Seat Toledo 2006 Manual de instrucciones (in Spanish)

Conducción179
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

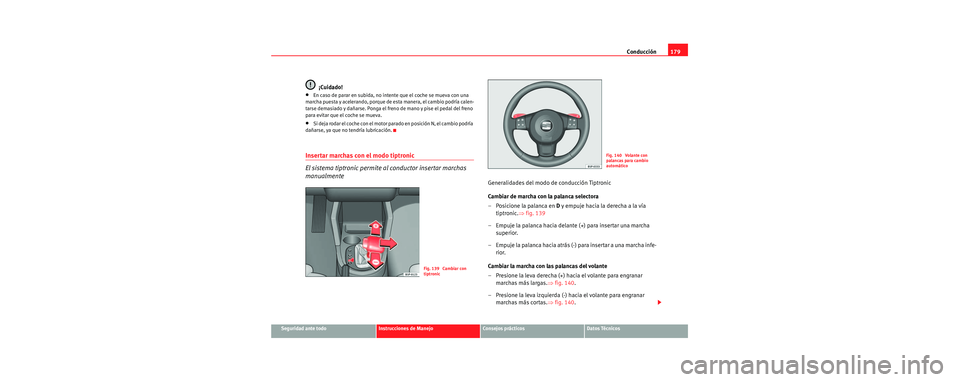

¡Cuidado!
•En caso de parar en subida, no intente que el coche se mueva con una
marcha puesta y acelerando, porque de esta manera, el cambio podría calen-
tarse demasiado y dañarse. Ponga el freno de mano y pise el pedal del freno
para evitar que el coche se mueva.
•Si deja rodar el coche con el motor para do en posición N, el cambio podría
dañarse, ya que no tendría lubricación.
Insertar marchas con el modo tiptronic
El sistema tiptronic permite al conductor insertar marchas
manualmente
Generalidades del modo de conducción Tiptronic
Cambiar de marcha con la palanca selectora
– Posicione la palanca en D y empuje hacia la derecha a la vía
tiptronic. ⇒fig. 139
– Empuje la palanca hacia delante (+) para insertar una marcha superior.
– Empuje la palanca hacia atrás (-) para insertar a una marcha infe- rior.
Cambiar la marcha con las palancas del volante
– Presione la leva derecha (+) hacia el volante para engranar marchas más largas. ⇒fig. 140 .
– Presione la leva izquierda (-) hacia el volante para engranar marchas más cortas. ⇒fig. 140.
Fig. 139 Cambiar con
tiptronic
Fig. 140 Volante con
palancas para cambio
automático
s2sc.3.book Seite 179 Dienstag, 18. Juli 2006 4:52 16

Conducción
180

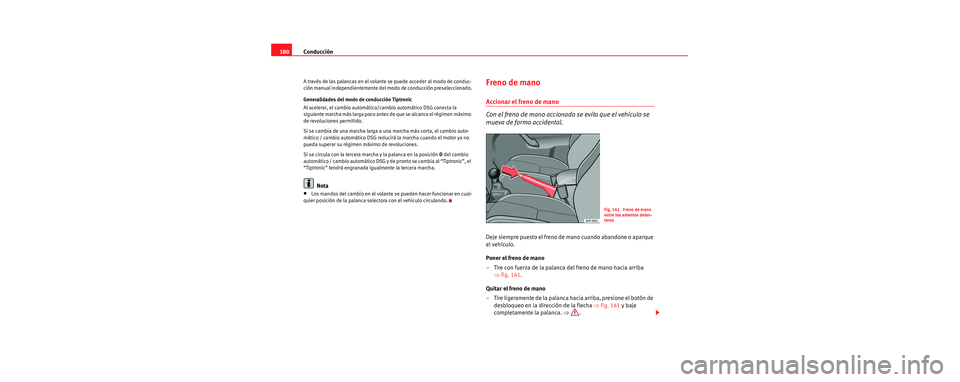

A través de las palancas en el volante se puede acceder al modo de conduc-
ción manual independientemente del modo de conducción preseleccionado.
Generalidades del modo de conducción Tiptronic
Al acelerar, el cambio automático/cambio automático DSG conecta la
siguiente marcha más larga poco antes de que se alcance el régimen máximo
de revoluciones permitido.
Si se cambia de una marcha larga a una marcha más corta, el cambio auto-
mático / cambio automático DSG reducirá la marcha cuando el motor ya no
pueda superar su régimen máximo de revoluciones.
Si se circula con la tercera marcha y la palanca en la posición D del cambio
automático / cambio automático DSG y de pronto se cambia al “Tiptronic”, el
“Tiptronic” tendrá engranada igualmente la tercera marcha.
Nota
•Los mandos del cambio en el volante se pueden hacer funcionar en cual-
quier posición de la palanca selectora con el vehículo circulando.
Freno de mano
Accionar el freno de mano
Con el freno de mano accionado se evita que el vehículo se
mueva de forma accidental.
Deje siempre puesto el freno de mano cuando abandone o aparque
el vehículo.
Poner el freno de mano
– Tire con fuerza de la palanca del freno de mano hacia arriba ⇒fig. 141 .
Quitar el freno de mano
– Tire ligeramente de la palanca hacia arriba, presione el botón de desbloqueo en la dirección de la flecha ⇒fig. 141 y baje
completamente la palanca. ⇒.
Fig. 141 Freno de mano
entre los asientos delan-
teros
s2sc.3.book Seite 180 Dienstag, 18. Juli 2006 4:52 16

Conducción181
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

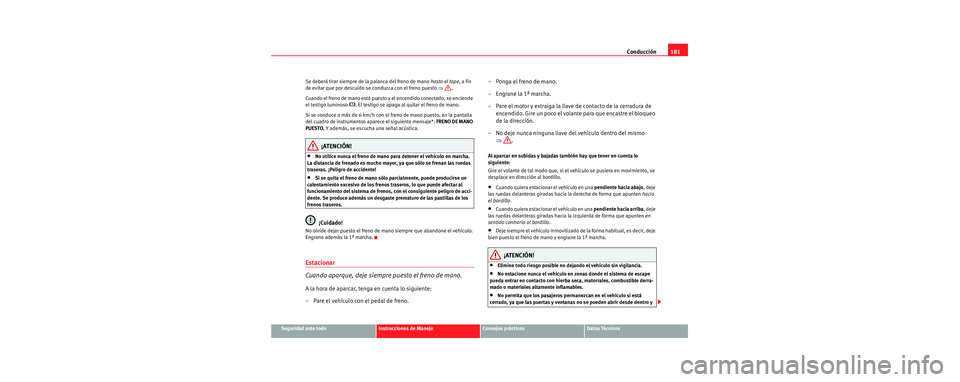

Se deberá tirar siempre de la palanca del freno de mano
hasta el tope, a fin
de evitar que por descuido se conduzca con el freno puesto ⇒.
Cuando el freno de mano está puesto y el encendido conectado, se enciende
el testigo luminoso
. El testigo se apaga al quitar el freno de mano.
Si se conduce a más de 6 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje*: FRENO DE MANO
PUESTO. Y además, se escucha una señal acústica.
¡ATENCIÓN!
•No utilice nunca el freno de mano para detener el vehículo en marcha.
La distancia de frenado es mucho mayor, ya que sólo se frenan las ruedas
traseras. ¡Peligro de accidente!
•Si se quita el freno de mano sólo parcialmente, puede producirse un
calentamiento excesivo de los frenos traseros, lo que puede afectar al
funcionamiento del sistema de frenos, con el consiguiente peligro de acci-
dente. Se produce además un desgaste prematuro de las pastillas de los
frenos traseros.
¡Cuidado!
No olvide dejar puesto el freno de mano siempre que abandone el vehículo.
Engrane además la 1ª marcha.
Estacionar
Cuando aparque, deje siempre puesto el freno de mano.
A la hora de aparcar, tenga en cuenta lo siguiente:
– Pare el vehículo con el pedal de freno. – Ponga el freno de mano.
–Engrane la 1ª marcha.
– Pare el motor y extraiga la llave de contacto de la cerradura de
encendido. Gire un poco el volante para que encastre el bloqueo
de la dirección.
– No deje nunca ninguna llave del vehículo dentro del mismo ⇒ .
Al aparcar en subidas y bajadas también hay que tener en cuenta lo
siguiente:
Gire el volante de tal modo que, si el vehículo se pusiera en movimiento, se
desplace en dirección al bordillo.
•Cuando quiera estacionar el vehículo en una pendiente hacia abajo, deje
las ruedas delanteras giradas hacia la derecha de forma que apunten hacia
el bordillo .
•Cuando quiera estacionar el vehículo en una pendiente hacia arriba, deje
las ruedas delanteras giradas hacia la izquierda de forma que apunten en
sentido contrario al bordillo .
•Deje siempre el vehículo inmovilizado de la forma habitual, es decir, deje
bien puesto el freno de mano y engrane la 1ª marcha.
¡ATENCIÓN!
•Elimine todo riesgo posible no dejando el vehículo sin vigilancia.
•No estacione nunca el vehículo en zonas donde el sistema de escape
pueda entrar en contacto con hierba seca, matorrales, combustible derra-
mado o materiales altamente inflamables.
•No permita que los pasajeros permanezcan en el vehículo si está
cerrado, ya que las puertas y ventanas no se pueden abrir desde dentro y
s2sc.3.book Seite 181 Dienstag, 18. Juli 2006 4:52 16

Conducción
182
en caso de emergencia no se podría abandonar el vehículo. Además, las
puertas cerradas dificultan el rescate de los ocupantes del vehículo.
•No deberían dejarse nunca niños solo s en el vehículo. Podrían quitar,
por ejemplo, el freno de mano o move r la palanca del cambio, lo que ocasio-
naría que el vehículo se pusiese en movimiento pero sin control.
•Dependiendo de la estación del año, en un vehículo estacionado
pueden llegar a alcanzarse temperaturas casi mortales.
Sistema acústico de ayuda al aparcamiento*
Ayuda al aparcamiento posterior
El sistema de ayuda le avisa mediante una señal acústica de
la aproximación de un obstáculo a la zona posterior del vehí-
culo.
Descripción
El sistema acústico de ayuda al aparcamiento mide la distancia entre el vehí-
culo y un posible obstáculo mediante 4 sensores de ultrasonidos situados en
el parachoques posterior. El área de medición de los sensores empieza
aproximadamente y dependiendo del obstáculo a una distancia de:
•zona lateral del parachoques posterior: 0,8 m
•zona central del parachoques posterior: 1,3 m
Activación
El sistema se activa al poner la marcha atrás. Una señal acústica breve y
aguda confirma la activación y el correcto funcionamiento del sistema. Maniobra marcha atrás
El aviso sobre la distancia empieza ta
n pronto se detecta un obstáculo en la
zona de acción del sistema . Al disminuir la distancia entre el obstáculo y el
vehículo disminuye también el intervalo de tiempo entre los pitidos acús-
ticos.
A partir de una distancia inferior a aproximadamente 25 cm, suena un pitido
continuo (señal de stop). A partir de ese momento no se debería seguir
conduciendo marcha atrás.
Conducción con remolque
En vehículos en los que se ha montado de fábrica un dispositivo para
remolque, el sistema de ayuda al aparcamiento no se activa al engranar la
marcha atrás, al estar enchufado el conector eléctrico del remolque al vehí-
culo.
Para evitar un mal funcionamiento del si stema, en caso de no circular con
remolque, deberá desmontarse el enganche de remolque.
Posibles fallos
Si al engranar la marcha atrás sonase un pitido continuo y grave durante
unos segundos, significará que hay un fallo en el sistema de ayuda al apar-
camiento.
Si se sigue produciendo el fallo hasta desconectar el encendido, no se
emitirá la señal acústica de fallo cada vez que se active el sistema de nuevo
(engranar la marcha atrás). Así mismo, tampoco se emitirá el aviso de dispo-
nibilidad del sistema. La reparación de la avería deberá llevarse a cabo en un
Servicio Técnico.
Si el aviso de disponibilidad o avería no sonara, el altavoz del sistema estará
defectuoso, no pudiéndose emitir por tanto los avisos ante un obstáculo.
Para garantizar el funcionamiento del sistema, los sensores deben mante-
nerse limpios y libres de hielo y nieve.
¡ATENCIÓN! (continuación)
s2sc.3.book Seite 182 Dienstag, 18. Juli 2006 4:52 16

Conducción183
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
¡ATENCIÓN!
•Los sensores tienen ángulos muertos en los que los objetos no pueden
ser detectados.
•Fíjese especialmente en niños pequeños y animales, ya que los
sensores no los detectan siempre. De no prestar la suficiente atención
existe peligro de accidente.
•La ayuda al aparcamiento no puede reemplazar la atención del
conductor. El conductor asume la re sponsabilidad de aparcar y realizar
maniobras similares.
¡Cuidado!
•Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, tampoco son detec-
tados objetos tales como, cadenas para impedir el paso de vehículos, lanzas
de remolque, bordillos altos de aceras, barras verticales finas y pintadas o
cercas, por lo que existe peligro de dañar el vehículo.
•Los obstáculos con cantos o aristas, pueden no ser detectados a tiempo
por el sistema, debido a su geometría. Tenga especial cuidado con este tipo
de obstáculos como esquinas, objetos rectangulares, etc.., ya que se podría
llegar a dañar el vehículo.
•Extreme la atención en maniobras pa ra aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación lateral
a la pared (vigile la visión por los retrovisores)
•El sistema de ayuda al aparcamiento no sustituye en ningún caso la visión
por los retrovisores.
•Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para obras
de construcción, vehículos dotados del sistema PDC) pueden interferir en el
funcionamiento del sistema.
•Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulveri-
zarse durante poco tiempo y desde una distancia superior a 10 cm.
Regulador de velocidad (GRA)*
Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.
Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.
•No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.
•Para evitar la utilización involuntar ia del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
•Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.
s2sc.3.book Seite 183 Dienstag, 18. Juli 2006 4:52 16

Conducción
184

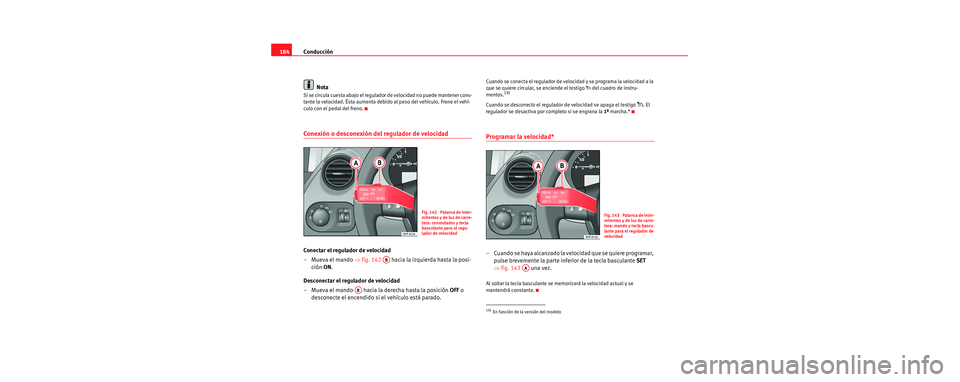

Nota
Si se circula cuesta abajo el regulador de velocidad no puede mantener cons-
tante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el vehí-
culo con el pedal del freno.
Conexión o desconexión del regulador de velocidad
Conectar el regulador de velocidad
–Mueva el mando ⇒fig. 142 hacia la izquierda hasta la posi-
ción ON.
Desconectar el regulador de velocidad
– Mueva el mando hacia la derecha hasta la posición OFF o
desconecte el encendido si el vehículo está parado.
Cuando se conecta el regulador de velocidad y se programa la velocidad a la
que se quiere circular, se enciende el testigo  del cuadro de instru-
mentos.
19)
Cuando se desconecta el regulador de velocidad se apaga el testigo . El
regulador se desactiva por completo si se engrana la 1ª marcha.*
Programar la velocidad*
– Cuando se haya alcanzado la velocidad que se quiere programar,
pulse brevemente la parte inferior de la tecla basculante SET
⇒ fig. 143 una vez.
Al soltar la tecla basculante se memorizará la velocidad actual y se
mantendrá constante.
Fig. 142 Palanca de inter-
mitentes y de luz de carre-
tera: conmutador y tecla
basculante para el regu-
lador de velocidad
AB
AB
19)En función de la versión del modelo
Fig. 143 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
s2sc.3.book Seite 184 Dienstag, 18. Juli 2006 4:52 16

Conducción185
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

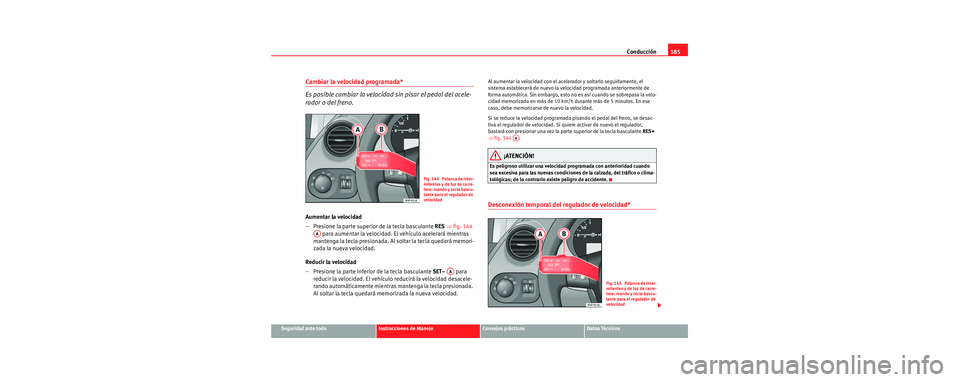

Cambiar la velocidad programada*
Es posible cambiar la velocidad sin pisar el pedal del acele-
rador o del freno.
Aumentar la velocidad
– Presione la parte superior de la tecla basculante RES ⇒ fig. 144
para aumentar la velocidad. El vehículo acelerará mientras
mantenga la tecla presionada. Al soltar la tecla quedará memori-
zada la nueva velocidad.
Reducir la velocidad
– Presione la parte inferior de la tecla basculante SET– para
reducir la velocidad. El vehículo reducirá la velocidad desacele-
rando automáticamente mientras mantenga la tecla presionada.
Al soltar la tecla quedará memorizada la nueva velocidad.
Al aumentar la velocidad con el acelerador y soltarlo seguidamente, el
sistema establecerá de nuevo la velocidad programada anteriormente de
forma automática. Sin embargo, esto no es así cuando se sobrepasa la velo-
cidad memorizada en más de 10 km/h durante más de 5 minutos. En ese
caso, debe memorizarse de nuevo la velocidad.
Si se reduce la velocidad programada pisando el pedal del freno, se desac-
tiva el regulador de velocidad. Si qu iere activar de nuevo el regulador,
bastará con presionar una vez la part e superior de la tecla basculante RES+
⇒ fig. 144 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.
Desconexión temporal del regulador de velocidad*
Fig. 144 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
AA
AA
Fig. 145 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
s2sc.3.book Seite 185 Dienstag, 18. Juli 2006 4:52 16

Conducción
186

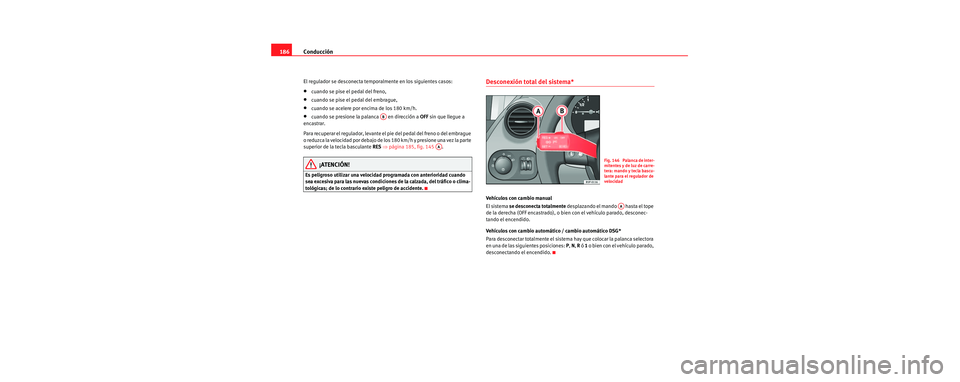

El regulador se desconecta temporalmente en los siguientes casos:
•cuando se pise el pedal del freno,
•cuando se pise el pedal del embrague,
•cuando se acelere por encima de los 180 km/h.
•cuando se presione la palanca en dirección a OFF sin que llegue a
encastrar.
Para recuperar el regulador, levante el pie del pedal del freno o del embrague
o reduzca la velocidad por debajo de los 180 km/h y presione una vez la parte
superior de la tecla basculante RES ⇒página 185, fig. 145 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.
Desconexión total del sistema*
Vehículos con cambio manual
El sistema se desconecta totalmente desplazando el mando hasta el tope
de la derecha (OFF encastrado), o bien con el vehículo parado, desconec-
tando el encendido.
Vehículos con cambio automático / cambio automático DSG*
Para desconectar totalmente el sistem a hay que colocar la palanca selectora
en una de las siguientes posiciones: P, N , R ó 1 o bien con el vehículo parado,
desconectando el encendido.
AB
AA
Fig. 146 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
s2sc.3.book Seite 186 Dienstag, 18. Juli 2006 4:52 16

Tecnología inteligente187
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

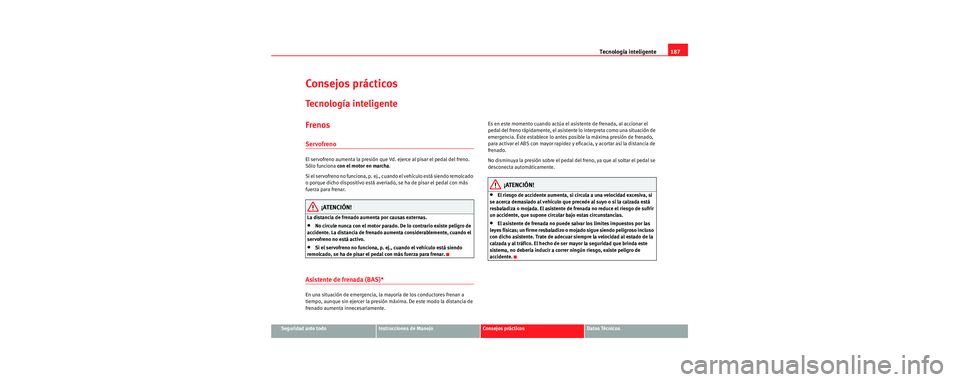

Consejos prácticos
Tecnología inteligente
Frenos
Servofreno
El servofreno aumenta la presión que Vd . ejerce al pisar el pedal del freno.
Sólo funciona con el motor en marcha .
Si el servofreno no funciona, p. ej., cuando el vehículo está siendo remolcado
o porque dicho dispositivo está averiado, se ha de pisar el pedal con más
fuerza para frenar.
¡ATENCIÓN!
La distancia de frenado aumenta por causas externas.
•No circule nunca con el motor parado. De lo contrario existe peligro de
accidente. La distancia de frenado aumenta considerablemente, cuando el
servofreno no está activo.
•Si el servofreno no funciona, p. ej ., cuando el vehículo está siendo
remolcado, se ha de pisar el pedal con más fuerza para frenar.
Asistente de frenada (BAS)*
En una situación de emergencia, la mayoría de los conductores frenan a
tiempo, aunque sin ejercer la presión máxima. De este modo la distancia de
frenado aumenta innecesariamente. Es en este momento cuando actúa el asistente de frenada, al accionar el
pedal del freno rápidamente, el asistente lo interpreta como una situación de
emergencia. Éste establece lo antes posible la máxima presión de frenado,
para activar el ABS con mayor rapidez y eficacia, y acortar así la distancia de
frenado.
No disminuya la presión sobre el pedal de
l freno, ya que al soltar el pedal se
desconecta automáticamente.
¡ATENCIÓN!
•El riesgo de accidente aumenta, si circula a una velocidad excesiva, si
se acerca demasiado al vehículo que precede al suyo o si la calzada está
resbaladiza o mojada. El asistente de frenada no reduce el riesgo de sufrir
un accidente, que supone circular bajo estas circunstancias.
•El asistente de frenada no puede salvar los límites impuestos por las
leyes físicas; un firme resbaladizo o mojado sigue siendo peligroso incluso
con dicho asistente. Trate de adecuar siempre la velocidad al estado de la
calzada y al tráfico. El hecho de ser mayor la seguridad que brinda este
sistema, no debería inducir a correr ningún riesgo, existe peligro de
accidente.
s2sc.3.book Seite 187 Dienstag, 18. Juli 2006 4:52 16

Tecnología inteligente
188

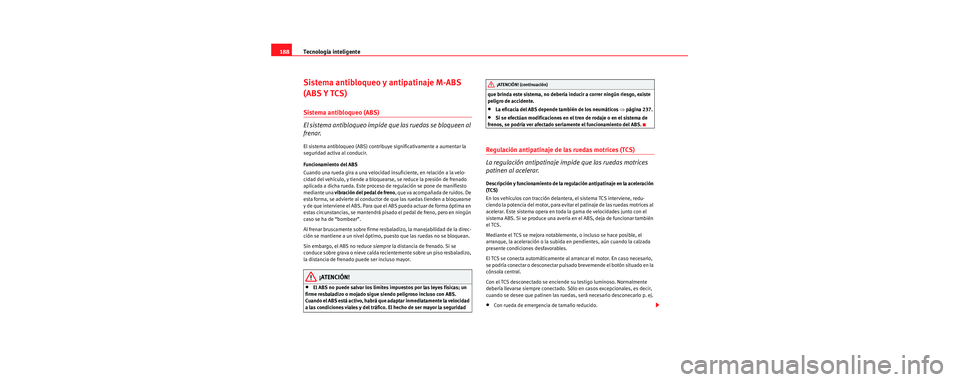

Sistema antibloqueo y antipatinaje M-ABS
(ABS Y TCS)
Sistema antibloqueo (ABS)
El sistema antibloqueo impide qu e las ruedas se bloqueen al
frenar.
El sistema antibloqueo (ABS) contribuye significativamente a aumentar la
seguridad activa al conducir.
Funcionamiento del ABS
Cuando una rueda gira a una velocidad insuficiente, en relación a la velo-
cidad del vehículo, y tiende a bloquearse, se reduce la presión de frenado
aplicada a dicha rueda. Este proceso de regulación se pone de manifiesto
mediante una vibración del pedal de freno , que va acompañada de ruidos. De
esta forma, se advierte al conductor de que las ruedas tienden a bloquearse
y de que interviene el ABS. Para que el ABS pueda actuar de forma óptima en
estas circunstancias, se mantendrá pisado el pedal de freno, pero en ningún
caso se ha de “bombear”.
Al frenar bruscamente sobre firme resbal adizo, la manejabilidad de la direc-
ción se mantiene a un nivel óptimo, puesto que las ruedas no se bloquean.
Sin embargo, el ABS no reduce siempre la distancia de frenado. Si se
conduce sobre grava o nieve caída recientemente sobre un piso resbaladizo,
la distancia de frenado puede ser incluso mayor.
¡ATENCIÓN!
•El ABS no puede salvar los límites impuestos por las leyes físicas; un
firme resbaladizo o mojado sigue si endo peligroso incluso con ABS.
Cuando el ABS está activo, habrá que adaptar inmediatamente la velocidad
a las condiciones viales y del tráfico. El hecho de ser mayor la seguridad que brinda este sistema, no debería inducir a correr ningún riesgo, existe
peligro de accidente.
•La eficacia del ABS depende también de los neumáticos ⇒
página 237.
•Si se efectúan modificaciones en el tren de rodaje o en el sistema de
frenos, se podría ver afectado seriamente el funcionamiento del ABS.
Regulación antipatinaje de las ruedas motrices (TCS)
La regulación antipatinaje im pide que las ruedas motrices
patinen al acelerar.
Descripción y funcionamiento de la regu lación antipatinaje en la aceleración
(TCS)
En los vehículos con tracción delanter a, el sistema TCS interviene, redu-
ciendo la potencia del motor, para evitar el patinaje de las ruedas motrices al
acelerar. Este sistema opera en toda la gama de velocidades junto con el
sistema ABS. Si se produce una avería en el ABS, deja de funcionar también
el TCS.
Mediante el TCS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aún cuando la calzada
presente condiciones desfavorables.
El TCS se conecta automáticamente al arra ncar el motor. En caso necesario,
se podría conectar o desconectar pulsad o brevemende el botón situado en la
cónsola central.
Con el TCS desconectado se enciende su testigo luminoso. Normalmente
debería llevarse siempre conectado. Sólo en casos excepcionales, es decir,
cuando se desee que patinen las ruedas, será necesario desconecarlo p. ej.
•Con rueda de emergencia de tamaño reducido.
¡ATENCIÓN! (continuación)
s2sc.3.book Seite 188 Dienstag, 18. Juli 2006 4:52 16
