Seat Toledo 2006 Manual de instrucciones (in Spanish)

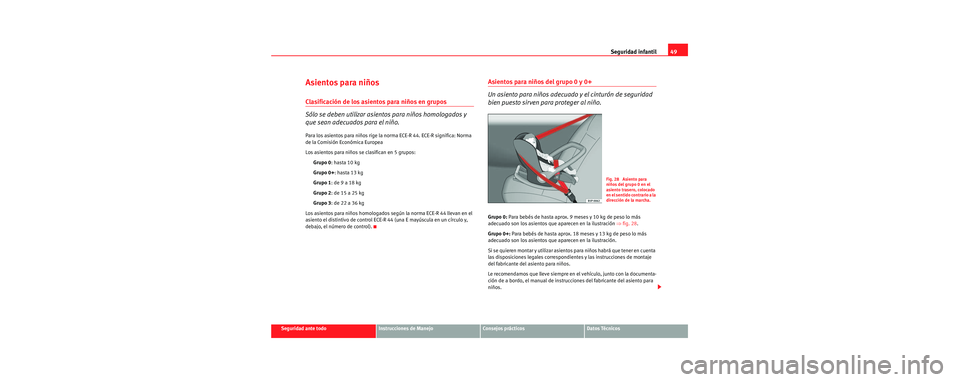

Seguridad infantil49
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Asientos para niños
Clasificación de los asientos para niños en grupos
Sólo se deben utilizar asient os para niños homologados y
que sean adecuados para el niño.
Para los asientos para niños rige la norma ECE-R 44. ECE-R significa: Norma
de la Comisión Económica Europea
Los asientos para niños se clasifican en 5 grupos:
Grupo 0 : hasta 10 kg
Grupo 0+ : hasta 13 kg
Grupo 1 : de 9 a 18 kg
Grupo 2 : de 15 a 25 kg
Grupo 3 : de 22 a 36 kg
Los asientos para niños homologados según la norma ECE-R 44 llevan en el
asiento el distintivo de control ECE-R 44 (una E mayúscula en un círculo y,
debajo, el número de control).
Asientos para niños del grupo 0 y 0+
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Grupo 0: Para bebés de hasta aprox. 9 meses y 10 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración ⇒fig. 28 .
Grupo 0+: Para bebés de hasta aprox. 18 meses y 13 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instrucciones del fabricante del asiento para
niños.
Fig. 28 Asiento para
niños del grupo 0 en el
asiento trasero, colocado
en el sentido contrario a la
dirección de la marcha.
s2sc.3.book Seite 49 Dienstag, 18. Juli 2006 4:52 16

Seguridad infantil
50
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,
página 47.

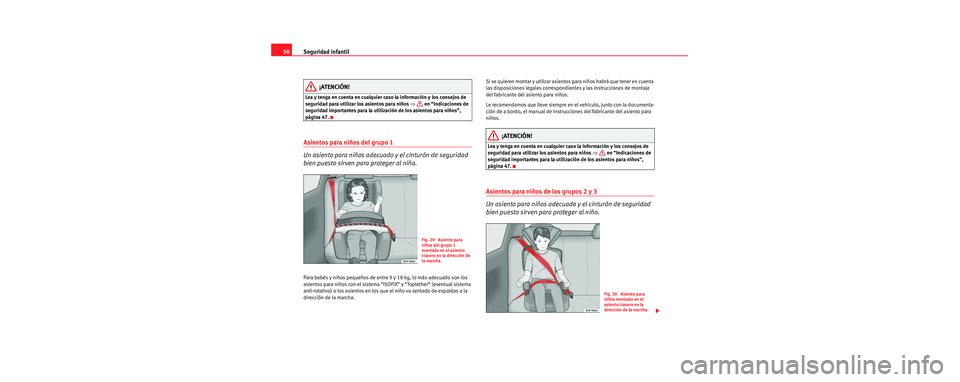

Asientos para niños del grupo 1
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Para bebés y niños pequeños de entre 9 y 18 kg, lo más adecuado son los
asientos para niños con el sistema “ISOFIX” y “Toptether” (eventual sistema
anti-rotativo) o los asient os en los que el niño va sentado de espaldas a la
dirección de la marcha. Si se quieren montar y utilizar asientos
para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,
página 47.
Asientos para niños de los grupos 2 y 3
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 29 Asiento para
niños del grupo 1
montado en el asiento
trasero en la dirección de
la marcha.
Fig. 30 Asiento para
niños montado en el
asiento trasero en la
dirección de la marcha.
s2sc.3.book Seite 50 Dienstag, 18. Juli 2006 4:52 16

Seguridad infantil51
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

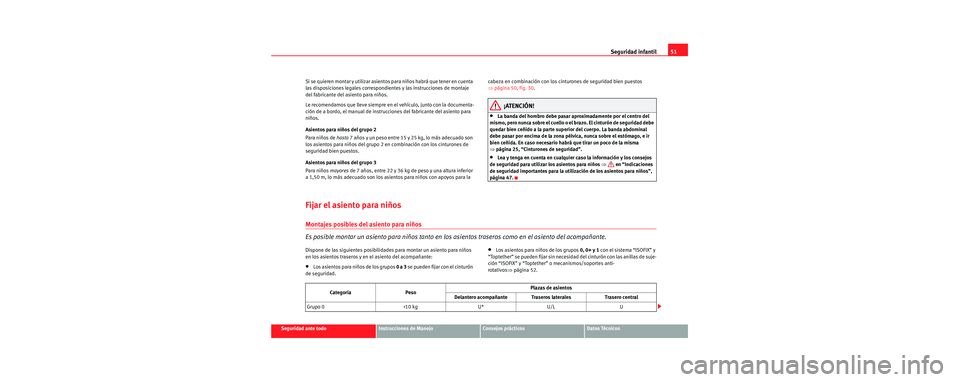

Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondientes y las instrucciones de montaje
del fabricante del asiento para niños.
Le recomendamos que lleve siempre en
el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado son
los asientos para niños del grupo 2 en combinación con los cinturones de
seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la cabeza en combinación con los cint
urones de seguridad bien puestos
⇒ página 50, fig. 30 .
¡ATENCIÓN!
•La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad debe
quedar bien ceñido a la parte supe rior del cuerpo. La banda abdominal
debe pasar por encima de la zona pélvica, nunca sobre el estómago, e ir
bien ceñida. En caso necesario habrá que tirar un poco de la misma
⇒ página 25, “Cinturones de seguridad”.
•Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
de seguridad importantes para la utilización de los asientos para niños”,
página 47.
Fijar el asiento para niños
Montajes posibles del asiento para niños
Es posible montar un asiento para niños tanto en los asientos traseros como en el asiento del acompañante.
Dispone de las siguientes posibilidades para montar un asiento para niños
en los asientos traseros y en el asiento del acompañante:
•Los asientos para niños de los grupos 0 a 3 se pueden fijar con el cinturón
de seguridad.
•Los asientos para niños de los grupos 0, 0+ y 1 con el sistema “ISOFIX” y
“Toptether” se pueden fijar sin necesidad del cinturón con las anillas de suje-
ción “ISOFIX” y “Toptether” o mecanismos/soportes anti-
rotativos ⇒página 52.
Categoría Peso Plazas de asientos
Delantero acompañante Traseros laterales Trasero central
Grupo 0 <10 kgU*U/L U
s2sc.3.book Seite 51 Dienstag, 18. Juli 2006 4:52 16

Seguridad infantil
52
U: Adecuado para los sistemas de retención universales homologados para
utilizar en este grupo de edad (sis temas de retención universales, son
los que se fijan con el cinturón de seguridad de adultos)
*: Desplazar el asiento del acompañante lo más atrás posible, lo más alto posible y siempre desconectando el airbag.
L: Adecuado para los sistemas de retención con anclajes “ISOFIX” y “Topte- ther” o mecanismo/soporte anti-rotativo.
¡ATENCIÓN!
•Los niños deberán viajar protegidos por un sistema de sujeción para
niños que sea adecuado a su edad, peso y altura.
•No monte nunca ningún asiento para niños, donde el niño viaje de
espaldas a la dirección de la marcha, en el asiento del acompañante si no
se ha desactivado antes el airbag, pues existe peligro de muerte. Sin
embargo, si en casos excepcionales es necesario que un niño viaje en el
asiento del acompañante, habrá que desactivar el airbag del acompañante
⇒ página 45, “Desactivación de los airbags*” y desplazar dicho asiento a
su posición más elevada, si cuenta con dicha regulación.
•Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
de seguridad importantes para la utilización de los asientos para niños”,
página 47.

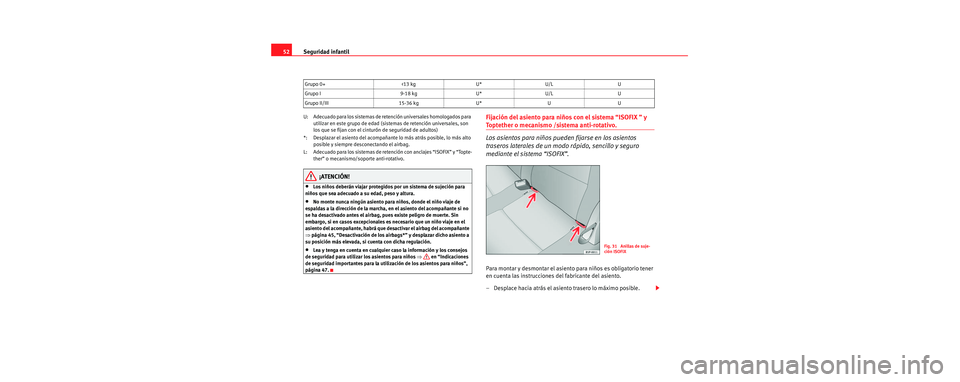

Fijación del asiento para niños con el sistema “ISOFIX ” y
Toptether o mecanismo /sistema anti-rotativo.
Los asientos para niños pued en fijarse en los asientos
traseros laterales de un modo rápido, sencillo y seguro
mediante el sistema “ISOFIX”.
Para montar y desmontar el asiento para niños es obligatorio tener
en cuenta las instrucciones del fabricante del asiento.
– Desplace hacia atrás el asiento trasero lo máximo posible.
Grupo 0+ <13 kgU*U/L U
Grupo I 9-18 kgU*U/L U
Grupo II/III 15-36 kgU*UU
Fig. 31 Anillas de suje-
ción ISOFIX
s2sc.3.book Seite 52 Dienstag, 18. Juli 2006 4:52 16

Seguridad infantil53
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

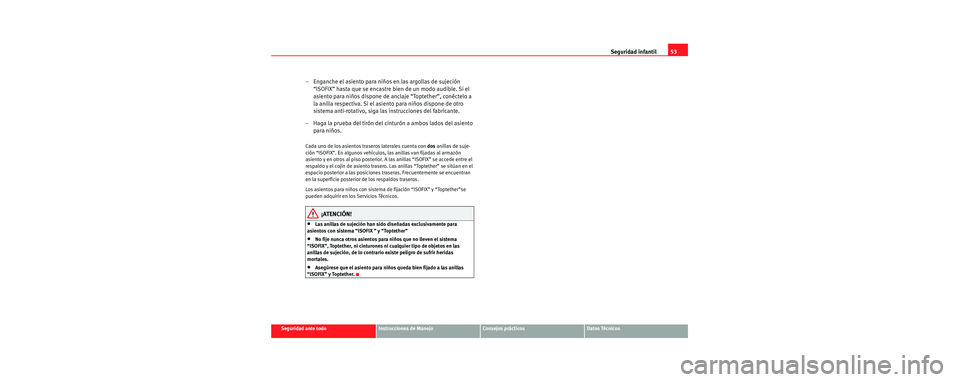

– Enganche el asiento para niños en las argollas de sujeción
“ISOFIX” hasta que se encastre bien de un modo audible. Si el
asiento para niños dispone de anclaje “Toptether”, conéctelo a
la anilla respectiva. Si el asiento para niños dispone de otro
sistema anti-rotativo, siga las instrucciones del fabricante.
– Haga la prueba del tirón del cinturón a ambos lados del asiento para niños.
Cada uno de los asientos traseros laterales cuenta con dos anillas de suje-
ción “ISOFIX”. En algunos vehículos, las anillas van fijadas al armazón
asiento y en otros al piso posterior. A las anillas “ISOFIX” se accede entre el
respaldo y el cojín de asiento trasero. Las anillas “Toptether” se sitúan en el
espacio posterior a las posiciones traseras. Frecuentemente se encuentran
en la superficie posterior de los respaldos traseros.
Los asientos para niños con sistema de fijación “ISOFIX” y “Toptether”se
pueden adquirir en los Servicios Técnicos.
¡ATENCIÓN!
•Las anillas de sujeción han sido diseñadas exclusivamente para
asientos con sistema “ISOFIX ” y “Toptether”
•No fije nunca otros asientos para niños que no lleven el sistema
“ISOFIX”, Toptether, ni cinturones ni cualquier tipo de objetos en las
anillas de sujeción, de lo contrario existe peligro de sufrir heridas
mortales.
•Asegúrese que el asiento para niños queda bien fijado a las anillas
“ISOFIX” y Toptether.
s2sc.3.book Seite 53 Dienstag, 18. Juli 2006 4:52 16

Seguridad infantil
54
s2sc.3.book Seite 54 Dienstag, 18. Juli 2006 4:52 16

55
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
s2sc.3.book Seite 55 Dienstag, 18. Juli 2006 4:52 16

56

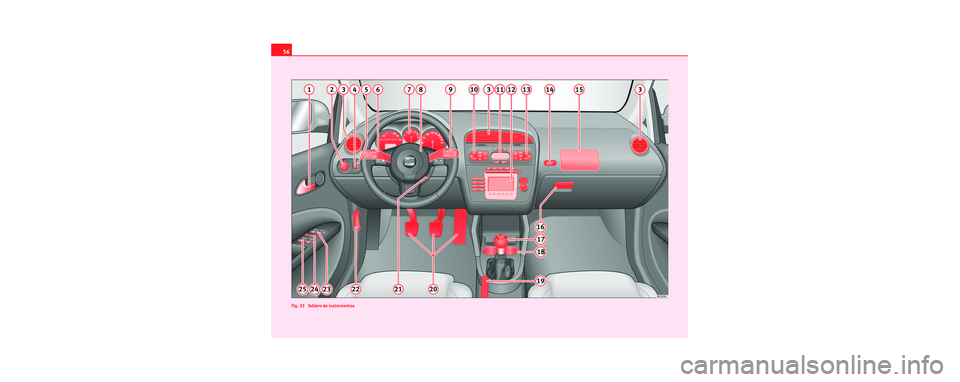

Fig. 32 Tablero de instrumentos
s2sc.3.book Seite 56 Dienstag, 18. Juli 2006 4:52 16

Puesto de conducción57
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Instrucciones de Manejo
Puesto de conducción
Cuadro general
Cuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Mando de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de aire
Regulador de la intensidad de la iluminación de instrumentos y
mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces . . . . . . . . . . . . . . . . . . . . . . . .
Palanca de intermitentes y de luz de carretera y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia-lavacristales y manejo del indicador
multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ruedecilla moleteada para la calefacción del asiento izquierdo
Mandos para −
Calefacción* y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatizador* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Ruedecilla moleteada para la calefacción del asiento derecho
Testigo de control de la desa ctivación de los airbags del
acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontal del lado del acompañant e . . . . . . . . . . . . . . . . .
Palanca de apertura de la guantera . . . . . . . . . . . . . . . . . . . . . .
Palanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamiento portavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del freno de mano
Pedales
Cerradura de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tirador de desbloqueo del capó del motor . . . . . . . . . . . . . . . .
Mandos para abrir y cerrar las ventanillas delanteras . . . . . . .
Mando de seguridad* para las ventanillas traseras . . . . . . . . .
Mandos* para abrir y cerrar las ventanillas traseras . . . . . . . .
Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.
A1
A2118
A3
A4121
A5121
A6123,
A7
58
61
75
A831
A9128, 63
A10139
A11
157
159
163
A12
A13139
A1445
A1531
A16142
A17175
A18146
A19
A20
A21170
A22220
A23112
A24112
A25112
s2sc.3.book Seite 57 Dienstag, 18. Juli 2006 4:52 16

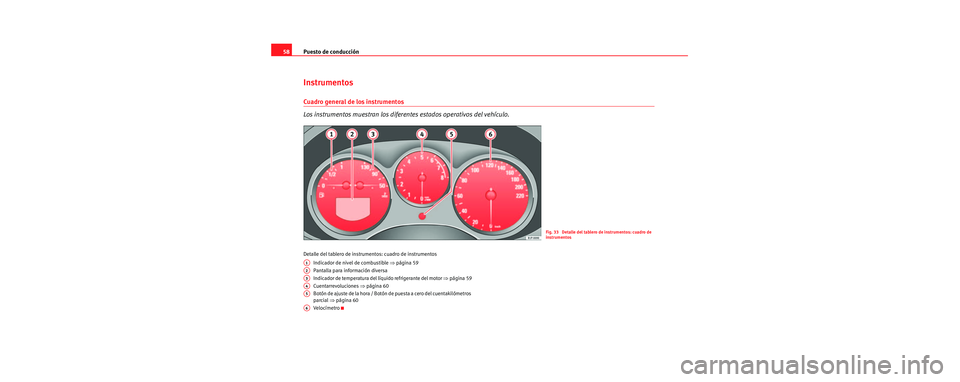

Puesto de conducción
58
Instrumentos
Cuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.
Detalle del tablero de instru mentos: cuadro de instrumentos
Indicador de nivel de combustible ⇒página 59
Pantalla para información diversa
Indicador de temperatura del líquido refrigerante del motor ⇒página 59
Cuentarrevoluciones ⇒página 60
Botón de ajuste de la hora / Botón de puesta a cero del cuentakilómetros
parcial ⇒página 60
Velocímetro
Fig. 33 Detalle del tablero de instrumentos: cuadro de
instrumentos
A1
A2
A3
A4
A5
A6
s2sc.3.book Seite 58 Dienstag, 18. Juli 2006 4:52 16
