Seat Toledo 2007 Betriebsanleitung (in German)

Sitzen und Verstauen139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

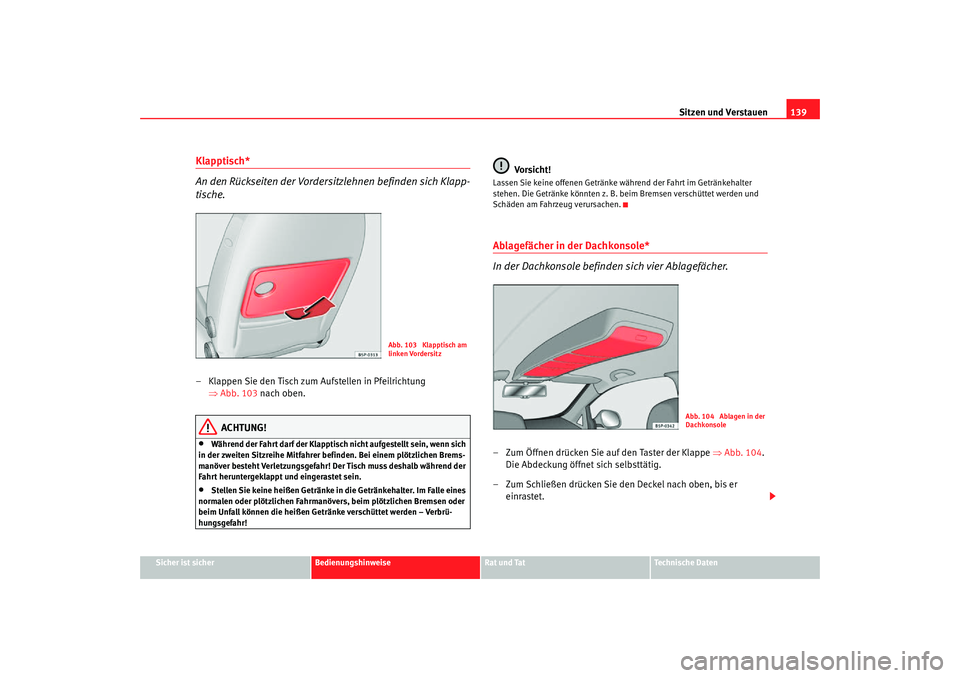

Klapptisch*
An den Rückseiten der Vordersitzlehnen befinden sich Klapp-
tische.– Klappen Sie den Tisch zum Aufstellen in Pfeilrichtung
⇒Abb. 103 nach oben.
ACHTUNG!
•
Während der Fahrt darf der Klapptisch nicht aufgestellt sein, wenn sich
in der zweiten Sitzreihe Mitfahrer be finden. Bei einem plötzlichen Brems-
manöver besteht Verletzungsgefahr! Der Tisch muss deshalb während der
Fahrt heruntergeklappt und eingerastet sein.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
Vorsicht!
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z. B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.Ablagefächer in der Dachkonsole*
In der Dachkonsole befinden sich vier Ablagefächer.– Zum Öffnen drücken Sie auf den Taster der Klappe ⇒ Abb. 104.
Die Abdeckung öffnet sich selbsttätig.
– Zum Schließen drücken Sie den Deckel nach oben, bis er einrastet.
Abb. 103 Klapptisch am
linken Vordersitz
Abb. 104 Ablagen in der
Dachkonsole
toledo aleman.book Seite 139 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen
140

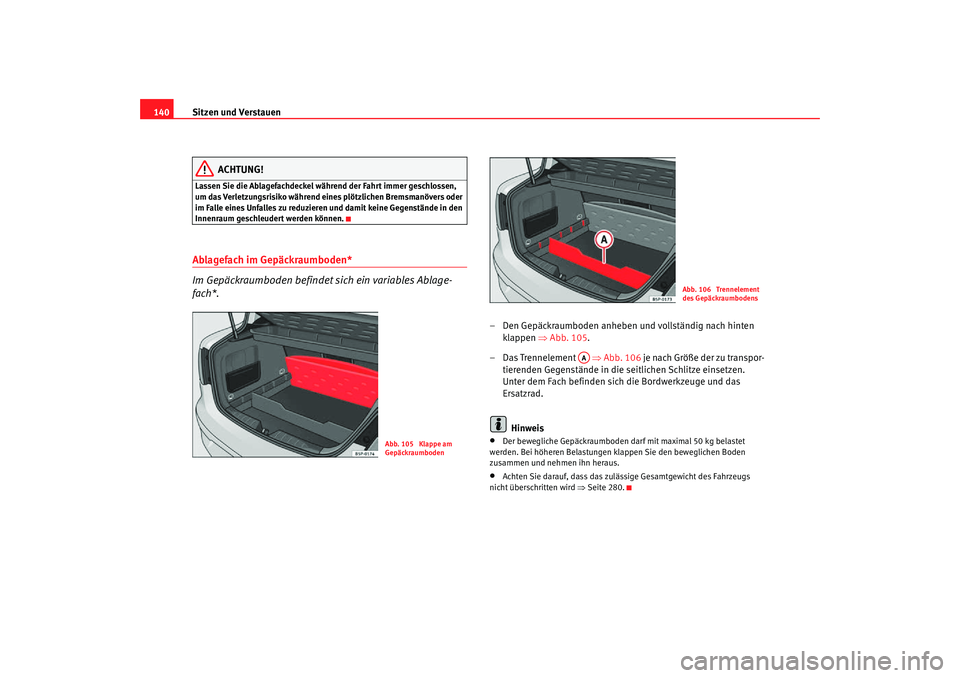

ACHTUNG!
Lassen Sie die Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren und damit keine Gegenstände in den
Innenraum geschleudert werden können.Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
– Den Gepäckraumboden anheben und vollständig nach hinten
klappen ⇒Abb. 105.
–Das Trennelement ⇒Abb. 106 je nach Größe der zu transpor-
tierenden Gegenstände in die seitlichen Schlitze einsetzen.
Unter dem Fach befinden sich die Bordwerkzeuge und das
Ersatzrad.
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen kl appen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
ni cht übe rschri tten wird ⇒ Seite 280
.
Abb. 105 Klappe am
Gepäckraumboden
Abb. 106 Trennelement
des Gepäckraumbodens
AA
toledo aleman.book Seite 140 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

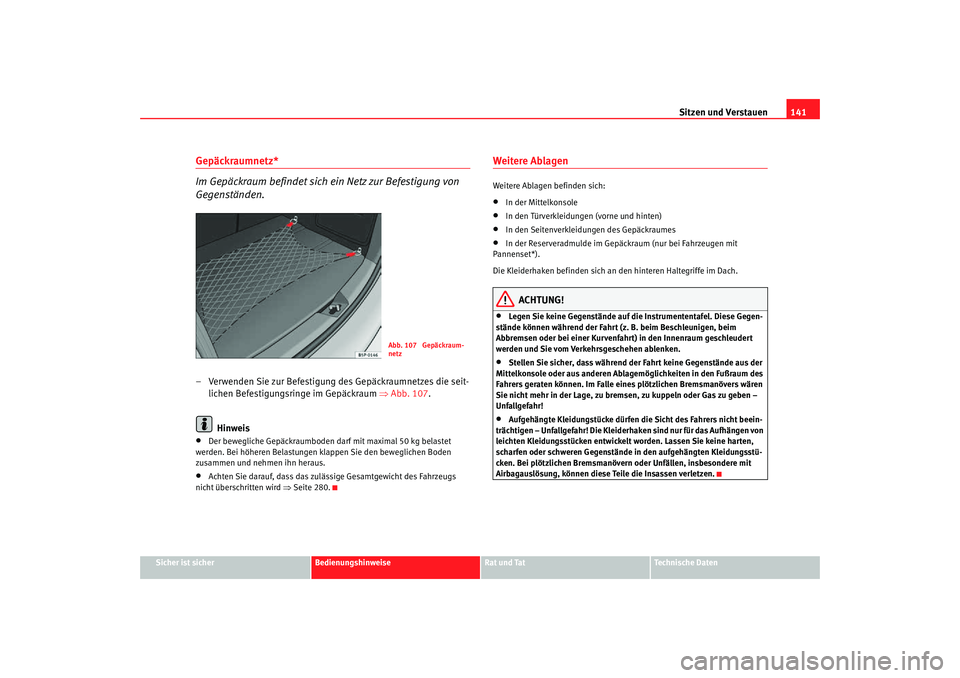

Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒Abb. 107 .
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen kl appen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
nicht überschritten wird ⇒ Seite 280.
Weitere Ablagen Weitere Ablagen befinden sich:•
In der Mittelkonsole
•
In den Türverkleidungen (vorne und hinten)
•
In den Seitenverkleidungen des Gepäckraumes
•
In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit
Pannenset*).
Die Kleiderhaken befinden sich an den hinteren Haltegriffe im Dach.
ACHTUNG!
•
Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z. B. beim Beschleunigen, beim
Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.
•
Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!
•
Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Abb. 107 Gepäckraum-
netz
toledo aleman.book Seite 141 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen

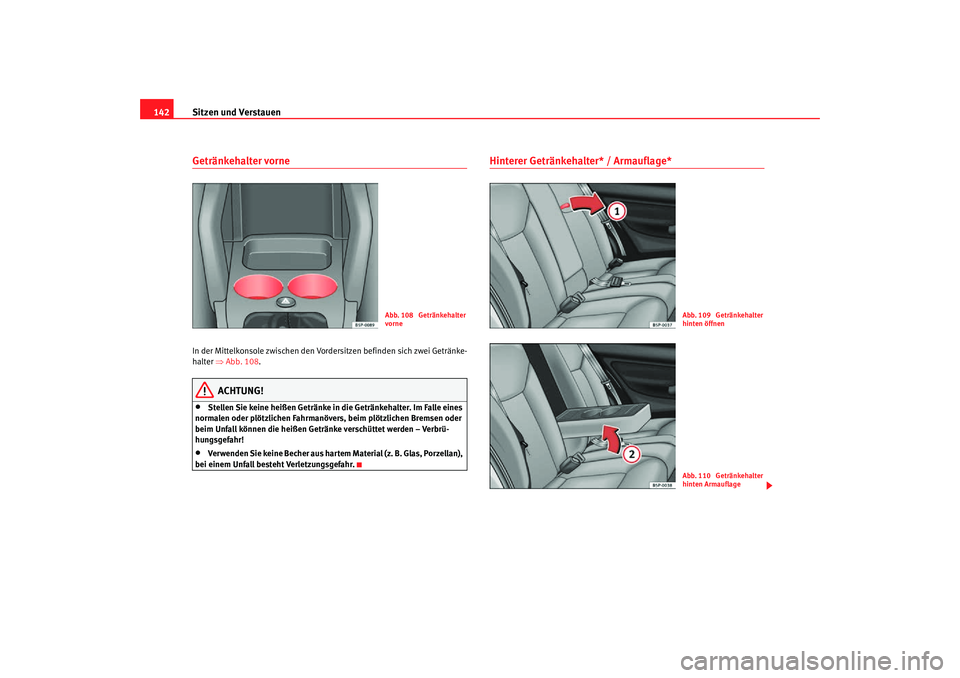

142Getränkehalter vorne In der Mittelkonsole zwischen den Vordersitzen befinden sich zwei Getränke-
halter ⇒Abb. 108 .
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Hinterer Getränkehalter* / Armauflage*
Abb. 108 Getränkehalter
vorne
Abb. 109 Getränkehalter
hinten öffnenAbb. 110 Getränkehalter
hinten Armauflage
toledo aleman.book Seite 142 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

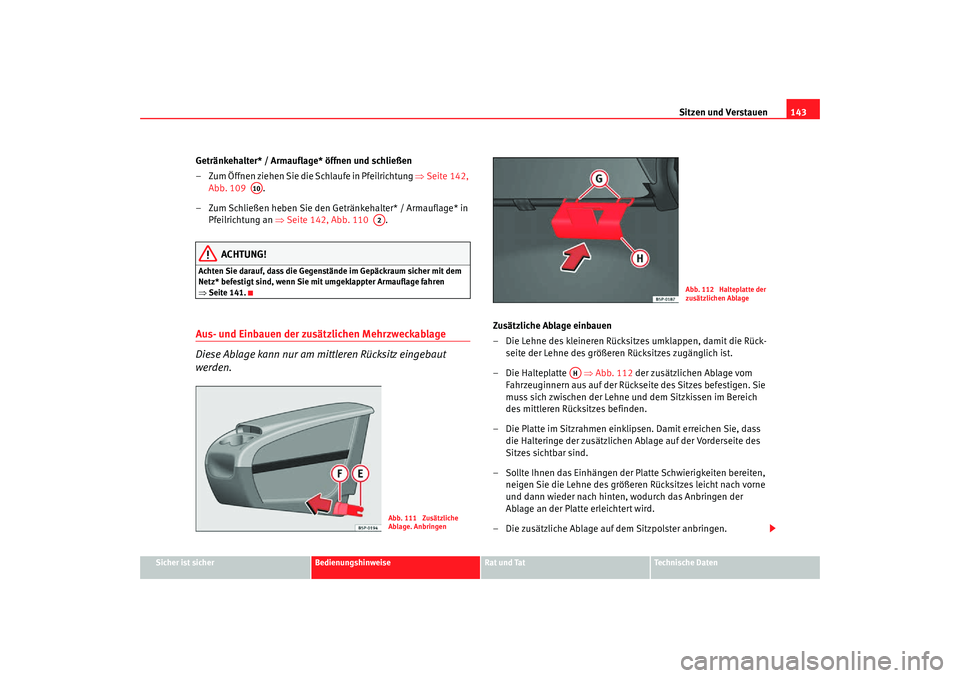

Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒Seite 142,
Abb. 109 .
– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in Pfeilrichtung an ⇒Seite 142, Abb. 110 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 141.Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mi ttleren Rücksitz eingebaut
werden.
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 112 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückseite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
–Die zusätzliche Ablage au f dem Sitzpolster anbringen.
A10
A2Abb. 111 Zusätzliche
Ablage. Anbringen
Abb. 112 Halteplatte der
zusätzlichen Ablage
AH
toledo aleman.book Seite 143 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen
144

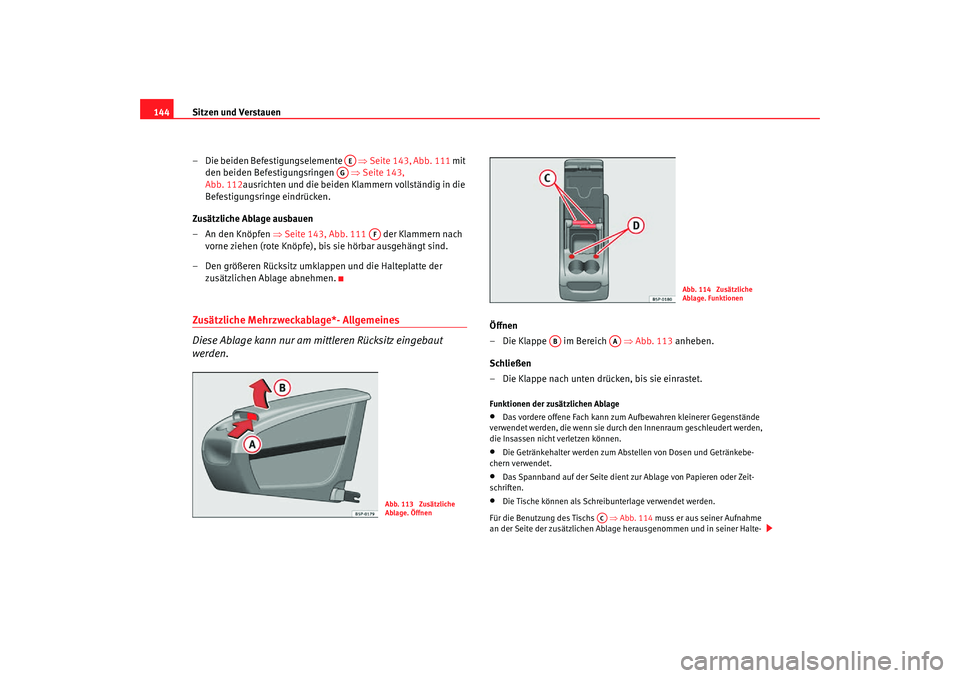

– Die beiden Befestigungselemente ⇒Seite 143, Abb. 111 mit
den beiden Befestigungsringen ⇒Seite 143,
Abb. 112 ausrichten und die beiden Klammern vollständig in die
Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒ Seite 143, Abb. 111 der Klammern nach
vorne ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Öffnen
– Die Klappe im Bereich ⇒Abb. 113 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•
Das vordere offene Fach kann zum Au fbewahren kleinerer Gegenstände
verwendet werden, die wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.
•
Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.
•
Das Spannband auf der Se ite dient zur Ablage von Papieren oder Zeit-
schriften.
•
Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒Abb. 114 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
AE
AG
AF
Abb. 113 Zusätzliche
Ablage. Öffnen
Abb. 114 Zusätzliche
Ablage. Funktionen
AB
AA
AC
toledo aleman.book Seite 144 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

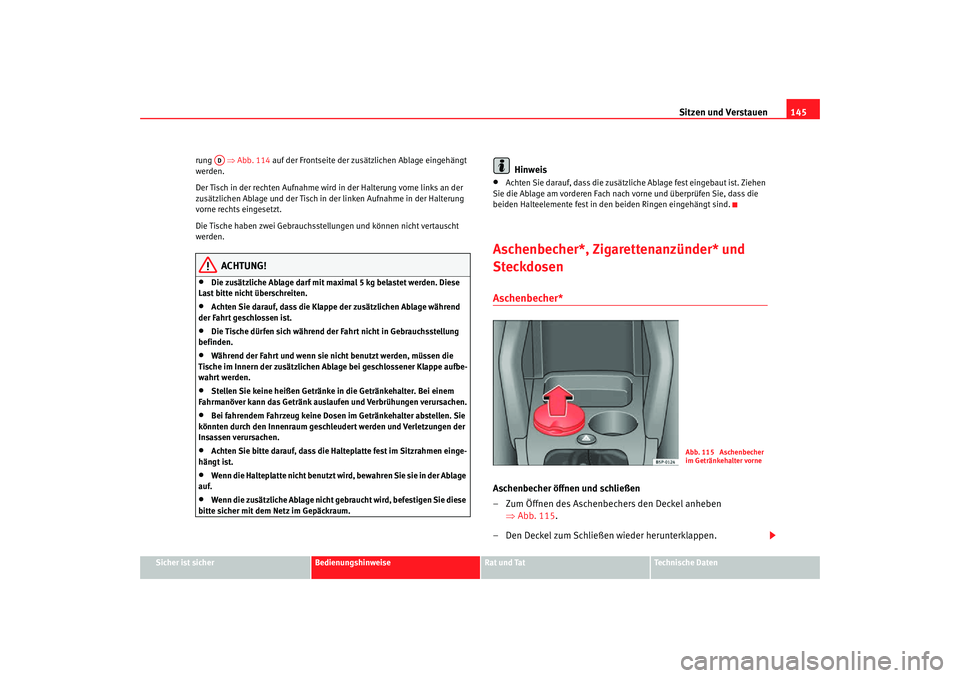

rung
⇒Abb. 114 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.
ACHTUNG!
•
Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.
•
Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
•
Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.
•
Während der Fahrt und wenn sie nicht benutzt werden, müssen die
Tische im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursachen.
•
Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.
•
Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen einge-
hängt ist.
•
Wenn die Halteplatte nicht benutzt wird , bewahren Sie sie in der Ablage
auf.
•
Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie diese
bitte sicher mit dem Netz im Gepäckraum.
Hinweis
•
Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Ziehen
Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass die
beiden Halteelemente fest in den beiden Ringen eingehängt sind.
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher* Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers den Deckel anheben ⇒Abb. 115 .
– Den Deckel zum Schließen wieder herunterklappen.
AD
Abb. 115 Aschenbecher
im Getränkehalter vorne
toledo aleman.book Seite 145 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen
146

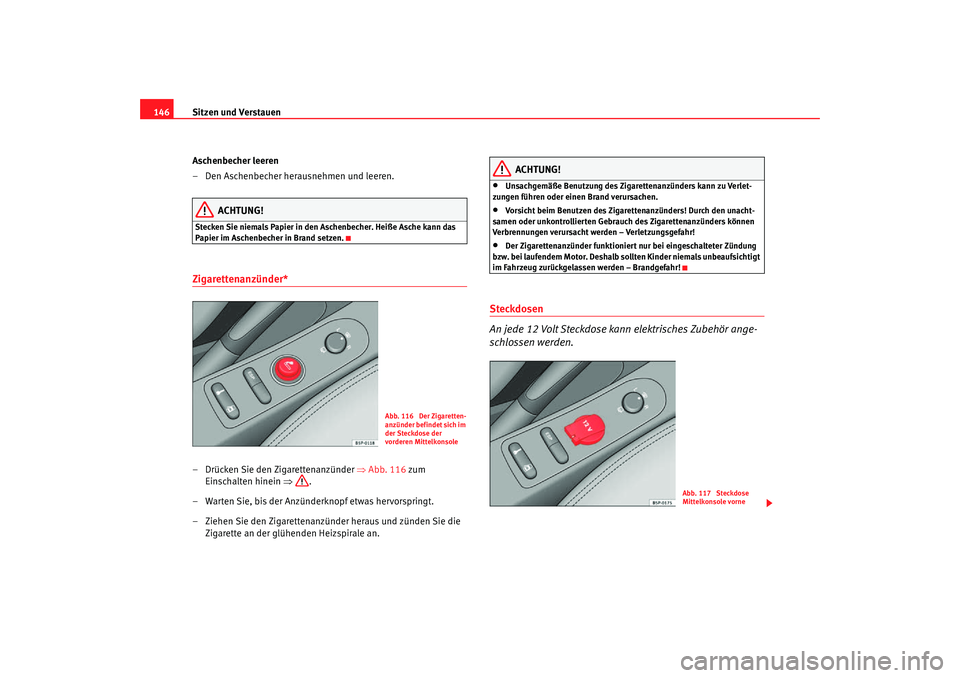

Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder* – Drücken Sie den Zigarettenanzünder ⇒Abb. 116 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert nur bei eingeschalteter Zündung
bzw. bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt
im Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdosen
An jede 12 Volt Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Abb. 116 Der Zigaretten-
a nz ünd er b ef i n de t sich i m
der Steckdose der
vorderen Mittelkonsole
Abb. 117 Steckdose
Mittelkonsole vorne
toledo aleman.book Seite 146 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

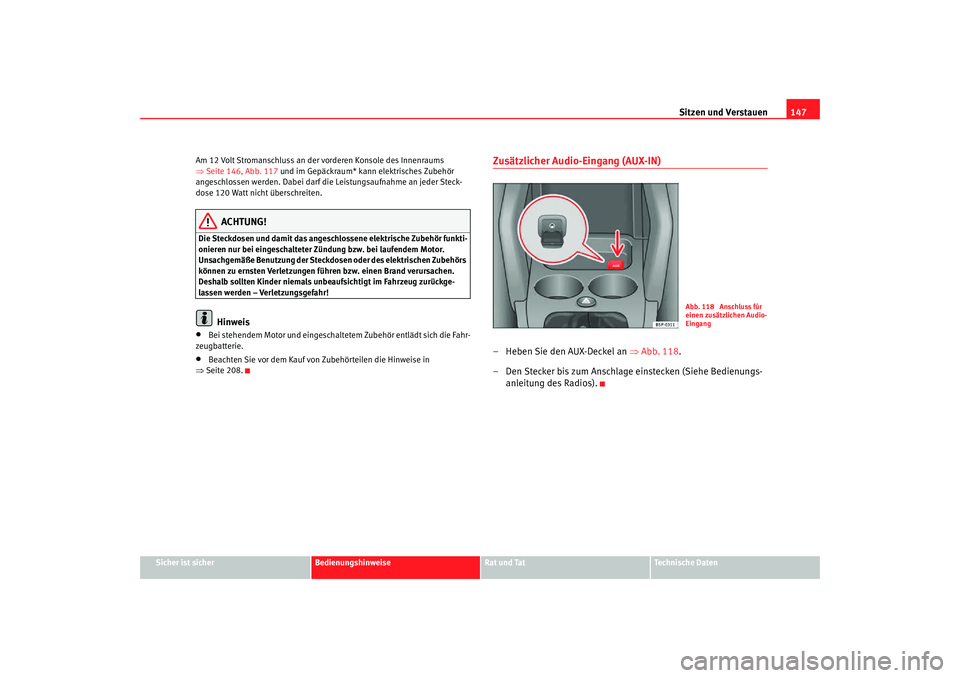

Am 12 Volt Stromanschluss an der vorderen Konsole des Innenraums
⇒
Seite 146, Abb. 117 und im Gepäckraum* kann elektrisches Zubehör
angeschlossen werden. Dabei darf die Leistungsaufnahme an jeder Steck-
dose 120 Watt nicht überschreiten.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor.
Unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
können zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 208.
Zusätzlicher Audio-Eingang (AUX-IN)– Heben Sie den AUX-Deckel an ⇒ Abb. 118.
– Den Stecker bis zum Anschlage einstecken (Siehe Bedienungs- anleitung des Radios).
Abb. 118 Anschluss fúr
einen zusätzlichen Audio-
Eingang
toledo aleman.book Seite 147 Mittwoch, 11. April 2007 9:50 09

Sitzen und Verstauen

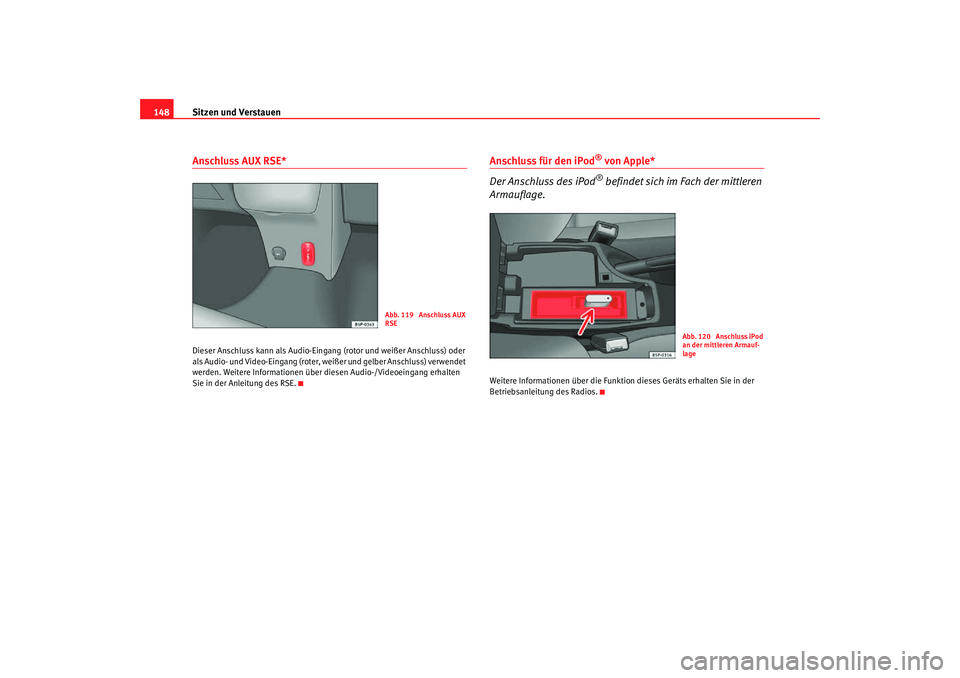

148Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (rotor und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwendet
werden. Weitere Informationen über di esen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Anschluss für den iPod
® von Apple*
Der Anschluss des iPod® befindet sich im Fach der mittleren
Armauflage.
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.
Abb. 119 Anschluss AUX
RSE
Abb. 120 Anschluss iPod
an der mittleren Armauf-
lage
toledo aleman.book Seite 148 Mittwoch, 11. April 2007 9:50 09
