Seat Toledo 2007 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2007, Model line: Toledo, Model: Seat Toledo 2007Pages: 312, PDF-Größe: 9.65 MB
Page 261 of 312

Selbsthilfe259
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Xenon-Scheinwerfer
23) /mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
24)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Hochgesetzte Rückleuchte
Brems- / Rückleuchten - P21W
25)
Blinker - R10W
Rückleuchte
Nebelschlussleuchte - P21W
Rückfahrlicht - P21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
23)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.24)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.25)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.

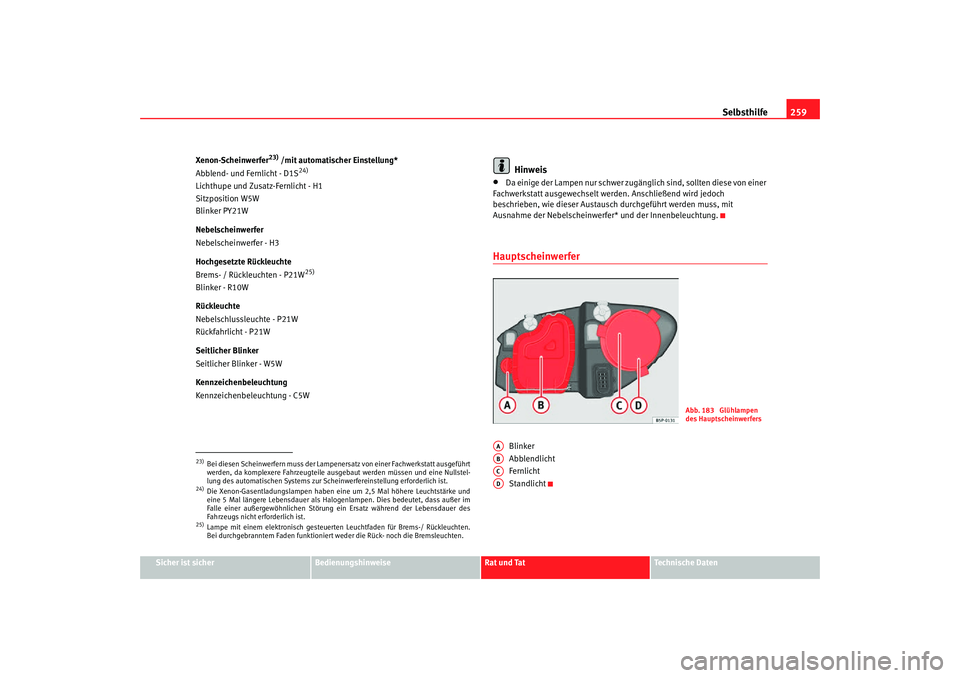

Abb. 183 Glühlampen
des Hauptscheinwerfers
AAABACAD
toledo aleman.book Seite 259 Mittwoch, 11. April 2007 9:50 09
Page 262 of 312

Selbsthilfe
260Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 184 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abblendlicht– Öffnen Sie die Motorhaube
Abb. 184 Glühlampe für
Blinker
AA
Abb. 185 AbblendlichtAbb. 186 Abblendlicht
toledo aleman.book Seite 260 Mittwoch, 11. April 2007 9:50 09

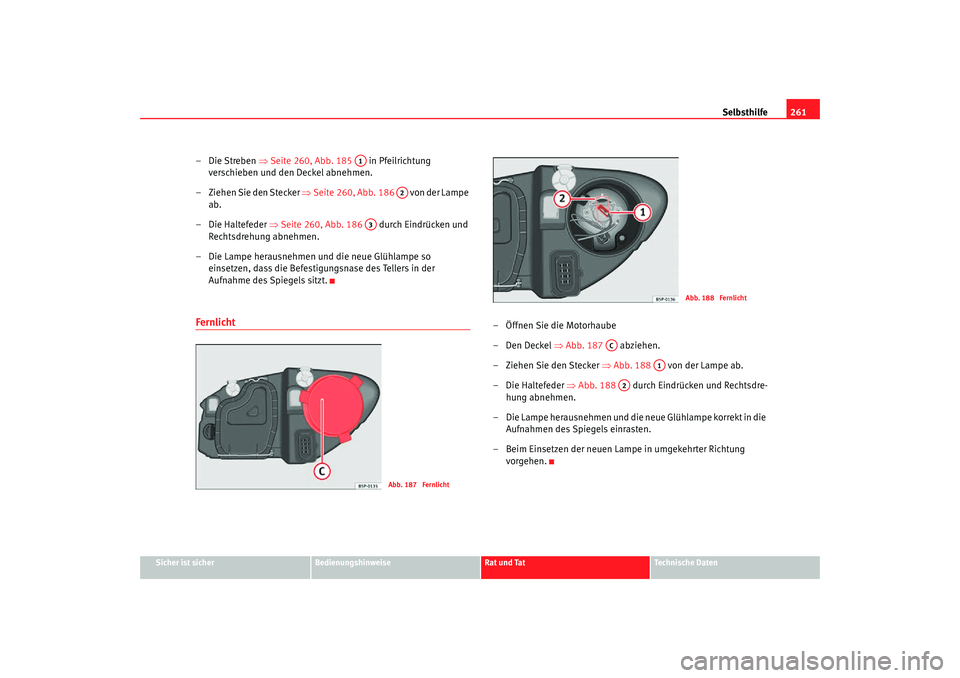

Page 263 of 312

Selbsthilfe261
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
–Die Streben ⇒Seite 260, Abb. 185 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Seite 260, Abb. 186 von der Lampe
ab.
– Die Haltefeder ⇒Seite 260, Abb. 186 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube
–Den Deckel ⇒Abb. 187 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 188 von der Lampe ab.
– Die Haltefeder ⇒Abb. 188 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
A1
A2
A3
Abb. 187 Fernlicht
Abb. 188 Fernlicht
AC
A1
A2
toledo aleman.book Seite 261 Mittwoch, 11. April 2007 9:50 09

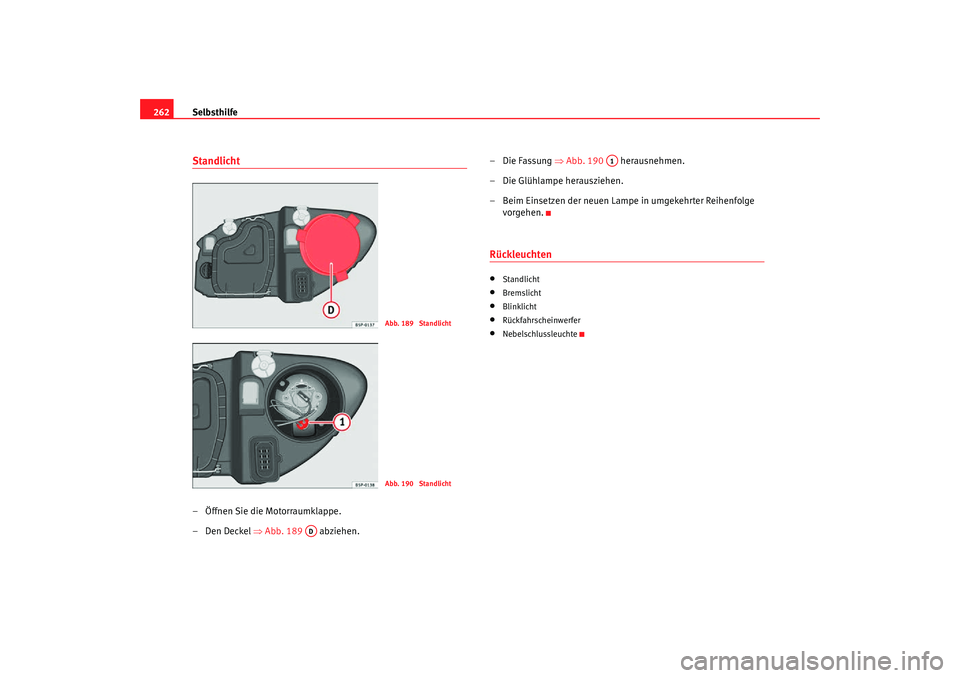

Page 264 of 312

Selbsthilfe
262Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 189 abziehen. – Die Fassung
⇒Abb. 190 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
Standlicht
•
Bremslicht
•
Blinklicht
•
Rückfahrscheinwerfer
•
Nebelschlussleuchte
Abb. 189 StandlichtAbb. 190 Standlicht
AD
A1
toledo aleman.book Seite 262 Mittwoch, 11. April 2007 9:50 09

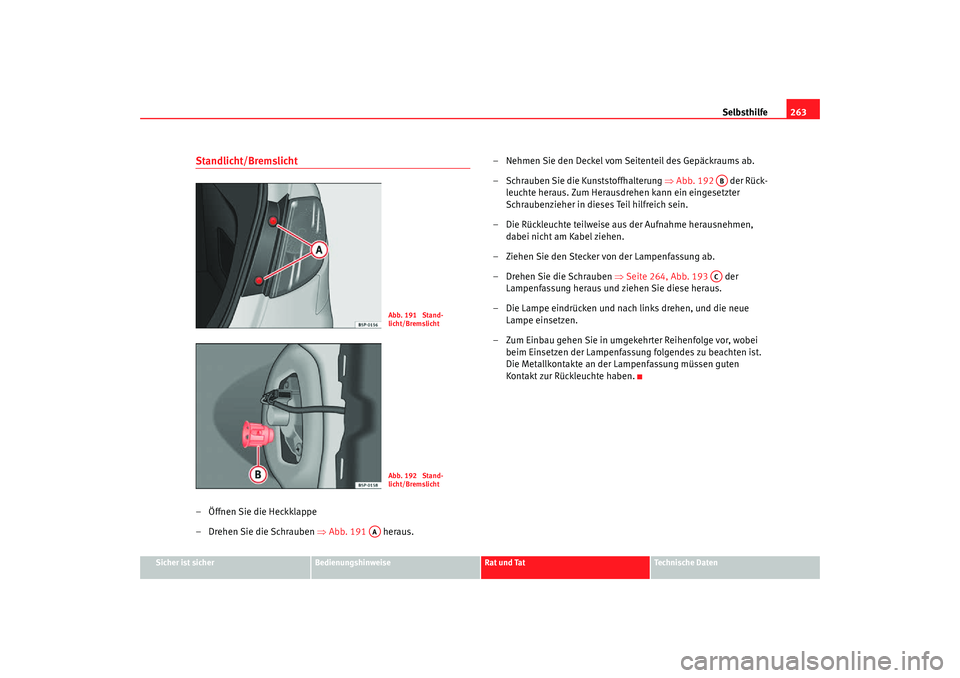

Page 265 of 312

Selbsthilfe263
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Standlicht/Bremslicht– Öffnen Sie die Heckklappe
– Drehen Sie die Schrauben ⇒Abb. 191 heraus. – Nehmen Sie den Deckel vom Seitenteil des Gepäckraums ab.
– Schrauben Sie die Kunststoffhalterung ⇒
Abb. 192 der Rück-
leuchte heraus. Zum Herausdrehen kann ein eingesetzter
Schraubenzieher in dieses Teil hilfreich sein.
– Die Rückleuchte teilweise aus der Aufnahme herausnehmen, dabei nicht am Kabel ziehen.
– Ziehen Sie den Stecker von der Lampenfassung ab.
– Drehen Sie die Schrauben ⇒Seite 264, Abb. 193 der
Lampenfassung heraus und ziehen Sie diese heraus.
– Die Lampe eindrücken und nach links drehen, und die neue Lampe einsetzen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Die Metallkontakte an der Lampenfassung müssen guten
Kontakt zur Rückleuchte haben.
Abb. 191 Stand-
licht/BremslichtAbb. 192 Stand-
licht/Bremslicht
AA
ABAC
toledo aleman.book Seite 263 Mittwoch, 11. April 2007 9:50 09

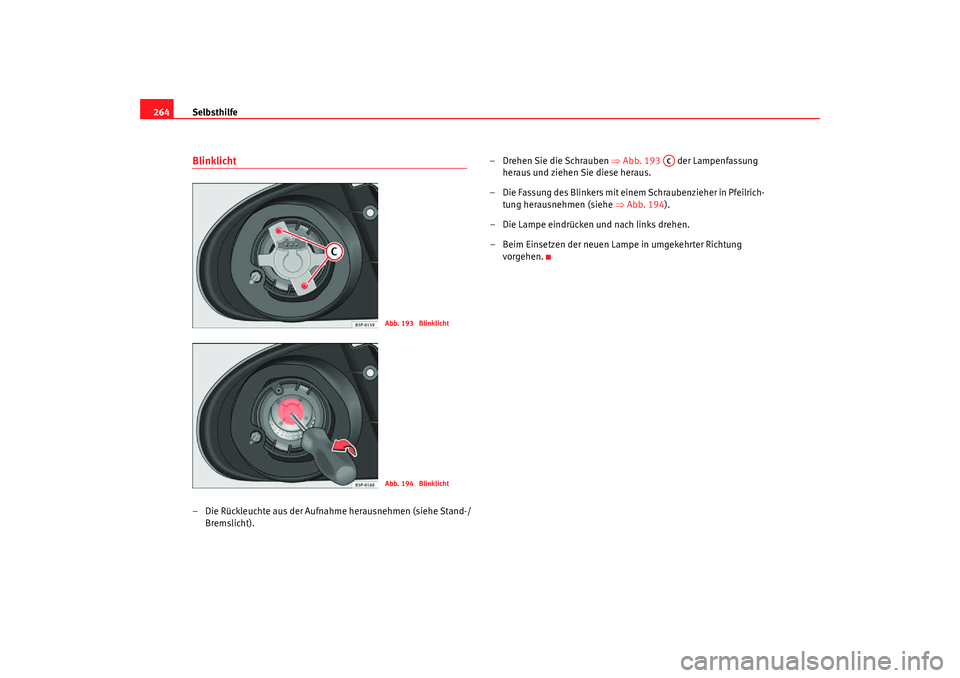

Page 266 of 312

Selbsthilfe
264Blinklicht– Die Rü ckleuchte aus der Aufnahme herausnehmen (siehe S tand-
/
Bre
mslicht). – Drehen Sie die Schrauben
⇒Abb. 193 der Lampenfassung
heraus und ziehen Sie diese heraus.
– Die Fassung des Blinkers mit einem Schraubenzieher in Pfeilrich- tung herausnehmen (siehe ⇒Abb. 194 ).
– Die Lampe eindrücken und nach links drehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 193 BlinklichtAbb. 194 Blinklicht
AC
toledo aleman.book Seite 264 Mittwoch, 11. April 2007 9:50 09

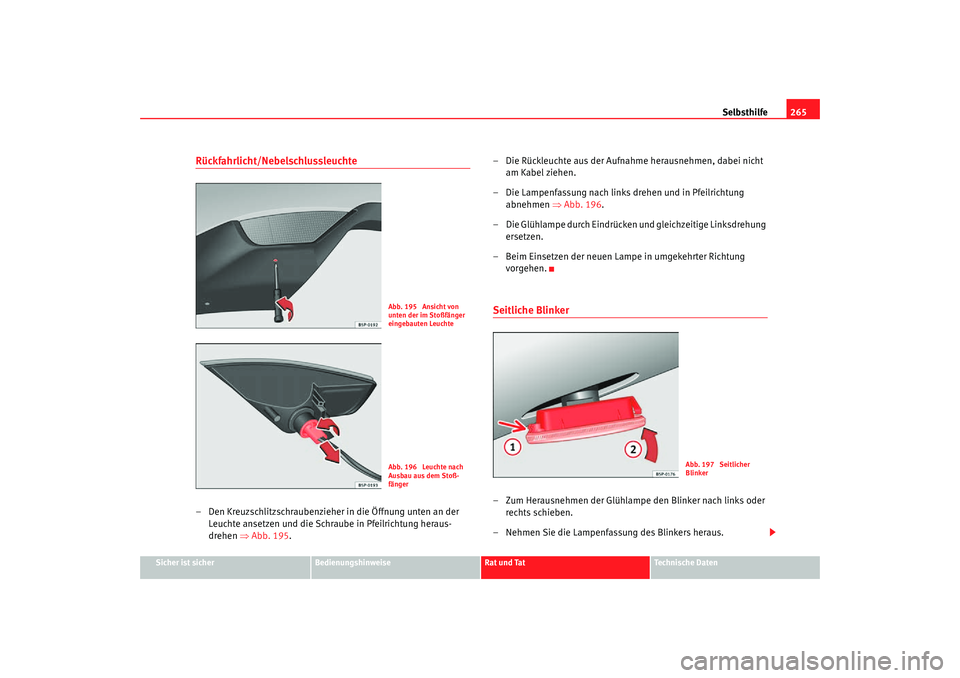

Page 267 of 312

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Rückfahrlicht/Nebelschlussleuchte– Den Kreuzschlitzschraubenzieher in die Öffnung unten an der
Leuchte ansetzen und die Schraube in Pfeilrichtung heraus-
drehen ⇒Abb. 195 . – Die Rückleuchte aus der Aufnah
me herausnehmen, dabei nicht
am Kabel ziehen.
– Die Lampenfassung nach links drehen und in Pfeilrichtung abnehmen ⇒Abb. 196 .
– Die Glühlampe durch Eindrücken und gleichzeitige Linksdrehung ersetzen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
Abb. 195 Ansicht von
unten der im Stoßfänger
eingebauten LeuchteAbb. 196 Leuchte nach
Ausbau aus dem Stoß-
fänger
Abb. 197 Seitlicher
Blinker
toledo aleman.book Seite 265 Mittwoch, 11. April 2007 9:50 09

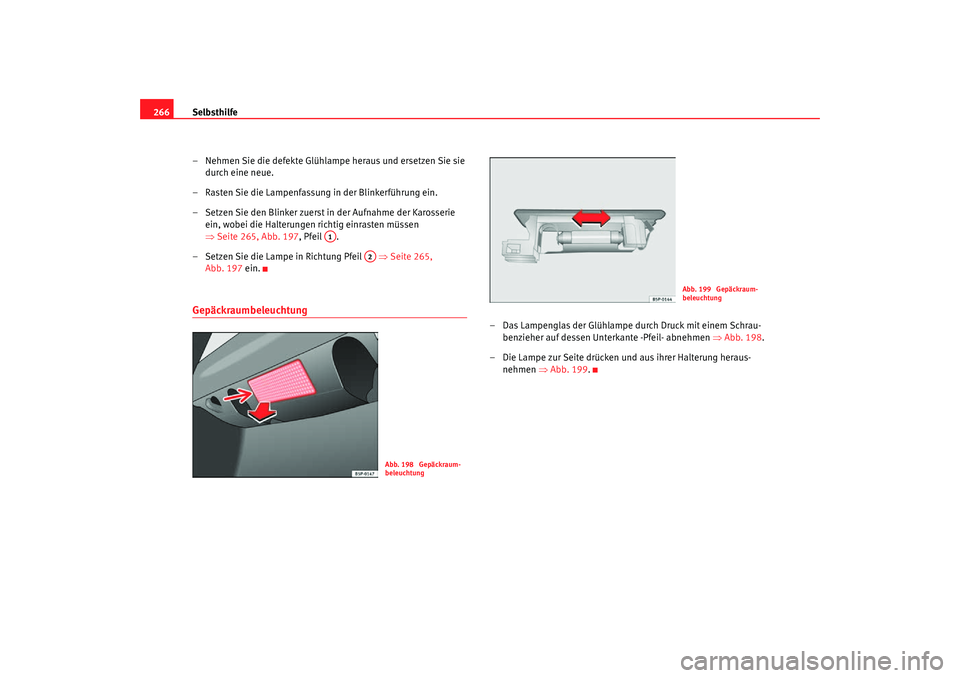

Page 268 of 312

Selbsthilfe
266
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Seite 265, Abb. 197 , Pfeil .
– Setzen Sie die Lampe in Richtung Pfeil ⇒Seite 265,
Abb. 197 ein.Gepäckraumbeleuchtung
– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
benzieher auf dessen Unterkante -Pfeil- abnehmen ⇒Abb. 198 .
– Die Lampe zur Seite drücken und aus ihrer Halterung heraus- nehmen ⇒Abb. 199 .
A1
A2
Abb. 198 Gepäckraum-
beleuchtung
Abb. 199 Gepäckraum-
beleuchtung
toledo aleman.book Seite 266 Mittwoch, 11. April 2007 9:50 09

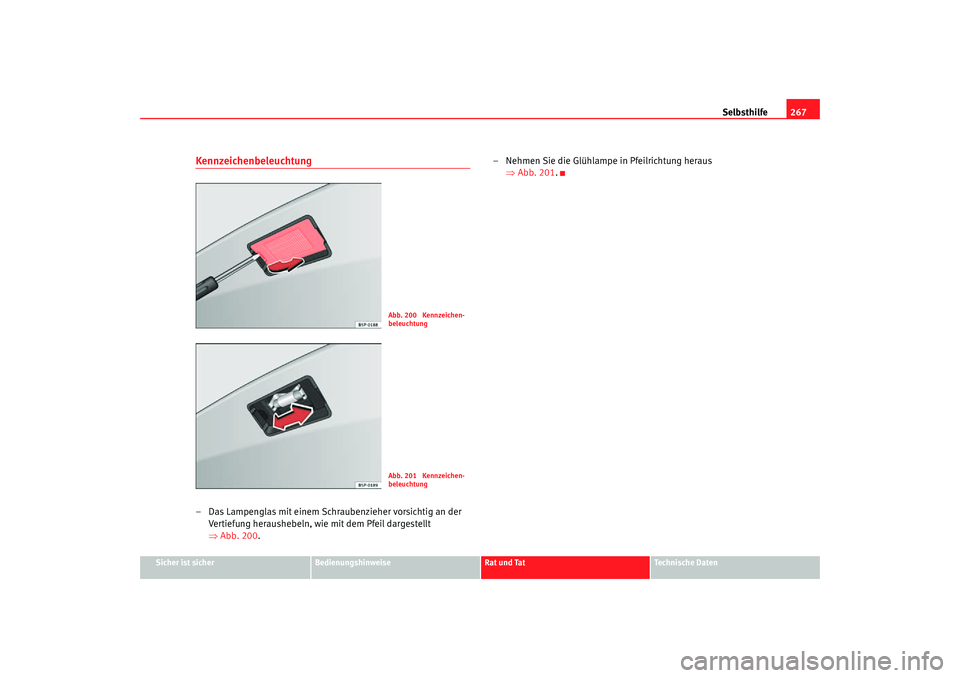

Page 269 of 312

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kennzeichenbeleuchtung– Das Lampenglas mit einem Schraubenzieher vorsichtig an der
Vertiefung heraushebeln, wie mit dem Pfeil dargestellt
⇒Abb. 200 . – Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 201 .
Abb. 200 Kennzeichen-
beleuchtungAbb. 201 Kennzeichen-
beleuchtung
toledo aleman.book Seite 267 Mittwoch, 11. April 2007 9:50 09

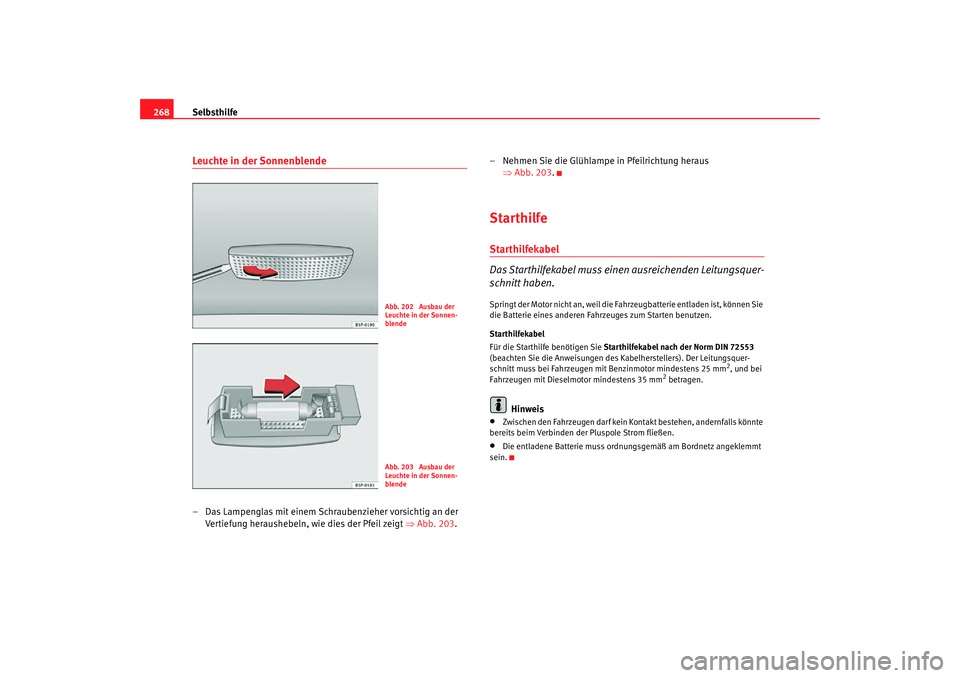

Page 270 of 312

Selbsthilfe
268Leuchte in der Sonnenblende– Das Lampenglas mit einem Schr aubenzieher vorsichtig an der
Vertiefung heraushebeln, wie dies der Pfeil zeigt ⇒ Abb. 203.– Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 203 .
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahr zeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Ka belherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mi t Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnun gsgemäß am Bordnetz angeklemmt
sein.
Abb. 202 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 203 Ausbau der
Leuchte in der Sonnen-
blende
toledo aleman.book Seite 268 Mittwoch, 11. April 2007 9:50 09
