Luces y visibilidad
Función “Coming Home”/“Leaving Ho-
me”* En condiciones de visibilidad desfavorables,
es
t
a función hace posible la conexión auto-
mática de las luces durante un tiempo breve
después de dejar aparcado el vehículo o al
aproximarse a él.
La función se activa automáticamente si se
cumplen las siguientes condiciones:
● El conmutador de luces se encuentra en la
posic
ión  ››› pág. 127.
● La visibilidad alrededor del vehículo es re-
ducid a.
● El

encendido está desconectado.
Para activ
ar la función, conecte la luz de ráfa-
gas antes de salir del vehículo.
La luz se regula gracias a los datos registra-
dos por el sensor luminoso colocado entre el
parabrisas y el espejo retrovisor interior.
La función conecta automáticamente la luz
de posición y de cruce, el alumbrado de la
zona de entrada en los retrovisores exterio-
res, así como la luz de matrícula.
Función “Coming Home”
La luz se conecta automáticamente después
de abrir la puerta del conductor (en el plazo
de 60 segundos tras la desconexión del en-
cendido). La luz se desconecta después de cerrar todas
las

puertas y el portón del maletero.
Si permanece abierta una puerta o el portón
del maletero, se apagará la luz en el transcur-
so de 60 segundos.
Función “Leaving Home”
La luz se conecta automáticamente después
de desbloquear el vehículo con el mando a
distancia.
La luz se desconecta tras 10 segundos o des-
pués de bloquear el vehículo.
Conmutador de los intermitentes de
emergenc
ia Fig. 133
Cuadro de instrumentos: conmutador
de lo s
int

ermitentes de emergencia. –
Los intermitentes de emergencia se encien-
den y
ap

agan pulsando la tecla 
››› fig. 133. Si los intermitentes de emergencia están en-
cendidos, p

arpadean los testigos en el cua-
dro de instrumentos y el testigo en el conmu-
tador simultáneamente con los intermiten-
tes. Los intermitentes de emergencia se pue-
den encender aún con el encendido desco-
nectado.
Al ocurrir un accidente y activarse los air-
bags, los intermitentes de emergencia se ac-
tivan automáticamente. Aviso
Encienda los intermitentes de emergencia
cuando , por ej

emplo:
● se aproxime a un atasco;
● el vehículo sufre una avería técnica o se en-
cuentra en u
na situación de emergencia. Luces de estacionamiento*
Luces de estacionamiento

– Desconecte el encendido.
– Accione la palanca de intermitentes
› ›
›

fig. 131 ›››
pág. 126 hacia arriba o hacia
abajo – se encienden las luces de posición
del lado derecho o izquierdo del vehículo.
Luz de estacionamiento de ambos lados
– Gire el mando de luces ›››

fig. 129 
››› pág. 125 hasta la posición  y bloquee
el vehículo. »
129
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Aviso
● Las luc
es de estacionamiento  sólo pue-
den activarse con el encendido desconecta-
do.
● Si deja conectado el intermitente izquierdo
o derecho
, al desconectar el encendido, la luz
de estacionamiento no se activa automática-
mente. Adaptar los faros
El haz luminoso de la luz de cruce es asimé-
tric
o: el
l

ado de la carretera por el que viaja
se ilumina con mayor intensidad.
Cuando un coche fabricado para un país con
circulación por la derecha viaja a un país
donde se circula por la izquierda (o vicever-
sa), normalmente es necesario cubrir una
parte de la tulipa de los faros con unas más-
caras adhesivas o cambiar la regulación de
los faros para no deslumbrar al resto de con-
ductores.
Para esos casos, la normativa especifica
unos valores de luz que deben cumplirse en
determinados puntos de la distribución lumi-
nosa. Es lo que se conoce como “luz turista”.
La distribución luminosa que tienen los faros
halógenos y full-LED del SEAT Toledo permite
cumplir los valores especificados de “luz tu-
rista” sin necesidad de máscaras adhesivas
o cambios de regulación. Aviso
La “luz turista” sólo se admite de forma tem-
pora l

. Si una persona tiene prevista una es-
tancia larga en un país con otro modo de cir-
culación, deberá acudir a un servicio técnico
autorizado para cambiar los faros. Luces interiores
Iluminac ión del

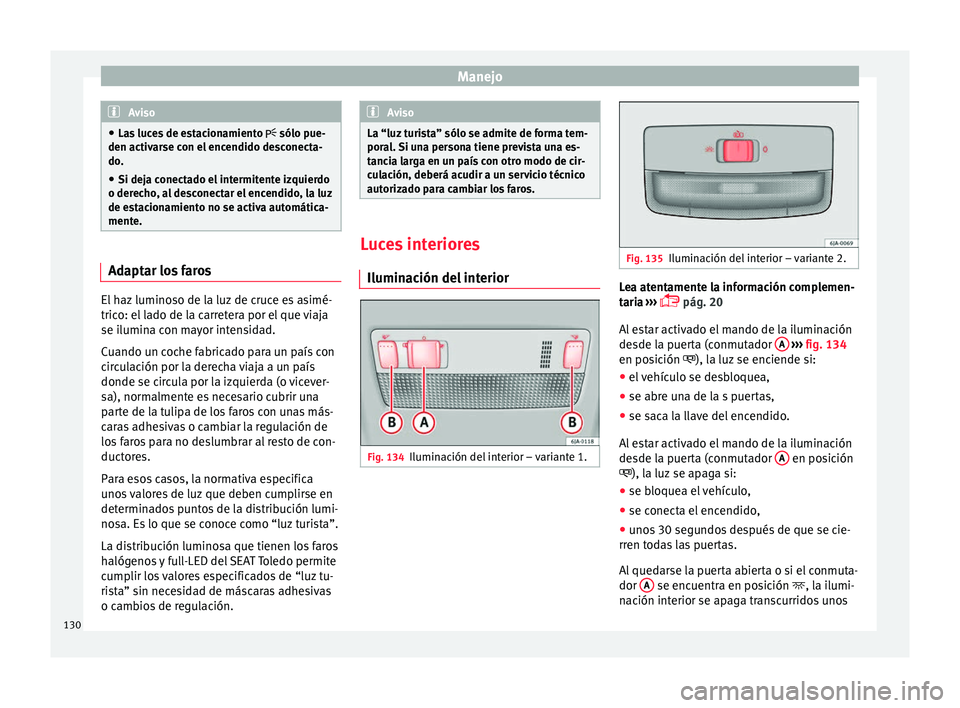

interior Fig. 134
Iluminación del interior – variante 1. Fig. 135
Iluminación del interior – variante 2. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 20
Al estar activado el mando de la iluminación
desde la puerta (conmutador A
› ›
› fig. 134
en po

sición ), la luz se enciende si:
● el vehículo se desbloquea,
● se abre una de la s puertas,
● se saca la llave del encendido.
Al e
star activado el mando de la iluminación
desde la puerta (conmutador A en posición
), l a luz
se ap

aga si:
● se bloquea el vehículo,
● se conecta el encendido,
● unos 30 segundos después de que se cie-
rren tod
as las puertas.
Al quedarse la puerta abierta o si el conmuta-
dor A se encuentra en posición , l
a i
lumi-
n

ación interior se apaga transcurridos unos
130

Luces y visibilidad
10 minutos para que la batería no se descar-
gue.

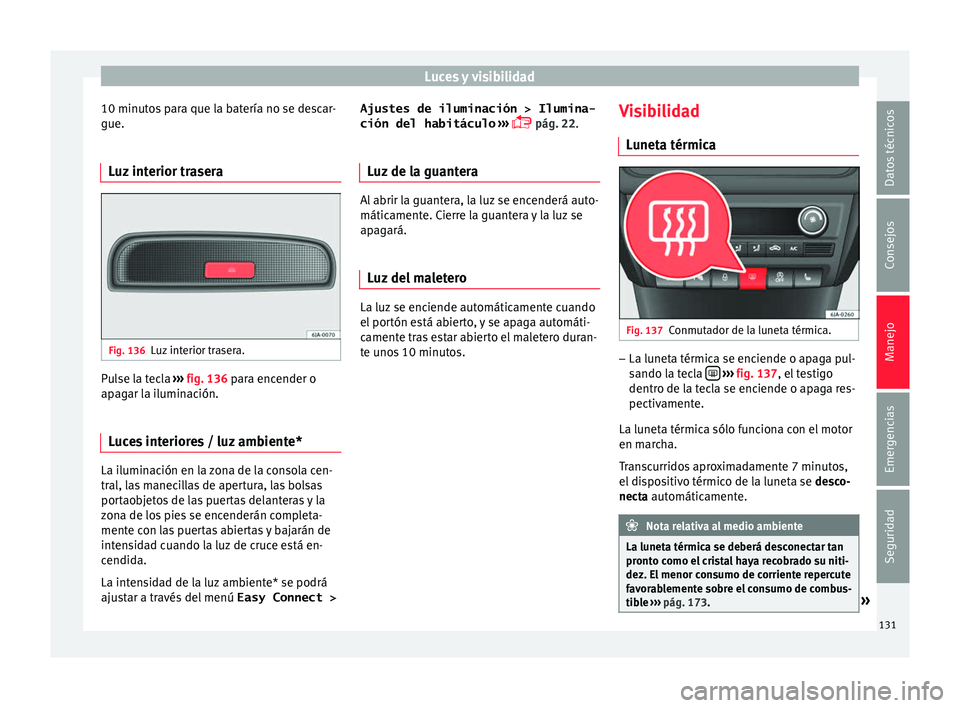

Luz interior trasera Fig. 136
Luz interior trasera. Pulse la tecla
››
› fig. 136 para encender o
apagar la iluminación.
Luces interiores / luz ambiente* La iluminación en la zona de la consola cen-
tr
al, l
a

s manecillas de apertura, las bolsas
portaobjetos de las puertas delanteras y la
zona de los pies se encenderán completa-
mente con las puertas abiertas y bajarán de
intensidad cuando la luz de cruce está en-
cendida.
La intensidad de la luz ambiente* se podrá
ajustar a través del menú Easy Connect >Ajustes de iluminación > Ilumina-
ción del habitáculo
›››

 pág. 22.
Luz de la guantera Al abrir la guantera, la luz se encenderá auto-
máticament
e. C

ierre la guantera y la luz se
apagará.
Luz del maletero La luz se enciende automáticamente cuando
el
por
tón e

stá abierto, y se apaga automáti-
camente tras estar abierto el maletero duran-
te unos 10 minutos. Visibilidad
Lunet
a térmica Fig. 137
Conmutador de la luneta térmica. –
La luneta térmica se enciende o apaga pul-
sando l
a t

ecla 
› ›
› fig. 137 , el testigo
dentro de la tecla se enciende o apaga res-
pectivamente.
La luneta térmica sólo funciona con el motor
en marcha.
Transcurridos aproximadamente 7 minutos,
el dispositivo térmico de la luneta se desco-
necta automáticamente. Nota relativa al medio ambiente
La luneta térmica se deberá desconectar tan
pront o c

omo el cristal haya recobrado su niti-
dez. El menor consumo de corriente repercute
favorablemente sobre el consumo de combus-
tible ››› pág. 173. » 131
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Aviso
En caso de una bajada de tensión eléctrica en
los s
istemas de abordo, la luneta térmica se
apaga automáticamente asegurando así la
suficiente energía para poder controlar el mo-
tor ››› pág. 229, Desconexión automática de
aparatos eléctricos .Parasoles

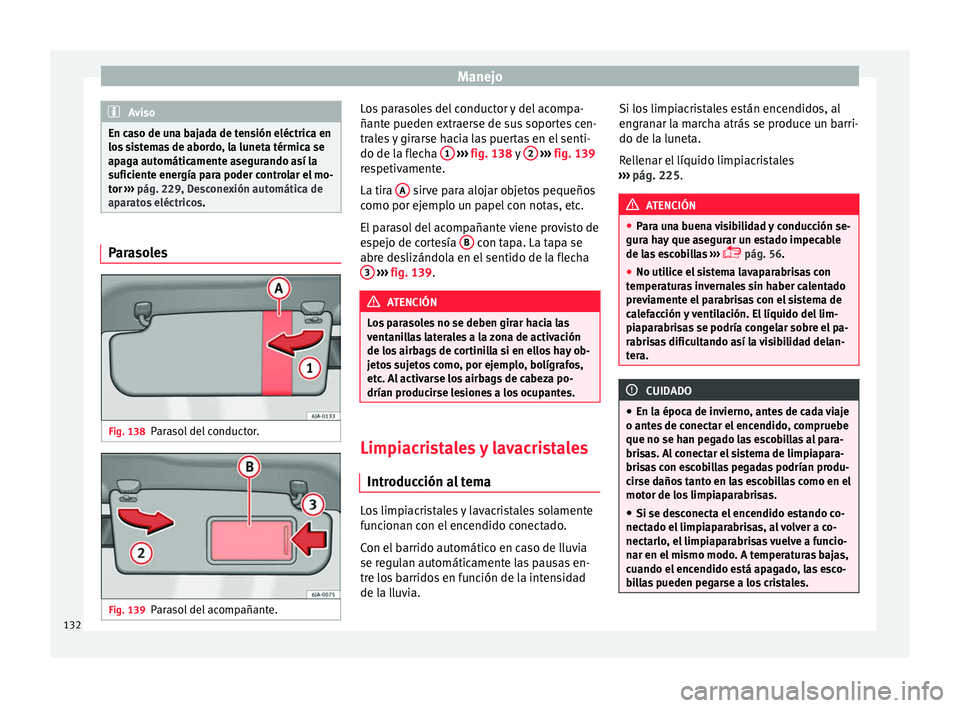

Fig. 138
Parasol del conductor. Fig. 139
Parasol del acompañante. Los parasoles del conductor y del acompa-
ñant
e p
ueden e

xtraerse de sus soportes cen-
trales y girarse hacia las puertas en el senti-
do de la flecha 1
› ››
fig. 138
y
2
› ››
fig. 139
r e
spetivamente.
La tira A sirve para alojar objetos pequeños
c omo por ej
emp

lo un papel con notas, etc.
El parasol del acompañante viene provisto de
espejo de cortesía B con tapa. La tapa se
abr e de
s

lizándola en el sentido de la flecha
3
› ››
fig. 139
. ATENCIÓN
Los parasoles no se deben girar hacia las
vent ani

llas laterales a la zona de activación
de los airbags de cortinilla si en ellos hay ob-
jetos sujetos como, por ejemplo, bolígrafos,
etc. Al activarse los airbags de cabeza po-
drían producirse lesiones a los ocupantes. Limpiacristales y lavacristales
Intr oduc
c

ión al tema Los limpiacristales y lavacristales solamente
f
u
nc

ionan con el encendido conectado.
Con el barrido automático en caso de lluvia
se regulan automáticamente las pausas en-
tre los barridos en función de la intensidad
de la lluvia. Si los limpiacristales están encendidos, al
engran

ar la marcha atrás se produce un barri-
do de la luneta.
Rellenar el líquido limpiacristales
››› pág. 225. ATENCIÓN
● Par a u

na buena visibilidad y conducción se-
gura hay que asegurar un estado impecable
de las escobillas ›››
 pág. 56.
● No utilice el sistema lavaparabrisas con
temperat
uras invernales sin haber calentado
previamente el parabrisas con el sistema de
calefacción y ventilación. El líquido del lim-
piaparabrisas se podría congelar sobre el pa-
rabrisas dificultando así la visibilidad delan-
tera. CUIDADO
● En la époc a de in

vierno, antes de cada viaje
o antes de conectar el encendido, compruebe
que no se han pegado las escobillas al para-
brisas. Al conectar el sistema de limpiapara-
brisas con escobillas pegadas podrían produ-
cirse daños tanto en las escobillas como en el
motor de los limpiaparabrisas.
● Si se desconecta el encendido estando co-
nectado el
limpiaparabrisas, al volver a co-
nectarlo, el limpiaparabrisas vuelve a funcio-
nar en el mismo modo. A temperaturas bajas,
cuando el encendido está apagado, las esco-
billas pueden pegarse a los cristales. 132

Luces y visibilidad
●
Con c uid
ado aparte las escobillas congela-
das del parabrisas o de la luneta.
● Antes de emprender la marcha elimine la
nieve y
el hielo de las escobillas.
● Una manipulación descuidada puede provo-
car que los
brazos de las escobillas dañen el
parabrisas.
● Por razones de seguridad cambie las esco-
bil
las una o dos veces al año. Se pueden con-
seguir en el servicio autorizado SEAT.
● Al estar los brazos de los limpiaparabrisas
retira
dos, no se puede conectar el encendido.
De lo contrario, los limpiaparabrisas volve-
rían en su posición original pudiendo provo-
car daños en la pintura del capó. Aviso
Mantenga las escobillas limpias. Las escobi-
ll a

s pueden ensuciarse con los restos de ce-
ras de conservación procedentes de los lava-
dos automáticos ››› pág. 207.
● Si el vehículo está equipado de eyectores
del par
abrisas, estos están calentados una
vez puesto el motor en marcha. Manejo de limpiaparabrisas y lava-
c
ri
s

tales Fig. 140
La palanca del limpiacristales. Barrido breve
– Si sólo desea limpiar el parabrisas brev
e-
ment
e desplace la palanca hacia abajo
hasta la posición 4
› ›
› fig. 140
.
Barrido a intervalos / barrido automático con
sensor de lluvia*
– Mueva la palanca hacia arriba hasta la po-
sición 1
› ›
› fig. 140
.
– Con el mando A ajuste la duración del in-
t er
v

alo del barrido o la sensibilidad del
sensor de lluvia.
El mando A tiene 4 posiciones.
El
sen

sor de lluvia* forma parte del barrido a
intervalos. El sensor de lluvia* controla los intervalos
del limpiap

arabrisas en función de la canti-
dad de lluvia.
Barrido lento
– Mueva la palanca hacia arriba hasta la po-
sición 2
› ››
fig. 140
.
B

arrido rápido
– Mueva la palanca hacia arriba hasta la po-
sición 3
› ››
fig. 140
.
B

arrido automático del limpiaparabrisas y
del lavaparabrisas
– Tire de la palanca hacia el volante, posición
5
› ›
› fig. 140
, el lavaparabrisas y los lim-
piaparabrisas funcionan.
– Suelte la palanca. El lavaparabrisas deja de
func

ionar, mientras que los limpiaparabri-
sas siguen funcionando durante 1-3 barri-
dos (dependiendo del tiempo del funciona-
miento del lavaparabrisas).
Limpialuneta* – Presione la palanca hacia delante hasta la
posic

ión 6
› ›
› fig. 140 , el limpialuneta se
acciona en intervalos de 6 segundos.
Barrido automático del limpialuneta y del la-
valuneta* – Presione la palanca completamente hacia
delante h

asta la posición 7
› ›
› fig. 140 , el»
133
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
limpialuneta y el lavaluneta funcionan si-
mu ltáne
ament
e.
– Suelte la palanca. El lavaluneta deja de
func

ionar, mientras que el limpialuneta si-
gue funcionando durante 1-3 barridos (de-
pendiendo del tiempo del funcionamiento
del eyector). Al soltarse, la palanca se que-
da en la posición 6 .
Ap ag
ar el

limpiacristales
– Mueva la palanca hasta la posición 0›››
fig. 140. ATENCIÓN
Es posible que el sensor de lluvia no detecte
la l lu

via de modo suficiente y no active el lim-
piaparabrisas.
● En caso necesario conecte el limpiaparabri-
sas
de forma manual cuando el agua dificulte
la visibilidad en el parabrisas. Aviso
No ponga pegatinas en el parabrisas delante
del sen

sor de lluvia*. Podrían producirse alte-
raciones o fallos en el mismo. Lavafaros*
Si están encendidas las luces de cruce o de
c
arr
et

era y mueve la palanca a la posición 5›››
fig. 140, se acc ion

an brevemente los lava- faros. Los lavafaros se accionan también ca-
da 10
v

eces que se accione el lavaparabri-
sas.
A intervalos regulares, por ejemplo, al repos-
tar, debería limpiarse la suciedad que se ha-
ya incrustado en los faros (p. ej., los restos
de insectos). Tenga en cuenta las siguientes
indicaciones ››› pág. 209, Cristales de los fa-
ros.
Para poder asegurar una función correcta del
equipo en la época de invierno, retire la nie-
ve y el hielo acumulados de los eyectores uti-
lizando un espray descongelante. CUIDADO
Nunca tire de los eyectores – ¡Peligro de da-
ños en el

equipo! Espejos retrovisores
R etr
o

visor interior con dispositivo an-
tideslumbramiento manual Ajustes básicos
– Coloque la palanca en el borde inferior del
es
pej

o hacia delante.
Oscurecer el retrovisor
– Coloque la palanca en el borde inferior del
espej

o hacia atrás. Retrovisores exteriores Lea atentamente la información complemen-
tari
a

›››
 pág. 13
Antes de iniciar el viaje se deberían ajustar
los retrovisores, a fin de garantizar la visibili-
dad hacia atrás. ATENCIÓN
● Lo s

retrovisores convexos (abombados ha-
cia fuera) amplían el campo visual. Sin em-
bargo, los objetos se ven más pequeños y
más lejanos. Por ello, el uso de estos retrovi-
sores para apreciar la distancia a los vehícu-
los que circulan detrás es limitado.
● Siempre que sea posible utilice el retrovi-
sor interior par
a calcular la distancia de los
vehículos que vienen por detrás. Aviso
● Lo s

espejos exteriores están calentados só-
lo cuando el motor está en marcha.
● No toque los espejos de los retrovisores ex-
teriore
s cuando el sistema térmico está en
marcha.
● Al producirse una avería en el sistema eléc-
trico de ajus
te, es posible ajustar los retrovi-
sores manualmente pulsando sus bordes.
● En el caso de una avería del sistema eléctri-
co de ajus
te de retrovisores, acuda al servicio
técnico. 134

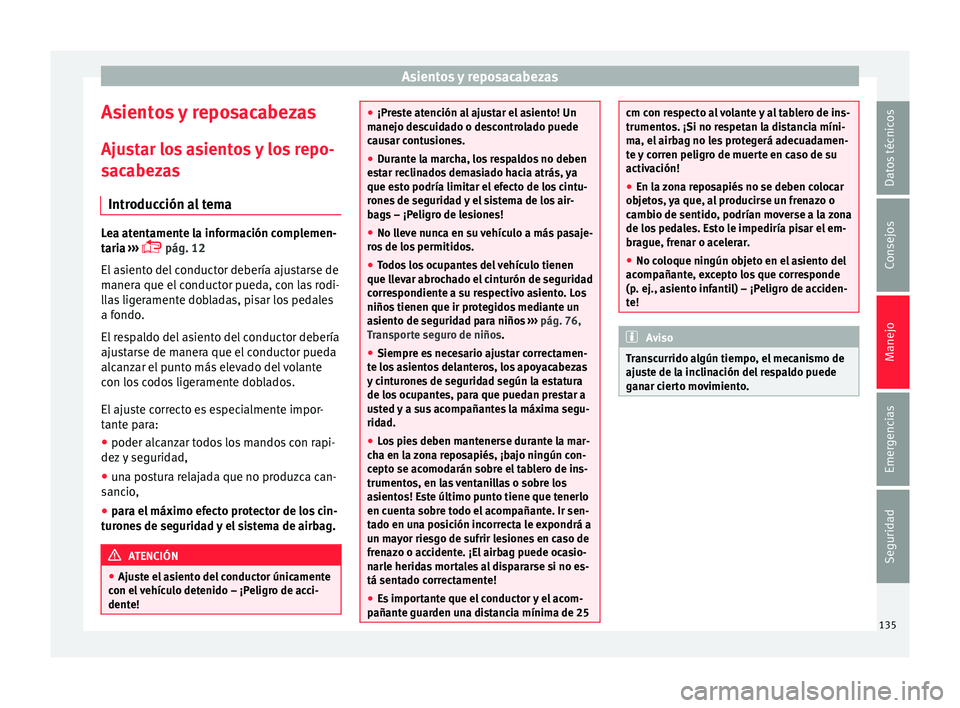

Asientos y reposacabezas
Asientos y reposacabezas Aju s
t
ar los asientos y los repo-
sacabezas
Introducción al tema Lea atentamente la información complemen-
tari
a

›››
 pág. 12
El asiento del conductor debería ajustarse de
manera que el conductor pueda, con las rodi-
llas ligeramente dobladas, pisar los pedales
a fondo.
El respaldo del asiento del conductor debería
ajustarse de manera que el conductor pueda
alcanzar el punto más elevado del volante
con los codos ligeramente doblados.
El ajuste correcto es especialmente impor-
tante para:
● poder alcanzar todos los mandos con rapi-
dez y

seguridad,
● una postura relajada que no produzca can-
sancio
,
● para el máximo efecto protector de los cin-
turone
s de seguridad y el sistema de airbag. ATENCIÓN
● Ajus t

e el asiento del conductor únicamente
con el vehículo detenido – ¡Peligro de acci-
dente! ●
¡Pre s

te atención al ajustar el asiento! Un
manejo descuidado o descontrolado puede
causar contusiones.
● Durante la marcha, los respaldos no deben
est
ar reclinados demasiado hacia atrás, ya
que esto podría limitar el efecto de los cintu-
rones de seguridad y el sistema de los air-
bags – ¡Peligro de lesiones!
● No lleve nunca en su vehículo a más pasaje-
ros
de los permitidos.
● Todos los ocupantes del vehículo tienen
que llev
ar abrochado el cinturón de seguridad
correspondiente a su respectivo asiento. Los
niños tienen que ir protegidos mediante un
asiento de seguridad para niños ››› pág. 76,
Transporte seguro de niños.
● Siempre es necesario ajustar correctamen-
te los
asientos delanteros, los apoyacabezas
y cinturones de seguridad según la estatura
de los ocupantes, para que puedan prestar a
usted y a sus acompañantes la máxima segu-
ridad.
● Los pies deben mantenerse durante la mar-
cha en l
a zona reposapiés, ¡bajo ningún con-
cepto se acomodarán sobre el tablero de ins-
trumentos, en las ventanillas o sobre los
asientos! Este último punto tiene que tenerlo
en cuenta sobre todo el acompañante. Ir sen-
tado en una posición incorrecta le expondrá a
un mayor riesgo de sufrir lesiones en caso de
frenazo o accidente. ¡El airbag puede ocasio-
narle heridas mortales al dispararse si no es-
tá sentado correctamente!
● Es importante que el conductor y el acom-
pañante guar
den una distancia mínima de 25 cm con respecto al volante y al tablero de ins-
trumento
s. ¡Si no r

espetan la distancia míni-
ma, el airbag no les protegerá adecuadamen-
te y corren peligro de muerte en caso de su
activación!
● En la zona reposapiés no se deben colocar
obj
etos, ya que, al producirse un frenazo o
cambio de sentido, podrían moverse a la zona
de los pedales. Esto le impediría pisar el em-
brague, frenar o acelerar.
● No coloque ningún objeto en el asiento del
acompañant
e, excepto los que corresponde
(p. ej., asiento infantil) – ¡Peligro de acciden-
te! Aviso
Transcurrido algún tiempo, el mecanismo de
ajus t

e de la inclinación del respaldo puede
ganar cierto movimiento. 135
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Apoyacabezas Fig. 141
Apoyacabezas delantero: ajuste o
de smont
aj
e. Fig. 142
Apoyacabezas trasero central: punto
de de s
b

loqueo. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 12
En los asientos deportivos no es posible
ajustar verticalmente o desmontar los apoya-
cabezas. Desmontaje y montaje de los apoyacabezas
en los a

sientos delanteros
– Tire del apoyacabezas hasta el tope supe-
rior.
– Pu

lse el seguro 1
› ››
fig. 141
y
extraiga el
apoyacabezas.
– Al volver a montar, introduzca el apoyaca-
bezas

en los orificios del respaldo empu-
jándolo hacia abajo hasta que encastre.
Desmontaje y montaje de los apoyacabezas
en los asientos traseros
Para desmontar el apoyacabezas se debe
abatir parcialmente hacia adelante el respal-
do que corresponda.
– Desbloquee el respaldo ›››
pág. 138
– Desplace el apoyacabezas hacia arriba has-
ta ll

egar al tope.
– Pulse la tecla 1
› ›
› fig. 142
, apretando a la
vez por el orificio del seguro 2
› ›
› fig. 142
c
on un destornillador plano de máximo
5 mm de anchura y retire el apoyacabezas.
– Al volver a montar, introduzca el apoyaca-
bezas

en los orificios del respaldo empu-
jándolo hacia abajo hasta que encastre.
El efecto protector máximo del apoyacabezas
se consigue ajustándolo de modo que el bor-
de superior del mismo quede a la misma al-
tura que la parte superior de la cabeza. El ajuste de los apoyacabezas debe adaptar-
se a las

estaturas de los usuarios. El ajuste
correcto de los apoyacabezas, junto con los
cinturones de seguridad, aseguran una pro-
tección eficiente de los pasajeros ››› pág. 58. ATENCIÓN
● Lo s

apoyacabezas mal ajustados aumentan
el riesgo de sufrir lesiones en caso de acci-
dente.
● Nunca circule con los apoyacabezas des-
montado
s – ¡riesgo de lesiones!
● Si los asientos están ocupados, no circule
nunca c
on los apoyacabezas traseros en posi-
ción de no uso. Funciones de los asientos
As ient
o

s delanteros térmicos* Fig. 143
Calefacción de asientos delanteros.136

Asientos y reposacabezas
Tanto las banquetas como los respaldos de
lo s
a
sientos delanteros se pueden calentar
eléctricamente.
Pulsando la tecla  o bien

› ››
fig. 143
p uede enc

ender y ajustar los asientos térmi-
cos del conductor y acompañante.
Una sola pulsación conecta la calefacción en
su máxima intensidad.
Volviendo a pulsar la tecla se reduce la inten-
sidad de la calefacción hasta apagarse. La in-
tensidad se indica por el número de testigos
encendidos dentro de la tecla. ATENCIÓN
Si su percepción de dolor y temperatura o la
del ac omp

añante es limitada, por ejemplo a
causa de una medicación, parálisis o enfer-
medades crónicas (p. ej., diabetes), recomen-
damos renunciar por completo al uso del
asiento térmico. Puede provocar quemaduras
de difícil curación en la espalda, nalgas y
piernas. Si aun así quiere utilizar el asiento
calefactable, recomendamos que, en trayec-
tos largos, haga a menudo pausas para que
el cuerpo se pueda reponer del esfuerzo del
viaje. Consulte a su médico para considerar
su situación particular. CUIDADO
● Par a no d

añar los elementos calefactores
de los asientos, evite arrodillarse sobre estos
o someter la banqueta o el respaldo de los mismos a cargas excesivas concentradas en
un so
lo p

unto.
● No utilice los asientos térmicos si no están
ocupa
dos por personas o hay objetos fijados
o apoyados, por ejemplo un asiento infantil o
una bolsa, etc. Puede surgir un fallo de los
elementos calefactores del asiento.
● No limpie los asientos con algo húmedo
›››

pág. 211. Aviso
● Rec omend

amos conectar los asientos tér-
micos sólo con el motor en marcha. Así puede
ahorrar considerablemente la capacidad de la
batería.
● En caso de una bajada de tensión eléctrica
en los s
istemas de abordo, los asientos tér-
micos se apagan automáticamente, asegu-
rando así la suficiente energía para poder
controlar el motor ››› pág. 229, Desconexión
automática de aparatos eléctricos . Apoyabrazos de los asientos delante-
r
o
s

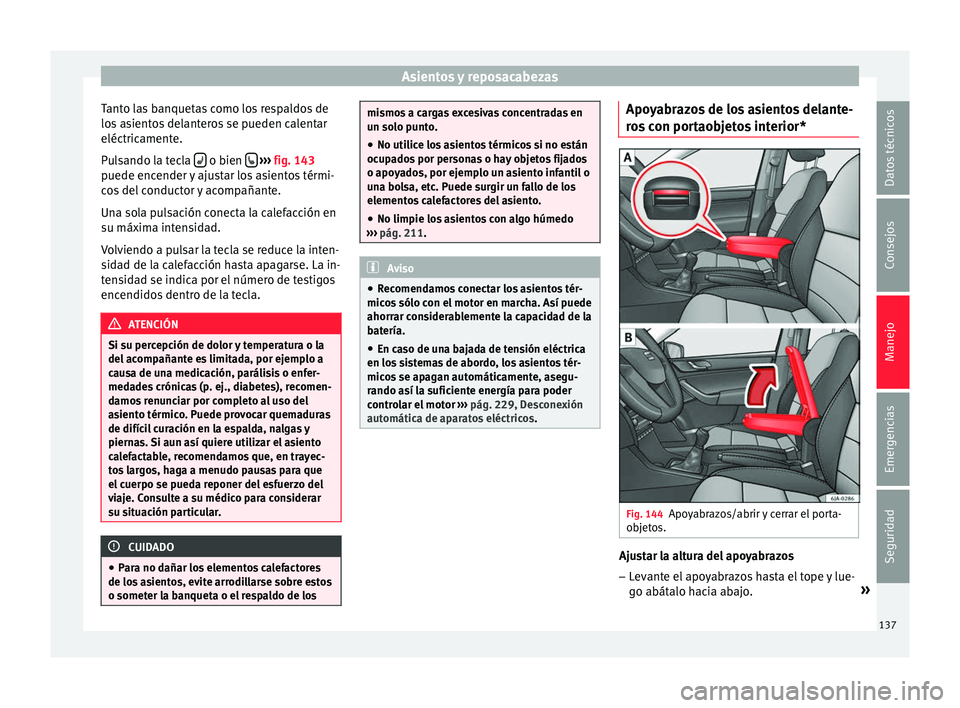

con portaobjetos interior* Fig. 144
Apoyabrazos/abrir y cerrar el porta-
o b
j

etos. Ajustar la altura del apoyabrazos
– Levante el apoyabrazos hasta el tope y lue-
go abát alo h

acia abajo. »

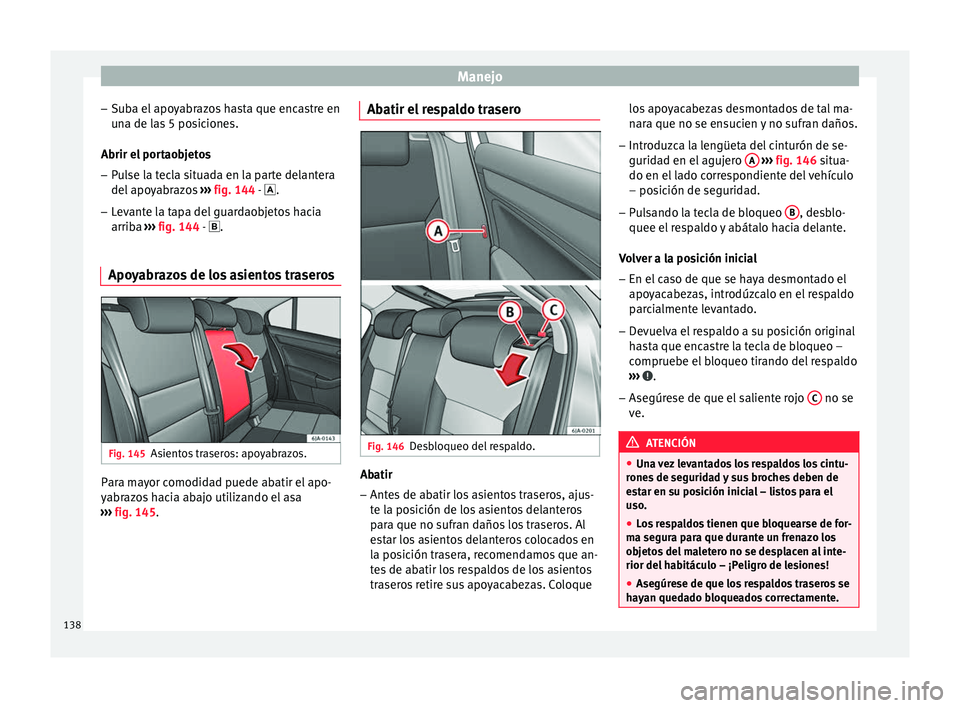

137
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
– Sub
a el
apoyabrazos hasta que encastre en
una de las 5 posiciones.
Abrir el portaobjetos
– Pulse la tecla situada en la parte delantera
del apoy

abrazos ››› fig. 144 - .
– Levante la tapa del guardaobjetos hacia
arriba ››

› fig. 144 - .
Apoyabrazos de los asientos traseros Fig. 145
Asientos traseros: apoyabrazos. Para mayor comodidad puede abatir el apo-
y
abr
az

os hacia abajo utilizando el asa
››› fig. 145. Abatir el respaldo trasero
Fig. 146
Desbloqueo del respaldo. Abatir
– Antes de abatir los asientos traseros, ajus-
te l
a po
sición de los asientos delanteros
para que no sufran daños los traseros. Al
estar los asientos delanteros colocados en
la posición trasera, recomendamos que an-
tes de abatir los respaldos de los asientos
traseros retire sus apoyacabezas. Coloque los apoyacabezas desmontados de tal ma-
nara que no se en

sucien y no sufran daños.
– Introduzca la lengüeta del cinturón de se-
guridad en el

agujero A
› ››
fig. 146
s itua-
do en el lado correspondiente del vehículo
– posición de seguridad.
– Pulsando la tecla de bloqueo B , desblo-
quee el r
e

spaldo y abátalo hacia delante.
Volver a la posición inicial
– En el caso de que se haya desmontado el
apoyac

abezas, introdúzcalo en el respaldo
parcialmente levantado.
– Devuelva el respaldo a su posición original
has

ta que encastre la tecla de bloqueo –
compruebe el bloqueo tirando del respaldo
››› .
– Asegúrese de que el saliente rojo C no se
v e. ATENCIÓN
● Una v

ez levantados los respaldos los cintu-
rones de seguridad y sus broches deben de
estar en su posición inicial – listos para el
uso.
● Los respaldos tienen que bloquearse de for-
ma segur
a para que durante un frenazo los
objetos del maletero no se desplacen al inte-
rior del habitáculo – ¡Peligro de lesiones!
● Asegúrese de que los respaldos traseros se
hay
an quedado bloqueados correctamente. 138
