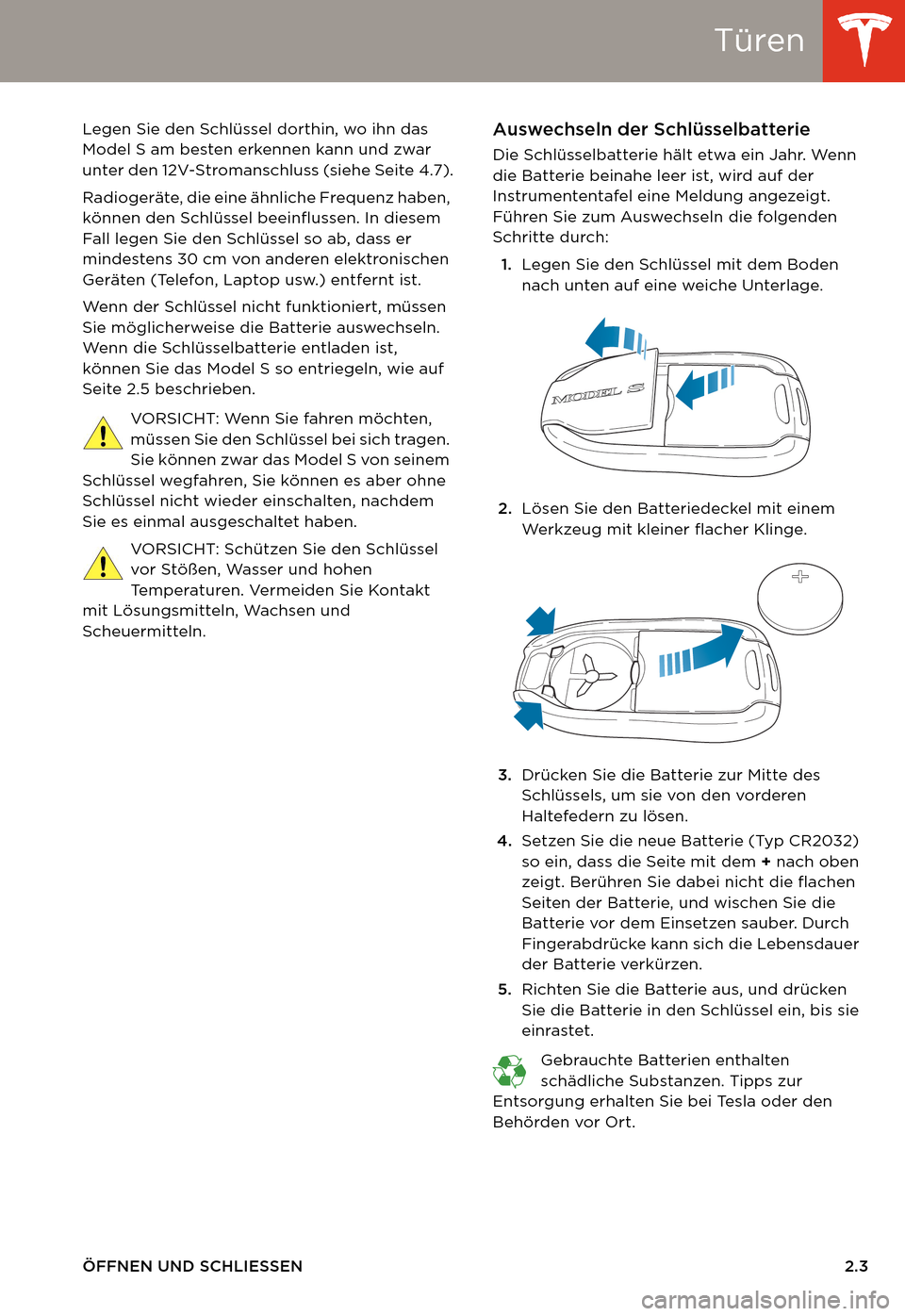

Page 11 of 174
Türen
ÖFFNEN UND SCHLIESSEN2.3 Legen Sie den Schlüssel dorthin, wo ihn das
Model S am besten erkennen kann und zwar
unter den 12V-Stromanschluss (siehe Seite 4.7).
Radiogeräte, die eine ähnliche Frequenz haben,
können den Schlüssel beeinflussen. In diesem
Fall legen Sie den Schlüssel so ab, dass er
mindestens 30 cm von anderen elektronischen
Geräten (Telefon, Laptop usw.) entfernt ist.
Wenn der Schlüssel nicht funktioniert, müssen
Sie möglicherweise die Batterie auswechseln.
Wenn die Schlüsselbatterie entladen ist,
können Sie das Model S so entriegeln, wie auf
Seite 2.5 beschrieben.
VORSICHT: Wenn Sie fahren möchten,
müssen Sie den Schlüssel bei sich tragen.
Sie können zwar das Model S von seinem
Schlüssel wegfahren, Sie können es aber ohne
Schlüssel nicht wieder einschalten, nachdem
Sie es einmal ausgeschaltet haben.
VORSICHT: Schützen Sie den Schlüssel
vor Stößen, Wasser und hohen
Temperaturen. Vermeiden Sie Kontakt
mit Lösungsmitteln, Wachsen und
Scheuermitteln.
Auswechseln der Schlüsselbatterie
Die Schlüsselbatterie hält etwa ein Jahr. Wenn
die Batterie beinahe leer ist, wird auf der
Instrumententafel eine Meldung angezeigt.
Führen Sie zum Auswechseln die folgenden
Schritte durch:
1.Legen Sie den Schlüssel mit dem Boden
nach unten auf eine weiche Unterlage.
2.Lösen Sie den Batteriedeckel mit einem
Werkzeug mit kleiner flacher Klinge.
3.Drücken Sie die Batterie zur Mitte des
Schlüssels, um sie von den vorderen
Haltefedern zu lösen.
4.Setzen Sie die neue Batterie (Typ CR2032)
so ein, dass die Seite mit dem + nach oben
zeigt. Berühren Sie dabei nicht die flachen
Seiten der Batterie, und wischen Sie die
Batterie vor dem Einsetzen sauber. Durch
Fingerabdrücke kann sich die Lebensdauer
der Batterie verkürzen.
5.Richten Sie die Batterie aus, und drücken
Sie die Batterie in den Schlüssel ein, bis sie
einrastet.
Gebrauchte Batterien enthalten
schädliche Substanzen. Tipps zur
Entsorgung erhalten Sie bei Tesla oder den
Behörden vor Ort.

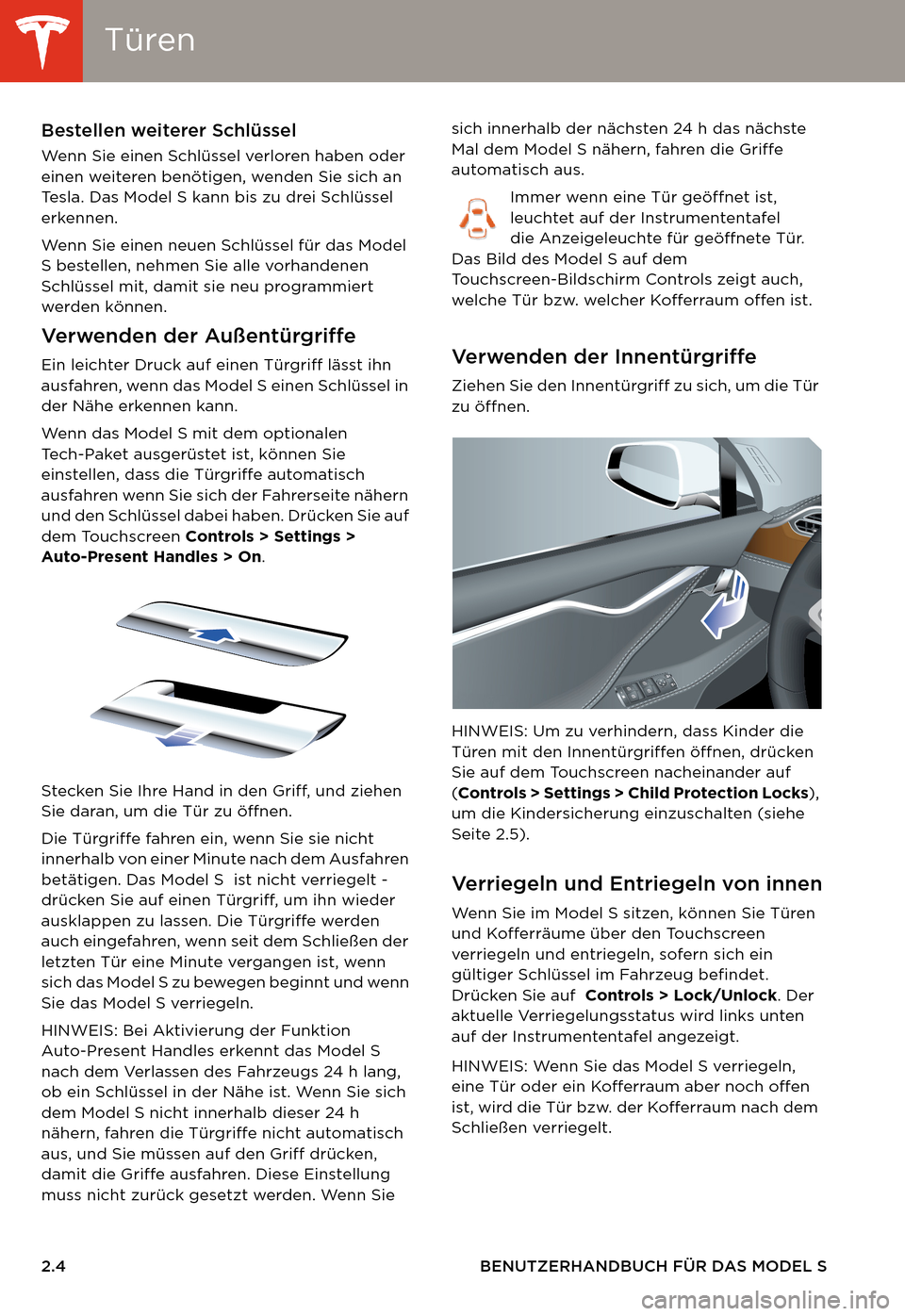

Page 12 of 174
TürenTüren
2.4 BENUTZERHANDBUCH FÜR DAS MODEL S
Bestellen weiterer Schlüssel
Wenn Sie einen Schlüssel verloren haben oder
einen weiteren benötigen, wenden Sie sich an
Tesla. Das Model S kann bis zu drei Schlüssel
erkennen.
Wenn Sie einen neuen Schlüssel für das Model
S bestellen, nehmen Sie alle vorhandenen
Schlüssel mit, damit sie neu programmiert
werden können.
Verwenden der Außentürgriffe
Ein leichter Druck auf einen Türgriff lässt ihn
ausfahren, wenn das Model S einen Schlüssel in
der Nähe erkennen kann.
Wenn das Model S mit dem optionalen
Tech-Paket ausgerüstet ist, können Sie
einstellen, dass die Türgriffe automatisch
ausfahren wenn Sie sich der Fahrerseite nähern
und den Schlüssel dabei haben. Drücken Sie auf
dem Touchscreen Controls > Settings >
Auto-Present Handles > On.
Stecken Sie Ihre Hand in den Griff, und ziehen
Sie daran, um die Tür zu öffnen.
Die Türgriffe fahren ein, wenn Sie sie nicht
innerhalb von einer Minute nach dem Ausfahren
betätigen. Das Model S ist nicht verriegelt -
drücken Sie auf einen Türgriff, um ihn wieder
ausklappen zu lassen. Die Türgriffe werden
auch eingefahren, wenn seit dem Schließen der
letzten Tür eine Minute vergangen ist, wenn
sich das Model S zu bewegen beginnt und wenn
Sie das Model S verriegeln.
HINWEIS: Bei Aktivierung der Funktion
Auto-Present Handles erkennt das Model S
nach dem Verlassen des Fahrzeugs 24 h lang,
ob ein Schlüssel in der Nähe ist. Wenn Sie sich
dem Model S nicht innerhalb dieser 24 h
nähern, fahren die Türgriffe nicht automatisch
aus, und Sie müssen auf den Griff drücken,
damit die Griffe ausfahren. Diese Einstellung
muss nicht zurück gesetzt werden. Wenn Sie sich innerhalb der nächsten 24 h das nächste
Mal dem Model S nähern, fahren die Griffe
automatisch aus.
Immer wenn eine Tür geöffnet ist,
leuchtet auf der Instrumententafel
die Anzeigeleuchte für geöffnete Tür.
Das Bild des Model S auf dem
Touchscreen-Bildschirm Controls zeigt auch,
welche Tür bzw. welcher Kofferraum offen ist.Verwenden der Innentürgriffe
Ziehen Sie den Innentürgriff zu sich, um die Tür
zu öffnen.
HINWEIS: Um zu verhindern, dass Kinder die
Türen mit den Innentürgriffen öffnen, drücken
Sie auf dem Touchscreen nacheinander auf
(Controls > Settings > Child Protection Locks),
um die Kindersicherung einzuschalten (siehe
Seite 2.5).
Verriegeln und Entriegeln von innen
Wenn Sie im Model S sitzen, können Sie Türen
und Kofferräume über den Touchscreen
verriegeln und entriegeln, sofern sich ein
gültiger Schlüssel im Fahrzeug befindet.
Drücken Sie auf Controls > Lock/Unlock. Der
aktuelle Verriegelungsstatus wird links unten
auf der Instrumententafel angezeigt.
HINWEIS: Wenn Sie das Model S verriegeln,
eine Tür oder ein Kofferraum aber noch offen
ist, wird die Tür bzw. der Kofferraum nach dem
Schließen verriegelt.

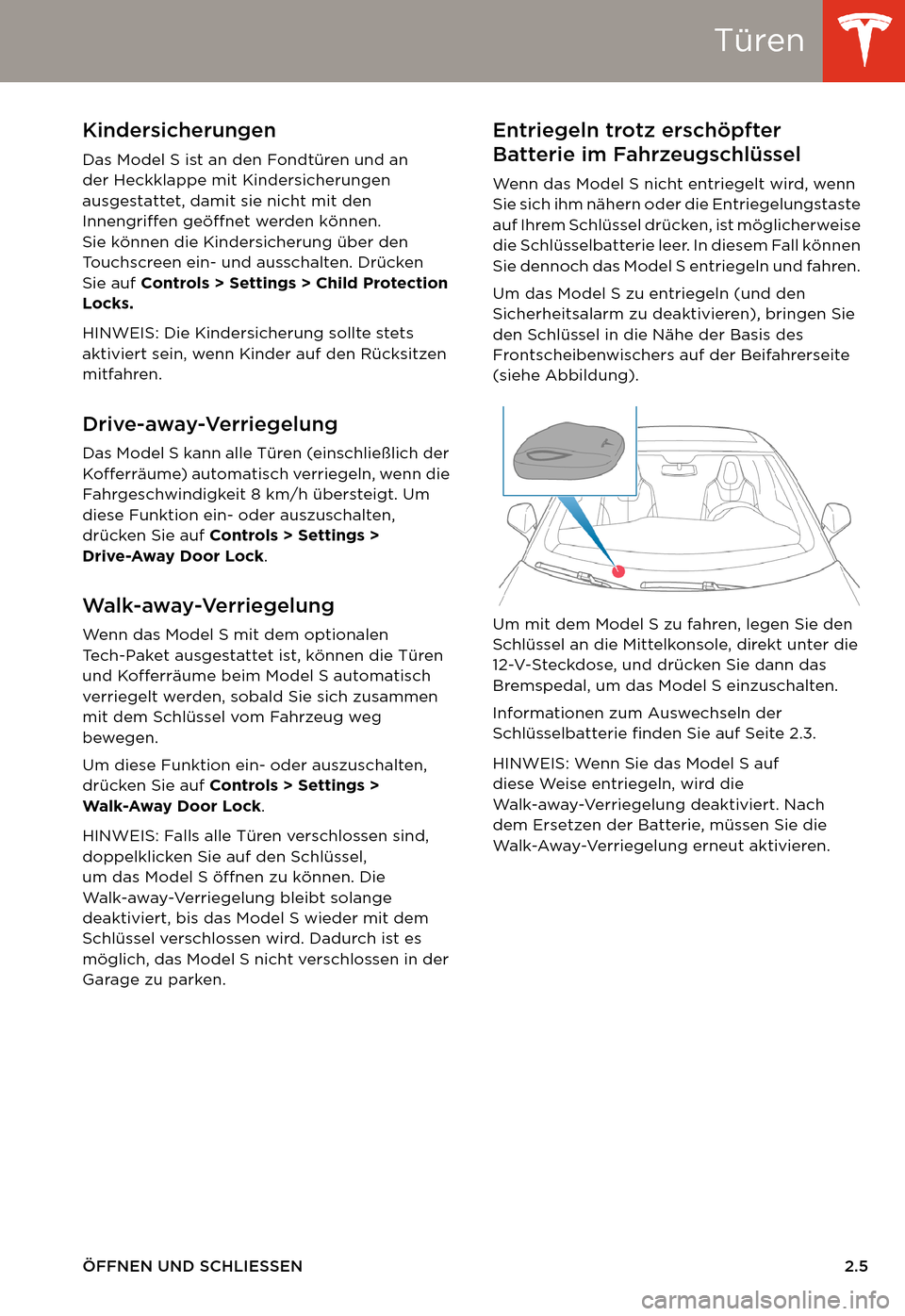

Page 13 of 174
Türen
ÖFFNEN UND SCHLIESSEN2.5
Kindersicherungen
Das Model S ist an den Fondtüren und an
der Heckklappe mit Kindersicherungen
ausgestattet, damit sie nicht mit den
Innengriffen geöffnet werden können.
Sie können die Kindersicherung über den
Touchscreen ein- und ausschalten. Drücken
Sie auf Controls > Settings > Child Protection
Locks.
HINWEIS: Die Kindersicherung sollte stets
aktiviert sein, wenn Kinder auf den Rücksitzen
mitfahren.
Drive-away-Verriegelung
Das Model S kann alle Türen (einschließlich der
Kofferräume) automatisch verriegeln, wenn die
Fahrgeschwindigkeit 8 km/h übersteigt. Um
diese Funktion ein- oder auszuschalten,
drücken Sie auf Controls > Settings >
Drive-Away Door Lock.
Walk-away-Verriegelung
Wenn das Model S mit dem optionalen
Tech-Paket ausgestattet ist, können die Türen
und Kofferräume beim Model S automatisch
verriegelt werden, sobald Sie sich zusammen
mit dem Schlüssel vom Fahrzeug weg
bewegen.
Um diese Funktion ein- oder auszuschalten,
drücken Sie auf Controls > Settings >
Wa l k -Aw ay D o o r L o c k.
HINWEIS: Falls alle Türen verschlossen sind,
doppelklicken Sie auf den Schlüssel,
um das Model S öffnen zu können. Die
Walk-away-Verriegelung bleibt solange
deaktiviert, bis das Model S wieder mit dem
Schlüssel verschlossen wird. Dadurch ist es
möglich, das Model S nicht verschlossen in der
Garage zu parken.
Entriegeln trotz erschöpfter
Batterie im Fahrzeugschlüssel
Wenn das Model S nicht entriegelt wird, wenn
Sie sich ihm nähern oder die Entriegelungstaste
auf Ihrem Schlüssel drücken, ist möglicherweise
die Schlüsselbatterie leer. In diesem Fall können
Sie dennoch das Model S entriegeln und fahren.
Um das Model S zu entriegeln (und den
Sicherheitsalarm zu deaktivieren), bringen Sie
den Schlüssel in die Nähe der Basis des
Frontscheibenwischers auf der Beifahrerseite
(siehe Abbildung).
Um mit dem Model S zu fahren, legen Sie den
Schlüssel an die Mittelkonsole, direkt unter die
12-V-Steckdose, und drücken Sie dann das
Bremspedal, um das Model S einzuschalten.
Informationen zum Auswechseln der
Schlüsselbatterie finden Sie auf Seite 2.3.
HINWEIS: Wenn Sie das Model S auf
diese Weise entriegeln, wird die
Walk-away-Verriegelung deaktiviert. Nach
dem Ersetzen der Batterie, müssen Sie die
Walk-Away-Verriegelung erneut aktivieren.
Page 14 of 174
TürenTüren
2.6 BENUTZERHANDBUCH FÜR DAS MODEL S

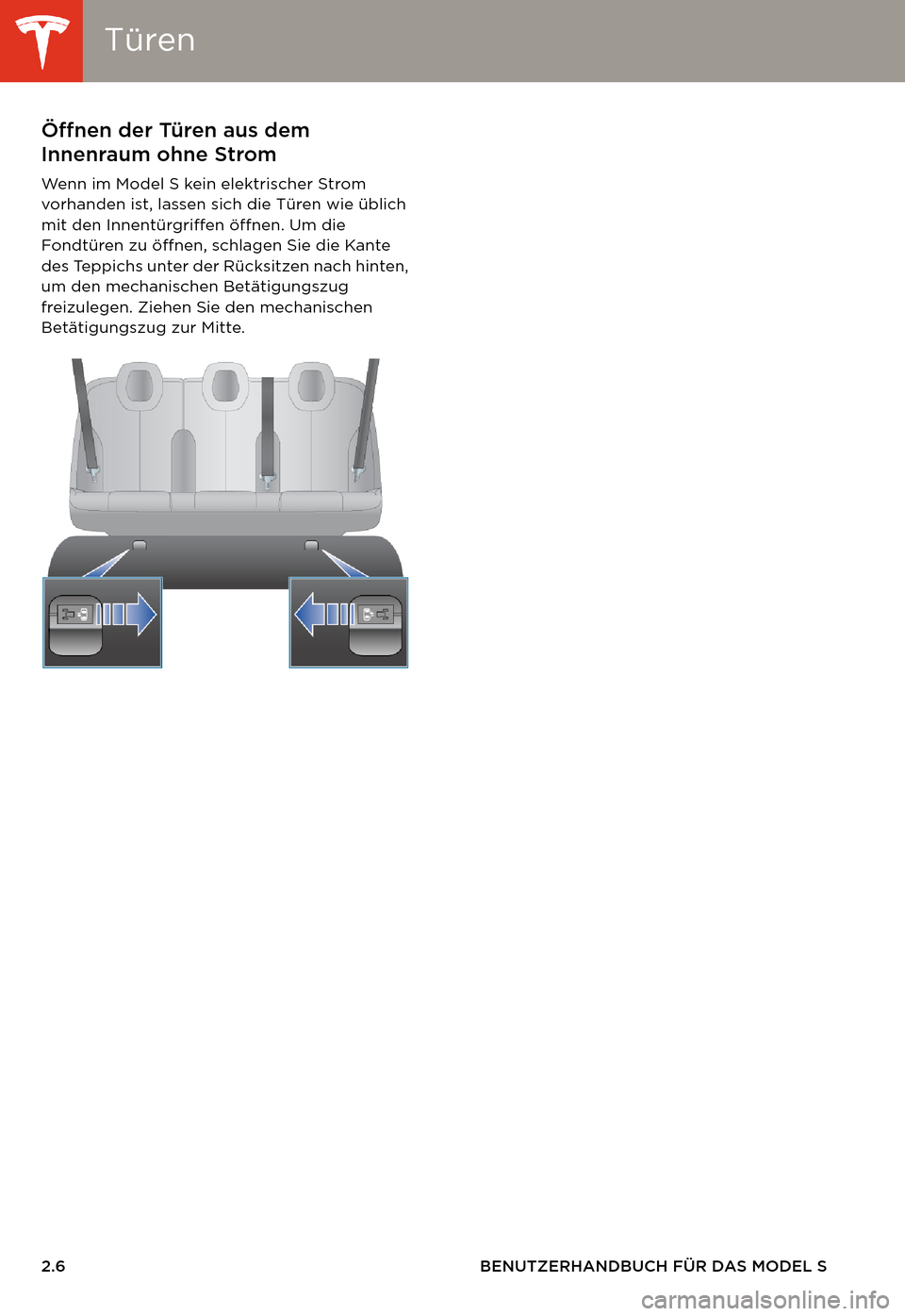

Öffnen der Türen aus dem
Innenraum ohne Strom
Wenn im Model S kein elektrischer Strom
vorhanden ist, lassen sich die Türen wie üblich
mit den Innentürgriffen öffnen. Um die
Fondtüren zu öffnen, schlagen Sie die Kante
des Teppichs unter der Rücksitzen nach hinten,
um den mechanischen Betätigungszug
freizulegen. Ziehen Sie den mechanischen
Betätigungszug zur Mitte.

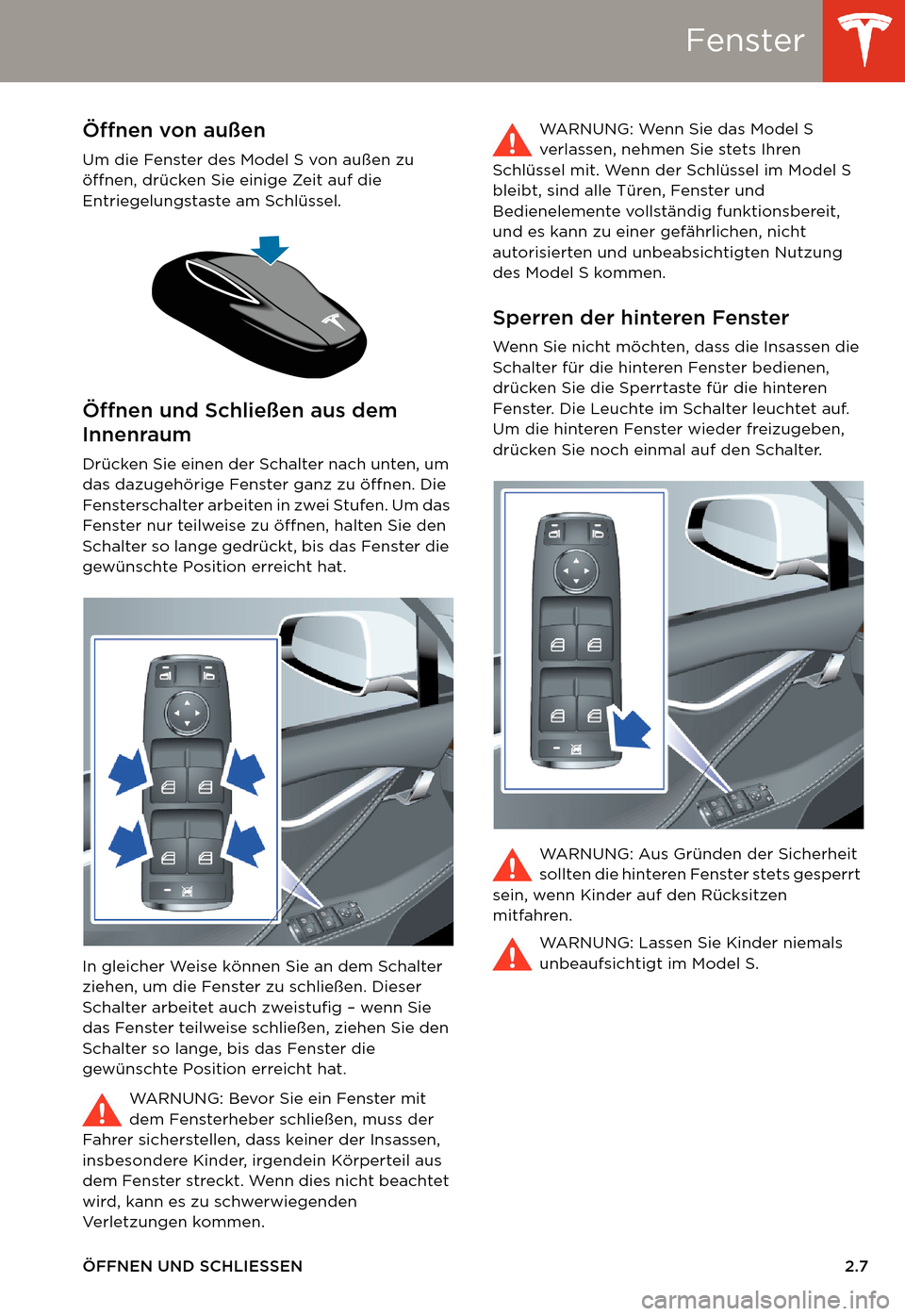

Page 15 of 174
Fenster
ÖFFNEN UND SCHLIESSEN2.7
FensterÖffnen von außen
Um die Fenster des Model S von außen zu
öffnen, drücken Sie einige Zeit auf die
Entriegelungstaste am Schlüssel.
Öffnen und Schließen aus dem
Innenraum
Drücken Sie einen der Schalter nach unten, um
das dazugehörige Fenster ganz zu öffnen. Die
Fensterschalter arbeiten in zwei Stufen. Um das
Fenster nur teilweise zu öffnen, halten Sie den
Schalter so lange gedrückt, bis das Fenster die
gewünschte Position erreicht hat.
In gleicher Weise können Sie an dem Schalter
ziehen, um die Fenster zu schließen. Dieser
Schalter arbeitet auch zweistufig – wenn Sie
das Fenster teilweise schließen, ziehen Sie den
Schalter so lange, bis das Fenster die
gewünschte Position erreicht hat.
WARNUNG: Bevor Sie ein Fenster mit
dem Fensterheber schließen, muss der
Fahrer sicherstellen, dass keiner der Insassen,
insbesondere Kinder, irgendein Körperteil aus
dem Fenster streckt. Wenn dies nicht beachtet
wird, kann es zu schwerwiegenden
Verletzungen kommen.WARNUNG: Wenn Sie das Model S
verlassen, nehmen Sie stets Ihren
Schlüssel mit. Wenn der Schlüssel im Model S
bleibt, sind alle Türen, Fenster und
Bedienelemente vollständig funktionsbereit,
und es kann zu einer gefährlichen, nicht
autorisierten und unbeabsichtigten Nutzung
des Model S kommen.
Sperren der hinteren Fenster
Wenn Sie nicht möchten, dass die Insassen die
Schalter für die hinteren Fenster bedienen,
drücken Sie die Sperrtaste für die hinteren
Fenster. Die Leuchte im Schalter leuchtet auf.
Um die hinteren Fenster wieder freizugeben,
drücken Sie noch einmal auf den Schalter.
WARNUNG: Aus Gründen der Sicherheit
sollten die hinteren Fenster stets gesperrt
sein, wenn Kinder auf den Rücksitzen
mitfahren.
WARNUNG: Lassen Sie Kinder niemals
unbeaufsichtigt im Model S.

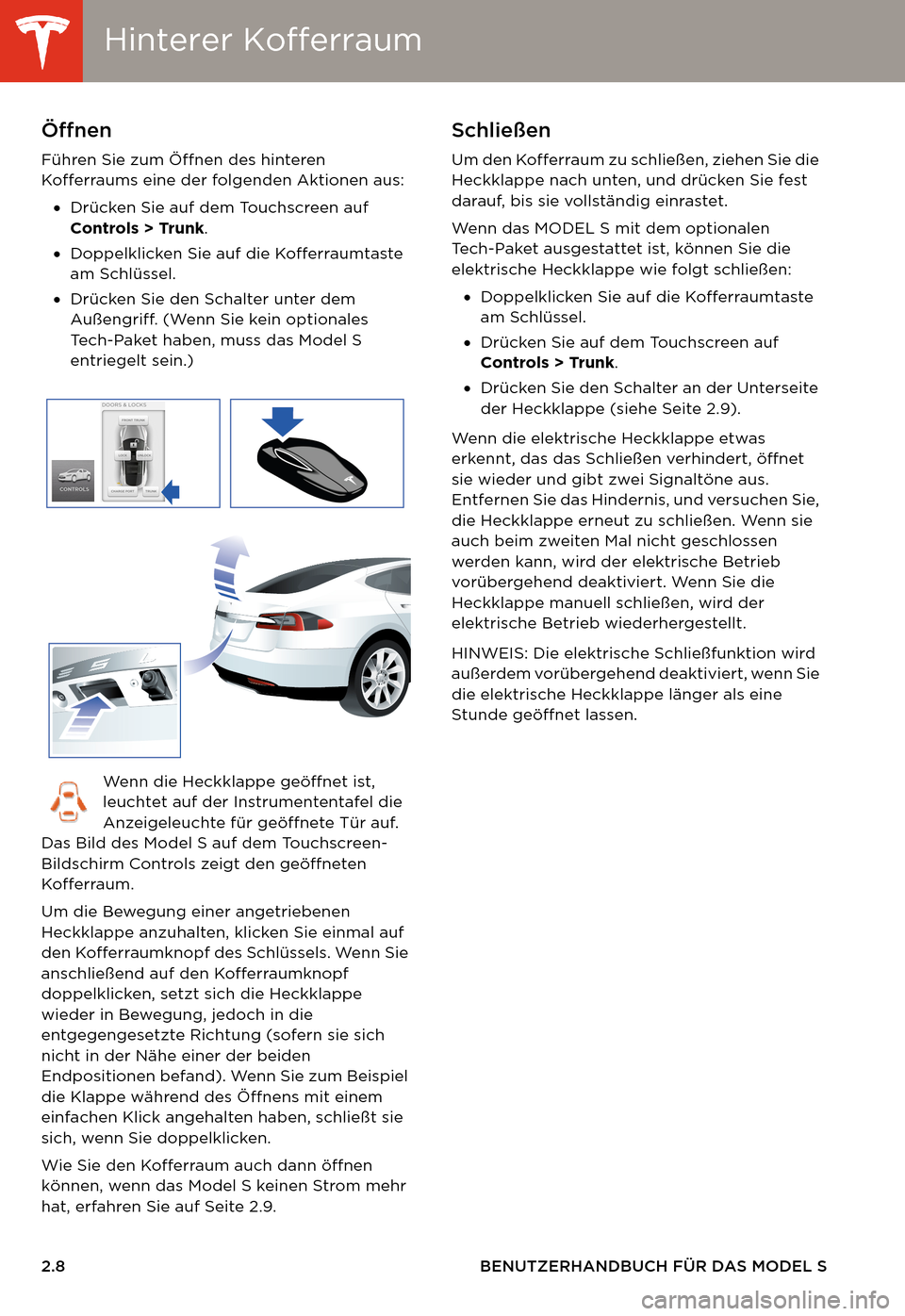

Page 16 of 174
Hinterer KofferraumHinterer Kofferraum
2.8 BENUTZERHANDBUCH FÜR DAS MODEL S
Hinterer KofferraumÖffnen
Führen Sie zum Öffnen des hinteren
Kofferraums eine der folgenden Aktionen aus:
•Drücken Sie auf dem Touchscreen auf
Controls > Trunk.
•Doppelklicken Sie auf die Kofferraumtaste
am Schlüssel.
•Drücken Sie den Schalter unter dem
Außengriff. (Wenn Sie kein optionales
Tech-Paket haben, muss das Model S
entriegelt sein.)
Wenn die Heckklappe geöffnet ist,
leuchtet auf der Instrumententafel die
Anzeigeleuchte für geöffnete Tür auf.
Das Bild des Model S auf dem Touchscreen-
Bildschirm Controls zeigt den geöffneten
Kofferraum.
Um die Bewegung einer angetriebenen
Heckklappe anzuhalten, klicken Sie einmal auf
den Kofferraumknopf des Schlüssels. Wenn Sie
anschließend auf den Kofferraumknopf
doppelklicken, setzt sich die Heckklappe
wieder in Bewegung, jedoch in die
entgegengesetzte Richtung (sofern sie sich
nicht in der Nähe einer der beiden
Endpositionen befand). Wenn Sie zum Beispiel
die Klappe während des Öffnens mit einem
einfachen Klick angehalten haben, schließt sie
sich, wenn Sie doppelklicken.
Wie Sie den Kofferraum auch dann öffnen
können, wenn das Model S keinen Strom mehr
hat, erfahren Sie auf Seite 2.9.
Schließen
Um den Kofferraum zu schließen, ziehen Sie die
Heckklappe nach unten, und drücken Sie fest
darauf, bis sie vollständig einrastet.
Wenn das MODEL S mit dem optionalen
Tech-Paket ausgestattet ist, können Sie die
elektrische Heckklappe wie folgt schließen:
•Doppelklicken Sie auf die Kofferraumtaste
am Schlüssel.
•Drücken Sie auf dem Touchscreen auf
Controls > Trunk.
•Drücken Sie den Schalter an der Unterseite
der Heckklappe (siehe Seite 2.9).
Wenn die elektrische Heckklappe etwas
erkennt, das das Schließen verhindert, öffnet
sie wieder und gibt zwei Signaltöne aus.
Entfernen Sie das Hindernis, und versuchen Sie,
die Heckklappe erneut zu schließen. Wenn sie
auch beim zweiten Mal nicht geschlossen
werden kann, wird der elektrische Betrieb
vorübergehend deaktiviert. Wenn Sie die
Heckklappe manuell schließen, wird der
elektrische Betrieb wiederhergestellt.
HINWEIS: Die elektrische Schließfunktion wird
außerdem vorübergehend deaktiviert, wenn Sie
die elektrische Heckklappe länger als eine
Stunde geöffnet lassen.
Page 17 of 174

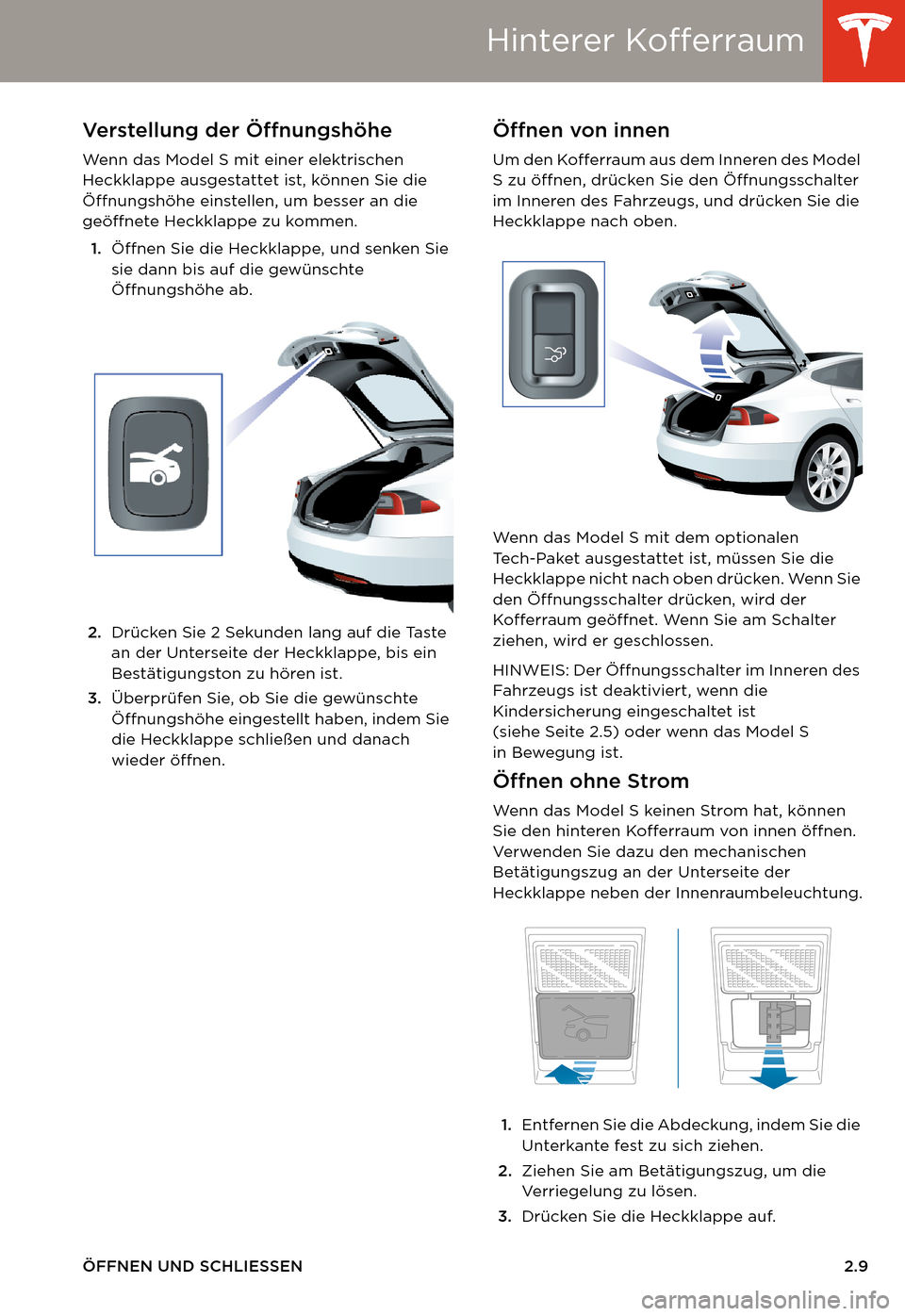

Hinterer Kofferraum
ÖFFNEN UND SCHLIESSEN2.9
Verstellung der Öffnungshöhe
Wenn das Model S mit einer elektrischen
Heckklappe ausgestattet ist, können Sie die
Öffnungshöhe einstellen, um besser an die
geöffnete Heckklappe zu kommen.
1.Öffnen Sie die Heckklappe, und senken Sie
sie dann bis auf die gewünschte
Öffnungshöhe ab.
2.Drücken Sie 2 Sekunden lang auf die Taste
an der Unterseite der Heckklappe, bis ein
Bestätigungston zu hören ist.
3.Überprüfen Sie, ob Sie die gewünschte
Öffnungshöhe eingestellt haben, indem Sie
die Heckklappe schließen und danach
wieder öffnen.
Öffnen von innen
Um den Kofferraum aus dem Inneren des Model
S zu öffnen, drücken Sie den Öffnungsschalter
im Inneren des Fahrzeugs, und drücken Sie die
Heckklappe nach oben.
Wenn das Model S mit dem optionalen
Tech-Paket ausgestattet ist, müssen Sie die
Heckklappe nicht nach oben drücken. Wenn Sie
den Öffnungsschalter drücken, wird der
Kofferraum geöffnet. Wenn Sie am Schalter
ziehen, wird er geschlossen.
HINWEIS: Der Öffnungsschalter im Inneren des
Fahrzeugs ist deaktiviert, wenn die
Kindersicherung eingeschaltet ist
(siehe Seite 2.5) oder wenn das Model S
in Bewegung ist.
Öffnen ohne Strom
Wenn das Model S keinen Strom hat, können
Sie den hinteren Kofferraum von innen öffnen.
Verwenden Sie dazu den mechanischen
Betätigungszug an der Unterseite der
Heckklappe neben der Innenraumbeleuchtung.
1.Entfernen Sie die Abdeckung, indem Sie die
Unterkante fest zu sich ziehen.
2.Ziehen Sie am Betätigungszug, um die
Verriegelung zu lösen.
3.Drücken Sie die Heckklappe auf.
Page 18 of 174

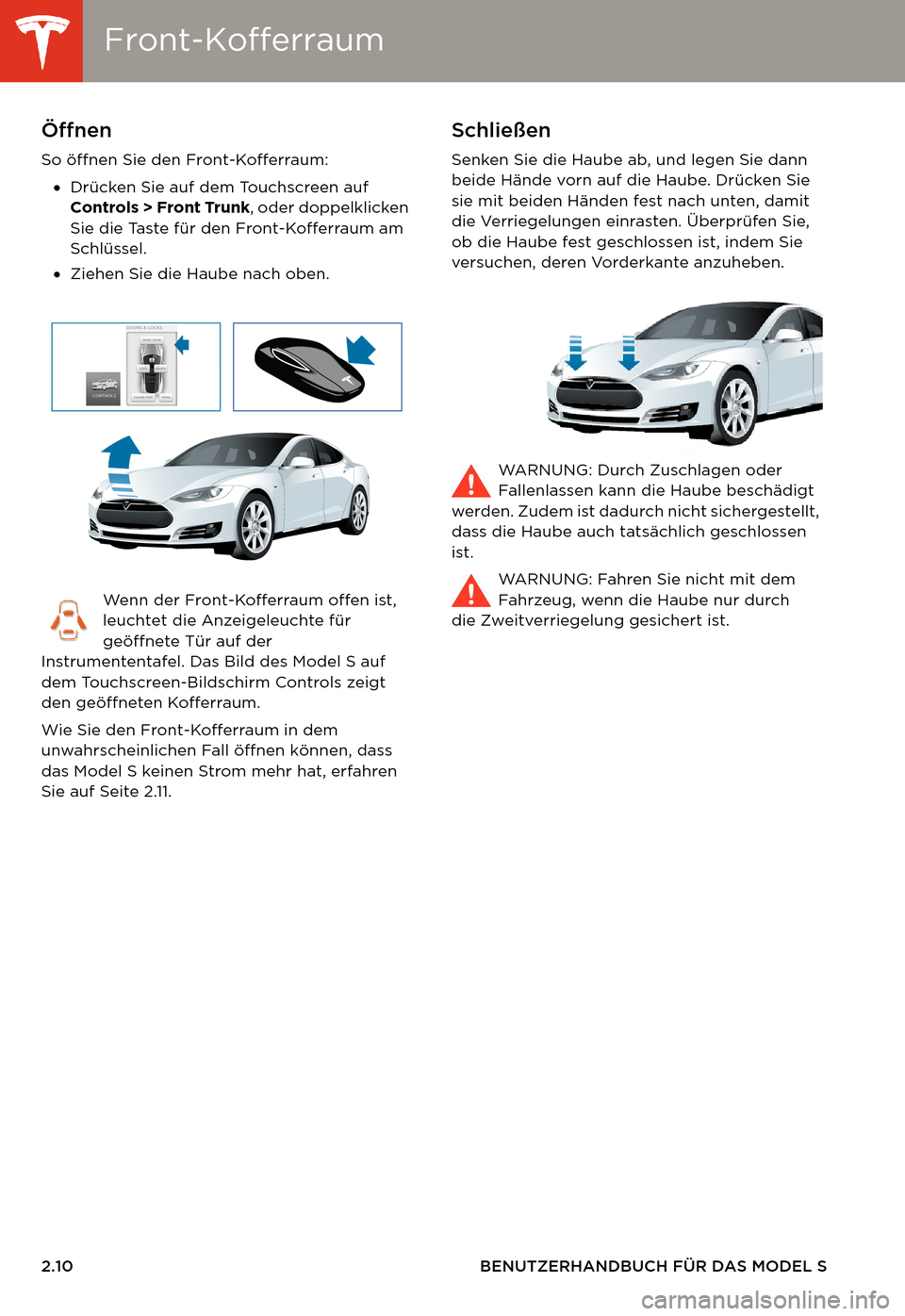

Front-KofferraumFront-Kofferraum
2.10 BENUTZERHANDBUCH FÜR DAS MODEL S
Front-KofferraumÖffnen
So öffnen Sie den Front-Kofferraum:
•Drücken Sie auf dem Touchscreen auf
Controls > Front Trunk, oder doppelklicken
Sie die Taste für den Front-Kofferraum am
Schlüssel.
•Ziehen Sie die Haube nach oben.
Wenn der Front-Kofferraum offen ist,
leuchtet die Anzeigeleuchte für
geöffnete Tür auf der
Instrumententafel. Das Bild des Model S auf
dem Touchscreen-Bildschirm Controls zeigt
den geöffneten Kofferraum.
Wie Sie den Front-Kofferraum in dem
unwahrscheinlichen Fall öffnen können, dass
das Model S keinen Strom mehr hat, erfahren
Sie auf Seite 2.11.
Schließen
Senken Sie die Haube ab, und legen Sie dann
beide Hände vorn auf die Haube. Drücken Sie
sie mit beiden Händen fest nach unten, damit
die Verriegelungen einrasten. Überprüfen Sie,
ob die Haube fest geschlossen ist, indem Sie
versuchen, deren Vorderkante anzuheben.
WARNUNG: Durch Zuschlagen oder
Fallenlassen kann die Haube beschädigt
werden. Zudem ist dadurch nicht sichergestellt,
dass die Haube auch tatsächlich geschlossen
ist.
WARNUNG: Fahren Sie nicht mit dem
Fahrzeug, wenn die Haube nur durch
die Zweitverriegelung gesichert ist.
Page 19 of 174

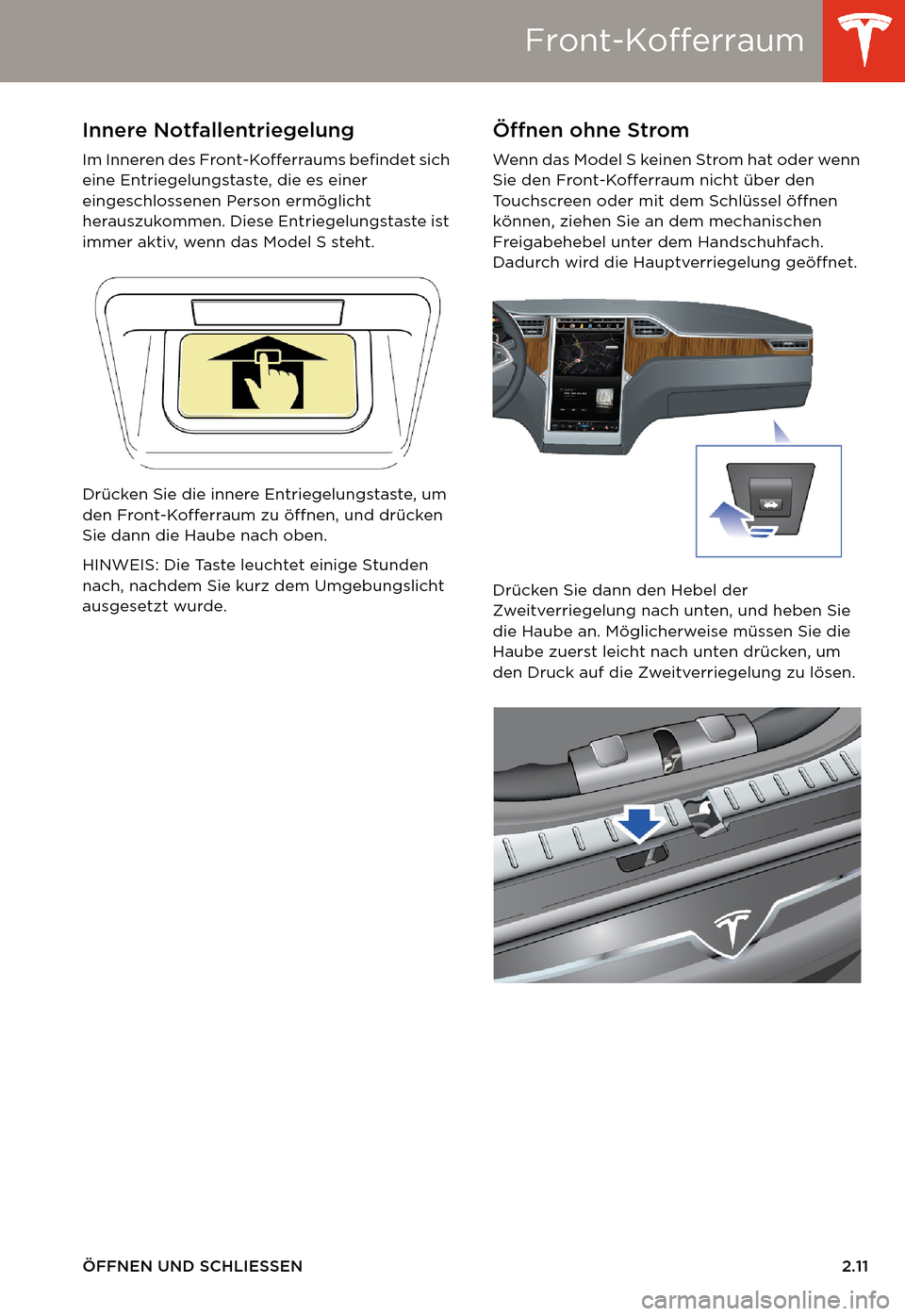

Front-Kofferraum
ÖFFNEN UND SCHLIESSEN2.11
Innere Notfallentriegelung
Im Inneren des Front-Kofferraums befindet sich
eine Entriegelungstaste, die es einer
eingeschlossenen Person ermöglicht
herauszukommen. Diese Entriegelungstaste ist
immer aktiv, wenn das Model S steht.
Drücken Sie die innere Entriegelungstaste, um
den Front-Kofferraum zu öffnen, und drücken
Sie dann die Haube nach oben.
HINWEIS: Die Taste leuchtet einige Stunden
nach, nachdem Sie kurz dem Umgebungslicht
ausgesetzt wurde.
Öffnen ohne Strom
Wenn das Model S keinen Strom hat oder wenn
Sie den Front-Kofferraum nicht über den
Touchscreen oder mit dem Schlüssel öffnen
können, ziehen Sie an dem mechanischen
Freigabehebel unter dem Handschuhfach.
Dadurch wird die Hauptverriegelung geöffnet.
Drücken Sie dann den Hebel der
Zweitverriegelung nach unten, und heben Sie
die Haube an. Möglicherweise müssen Sie die
Haube zuerst leicht nach unten drücken, um
den Druck auf die Zweitverriegelung zu lösen.
Page 20 of 174

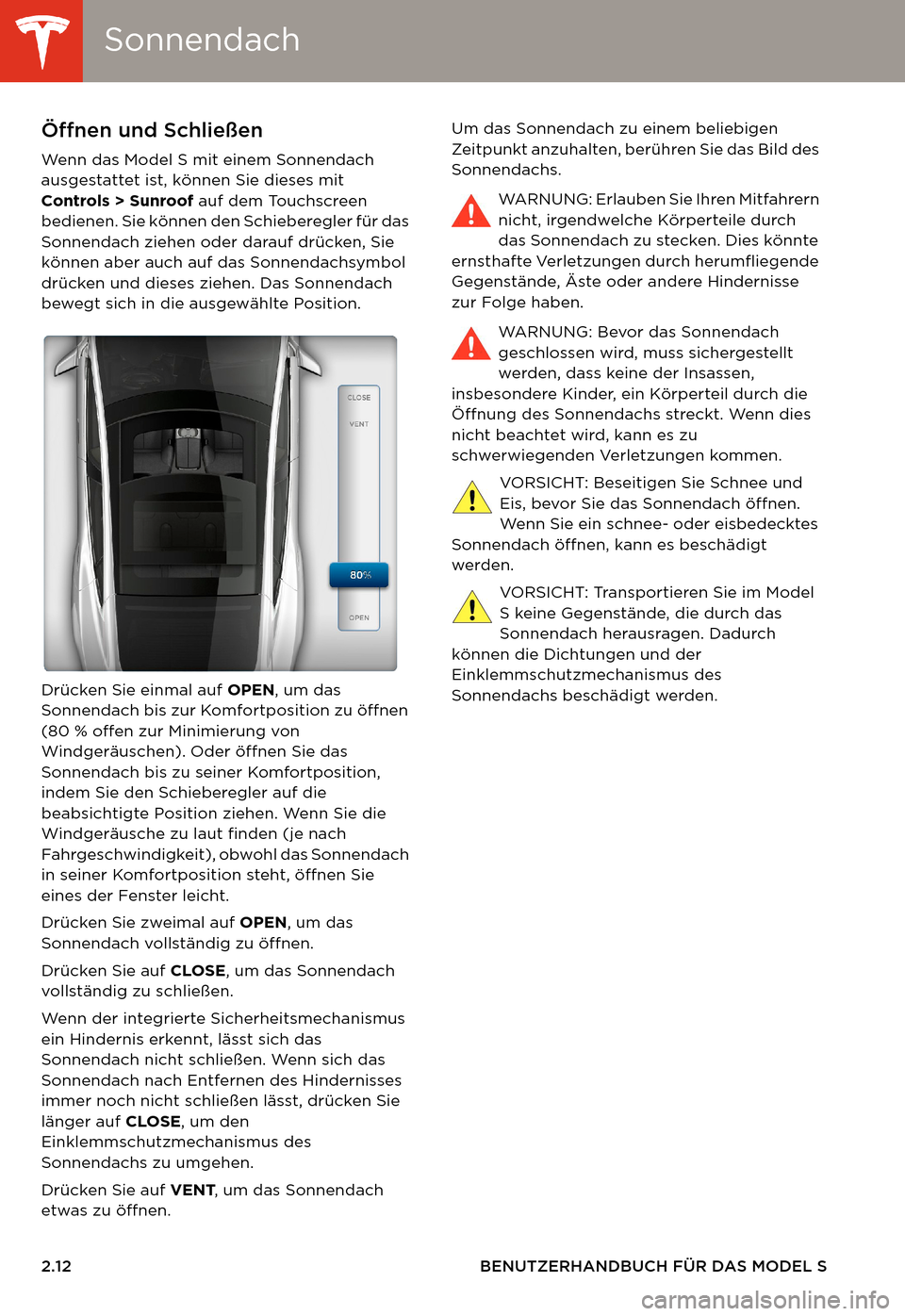

SonnendachSonnendach
2.12 BENUTZERHANDBUCH FÜR DAS MODEL S
SonnendachÖffnen und Schließen
Wenn das Model S mit einem Sonnendach
ausgestattet ist, können Sie dieses mit
Controls > Sunroof auf dem Touchscreen
bedienen. Sie können den Schieberegler für das
Sonnendach ziehen oder darauf drücken, Sie
können aber auch auf das Sonnendachsymbol
drücken und dieses ziehen. Das Sonnendach
bewegt sich in die ausgewählte Position.
Drücken Sie einmal auf OPEN, um das
Sonnendach bis zur Komfortposition zu öffnen
(80 % offen zur Minimierung von
Windgeräuschen). Oder öffnen Sie das
Sonnendach bis zu seiner Komfortposition,
indem Sie den Schieberegler auf die
beabsichtigte Position ziehen. Wenn Sie die
Windgeräusche zu laut finden (je nach
Fahrgeschwindigkeit), obwohl das Sonnendach
in seiner Komfortposition steht, öffnen Sie
eines der Fenster leicht.
Drücken Sie zweimal auf OPEN, um das
Sonnendach vollständig zu öffnen.
Drücken Sie auf CLOSE, um das Sonnendach
vollständig zu schließen.
Wenn der integrierte Sicherheitsmechanismus
ein Hindernis erkennt, lässt sich das
Sonnendach nicht schließen. Wenn sich das
Sonnendach nach Entfernen des Hindernisses
immer noch nicht schließen lässt, drücken Sie
länger auf CLOSE, um den
Einklemmschutzmechanismus des
Sonnendachs zu umgehen.
Drücken Sie auf VENT, um das Sonnendach
etwas zu öffnen.Um das Sonnendach zu einem beliebigen
Zeitpunkt anzuhalten, berühren Sie das Bild des
Sonnendachs.
WARNUNG: Erlauben Sie Ihren Mitfahrern
nicht, irgendwelche Körperteile durch
das Sonnendach zu stecken. Dies könnte
ernsthafte Verletzungen durch herumfliegende
Gegenstände, Äste oder andere Hindernisse
zur Folge haben.
WARNUNG: Bevor das Sonnendach
geschlossen wird, muss sichergestellt
werden, dass keine der Insassen,
insbesondere Kinder, ein Körperteil durch die
Öffnung des Sonnendachs streckt. Wenn dies
nicht beachtet wird, kann es zu
schwerwiegenden Verletzungen kommen.
VORSICHT: Beseitigen Sie Schnee und
Eis, bevor Sie das Sonnendach öffnen.
Wenn Sie ein schnee- oder eisbedecktes
Sonnendach öffnen, kann es beschädigt
werden.
VORSICHT: Transportieren Sie im Model
S keine Gegenstände, die durch das
Sonnendach herausragen. Dadurch
können die Dichtungen und der
Einklemmschutzmechanismus des
Sonnendachs beschädigt werden.
