3.Überprüfen Sie die eingestellte Höhe,
indem Sie die Heckklappe schließen und
danach wieder öffnen.

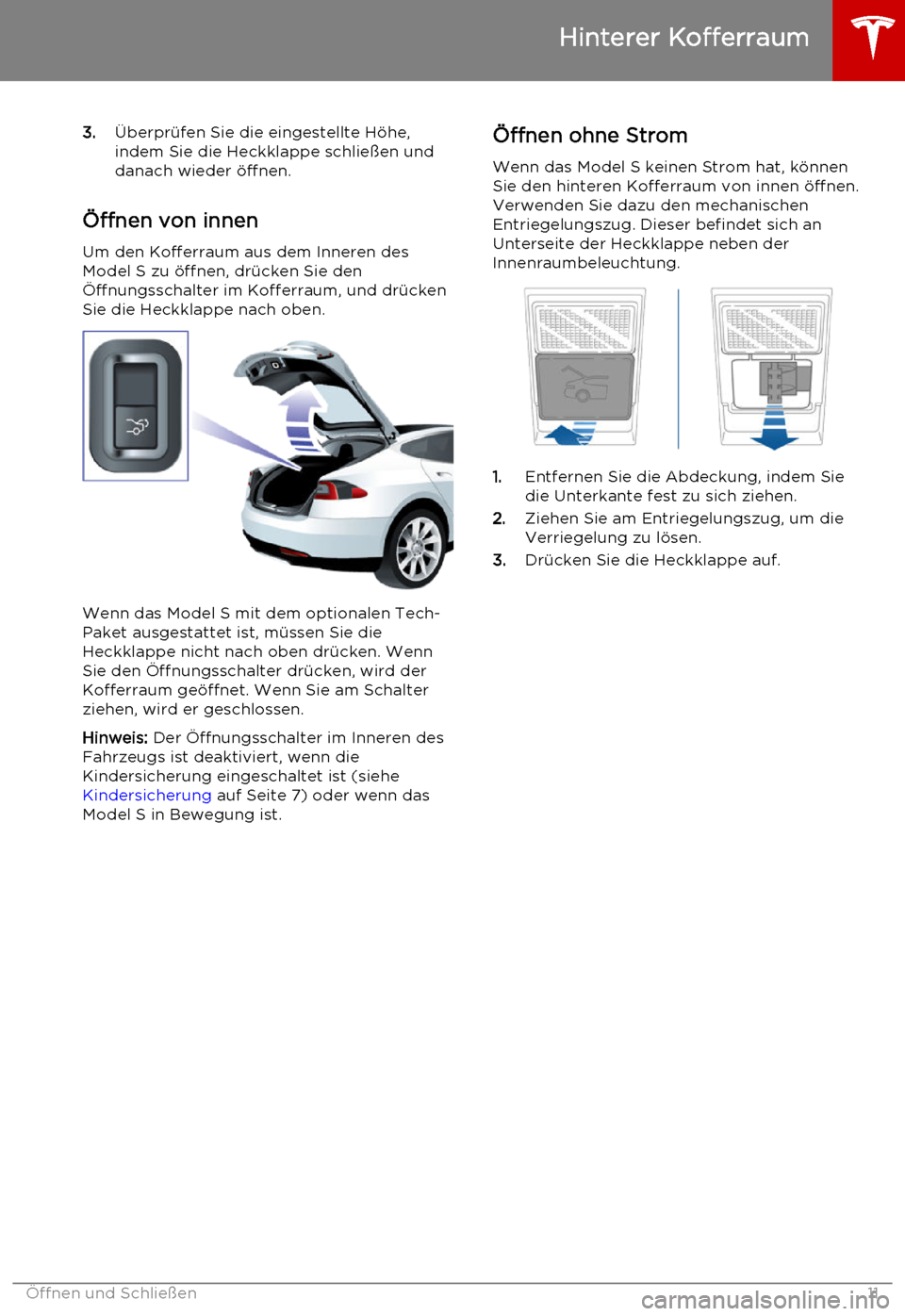

Öffnen von innen
Um den Kofferraum aus dem Inneren des
Model S zu öffnen, drücken Sie den
Öffnungsschalter im Kofferraum, und drücken
Sie die Heckklappe nach oben.
Wenn das Model S mit dem optionalen Tech-
Paket ausgestattet ist, müssen Sie die
Heckklappe nicht nach oben drücken. Wenn
Sie den Öffnungsschalter drücken, wird der Kofferraum geöffnet. Wenn Sie am Schalterziehen, wird er geschlossen.
Hinweis: Der Öffnungsschalter im Inneren des
Fahrzeugs ist deaktiviert, wenn die
Kindersicherung eingeschaltet ist (siehe Kindersicherung auf Seite 7) oder wenn das
Model S in Bewegung ist.
Öffnen ohne Strom
Wenn das Model S keinen Strom hat, könnenSie den hinteren Kofferraum von innen öffnen.Verwenden Sie dazu den mechanischenEntriegelungszug. Dieser befindet sich an
Unterseite der Heckklappe neben der
Innenraumbeleuchtung.
1. Entfernen Sie die Abdeckung, indem Sie
die Unterkante fest zu sich ziehen.
2. Ziehen Sie am Entriegelungszug, um die
Verriegelung zu lösen.
3. Drücken Sie die Heckklappe auf.
Hinterer Kofferraum
Öffnen und Schließen11

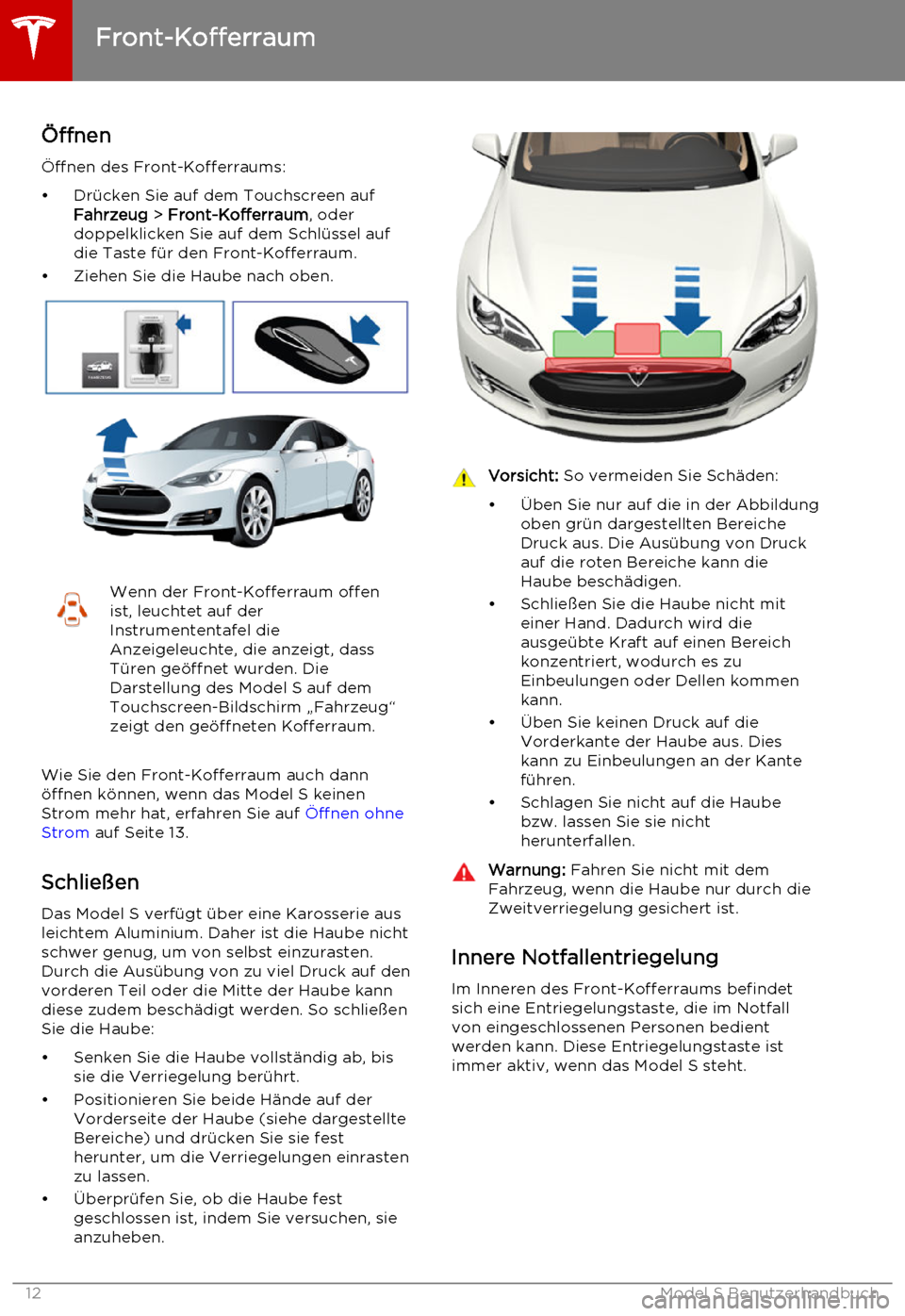

Öffnen
Öffnen des Front-Kofferraums:
• Drücken Sie auf dem Touchscreen auf Fahrzeug > Front-Kofferraum , oder
doppelklicken Sie auf dem Schlüssel auf die Taste für den Front-Kofferraum.
• Ziehen Sie die Haube nach oben.Wenn der Front-Kofferraum offen
ist, leuchtet auf der
Instrumententafel die
Anzeigeleuchte, die anzeigt, dass
Türen geöffnet wurden. Die
Darstellung des Model S auf dem
Touchscreen-Bildschirm „Fahrzeug“
zeigt den geöffneten Kofferraum.
Wie Sie den Front-Kofferraum auch dann
öffnen können, wenn das Model S keinenStrom mehr hat, erfahren Sie auf Öffnen ohne
Strom auf Seite 13.
Schließen
Das Model S verfügt über eine Karosserie aus
leichtem Aluminium. Daher ist die Haube nicht
schwer genug, um von selbst einzurasten.
Durch die Ausübung von zu viel Druck auf den vorderen Teil oder die Mitte der Haube kann
diese zudem beschädigt werden. So schließen Sie die Haube:
• Senken Sie die Haube vollständig ab, bis sie die Verriegelung berührt.
• Positionieren Sie beide Hände auf der Vorderseite der Haube (siehe dargestellte
Bereiche) und drücken Sie sie fest
herunter, um die Verriegelungen einrasten zu lassen.
• Überprüfen Sie, ob die Haube fest geschlossen ist, indem Sie versuchen, sie
anzuheben.
Vorsicht: So vermeiden Sie Schäden:
• Üben Sie nur auf die in der Abbildung oben grün dargestellten Bereiche
Druck aus. Die Ausübung von Druck
auf die roten Bereiche kann die
Haube beschädigen.
• Schließen Sie die Haube nicht mit einer Hand. Dadurch wird die
ausgeübte Kraft auf einen Bereich
konzentriert, wodurch es zu
Einbeulungen oder Dellen kommen
kann.
• Üben Sie keinen Druck auf die Vorderkante der Haube aus. Dies
kann zu Einbeulungen an der Kante
führen.
• Schlagen Sie nicht auf die Haube bzw. lassen Sie sie nicht
herunterfallen.Warnung: Fahren Sie nicht mit dem
Fahrzeug, wenn die Haube nur durch die
Zweitverriegelung gesichert ist.
Innere Notfallentriegelung
Im Inneren des Front-Kofferraums befindet
sich eine Entriegelungstaste, die im Notfall
von eingeschlossenen Personen bedient
werden kann. Diese Entriegelungstaste ist
immer aktiv, wenn das Model S steht.
Front-Kofferraum
12Model S Benutzerhandbuch

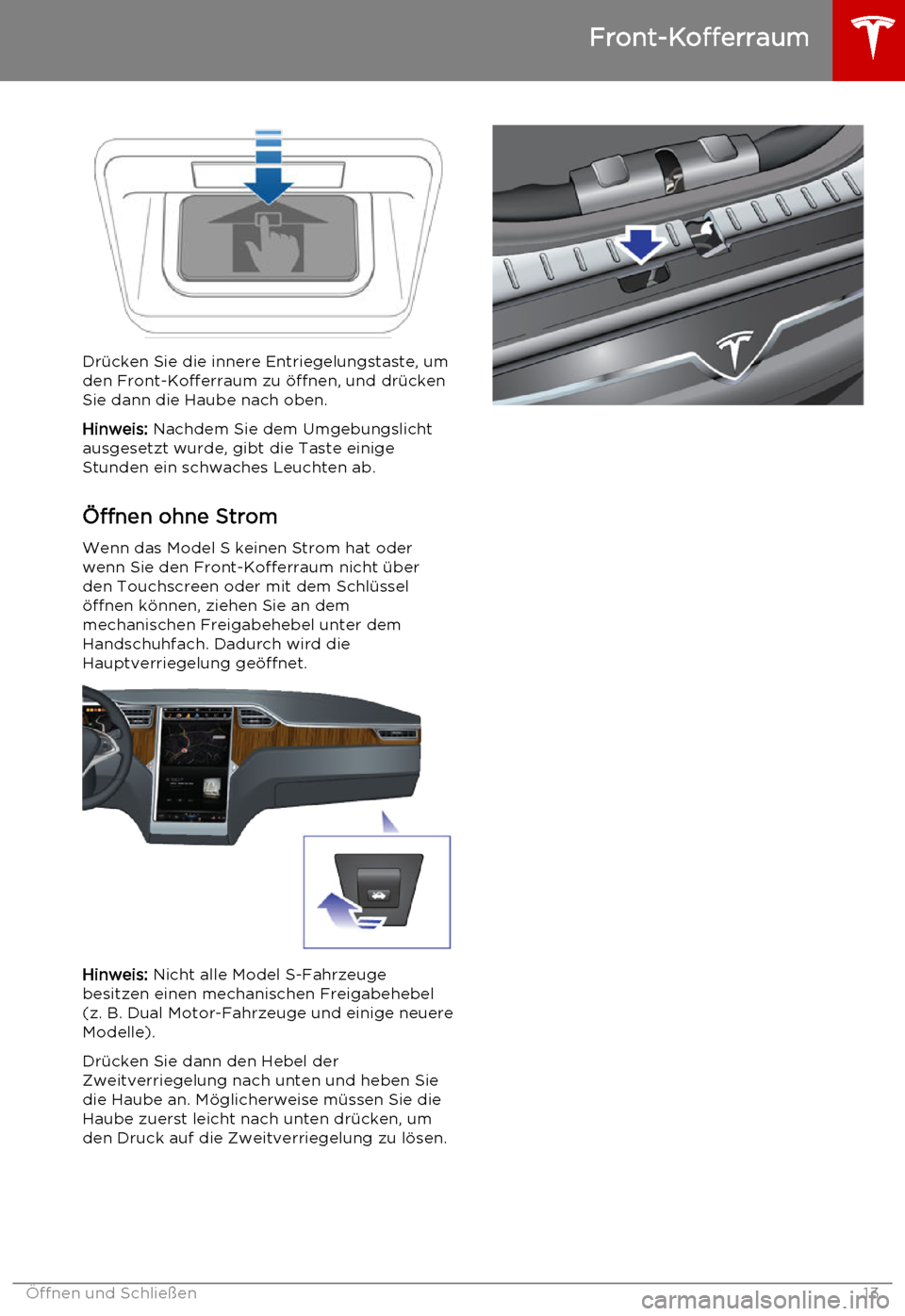

Drücken Sie die innere Entriegelungstaste, umden Front-Kofferraum zu öffnen, und drücken
Sie dann die Haube nach oben.
Hinweis: Nachdem Sie dem Umgebungslicht
ausgesetzt wurde, gibt die Taste einige
Stunden ein schwaches Leuchten ab.
Öffnen ohne Strom Wenn das Model S keinen Strom hat oder
wenn Sie den Front-Kofferraum nicht über den Touchscreen oder mit dem Schlüssel
öffnen können, ziehen Sie an dem
mechanischen Freigabehebel unter dem
Handschuhfach. Dadurch wird die Hauptverriegelung geöffnet.
Hinweis: Nicht alle Model S-Fahrzeuge
besitzen einen mechanischen Freigabehebel
(z. B. Dual Motor-Fahrzeuge und einige neuere
Modelle).
Drücken Sie dann den Hebel der
Zweitverriegelung nach unten und heben Sie
die Haube an. Möglicherweise müssen Sie die Haube zuerst leicht nach unten drücken, um
den Druck auf die Zweitverriegelung zu lösen.
Front-Kofferraum
Öffnen und Schließen13

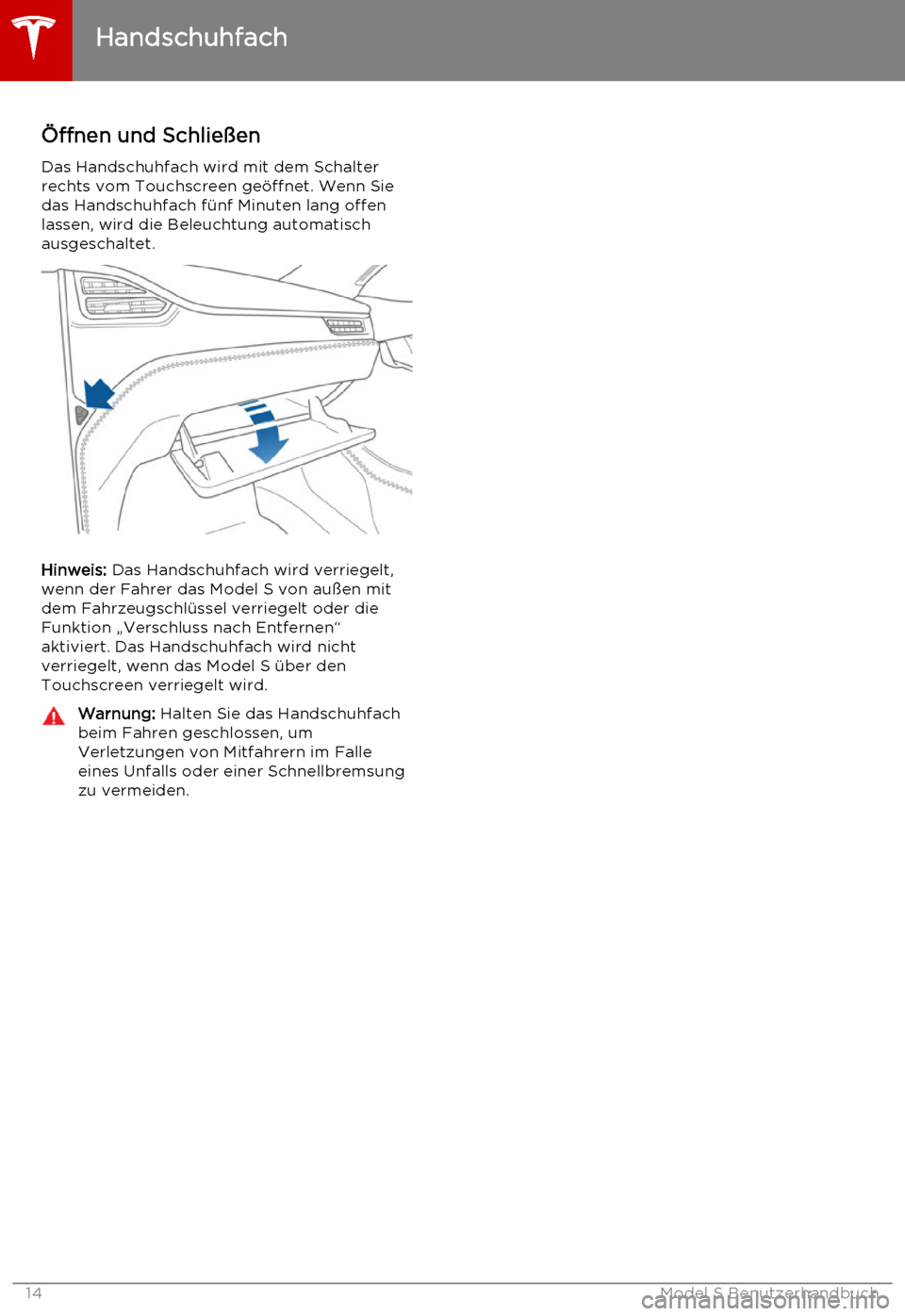

Öffnen und Schließen
Das Handschuhfach wird mit dem Schalter
rechts vom Touchscreen geöffnet. Wenn Sie
das Handschuhfach fünf Minuten lang offen lassen, wird die Beleuchtung automatischausgeschaltet.
Hinweis: Das Handschuhfach wird verriegelt,
wenn der Fahrer das Model S von außen mit
dem Fahrzeugschlüssel verriegelt oder die
Funktion „Verschluss nach Entfernen“ aktiviert. Das Handschuhfach wird nichtverriegelt, wenn das Model S über denTouchscreen verriegelt wird.
Warnung: Halten Sie das Handschuhfach
beim Fahren geschlossen, um
Verletzungen von Mitfahrern im Falle
eines Unfalls oder einer Schnellbremsung zu vermeiden.
Handschuhfach
14Model S Benutzerhandbuch

Öffnen und Schließen

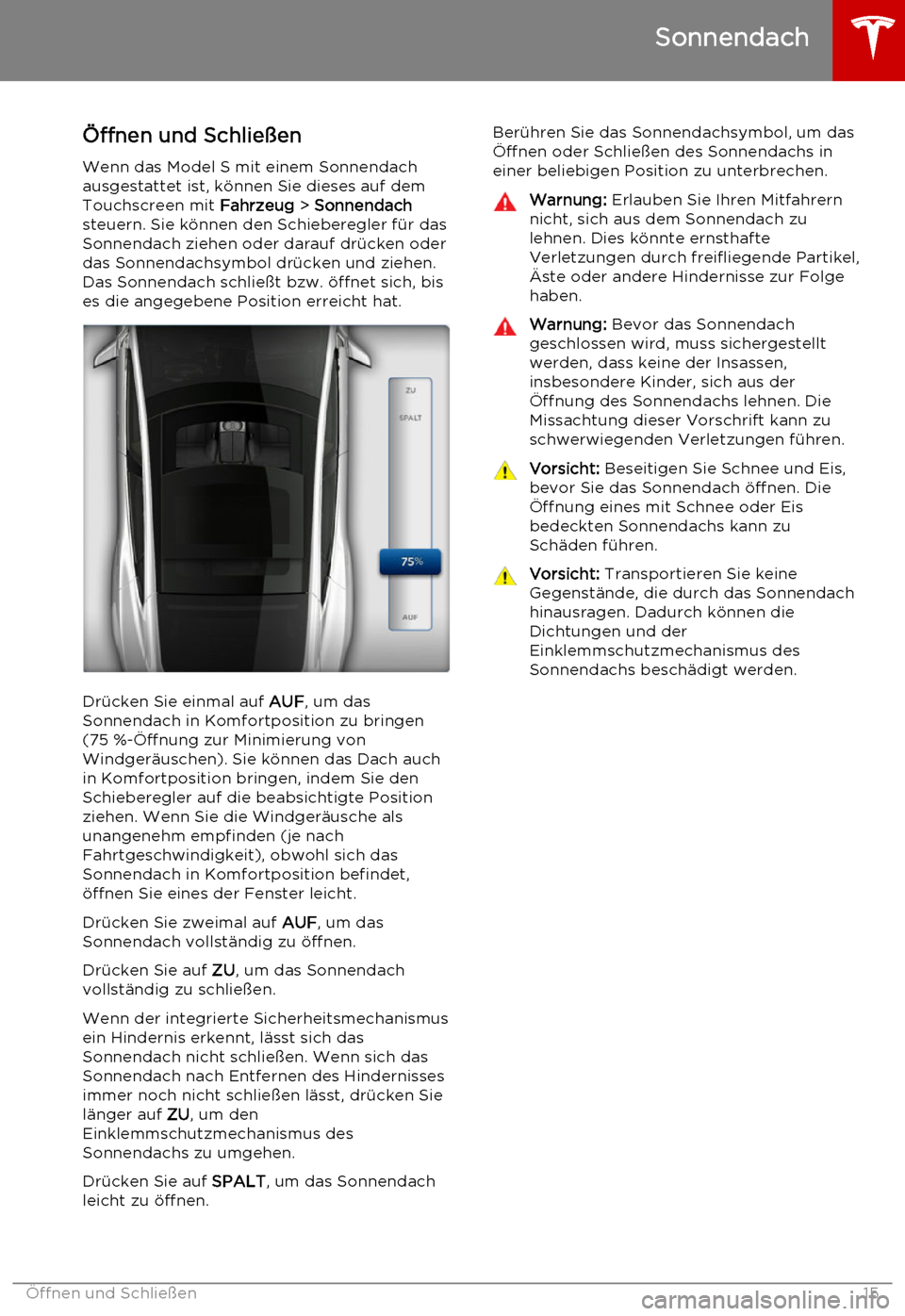

Wenn das Model S mit einem Sonnendach ausgestattet ist, können Sie dieses auf dem
Touchscreen mit Fahrzeug > Sonnendach
steuern. Sie können den Schieberegler für das Sonnendach ziehen oder darauf drücken oder
das Sonnendachsymbol drücken und ziehen.
Das Sonnendach schließt bzw. öffnet sich, bis es die angegebene Position erreicht hat.
Drücken Sie einmal auf AUF
, um das
Sonnendach in Komfortposition zu bringen
(75 %-Öffnung zur Minimierung von
Windgeräuschen). Sie können das Dach auch
in Komfortposition bringen, indem Sie den
Schieberegler auf die beabsichtigte Position
ziehen. Wenn Sie die Windgeräusche als
unangenehm empfinden (je nach
Fahrtgeschwindigkeit), obwohl sich das
Sonnendach in Komfortposition befindet,
öffnen Sie eines der Fenster leicht.
Drücken Sie zweimal auf AUF, um das
Sonnendach vollständig zu öffnen.
Drücken Sie auf ZU, um das Sonnendach
vollständig zu schließen.
Wenn der integrierte Sicherheitsmechanismus
ein Hindernis erkennt, lässt sich das
Sonnendach nicht schließen. Wenn sich das Sonnendach nach Entfernen des Hindernissesimmer noch nicht schließen lässt, drücken Sie
länger auf ZU, um den
Einklemmschutzmechanismus des
Sonnendachs zu umgehen.
Drücken Sie auf SPALT, um das Sonnendach
leicht zu öffnen.
Berühren Sie das Sonnendachsymbol, um das Öffnen oder Schließen des Sonnendachs ineiner beliebigen Position zu unterbrechen.Warnung: Erlauben Sie Ihren Mitfahrern
nicht, sich aus dem Sonnendach zu
lehnen. Dies könnte ernsthafte
Verletzungen durch freifliegende Partikel,
Äste oder andere Hindernisse zur Folge
haben.Warnung: Bevor das Sonnendach
geschlossen wird, muss sichergestellt
werden, dass keine der Insassen,
insbesondere Kinder, sich aus der
Öffnung des Sonnendachs lehnen. Die Missachtung dieser Vorschrift kann zuschwerwiegenden Verletzungen führen.Vorsicht: Beseitigen Sie Schnee und Eis,
bevor Sie das Sonnendach öffnen. Die Öffnung eines mit Schnee oder Eisbedeckten Sonnendachs kann zu
Schäden führen.Vorsicht: Transportieren Sie keine
Gegenstände, die durch das Sonnendach
hinausragen. Dadurch können die
Dichtungen und der
Einklemmschutzmechanismus des
Sonnendachs beschädigt werden.
Sonnendach
Öffnen und Schließen15

Öffnen und Schließen

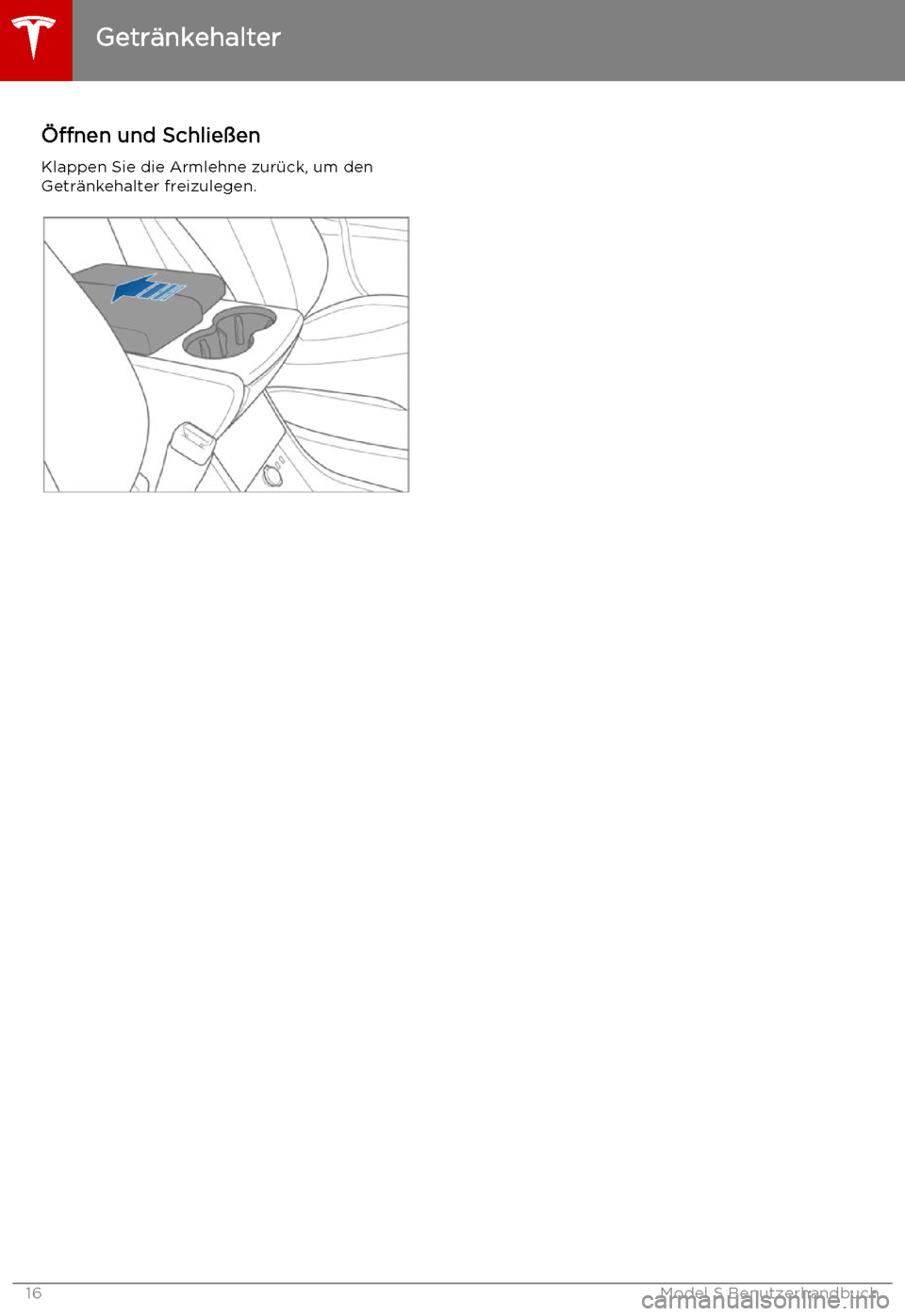

Klappen Sie die Armlehne zurück, um den
Getränkehalter freizulegen.
Getränkehalter
16Model S Benutzerhandbuch

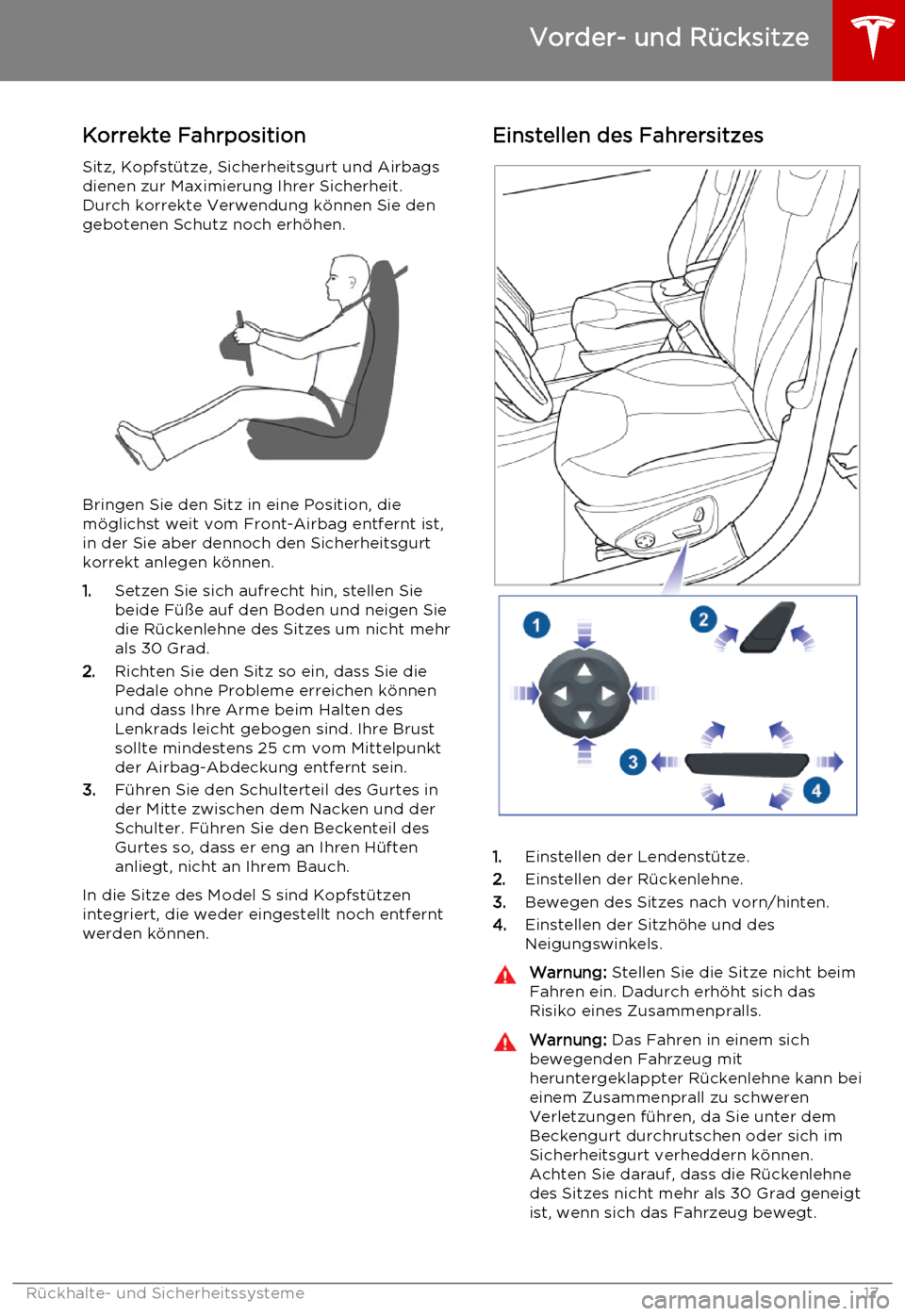

Korrekte Fahrposition
Sitz, Kopfstütze, Sicherheitsgurt und Airbags dienen zur Maximierung Ihrer Sicherheit.
Durch korrekte Verwendung können Sie den gebotenen Schutz noch erhöhen.
Bringen Sie den Sitz in eine Position, die
möglichst weit vom Front-Airbag entfernt ist, in der Sie aber dennoch den Sicherheitsgurt
korrekt anlegen können.
1. Setzen Sie sich aufrecht hin, stellen Sie
beide Füße auf den Boden und neigen Sie
die Rückenlehne des Sitzes um nicht mehr
als 30 Grad.
2. Richten Sie den Sitz so ein, dass Sie die
Pedale ohne Probleme erreichen können
und dass Ihre Arme beim Halten des
Lenkrads leicht gebogen sind. Ihre Brust
sollte mindestens 25 cm vom Mittelpunkt
der Airbag-Abdeckung entfernt sein.
3. Führen Sie den Schulterteil des Gurtes in
der Mitte zwischen dem Nacken und der Schulter. Führen Sie den Beckenteil des
Gurtes so, dass er eng an Ihren Hüften
anliegt, nicht an Ihrem Bauch.
In die Sitze des Model S sind Kopfstützen
integriert, die weder eingestellt noch entfernt werden können.
Einstellen des Fahrersitzes
1. Einstellen der Lendenstütze.
2. Einstellen der Rückenlehne.
3. Bewegen des Sitzes nach vorn/hinten.
4. Einstellen der Sitzhöhe und des
Neigungswinkels.
Warnung: Stellen Sie die Sitze nicht beim
Fahren ein. Dadurch erhöht sich das
Risiko eines Zusammenpralls.Warnung: Das Fahren in einem sich
bewegenden Fahrzeug mit
heruntergeklappter Rückenlehne kann bei
einem Zusammenprall zu schweren Verletzungen führen, da Sie unter dem
Beckengurt durchrutschen oder sich im Sicherheitsgurt verheddern können.
Achten Sie darauf, dass die Rückenlehne des Sitzes nicht mehr als 30 Grad geneigt
ist, wenn sich das Fahrzeug bewegt.
Vorder- und Rücksitze
Rückhalte- und Sicherheitssysteme17

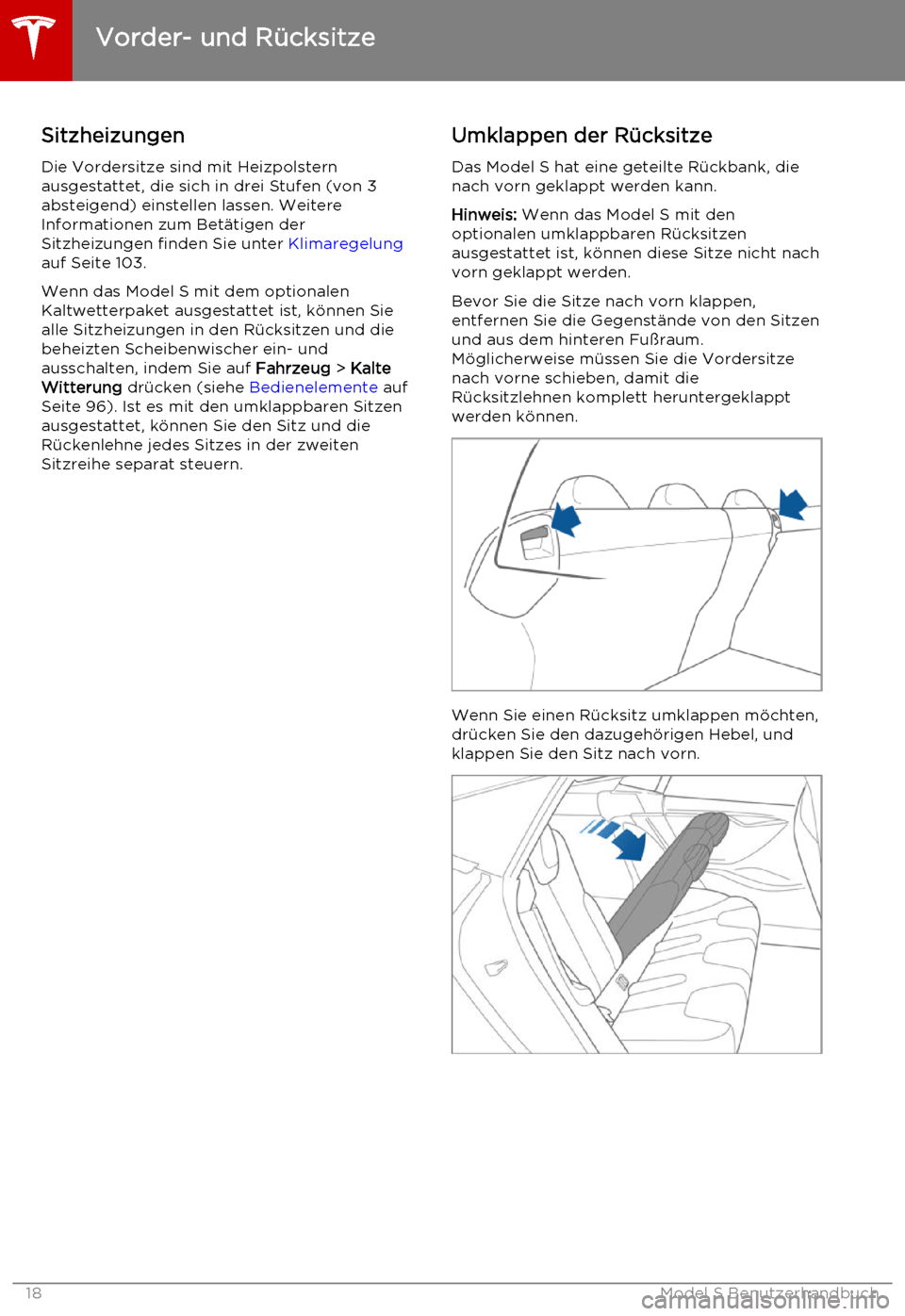

SitzheizungenDie Vordersitze sind mit Heizpolstern
ausgestattet, die sich in drei Stufen (von 3 absteigend) einstellen lassen. WeitereInformationen zum Betätigen der
Sitzheizungen finden Sie unter Klimaregelung
auf Seite 103.
Wenn das Model S mit dem optionalen Kaltwetterpaket ausgestattet ist, können Sie
alle Sitzheizungen in den Rücksitzen und die
beheizten Scheibenwischer ein- und ausschalten, indem Sie auf Fahrzeug > Kalte
Witterung drücken (siehe Bedienelemente auf
Seite 96). Ist es mit den umklappbaren Sitzen
ausgestattet, können Sie den Sitz und die
Rückenlehne jedes Sitzes in der zweiten Sitzreihe separat steuern.Umklappen der Rücksitze
Das Model S hat eine geteilte Rückbank, die
nach vorn geklappt werden kann.
Hinweis: Wenn das Model S mit den
optionalen umklappbaren Rücksitzen
ausgestattet ist, können diese Sitze nicht nach
vorn geklappt werden.
Bevor Sie die Sitze nach vorn klappen,
entfernen Sie die Gegenstände von den Sitzen
und aus dem hinteren Fußraum.
Möglicherweise müssen Sie die Vordersitze
nach vorne schieben, damit die
Rücksitzlehnen komplett heruntergeklappt
werden können.
Wenn Sie einen Rücksitz umklappen möchten,
drücken Sie den dazugehörigen Hebel, und klappen Sie den Sitz nach vorn.
Vorder- und Rücksitze
18Model S Benutzerhandbuch

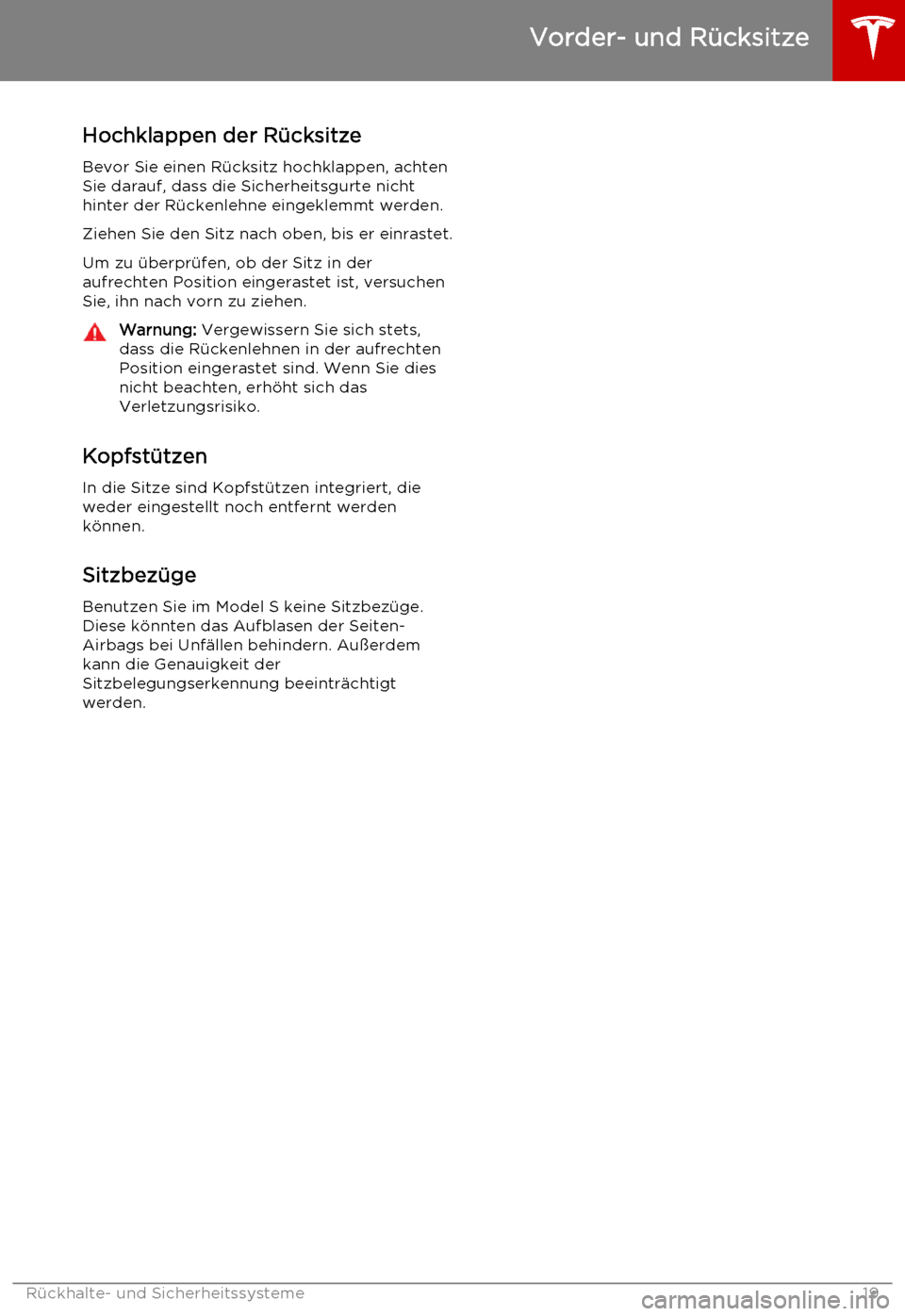

Hochklappen der Rücksitze
Bevor Sie einen Rücksitz hochklappen, achten
Sie darauf, dass die Sicherheitsgurte nicht
hinter der Rückenlehne eingeklemmt werden.
Ziehen Sie den Sitz nach oben, bis er einrastet. Um zu überprüfen, ob der Sitz in der
aufrechten Position eingerastet ist, versuchen
Sie, ihn nach vorn zu ziehen.Warnung: Vergewissern Sie sich stets,
dass die Rückenlehnen in der aufrechten Position eingerastet sind. Wenn Sie dies
nicht beachten, erhöht sich das
Verletzungsrisiko.
Kopfstützen
In die Sitze sind Kopfstützen integriert, die
weder eingestellt noch entfernt werden
können.
Sitzbezüge Benutzen Sie im Model S keine Sitzbezüge.Diese könnten das Aufblasen der Seiten-
Airbags bei Unfällen behindern. Außerdem
kann die Genauigkeit der
Sitzbelegungserkennung beeinträchtigt
werden.
Vorder- und Rücksitze
Rückhalte- und Sicherheitssysteme19

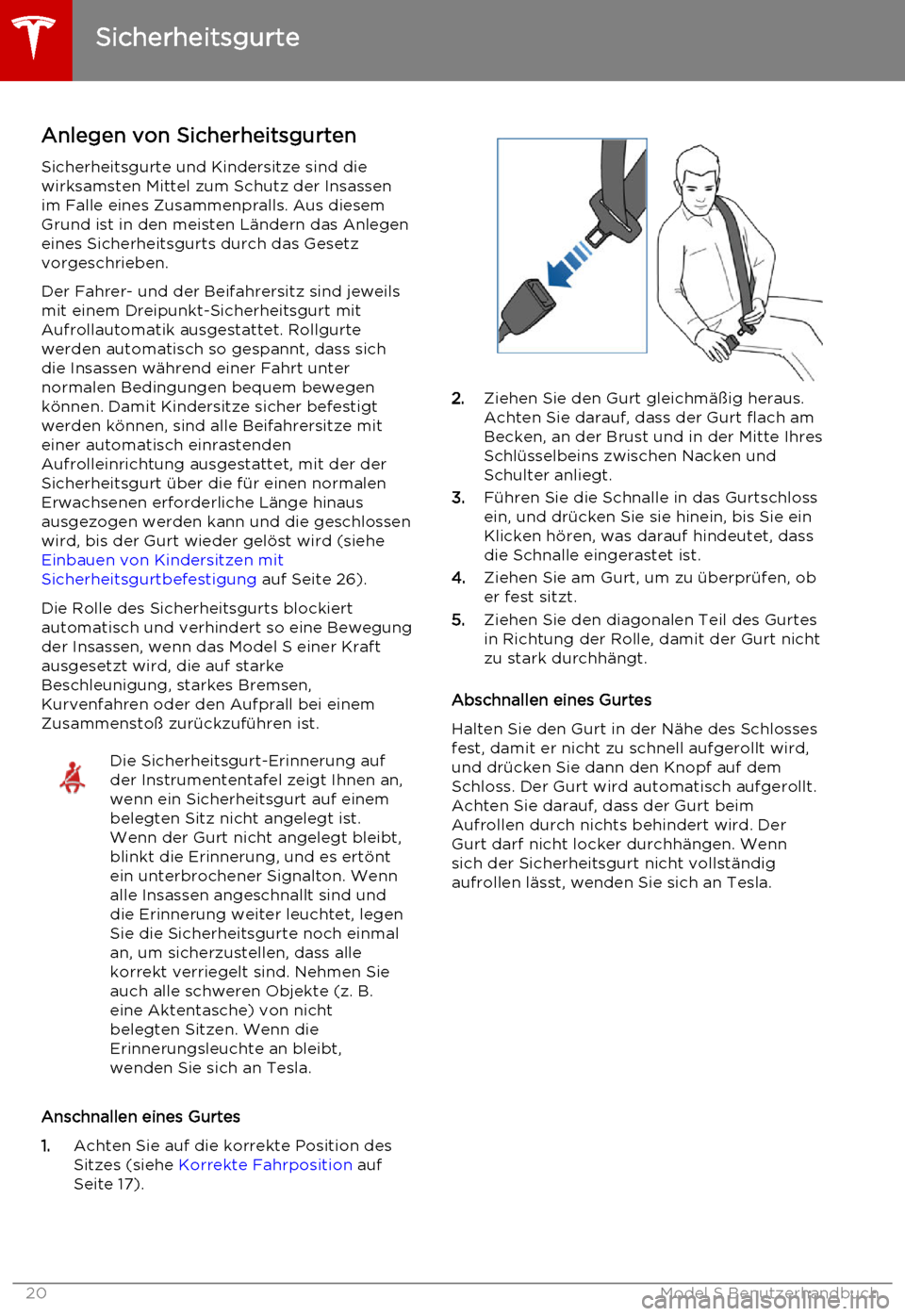

Anlegen von Sicherheitsgurten
Sicherheitsgurte und Kindersitze sind die
wirksamsten Mittel zum Schutz der Insassen im Falle eines Zusammenpralls. Aus diesemGrund ist in den meisten Ländern das Anlegen
eines Sicherheitsgurts durch das Gesetz vorgeschrieben.
Der Fahrer- und der Beifahrersitz sind jeweils mit einem Dreipunkt-Sicherheitsgurt mit
Aufrollautomatik ausgestattet. Rollgurte
werden automatisch so gespannt, dass sich
die Insassen während einer Fahrt unter
normalen Bedingungen bequem bewegen
können. Damit Kindersitze sicher befestigt
werden können, sind alle Beifahrersitze mit
einer automatisch einrastenden
Aufrolleinrichtung ausgestattet, mit der der
Sicherheitsgurt über die für einen normalen
Erwachsenen erforderliche Länge hinaus
ausgezogen werden kann und die geschlossen
wird, bis der Gurt wieder gelöst wird (siehe
Einbauen von Kindersitzen mit
Sicherheitsgurtbefestigung auf Seite 26).
Die Rolle des Sicherheitsgurts blockiert
automatisch und verhindert so eine Bewegung
der Insassen, wenn das Model S einer Kraft
ausgesetzt wird, die auf starke
Beschleunigung, starkes Bremsen,
Kurvenfahren oder den Aufprall bei einem
Zusammenstoß zurückzuführen ist.Die Sicherheitsgurt-Erinnerung auf
der Instrumententafel zeigt Ihnen an,
wenn ein Sicherheitsgurt auf einem
belegten Sitz nicht angelegt ist.
Wenn der Gurt nicht angelegt bleibt,
blinkt die Erinnerung, und es ertönt ein unterbrochener Signalton. Wenn
alle Insassen angeschnallt sind und
die Erinnerung weiter leuchtet, legen
Sie die Sicherheitsgurte noch einmal
an, um sicherzustellen, dass alle
korrekt verriegelt sind. Nehmen Sie
auch alle schweren Objekte (z. B.
eine Aktentasche) von nicht
belegten Sitzen. Wenn die
Erinnerungsleuchte an bleibt,
wenden Sie sich an Tesla.
Anschnallen eines Gurtes
1. Achten Sie auf die korrekte Position des
Sitzes (siehe Korrekte Fahrposition auf
Seite 17).
2. Ziehen Sie den Gurt gleichmäßig heraus.
Achten Sie darauf, dass der Gurt flach am
Becken, an der Brust und in der Mitte Ihres
Schlüsselbeins zwischen Nacken und
Schulter anliegt.
3. Führen Sie die Schnalle in das Gurtschloss
ein, und drücken Sie sie hinein, bis Sie ein
Klicken hören, was darauf hindeutet, dass
die Schnalle eingerastet ist.
4. Ziehen Sie am Gurt, um zu überprüfen, ob
er fest sitzt.
5. Ziehen Sie den diagonalen Teil des Gurtes
in Richtung der Rolle, damit der Gurt nicht
zu stark durchhängt.
Abschnallen eines Gurtes
Halten Sie den Gurt in der Nähe des Schlosses fest, damit er nicht zu schnell aufgerollt wird,
und drücken Sie dann den Knopf auf dem
Schloss. Der Gurt wird automatisch aufgerollt.
Achten Sie darauf, dass der Gurt beim
Aufrollen durch nichts behindert wird. Der Gurt darf nicht locker durchhängen. Wennsich der Sicherheitsgurt nicht vollständig
aufrollen lässt, wenden Sie sich an Tesla.
Sicherheitsgurte
20Model S Benutzerhandbuch
