TESLA MODEL S 2015 取扱説明書 (in Japanese)
Manufacturer: TESLA, Model Year: 2015, Model line: MODEL S, Model: TESLA MODEL S 2015Pages: 143, PDF Size: 5.12 MB
Page 1 of 143
概要....................................................... 2インテリアの概要........................................................................... 2エクステリアの概要....................................................................... 3
開ける、閉める...................................4ドア................................................................................................... 4ウィンドウ....................................................................................... 8リアトランク................................................................................... 9フロントトランク.......................................................................... 11グローブボックス......................................................................... 13サンルーフ..................................................................................... 14カップホルダー..............................................................................15
座席と安全拘束具............................. 16フロントおよびリア シート........................................................ 16シートベルト..................................................................................18チャイルドシート......................................................................... 21ビルトイン チャイルドシート................................................... 27エアバッグ.................................................................................... 30
運転.................................................... 34ドライバーのプロフィール........................................................ 34ステアリングホイール................................................................ 35ミラー............................................................................................. 37始動と停止.....................................................................................38ギア................................................................................................. 39計器パネル.................................................................................... 40ライト............................................................................................ 44ワイパーとウォッシャー............................................................ 48車線逸脱警報................................................................................ 49アクティブボンネット................................................................ 50パーキングアシスト..................................................................... 51走行情報......................................................................................... 53航続距離を最大限に伸ばす........................................................ 54ブレーキ......................................................................................... 55トラクションコントロール........................................................ 57クルーズ コントロール............................................................... 58ヒル スタート アシスト..............................................................59リア ビュー カメラ..................................................................... 60
タッチスクリーンの使用................. 61タッチスクリーンの概要............................................................. 61コントロール................................................................................ 63設定................................................................................................. 65温度調整.........................................................................................68スマート エア サスペンション...................................................71メディアとオーディオ................................................................ 73電話................................................................................................. 76カレンダー.....................................................................................78セキュリティ設定........................................................................ 79Wi-Fi への接続............................................................................ 80ソフトウェア アップデート........................................................ 81モバイル アプリ........................................................................... 82
充電中.................................................83電気車両コンポーネント............................................................ 83バッテリーに関する情報............................................................ 85Model Sの充電........................................................................... 86
保守.................................................... 90メンテナンス スケジュール...................................................... 90タイヤの手入れと保守................................................................. 91タイヤの応急修理........................................................................ 96クリーニング.............................................................................. 100ワイパー ブレードとウォッシャー液ノズル........................ 103フルード リザーバ..................................................................... 105ヒューズ....................................................................................... 108ジャッキ アップと引き上げ...................................................... 114部品とアクセサリー.................................................................... 115
仕様.................................................... 116識別ラベル.................................................................................... 116車両総重量.................................................................................... 117寸法および重量............................................................................ 119サブシステム................................................................................ 121ホイールとタイヤ....................................................................... 124
ロードサイドアシスタンス.......... 128ロードサイドアシスタンスへのご連絡.................................. 128ロードサービスご利用の注意.................................................. 129
消費者情報........................................ 131この「所有者情報」について....................................................131免責事項....................................................................................... 133問題の報告................................................................................... 134適合宣言....................................................................................... 135
目次
Page 2 of 143
1.インテリアドア (6ページの「内部ドアハンドルの使用」)2.クルーズコントロール (58ページの「クルーズ コントロール」)3.ハイビーム (46ページの「ヘッドライトのハイビーム」)、ウィンカー (47ページの「ウィンカー」)、ワイパー、ウォッシャー (48ページの「ワイパーとウォッシャー」)4.ステアリング ホイール ボタン - 左 (35ページの「ハンドルの左ボタンを使用する」)5.計器パネル (40ページの「計器パネルについて」)6.ステアリング ホイール ボタン - 右 (36ページの「ハンドルの右ボタンを使用する」)7.ギア セレクター (39ページの「ギアシフト」)8.タッチスクリーン (61ページの「タッチスクリーンの概要」)9.ギア セレクター (13ページの「グローブボックス」)
10.パワー ウィンドウ スイッチ (8ページの「ウィンドウを開ける、閉じる」)11.サイド ミラー調整スイッチ (37ページの「ミラー」)12.シート (16ページの「フロントおよびリア シート」)13.ステアリング コラム アジャスター (35ページの「ステアリングホイール」)14.ホーン (36ページの「ホーン」)15.ブレーキ (55ページの「ブレーキ」)16.ハザード ランプ (47ページの「ハザードランプの点滅」)17.キャビン環境コントロール (68ページの「温度調整」)18.カップ ホルダー (15ページの「カップホルダー」)
注: 右ハンドル (RHD) 車では、上記のパーツが車両右側に左右対称になるように配置されています。
インテリアの概要
2Model S オーナーズ マニュアル
Page 3 of 143

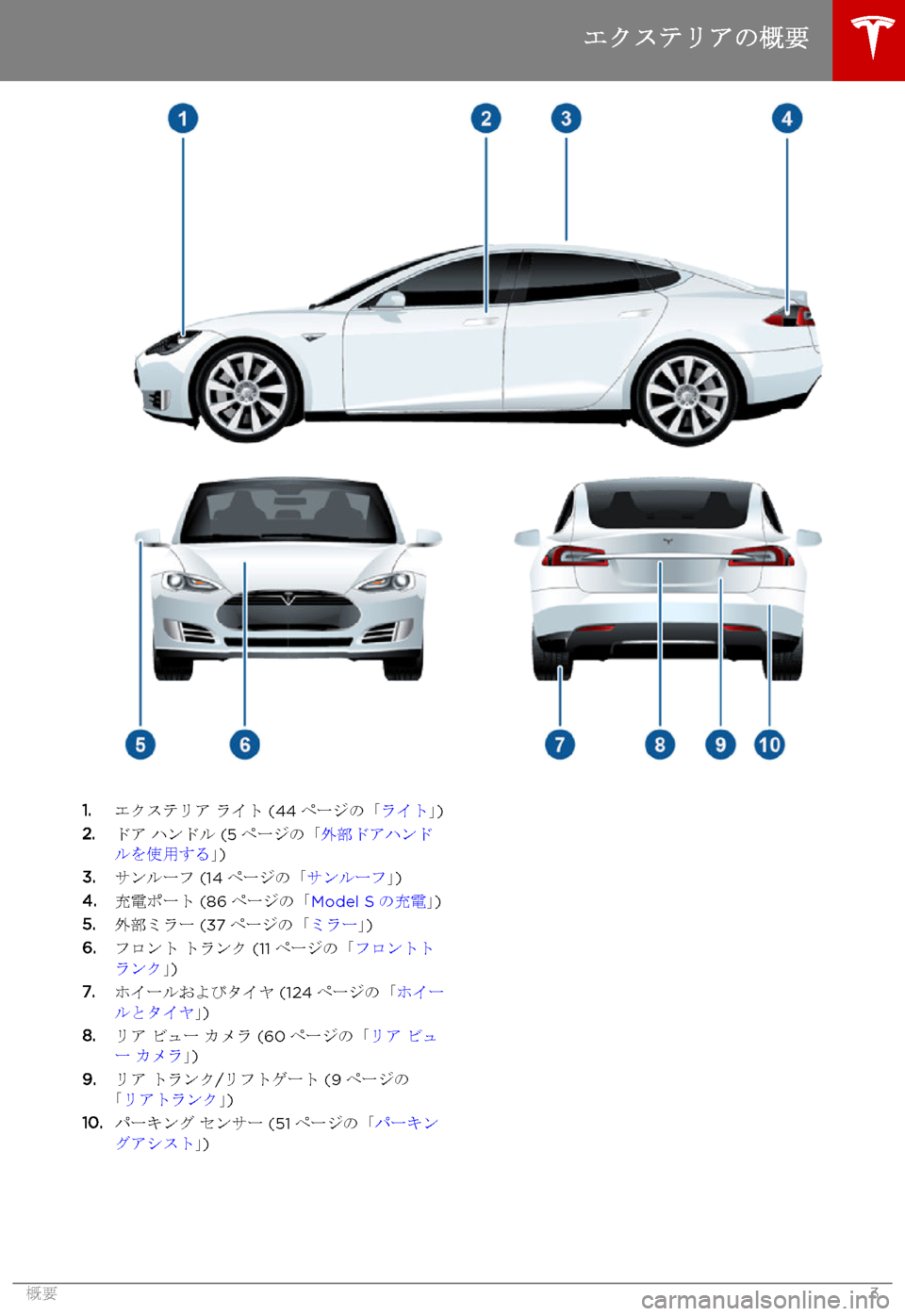

1.エクステリア ライト (44ページの「ライト」)2.ドア ハンドル (5ページの「外部ドアハンドルを使用する」)3.サンルーフ (14ページの「サンルーフ」)4.充電ポート (86ページの「Model Sの充電」)5.外部ミラー (37ページの「ミラー」)6.フロント トランク (11ページの「フロントトランク」)7.ホイールおよびタイヤ (124ページの「ホイールとタイヤ」)8.リア ビュー カメラ (60ページの「リア ビュー カメラ」)9.リア トランク/リフトゲート (9ページの「リアトランク」)10.パーキング センサー (51ページの「パーキングアシスト」)
エクステリアの概要
概要3
Page 4 of 143

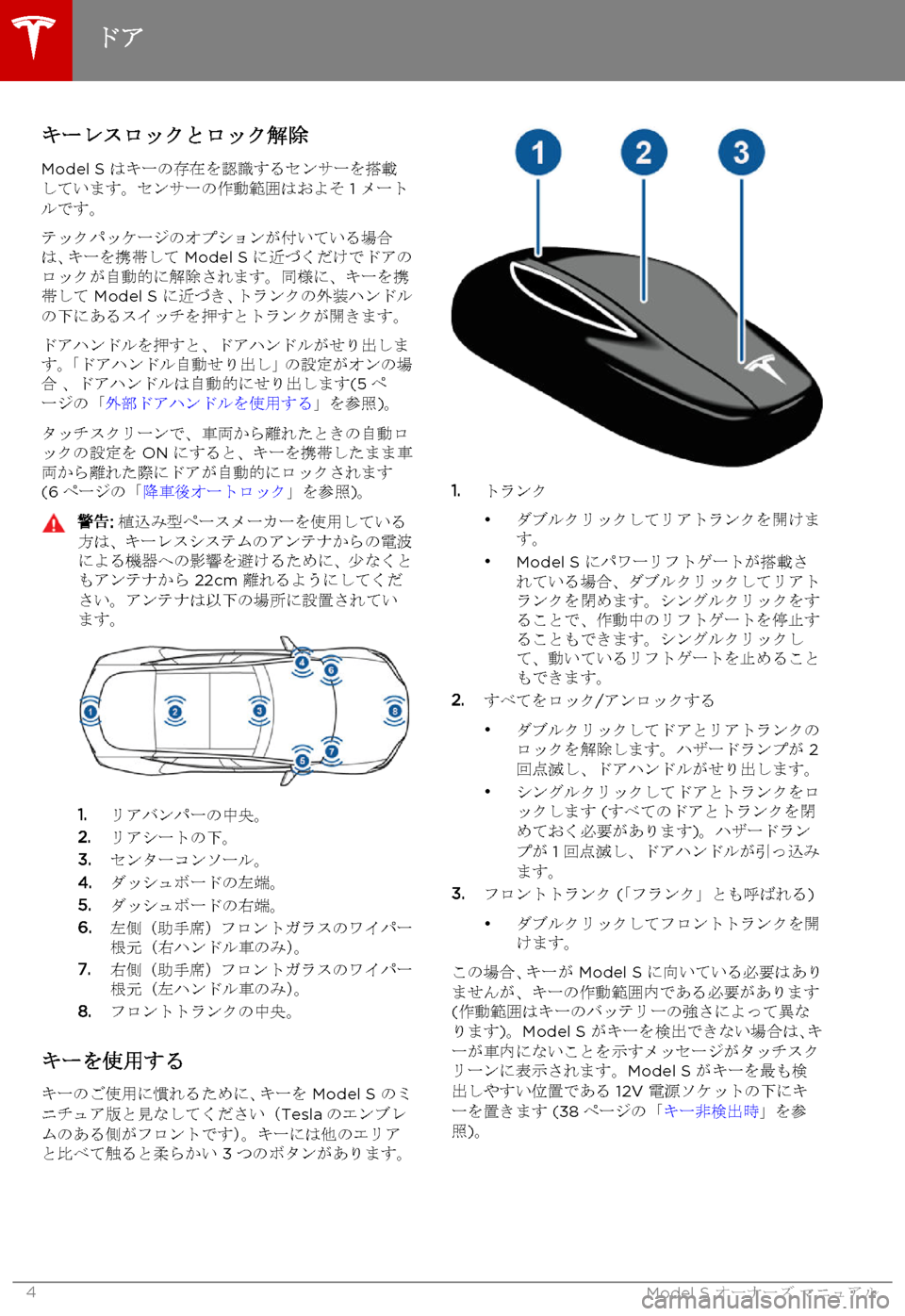

キーレスロックとロック解除
Model S はキーの存在を認識するセンサーを搭載しています。センサーの作動範囲はおよそ 1 メートルです。
テックパッケージのオプションが付いている場合は、キーを携帯して Model S に近づくだけでドアのロックが自動的に解除されます。同様に、キーを携帯して Model S に近づき、トランクの外装ハンドルの下にあるスイッチを押すとトランクが開きます。
ドアハンドルを押すと、ドアハンドルがせり出します。「ドアハンドル自動せり出し」の設定がオンの場合 、ドアハンドルは自動的にせり出します(5ページの「外部ドアハンドルを使用する」を参照)。
タッチスクリーンで、車両から離れたときの自動ロックの設定を ON にすると、キーを携帯したまま車両から離れた際にドアが自動的にロックされます(6ページの「降車後オートロック」を参照)。
警告: 植込み型ペースメーカーを使用している方は、キーレスシステムのアンテナからの電波による機器への影響を避けるために、少なくともアンテナから 22cm 離れるようにしてください。アンテナは以下の場所に設置されています。
1.リアバンパーの中央。2.リアシートの下。3.センターコンソール。4.ダッシュボードの左端。5.ダッシュボードの右端。6.左側(助手席)フロントガラスのワイパー根元(右ハンドル車のみ)。7.右側(助手席)フロントガラスのワイパー根元(左ハンドル車のみ)。8.フロントトランクの中央。
キーを使用する
キーのご使用に慣れるために、キーを Model S のミニチュア版と見なしてください(Teslaのエンブレムのある側がフロントです)。キーには他のエリアと比べて触ると柔らかい 3 つのボタンがあります。
1.トランク
•ダブルクリックしてリアトランクを開けます。•Model S にパワーリフトゲートが搭載されている場合、ダブルクリックしてリアトランクを閉めます。シングルクリックをすることで、作動中のリフトゲートを停止することもできます。シングルクリックして、動いているリフトゲートを止めることもできます。2.すべてをロック/アンロックする
•ダブルクリックしてドアとリアトランクのロックを解除します。ハザードランプが 2回点滅し、ドアハンドルがせり出します。•シングルクリックしてドアとトランクをロックします (すべてのドアとトランクを閉めておく必要があります)。ハザードランプが 1 回点滅し、ドアハンドルが引っ込みます。3.フロントトランク (「フランク」とも呼ばれる)
•ダブルクリックしてフロントトランクを開けます。
この場合、キーが Model S に向いている必要はありませんが、キーの作動範囲内である必要があります(作動範囲はキーのバッテリーの強さによって異なります)。Model S がキーを検出できない場合は、キーが車内にないことを示すメッセージがタッチスクリーンに表示されます。Model S がキーを最も検出しやすい位置である 12V 電源ソケットの下にキーを置きます (38ページの「キー非検出時」を参照)。
ドア
4Model S オーナーズ マニュアル
Page 5 of 143

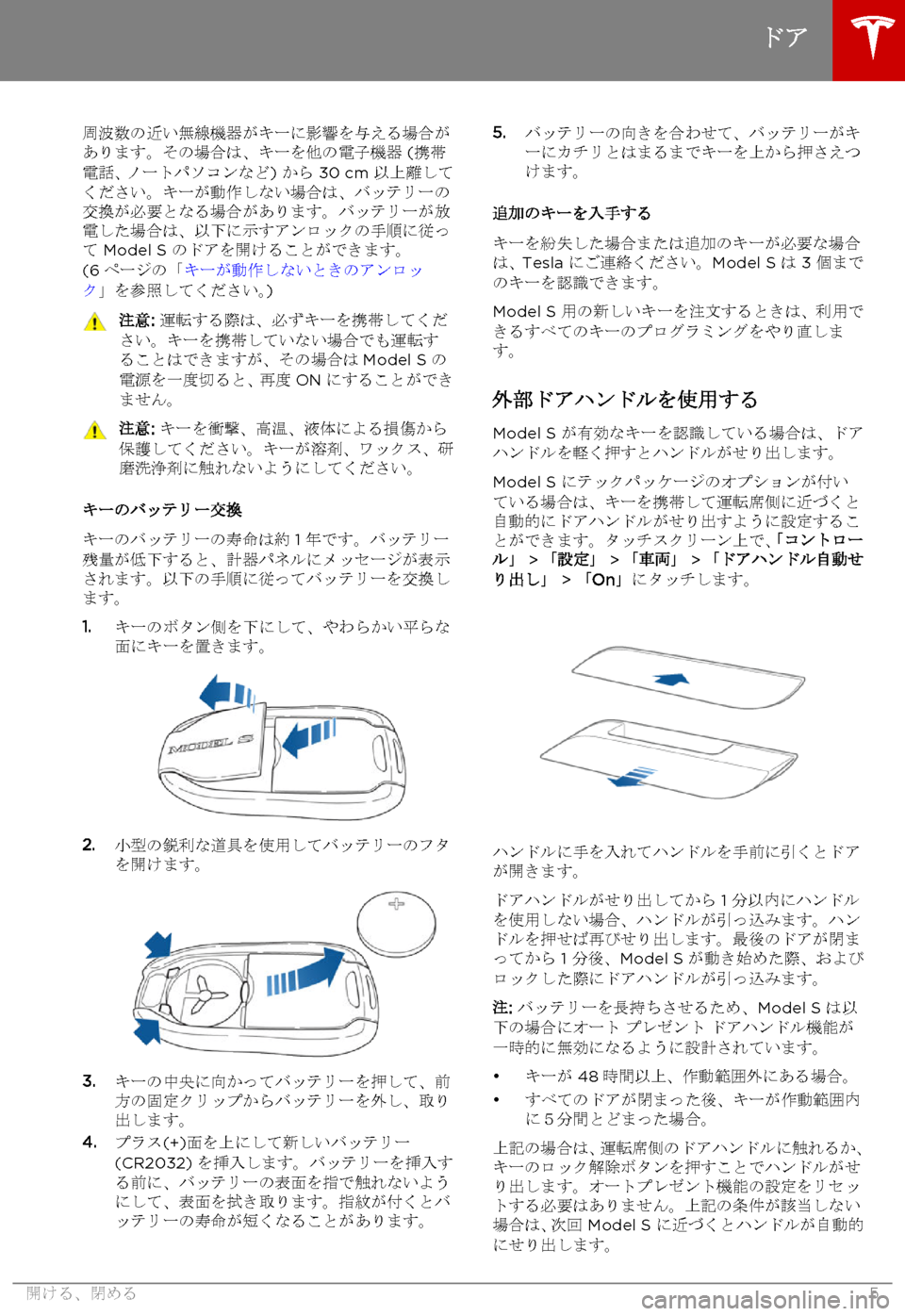

周波数の近い無線機器がキーに影響を与える場合があります。その場合は、キーを他の電子機器 (携帯電話、ノートパソコンなど) から 30 cm 以上離してください。キーが動作しない場合は、バッテリーの交換が必要となる場合があります。バッテリーが放電した場合は、以下に示すアンロックの手順に従って Model S のドアを開けることができます。(6ページの「キーが動作しないときのアンロック」を参照してください。)
注意: 運転する際は、必ずキーを携帯してください。キーを携帯していない場合でも運転することはできますが、その場合はModel S の電源を一度切ると、再度ONにすることができません。
注意: キーを衝撃、高温、液体による損傷から保護してください。キーが溶剤、ワックス、研磨洗浄剤に触れないようにしてください。
キーのバッテリー交換
キーのバッテリーの寿命は約 1 年です。バッテリー残量が低下すると、計器パネルにメッセージが表示されます。以下の手順に従ってバッテリーを交換します。
1.キーのボタン側を下にして、やわらかい平らな面にキーを置きます。
2.小型の鋭利な道具を使用してバッテリーのフタを開けます。
3.キーの中央に向かってバッテリーを押して、前方の固定クリップからバッテリーを外し、取り出します。4.プラス(+)面を上にして新しいバッテリー(CR2032) を挿入します。バッテリーを挿入する前に、バッテリーの表面を指で触れないようにして、表面を拭き取ります。指紋が付くとバッテリーの寿命が短くなることがあります。
5.バッテリーの向きを合わせて、バッテリーがキーにカチリとはまるまでキーを上から押さえつけます。
追加のキーを入手する
キーを紛失した場合または追加のキーが必要な場合は、Tesla にご連絡ください。Model S は 3 個までのキーを認識できます。
Model S 用の新しいキーを注文するときは、利用できるすべてのキーのプログラミングをやり直します。
外部ドアハンドルを使用する
Model S が有効なキーを認識している場合は、ドアハンドルを軽く押すとハンドルがせり出します。
Model S にテックパッケージのオプションが付いている場合は、キーを携帯して運転席側に近づくと自動的にドアハンドルがせり出すように設定することができます。タッチスクリーン上で、「コントロール」 > 「設定」 > 「車両」 > 「ドアハンドル自動せり出し」 > 「On」にタッチします。
ハンドルに手を入れてハンドルを手前に引くとドアが開きます。
ドアハンドルがせり出してから 1 分以内にハンドルを使用しない場合、ハンドルが引っ込みます。ハンドルを押せば再びせり出します。最後のドアが閉まってから 1 分後、Model S が動き始めた際、およびロックした際にドアハンドルが引っ込みます。
注: バッテリーを長持ちさせるため、Model S は以下の場合にオート プレゼント ドアハンドル機能が一時的に無効になるように設計されています。
•キーが 48時間以上、作動範囲外にある場合。•すべてのドアが閉まった後、キーが作動範囲内に5分間とどまった場合。
上記の場合は、運転席側のドアハンドルに触れるか、キーのロック解除ボタンを押すことでハンドルがせり出します。オートプレゼント機能の設定をリセットする必要はありません。上記の条件が該当しない場合は、次回 Model S に近づくとハンドルが自動的にせり出します。
ドア
開ける、閉める5
Page 6 of 143

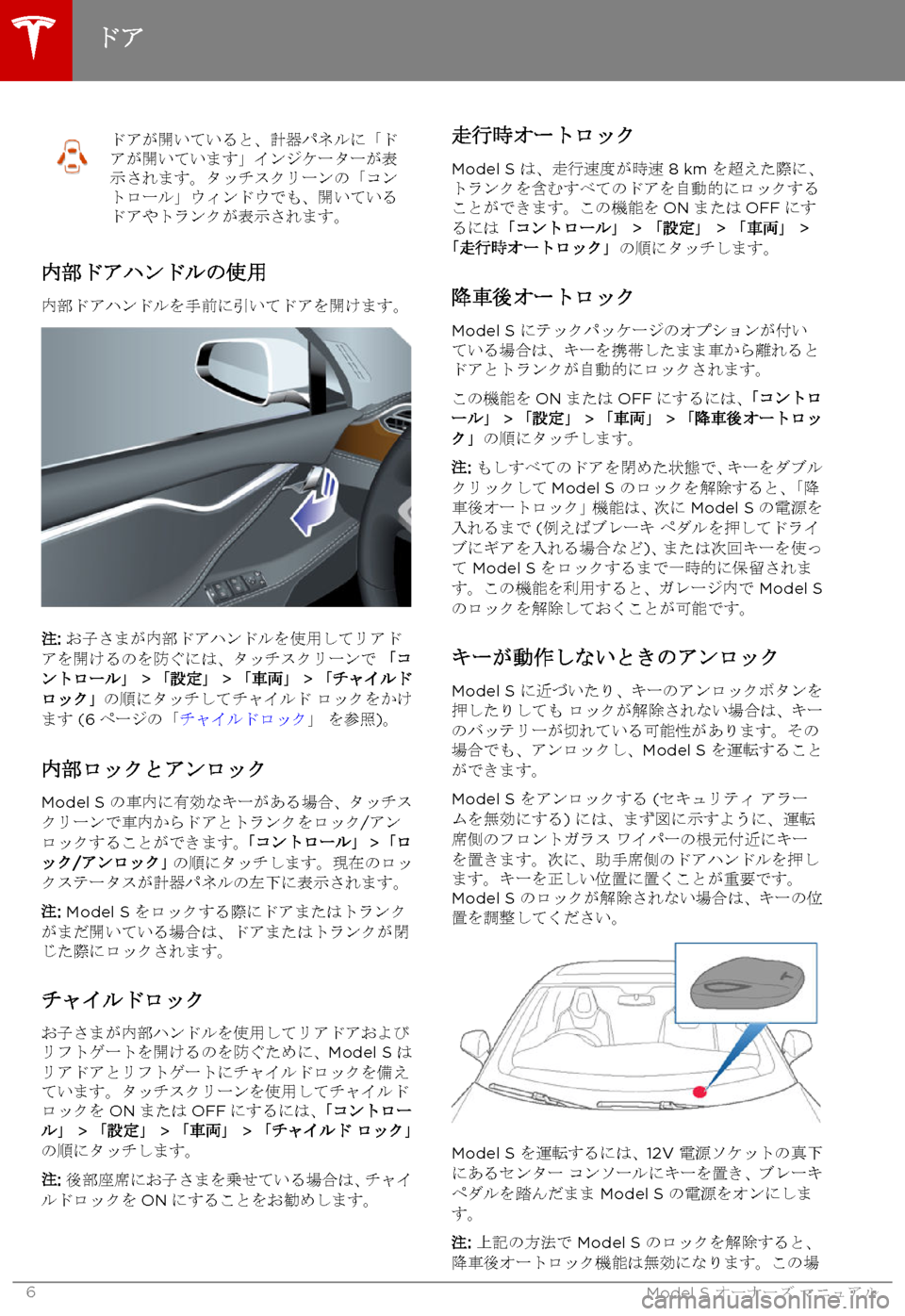

ドアが開いていると、計器パネルに「ドアが開いています」インジケーターが表示されます。タッチスクリーンの「コントロール」ウィンドウでも、開いているドアやトランクが表示されます。
内部ドアハンドルの使用
内部ドアハンドルを手前に引いてドアを開けます。
注: お子さまが内部ドアハンドルを使用してリアドアを開けるのを防ぐには、タッチスクリーンで 「コントロール」 > 「設定」 > 「車両」 > 「チャイルドロック」 の順にタッチしてチャイルド ロックをかけます (6ページの「チャイルドロック」 を参照)。
内部ロックとアンロック
Model S の車内に有効なキーがある場合、タッチスクリーンで車内からドアとトランクをロック/アンロックすることができます。「コントロール」 > 「ロック/アンロック」の順にタッチします。現在のロックステータスが計器パネルの左下に表示されます。
注: Model S をロックする際にドアまたはトランクがまだ開いている場合は、ドアまたはトランクが閉じた際にロックされます。
チャイルドロック
お子さまが内部ハンドルを使用してリアドアおよびリフトゲートを開けるのを防ぐために、Model S はリアドアとリフトゲートにチャイルドロックを備えています。タッチスクリーンを使用してチャイルドロックをONまたはOFFにするには、「コントロール」 > 「設定」 > 「車両」 > 「チャイルド ロック」の順にタッチします。
注: 後部座席にお子さまを乗せている場合は、チャイルドロックをONにすることをお勧めします。
走行時オートロック
Model S は、走行速度が時速 8 kmを超えた際に、トランクを含むすべてのドアを自動的にロックすることができます。この機能をONまたはOFFにするには「コントロール」 > 「設定」 > 「車両」 >「走行時オートロック」の順にタッチします。
降車後オートロック
Model S にテックパッケージのオプションが付いている場合は、キーを携帯したまま車から離れるとドアとトランクが自動的にロックされます。
この機能をONまたはOFFにするには、「コントロール」 > 「設定」 > 「車両」 > 「降車後オートロック」の順にタッチします。
注: もしすべてのドアを閉めた状態で、キーをダブルクリックしてModel S のロックを解除すると、「降車後オートロック」機能は、次に Model S の電源を入れるまで (例えばブレーキ ペダルを押してドライブにギアを入れる場合など)、または次回キーを使って Model S をロックするまで一時的に保留されます。この機能を利用すると、ガレージ内で Model Sのロックを解除しておくことが可能です。
キーが動作しないときのアンロック
Model S に近づいたり、キーのアンロックボタンを押したりしても ロックが解除されない場合は、キーのバッテリーが切れている可能性があります。その場合でも、アンロックし、Model S を運転することができます。
Model S をアンロックする (セキュリティ アラームを無効にする) には、まず図に示すように、運転席側のフロントガラス ワイパーの根元付近にキーを置きます。次に、助手席側のドアハンドルを押します。キーを正しい位置に置くことが重要です。Model S のロックが解除されない場合は、キーの位置を調整してください。
Model S を運転するには、12V 電源ソケットの真下にあるセンター コンソールにキーを置き、ブレーキペダルを踏んだまま Model S の電源をオンにします。
注: 上記の方法で Model S のロックを解除すると、降車後オートロック機能は無効になります。この場
ドア
6Model S オーナーズ マニュアル
Page 7 of 143

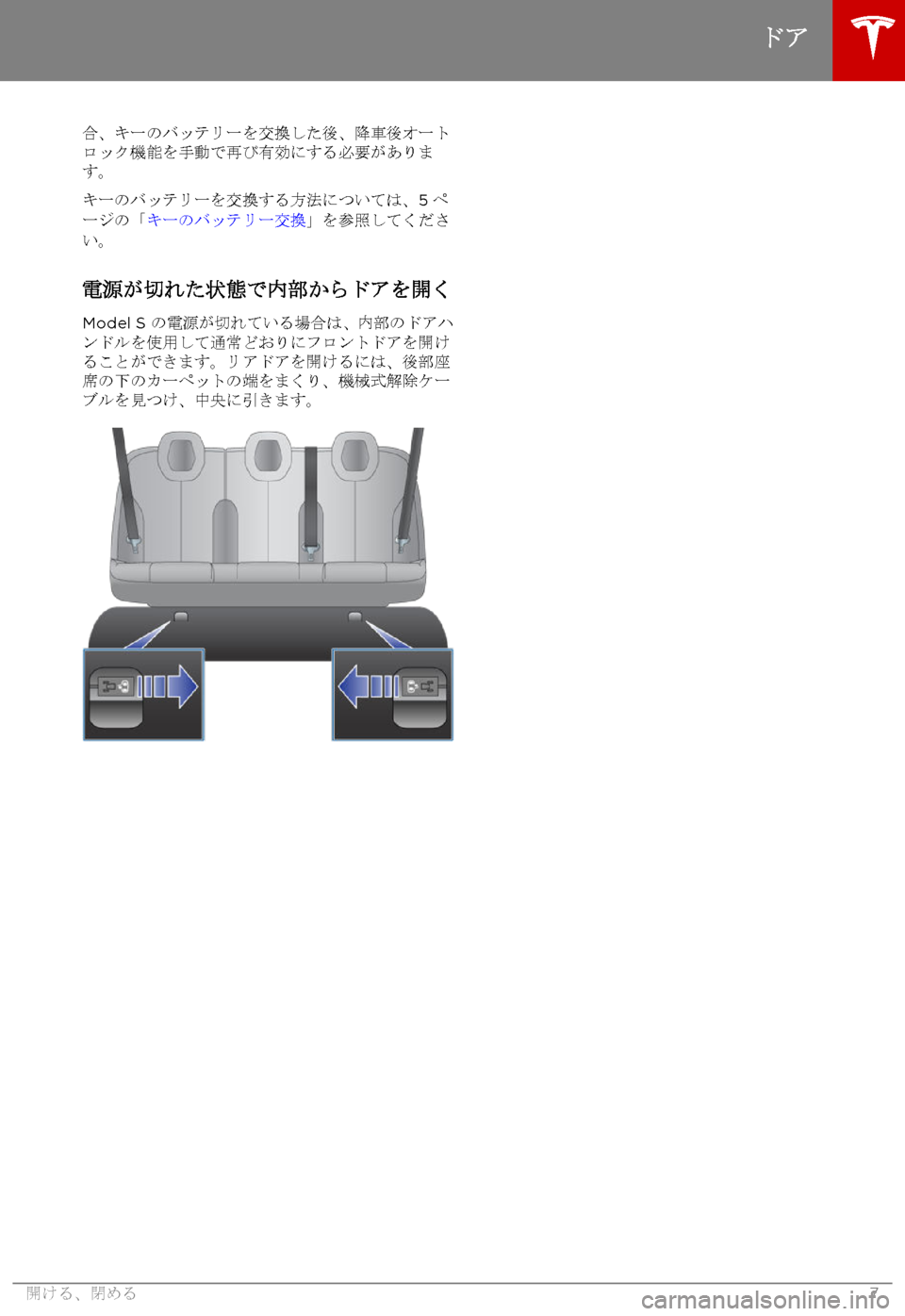

合、キーのバッテリーを交換した後、降車後オートロック機能を手動で再び有効にする必要があります。
キーのバッテリーを交換する方法については、5ページの「キーのバッテリー交換」を参照してください。
電源が切れた状態で内部からドアを開く
Model S の電源が切れている場合は、内部のドアハンドルを使用して通常どおりにフロントドアを開けることができます。リアドアを開けるには、後部座席の下のカーペットの端をまくり、機械式解除ケーブルを見つけ、中央に引きます。
ドア
開ける、閉める7
Page 8 of 143

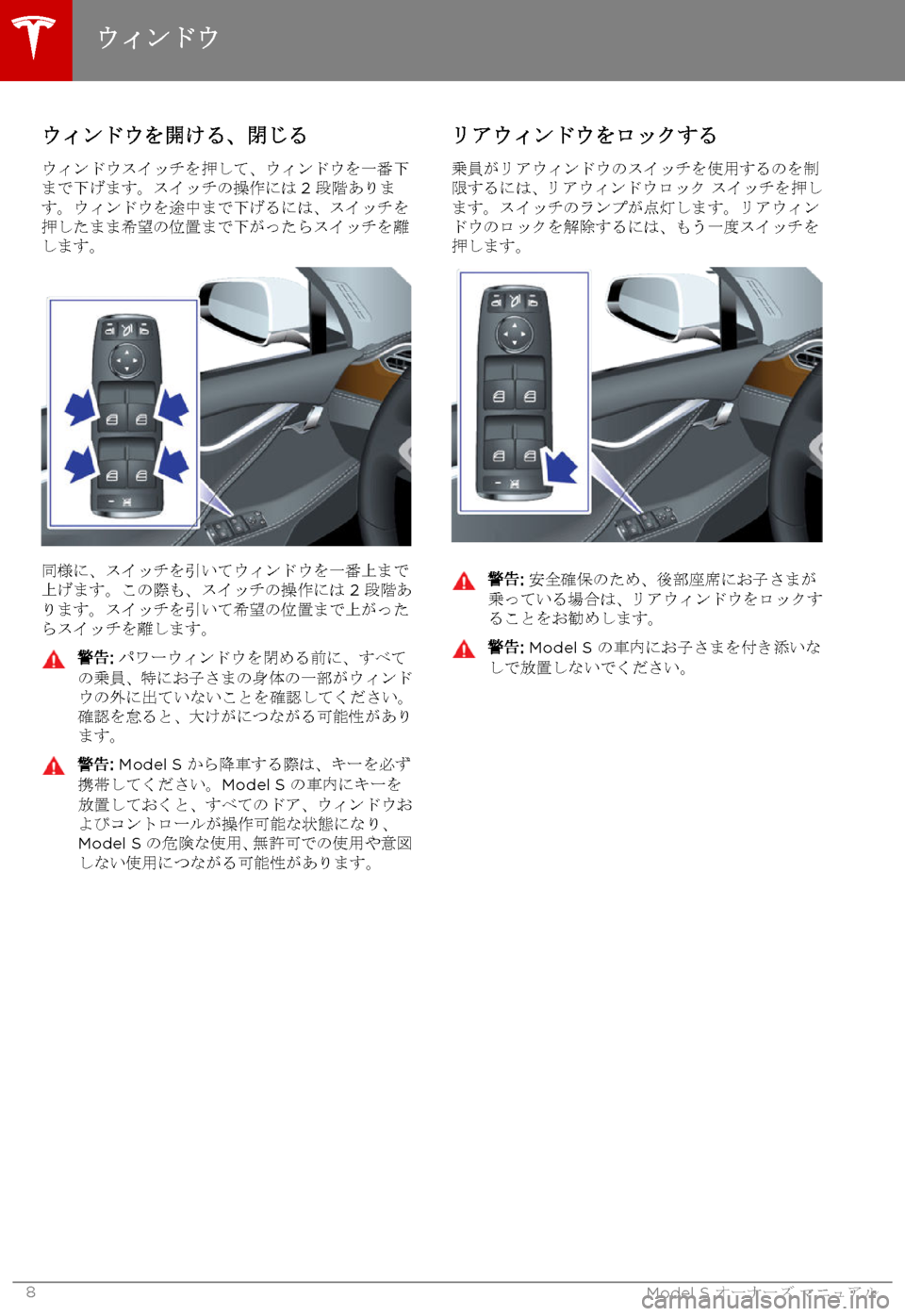

ウィンドウを開ける、閉じる
ウィンドウスイッチを押して、ウィンドウを一番下まで下げます。スイッチの操作には2 段階あります。ウィンドウを途中まで下げるには、スイッチを押したまま希望の位置まで下がったらスイッチを離します。
同様に、スイッチを引いてウィンドウを一番上まで上げます。この際も、スイッチの操作には 2 段階あります。スイッチを引いて希望の位置まで上がったらスイッチを離します。
警告: パワーウィンドウを閉める前に、すべての乗員、特にお子さまの身体の一部がウィンドウの外に出ていないことを確認してください。確認を怠ると、大けがにつながる可能性があります。
警告: Model S から降車する際は、キーを必ず携帯してください。Model S の車内にキーを放置しておくと、すべてのドア、ウィンドウおよびコントロールが操作可能な状態になり、Model S の危険な使用、無許可での使用や意図しない使用につながる可能性があります。
リアウィンドウをロックする
乗員がリアウィンドウのスイッチを使用するのを制限するには、リアウィンドウロック スイッチを押します。スイッチのランプが点灯します。リアウィンドウのロックを解除するには、もう一度スイッチを押します。
警告: 安全確保のため、後部座席にお子さまが乗っている場合は、リアウィンドウをロックすることをお勧めします。
警告: Model S の車内にお子さまを付き添いなしで放置しないでください。
ウィンドウ
8Model S オーナーズ マニュアル
Page 9 of 143

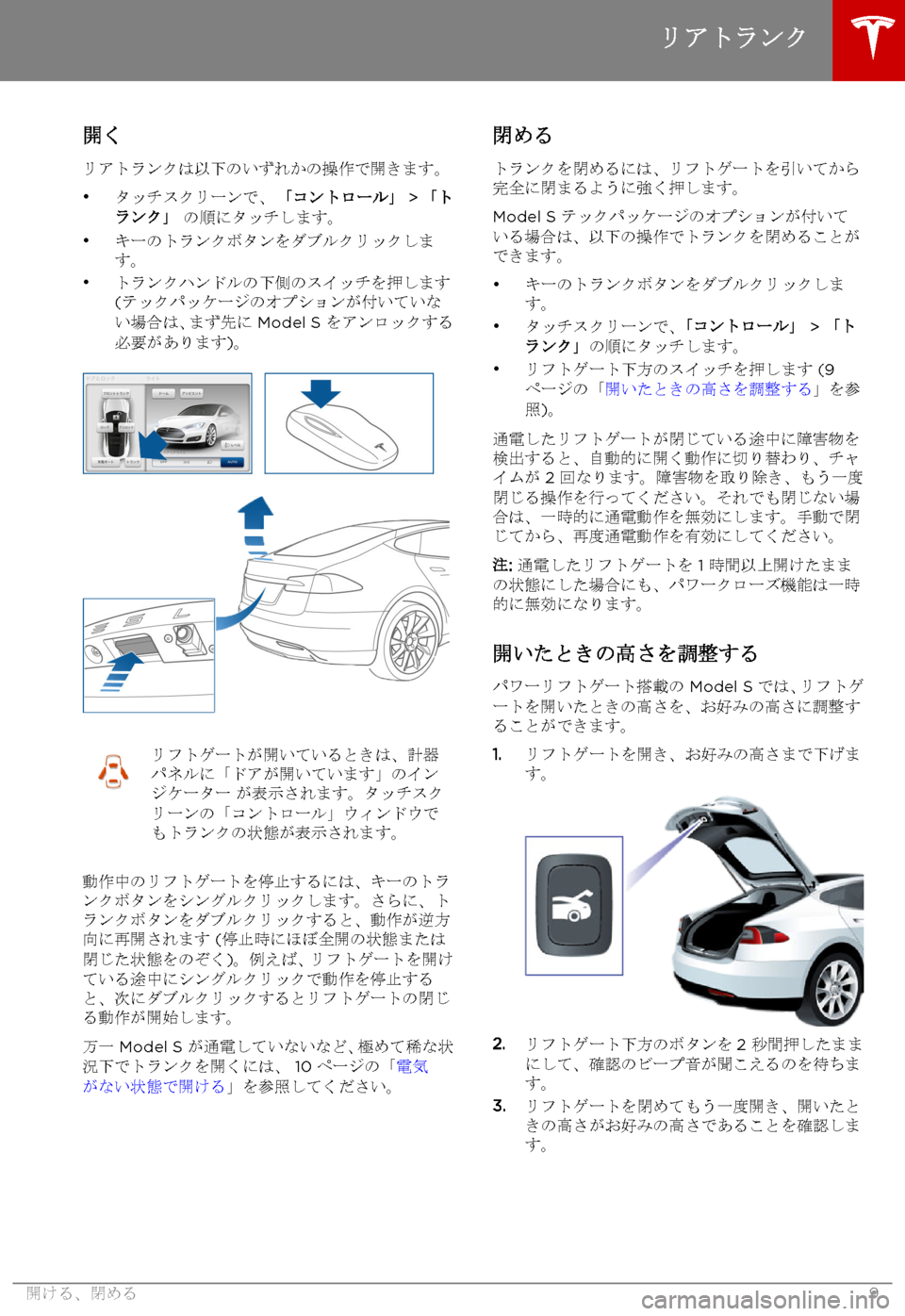

開く
リアトランクは以下のいずれかの操作で開きます。
•タッチスクリーンで、 「コントロール」 > 「トランク」 の順にタッチします。•キーのトランクボタンをダブルクリックします。•トランクハンドルの下側のスイッチを押します(テックパッケージのオプションが付いていない場合は、まず先に Model S をアンロックする必要があります)。
リフトゲートが開いているときは、計器パネルに「ドアが開いています」のインジケーター が表示されます。タッチスクリーンの「コントロール」ウィンドウでもトランクの状態が表示されます。
動作中のリフトゲートを停止するには、キーのトランクボタンをシングルクリックします。さらに、トランクボタンをダブルクリックすると、動作が逆方向に再開されます (停止時にほぼ全開の状態または閉じた状態をのぞく)。例えば、リフトゲートを開けている途中にシングルクリックで動作を停止すると、次にダブルクリックするとリフトゲートの閉じる動作が開始します。
万一 Model S が通電していないなど、極めて稀な状況下でトランクを開くには、 10ページの「電気がない状態で開ける」を参照してください。
閉める
トランクを閉めるには、リフトゲートを引いてから完全に閉まるように強く押します。
Model S テックパッケージのオプションが付いている場合は、以下の操作でトランクを閉めることができます。
•キーのトランクボタンをダブルクリックします。•タッチスクリーンで、「コントロール」 > 「トランク」の順にタッチします。•リフトゲート下方のスイッチを押します (9ページの「開いたときの高さを調整する」を参照)。
通電したリフトゲートが閉じている途中に障害物を検出すると、自動的に開く動作に切り替わり、チャイムが 2 回なります。障害物を取り除き、もう一度閉じる操作を行ってください。それでも閉じない場合は、一時的に通電動作を無効にします。手動で閉じてから、再度通電動作を有効にしてください。
注: 通電したリフトゲートを 1 時間以上開けたままの状態にした場合にも、パワークローズ機能は一時的に無効になります。
開いたときの高さを調整する
パワーリフトゲート搭載の Model S では、リフトゲートを開いたときの高さを、お好みの高さに調整することができます。
1.リフトゲートを開き、お好みの高さまで下げます。
2.リフトゲート下方のボタンを2 秒間押したままにして、確認のビープ音が聞こえるのを待ちます。3.リフトゲートを閉めてもう一度開き、開いたときの高さがお好みの高さであることを確認します。
リアトランク
開ける、閉める9
Page 10 of 143

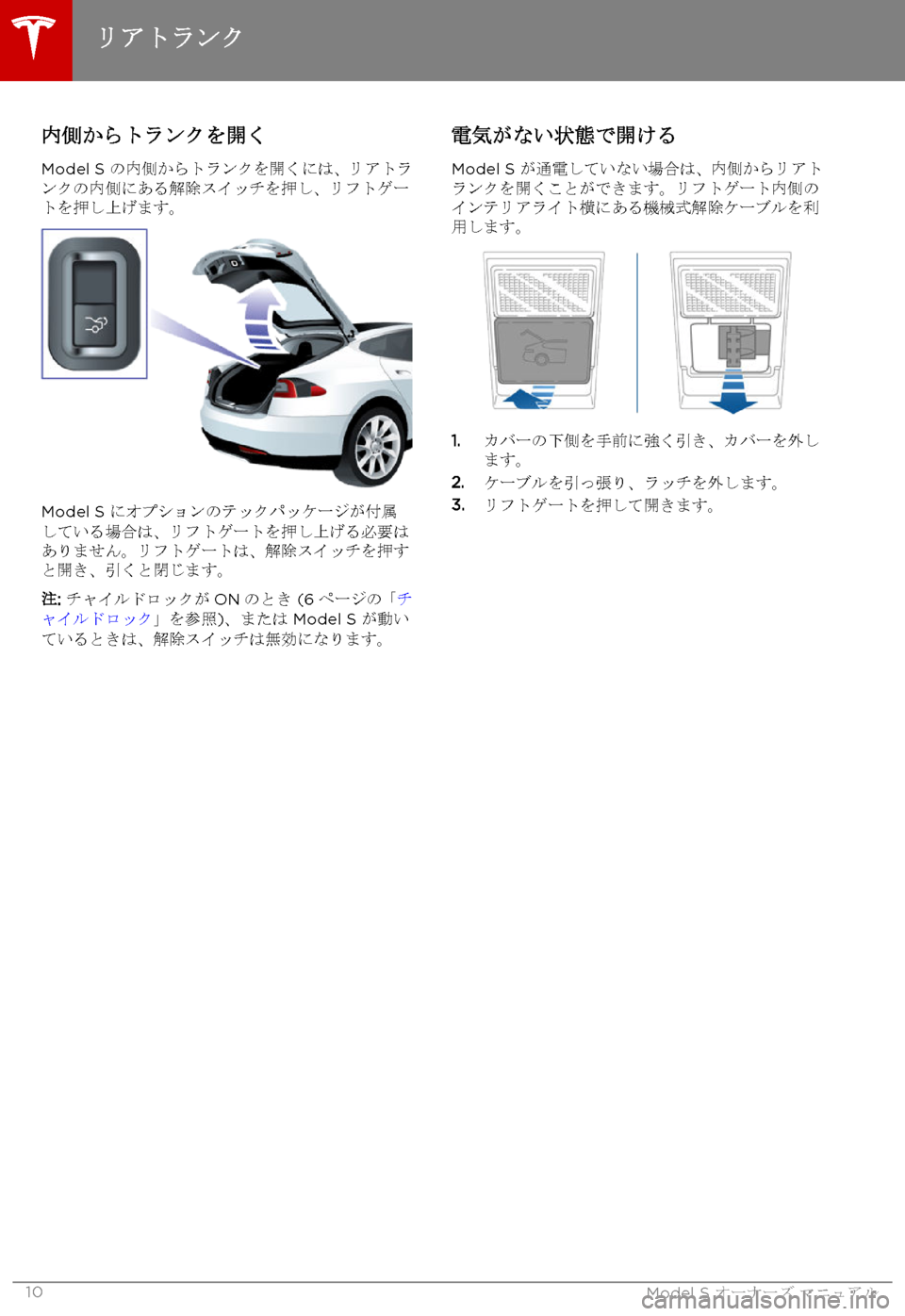

内側からトランクを開く
Model S の内側からトランクを開くには、リアトランクの内側にある解除スイッチを押し、リフトゲートを押し上げます。
Model S にオプションのテックパッケージが付属している場合は、リフトゲートを押し上げる必要はありません。リフトゲートは、解除スイッチを押すと開き、引くと閉じます。
注: チャイルドロックがONのとき (6ページの「チャイルドロック」を参照)、または Model S が動いているときは、解除スイッチは無効になります。
電気がない状態で開ける
Model S が通電していない場合は、内側からリアトランクを開くことができます。リフトゲート内側のインテリアライト横にある機械式解除ケーブルを利用します。
1.カバーの下側を手前に強く引き、カバーを外します。2.ケーブルを引っ張り、ラッチを外します。3.リフトゲートを押して開きます。
リアトランク
10Model S オーナーズ マニュアル
