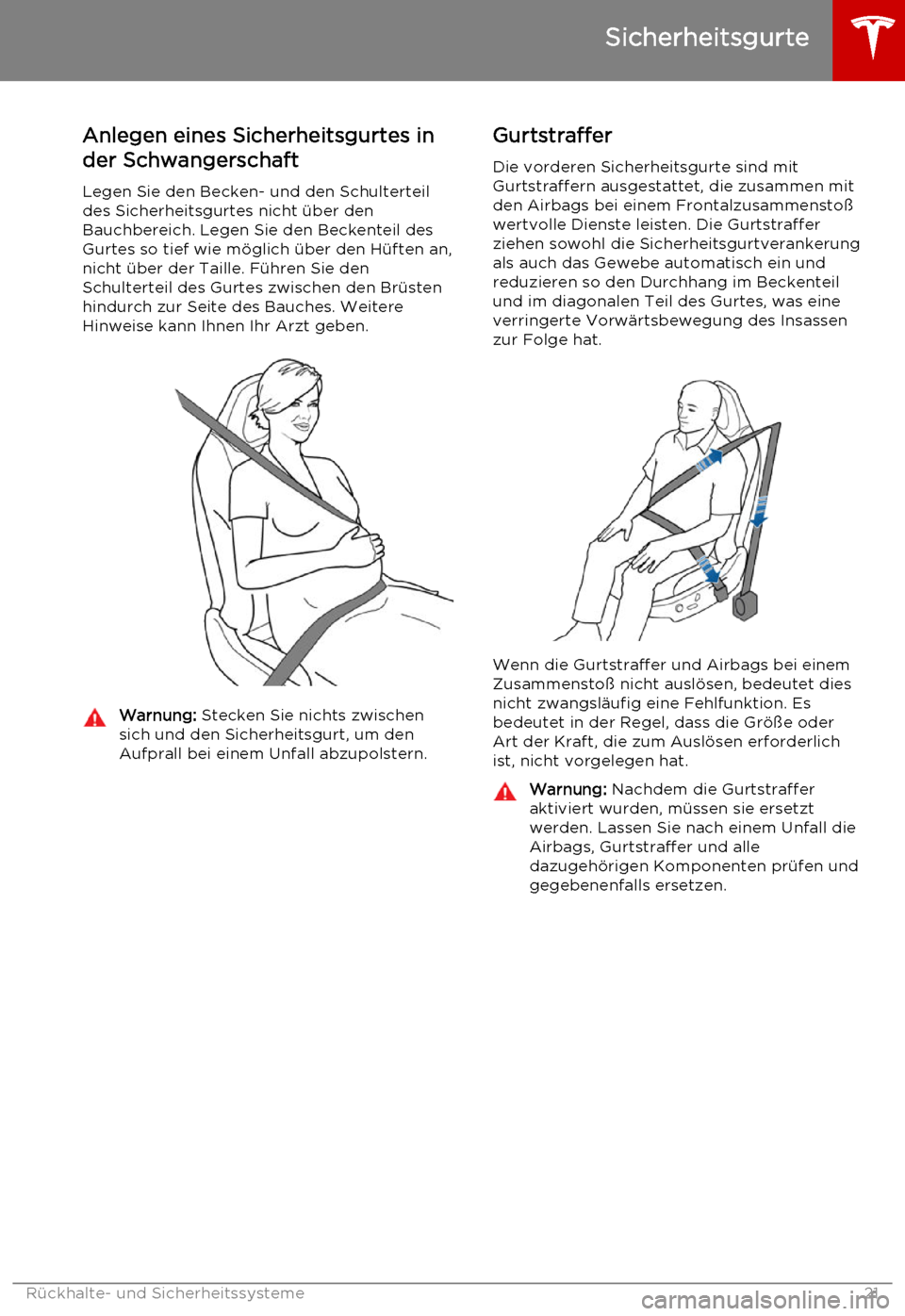

Anlegen eines Sicherheitsgurtes in
der Schwangerschaft
Legen Sie den Becken- und den Schulterteil
des Sicherheitsgurtes nicht über den
Bauchbereich. Legen Sie den Beckenteil des
Gurtes so tief wie möglich über den Hüften an,
nicht über der Taille. Führen Sie den
Schulterteil des Gurtes zwischen den Brüsten
hindurch zur Seite des Bauches. Weitere
Hinweise kann Ihnen Ihr Arzt geben.Warnung: Stecken Sie nichts zwischen
sich und den Sicherheitsgurt, um den Aufprall bei einem Unfall abzupolstern.Gurtstraffer
Die vorderen Sicherheitsgurte sind mit
Gurtstraffern ausgestattet, die zusammen mit
den Airbags bei einem Frontalzusammenstoß
wertvolle Dienste leisten. Die Gurtstraffer
ziehen sowohl die Sicherheitsgurtverankerung
als auch das Gewebe automatisch ein und
reduzieren so den Durchhang im Beckenteil
und im diagonalen Teil des Gurtes, was eine
verringerte Vorwärtsbewegung des Insassen
zur Folge hat.
Wenn die Gurtstraffer und Airbags bei einem Zusammenstoß nicht auslösen, bedeutet diesnicht zwangsläufig eine Fehlfunktion. Es
bedeutet in der Regel, dass die Größe oderArt der Kraft, die zum Auslösen erforderlichist, nicht vorgelegen hat.
Warnung: Nachdem die Gurtstraffer
aktiviert wurden, müssen sie ersetzt
werden. Lassen Sie nach einem Unfall die
Airbags, Gurtstraffer und alle
dazugehörigen Komponenten prüfen und
gegebenenfalls ersetzen.
Sicherheitsgurte
Rückhalte- und Sicherheitssysteme21

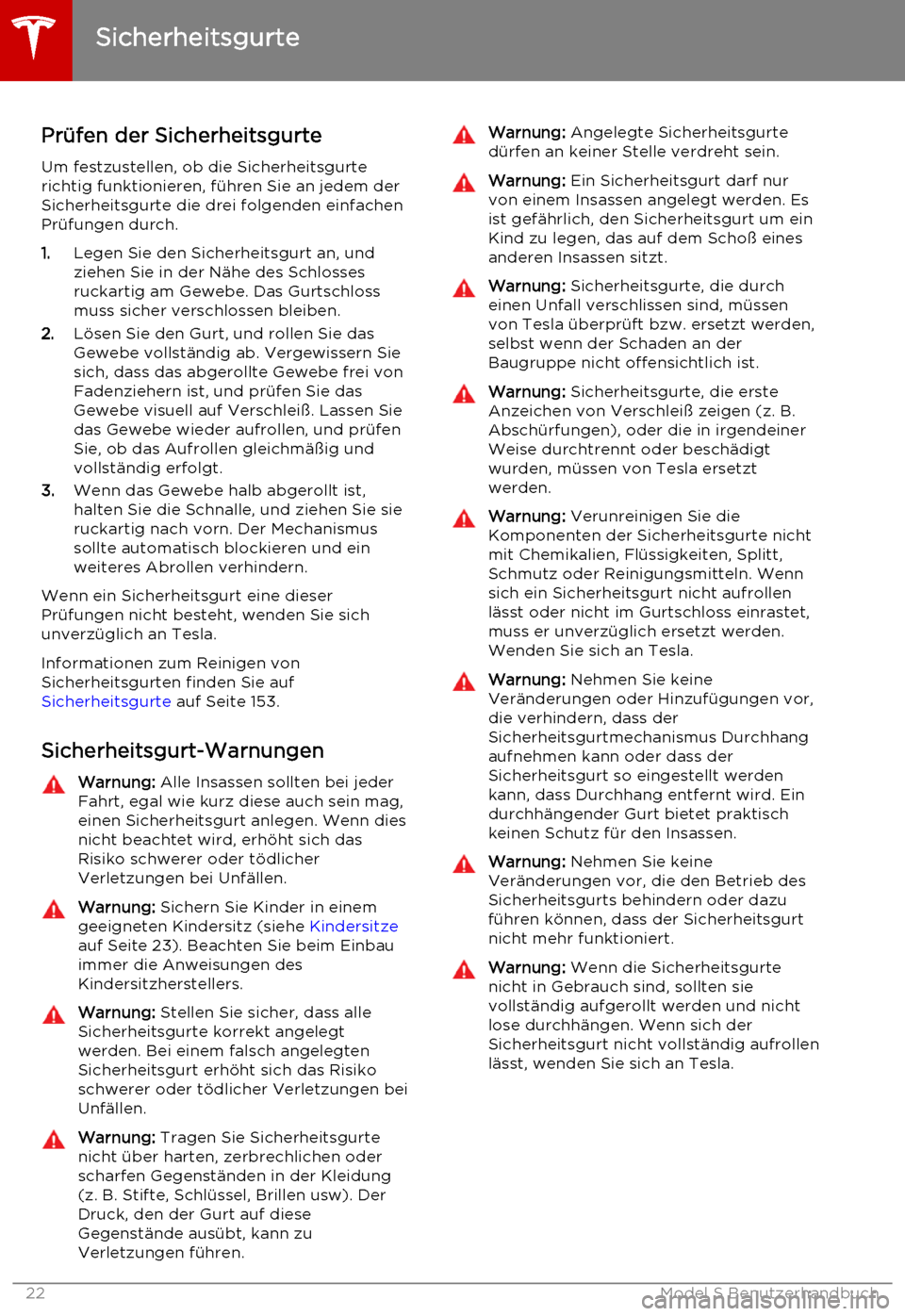

Prüfen der Sicherheitsgurte
Um festzustellen, ob die Sicherheitsgurte
richtig funktionieren, führen Sie an jedem der Sicherheitsgurte die drei folgenden einfachen
Prüfungen durch.
1. Legen Sie den Sicherheitsgurt an, und
ziehen Sie in der Nähe des Schlosses
ruckartig am Gewebe. Das Gurtschloss
muss sicher verschlossen bleiben.
2. Lösen Sie den Gurt, und rollen Sie das
Gewebe vollständig ab. Vergewissern Sie
sich, dass das abgerollte Gewebe frei von
Fadenziehern ist, und prüfen Sie das
Gewebe visuell auf Verschleiß. Lassen Sie
das Gewebe wieder aufrollen, und prüfen
Sie, ob das Aufrollen gleichmäßig und
vollständig erfolgt.
3. Wenn das Gewebe halb abgerollt ist,
halten Sie die Schnalle, und ziehen Sie sie
ruckartig nach vorn. Der Mechanismus
sollte automatisch blockieren und ein
weiteres Abrollen verhindern.
Wenn ein Sicherheitsgurt eine dieser
Prüfungen nicht besteht, wenden Sie sich unverzüglich an Tesla.
Informationen zum Reinigen von
Sicherheitsgurten finden Sie auf
Sicherheitsgurte auf Seite 153.
Sicherheitsgurt-WarnungenWarnung: Alle Insassen sollten bei jeder
Fahrt, egal wie kurz diese auch sein mag, einen Sicherheitsgurt anlegen. Wenn dies
nicht beachtet wird, erhöht sich das
Risiko schwerer oder tödlicher
Verletzungen bei Unfällen.Warnung: Sichern Sie Kinder in einem
geeigneten Kindersitz (siehe Kindersitze
auf Seite 23). Beachten Sie beim Einbau immer die Anweisungen des
Kindersitzherstellers.Warnung: Stellen Sie sicher, dass alle
Sicherheitsgurte korrekt angelegt
werden. Bei einem falsch angelegten
Sicherheitsgurt erhöht sich das Risiko schwerer oder tödlicher Verletzungen bei
Unfällen.Warnung: Tragen Sie Sicherheitsgurte
nicht über harten, zerbrechlichen oder scharfen Gegenständen in der Kleidung(z. B. Stifte, Schlüssel, Brillen usw). DerDruck, den der Gurt auf diese
Gegenstände ausübt, kann zu
Verletzungen führen.Warnung: Angelegte Sicherheitsgurte
dürfen an keiner Stelle verdreht sein.Warnung: Ein Sicherheitsgurt darf nur
von einem Insassen angelegt werden. Es
ist gefährlich, den Sicherheitsgurt um ein
Kind zu legen, das auf dem Schoß eines anderen Insassen sitzt.Warnung: Sicherheitsgurte, die durch
einen Unfall verschlissen sind, müssen
von Tesla überprüft bzw. ersetzt werden,
selbst wenn der Schaden an der
Baugruppe nicht offensichtlich ist.Warnung: Sicherheitsgurte, die erste
Anzeichen von Verschleiß zeigen (z. B.
Abschürfungen), oder die in irgendeiner
Weise durchtrennt oder beschädigt
wurden, müssen von Tesla ersetzt
werden.Warnung: Verunreinigen Sie die
Komponenten der Sicherheitsgurte nicht
mit Chemikalien, Flüssigkeiten, Splitt,
Schmutz oder Reinigungsmitteln. Wenn
sich ein Sicherheitsgurt nicht aufrollen lässt oder nicht im Gurtschloss einrastet,muss er unverzüglich ersetzt werden.
Wenden Sie sich an Tesla.Warnung: Nehmen Sie keine
Veränderungen oder Hinzufügungen vor,
die verhindern, dass der
Sicherheitsgurtmechanismus Durchhang
aufnehmen kann oder dass der
Sicherheitsgurt so eingestellt werden
kann, dass Durchhang entfernt wird. Ein durchhängender Gurt bietet praktisch
keinen Schutz für den Insassen.Warnung: Nehmen Sie keine
Veränderungen vor, die den Betrieb des Sicherheitsgurts behindern oder dazu
führen können, dass der Sicherheitsgurt
nicht mehr funktioniert.Warnung: Wenn die Sicherheitsgurte
nicht in Gebrauch sind, sollten sie
vollständig aufgerollt werden und nicht lose durchhängen. Wenn sich derSicherheitsgurt nicht vollständig aufrollen
lässt, wenden Sie sich an Tesla.
Sicherheitsgurte
22Model S Benutzerhandbuch

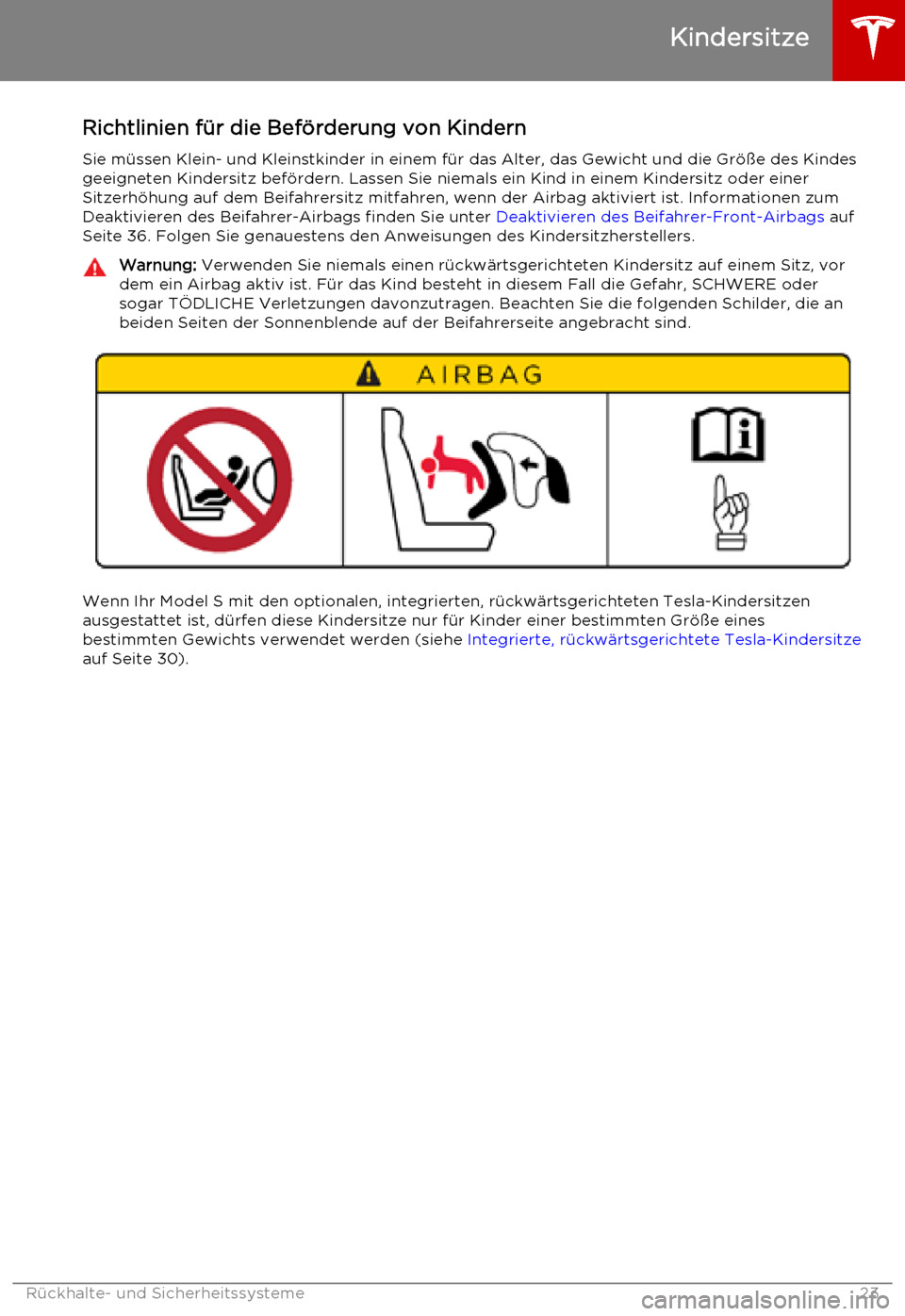

Richtlinien für die Beförderung von KindernSie müssen Klein- und Kleinstkinder in einem für das Alter, das Gewicht und die Größe des Kindesgeeigneten Kindersitz befördern. Lassen Sie niemals ein Kind in einem Kindersitz oder einer Sitzerhöhung auf dem Beifahrersitz mitfahren, wenn der Airbag aktiviert ist. Informationen zumDeaktivieren des Beifahrer-Airbags finden Sie unter Deaktivieren des Beifahrer-Front-Airbags auf
Seite 36. Folgen Sie genauestens den Anweisungen des Kindersitzherstellers.Warnung: Verwenden Sie niemals einen rückwärtsgerichteten Kindersitz auf einem Sitz, vor
dem ein Airbag aktiv ist. Für das Kind besteht in diesem Fall die Gefahr, SCHWERE oder
sogar TÖDLICHE Verletzungen davonzutragen. Beachten Sie die folgenden Schilder, die an beiden Seiten der Sonnenblende auf der Beifahrerseite angebracht sind.
Wenn Ihr Model S mit den optionalen, integrierten, rückwärtsgerichteten Tesla-Kindersitzenausgestattet ist, dürfen diese Kindersitze nur für Kinder einer bestimmten Größe einesbestimmten Gewichts verwendet werden (siehe Integrierte, rückwärtsgerichtete Tesla-Kindersitze
auf Seite 30).
Kindersitze
Rückhalte- und Sicherheitssysteme23

Auswählen eines KindersitzesIn den folgenden Tabellen finden Sie Richtlinien zum Typ der mit Sicherheitsgurt befestigten undmit ISOFIX-Vorrichtungen befestigten Kindersitze, die Sie in Abhängigkeit vom Gewicht des
Kindes beachten sollten.
Mit Sicherheitsgurt befestigte KindersitzeGewichtsklasseBeifahrerseiteÄußere RücksitzeMittlerer RücksitzGewichtsklasse 0bis 10 kgXUUGewichtsklasse 0+bis 13 kgL*UUGewichtsklasse 19 – 18 kgUF**U, UFU, UFGewichtsklasse II15 – 25 kgUF**U, UFU, UFGewichtsklasse III22 – 36 kgUF**U, UFU, UFU: Rückwärtsgerichtete Universal-Kindersitze
UF: Vorwärtsgerichtete Universal-Kindersitze
L: Geeignet für die Kindersitze Maxi-Cosi Cabrio/Cabriofix E4 04443517 oder Takata Mini E4
04443717
X: Sitzposition nicht für Kinder dieser Gewichtsklasse geeignet * Sitz muss auf dem hintersten und niedrigsten verfügbaren Rücksitz platziert werden.
** Sitz muss auf dem hintersten und höchsten verfügbaren Rücksitz platziert werden. Hinweis: Die Sitzerhöhungen nur mit Sicherheitsgurten befestigen (verwenden Sie nicht ISOFIX).
Hinweis: Wenn das Model S mit den optionalen umklappbaren Rücksitzen ausgestattet ist, ist
beim Rücksitz keine Sitzposition in der Mitte verfügbar.
Kindersitze
24Model S Benutzerhandbuch

Mit ISOFIX-Vorrichtung* befestigte Kindersitze
GewichtsklasseGrößenklasseHalterung
ISOFIX-Position
auf den äußeren RücksitzenGewichtsklasse 0bis 10 kgER1IL
Gewichtsklasse 0+bis 13 kg
ER1ILA, CDR2ILA, CCR3ILA, C
Gewichtsklasse 19 – 18 kg
DR2IL BCR3ILBBF2IUF, IL B, DB1F2xIUF, ILB, DAF3IUF, ILB, DIL: Geeignet für alle halbuniversellen Kindersitze (rückwärtsgerichtete oder vorwärtsgerichtete
Kindersitze mit Stützbein)
IUF: Geeignet für alle universellen Kindersitze (vorwärtsgerichtet mit Haltegurt)
A Empfehlung: Takata Mini E4 04443717
B Empfehlung: Takata Midi E4 04444204
C Empfehlung: Maxi-Cosi Cabriofix/Easyfix E4 04443517
D Empfehlung: Maxi-Cosi Pearl/Familyfix E4 043908
* ISOFIX – Internationaler Standard für die Befestigung von Kindersitzen in Personenkraftwagen.
Hinweis: Wenn das Gesamtgewicht von Kind und Kindersitz über 29 kg beträgt, empfiehlt Tesla,
den Kindersitz mit dem Sicherheitsgurt und dem oberen Band des Haltegurts zu befestigen. Dies trägt zur Sicherheit bei und führt außerdem dazu, dass das Sicherheitsgurt-Erinnerungssignalnicht weiter leuchtet. Beachten Sie beim Einbau der Kindersitze stets die Anweisungen desSicherheitsgurt-Herstellers.
Kindersitze
Rückhalte- und Sicherheitssysteme25

Beförderung von größeren Kindern
Wenn ein Kind zu groß für den Kindersitz, aber noch zu klein für das Anlegen eines
Standard-Sicherheitsgurts ist, verwenden Sie eine für das Alter und die Größe des Kindesangemessene Sitzerhöhung. Beachten Sie die
Anweisungen des Herstellers zur Befestigung der Sitzerhöhung mithilfe der
Sicherheitsgurte. Verwenden Sie zur
Sicherung einer Sitzerhöhung nicht das
ISOFIX-System, selbst dann nicht, wenn die Sitzerhöhung mit einer ISOFIX-Vorrüstung
ausgestattet ist.
Einbauen von Kindersitzen
Es gibt grundsätzlich zwei Methoden, um
Kindersitze einzubauen.
• Befestigung mit Sicherheitsgurt – diese Sitze werden mit den Sicherheitsgurten
des Fahrzeugs befestigt (siehe Einbauen
von Kindersitzen mit
Sicherheitsgurtbefestigung auf Seite
26).
• Befestigung mit ISOFIX – Diese Sitze können an den Verankerungen befestigt
werden, die in die Rücksitze des
Fahrzeugs eingelassen sind (siehe Einbau
von ISOFIX-Kindersitzen auf Seite 27).
Überprüfen Sie anhand der Anweisungen des
Sicherheitsgurt-Herstellers sowie der Tabelle auf Kindersitze auf Seite 23 , welches
Einbauverfahren zu verwenden ist. Für einige Kindersitze sind beide Verfahren zulässig.
Beachten Sie stets die Anweisungen des Kindersitzherstellers.
Einbauen von Kindersitzen mit
Sicherheitsgurtbefestigung
Prüfen Sie zunächst, ob das Kind in den
zulässigen Gewichtsbereich des Sitzes fällt.
Ziehen Sie das Kind nicht zu dick an, undachten Sie darauf, dass keine Gegenstände
zwischen dem Kind und dem Kindersitz
eingeklemmt sind.
Stellen Sie die Sicherheitsriemen für jedes
Kind bei jeder Fahrt neu ein.Damit Kindersitze sicher befestigt werden
können, sind alle Beifahrersitze mit einem
automatisch einrastenden
Aufrollmechanismus ausgestattet, mit dem
der Sicherheitsgurt über die für einen normalen Erwachsenen erforderliche Länge
hinaus ausgezogen werden kann. Die
erweiterte Länge des Gurts wird beibehalten,
bis der Gurt wieder gelöst und aufgerollt wird.
Der automatische Aufrollmechanismus
besteht aus einer Ratsche, die sich in einem
Gehäuse dreht und weiteres Abrollen verhindert, bis der Gurt vollständig aufgerollt
wurde. Achten Sie beim Einbau von
Kindersitzen darauf, dass der automatische
Aufrollmechanismus korrekt verriegelt. Ziehen Sie dazu den Gurt auf volle Länge aus. Der
automatische Aufrollmechanismus lässt sich
nur bei vollständig abgerolltem Gurt
aktivieren.
Hinweis: Die automatische Abrollsperre wird
erst dann deaktiviert, wenn das Gurtschloss
aus der Schnalle entfernt und der Gurt
vollständig aufgerollt wurde. Der Gurt wird
dann wie ein herkömmlicher Sicherheitsgurt
verwendet. Er lässt sich frei auf- und abrollen
und blockiert nur in Notsituationen. Nach der
Deaktivierung des automatischen
Aufrollmechanismus muss zur Reaktivierung
des Sicherungsmechanismus für den Einbau
eines Kindersitzes der Gurt zunächst
vollständig abgerollt werden.
Beachten Sie stets die detaillierten
Anweisungen des Kindersitzherstellers. Im
Folgenden werden allgemeine Richtlinien
angegeben.
1. Platzieren Sie den Kindersitz im Model S
und rollen Sie den Sicherheitsgurt
vollständig ab. Führen Sie den
Sicherheitsgurt um den Kindersitz und
sichern Sie das Gurtschloss entsprechend den Anweisungen des
Kindersitzherstellers.
Kindersitze
26Model S Benutzerhandbuch

2.Lassen Sie den Sicherheitsgurt abrollen,
und sorgen Sie dafür, dass er eng am
Kindersitz anliegt. Drücken Sie dabei gleichzeitig den Kindersitz fest in den
Fahrzeugsitz.
3. Wenn der Kindersitz einen oberen
Haltegurt hat, befestigen Sie diesen an der Rückseite des Sitzes (siehe Befestigung
der oberen Haltegurte auf Seite 27).

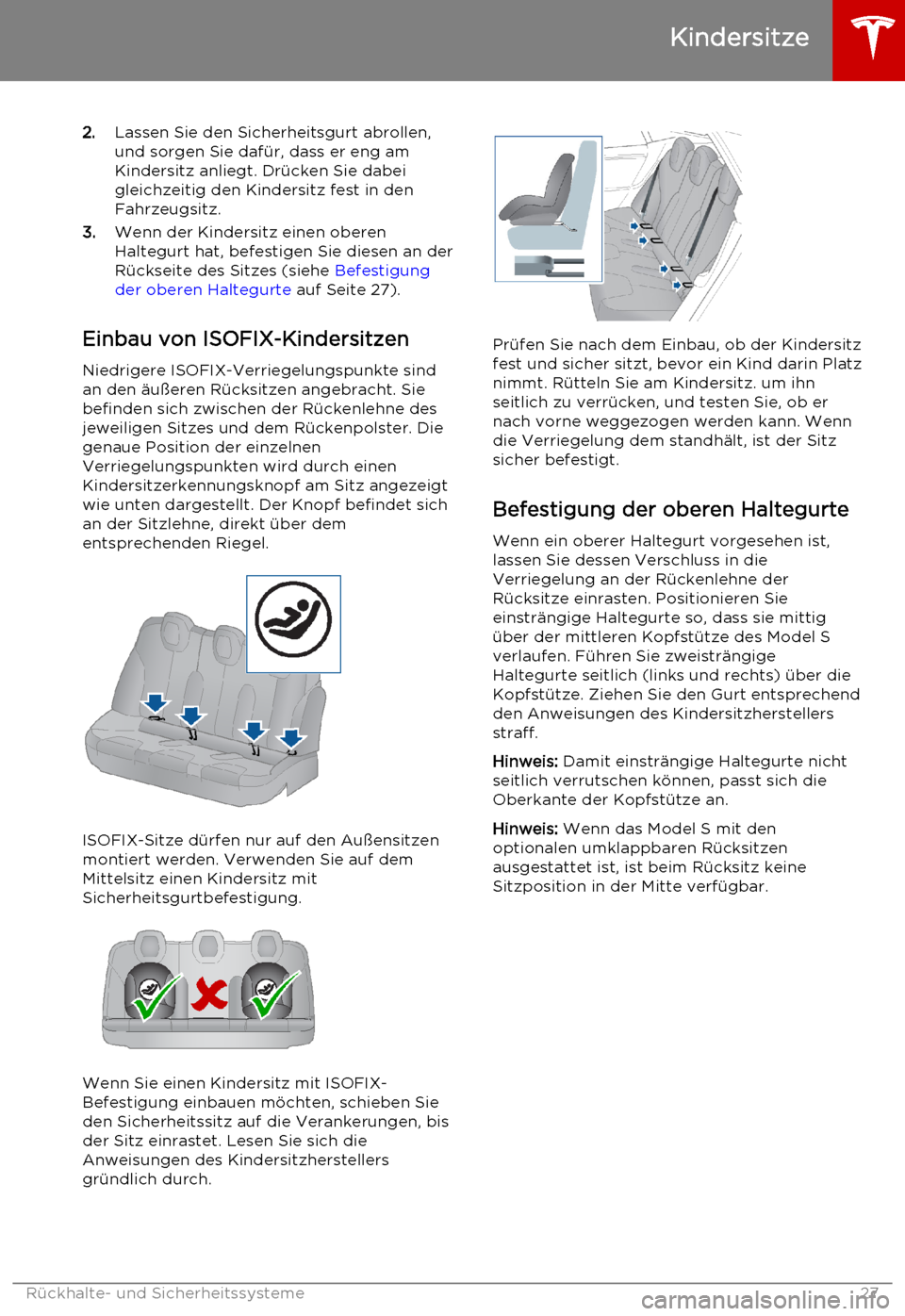

Einbau von ISOFIX-Kindersitzen
Niedrigere ISOFIX-Verriegelungspunkte sind
an den äußeren Rücksitzen angebracht. Sie
befinden sich zwischen der Rückenlehne des
jeweiligen Sitzes und dem Rückenpolster. Die genaue Position der einzelnen
Verriegelungspunkten wird durch einen
Kindersitzerkennungsknopf am Sitz angezeigt
wie unten dargestellt. Der Knopf befindet sich
an der Sitzlehne, direkt über dem
entsprechenden Riegel.
ISOFIX-Sitze dürfen nur auf den Außensitzen
montiert werden. Verwenden Sie auf dem
Mittelsitz einen Kindersitz mit
Sicherheitsgurtbefestigung.
Wenn Sie einen Kindersitz mit ISOFIX-
Befestigung einbauen möchten, schieben Sie den Sicherheitssitz auf die Verankerungen, bisder Sitz einrastet. Lesen Sie sich dieAnweisungen des Kindersitzherstellersgründlich durch.
Prüfen Sie nach dem Einbau, ob der Kindersitz
fest und sicher sitzt, bevor ein Kind darin Platz
nimmt. Rütteln Sie am Kindersitz. um ihn
seitlich zu verrücken, und testen Sie, ob er
nach vorne weggezogen werden kann. Wenndie Verriegelung dem standhält, ist der Sitzsicher befestigt.
Befestigung der oberen Haltegurte Wenn ein oberer Haltegurt vorgesehen ist,
lassen Sie dessen Verschluss in die
Verriegelung an der Rückenlehne der Rücksitze einrasten. Positionieren Sie
einsträngige Haltegurte so, dass sie mittig
über der mittleren Kopfstütze des Model S verlaufen. Führen Sie zweisträngige
Haltegurte seitlich (links und rechts) über die
Kopfstütze. Ziehen Sie den Gurt entsprechend
den Anweisungen des Kindersitzherstellers
straff.
Hinweis: Damit einsträngige Haltegurte nicht
seitlich verrutschen können, passt sich die
Oberkante der Kopfstütze an.
Hinweis: Wenn das Model S mit den
optionalen umklappbaren Rücksitzen
ausgestattet ist, ist beim Rücksitz keine
Sitzposition in der Mitte verfügbar.
Kindersitze
Rückhalte- und Sicherheitssysteme27

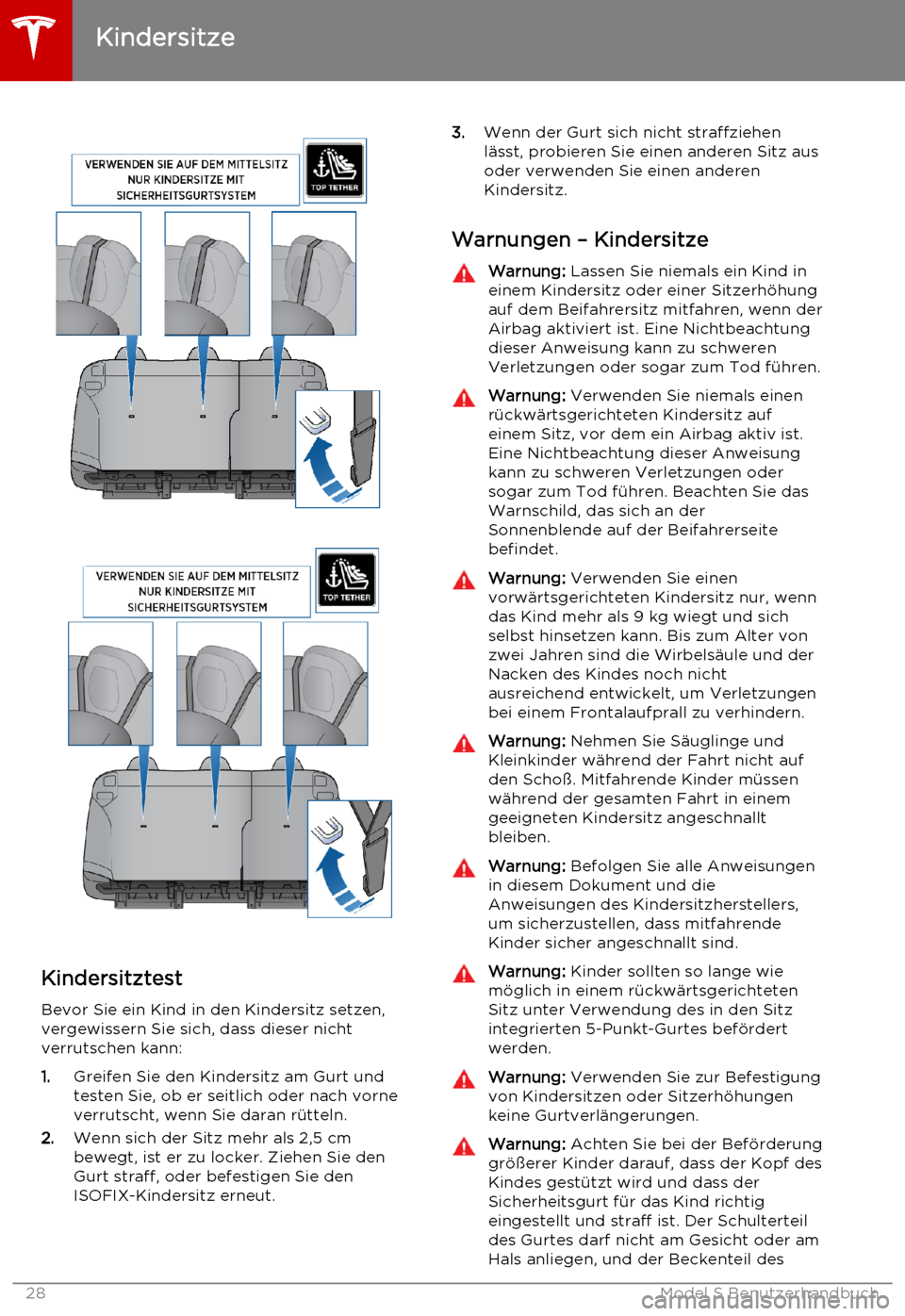

KindersitztestBevor Sie ein Kind in den Kindersitz setzen,vergewissern Sie sich, dass dieser nicht
verrutschen kann:
1. Greifen Sie den Kindersitz am Gurt und
testen Sie, ob er seitlich oder nach vorneverrutscht, wenn Sie daran rütteln.
2. Wenn sich der Sitz mehr als 2,5 cm
bewegt, ist er zu locker. Ziehen Sie den
Gurt straff, oder befestigen Sie den ISOFIX-Kindersitz erneut.
3. Wenn der Gurt sich nicht straffziehen
lässt, probieren Sie einen anderen Sitz aus
oder verwenden Sie einen anderen
Kindersitz.
Warnungen – KindersitzeWarnung: Lassen Sie niemals ein Kind in
einem Kindersitz oder einer Sitzerhöhung
auf dem Beifahrersitz mitfahren, wenn der
Airbag aktiviert ist. Eine Nichtbeachtung
dieser Anweisung kann zu schweren Verletzungen oder sogar zum Tod führen.Warnung: Verwenden Sie niemals einen
rückwärtsgerichteten Kindersitz auf einem Sitz, vor dem ein Airbag aktiv ist.Eine Nichtbeachtung dieser Anweisungkann zu schweren Verletzungen odersogar zum Tod führen. Beachten Sie das
Warnschild, das sich an der
Sonnenblende auf der Beifahrerseite
befindet.Warnung: Verwenden Sie einen
vorwärtsgerichteten Kindersitz nur, wenn
das Kind mehr als 9 kg wiegt und sich
selbst hinsetzen kann. Bis zum Alter von zwei Jahren sind die Wirbelsäule und derNacken des Kindes noch nicht
ausreichend entwickelt, um Verletzungen
bei einem Frontalaufprall zu verhindern.Warnung: Nehmen Sie Säuglinge und
Kleinkinder während der Fahrt nicht auf
den Schoß. Mitfahrende Kinder müssen
während der gesamten Fahrt in einem
geeigneten Kindersitz angeschnallt
bleiben.Warnung: Befolgen Sie alle Anweisungen
in diesem Dokument und die
Anweisungen des Kindersitzherstellers,
um sicherzustellen, dass mitfahrende
Kinder sicher angeschnallt sind.Warnung: Kinder sollten so lange wie
möglich in einem rückwärtsgerichteten
Sitz unter Verwendung des in den Sitz
integrierten 5-Punkt-Gurtes befördert werden.Warnung: Verwenden Sie zur Befestigung
von Kindersitzen oder Sitzerhöhungen keine Gurtverlängerungen.Warnung: Achten Sie bei der Beförderung
größerer Kinder darauf, dass der Kopf des Kindes gestützt wird und dass der
Sicherheitsgurt für das Kind richtig
eingestellt und straff ist. Der Schulterteil des Gurtes darf nicht am Gesicht oder am
Hals anliegen, und der Beckenteil des
Kindersitze
28Model S Benutzerhandbuch

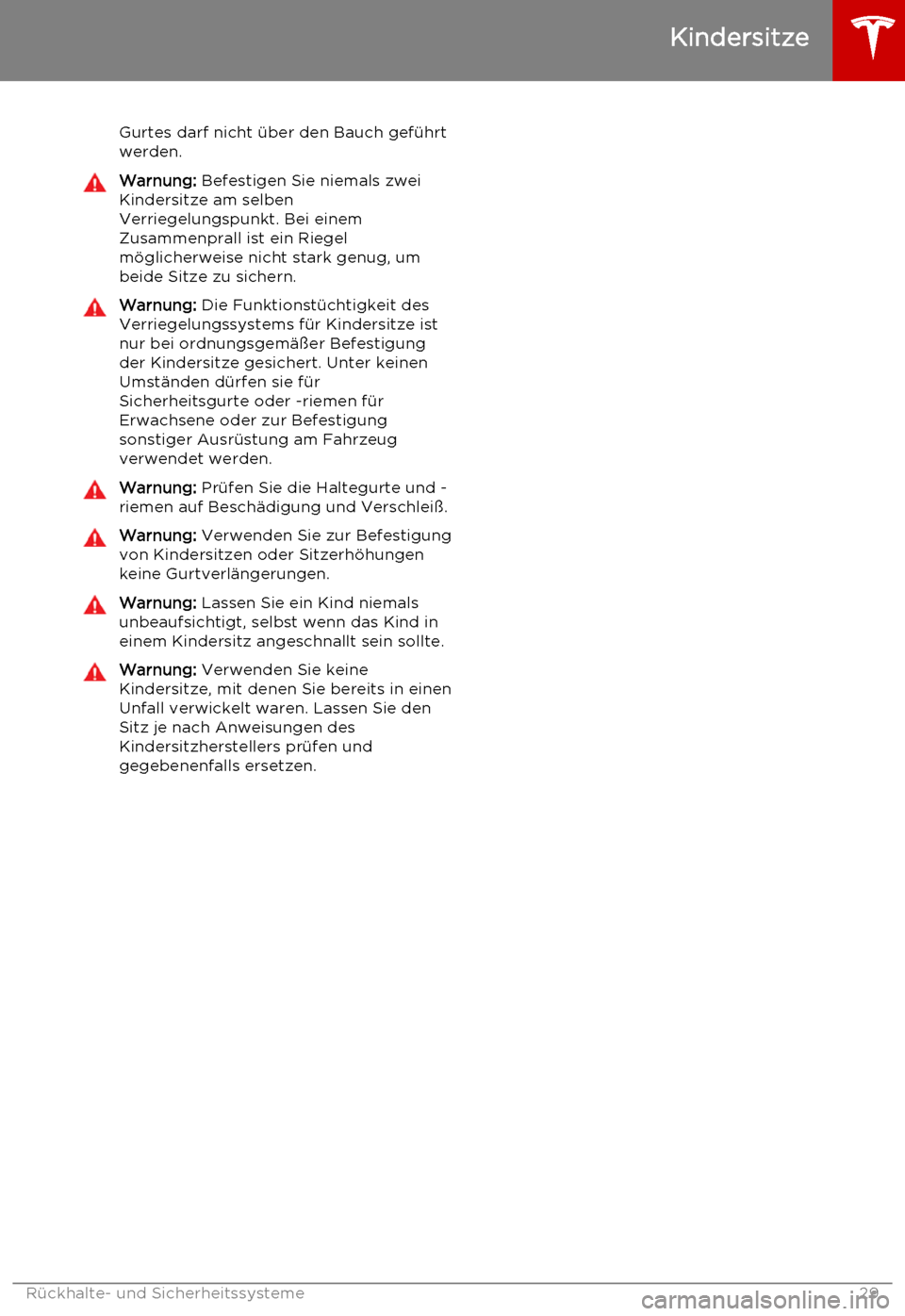

Gurtes darf nicht über den Bauch geführtwerden.Warnung: Befestigen Sie niemals zwei
Kindersitze am selben
Verriegelungspunkt. Bei einem
Zusammenprall ist ein Riegel
möglicherweise nicht stark genug, um
beide Sitze zu sichern.Warnung: Die Funktionstüchtigkeit des
Verriegelungssystems für Kindersitze ist nur bei ordnungsgemäßer Befestigungder Kindersitze gesichert. Unter keinenUmständen dürfen sie für
Sicherheitsgurte oder -riemen für
Erwachsene oder zur Befestigung
sonstiger Ausrüstung am Fahrzeug
verwendet werden.Warnung: Prüfen Sie die Haltegurte und -
riemen auf Beschädigung und Verschleiß.Warnung: Verwenden Sie zur Befestigung
von Kindersitzen oder Sitzerhöhungen keine Gurtverlängerungen.Warnung: Lassen Sie ein Kind niemals
unbeaufsichtigt, selbst wenn das Kind in
einem Kindersitz angeschnallt sein sollte.Warnung: Verwenden Sie keine
Kindersitze, mit denen Sie bereits in einen
Unfall verwickelt waren. Lassen Sie den Sitz je nach Anweisungen des
Kindersitzherstellers prüfen und
gegebenenfalls ersetzen.
Kindersitze
Rückhalte- und Sicherheitssysteme29

Nutzungsbeschränkungen
Die optional integrierten,
rückwärtsgerichteten Tesla-Kindersitze sind Kinderrückhaltesysteme, die entsprechend der
ECE-Norm R44.04 der Vereinten Nationen
geprüft und für Kinder in den Gewichtsklassen
II und III (15–36 kg) zugelassen wurden. Diese
Sitze dürfen nur von Kindern verwendet
werden, die zwischen 3 und 12 Jahren alt und
zwischen 98 und 135 cm groß sind.
Stellen Sie immer sicher, dass der Kopf des
Kindes das Fahrzeug nicht berührt und dass
das Kind mit korrekt angelegtem und
verriegeltem Sicherheitsgurt bequem sitzt.
Das Becken des Kindes muss durch den Beckengurt sicher in seiner Lage gehalten
werden. Beachten Sie alle Anweisungen, und
verwenden Sie in diesen Sitzen keine zusätzlichen Kindersitze.
Hinweis: Wenn ein Kind in den integrierten,
rückwärtsgerichteten Tesla-Kindersitzen sitzt,
sollten Sie die Klimaregelung des Model S auf
Luftansaugung von außen einstellen, und nicht
die Umluftfunktion verwenden. Somit wird der
Fondsitzbereich besser belüftet. Siehe Anpassen der Klimaregelung auf Seite 105.
Öffnen
1. Entfernen Sie die Abdeckung im
Kofferraumboden, und ziehen Sie an dem
Band, um die Sitzbaugruppe anzuheben.
2. Schieben Sie die Sitzbaugruppe in ihre
Position.
3. Öffnen Sie den Klettverschluss.
4.Ziehen Sie an dem Griff, um die
Kopfstützen von der Rückenlehne zu lösen, und ziehen Sie dann die
Kopfstützen zu sich, um sie umzuklappen.
5. Stellen Sie die Rückenlehne aufrecht, und
drücken Sie sie nach hinten, bis sie
einrastet. Prüfen Sie visuell, ob alle
Verriegelungen eingerastet sind.
Integrierte, rückwärtsgerichtete Tesla-Kindersitze
30Model S Benutzerhandbuch
