4997-2. Mesures à prendre en cas d’urgence
7
En cas de problème
4RUNNER (D)_(OM35A83D)
Le problème peut venir d’une des causes suivantes:
●L’un des câbles de batterie ou les deux sont peut-être débranchés.
● La batterie est peut-être déchargée. ( →P. 504)
● Il y a peut-être un mauvais fonctionnement dans l’antivol de direc-
tion (véhicules équipés d’un système d’accès “mains libres”).
Consultez votre concessionnaire Toyota si vous ne savez pas ou ne pou-
vez pas résoudre le problème.
Lorsque le moteur ne démarre pas, vous pouvez tenter la procédure
suivante en mesure temporaire pour le démarrer, à condition que le
contacteur de démarrage fonctionne normalement:
Enclenchez le frein de stationnement.
Placez le levier de vitesse sur P.
Mettez le contacteur de démarrage en mode ACCESSOIRES.
Enfoncez le contacteur de démarrage pendant environ 15 secon-
des, tout en enfonçant franchement la pédale de frein.
Même s’il est possible de démarrer le moteur avec la procédure ci-
dessus, il est possible que le système soit défectueux. Faites contrô-
ler le véhicule par votre concessionnaire Toyota.
Le démarreur ne fonctionne pas, les éclairages intérieurs et les
feux avant ne s’allument pas, l’avertisseur sonore ne fonctionne
pas.
Fonction de démarrage de secours (véhicules équipés d’un sys-
tème d’accès “mains libres”)
1
2
3
4

5007-2. Mesures à prendre en cas d’urgence
4RUNNER (D)_(OM35A83D)
Enclenchez le frein de stationnement.
Véhicules dépourvus de système d’accès “mains libres”:
Mettez le contacteur de démarrage est sur la position “ACC”.
Véhicules équipés d’un système d’accès “mains libres”:
Mettez le contacteur de démarrage est en mode ACCESSOIRES.
Appuyez sur la pédale de frein.
Faites levier sur le cache avec
un tournevis plat ou un outil
similaire.
Pour éviter d’abîmer le cache, pro-
tégez l’extrémité du tournevis avec
un chiffon.
Enfoncez le bouton de déver-
rouillage de sélecteur.
Vous pouvez manœuvrer le levier
de vitesse tant que vous enfoncez
le bouton.
Si le levier de vitesse est bloqué sur P
Si le levier de vitesse est bloqué alors que vous enfoncez la
pédale de frein, il est possible qu’il y ait une anomalie dans le
dispositif de commande de verrouillage du levier (système de
sécurité destiné à empêcher toute manœuvre accidentelle du
levier de vitesse). Faites immédiatement contrôler le véhicule
par votre concessionnaire Toyota.
En mesure d’urgence, vous pouvez procéder comme suit pour
pouvoir manœuvrer le levier de vitesse:
1
2
3
4
5

5017-2. Mesures à prendre en cas d’urgence
7
En cas de problème
4RUNNER (D)_(OM35A83D)
Retirez le cache de la garniture
du hayon.
Déchirez le film en plastique.
Retirez le cache.
Tirez le levier vers le haut.
Si vous ne par venez pas à faire fonctionner la
commande d’ouver ture du hayon
Si le mécanisme d’ouverture du hayon ne fonctionne pas, il peut
y avoir un dysfonctionnement avec le système d’ouverture du
hayon. Faites contrôler le véhicule par votre concessionnaire
Toyota dans les plus brefs délais.
En mesure d’urgence, vous pouvez procéder comme suit pour
pouvoir ouvrir le hayon depuis l’intérieur.
1
2
3

5027-2. Mesures à prendre en cas d’urgence
4RUNNER (D)_(OM35A83D)
Utilisez la clé conventionnelle
(→P. 104) afin d’effectuer les opé-
rations suivantes:
Verrouille toutes les portes
Déverrouille toutes les portes
Tourner la clé vers l’arrière pour
déverrouiller la porte conducteur.
Tournez la clé à nouveau pour
déverrouiller les autres portes.
Si la clé électronique ne fonctionne pas
nor malement (véhicules équipés d’un système d’accès “mains libres”)
Si la communication est interrompue entre la clé électronique et
le véhicule ( →P. 125) ou si la clé électronique est inutilisable
parce que sa pile est usée, le système d’accès “mains libres” et
la télécommande du verrouillage centralisé sont également inu-
tilisables. Dans de tels cas, appliquez la procédure décrite ci-
après pour ouvrir les portes ou pour démarrer le moteur.
Verrouillage et déverrouillage des portes
1
2

5037-2. Mesures à prendre en cas d’urgence
7
En cas de problème
4RUNNER (D)_(OM35A83D)

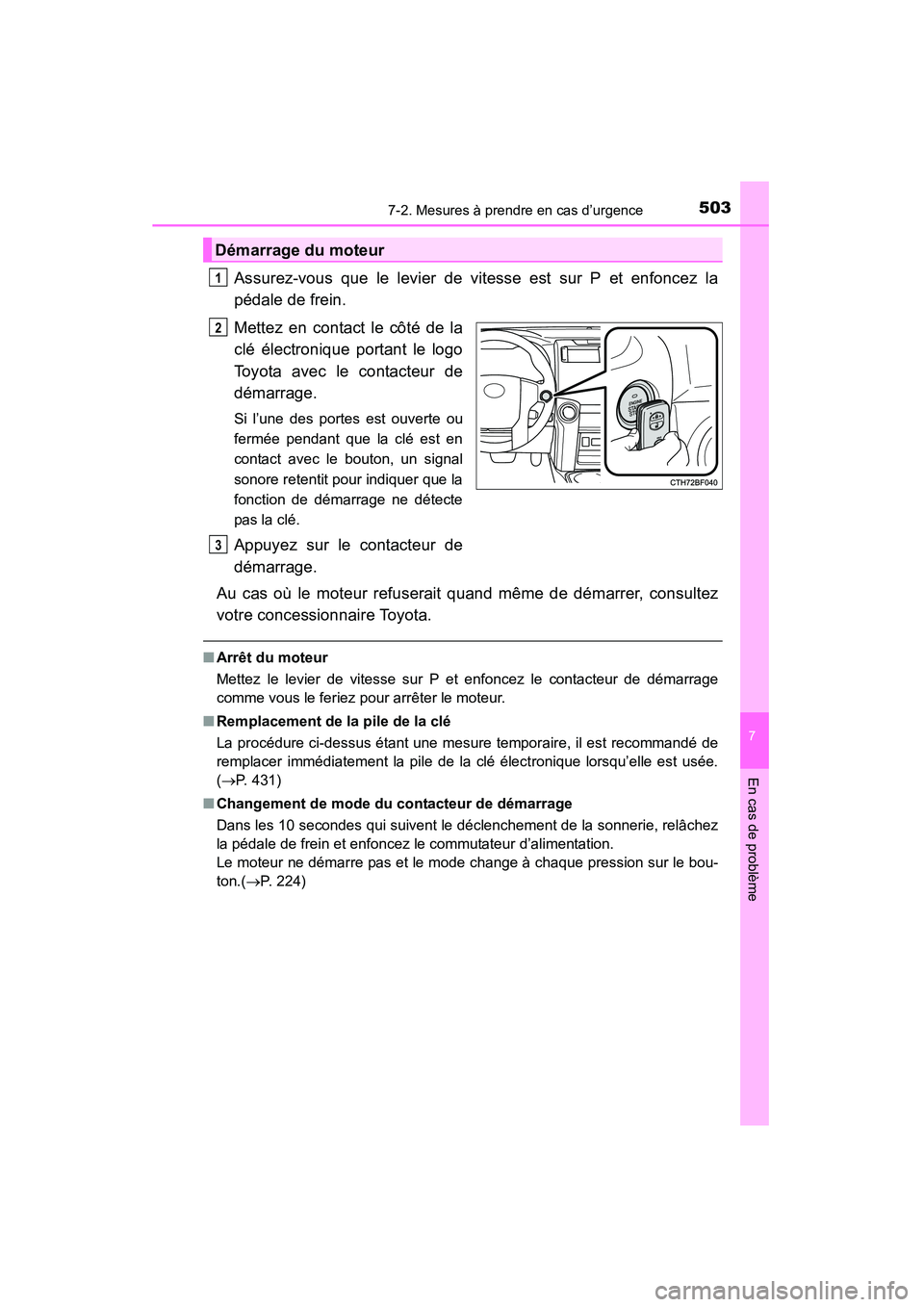

Assurez-vous que le levier de vitesse est sur P et enfoncez la
pédale de frein.
Mettez en contact le côté de la
clé électronique portant le logo
Toyota avec le contacteur de
démarrage.
Si l’une des portes est ouverte ou
fermée pendant que la clé est en
contact avec le bouton, un signal
sonore retentit pour indiquer que la
fonction de démarrage ne détecte
pas la clé.
Appuyez sur le contacteur de
démarrage.
Au cas où le moteur refuserait quand même de démarrer, consultez
votre concessionnaire Toyota.
■ Arrêt du moteur
Mettez le levier de vitesse sur P et enfoncez le contacteur de démarrage
comme vous le feriez pour arrêter le moteur.
■ Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de
remplacer immédiatement la pile de la clé électronique lorsqu’elle est usée.
(→ P. 431)
■ Changement de mode du contacteur de démarrage
Dans les 10 secondes qui suivent le déclenchement de la sonnerie, relâchez
la pédale de frein et enfoncez le commutateur d’alimentation.
Le moteur ne démarre pas et le mode change à chaque pression sur le bou-
ton.( →P. 224)
Démarrage du moteur
1
2
3

5047-2. Mesures à prendre en cas d’urgence
4RUNNER (D)_(OM35A83D)
Si vous avez à votre disposition un jeu de câbles de démarrage (ou
un survolteur) et un second véhicule équipé d’une batterie de 12 V,
vous pouvez démarrer votre véhicule en procédant comme suit.Ouvrez le capot ( →P. 398)
Procédez comme suit pour brancher les câbles de démarrage:
Branchez une pince du câble positif à la borne positive (+) de la
batterie de votre véhicule.
Branchez la pince à l’autre extrémité du câble positif à la borne
positive (+) de la batterie du second véhicule.
Branchez une pince du câble négatif à la borne négative (-) de la
batterie du second véhicule.
Branchez l’autre pince du câble négatif sur un point métallique
fixe non peint loin de la batterie et de toute autre pièce mobile,
comme indiqué sur la figure.
Démarrez le moteur du second véhicule. Accélérez légèrement
pour accroître le régime moteur et maintenez ce régime pendant 5
minutes environ, de manière à recharger la batterie de votre véhi-
cule.
En cas de décharge de la batterie du véhicule
Vous pouvez procéder comme suit pour démarrer le moteur mal-
gré la décharge complète de la batterie.
Vous pouvez également appeler votre concessionnaire Toyota
ou un atelier de réparation qualifié.
1
2
1
2
3
4
3

5057-2. Mesures à prendre en cas d’urgence
7
En cas de problème
4RUNNER (D)_(OM35A83D)
Véhicules équipés d’un système d’accès “mains libres”: Contacteur
de démarrage éteint, ouvrez et fermez n’importe quelle porte du
véhicule.
Maintenez la vitesse moteur du second véhicule et démarrez le
moteur de votre véhicule en mettant le contacteur de démarrage en
position “ON” (véhicules dépourvus d’un système d’accès “mains
libres”) ou en mettant le contacteur de démarrage en mode
DÉMARRAGE (véhicules équipés de système d’accès “mains
libres”).
Sitôt le moteur démarré, débranchez les câbles de démarrage
exactement dans l’ordre inverse de celui dans lequel ils ont été
branchés.
Une fois le moteur démarré, faites inspecter le véhicule par votre con-
cessionnaire Toyota, dès que possible.
■ Démarrage du moteur lorsque la batterie est déchargée
Le moteur ne peut pas être démarré en poussant le véhicule.
■ Pour éviter la décharge de la batterie
●Éteignez les feux avant et le système audio lorsque le moteur est arrêté.
● Mettez hors fonction tous les équipements électriques non indispensables
lorsque vous roulez à trop basse vitesse pendant une longue période,
comme par exemple dans un trafic dense.
■ Chargement de la batterie
L’électricité stockée dans la batterie se décharge progressivement, même
lorsque le véhicule n’est pas utilisé, par suite de la décharge naturelle et de
l’effet de fuite de courant de certains équipements électriques. Si le véhicule
reste en stationnement prolongé, la batterie peut se décharger, et le moteur
peut ne plus démarrer. (La batterie se recharge automatiquement pendant la
marche du véhicule).
4
5
6

5067-2. Mesures à prendre en cas d’urgence
4RUNNER (D)_(OM35A83D)■

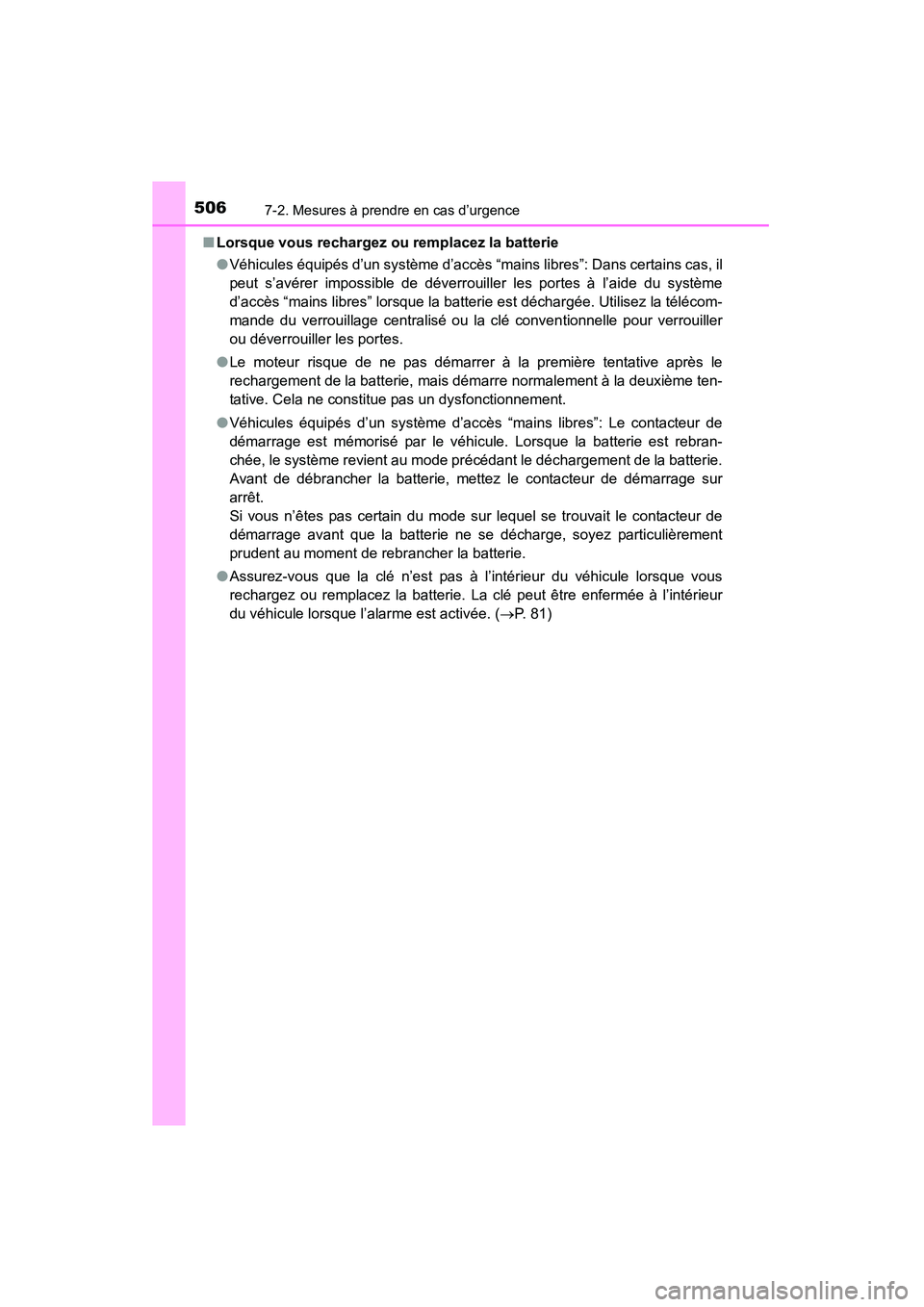

Lorsque vous rechargez ou remplacez la batterie
●Véhicules équipés d’un système d’accès “mains libres”: Dans certains cas, il
peut s’avérer impossible de déverrouiller les portes à l’aide du système
d’accès “mains libres” lorsque la batterie est déchargée. Utilisez la télécom-
mande du verrouillage centralisé ou la clé conventionnelle pour verrouiller
ou déverrouiller les portes.
● Le moteur risque de ne pas démarrer à la première tentative après le
rechargement de la batterie, mais démarre normalement à la deuxième ten-
tative. Cela ne constitue pas un dysfonctionnement.
● Véhicules équipés d’un système d’accès “mains libres”: Le contacteur de
démarrage est mémorisé par le véhicule. Lorsque la batterie est rebran-
chée, le système revient au mode précédant le déchargement de la batterie.
Avant de débrancher la batterie, mettez le contacteur de démarrage sur
arrêt.
Si vous n’êtes pas certain du mode su r lequel se trouvait le contacteur de
démarrage avant que la batterie ne se décharge, soyez particulièrement
prudent au moment de rebrancher la batterie.
● Assurez-vous que la clé n’est pas à l’intérieur du véhicule lorsque vous
rechargez ou remplacez la batterie. La clé peut être enfermée à l’intérieur
du véhicule lorsque l’alarme est activée. ( →P. 8 1 )

5077-2. Mesures à prendre en cas d’urgence
7
En cas de problème
4RUNNER (D)_(OM35A83D)
AT T E N T I O N
■Pour éviter tout risque d’incendie ou d’explosion de la batterie
Respectez les précautions suivantes pour éviter toute mise à feu des gaz
inflammables pouvant s’échapper de la batterie:
●Assurez-vous que chaque câble de démarrage est branché à la bonne
borne et qu’il n’entre pas accidentellement en contact avec une autre
borne que celle prévue.
● Ne laissez pas l’autre extrémité du câble de démarrage connectée à la
borne “+” entrer en contact avec tout autre élément ou surface métallique
de la zone, tels que des supports ou du métal non peint.
● Ne laissez pas les pinces + et - des câbles de démarrage entrer en con-
tact l’une avec l’autre.
● Ne fumez pas, n’utilisez pas d’allumettes, de briquet ou de flamme nue à
proximité de la batterie.
■ Précautions à prendre avec la batterie
La batterie renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie:
●Si vous avez à intervenir sur la batterie, portez toujours des lunettes de
protection et prenez soin d’éviter tout contact de l’électrolyte (acide) avec
votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne vous penchez pas au-dessus de la batterie.
● Si du liquide de batterie vient en contact avec la peau ou les yeux, net-
toyez immédiatement la zone concernée à l’eau claire et consultez un
médecin.
Maintenez une éponge ou un tissu humide sur la zone touchée, jusqu’à ce
que vous ayez reçu des soins médicaux.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes
et autres pièces de la batterie.
● Ne laissez pas des enfants s’approcher de la batterie.
NOTE
■Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne se
prennent pas dans les moto-ventilateurs de refroidissement ou dans une
courroie d’entraînement du moteur.

5087-2. Mesures à prendre en cas d’urgence
4RUNNER (D)_(OM35A83D)
●L’aiguille du thermomètre de liquide de refroidissement moteur
(→ P. 89) entre dans la zone rouge ou une perte de puissance
moteur est ressentie.
(Par exemple, la vitesse du véhicule n’augmente pas.)
● De la vapeur s’échappe par le dessous du capot.
Arrêtez le véhicule en lieu sûr et mettez sur arrêt le système de cli-
matisation, puis arrêtez le moteur.
Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
Une fois le moteur suffisam-
ment refroidi, vérifiez les flexi-
bles et les ailettes de radiateur
(radiateur) et recherchez s’il y a
une fuite.
Radiateur
Ventilateur de refroidissement
Si une grande quantité de liquide
de refroidissement fuit, contactez
immédiatement votre concession-
naire Toyota.
Lorsque le véhicule chauffe
Les signes suivants peuvent indiquer une surchauffe de votre
véhicule:
Procédures de rectification
1
2
3
1
2
