TOYOTA 4RUNNER 2017 Manuel du propriétaire (in French)

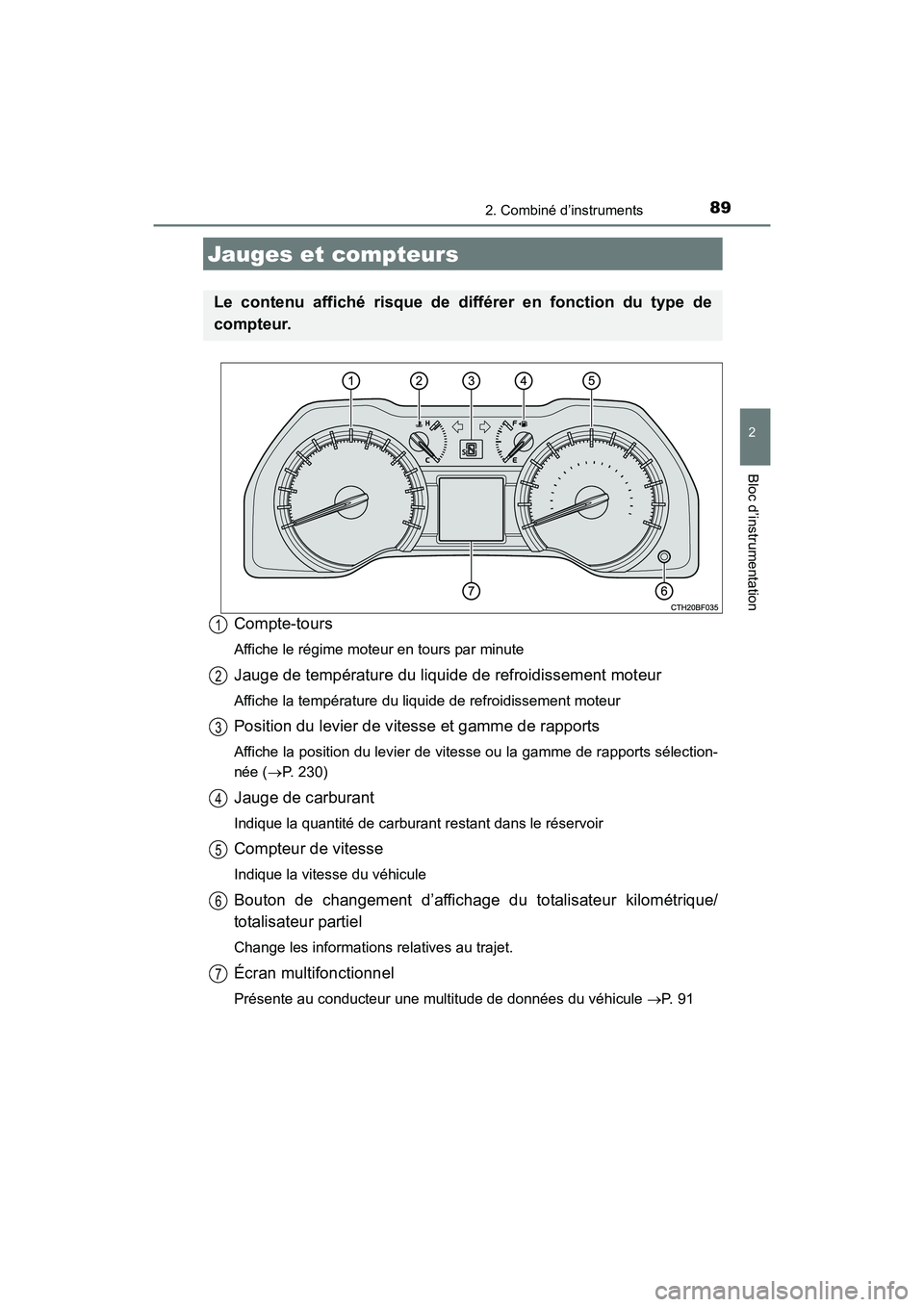

892. Combiné d’instruments
2
Bloc d’instrumentation
4RUNNER (D)_(OM35B37D)
Compte-tours
Affiche le régime moteur en tours par minute
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Position du levier de vitesse et gamme de rapports
Affiche la position du levier de vitesse ou la gamme de rapports sélection-
née (→P. 230)
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Compteur de vitesse
Indique la vitesse du véhicule
Bouton de changement d’affichage du totalisateur kilométrique/
totalisateur partiel
Change les informations relatives au trajet.
Écran multifonctionnel
Présente au conducteur une multitude de données du véhicule →P. 9 1
Jauges et compteurs
Le contenu affiché risque de différer en fonction du type de
compteur.
1
2
3
4
5
6
7

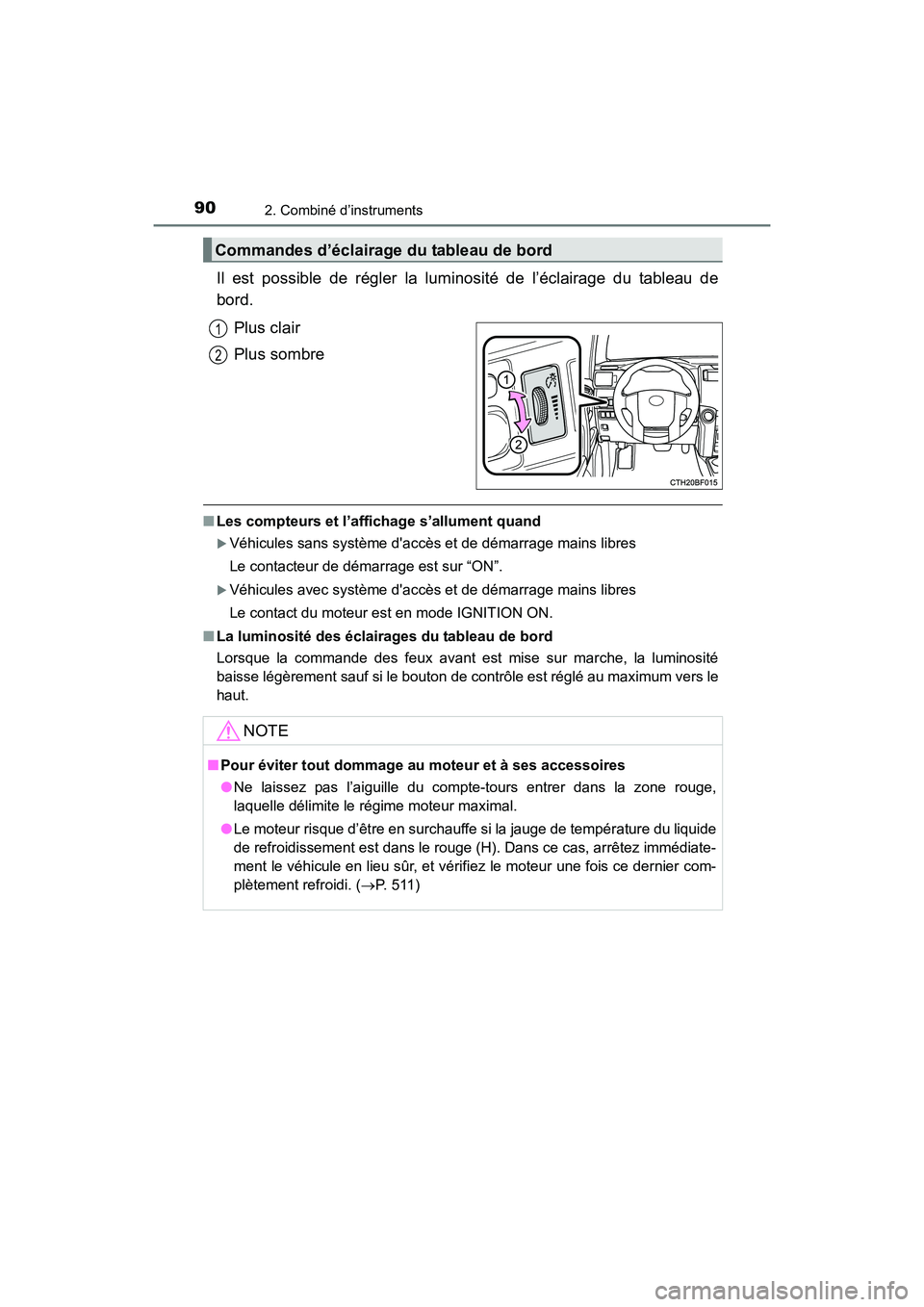

902. Combiné d’instruments
4RUNNER (D)_(OM35B37D)
Il est possible de régler la luminosité de l’éclairage du tableau de
bord.Plus clair
Plus sombre
■Les compteurs et l’affichage s’allument quand
XVéhicules sans système d'accès et de démarrage mains libres
Le contacteur de démarrage est sur “ON”.
XVéhicules avec système d'accès et de démarrage mains libres
Le contact du moteur est en mode IGNITION ON.
■ La luminosité des éclairages du tableau de bord
Lorsque la commande des feux avant est mise sur marche, la luminosité
baisse légèrement sauf si le bouton de contrôle est réglé au maximum vers le
haut.
Commandes d’éclairage du tableau de bord
1
2
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
●Ne laissez pas l’aiguille du compte-tours entrer dans la zone rouge,
laquelle délimite le régime moteur maximal.
● Le moteur risque d’être en surchauffe si la jauge de température du liquide
de refroidissement est dans le rouge (H). Dans ce cas, arrêtez immédiate-
ment le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier com-
plètement refroidi. ( →P. 511)

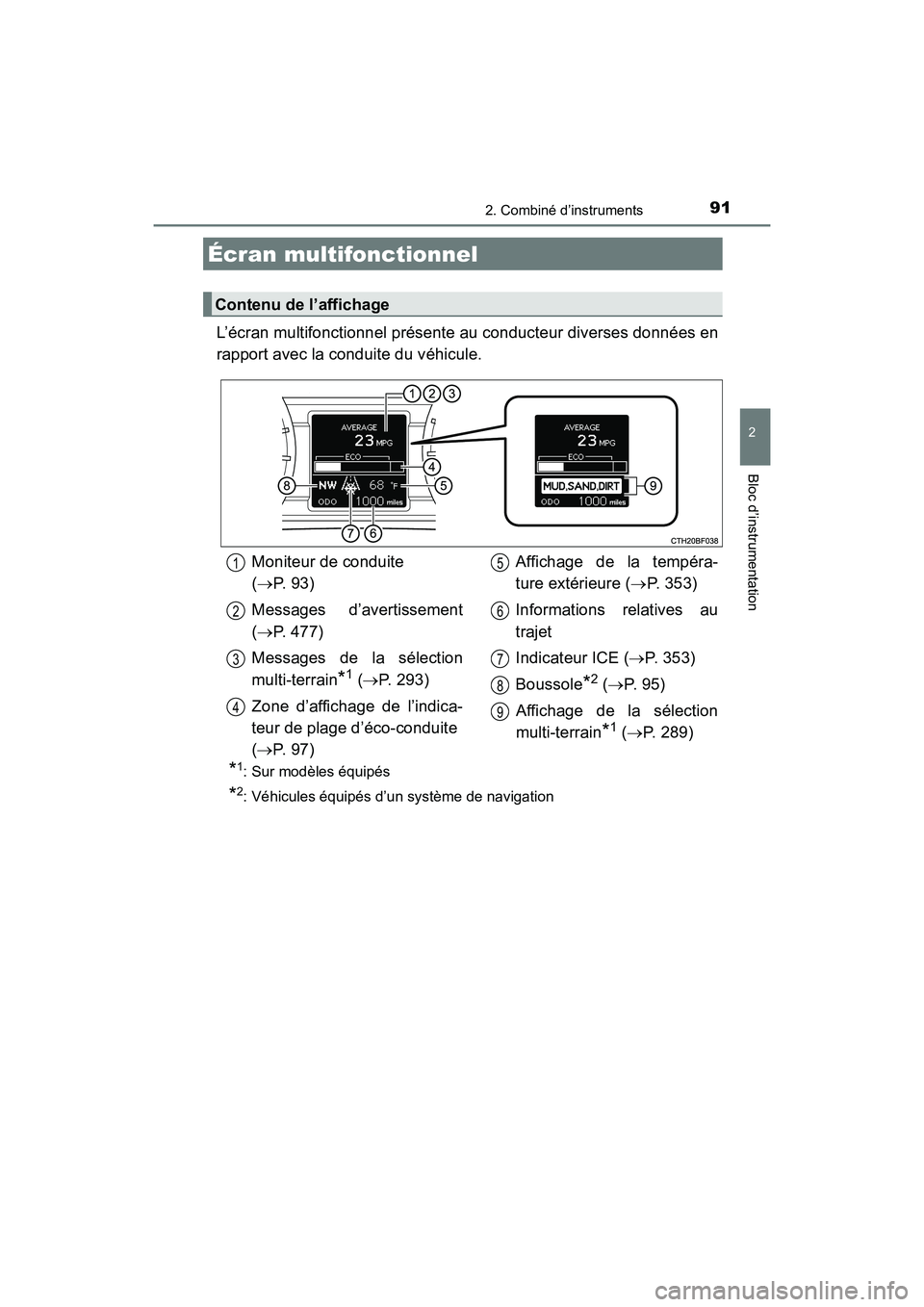

912. Combiné d’instruments
2
Bloc d’instrumentation
4RUNNER (D)_(OM35B37D)
L’écran multifonctionnel présente au conducteur diverses données en
rapport avec la conduite du véhicule.
*1: Sur modèles équipés
*2: Véhicules équipés d’un système de navigation
Écran multifonctionnel
Contenu de l’affichage
Moniteur de conduite
(→ P. 9 3 )
Messages d’avertissement
( → P. 477)
Messages de la sélection
multi-terrain
*1 ( → P. 293)
Zone d’affichage de l’indica-
teur de plage d’éco-conduite
( → P. 9 7 ) Affichage de la tempéra-
ture extérieure (
→P. 353)
Informations relatives au
trajet
Indicateur ICE ( →P. 353)
Boussole*2 ( → P. 9 5 )
Affichage de la sélection
multi-terrain
*1 ( → P. 289)
1
2
3
4
5
6
7
8
9

922. Combiné d’instruments

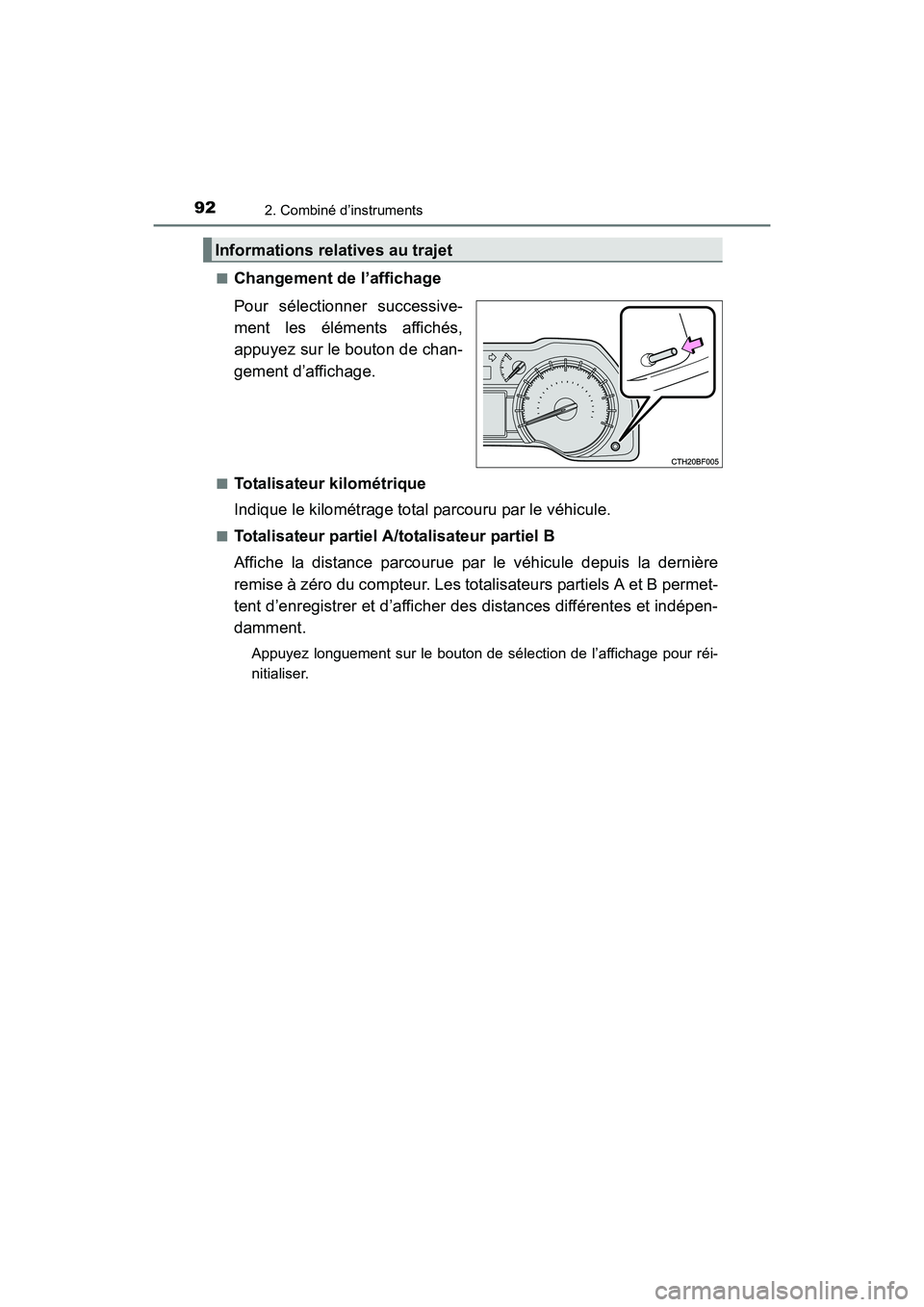

4RUNNER (D)_(OM35B37D)■
Changement de l’affichage
Pour sélectionner successive-
ment les éléments affichés,
appuyez sur le bouton de chan-
gement d’affichage.
■Totalisateur kilométrique
Indique le kilométrage total parcouru par le véhicule.
■Totalisateur partiel A/totalisateur partiel B
Affiche la distance parcourue par le véhicule depuis la dernière
remise à zéro du compteur. Les totalisateurs partiels A et B permet-
tent d’enregistrer et d’afficher des distances différentes et indépen-
damment.
Appuyez longuement sur le bouton de sélection de l’affichage pour réi-
nitialiser.
Informations relatives au trajet

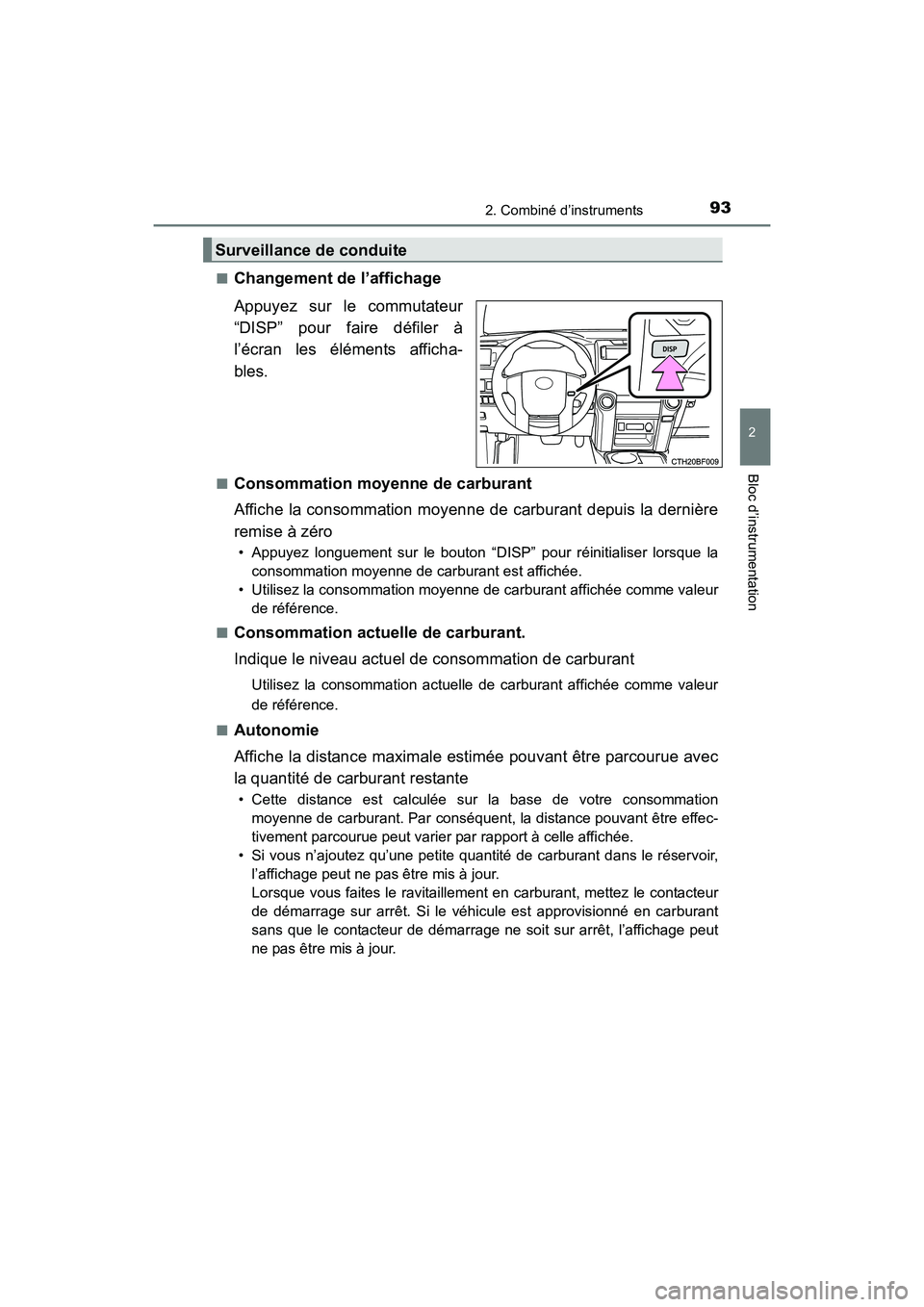

932. Combiné d’instruments
2
Bloc d’instrumentation
4RUNNER (D)_(OM35B37D)■
Changement de l’affichage
Appuyez sur le commutateur
“DISP” pour faire défiler à
l’écran les éléments afficha-
bles.
■Consommation moyenne de carburant
Affiche la consommation moyenne de carburant depuis la dernière
remise à zéro
• Appuyez longuement sur le bouton “DISP” pour réinitialiser lorsque la
consommation moyenne de carburant est affichée.
• Utilisez la consommation moyenne de carburant affichée comme valeur de référence.
■
Consommation actuelle de carburant.
Indique le niveau actuel de consommation de carburant
Utilisez la consommation actuelle de carburant affichée comme valeur
de référence.
■
Autonomie
Affiche la distance maximale estimée pouvant être parcourue avec
la quantité de carburant restante
• Cette distance est calculée sur la base de votre consommation moyenne de carburant. Par conséquent, la distance pouvant être effec-
tivement parcourue peut varier par rapport à celle affichée.
• Si vous n’ajoutez qu’une petite quantité de carburant dans le réservoir, l’affichage peut ne pas être mis à jour.
Lorsque vous faites le ravitaillement en carburant, mettez le contacteur
de démarrage sur arrêt. Si le véhicule est approvisionné en carburant
sans que le contacteur de démarrage ne soit sur arrêt, l’affichage peut
ne pas être mis à jour.
Surveillance de conduite

942. Combiné d’instruments
4RUNNER (D)_(OM35B37D)■

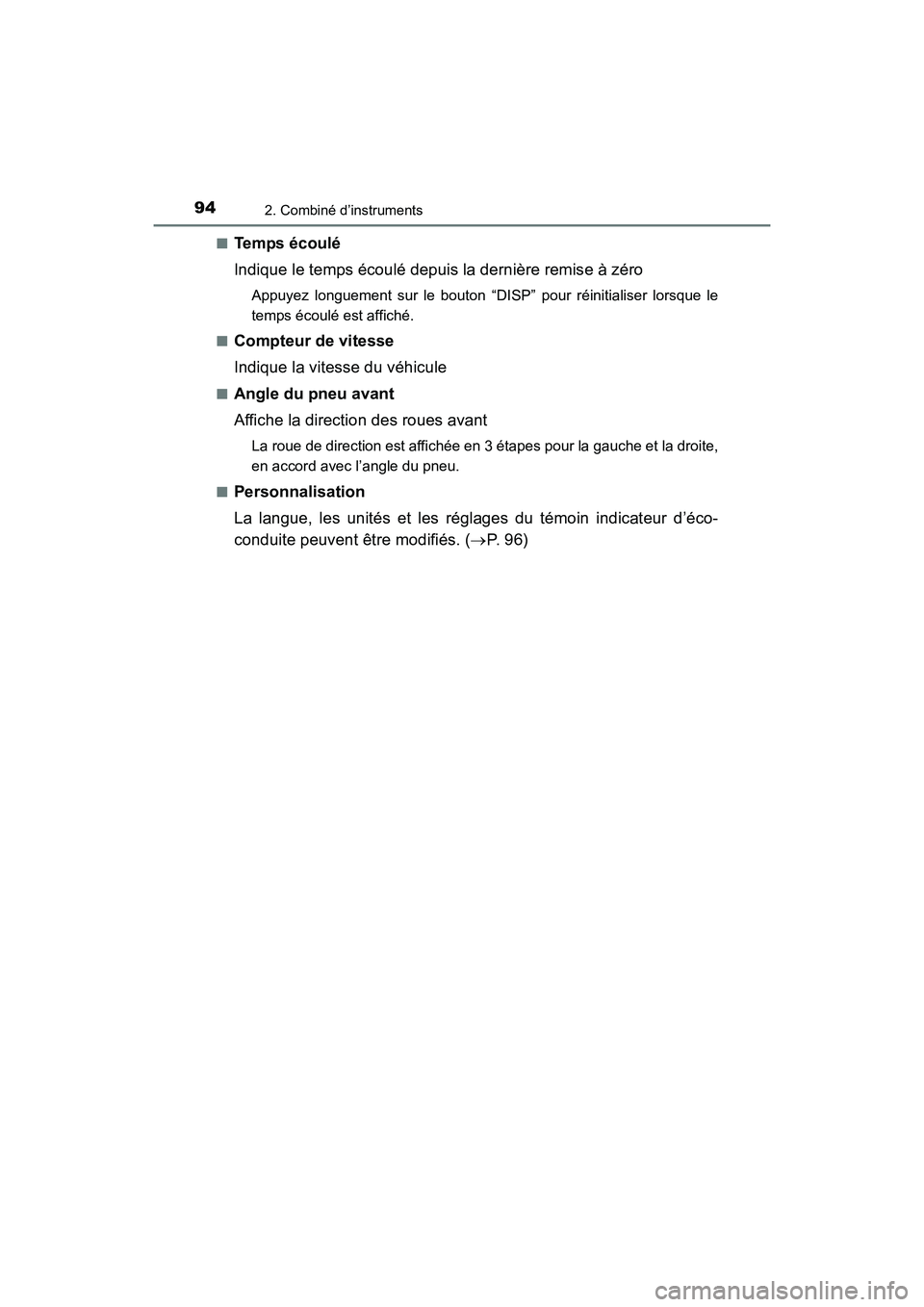

Temps écoulé
Indique le temps écoulé depuis la dernière remise à zéro
Appuyez longuement sur le bouton “DI
SP” pour réinitialiser lorsque le
temps écoulé est affiché.
■
Compteur de vitesse
Indique la vitesse du véhicule
■Angle du pneu avant
Affiche la direction des roues avant
La roue de direction est affichée en 3 étapes pour la gauche et la droite,
en accord avec l’angle du pneu.
■
Personnalisation
La langue, les unités et les réglages du témoin indicateur d’éco-
conduite peuvent être modifiés. ( →P. 9 6 )

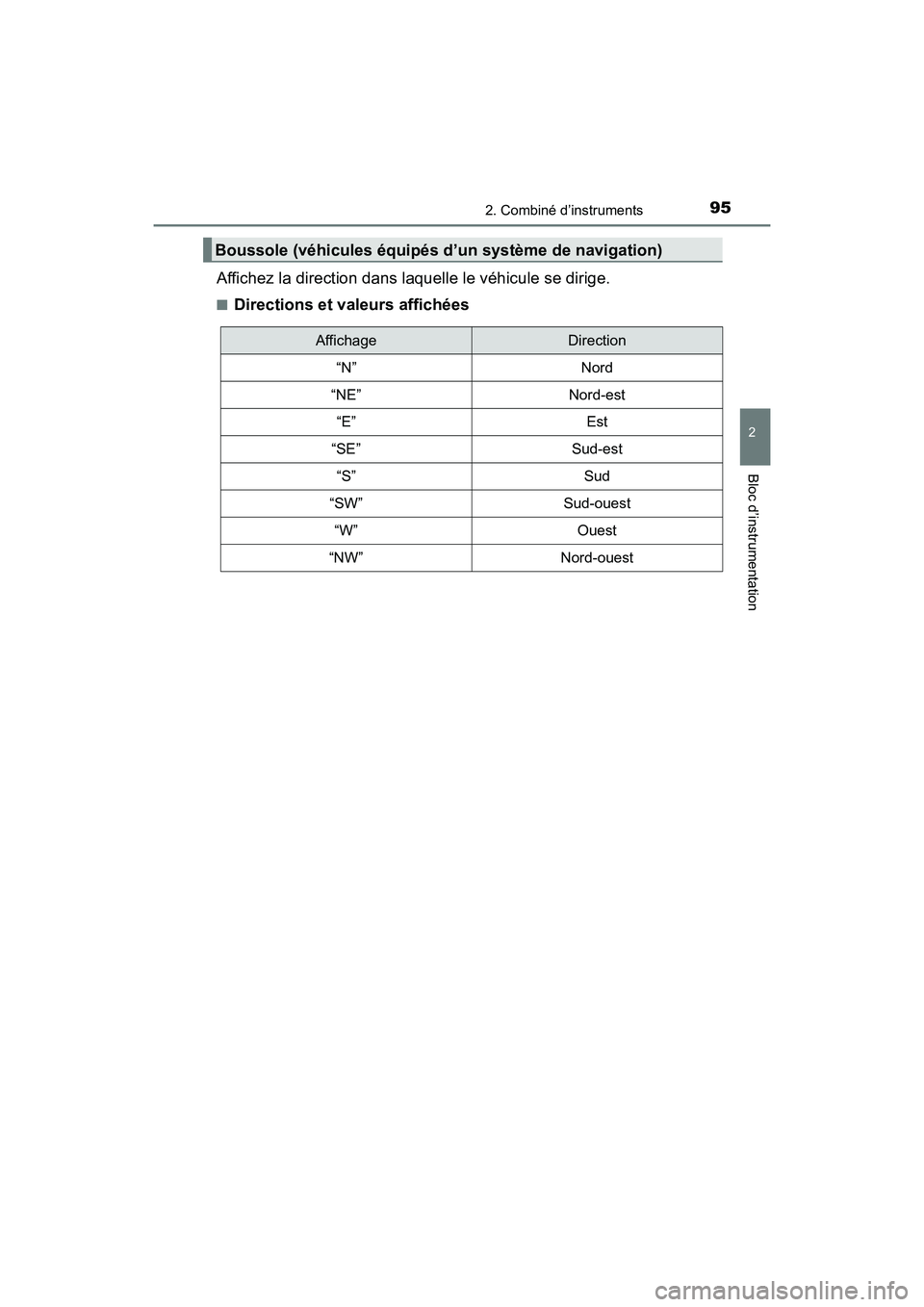

952. Combiné d’instruments
2
Bloc d’instrumentation
4RUNNER (D)_(OM35B37D)
Affichez la direction dans laquelle le véhicule se dirige.
■Directions et valeurs affichées
Boussole (véhicules équipés d’un système de navigation)
AffichageDirection
“N”Nord
“NE”Nord-est
“E”Est
“SE”Sud-est
“S”Sud
“SW”Sud-ouest
“W”Ouest
“NW”Nord-ouest

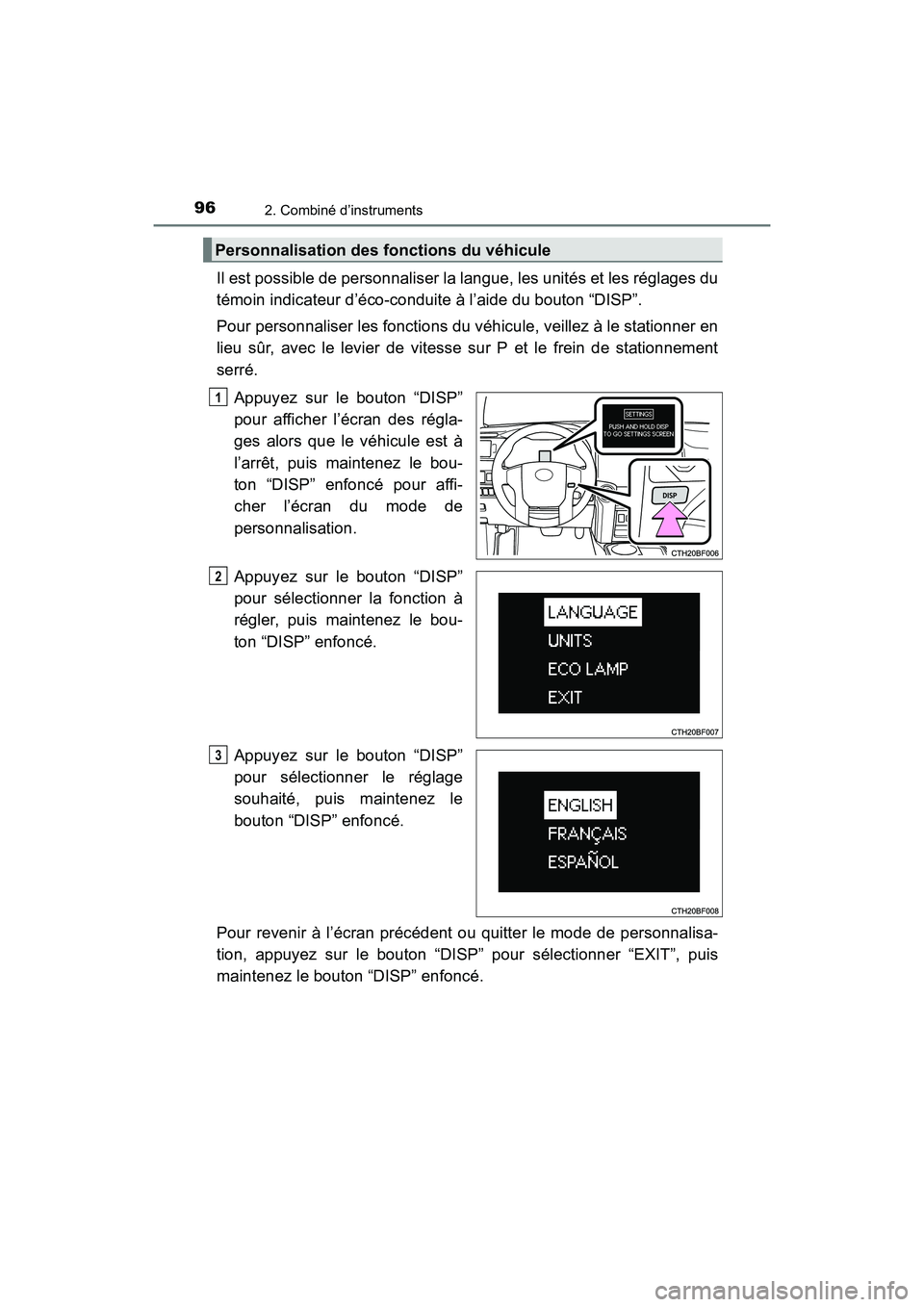

962. Combiné d’instruments
4RUNNER (D)_(OM35B37D)
Il est possible de personnaliser la langue, les unités et les réglages du
témoin indicateur d’éco-conduite à l’aide du bouton “DISP”.
Pour personnaliser les fonctions du véhicule, veillez à le stationner en
lieu sûr, avec le levier de vitesse sur P et le frein de stationnement
serré.Appuyez sur le bouton “DISP”
pour afficher l’écran des régla-
ges alors que le véhicule est à
l’arrêt, puis maintenez le bou-
ton “DISP” enfoncé pour affi-
cher l’écran du mode de
personnalisation.
Appuyez sur le bouton “DISP”
pour sélectionner la fonction à
régler, puis maintenez le bou-
ton “DISP” enfoncé.
Appuyez sur le bouton “DISP”
pour sélectionner le réglage
souhaité, puis maintenez le
bouton “DISP” enfoncé.
Pour revenir à l’écran précédent ou quitter le mode de personnalisa-
tion, appuyez sur le bouton “DISP” pour sélectionner “EXIT”, puis
maintenez le bouton “DISP” enfoncé.
Personnalisation des fonctions du véhicule
1
2
3

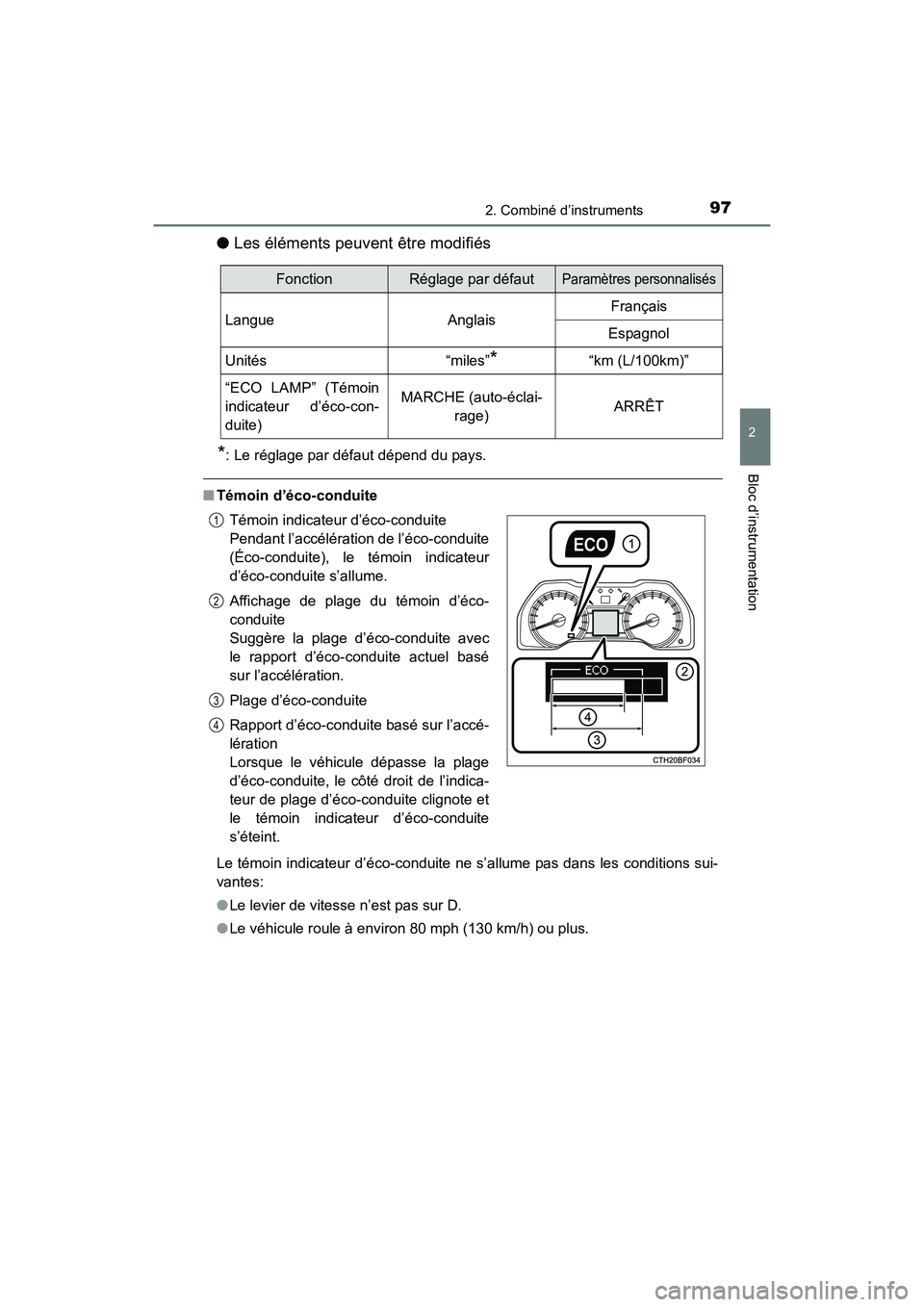

972. Combiné d’instruments
2
Bloc d’instrumentation
4RUNNER (D)_(OM35B37D)
●Les éléments peuvent être modifiés
*: Le réglage par défaut dépend du pays.
■Témoin d’éco-conduite
Le témoin indicateur d’éco-conduite ne s’allume pas dans les conditions sui-
vantes:
●Le levier de vitesse n’est pas sur D.
● Le véhicule roule à environ 80 mph (130 km/h) ou plus.
FonctionRéglage par défautParamètres personnalisés
Langue Anglais Français
Espagnol
Unités “miles”
*“km (L/100km)”
“ECO LAMP” (Témoin
indicateur d’éco-con-
duite)MARCHE (auto-éclai- rage)ARRÊT
Témoin indicateur d’éco-conduite
Pendant l’accélération de l’éco-conduite
(Éco-conduite), le témoin indicateur
d’éco-conduite s’allume.
Affichage de plage du témoin d’éco-
conduite
Suggère la plage d’éco-conduite avec
le rapport d’éco-conduite actuel basé
sur l’accélération.
Plage d’éco-conduite
Rapport d’éco-conduite basé sur l’accé-
lération
Lorsque le véhicule dépasse la plage
d’éco-conduite, le côté droit de l’indica-
teur de plage d’éco-conduite clignote et
le témoin indicateur d’éco-conduite
s’éteint.1
2
3
4

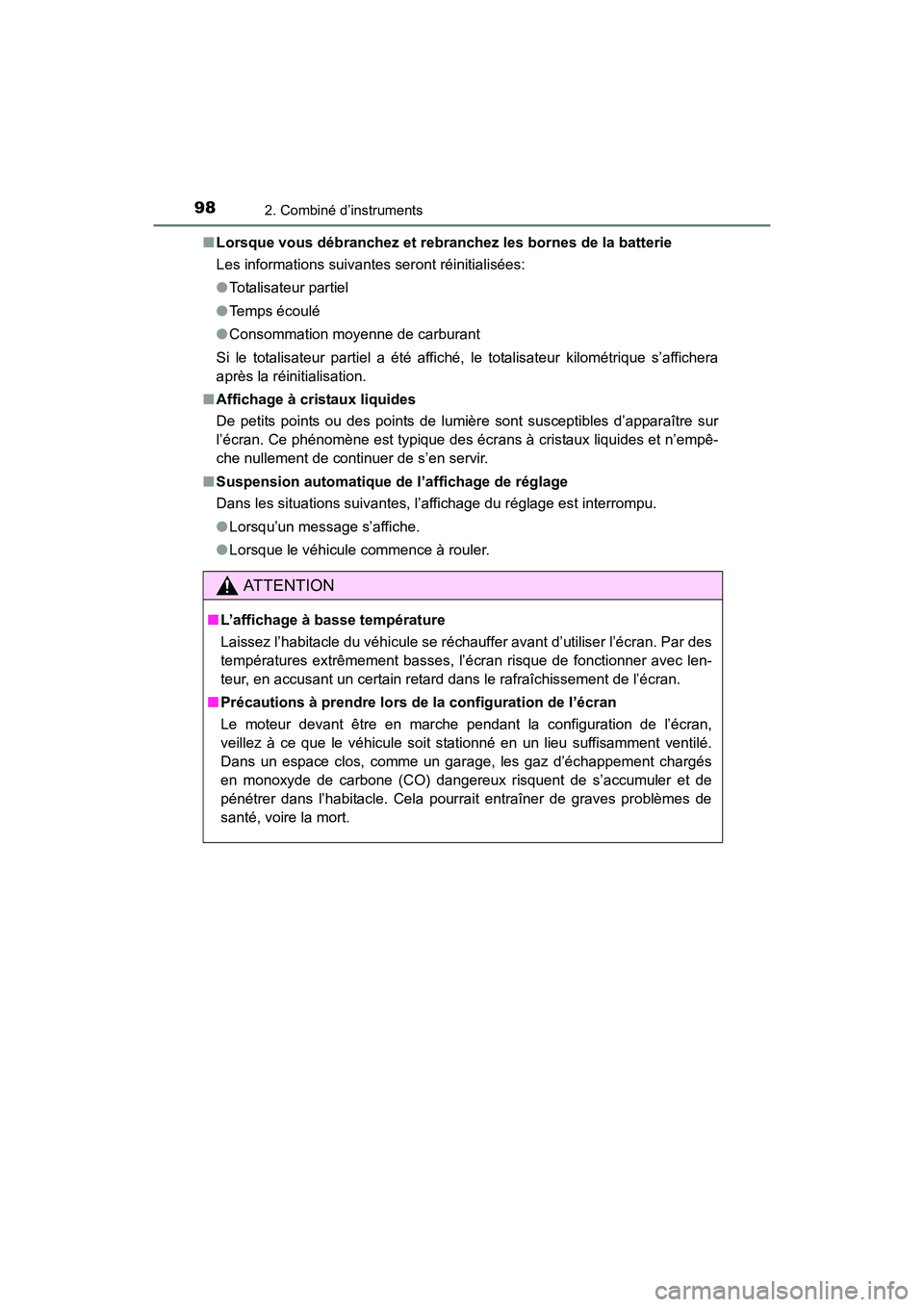

982. Combiné d’instruments
4RUNNER (D)_(OM35B37D)■
Lorsque vous débranchez et rebranchez les bornes de la batterie
Les informations suivantes seront réinitialisées:
●Totalisateur partiel
● Temps écoulé
● Consommation moyenne de carburant
Si le totalisateur partiel a été affiché, le totalisateur kilométrique s’affichera
après la réinitialisation.
■ Affichage à cristaux liquides
De petits points ou des points de lumière sont susceptibles d’apparaître sur
l’écran. Ce phénomène est typique des écrans à cristaux liquides et n’empê-
che nullement de continuer de s’en servir.
■ Suspension automatique de l’affichage de réglage
Dans les situations suivantes, l’affichage du réglage est interrompu.
●Lorsqu’un message s’affiche.
● Lorsque le véhicule commence à rouler.
AT T E N T I O N
■ L’affichage à basse température
Laissez l’habitacle du véhicule se réchauffer avant d’utiliser l’écran. Par des
températures extrêmement basses, l’écran risque de fonctionner avec len-
teur, en accusant un certain retard dans le rafraîchissement de l’écran.
■ Précautions à prendre lors de la configuration de l’écran
Le moteur devant être en marche pendant la configuration de l’écran,
veillez à ce que le véhicule soit stationné en un lieu suffisamment ventilé.
Dans un espace clos, comme un garage, les gaz d’échappement chargés
en monoxyde de carbone (CO) dangereux risquent de s’accumuler et de
pénétrer dans l’habitacle. Cela pourrait entraîner de graves problèmes de
santé, voire la mort.
