TOYOTA 86 2017 Instructieboekje (in Dutch)

371
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)
■Na het vervangen van een zekering
● Als na het vervangen van de zekering de verlichting nog niet werkt, kan
het zijn dat de lamp moet worden vervangen. ( →Blz. 372)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
● Breng geen wijzigingen aan de zekering of de zekeringenkast aan .
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname vaststellen en rep areren
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
86_OM_Europe_OM18071E.book Pag e 371 Friday, August 26, 2016 9:44 AM

372
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te vervangen dan andere lampen.
Aangezien de onderdelen beschadigd zouden kunnen raken, raden
wij u aan om de vervanging te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige.
■ Zorg voor een nieuwe lamp
Controleer het vermogen van de defecte lamp. ( →Blz. 484)
■ Plaats lampen voor
Richting-
aanwijzers
opzij
86_OM_Europe_OM18071E.book Pag e 372 Friday, August 26, 2016 9:44 AM

373
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)

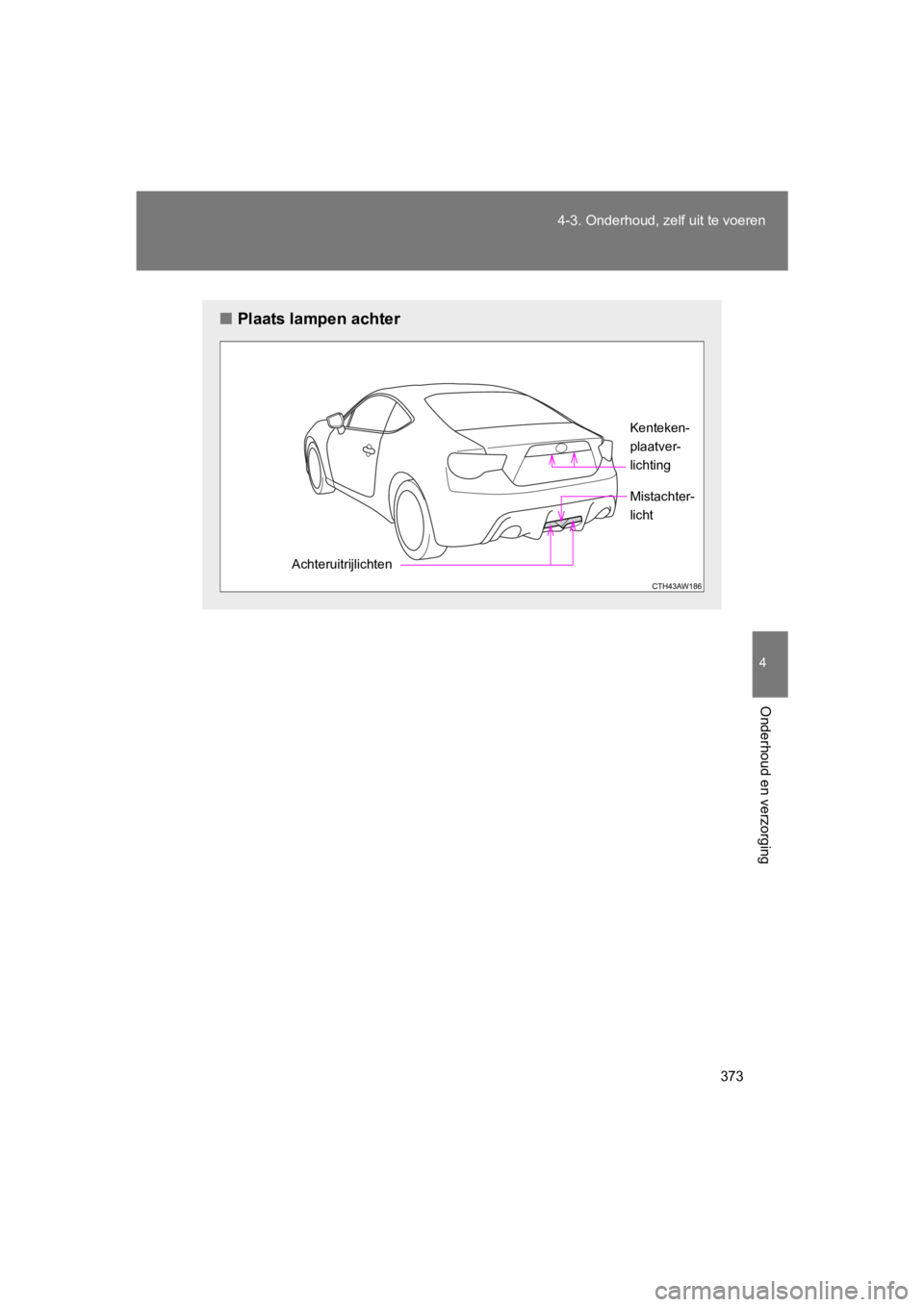

■Plaats lampen achter
Achteruitrijlichten Kenteken-
plaatver-
lichting
Mistachter-
licht
86_OM_Europe_OM18071E.book Pag
e 373 Friday, August 26, 2016 9:44 AM

374
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)
Lampen vervangen
■ Richtingaanwijzers opzij
Draai het stuurwiel in de tegen-
overgestelde richting van de
lamp die u wilt vervangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de band
en de wielkuip past.
Verwijder de clip en verwijder de
wielkuip gedeeltelijk.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Neem de klauw van de verlich-
ting los.
Steek de schroevendraaier in de
opening. Druk de schroeven-
draaier stevig naar voren en
beweeg hem naar de binnenzijde
van de auto.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de auto te voorko-
men.
STAP1
STAP2
STAP3
86_OM_Europe_OM18071E.book Pag e 374 Friday, August 26, 2016 9:44 AM

375
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E) Trek de lamp naar buiten en
draai het lampglas linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP4
STAP5
STAP6
86_OM_Europe_OM18071E.book Pag e 375 Friday, August 26, 2016 9:44 AM

376
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)
■
Achteruitrijlichten
Verwijder de clips.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Pag e 376 Friday, August 26, 2016 9:44 AM

377
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)■
Mistachterlicht
Verwijder de clips.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Pag e 377 Friday, August 26, 2016 9:44 AM

378
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)
■
Kentekenplaatverlichting
Auto's met een paneel aan de
binnenzijde van de achterklep:
Verwijder de clips van het paneel
van de achterklep en verwijder
het paneel gedeeltelijk.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de auto te voor-
komen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
STAP1
STAP2
STAP3
STAP4
86_OM_Europe_OM18071E.book Pag e 378 Friday, August 26, 2016 9:44 AM

379
4-3. Onderhoud, ze
lf uit te voeren
4
Onderhoud en verzorging
86_EE (OM18071E)■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige.
● Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor
● Mistlampen voor
● Rem-/achterlichten
● Remlichten
● Richtingaanwijzers achter
● Derde remlicht
● Instapverlichting (indien aanwezig)
86_OM_Europe_OM18071E.book Pag e 379 Friday, August 26, 2016 9:44 AM

380
4-3. Onderhoud, zelf uit te voeren
86_EE (OM18071E)
■
Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ LED-lampen
De koplampen, de parkeerlichten voor/dagrijverlichting, de rich tingaanwij-
zers voor, de mistlampen voor, de rem-/achterlichten, de achter lichten, de
richtingaanwijzers achter en het derde remlicht bestaan uit een aantal leds.
Laat een defecte LED vervangen door een erkende Toyota-dealer o f her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding staan met circuits die zi jn ontworpen
om overbelasting te voorkomen, kunnen niet-originele onderdelen of onder-
delen die niet voor deze auto ontworpen zijn onbruikbaar zijn.
■ Verwijderen en plaatsen van het bekledingspaneel in de bagageru imte
en de clip van het achterpaneel van de bagageruimte
Verwijderen
Plaatsen
