display TOYOTA 86 2017 Instructieboekje (in Dutch)

1
2
3
4
5
6
86_EE (OM18071E)
3
2-2. InstrumentenpaneelMeters en tellers ................. 200
Controlelampjes en waarschuwingslampjes..... 204
Multi-informatiedisplay (monochroomdisplay) ....... 210
Multi-informatiedisplay (kleurendisplay) ................ 215
2-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ................... 231
Schakelaar mistlampen ...... 237
Ruitenwissers en -sproeiers..................... 238
2-4. Gebruik van overige rijsystemen
Cruise control...................... 241
Ondersteunende systemen .......................... 246
Hill Start Assist Control ....... 253
2-5. Rij-informatie Lading en bagage ............... 257
Rijden in de winter .............. 259
Rijden met een aanhangwagen ................. 263 3-1. Gebruik van de
airconditioning en de
achterruitverwarming
Handmatig bediende airconditioning .................. 266
Automatische airconditioning .................. 274
Achterruit- en buitenspiegelverwarming . 282
3-2. Gebruik van het audiosysteem
Gebruik van de AUX-/USB-aansluiting...... 284
Stuurwieltoetsen audiosysteem ................... 285
3-3. Gebruik van de interieurverlichting
Overzicht interieurverlichting ............ 286
• Interieurverlichting............ 287
3-4. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden....... 288
• Dashboardkastje .............. 289
• Fleshouders ..................... 290
• Bekerhouder/opbergvak... 291
3Voorzieningen in het
interieur
86_OM_Europe_OM18071E.book Pag e 3 Friday, August 26, 2016 9:44 AM

1
2
3
4
5
6
86_EE (OM18071E)
5
5-2. Stappen die genomen moeten worden in noodgevallen
Als er een waarschuwings- lampje gaat branden of als
er een waarschuwings-
zoemer klinkt... ................. 395
Als een waarschuwings- melding wordt weergegeven
(auto's met kleuren multi-
informatiedisplay) ............. 404
Als de auto een lekke band heeft (auto's met een
bandenreparatieset) ......... 422
Als de auto een lekke band heeft (auto's met
reservewiel) ...................... 438
Wanneer de motor niet wil aanslaan ............... 450
Als de selectiehendel niet uit stand P kan worden gezet
(auto's met automatische
transmissie) ...................... 453
Als u uw sleutels verliest..... 454
Als de elektronische sleutel niet goed werkt (auto's met
Smart entry-systeem en
startknop).......................... 455
Als de accu ontladen is ....... 459
Als uw auto oververhit raakt.................................. 464
Als de auto vast komt te zitten ............................. 467
Als uw auto in geval van nood tot stilstand moet
worden gebracht ............... 469 6-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.).. 472
Informatie over brandstof ... 485
6-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 487
Lijst met afkortingen .............. 490
Alfabetische index .................. 491
Wat moet u doen als... ............ 501
6Voertuigspecificaties
Index
Toyota Motor Europe NV/SA, Avenue du Bourget 60 - 1140 Brussel,
België www.toyota-europe.com
86_OM_Europe_OM18071E.book Pag e 5 Friday, August 26, 2016 9:44 AM

86_EE (OM18071E)
12
Lichtschakelaar Richtingaanwijzer-
schakelaar
Schakelaar mistlampen Blz. 231
Blz. 197
Blz. 237
Meters en tellers
Multi-informatiedisplay Blz. 200
Blz. 210, 215
Klok Blz. 295
Schakelaar ruitenwissers en -sproeiers/
koplampsproeierschakelaar
Blz. 238
Schakelaar alarmknip-
perlichten
Blz. 384
Ontgrendelingshendel
stuurverstelling
Blz. 80
Vloermat Blz. 301
Ontgrendelingshendel motorkap Blz. 324
Tankdopklepontgrendeling Blz. 89
Knie-airbag bestuurder Blz. 106Startknop (auto's met Smart entry-
systeem en startknop)
Blz. 174
AUX-/USB-aanslui-
ting
Blz. 284
Overzicht
Instrumentenpaneel
(auto's met linkse besturing)
86_OM_Europe_OM18071E.book Pag e 12 Friday, August 26, 2016 9:44 AM

86_EE (OM18071E)
20
Ontgrendelingshendel
stuurverstelling
Blz. 80
Meters en tellers
Multi-informatiedisplay Blz. 200
Blz. 210, 215
Klok Blz. 295
Schakelaar ruitenwissers en -sproeiers/
koplampsproeierschakelaar
Blz. 238
Schakelaar alarmknip- perlichten
Blz. 384
Vloermat Blz. 301
Ontgrendelingshendel motorkap
Blz. 324
Tankdopklepontgrendeling
Blz. 89
Startknop (auto's met Smart entry-
systeem en startknop)
Blz. 174
Knie-airbag bestuurder Blz. 106
Lichtschakelaar
Richtingaanwijzerschakelaar
Schakelaar mistlampen Blz. 231
Blz. 197
Blz. 237
AUX-/USB-aansluiting
Blz. 284
Overzicht
Instrumentenpaneel
(auto's met rech tse besturing)
86_OM_Europe_OM18071E.book Pag e 20 Friday, August 26, 2016 9:44 AM

39
1-2. Openen, sluiten en vergrend
elen van de portieren en de achterklep
1
Voordat u gaat rijden
86_EE (OM18071E)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweem aal)
■ Als het portier niet kan worden vergrendeld via de vergrendelsensor
■ Zoemer centrale vergrendeling
Als een portier niet volledig gesloten is, klinkt er constant e en zoemer als
geprobeerd wordt de portieren te vergrendelen. Sluit het portie r volledig om
de zoemer uit te schakelen en vergrendel de portieren opnieuw.
■ Alarmsignalen en waarschuwingen
Een combinatie van een in en buiten de auto hoorbaar alarm en w aarschu-
wingsmeldingen op het multi-informatiedisplay zorgen ervoor dat diefstal
van de auto en ongelukken door een onjuiste bediening worden voorkomen.
Neem de juiste maatregelen als reactie op de waarschuwingsmeldingen op
het multi-informatiedisplay. ( →Blz. 406, 411)
In onderstaande tabel worden de omstandigheden en de correctiep rocedu-
res beschreven in de gevallen waarin alleen het alarm klinkt.
Raak de vergrendelsensor aan met uw
handpalm.
AlarmSituatieCorrectieprocedure
Het buiten de
auto hoorbare
alarm klinkt één
keer gedurende
5 seconden Er is geprobeerd de auto
te vergrendelen terwijl er
nog een portier geopend
was.
Sluit alle portieren en
vergrendel ze
opnieuw.
86_OM_Europe_OM18071E.book Pag
e 39 Friday, August 26, 2016 9:44 AM

45
1-2. Openen, sluiten en vergrend
elen van de portieren en de achterklep
1
Voordat u gaat rijden
86_EE (OM18071E)
■Leegraken batterij elektronische sleutel
● De standaard levensduur van de batterij is 1 - 2 jaar.
● Als de batterij bijna leeg is, klinkt een zoemer in de auto en wordt er een
melding weergegeven op het multi-informatiedisplay als de motor wordt
afgezet. ( →Blz. 411)
● Omdat de elektronische sleutel altijd radiogolven ontvangt, raakt de bat-
terij ook ontladen wanneer de elektronische sleutel niet wordt gebruikt.
De volgende symptomen geven aan dat de batterij van de elektron ische
sleutel mogelijk ontladen is. Vervang de batterij indien nodig. (→Blz. 360)
• Het Smart entry-systeem met startknop of de afstandsbediening werkt
niet.
• Het detectiegebied wordt kleiner.
• Het LED-controlelampje in de sleutel gaat niet branden.
● Laat, om de levensduur van de batterij niet nodeloos te bekorten, de
elektronische sleutel niet liggen in de buurt van de volgende e lektrische
apparaten met een magnetisch veld:
• Televisietoestellen
• Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Oplaadapparatuur voor draadloze en mobiele telefoons
• Inductiekookplaten
• Tafellampen
■ Als de batterij van de elektronische sleutel geheel ontladen is
→ Blz. 360
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
● Vergrendelen en ontgrendelen van de portieren, ontgrendelen van de
achterklep: Gebruik de afstandsbediening of de mechanische sleu tel.
( →Blz. 52, 455)
● Starten van de motor en wijzigen van de standen van het contact:
→Blz. 456
● Uitzetten van de motor: →Blz. 458
■ Persoonlijke voorkeursinstellingen die bij een erkende Toyota-d ealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en
uitgeruste deskundige kunne n worden geconfigureerd
De instellingen (van bijvoorbeeld het Smart entry-systeem met s tartknop)
kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 487)
86_OM_Europe_OM18071E.book Pag e 45 Friday, August 26, 2016 9:44 AM

133
1-7. Veiligheidsinformatie
1
Voordat u gaat rijden
86_EE (OM18071E)
Controle SRS-airbagsysteem
■ Waarschuwingslampje SRS
Een diagnosesysteem contro-
leert continu of het SRS-airbag-
systeem (inclusief de gordel-
spanners voor) operationeel is
terwijl de auto rijdt. Het waar-
schuwingslampje van het SRS
toont een normale werking van
het systeem door ongeveer 6
seconden te branden als het
contact AAN wordt gezet.
De volgende onderdelen worden gecontroleerd door het waarschu-
wingslampje.
● Subsensor voor
•Rechts
•Links
● Airbagregelmodule (inclusief botsingssensor)
● Airbagmodule voor
• Bestuurderszijde
• Voorpassagierszijde
● Knie-airbagmodule (bestuurderszijde)
Auto's met monochroom multi-
informatiedisplay
Auto's met kleuren multi-informatie-
display
86_OM_Europe_OM18071E.book Pag e 133 Friday, August 26, 2016 9:44 AM

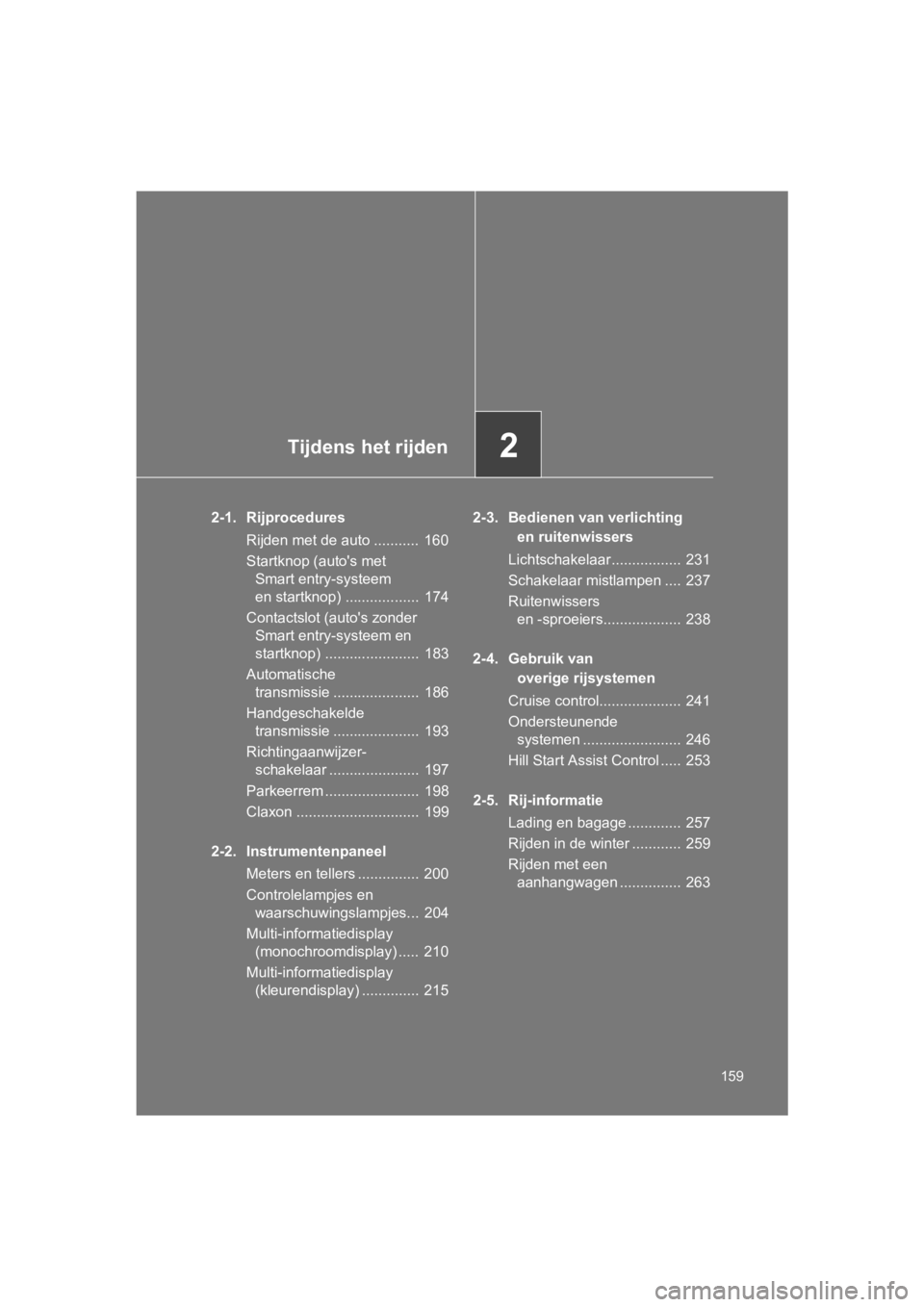

2Tijdens het rijden
159
86_EE (OM18071E)
2-1. RijproceduresRijden met de auto ........... 160
Startknop (auto's met Smart entry-systeem
en startknop) .................. 174
Contactslot (auto's zonder Smart entry-systeem en
startknop) ....................... 183
Automatische transmissie ..................... 186
Handgeschakelde transmissie ..................... 193
Richtingaanwijzer- schakelaar ...................... 197
Parkeerrem ....................... 198
Claxon .............................. 199
2-2. Instrumentenpaneel Meters en tellers ............... 200
Controlelampjes en waarschuwingslampjes... 204
Multi-informatiedisplay (monochroomdisplay) ..... 210
Multi-informatiedisplay (kleurendisplay) .............. 215 2-3. Bedienen van verlichting
en ruitenwissers
Lichtschakelaar ................. 231
Schakelaar mistlampen .... 237
Ruitenwissers en -sproeiers................... 238
2-4. Gebruik van overige rijsystemen
Cruise control.................... 241
Ondersteunende systemen ........................ 246
Hill Start Assist Control ..... 253
2-5. Rij-informatie Lading en bagage ............. 257
Rijden in de winter ............ 259
Rijden met een aanhangwagen ............... 263
86_OM_Europe_OM18071E.book Pag e 159 Friday, August 26, 2016 9:44 AM

180
2-1. Rijprocedures
86_EE (OM18071E)
■
Wanneer het stuurslot niet kan worden ontgrendeld
■ Oververhitting van de elektromoto r van het stuurslot voorkomen
Om te voorkomen dat de elektromotor van het stuurslot oververhi t raakt, kan
het voorkomen dat de werking van de elektromotor wordt onderbroken als
de motor in een korte tijd herhaaldelijk wordt gestart en uitgezet. Wacht in
dat geval met het starten of uitzetten van de motor. Na ongevee r 10 secon-
den zal de elektromotor van het stuurslot weer functioneren.
■ Als het controlelampje van het S mart entry-systeem met startkno p geel
knippert en er een melding wordt weergegeven op het multi-informatie-
display
Er is mogelijk een storing in het systeem aanwezig. Laat uw aut o direct con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de batterij van de elektronische sleutel ontladen is
→ Blz. 360
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
→ Blz. 456
■ Direct na het aansluiten van de accuklemmen nadat de accu is ve rvan-
gen, enzovoort
De motor slaat mogelijk niet aan. Als dit gebeurt, zet dan het contact AAN en
start de motor na ten minste 10 seconden te hebben gewacht. Na het star-
ten van de motor draait deze mogelijk niet constant stationair. Dit duidt ech-
ter niet op een storing.
Het controlelampje van het Smart entry-
systeem met startknop gaat snel (groen)
knipperen en er wordt een melding weer-
gegeven op het multi-informatiedisplay.
( → Blz. 411)
Auto's met automatische transmissie
Controleer of de selectiehendel in stand
P staat. Druk op de startknop terwijl u het
stuurwiel naar links en rechts beweegt.
Auto's met handgeschakelde trans-
missie
Druk op de startknop terwijl u het stuur-
wiel naar links en naar rechts beweegt.
86_OM_Europe_OM18071E.book Pag e 180 Friday, August 26, 2016 9:44 AM

187
2-1. Rijprocedures
2
Tijdens het rijden
86_EE (OM18071E)
■

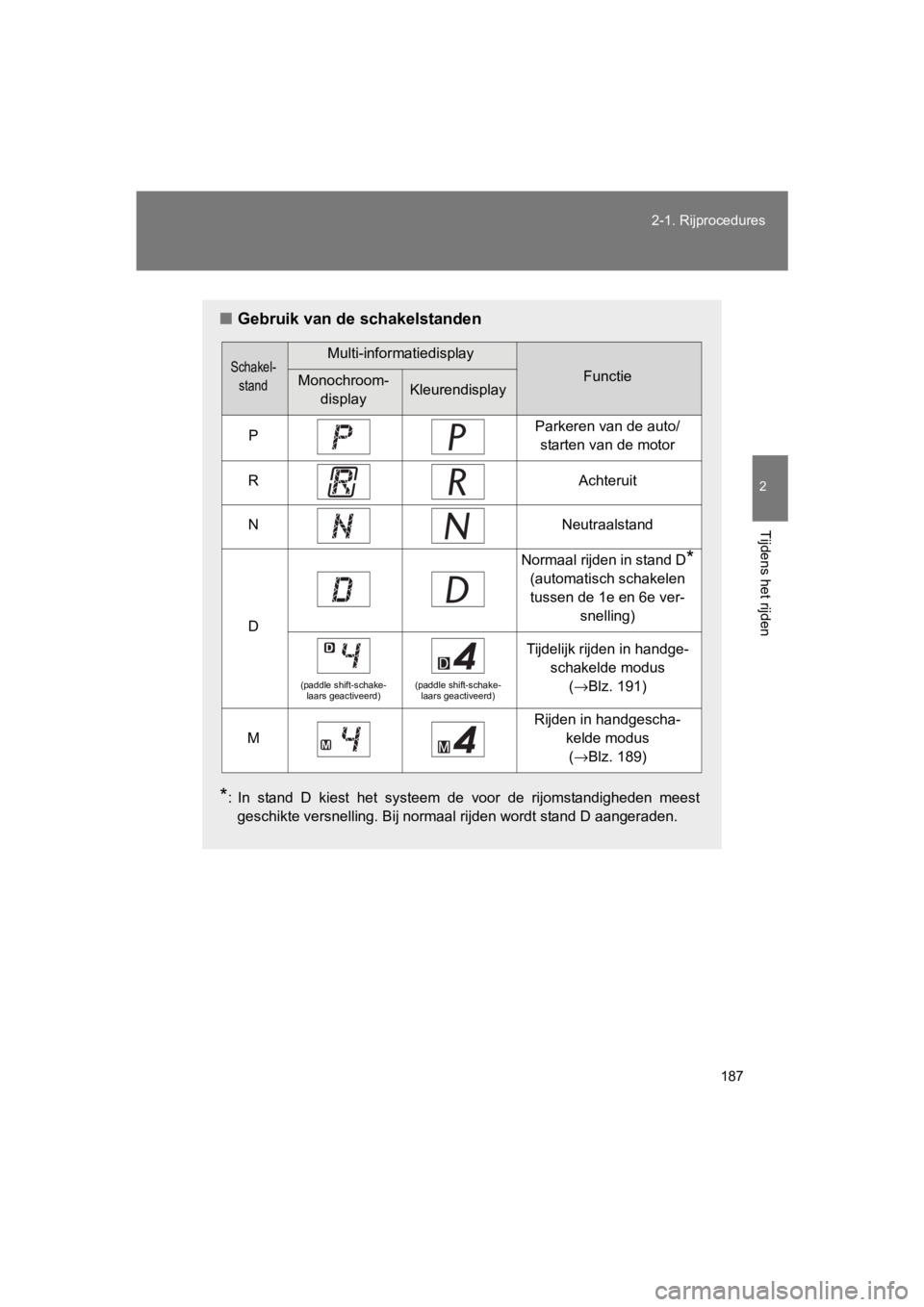

Gebruik van de schakelstanden
*: In stand D kiest het systeem de voor de rijomstandigheden mees t
geschikte versnelling. Bij normaal rijden wordt stand D aangeraden.
Schakel- standMulti-informatiedisplay
FunctieMonochroom- displayKleurendisplay
PParkeren van de auto/starten van de motor
RAchteruit
NNeutraalstand
D
Normaal rijden in stand D*
(automatisch schakelen
tussen de 1e en 6e ver- snelling)
(paddle shift-schake-laars geactiveerd)(paddle shift-schake-laars geactiveerd)
Tijdelijk rijden in handge-
schakelde modus (→ Blz. 191)
M
Rijden in handgescha-
kelde modus ( → Blz. 189)
86_OM_Europe_OM18071E.book Pag e 187 Friday, August 26, 2016 9:44 AM
