6216-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое обслуживание и уход за автомобилем

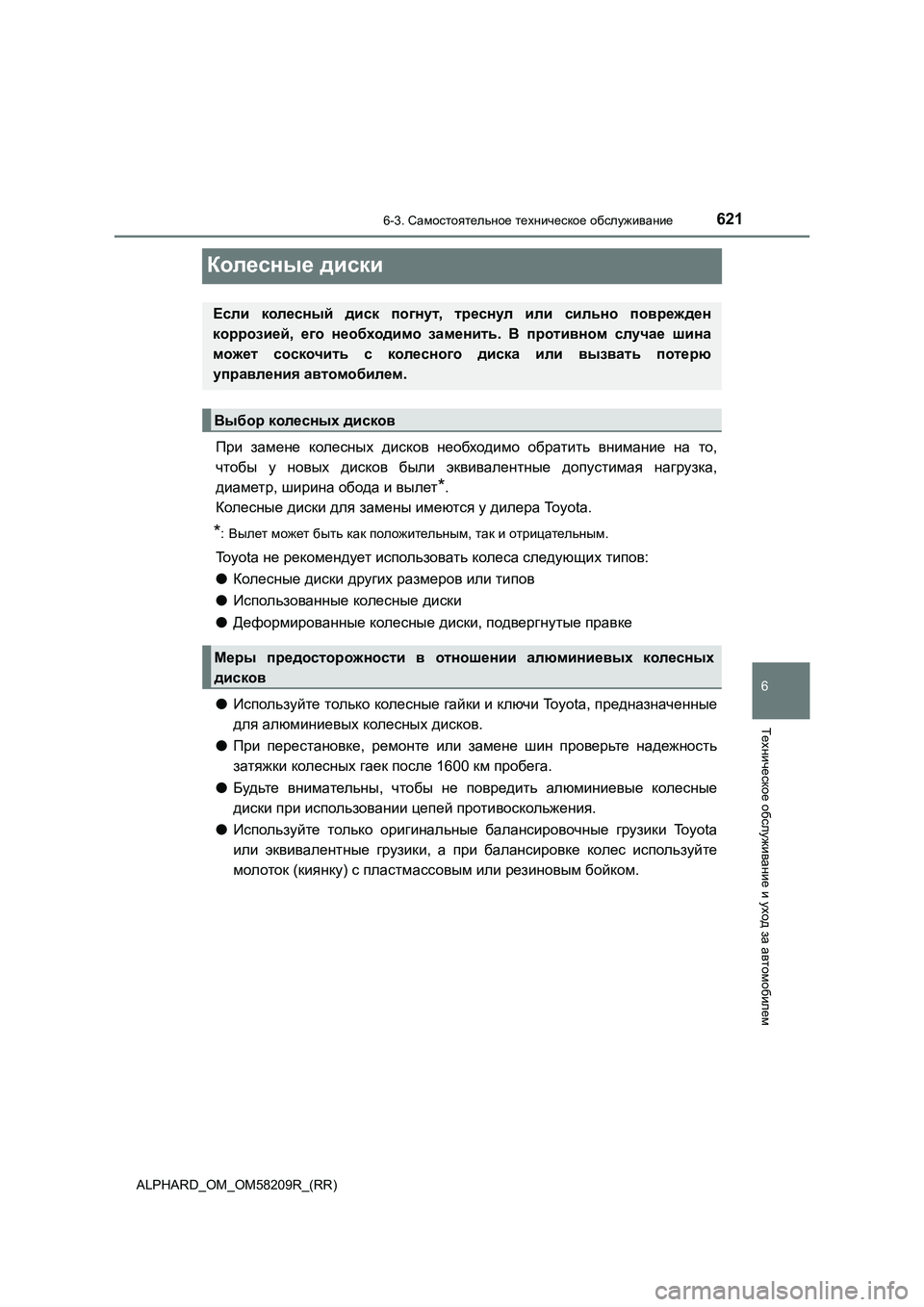

Колесные диски
При замене колесных дисков необходимо обратить внимание на то,
чтобы у новых дисков были эквивалентные допустимая нагрузка,
диаметр, ширина обода и вылет
*.
Колесные диски для замены имеются у дилера Toyota.
*:Вылет может быть как положительным, так и отрицательным.
Toyota не рекомендует использовать колеса следующих типов:
●Колесные диски других размеров или типов
●Использованные колесные диски
●Деформированные колесные диски, подвергнутые правке
●Используйте только колесные гайки и ключи Toyota, предназначенные
для алюминиевых колесных дисков.
●При перестановке, ремонте или замене шин проверьте надежность
затяжки колесных гаек после 1600 км пробега.
●Будьте внимательны, чтобы не повредить
алюминиевые колесные
диски при использовании цепей противоскольжения.
●Используйте только оригинальные балансировочные грузики To y o t a
или эквивалентные грузики, а при балансировке колес используйте
молоток (киянку) с пластмассовым или резиновым бойком.
Если колесный диск погнут, треснул или сильно поврежден
коррозией, его необходимо заменить. В противном случае шина
может соскочить с колесного диска или вызвать потерю
управления автомобилем.
Выбор колесных дисков
Меры предосторожности в отношении алюминиевых колесных
дисков

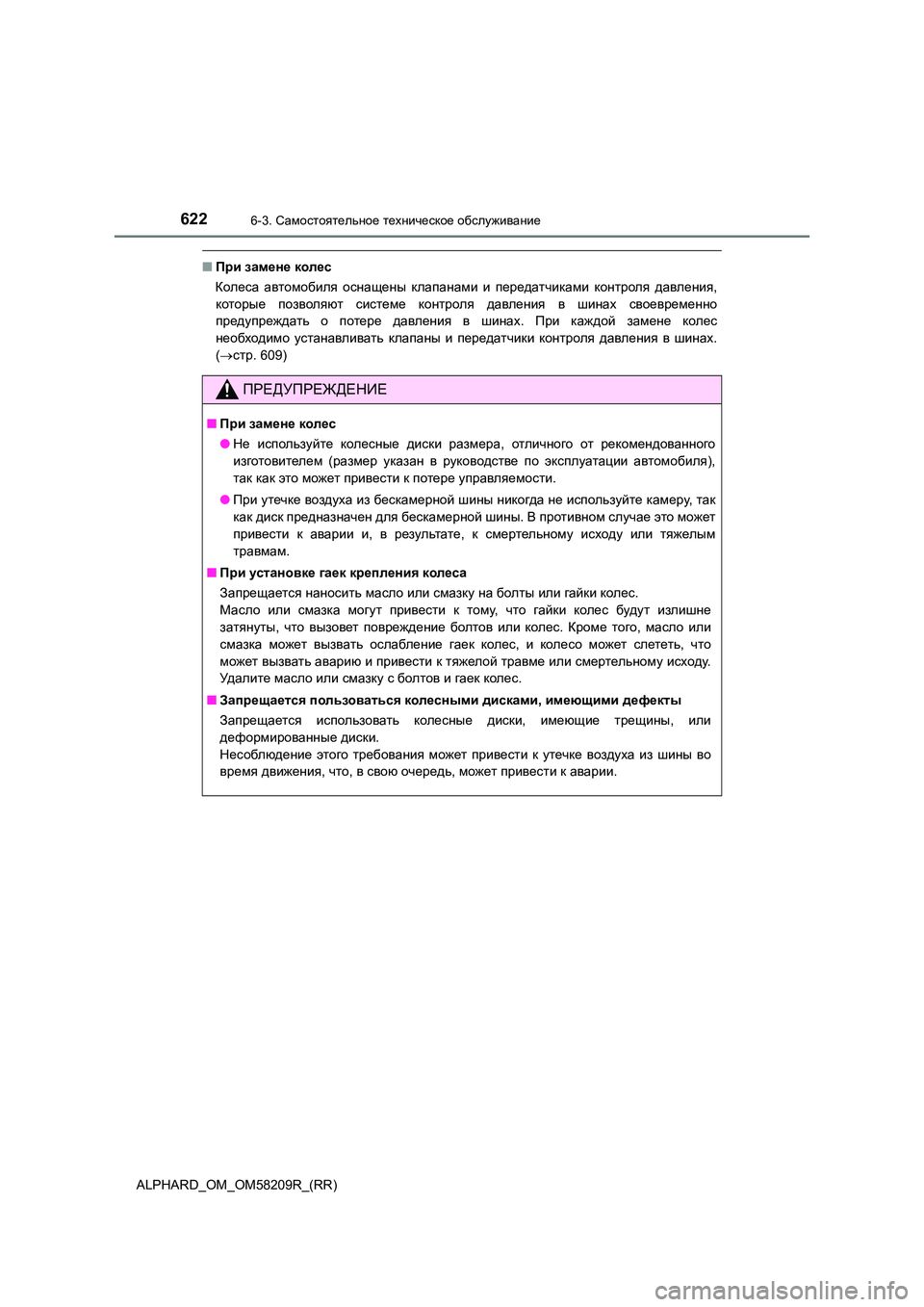

6226-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
■При замене колес
Колеса автомобиля оснащены клапанами и передатчиками контроля давления,
которые позволяют системе контроля давления в шинах своевременно
предупреждать о потере давления в шинах. При каждой замене колес
необходимо устанавливать клапаны и передатчики контроля давления в шинах.
( стр. 609)
ПРЕДУПРЕЖДЕНИЕ
■При замене колес
● Не используйте колесные диски размера, отличного от рекомендованного
изготовителем (размер указан в руководстве по эксплуатации автомобиля),
так как это может привести к потере управляемости.
● При утечке воздуха из бескамерной шины никогда не используйте камеру, так
как диск предназначен для бескамерной шины. В противном случае это может
привести к аварии и, в результате, к смертельному исходу или тяжелым
травмам .
■ При установке гаек крепления колеса
Запрещается наносить масло или смазку на болты или гайки колес.
Масло или смазка могут привести к тому, что гайки колес будут излишне
затянуты , что вызовет повреждение болтов или колес. Кроме того, масло или
смазка может вызвать ослабление гаек колес, и колесо может слететь, что
может вызвать аварию и привести к тяжелой травме или смертельному исходу.
Уд а л и т е масло или смазку с болтов и гаек колес.
■ Запрещается пользоваться колесными дисками, имеющими дефекты
Запрещается использовать колесные диски, имеющие трещины, или
деформированные диски.
Несоблюдение этого требования может привести к утечке воздуха из шины во
время движения, что, в свою очередь, может привести к аварии.

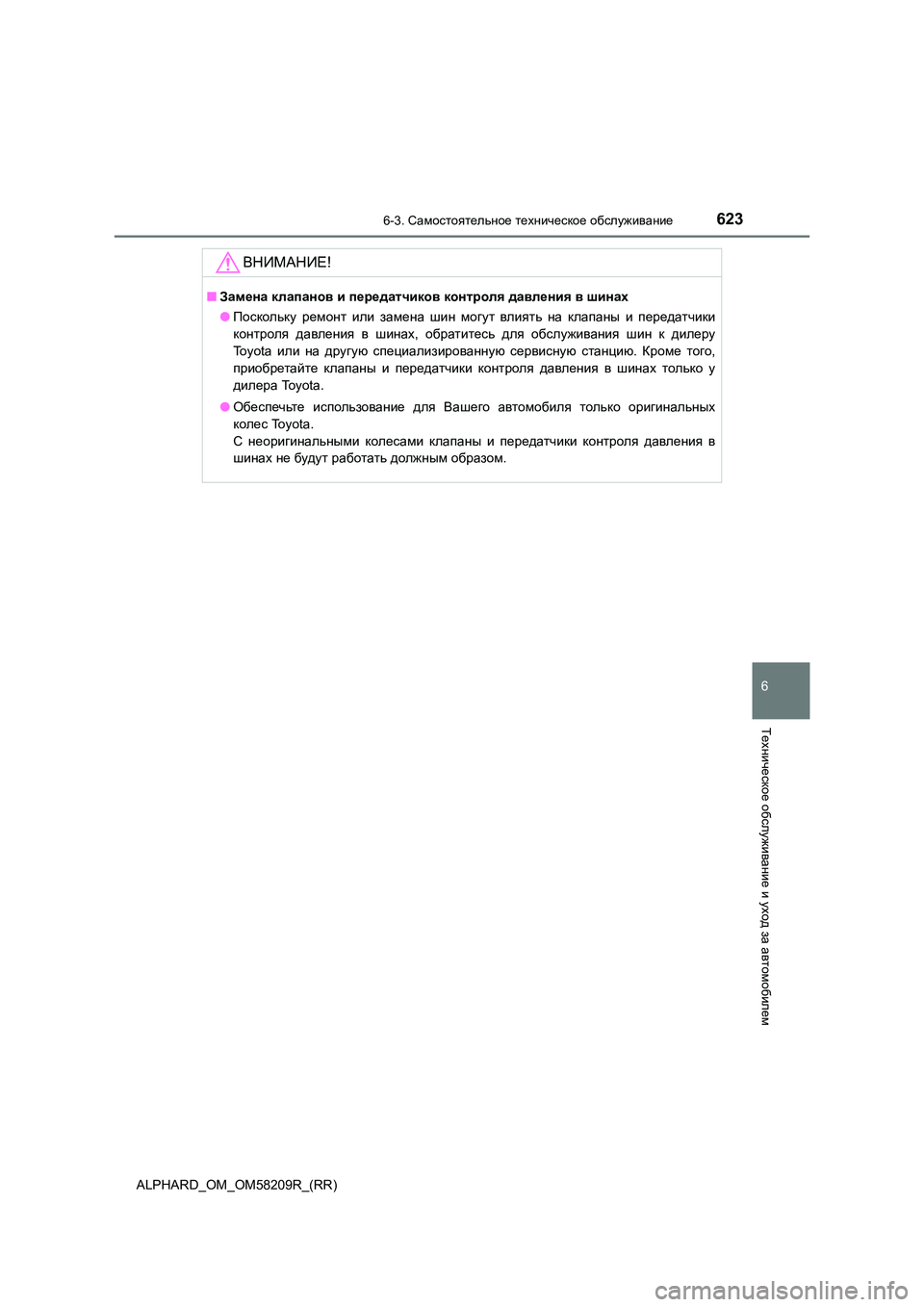

6236-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
ВНИМАНИЕ!
■Замена клапанов и передатчиков контроля давления вшинах
● Поскольку ремонт или замена шин могут влиять на клапаны и передатчики
контроля давления в шинах, обратитесь для обслуживания шин к дилеру
To y o t a или на другую специализированную сервисную станцию. Кроме того,
приобретайте клапаны и передатчики контроля давления в шинах только у
дилера To y o t a .
● Обеспечьте использование для Вашего автомобиля только оригинальных
колес To y o t a .
С неоригинальными колесами клапаны и передатчики контроля давления в
шинах не будут работать должным образом.

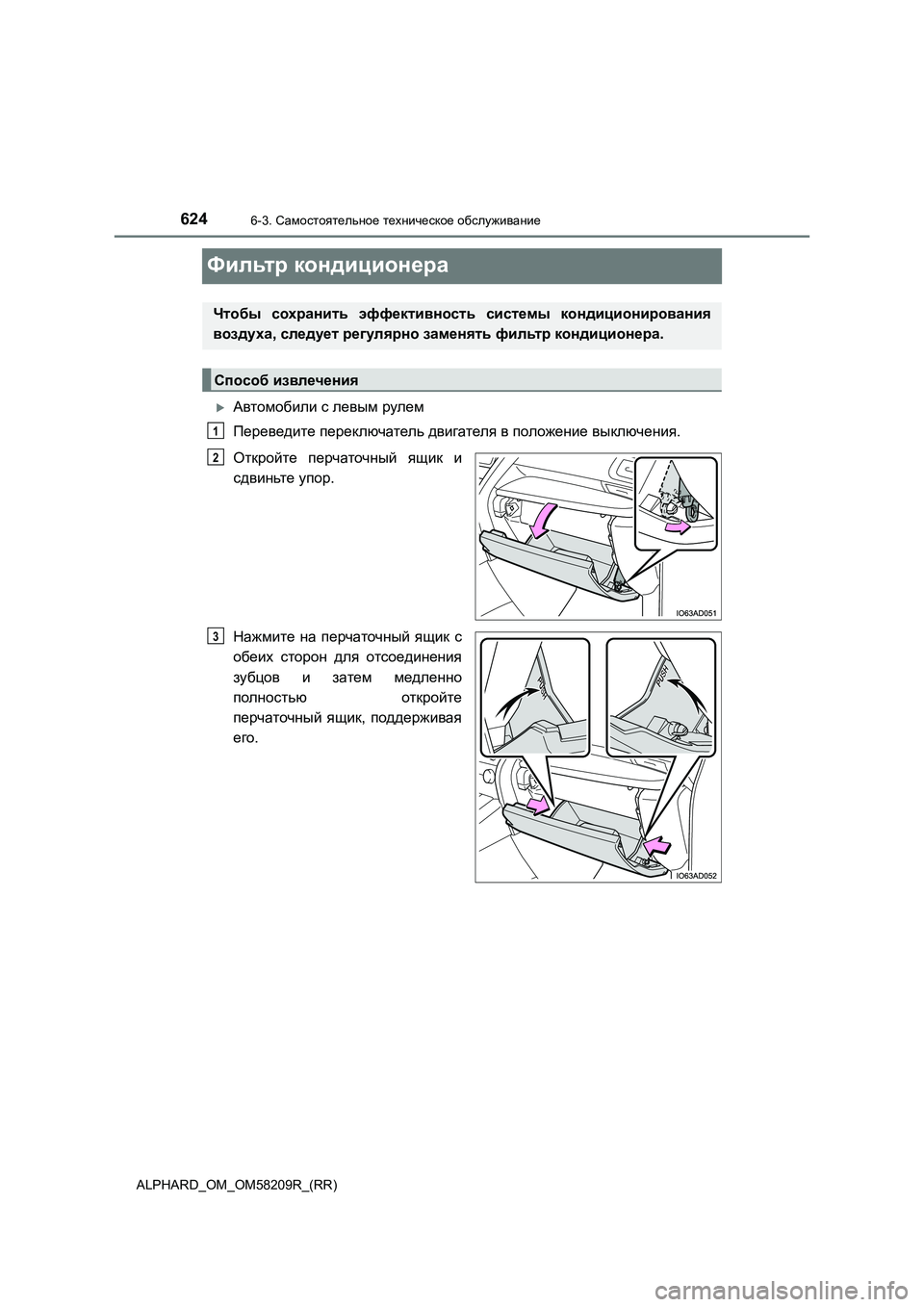

6246-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
Фильтр кондиционера
Автомобили с левым рулем
Переведите переключатель двигателя в положение выключения.
Откройте перчаточный ящик и
сдвиньте упор.
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов и затем медленно
полностью откройте
перчаточный ящик, поддерживая
его.
Чтобы сохранить эффективность системы кондиционирования
воздуха, следует регулярно заменять фильтр кондиционера.
Способ извлечения
1
2
3

6256-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое обслуживание и уход за автомобилем
Когда перчаточный ящик
полностью открыт, слегка
приподнимите его и потяните по
направлению к сиденью для
отсоединения нижней части
ящика.
Если перчаточный ящик не
отсоединяется, когда Вы тянете
слегка, не прикладывайте
излишнюю силу. Вместо этого
потяните по направлению к сиденью,
регулируя высоту перчаточного
ящика.
Снимите крышку фильтра.
Разблокируйте крышку
фильтра.
Переместите крышку фильтра
в направлении стрелки, затем
потяните ее, чтобы вынуть из
зубцов.
Снимите корпус фильтра.
Извлеките фильтр системы
кондиционирования воздуха из
корпуса фильтра и замените
фильтр новым.
Метки “UP” (ВЕРХ) на фильтре
должны быть обращены вверх.
При установке выполняйте описанные шаги в обратном порядке.
4
5
1
2
6
7
8

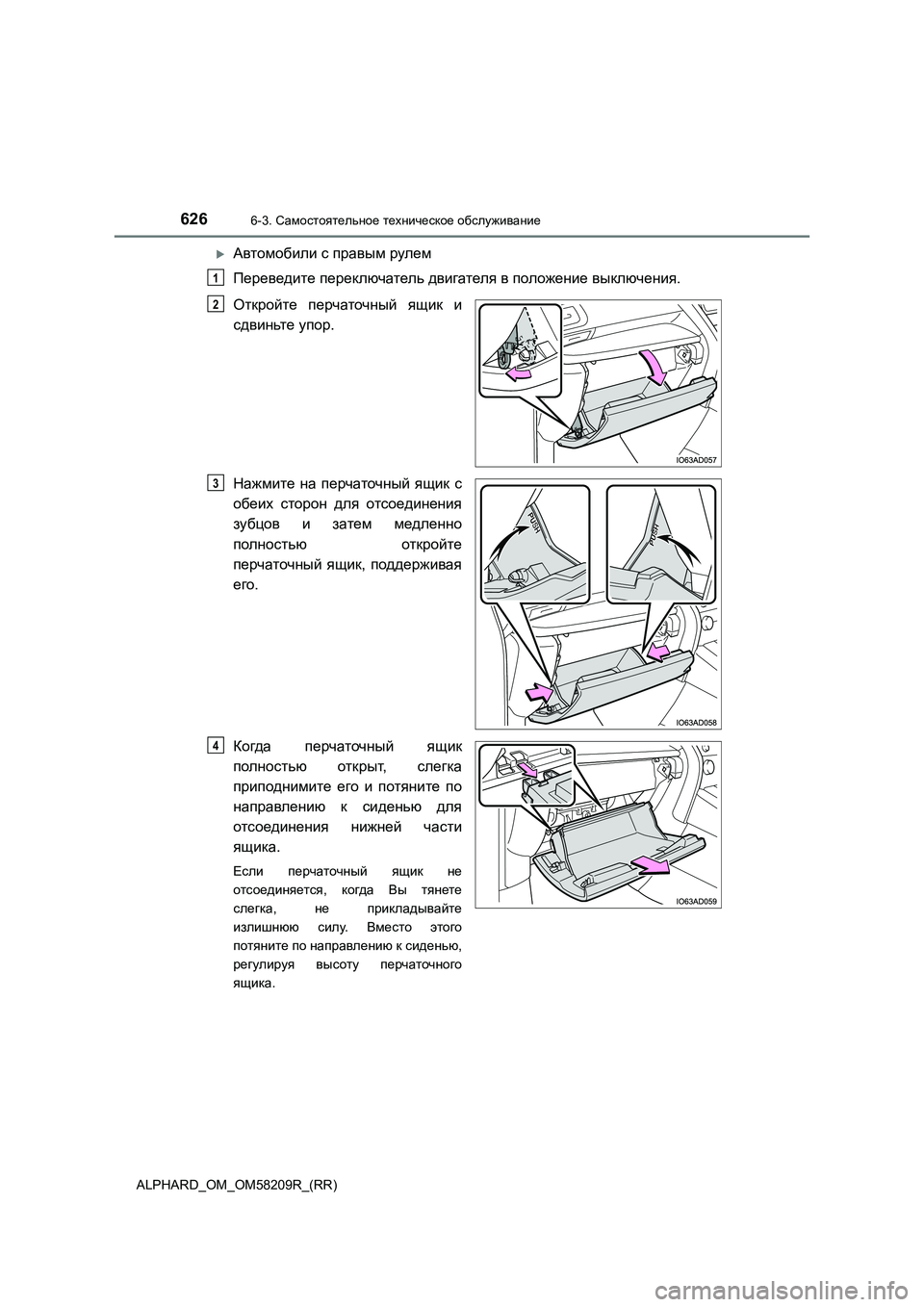

6266-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
Автомобили с правым рулем
Переведите переключатель двигателя в положение выключения.
Откройте перчаточный ящик и
сдвиньте упор.
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов и затем медленно
полностью откройте
перчаточный ящик, поддерживая
его.
Когда перчаточный ящик
полностью открыт, слегка
приподнимите его и потяните по
направлению к сиденью для
отсоединения нижней части
ящика.
Если перчаточный ящик не
отсоединяется, когда Вы тянете
слегка, не прикладывайте
излишнюю силу. Вместо этого
потяните по направлению к сиденью,
регулируя высоту перчаточного
ящика.
1
2
3
4

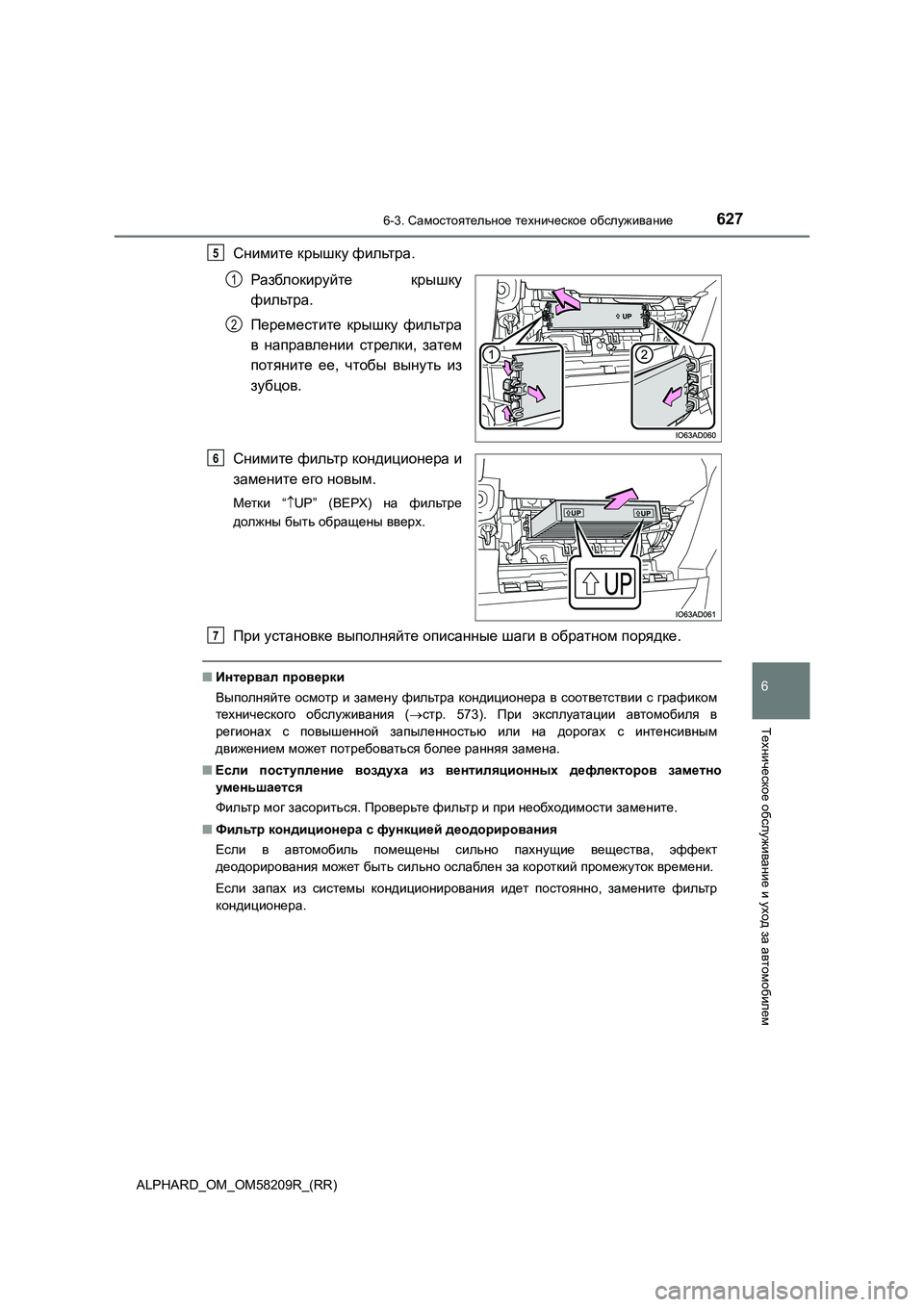

6276-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое обслуживание и уход за автомобилем
Снимите крышку фильтра.
Разблокируйте крышку
фильтра.
Переместите крышку фильтра
в направлении стрелки, затем
потяните ее, чтобы вынуть из
зубцов.
Снимите фильтр кондиционера и
замените его новым.
Метки “UP” (ВЕРХ) на фильтре
должны быть обращены вверх.
При установке выполняйте описанные шаги в обратном порядке.
■Интервал проверки
Выполняйте осмотр и замену фильтра кондиционера в соответствии с графиком
технического обслуживания (стр. 573). При эксплуатации автомобиля в
регионах с повышенной запыленностью или на дорогах с интенсивным
движением может потребоваться более ранняя замена.
■Если поступление воздуха из вентиляционных дефлекторов заметно
уменьшается
Фильтр мог засориться. Проверьте фильтр и при необходимости замените.
■Фильтр
кондиционера с функцией деодорирования
Если в автомобиль помещены сильно пахнущие вещества, эффект
деодорирования может быть сильно ослаблен за короткий промежуток времени.
Если запах из системы кондиционирования идет постоянно, замените фильтр
кондиционера.
5
1
2
6
7

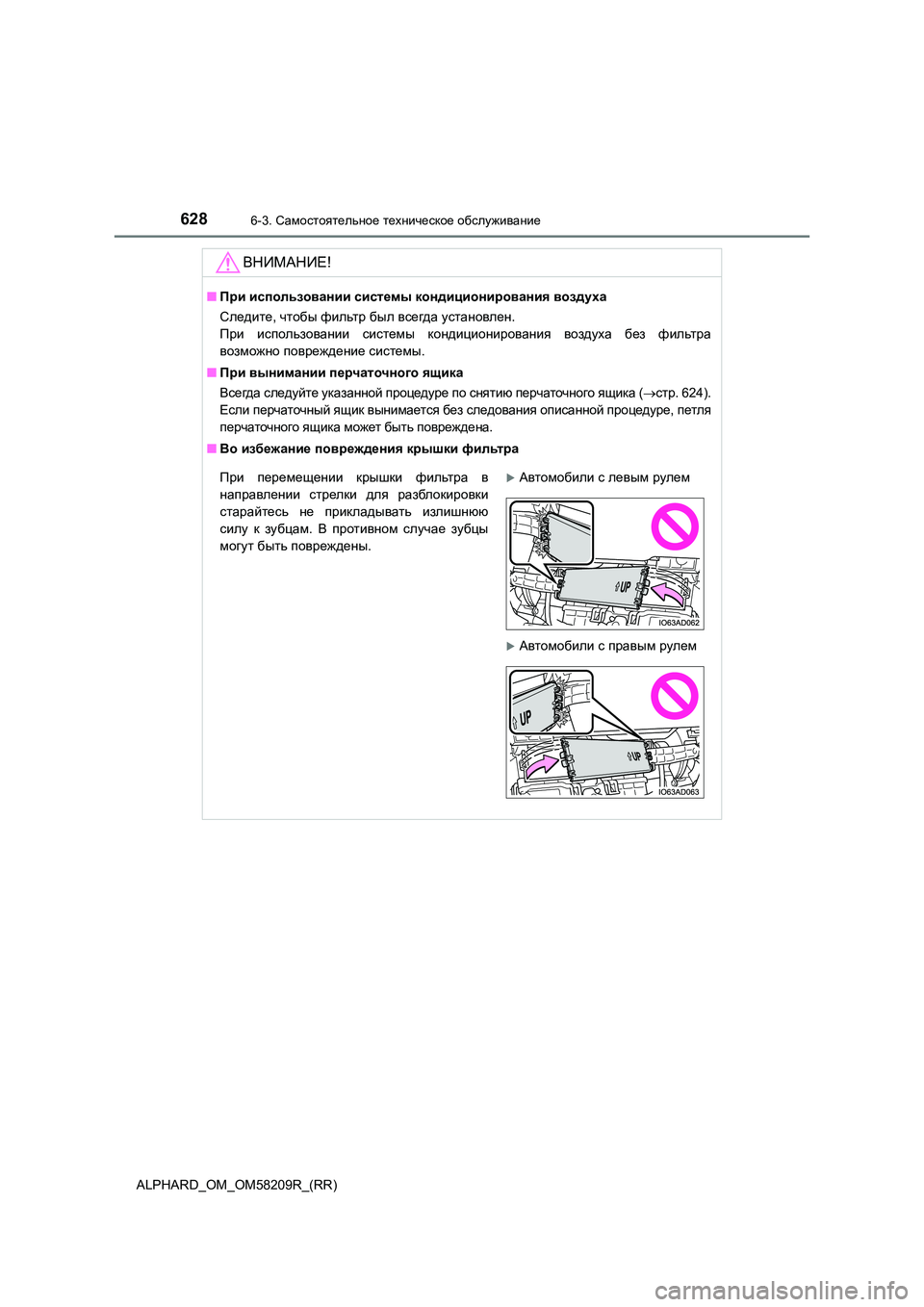

6286-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
ВНИМАНИЕ!
■При использовании системы кондиционирования воздуха
Следите , чтобы фильтр был всегда установлен.
При использовании системы кондиционирования воздуха без фильтра
возможно повреждение системы.
■ При вынимании перчаточного ящика
Всегда следуйте указанной процедуре по снятию перчаточного ящика (стр. 624).
Если перчаточный ящик вынимается без следования описанной процедуре, петля
перчаточного ящика может быть повреждена.
■Во избежание повреждения крышки фильтра
При перемещении крышки фильтра в
направлении стрелки для разблокировки
старайтесь не прикладывать излишнюю
силу к зубцам. В противном случае зубцы
могут быть повреждены.
Автомобили с левым рулем
Автомобили с правым рулем

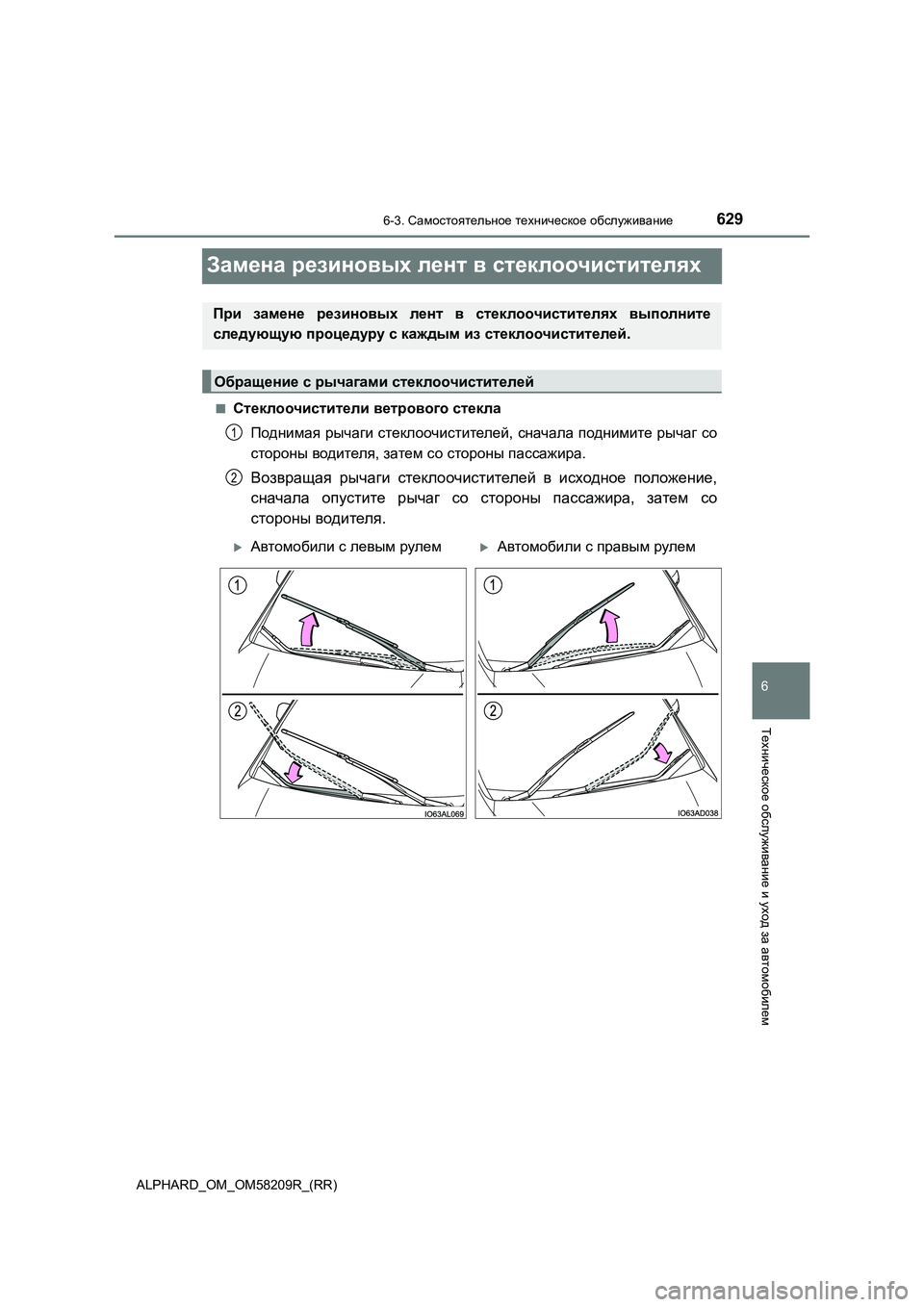

6296-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
Замена резиновых лент в стеклоочистителях
■Стеклоочистители ветрового стекла
Поднимая рычаги стеклоочистителей, сначала поднимите рычаг со
стороны водителя, затем со стороны пассажира.
Возвращая рычаги стеклоочистителей в исходное положение,
сначала опустите рычаг со стороны пассажира, затем со
стороны водителя.
При замене резиновых лент в стеклоочистителях выполните
следующую процедуру с каждым из стеклоочистителей.
Обращение с рычагами стеклоочистителей
1
2
Автомобили с левым рулемАвтомобили с правым рулем

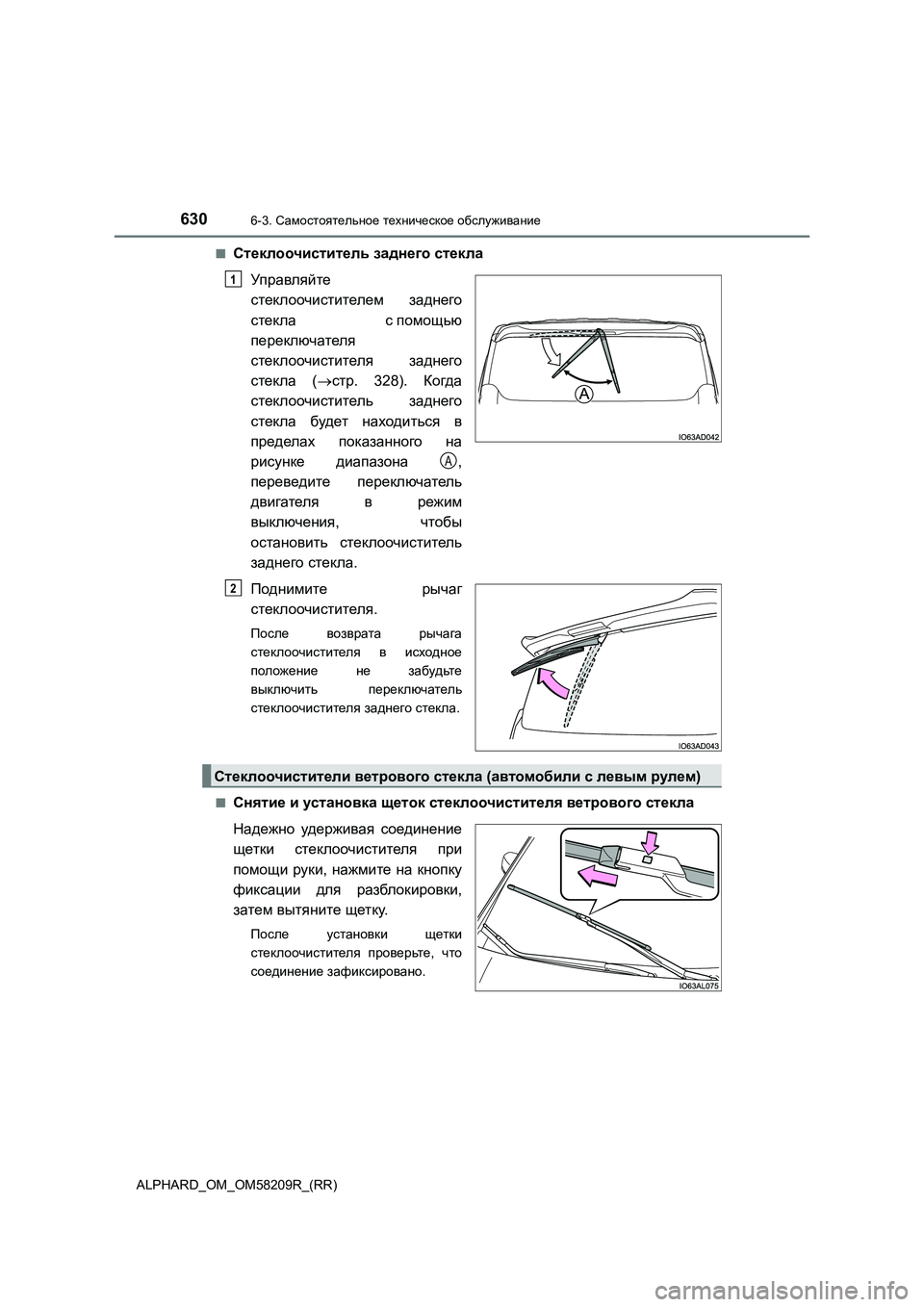

6306-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
■Стеклоочиститель заднего стекла
Управляйте
стеклоочистителем заднего
стекла с помощью
переключателя
стеклоочистителя заднего
стекла (стр. 328). Когда
стеклоочиститель заднего
стекла будет находиться в
пределах показанного на
рисунке диапазона ,
переведите переключатель
двигателя в режим
выключения , чтобы
остановить стеклоочиститель
заднего стекла.
Поднимите рычаг
стеклоочистителя .
После возврата рычага
стеклоочистителя в исходное
положение не забудьте
выключить переключатель
стеклоочистителя заднего стекла.
■Снятие и установка щеток стеклоочистителя ветрового стекла
Надежно удерживая соединение
щетки стеклоочистителя при
помощи руки, нажмите на кнопку
фиксации для разблокировки,
затем вытяните щетку.
После установки щетки
стеклоочистителя проверьте, что
соединение зафиксировано.
1
A
2
Стеклоочистители ветрового стекла (автомобили с левым рулем)
