TOYOTA ALPHARD 2020 Руково

6416-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем
С левой стороны панели приборов (автомобили с левым рулем)
Снимите крышку.

6426-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
С левой стороны панели приборов (автомобили с правым рулем)
Нажмите на язычок и снимите
крышку .
Отсоедините разъем, нажимая
на фиксатор (при наличии).
Снимите крышку.
Снимите предохранитель.
С помощью съемника можно извлечь только плавкий предохранитель типа A.
1
2
3
3
Двигатели 2AR-FE и 2GR-FEДвигатель 2GR-FKS

6436-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое обслуживание и уход за автомобилем
Проверьте, не перегорел ли предохранитель.
Исправный предохранитель
Перегоревший предохранитель
Ти пы A и B:
Замените перегоревший предохранитель новым предохранителем,
рассчитанным на соответствующую номинальную силу тока. Номинальная
сила тока указана на крышке коробки плавких предохранителей.
Ти пы C и D:
Обратитесь к дилеру To y o t a .
4
1
2
Тип AТип B
Тип СТип D
21
1221

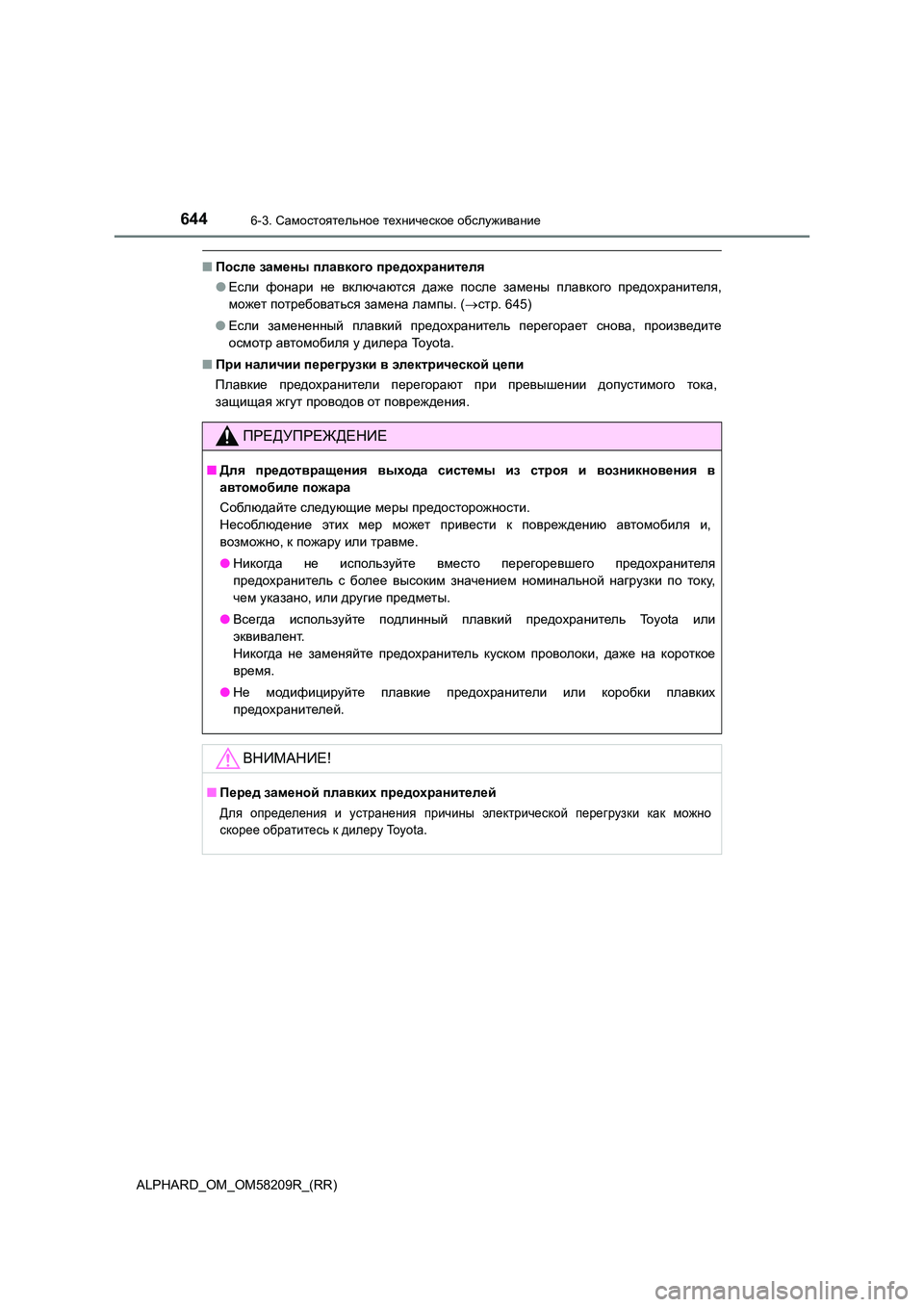

6446-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
■После замены плавкого предохранителя
● Если фонари не включаются даже после замены плавкого предохранителя,
может потребоваться замена лампы. (стр. 645)
● Если замененный плавкий предохранитель перегорает снова, произведите
осмотр автомобиля у дилера To y o t a .
■ При наличии перегрузки в электрической цепи
Плавкие предохранители перегорают при превышении допустимого тока,
защищая жгут проводов от повреждения.
ПРЕДУПРЕЖДЕНИЕ
■Для предотвращения выхода системы из строя и возникновения в
автомобиле пожара
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может привести к повреждению автомобиля и,
возможно , к пожару или травме.
● Никогда не используйте вместо перегоревшего предохранителя
предохранитель с более высоким значением номинальной нагрузки по току,
чем указано, или другие предметы.
● Всегда используйте подлинный плавкий предохранитель To y o t a или
эквивалент .
Никогда не заменяйте предохранитель куском проволоки, даже на короткое
время .
● Не модифицируйте плавкие предохранители или коробки плавких
предохранителей .
ВНИМАНИЕ!
■Перед заменой плавких предохранителей
Для определения и устранения причины электрической перегрузки как можно
скорее обратитесь к дилеру To y o t a .

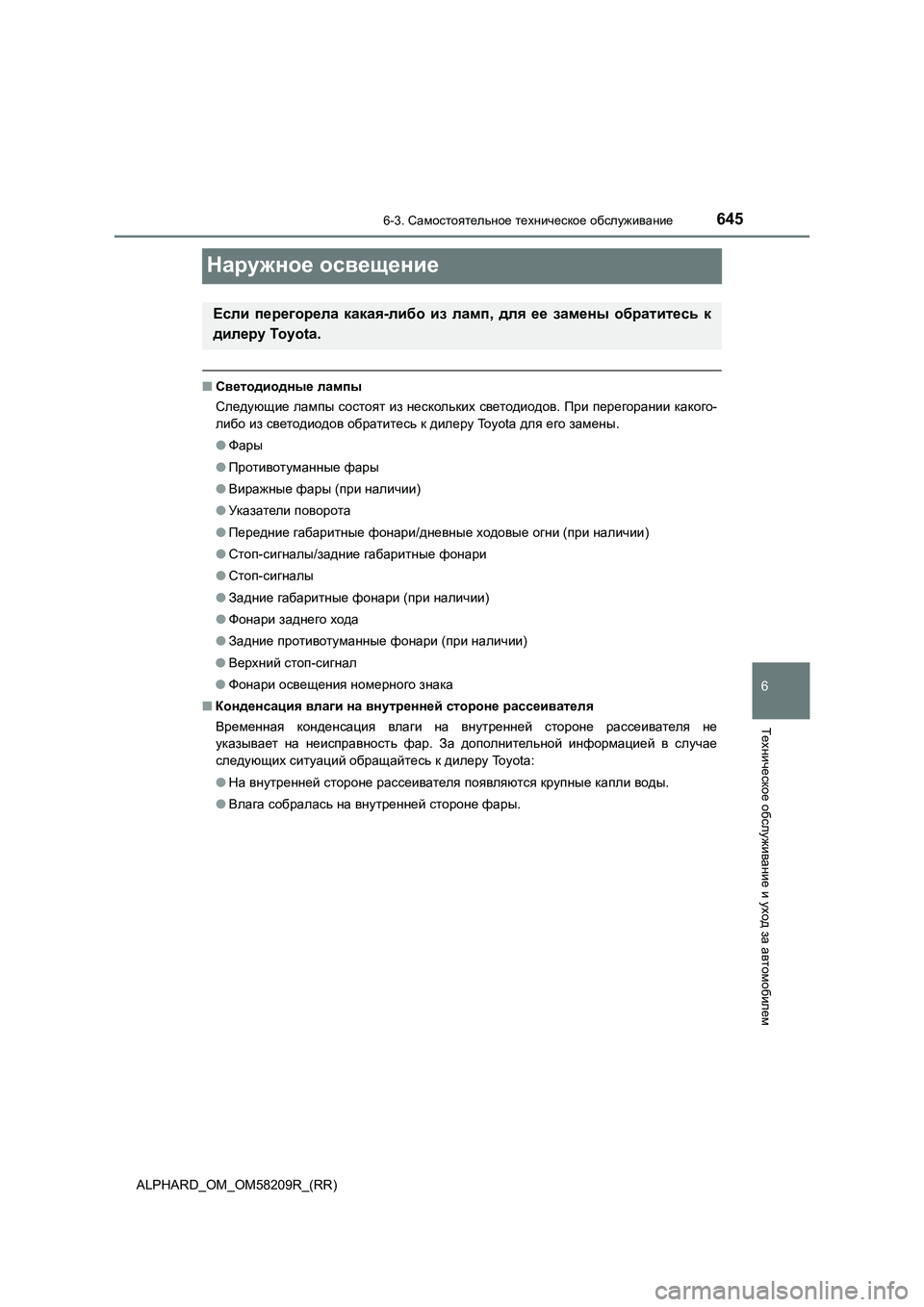

6456-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое обслуживание и уход за автомобилем
Наружное освещение
■Светодиодные лампы
Следующие лампы состоят из нескольких светодиодов. При перегорании какого-
либо из светодиодов обратитесь к дилеру To y o t a для его замены.
●Фары
●Противотуманные фары
●Виражные фары (при наличии)
●Ук азатели поворота
●Передние габаритные фонари/дневные ходовые огни (при наличии)
●Стоп-сигналы/задние габаритные фонари
●Стоп-сигналы
●Задние габаритные фонари (при наличии)
●Фонари заднего хода
●Задние противотуманные фонари (при наличии)
●Верхний стоп-сигнал
●Фонари освещения номерного знака
■Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателя не
указывает на неисправность фар. За дополнительной информацией в случае
следующих ситуаций обращайтесь к дилеру Toyota:
●На внутренней стороне рассеивателя появляются крупные капли воды
.
●Влага собралась на внутренней стороне фары.
Если перегорела какая-либо из ламп, для ее замены обратитесь к
дилеру To y o t a .

6466-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)

647
7
При возникновении
неисправности
ALPHARD_OM_OM58209R_(RR)
7-1. Важная информация
Аварийные сигналы.............. 648
Если автомобиль заливает
водой .................................... 649
Если требуется экстренно
остановить автомобиль...... 651
7-2. Действия в экстренных
ситуациях
Если автомобиль
нуждается в буксировке..... 652
При наличии каких-либо
сомнений ............................. 658
Система отключения
топливного насоса.............. 659
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ................................... 660
Если отображается
предупреждающее
сообщение ........................... 669
Если спущена шина.............. 674
Если двигатель не
запускается .......................... 687
Если неправильно работает
электронный ключ............... 689
Если разряжена
аккумуляторная батарея
автомобиля .......................... 692
Если двигатель автомобиля
перегрелся ........................... 698
Если автомобиль увяз.......... 701

6487-1. Важная информация
ALPHARD_OM_OM58209R_(RR)
Аварийные сигналы
Нажмите переключатель.
Мигают все указатели поворотов.
Для их выключения нажмите кнопку
еще раз.
■Аварийные сигналы
При длительном использовании аварийных сигналов с выключенным двигателем
может разрядиться аккумулятор.
Аварийные сигналы служат для предупреждения других
водителей о том, что Вы собираетесь остановить автомобиль на
дороге из-за неисправности и т.п.

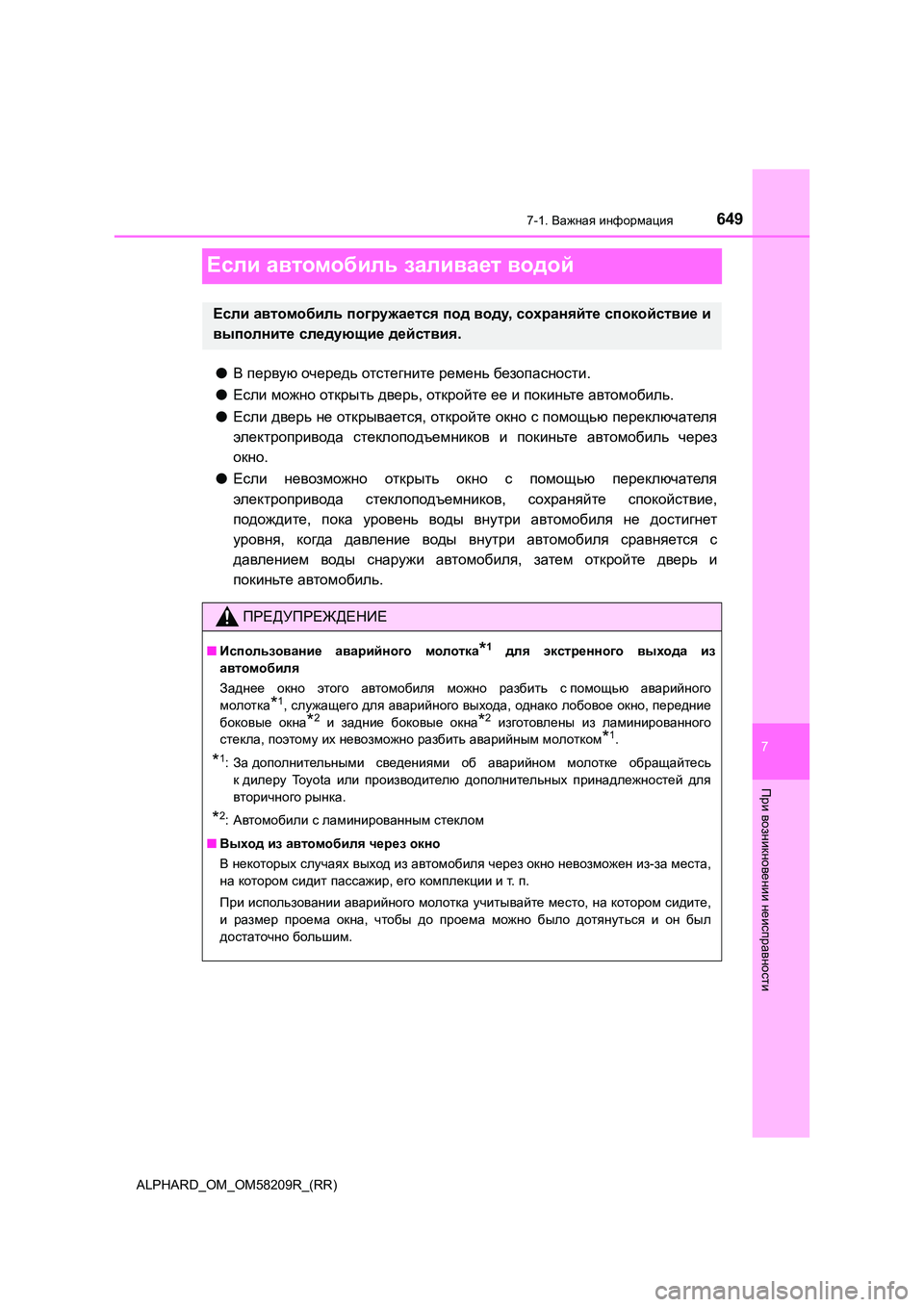

6497-1. Важная информация
ALPHARD_OM_OM58209R_(RR)
7
При
возникновении
неисправности
Если автомобиль заливает водой
●В первую очередь отстегните ремень безопасности.
● Если можно открыть дверь, откройте ее и покиньте автомобиль.
● Если дверь не открывается, откройте окно с помощью переключателя
электропривода стеклоподъемников и покиньте автомобиль через
окно .
● Если невозможно открыть окно с помощью переключателя
электропривода стеклоподъемников, сохраняйте спокойствие,
подождите , пока уровень воды внутри автомобиля не достигнет
уровня, когда давление воды внутри автомобиля сравняется с
давлением воды снаружи автомобиля, затем откройте дверь и
покиньте автомобиль.
Если автомобиль погружается под воду, сохраняйте спокойствие и
выполните следующие действия.
ПРЕДУПРЕЖДЕНИЕ
■Использование аварийного молотка*1 для экстренного выхода из
автомобиля
Заднее окно этого автомобиля можно разбить спомощью аварийного
молотка*1, служащего для аварийного выхода, однако лобовое окно, передние
боковые окна*2 и задние боковые окна*2 изготовлены из ламинированного
стекла , поэтому их невозможно разбить аварийным молотком*1.
*1:За дополнительными сведениями об аварийном молотке обращайтесь
кдилеру To y o t a или производителю дополнительных принадлежностей для
вторичного рынка.
*2:Автомобили с ламинированным стеклом
■ Выход из автомобиля через окно
В некоторых случаях выход из автомобиля через окно невозможен из-за места,
на котором сидит пассажир, его комплекции и т. п.
При использовании аварийного молотка учитывайте место, на котором сидите,
и размер проема окна, чтобы до проема можно было дотянуться и он был
достаточно большим.

6507-1. Важная информация
ALPHARD_OM_OM58209R_(RR)
■Как распознать ламинированное стекло
Если смотреть под углом, видно, что ламинированное стекло состоит из двух
склеенных кусков стекла.
Ламинированное стекло
Закаленное стекло
1
2
