6316-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое обслуживание и уход за автомобилем

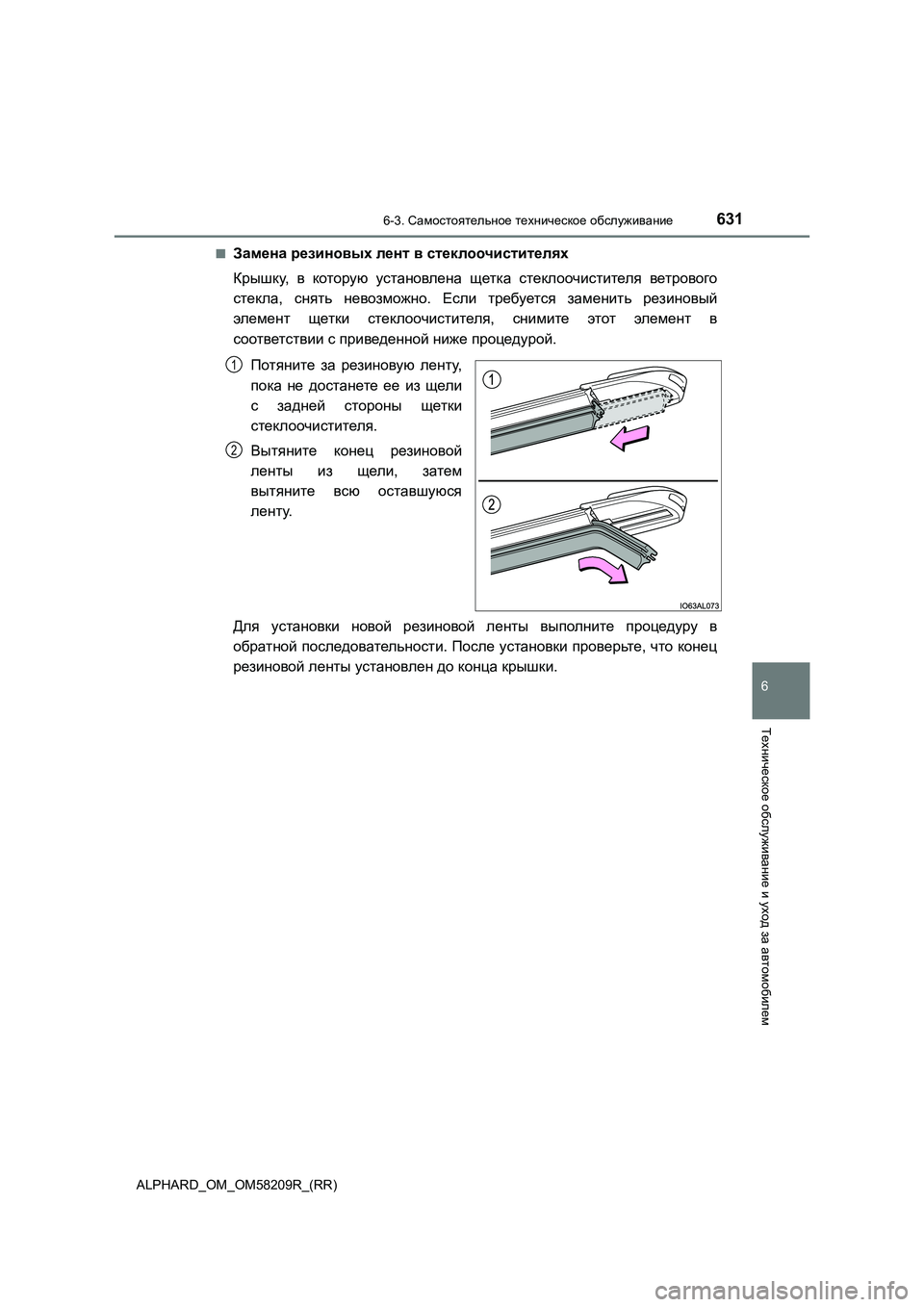

■Замена резиновых лент в стеклоочистителях
Крышку, в которую установлена щетка стеклоочистителя ветрового
стекла, снять невозможно. Если требуется заменить резиновый
элемент щетки стеклоочистителя, снимите этот элемент в
соответствии с приведенной ниже процедурой.
Потяните за резиновую ленту,
пока не достанете ее из щели
с задней стороны щетки
стеклоочистителя.
Вытяните конец резиновой
ленты из щели, затем
вытяните всю
оставшуюся
ленту.
Для установки новой резиновой ленты выполните процедуру в
обратной последовательности. После установки проверьте, что конец
резиновой ленты установлен до конца крышки.
1
2

6326-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)

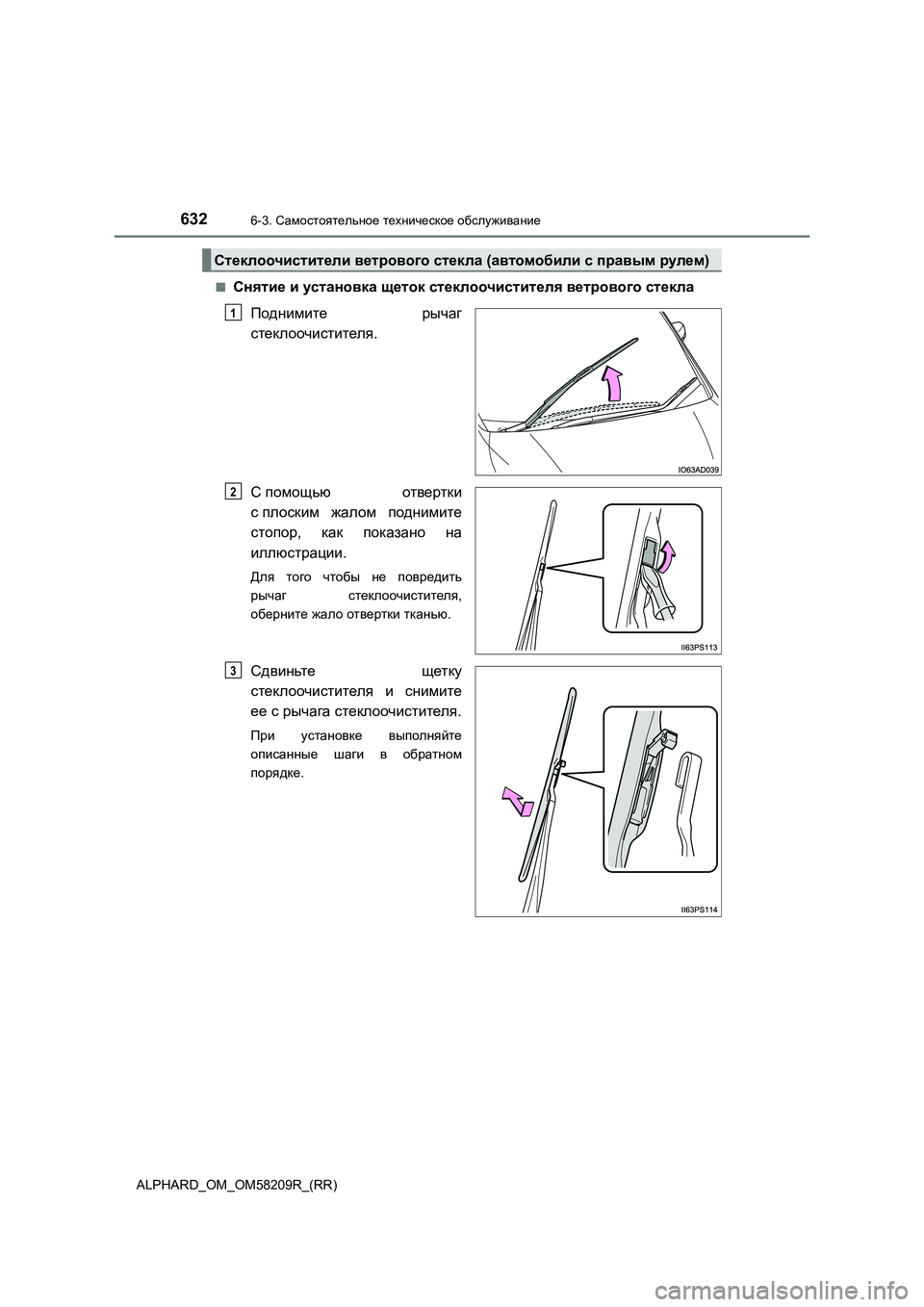

■Снятие и установка щеток стеклоочистителя ветрового стекла
Поднимите рычаг
стеклоочистителя .
С помощью отвертки
сплоским жалом поднимите
стопор , как показано на
иллюстрации .
Для того чтобы не повредить
рычаг стеклоочистителя,
оберните жало отвертки тканью.
Сдвиньте щетку
стеклоочистителя и снимите
ее срычага стеклоочистителя.
При установке выполняйте
описанные шаги в обратном
порядке .
Стеклоочистители ветрового стекла (автомобили с правым рулем)
1
2
3

6336-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

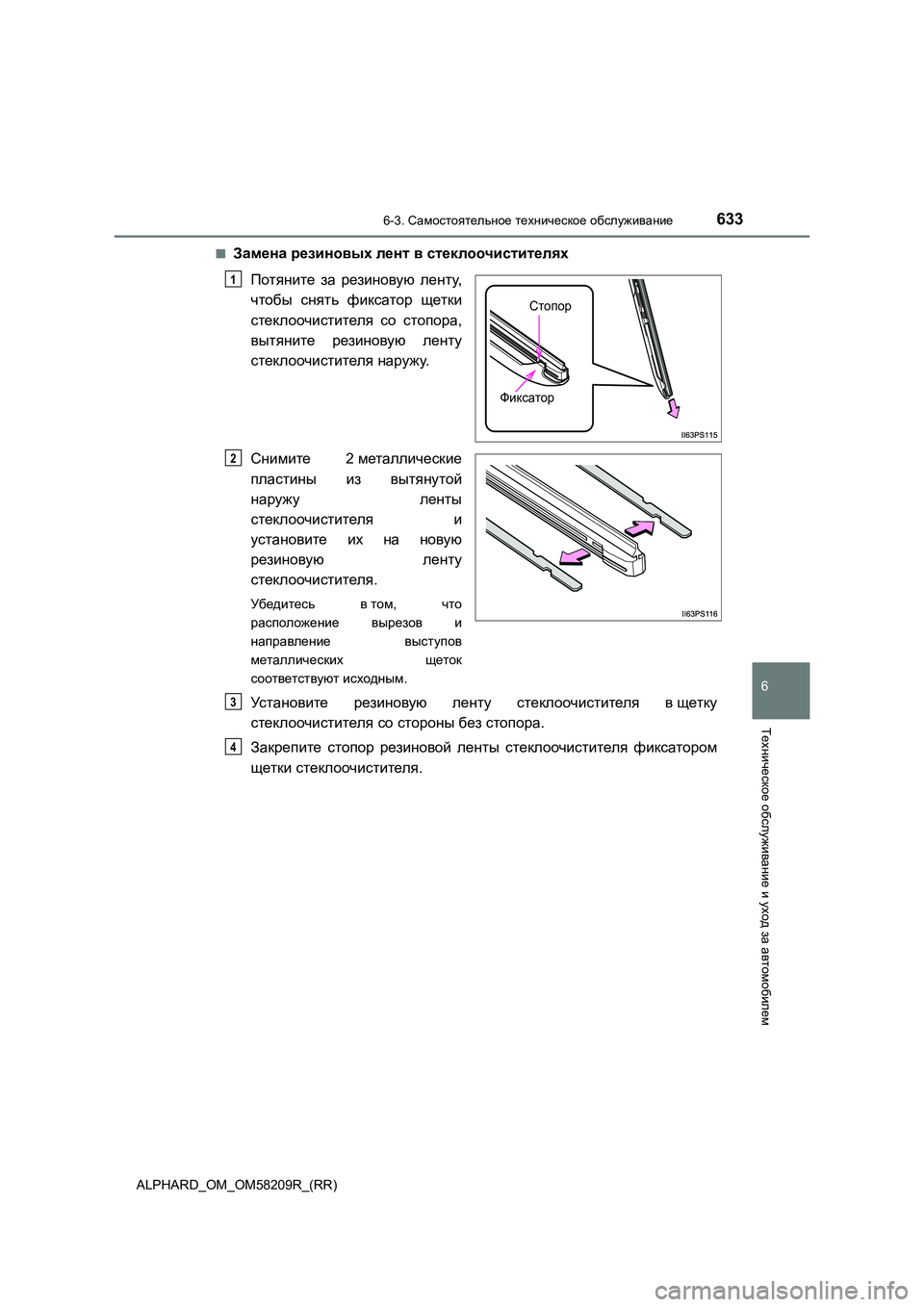

■Замена резиновых лент в стеклоочистителях
Потяните за резиновую ленту,
чтобы снять фиксатор щетки
стеклоочистителя со стопора,
вытяните резиновую ленту
стеклоочистителя наружу.
Снимите 2металлические
пластины из вытянутой
наружу ленты
стеклоочистителя и
установите их на новую
резиновую ленту
стеклоочистителя .
Убедитесь втом, что
расположение вырезов и
направление выступов
металлических щеток
соответствуют исходным.
Установите резиновую ленту стеклоочистителя вщетку
стеклоочистителя со стороны без стопора.
Закрепите стопор резиновой ленты стеклоочистителя фиксатором
щетки стеклоочистителя.
Стопор
Фиксатор
1
2
3
4

6346-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)

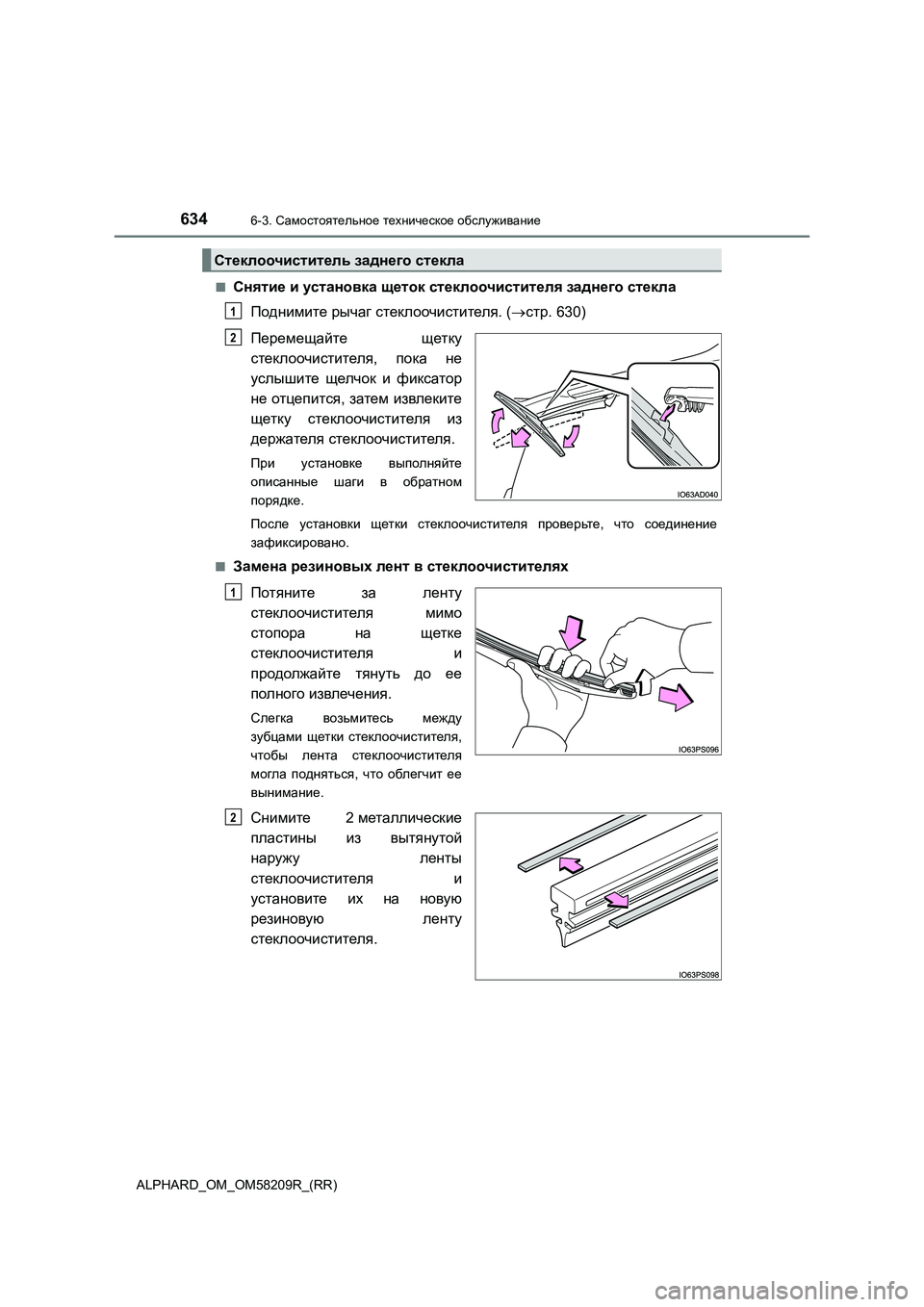

■Снятие и установка щеток стеклоочистителя заднего стекла
Поднимите рычаг стеклоочистителя. (стр. 630)
Перемещайте щетку
стеклоочистителя , пока не
услышите щелчок и фиксатор
не отцепится, затем извлеките
щетку стеклоочистителя из
держателя стеклоочистителя.
При установке выполняйте
описанные шаги в обратном
порядке .
После установки щетки стеклоочистителя проверьте, что соединение
зафиксировано .
■Замена резиновых лент в стеклоочистителях
Потяните за ленту
стеклоочистителя мимо
стопора на щетке
стеклоочистителя и
продолжайте тянуть до ее
полного извлечения.
Слегка возьмитесь между
зубцами щетки стеклоочистителя,
чтобы лента стеклоочистителя
могла подняться, что облегчит ее
вынимание .
Снимите 2металлические
пластины из вытянутой
наружу ленты
стеклоочистителя и
установите их на новую
резиновую ленту
стеклоочистителя .
Стеклоочиститель заднего стекла
1
2
1
2

6356-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

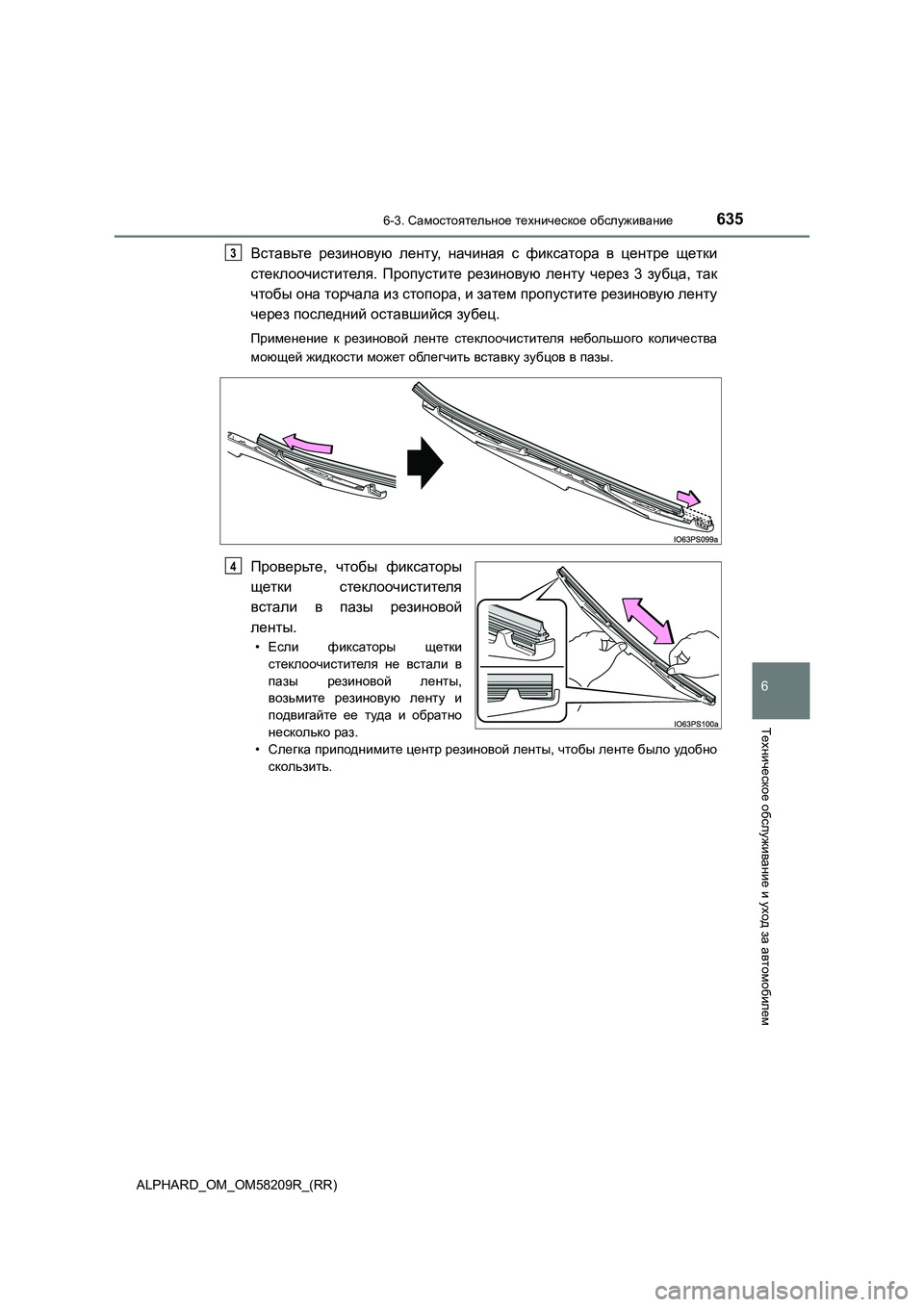

Вставьте резиновую ленту, начиная с фиксатора в центре щетки
стеклоочистителя . Пропустите резиновую ленту через 3 зубца, так
чтобы она торчала из стопора, и затем пропустите резиновую ленту
через последний оставшийся зубец.
Применение к резиновой ленте стеклоочистителя небольшого количества
моющей жидкости может облегчить вставку зубцов в пазы.
Проверьте, чтобы фиксаторы
щетки стеклоочистителя
встали в пазы резиновой
ленты .
•Если фиксаторы щетки
стеклоочистителя не встали в
пазы резиновой ленты,
возьмите резиновую ленту и
подвигайте ее туда и обратно
несколько раз.
• Слегка приподнимите центр резиновой ленты, чтобы ленте было удобно
скользить .
3
4

6366-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)

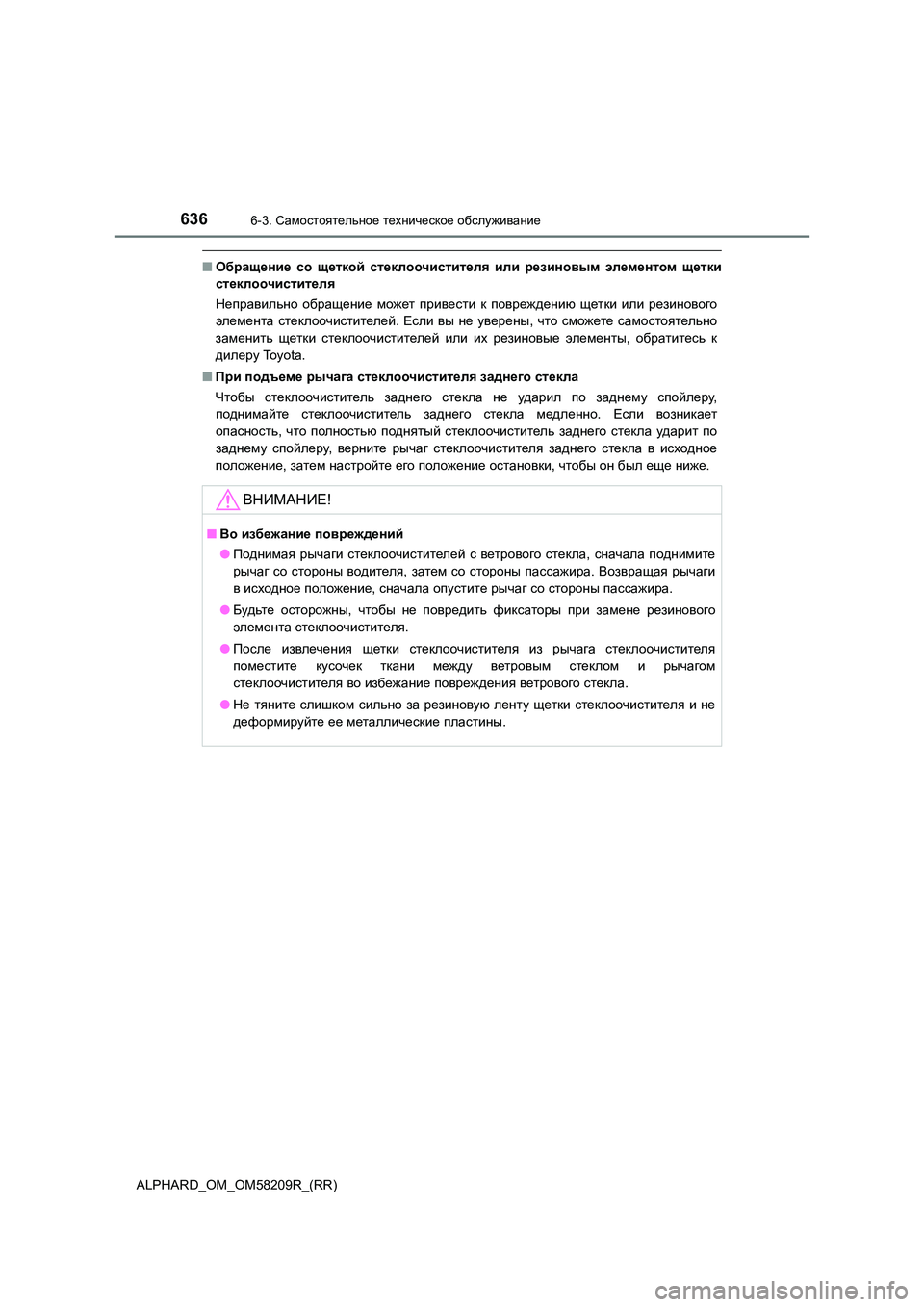

■Обращение со щеткой стеклоочистителя или резиновым элементом щетки
стеклоочистителя
Неправильно обращение может привести к повреждению щетки или резинового
элемента стеклоочистителей. Если вы не уверены, что сможете самостоятельно
заменить щетки стеклоочистителей или их резиновые элементы, обратитесь к
дилеру To y o t a .
■ При подъеме рычага стеклоочистителя заднего стекла
Чтобы стеклоочиститель заднего стекла не ударил по заднему спойлеру,
поднимайте стеклоочиститель заднего стекла медленно. Если возникает
опасность , что полностью поднятый стеклоочиститель заднего стекла ударит по
заднему спойлеру, верните рычаг стеклоочистителя заднего стекла в исходное
положение , затем настройте его положение остановки, чтобы он был еще ниже.
ВНИМАНИЕ!
■Во избежание повреждений
● Поднимая рычаги стеклоочистителей с ветрового стекла, сначала поднимите
рычаг со стороны водителя, затем со стороны пассажира. Возвращая рычаги
в исходное положение, сначала опустите рычаг со стороны пассажира.
● Будьте осторожны, чтобы не повредить фиксаторы при замене резинового
элемента стеклоочистителя.
● После извлечения щетки стеклоочистителя из рычага стеклоочистителя
поместите кусочек ткани между ветровым стеклом и рычагом
стеклоочистителя во избежание повреждения ветрового стекла.
● Не тяните слишком сильно за резиновую ленту щетки стеклоочистителя и не
деформируйте ее металлические пластины.

6376-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое обслуживание и уход за автомобилем

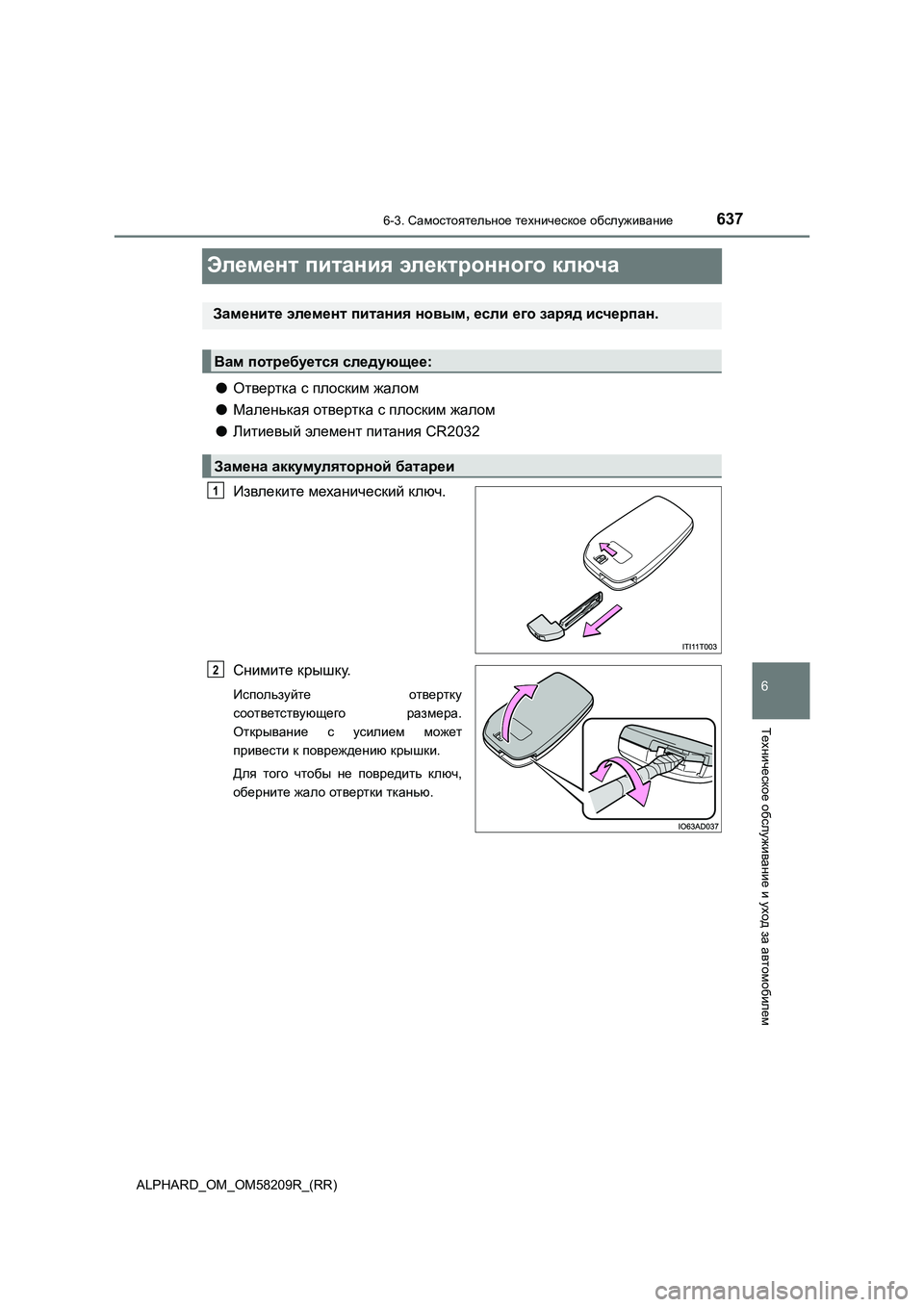

Элемент питания электронного ключа
●Отвертка с плоским жалом
●Маленькая отвертка с плоским жалом
●Литиевый элемент питания CR2032
Извлеките механический ключ.
Снимите крышку.
Используйте отвертку
соответствующего размера.
Открывание с усилием может
привести к повреждению крышки.
Для того чтобы не повредить ключ,
оберните жало отвертки тканью.
Замените элемент питания новым, если его заряд исчерпан.
Вам потребуется следующее:
Замена аккумуляторной батареи
1
2

6386-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)

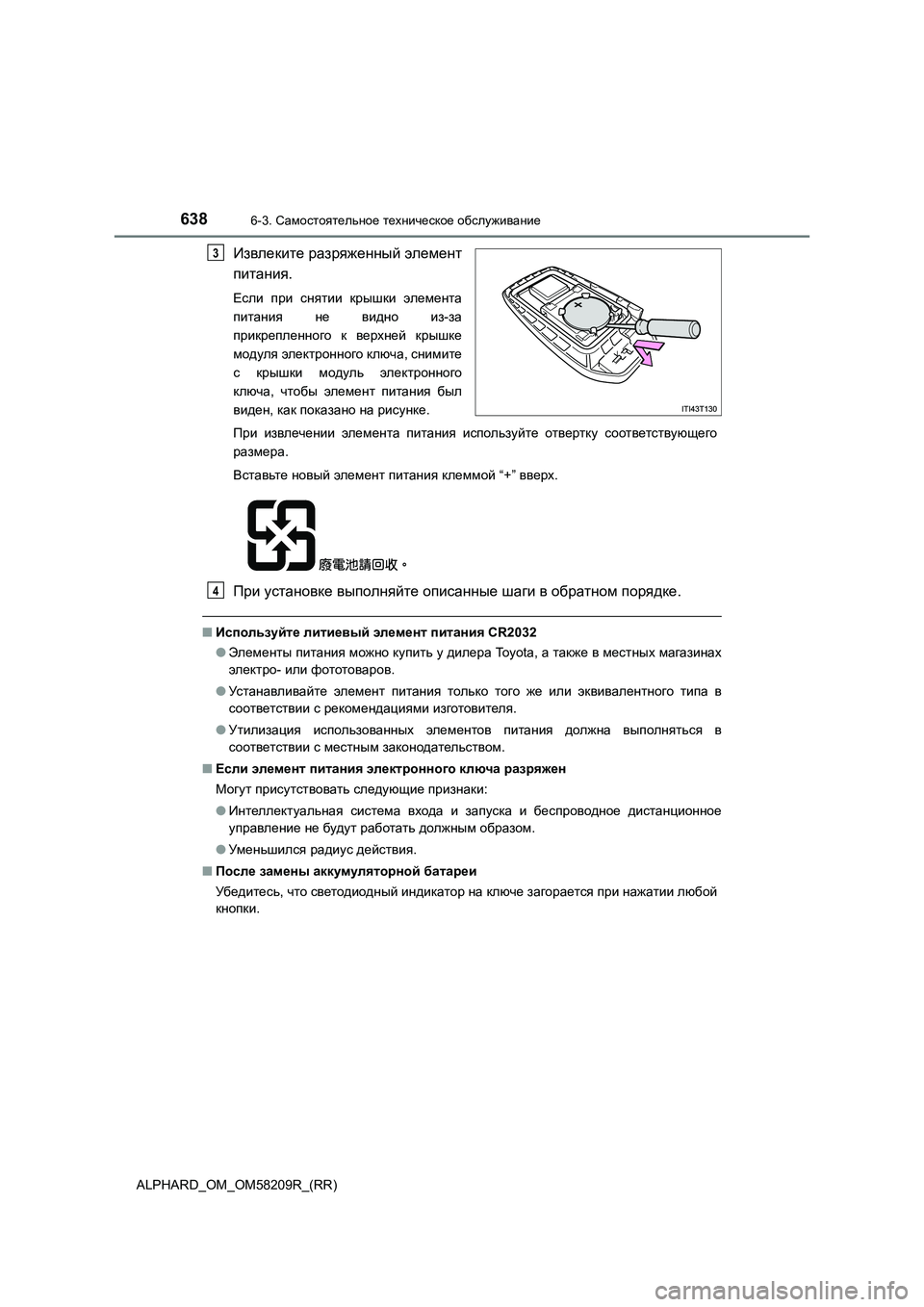

Извлеките разряженный элемент
питания.
Если при снятии крышки элемента
питания не видно из-за
прикрепленного к верхней крышке
модуля электронного ключа, снимите
с крышки модуль электронного
ключа, чтобы элемент питания был
виден, как показано на рисунке.
При извлечении элемента питания используйте отвертку соответствующего
размера.
Вставьте новый элемент питания клеммой “+” вверх.
При установке выполняйте описанные шаги в обратном порядке.
■Используйте литиевый элемент питания CR2032
●Элементы питания можно купить у дилера Toyota, а также в местных магазинах
электро- или фототоваров.
●Ус т а н а вл и в а й т е элемент питания только того же или эквивалентного типа в
соответствии с рекомендациями изготовителя.
●Утилизация использованных элементов питания должна выполняться в
соответствии с местным законодательством.
■Если элемент питания электронного ключа разряжен
Могут
присутствовать следующие признаки:
●Интеллектуальная система входа и запуска и беспроводное дистанционное
управление не будут работать должным образом.
●Ум е нь ши лс я радиус действия.
■После замены аккумуляторной батареи
Убедитесь, что светодиодный индикатор на ключе загорается при нажатии любой
кнопки.
3
4

6396-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)
6
Техническое
обслуживание
и уход
за автомобилем

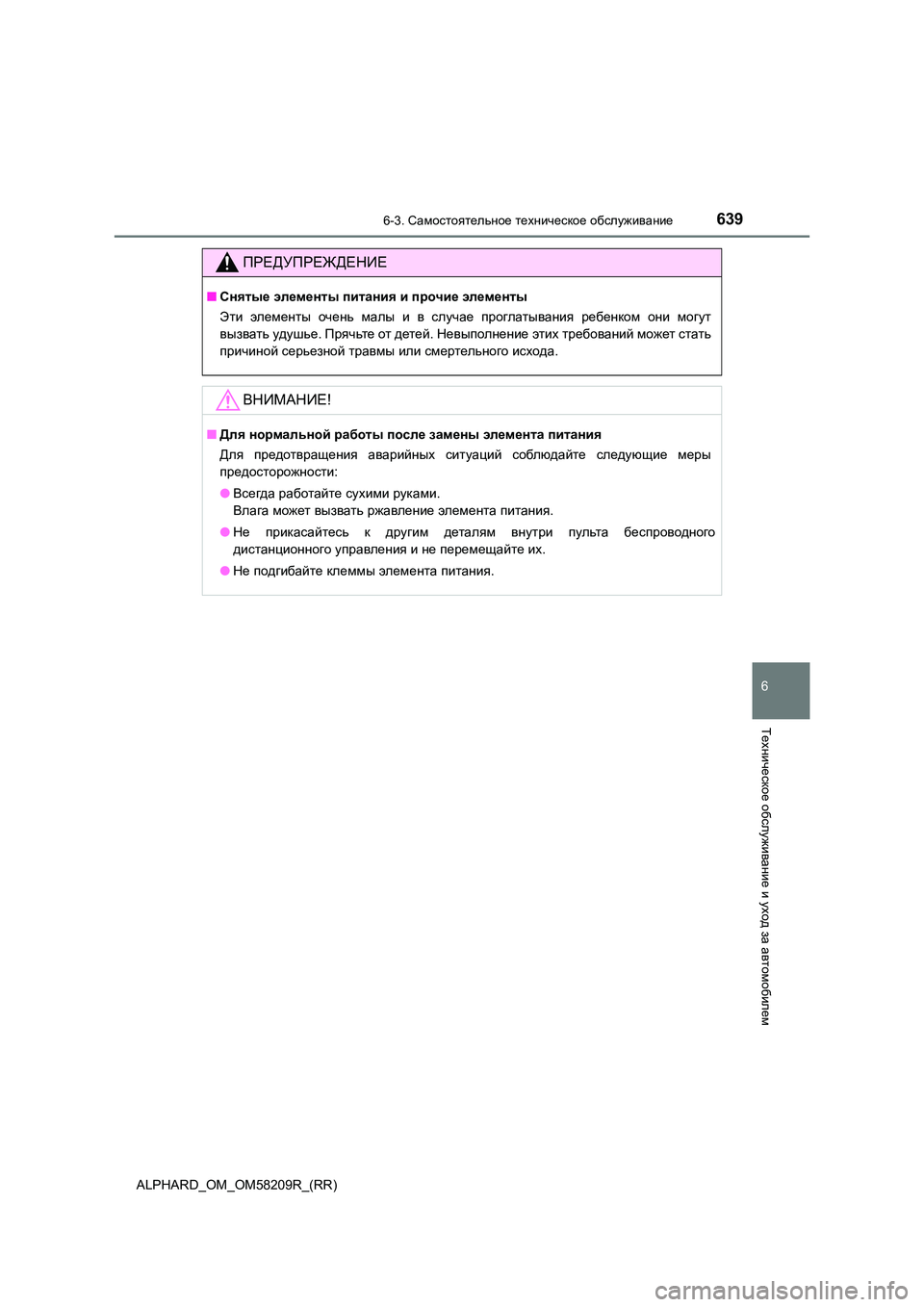

ПРЕДУПРЕЖДЕНИЕ
■Снятые элементы питания и прочие элементы
Эти элементы очень малы и в случае проглатывания ребенком они могут
вызвать удушье. Прячьте от детей. Невыполнение этих требований может стать
причиной серьезной травмы или смертельного исхода.
ВНИМАНИЕ!
■Для нормальной работы после замены элемента питания
Для предотвращения аварийных ситуаций соблюдайте следующие меры
предосторожности :
● Всегда работайте сухими руками.
Влага может вызвать ржавление элемента питания.
● Не прикасайтесь к другим деталям внутри пульта беспроводного
дистанционного управления и не перемещайте их.
● Не подгибайте клеммы элемента питания.

6406-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58209R_(RR)

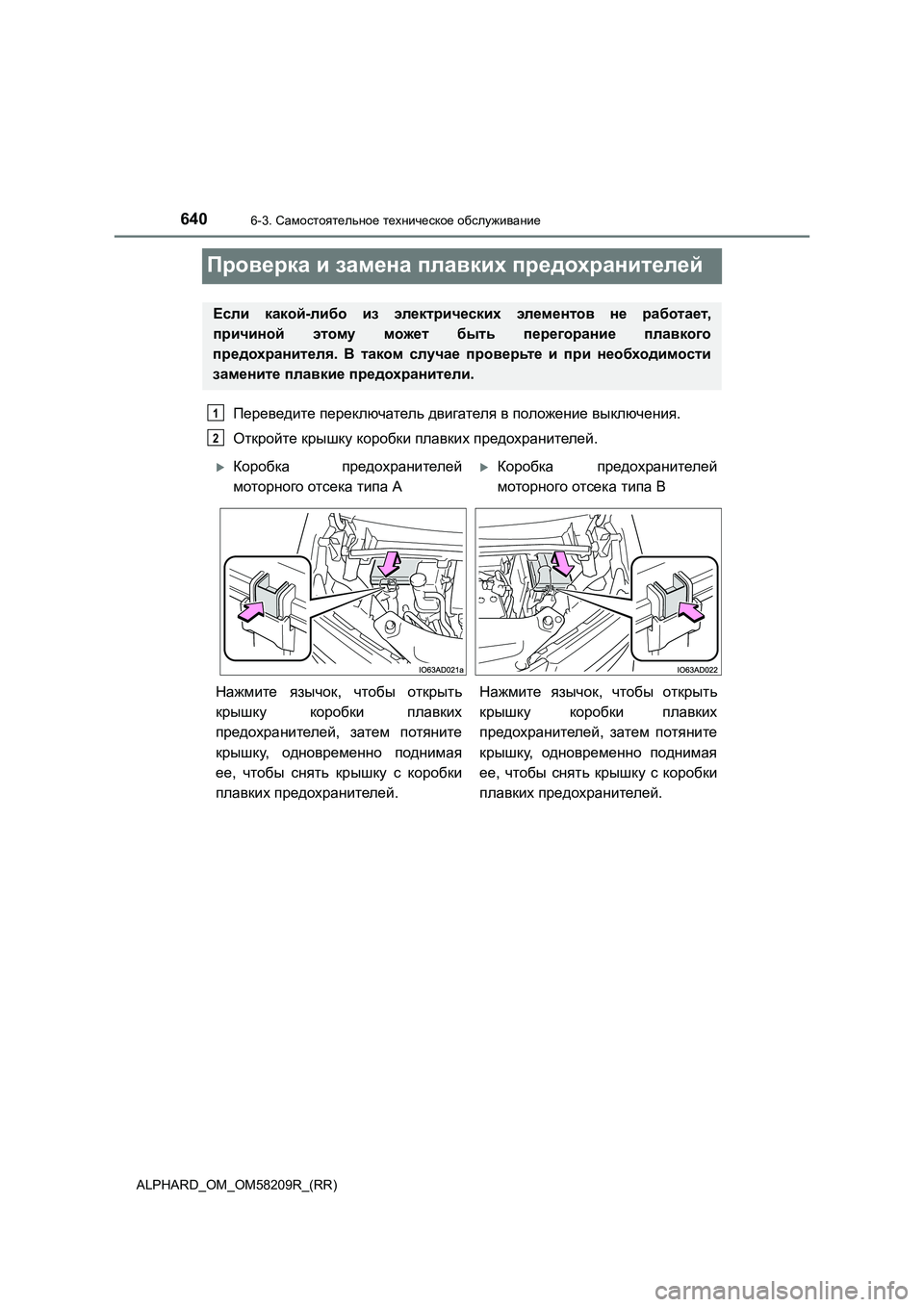

Проверка и замена плавких предохранителей
Переведите переключатель двигателя в положение выключения.
Откройте крышку коробки плавких предохранителей.
Если какой-либо из электрических элементов не работает,
причиной этому может быть перегорание плавкого
предохранителя. В таком случае проверьте и при необходимости
замените плавкие предохранители.
1
2
Коробка предохранителей
моторного отсека типа AКоробка предохранителей
моторного отсека типа В
Нажмите язычок, чтобы открыть
крышку коробки плавких
предохранителей, затем потяните
крышку, одновременно поднимая
ее, чтобы снять крышку с коробки
плавких предохранителей.Нажмите язычок, чтобы открыть
крышку коробки плавких
предохранителей, затем потяните
крышку, одновременно поднимая
ее, чтобы снять крышку с коробки
плавких предохранителей.
