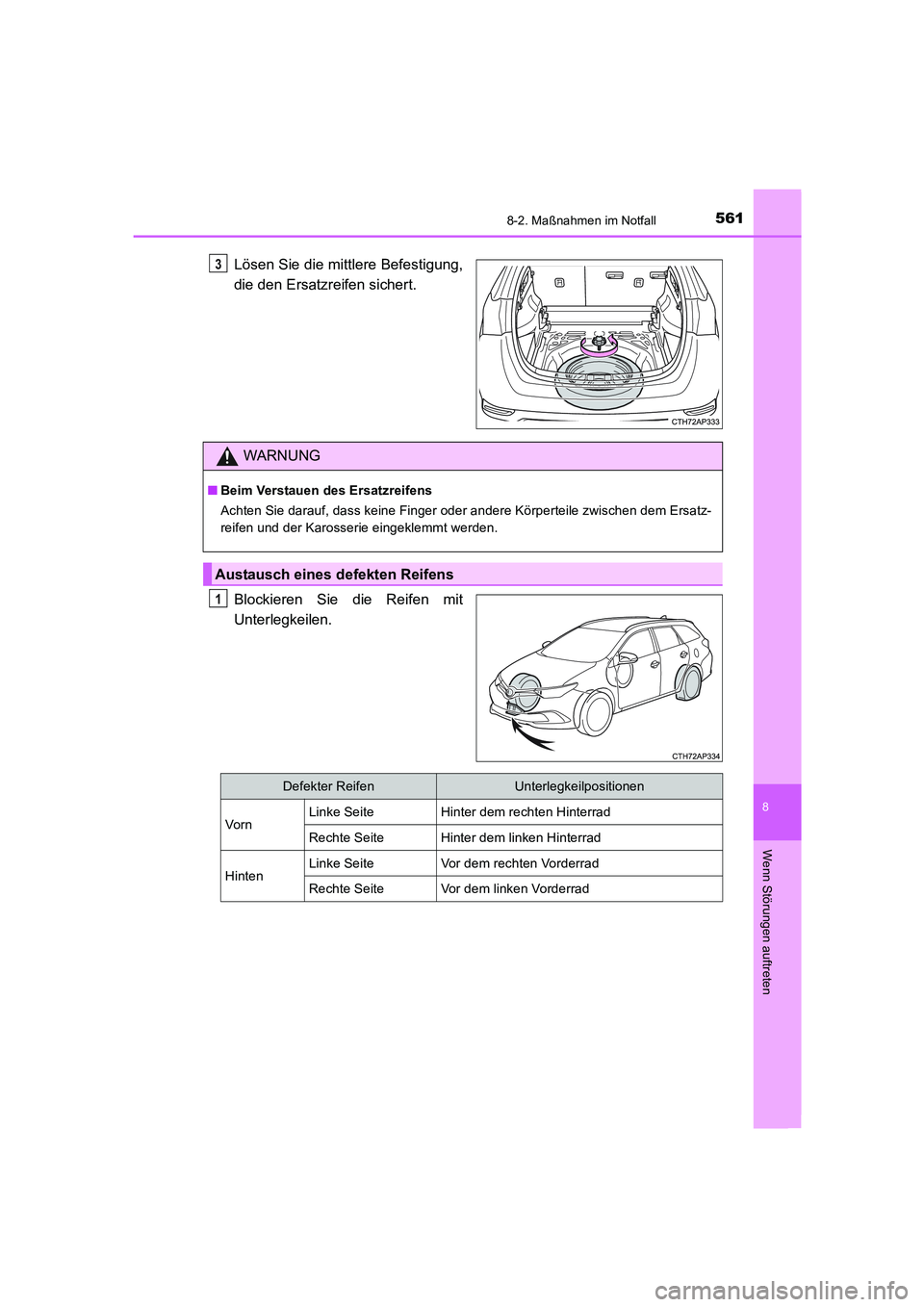

5618-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Lösen Sie die mittlere Befestigung,
die den Ersatzreifen sichert.
Blockieren Sie die Reifen mit
Unterlegkeilen.3
WARNUNG
■Beim Verstauen des Ersatzreifens
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Ersatz-
reifen und der Karosserie eingeklemmt werden.
Austausch eines defekten Reifens
1
Defekter ReifenUnterlegkeilpositionen
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
AURIS Touring Sports_OM_EM_OM12J33M.book 561 ページ ２０１５年３月３日　火曜日　午後１２時５分

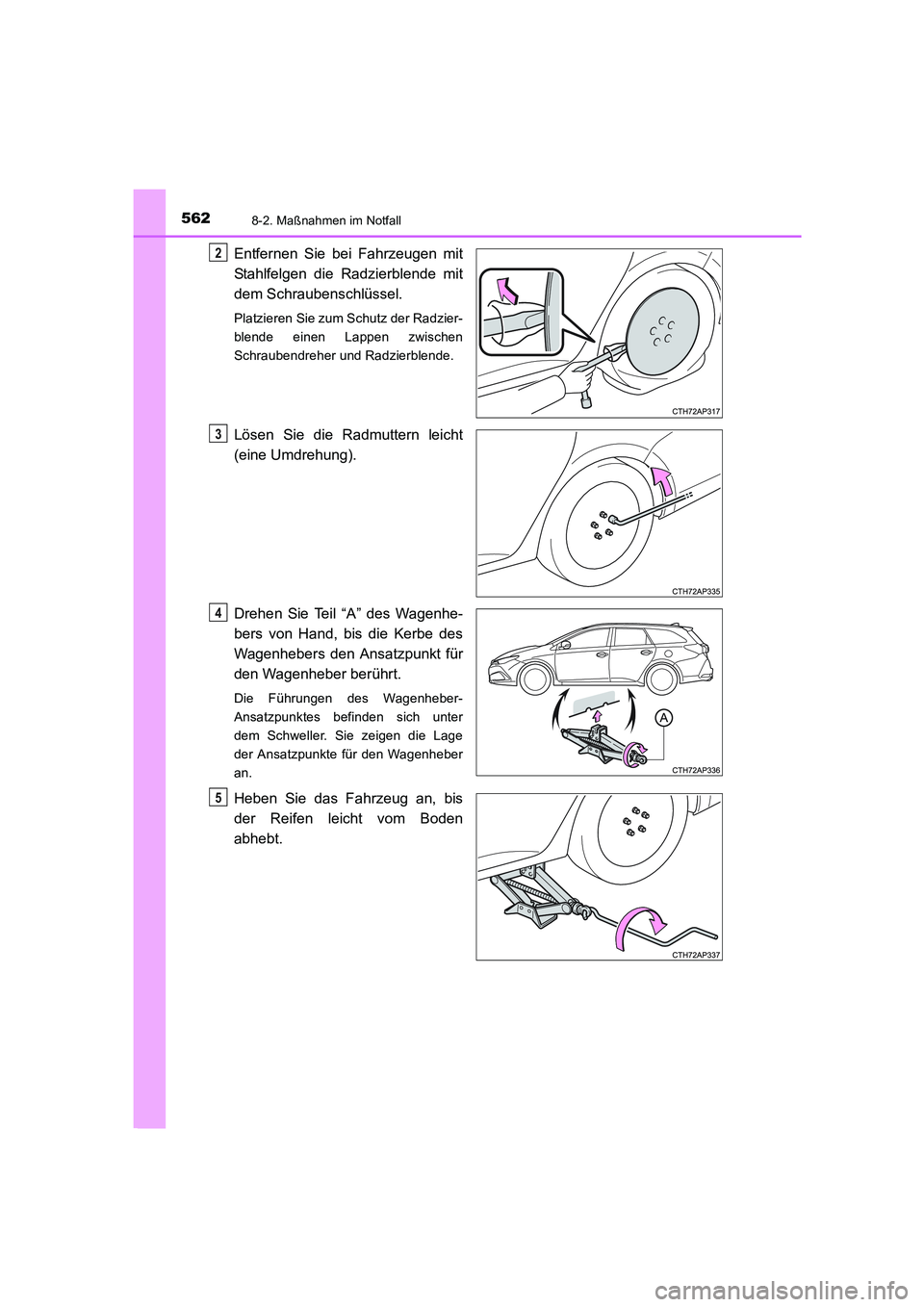

5628-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
Entfernen Sie bei Fahrzeugen mit
Stahlfelgen die Radzierblende mit
dem Schraubenschlüssel.
Platzieren Sie zum Schutz der Radzier-
blende einen Lappen zwischen
Schraubendreher und Radzierblende.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie Teil “A” des Wagenhe-
bers von Hand, bis die Kerbe des
Wagenhebers den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Wagenheber-
Ansatzpunktes befinden sich unter
dem Schweller. Sie zeigen die Lage
der Ansatzpunkte für den Wagenheber
an.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
2
3
4
5
AURIS Touring Sports_OM_EM_OM12J33M.book 562 ページ ２０１５年３月３日　火曜日　午後１２時５分

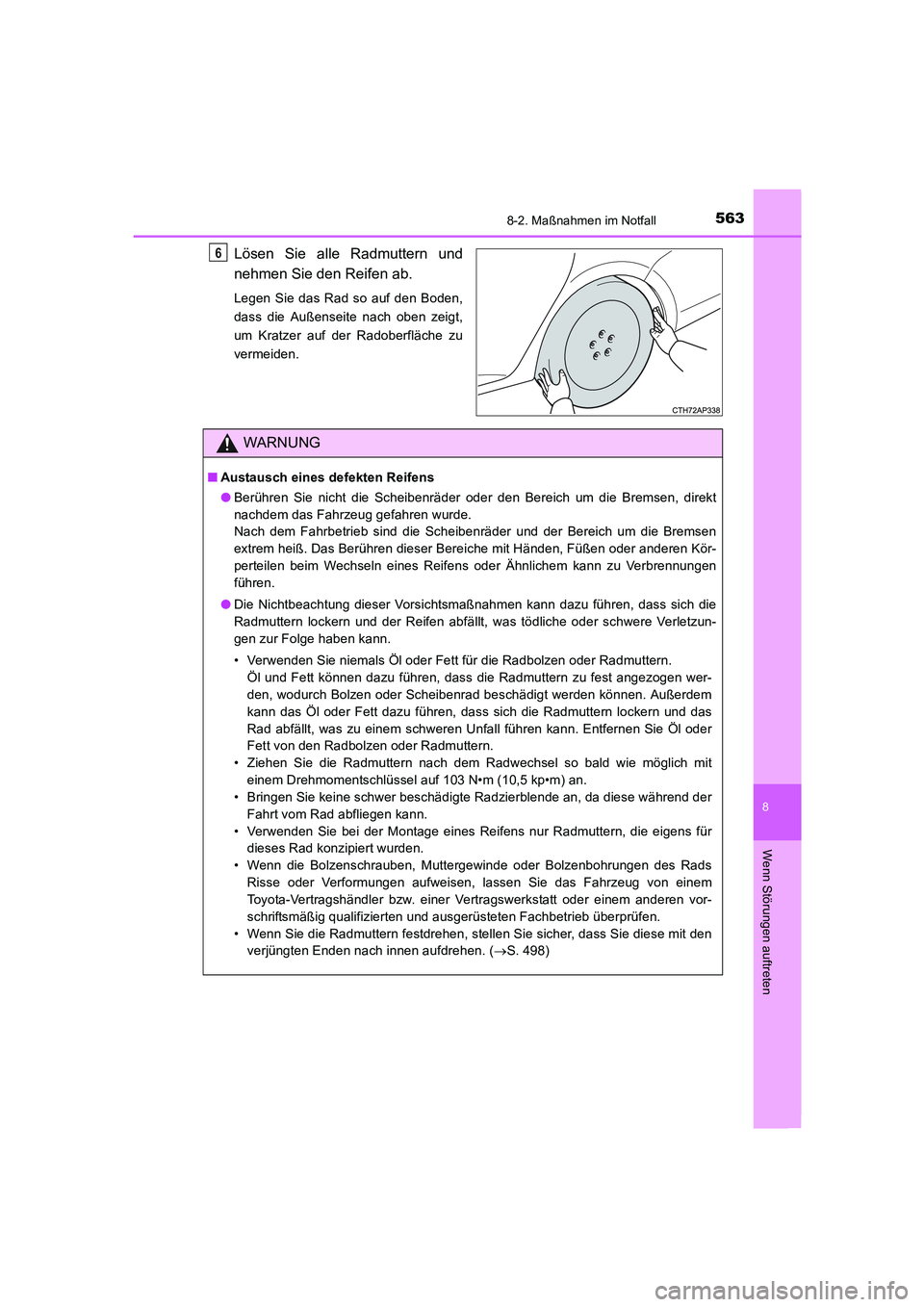

5638-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Außenseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
6
WARNUNG
■Austausch eines defekten Reifens
●Berühren Sie nicht die Scheibenräder oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen oder anderen Kör-
perteilen beim Wechseln eines Reifens oder Ähnlichem kann zu Verbrennungen
führen.
●Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen wer-
den, wodurch Bolzen oder Scheibenrad beschädigt werden können. Außerdem
kann das Öl oder Fett dazu führen, dass sich die Radmuttern lockern und das
Rad abfällt, was zu einem schweren Unfall führen kann. Entfernen Sie Öl oder
Fett von den Radbolzen oder Radmuttern.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) an.
• Bringen Sie keine schwer beschädigte Radzierblende an, da diese während der
Fahrt vom Rad abfliegen kann.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
dieses Rad konzipiert wurden.
• Wenn die Bolzenschrauben, Muttergewinde oder Bolzenbohrungen des Rads
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
• Wenn Sie die Radmuttern festdrehen, stellen Sie sicher, dass Sie diese mit den
verjüngten Enden nach innen aufdrehen. (→S. 498)
AURIS Touring Sports_OM_EM_OM12J33M.book 563 ページ ２０１５年３月３日　火曜日　午後１２時５分

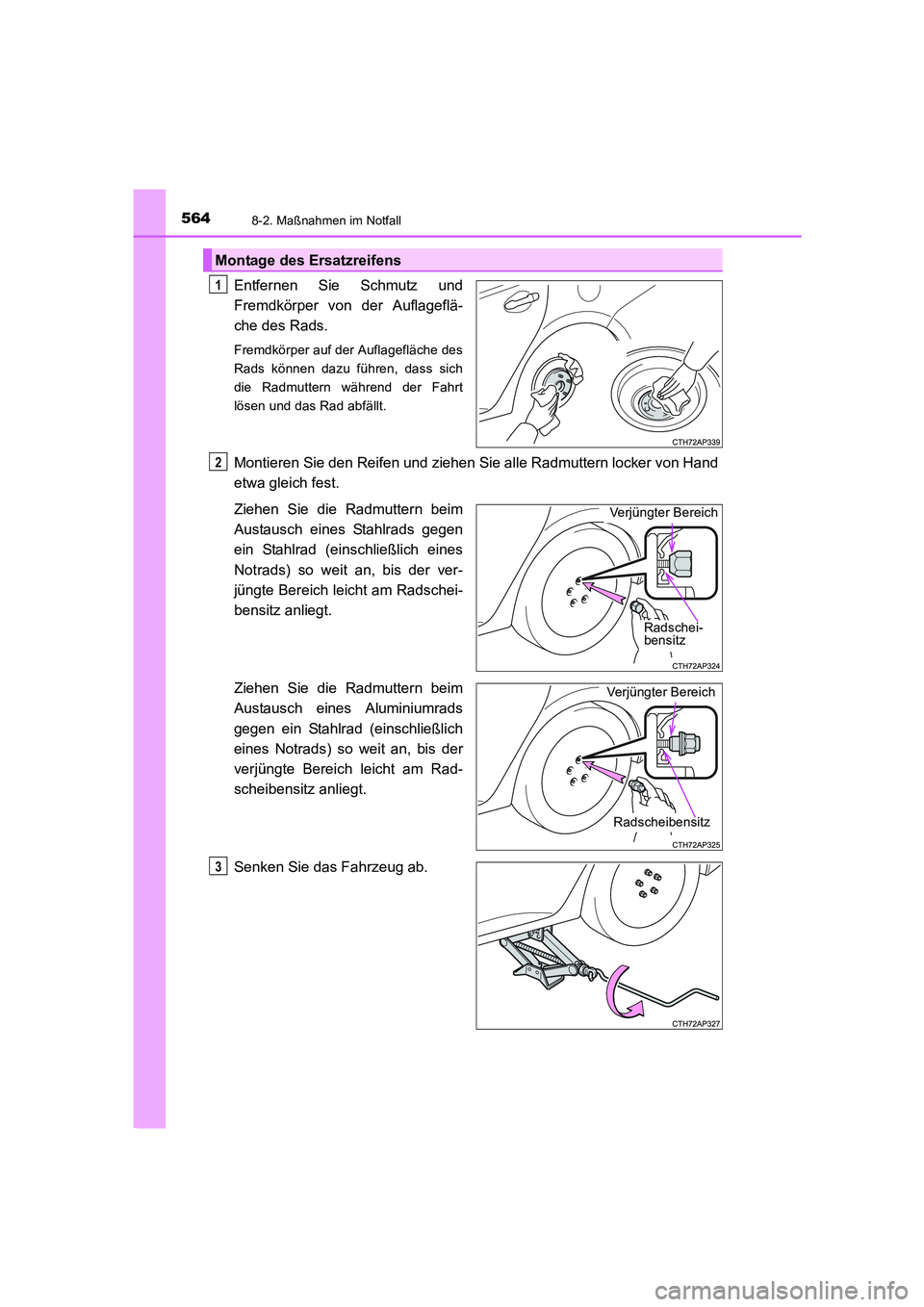

5648-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
Entfernen Sie Schmutz und
Fremdkörper von der Auflageflä-
che des Rads.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
Montieren Sie den Reifen und ziehen Sie alle Radmuttern locker von Hand
etwa gleich fest.
Ziehen Sie die Radmuttern beim
Austausch eines Stahlrads gegen
ein Stahlrad (einschließlich eines
Notrads) so weit an, bis der ver-
jüngte Bereich leicht am Radschei-
bensitz anliegt.
Ziehen Sie die Radmuttern beim
Austausch eines Aluminiumrads
gegen ein Stahlrad (einschließlich
eines Notrads) so weit an, bis der
verjüngte Bereich leicht am Rad-
scheibensitz anliegt.
Senken Sie das Fahrzeug ab.
Montage des Ersatzreifens
1
2
Verjüngter Bereich
Radschei-
bensitz
Verjüngter Bereich
Radscheibensitz
3
AURIS Touring Sports_OM_EM_OM12J33M.book 564 ページ ２０１５年３月３日　火曜日　午後１２時５分

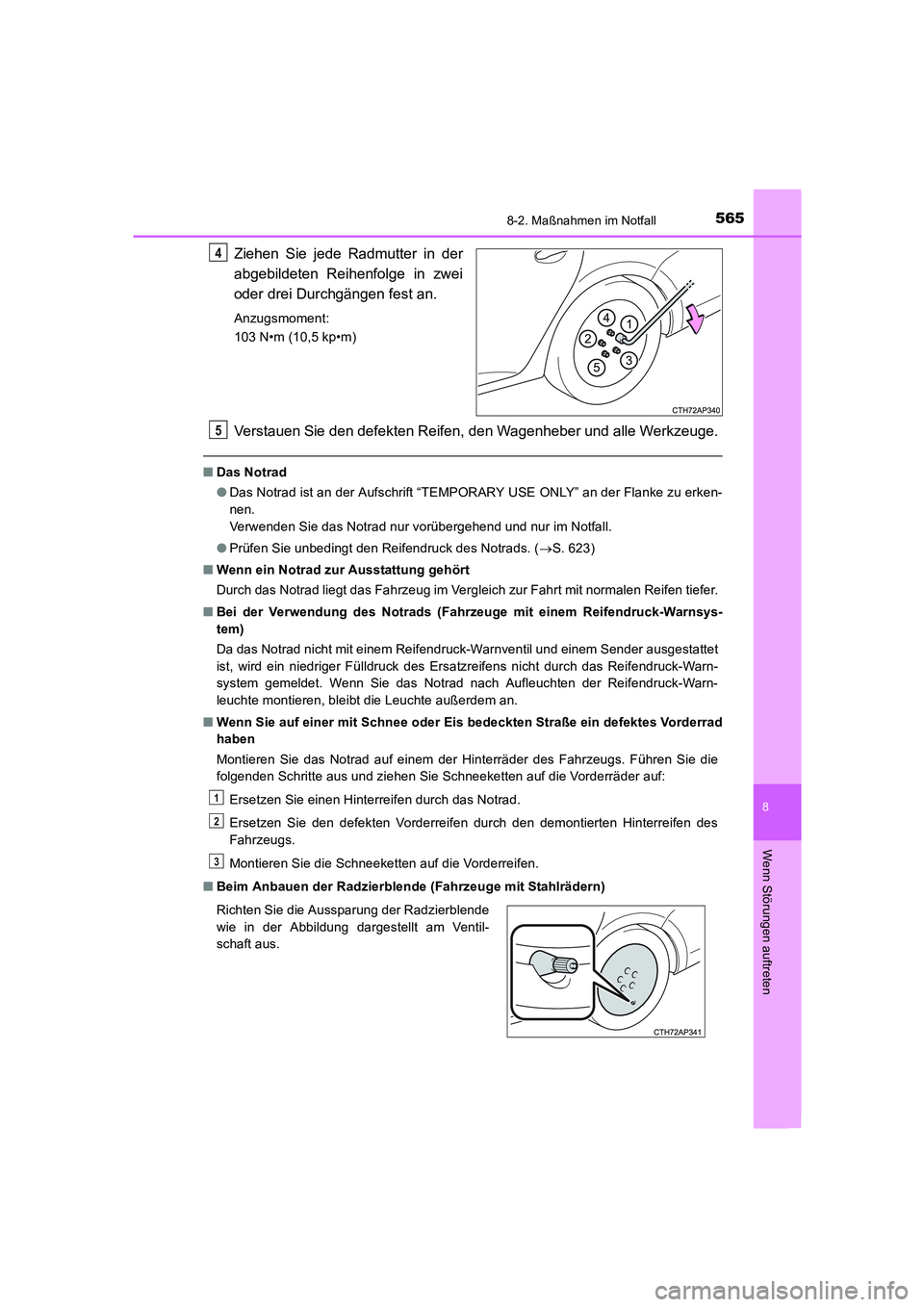

5658-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Verstauen Sie den defekten Reifen, den Wagenheber und alle Werkzeuge.
■Das Notrad
●Das Notrad ist an der Aufschrift “TEMPORARY USE ONLY” an der Flanke zu erken-
nen.
Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
●Prüfen Sie unbedingt den Reifendruck des Notrads. (→S. 623)
■Wenn ein Notrad zur Ausstattung gehört
Durch das Notrad liegt das Fahrzeug im Vergleich zur Fahrt mit normalen Reifen tiefer.
■Bei der Verwendung des Notrads (Fahrzeuge mit einem Reifendruck-Warnsys-
tem)
Da das Notrad nicht mit einem Reifendruck-Warnventil und einem Sender ausgestattet
ist, wird ein niedriger Fülldruck des Ersatzreifens nicht durch das Reifendruck-Warn-
system gemeldet. Wenn Sie das Notrad nach Aufleuchten der Reifendruck-Warn-
leuchte montieren, bleibt die Leuchte außerdem an.
■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad
haben
Montieren Sie das Notrad auf einem der Hinterräder des Fahrzeugs. Führen Sie die
folgenden Schritte aus und ziehen Sie Schneeketten auf die Vorderräder auf:
Ersetzen Sie einen Hinterreifen durch das Notrad.
Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen des
Fahrzeugs.
Montieren Sie die Schneeketten auf die Vorderreifen.
■Beim Anbauen der Radzierblende (Fahrzeuge mit Stahlrädern)
4
Richten Sie die Aussparung der Radzierblende
wie in der Abbildung dargestellt am Ventil-
schaft aus.
5
1
2
3
AURIS Touring Sports_OM_EM_OM12J33M.book 565 ページ ２０１５年３月３日　火曜日　午後１２時５分

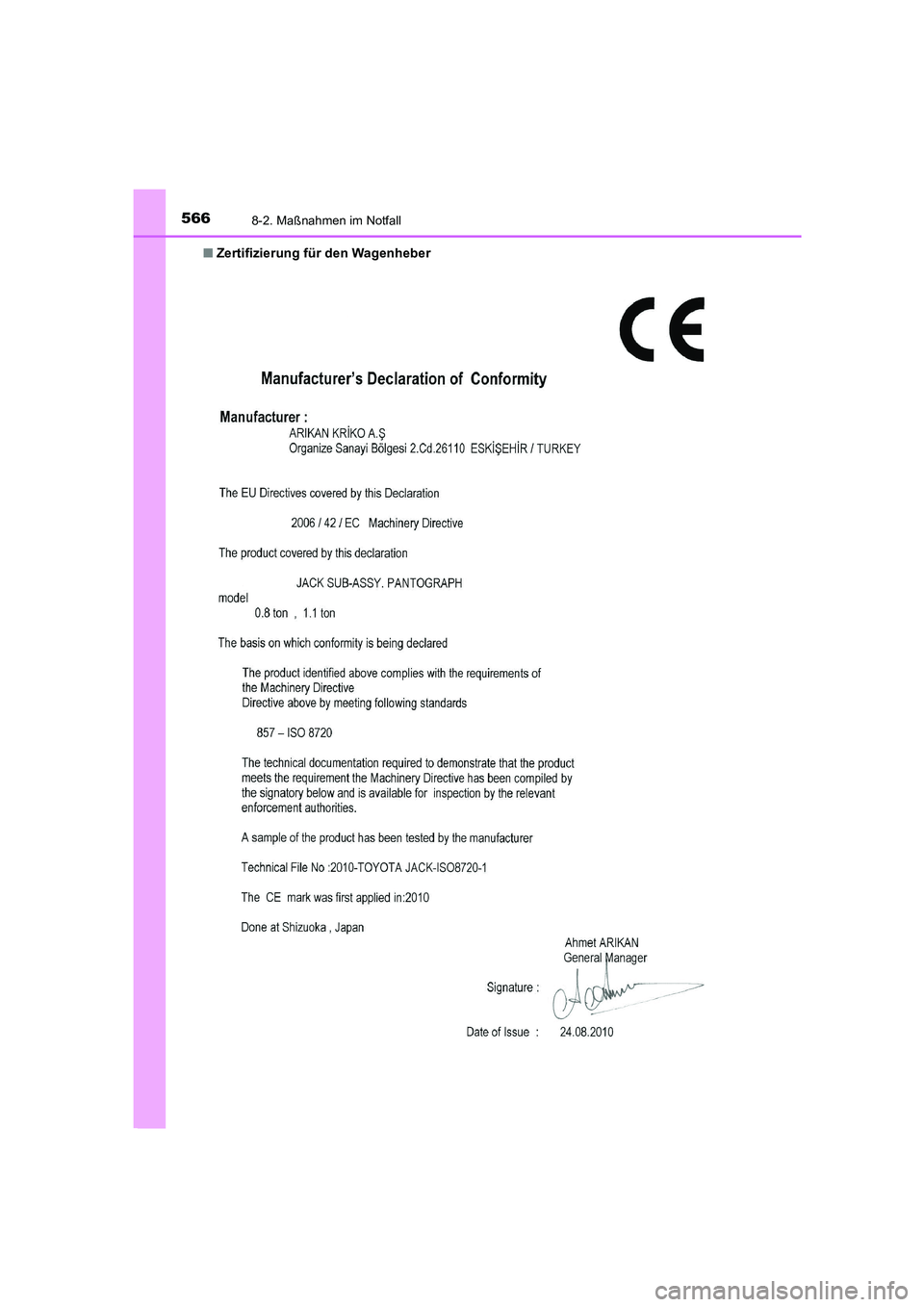

5668-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)■Zertifizierung für den Wagenheber
AURIS Touring Sports_OM_EM_OM12J33M.book 566 ページ ２０１５年３月３日　火曜日　午後１２時５分

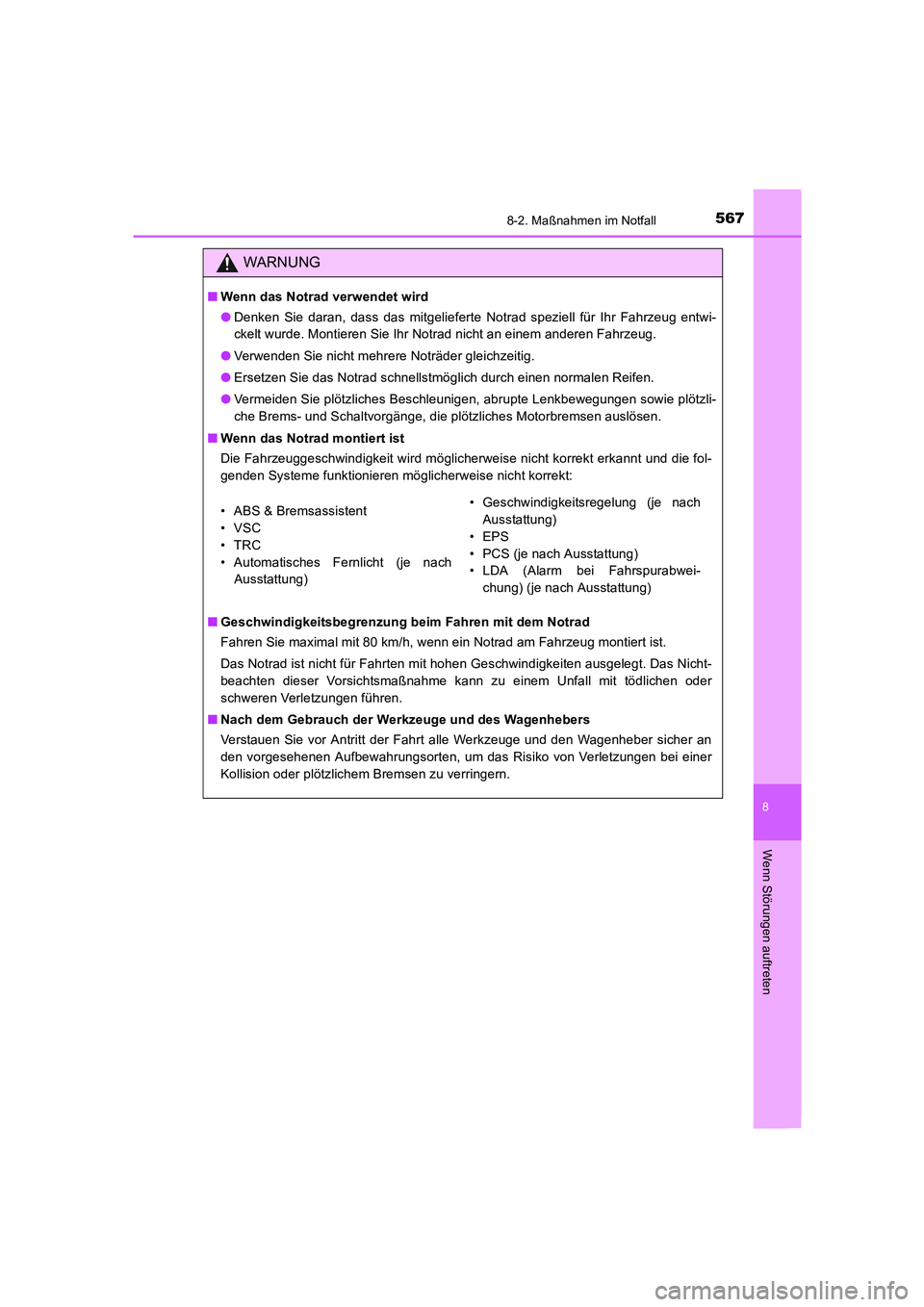

5678-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
WARNUNG
■Wenn das Notrad verwendet wird
●Denken Sie daran, dass das mitgelieferte Notrad speziell für Ihr Fahrzeug entwi-
ckelt wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahrzeug.
●Verwenden Sie nicht mehrere Noträder gleichzeitig.
●Ersetzen Sie das Notrad schnellstmöglich durch einen normalen Reifen.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkbewegungen sowie plötzli-
che Brems- und Schaltvorgänge, die plötzliches Motorbremsen auslösen.
■Wenn das Notrad montiert ist
Die Fahrzeuggeschwindigkeit wird möglicherweise nicht korrekt erkannt und die fol-
genden Systeme funktionieren möglicherweise nicht korrekt:
■Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad
Fahren Sie maximal mit 80 km/h, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten ausgelegt. Das Nicht-
beachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen oder
schweren Verletzungen führen.
■Nach dem Gebrauch der Werkzeuge und des Wagenhebers
Verstauen Sie vor Antritt der Fahrt alle Werkzeuge und den Wagenheber sicher an
den vorgesehenen Aufbewahrungsorten, um das Risiko von Verletzungen bei einer
Kollision oder plötzlichem Bremsen zu verringern.
• ABS & Bremsassistent
•VSC
• TRC
• Automatisches Fernlicht (je nach
Ausstattung)• Geschwindigkeitsregelung (je nach
Ausstattung)
•EPS
• PCS (je nach Ausstattung)
• LDA (Alarm bei Fahrspurabwei-
chung) (je nach Ausstattung)
AURIS Touring Sports_OM_EM_OM12J33M.book 567 ページ ２０１５年３月３日　火曜日　午後１２時５分

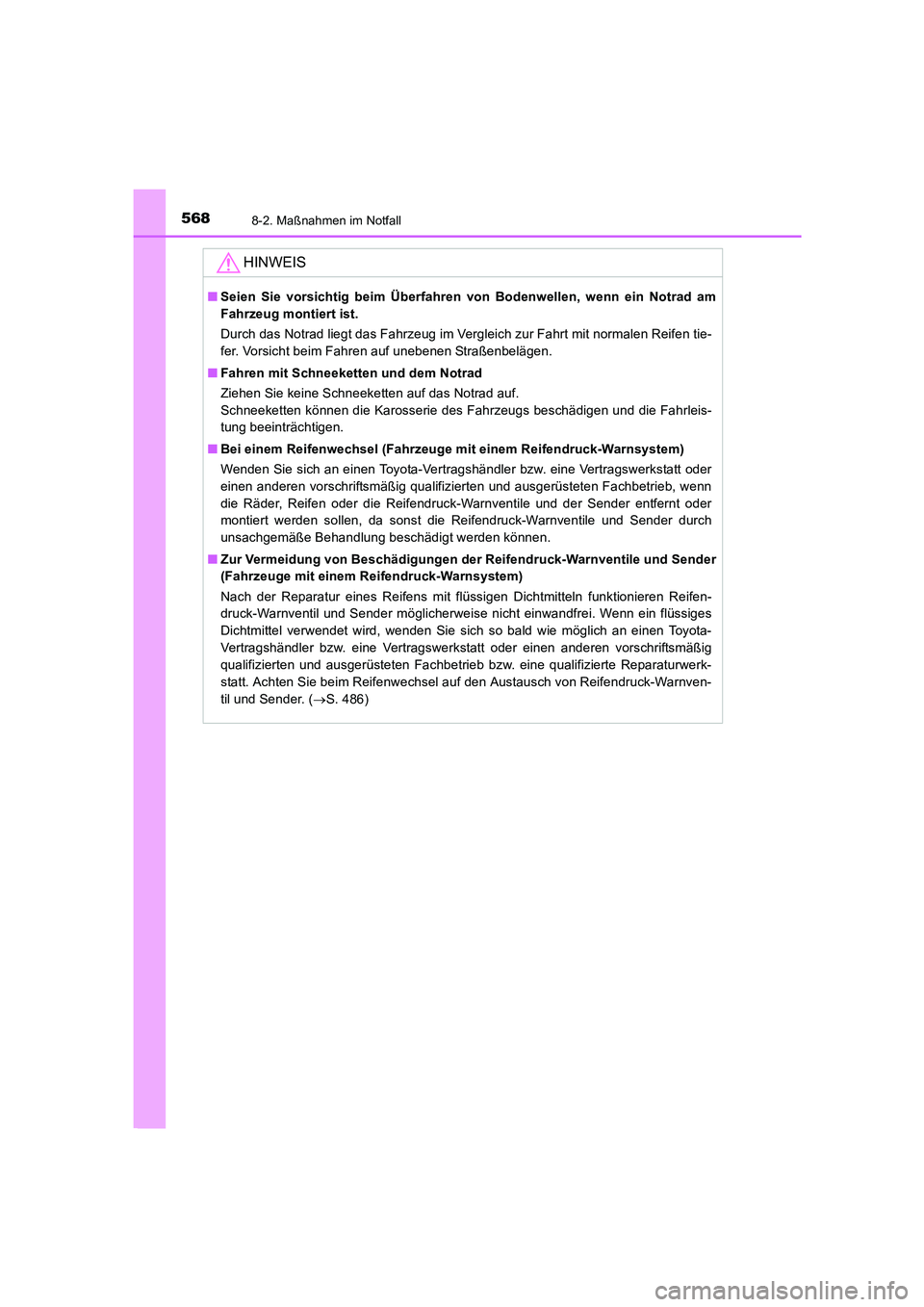

5688-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
HINWEIS
■Seien Sie vorsichtig beim Überfahren von Bodenwellen, wenn ein Notrad am
Fahrzeug montiert ist.
Durch das Notrad liegt das Fahrzeug im Vergleich zur Fahrt mit normalen Reifen tie-
fer. Vorsicht beim Fahren auf unebenen Straßenbelägen.
■Fahren mit Schneeketten und dem Notrad
Ziehen Sie keine Schneeketten auf das Notrad auf.
Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleis-
tung beeinträchtigen.
■Bei einem Reifenwechsel (Fahrzeuge mit einem Reifendruck-Warnsystem)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, wenn
die Räder, Reifen oder die Reifendruck-Warnventile und der Sender entfernt oder
montiert werden sollen, da sonst die Reifendruck-Warnventile und Sender durch
unsachgemäße Behandlung beschädigt werden können.
■Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
(Fahrzeuge mit einem Reifendruck-Warnsystem)
Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges
Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb bzw. eine qualifizierte Reparaturwerk-
statt. Achten Sie beim Reifenwechsel auf den Austausch von Reifendruck-Warnven-
til und Sender. (→S. 486)
AURIS Touring Sports_OM_EM_OM12J33M.book 568 ページ ２０１５年３月３日　火曜日　午後１２時５分

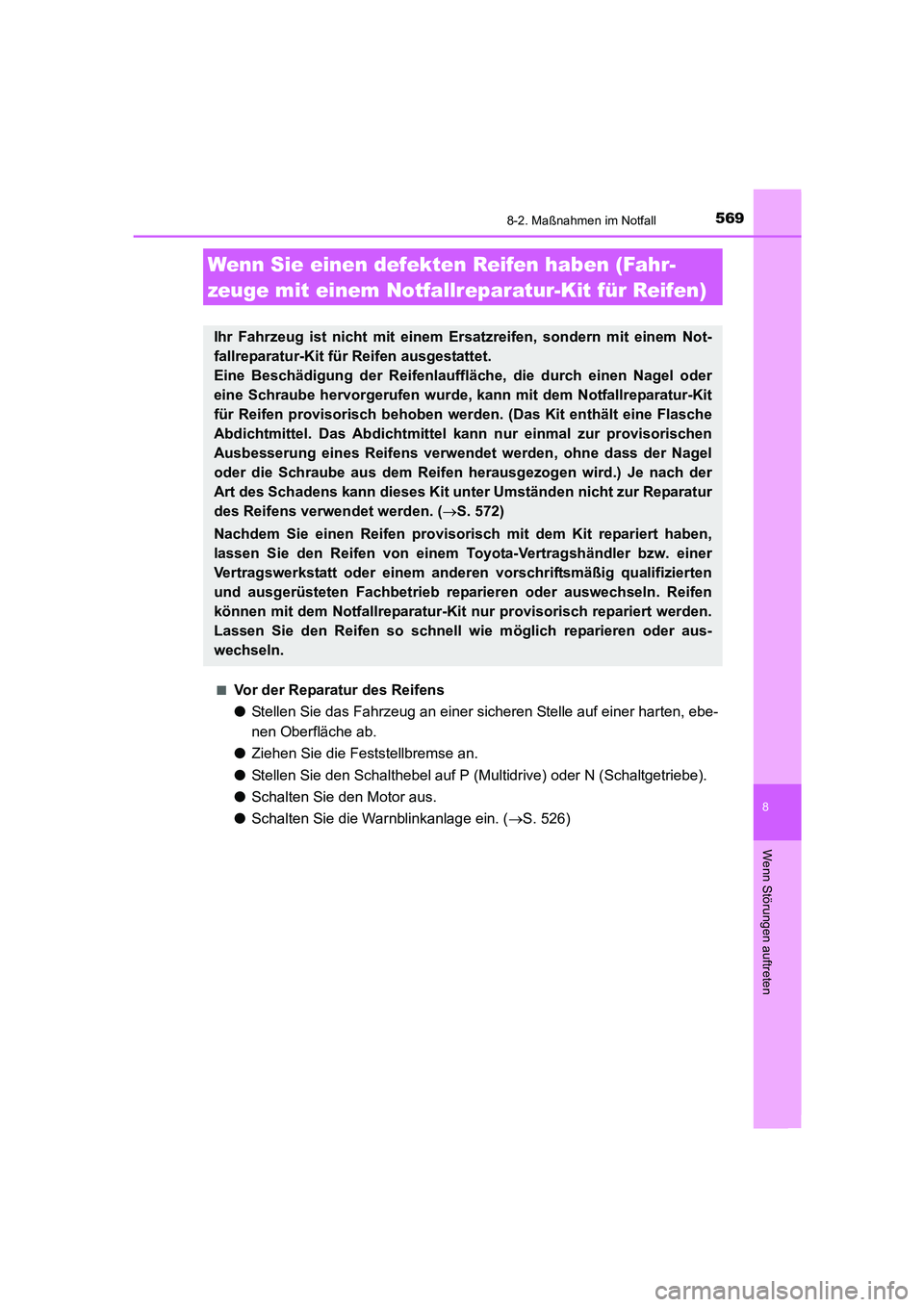

5698-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)■
Vor der Reparatur des Reifens
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
●Schalten Sie den Motor aus.
●Schalten Sie die Warnblinkanlage ein. (→S. 526)
Wenn Sie einen defekten Reifen haben (Fahr-
zeuge mit einem Notfallreparatur-Kit für Reifen)
Ihr Fahrzeug ist nicht mit einem Ersatzreifen, sondern mit einem Not-
fallreparatur-Kit für Reifen ausgestattet.
Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder
eine Schraube hervorgerufen wurde, kann mit dem Notfallreparatur-Kit
für Reifen provisorisch behoben werden. (Das Kit enthält eine Flasche
Abdichtmittel. Das Abdichtmittel kann nur einmal zur provisorischen
Ausbesserung eines Reifens verwendet werden, ohne dass der Nagel
oder die Schraube aus dem Reifen herausgezogen wird.) Je nach der
Art des Schadens kann dieses Kit unter Umständen nicht zur Reparatur
des Reifens verwendet werden. (→S. 572)
Nachdem Sie einen Reifen provisorisch mit dem Kit repariert haben,
lassen Sie den Reifen von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb reparieren oder auswechseln. Reifen
können mit dem Notfallreparatur-Kit nur provisorisch repariert werden.
Lassen Sie den Reifen so schnell wie möglich reparieren oder aus-
wechseln.
AURIS Touring Sports_OM_EM_OM12J33M.book 569 ページ ２０１５年３月３日　火曜日　午後１２時５分

5708-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)■
Lage des Notfallreparatur-Kits für Reifen
*: Verwendung des Radkappenclips (je nach Ausstattung) (→S. 498)
Notfallreparatur-Kit für Reifen
AbschleppöseRadkappenclip*1
2
3
AURIS Touring Sports_OM_EM_OM12J33M.book 570 ページ ２０１５年３月３日　火曜日　午後１２時５分
