4117-3. Arbeten som du kan göra själv
OM12J31SE
7
Underhåll och skötsel
uFram
uBak
Ty p A
Ty p B

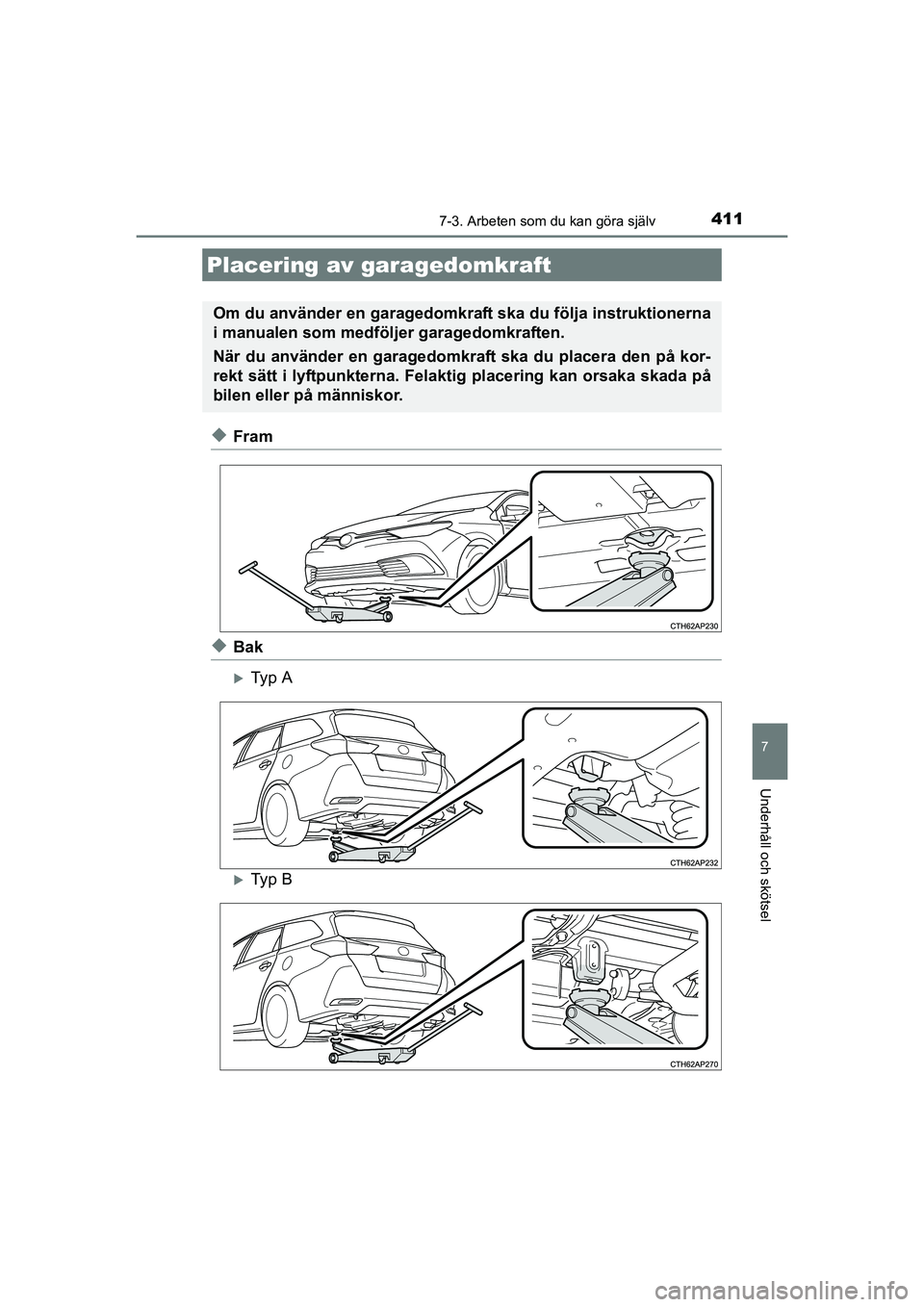

Placering av garagedomkraft
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 411 Tuesday, December 8, 2015 4:32 PM

4127-3. Arbeten som du kan göra själv
OM12J31SEn

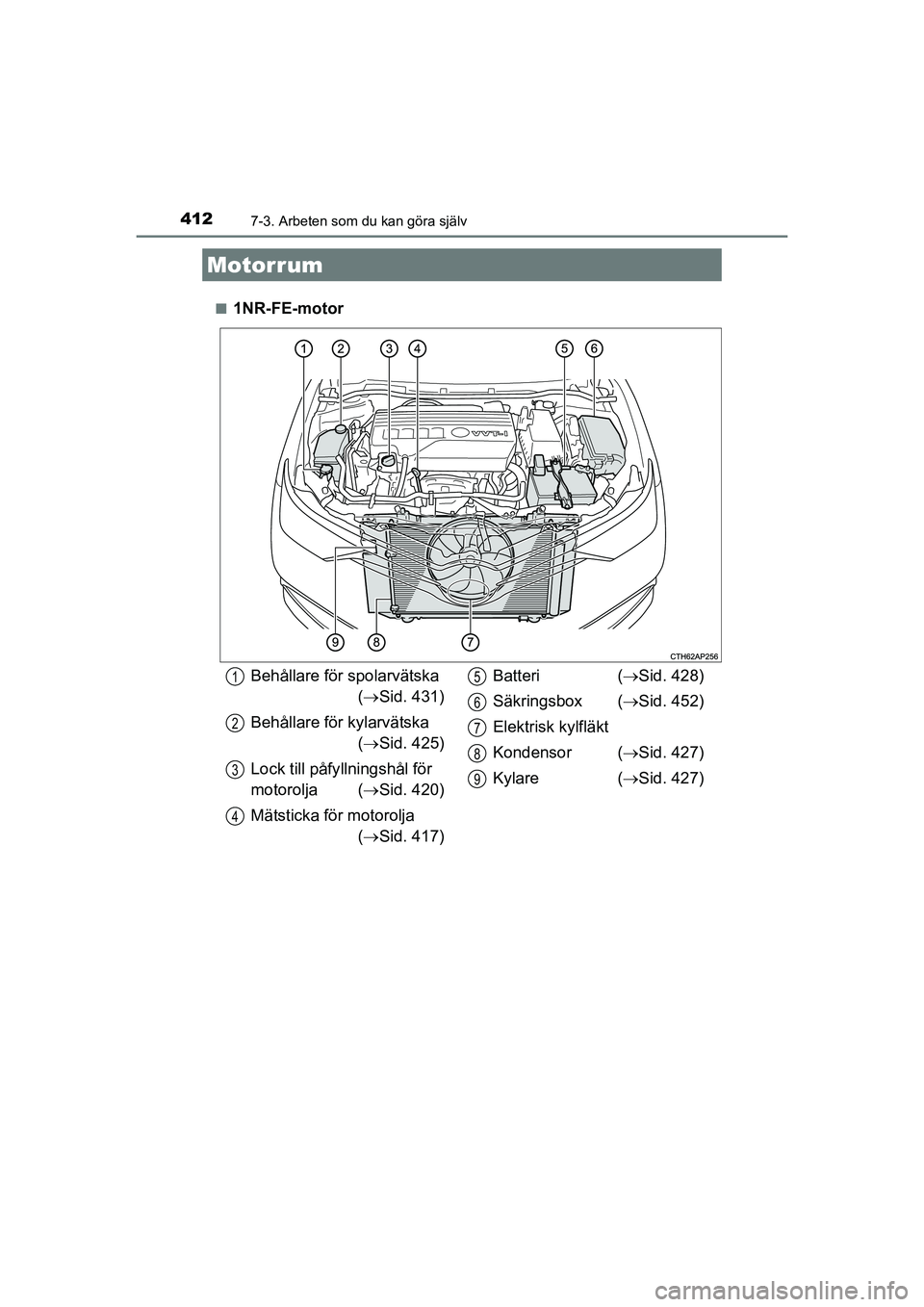

1NR-FE-motor
Motorrum
Behållare för spolarvätska
( Sid. 431)
Behållare för kylarvätska ( Sid. 425)
Lock till påfy llningshål för
motorolja ( Sid. 420)
Mätsticka för motorolja ( Sid. 417) Batteri (
Sid. 428)
Säkringsbox ( Sid. 452)
Elektrisk kylfläkt
Kondensor ( Sid. 427)
Kylare ( Sid. 427)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 412 Tuesday, December 8, 2015 4:32 PM

4137-3. Arbeten som du kan göra själv
OM12J31SE
7
Underhåll och skötsel

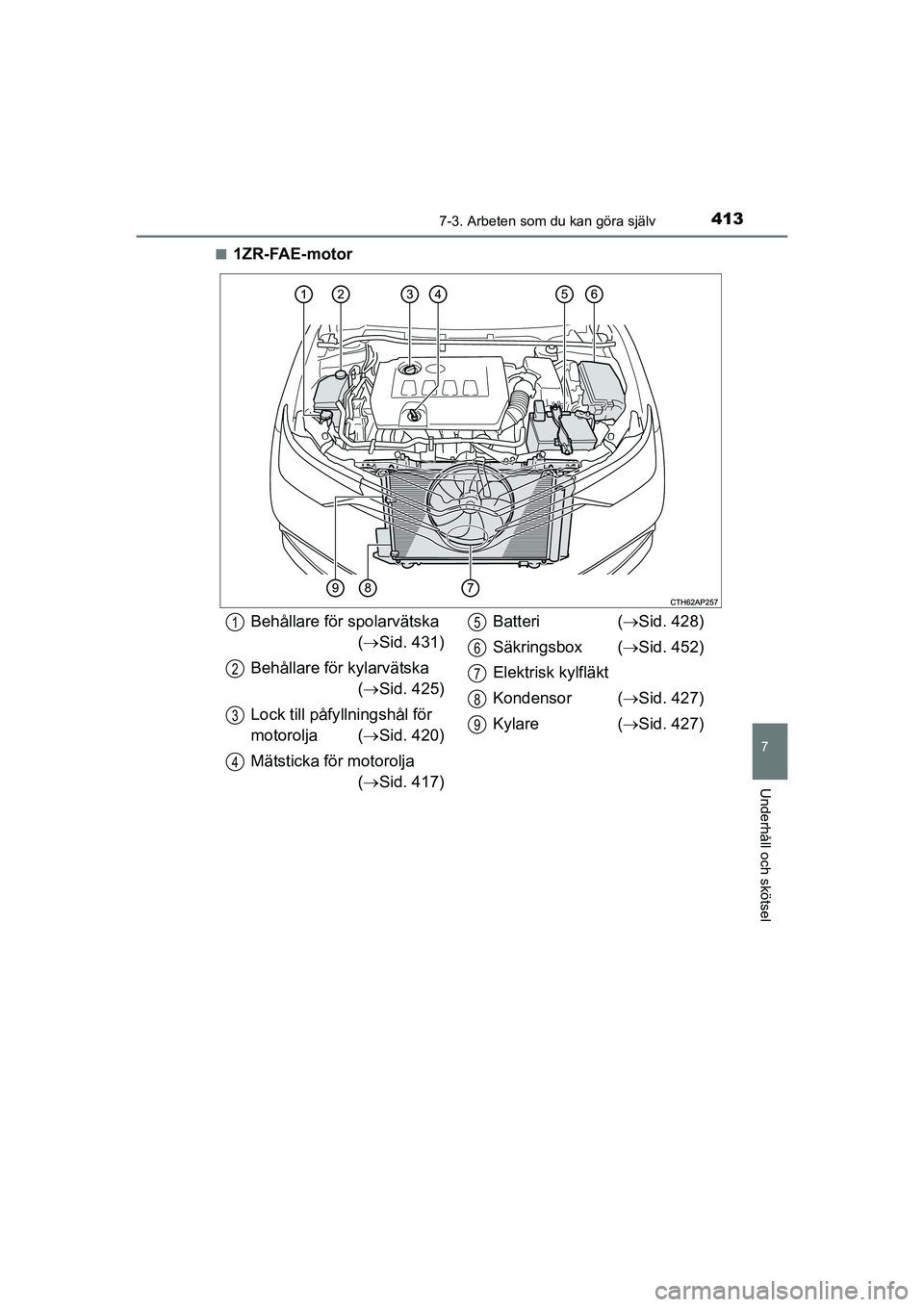

n1ZR-FAE-motor
Behållare för spolarvätska ( Sid. 431)
Behållare för kylarvätska ( Sid. 425)
Lock till påfy llningshål för
motorolja ( Sid. 420)
Mätsticka för motorolja ( Sid. 417) Batteri (
Sid. 428)
Säkringsbox ( Sid. 452)
Elektrisk kylfläkt
Kondensor ( Sid. 427)
Kylare ( Sid. 427)1
2
3
4
5
6
7
8
9
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 413 Tuesday, December 8, 2015 4:32 PM

4147-3. Arbeten som du kan göra själv
OM12J31SEn

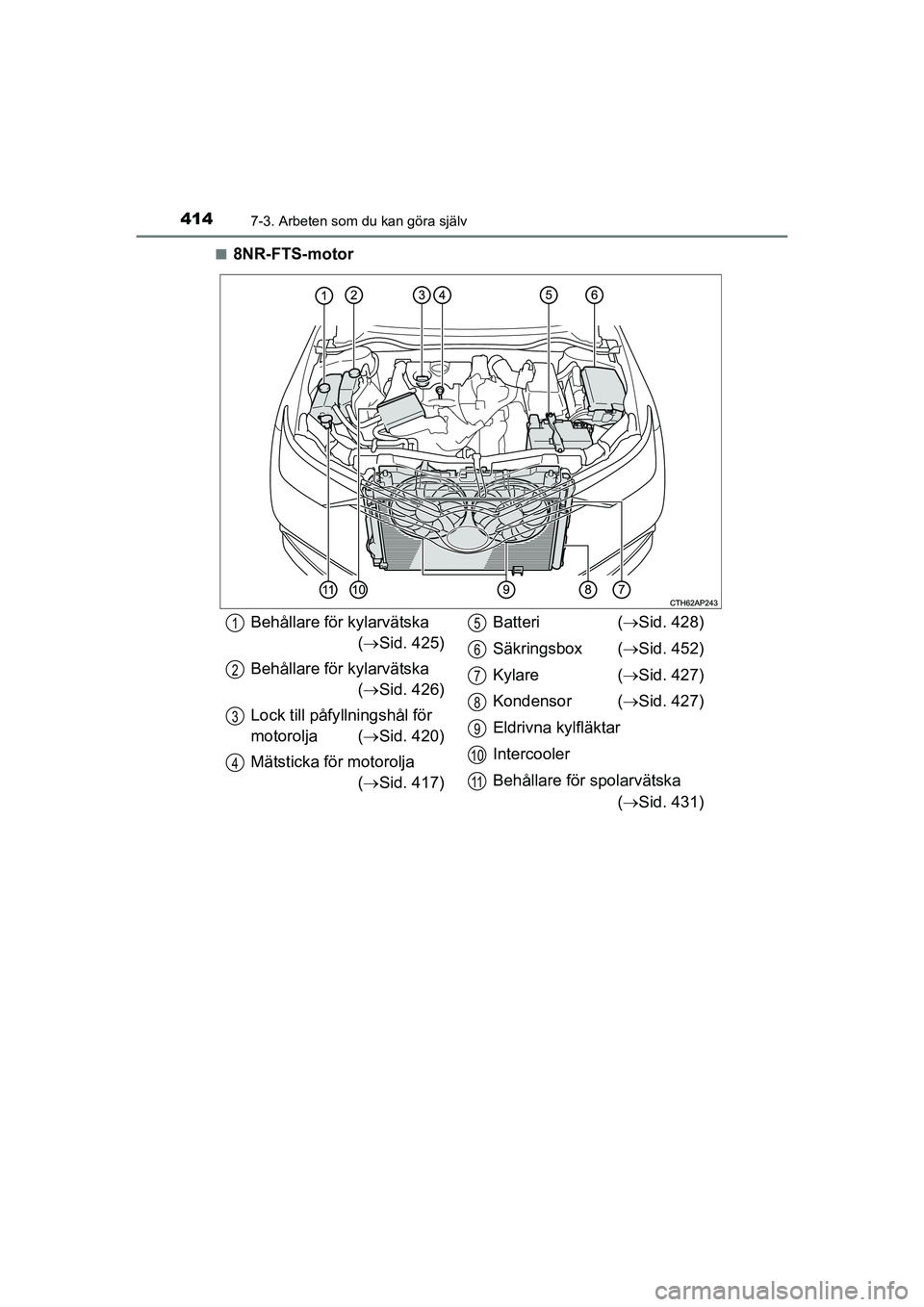

8NR-FTS-motor
Behållare för kylarvätska
( Sid. 425)
Behållare för kylarvätska ( Sid. 426)
Lock till påfy llningshål för
motorolja ( Sid. 420)
Mätsticka för motorolja ( Sid. 417) Batteri (
Sid. 428)
Säkringsbox ( Sid. 452)
Kylare ( Sid. 427)
Kondensor ( Sid. 427)
Eldrivna kylfläktar
Intercooler
Behållare för spolarvätska ( Sid. 431)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 414 Tuesday, December 8, 2015 4:32 PM

4157-3. Arbeten som du kan göra själv
OM12J31SE
7
Underhåll och skötsel

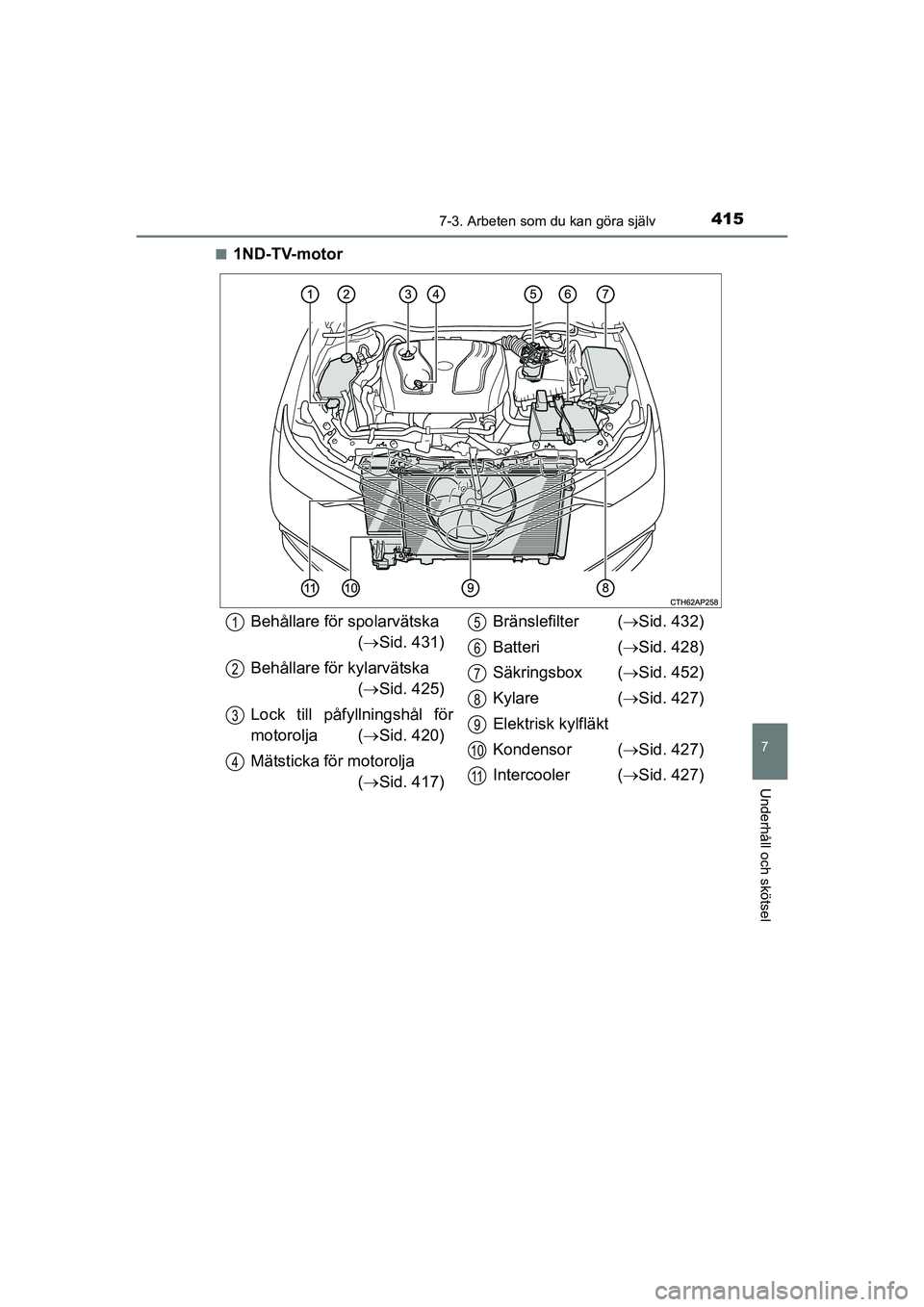

n1ND-TV-motor
Behållare för spolarvätska ( Sid. 431)
Behållare för kylarvätska ( Sid. 425)
Lock till påfyllningshål för
motorolja ( Sid. 420)
Mätsticka för motorolja ( Sid. 417) Bränslefilter (
Sid. 432)
Batteri ( Sid. 428)
Säkringsbox ( Sid. 452)
Kylare ( Sid. 427)
Elektrisk kylfläkt
Kondensor ( Sid. 427)
Intercooler ( Sid. 427)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 415 Tuesday, December 8, 2015 4:32 PM

4167-3. Arbeten som du kan göra själv
OM12J31SEn

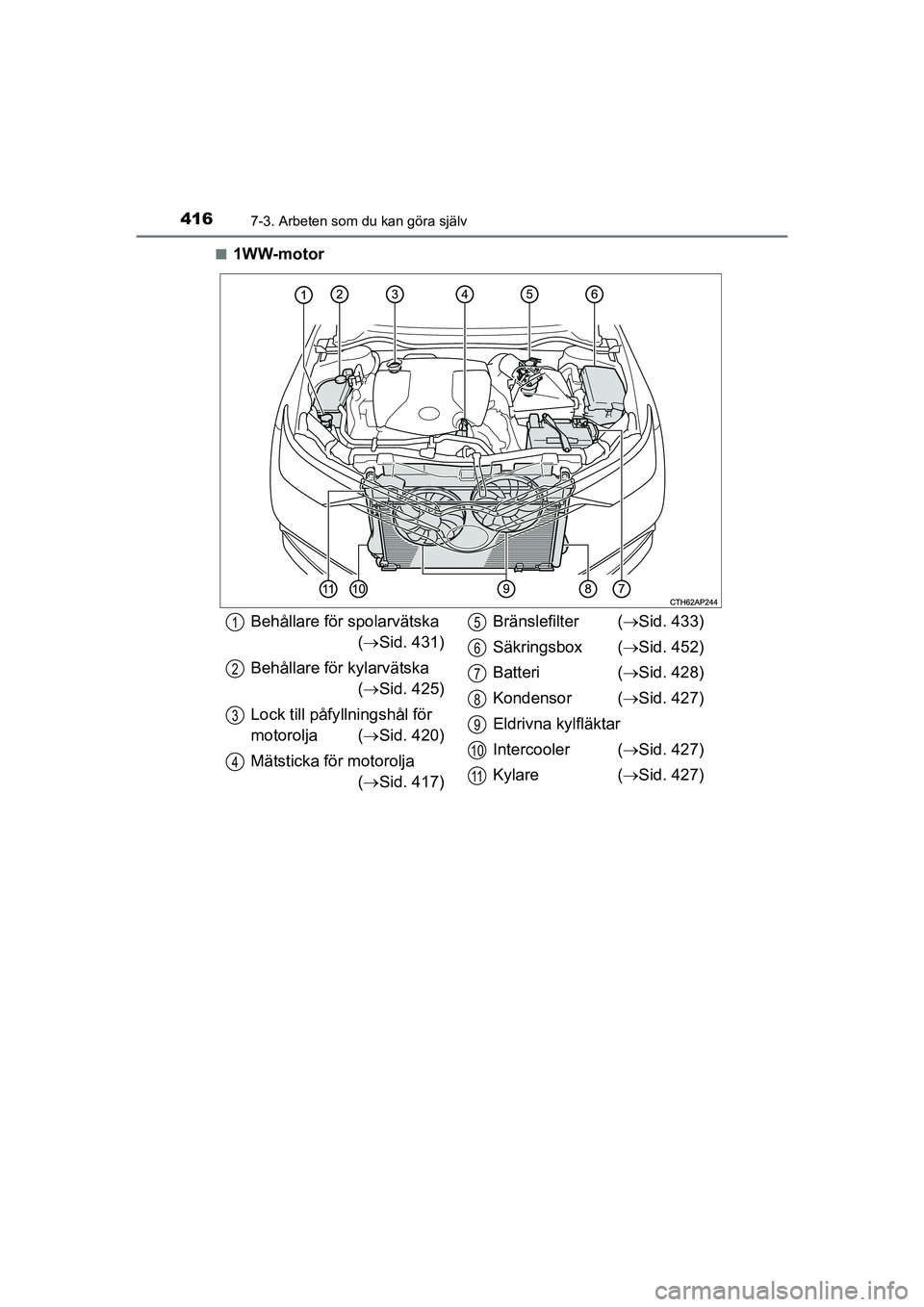

1WW-motor
Behållare för spolarvätska
( Sid. 431)
Behållare för kylarvätska ( Sid. 425)
Lock till påfy llningshål för
motorolja ( Sid. 420)
Mätsticka för motorolja ( Sid. 417) Bränslefilter (
Sid. 433)
Säkringsbox ( Sid. 452)
Batteri ( Sid. 428)
Kondensor ( Sid. 427)
Eldrivna kylfläktar
Intercooler ( Sid. 427)
Kylare ( Sid. 427)1
2
3
4
5
6
7
8
9
10
11
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 416 Tuesday, December 8, 2015 4:32 PM

4177-3. Arbeten som du kan göra själv
OM12J31SE
7
Underhåll och skötsel

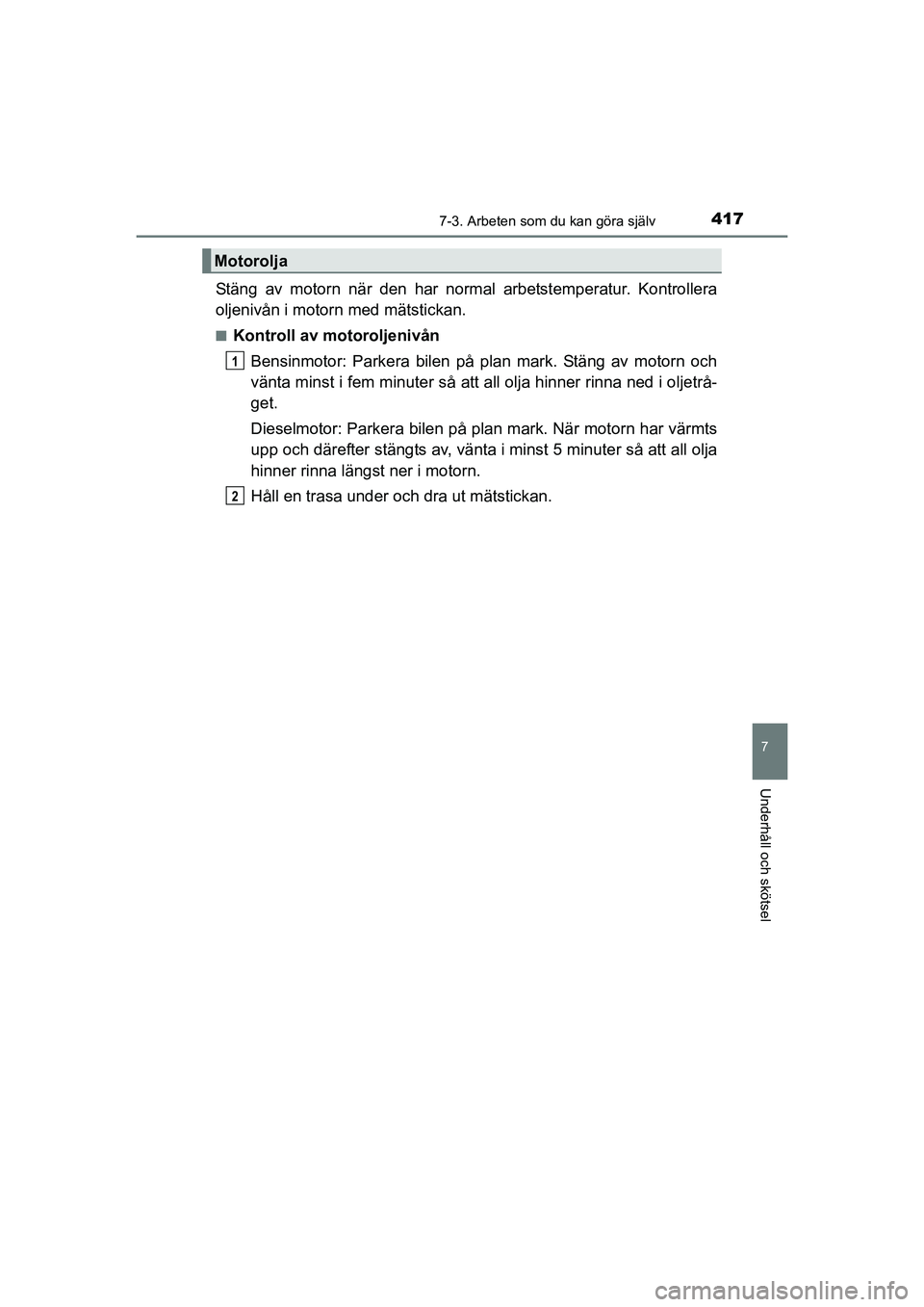

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånBensinmotor: Parkera bilen på plan mark. Stäng av motorn och
vänta minst i fem minuter så att all olja hinner rinna ned i oljetrå-
get.
Dieselmotor: Parkera bilen på plan mark. När motorn har värmts
upp och därefter stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Motorolja
1
2
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 417 Tuesday, December 8, 2015 4:32 PM

4187-3. Arbeten som du kan göra själv
OM12J31SE

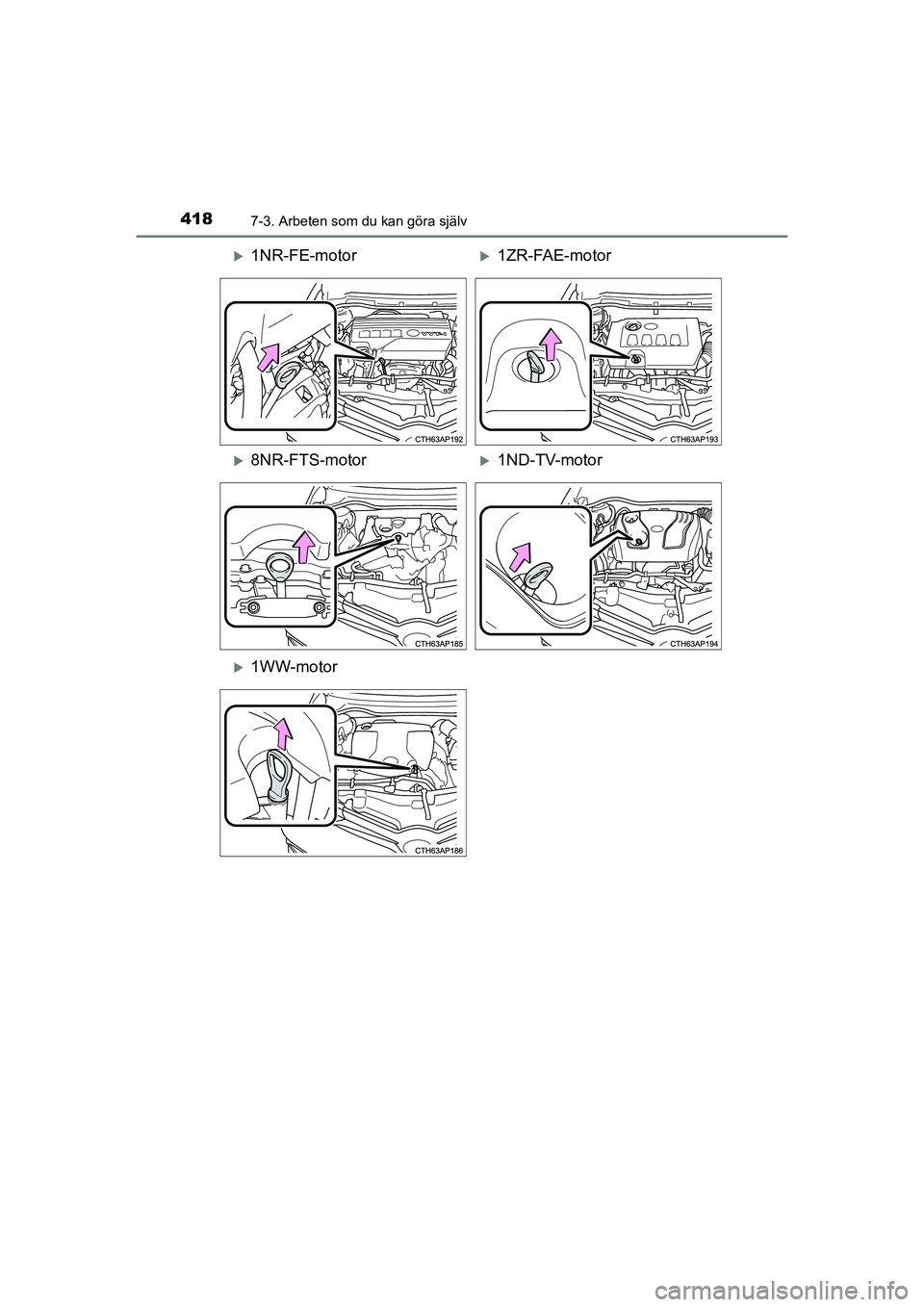

1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 418 Tuesday, December 8, 2015 4:32 PM

4197-3. Arbeten som du kan göra själv
OM12J31SE
7
Underhåll och skötsel

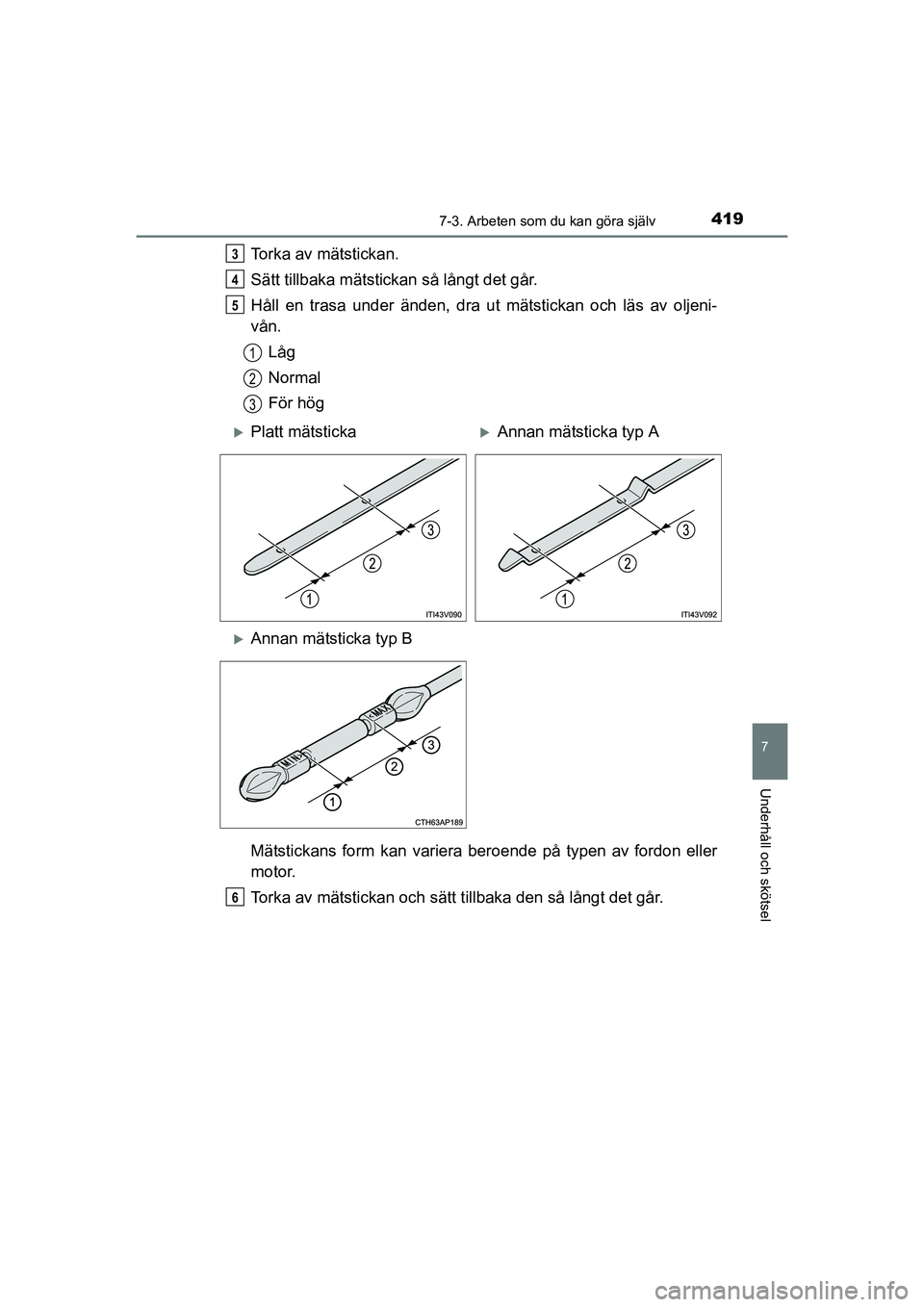

Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.3
4
5
1
2
3
Platt mätstickaAnnan mätsticka typ A
Annan mätsticka typ B
6
AURIS Touring Sports_OM_SE_OM12J31SE.book Page 419 Tuesday, December 8, 2015 4:32 PM

4207-3. Arbeten som du kan göra själv
OM12J31SEn
Fylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmar-
keringen ska du fylla på olja av samma typ som redan finns i
motorn.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
