5518-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
8
Bij problemen
■Vóór het repareren van de band
●Breng de auto tot stilstand op een veilige plaats en een stevige,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (Multidrive CVT) of de vrijstand
(handgeschakelde transmissie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( Blz. 508)

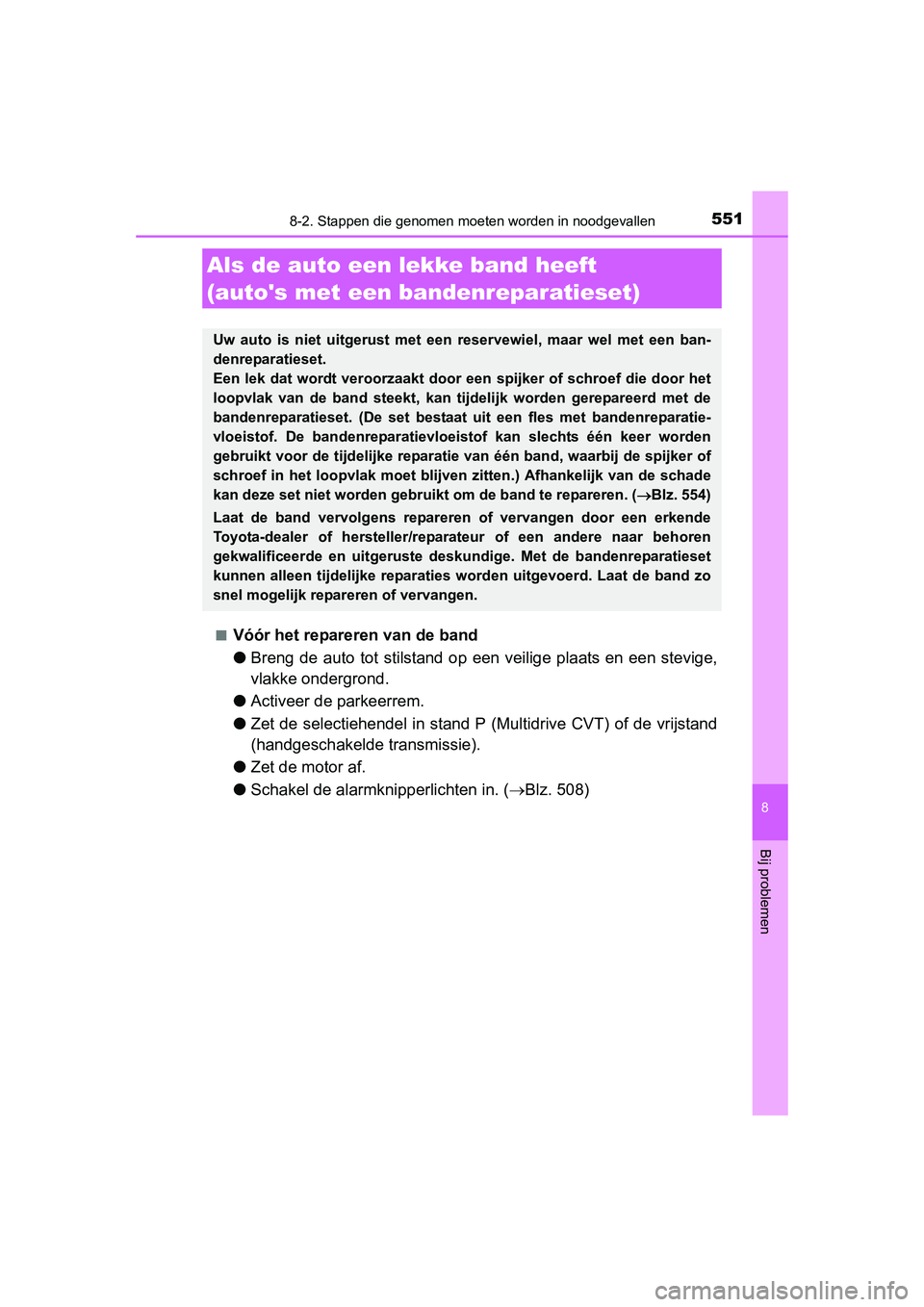

Als de auto een lekke band heeft
(auto's met een bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een ban-
denreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die door het
loopvlak van de band steekt, kan ti jdelijk worden gerepareerd met de
bandenreparatieset. (De set bestaat uit een fles met bandenreparatie-
vloeistof. De bandenreparatievloe istof kan slechts één keer worden
gebruikt voor de tijdelijke reparati e van één band, waarbij de spijker of
schroef in het loopvlak moet blijven zitten.) Afhankelijk van de schade
kan deze set niet worden gebruikt om de band te repareren. ( Blz. 554)
Laat de band vervolgens repareren of vervangen door een erkende
Toyota-dealer of hersteller/reparat eur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Met de bandenreparatieset
kunnen alleen tijdelijke reparaties worden uitgevoerd. Laat de band zo
snel mogelijk repareren of vervangen.
UK AURIS_HB_OM_EE_OM12J21E.book Page 551 Monday, March 16, 2015 12:05 PM

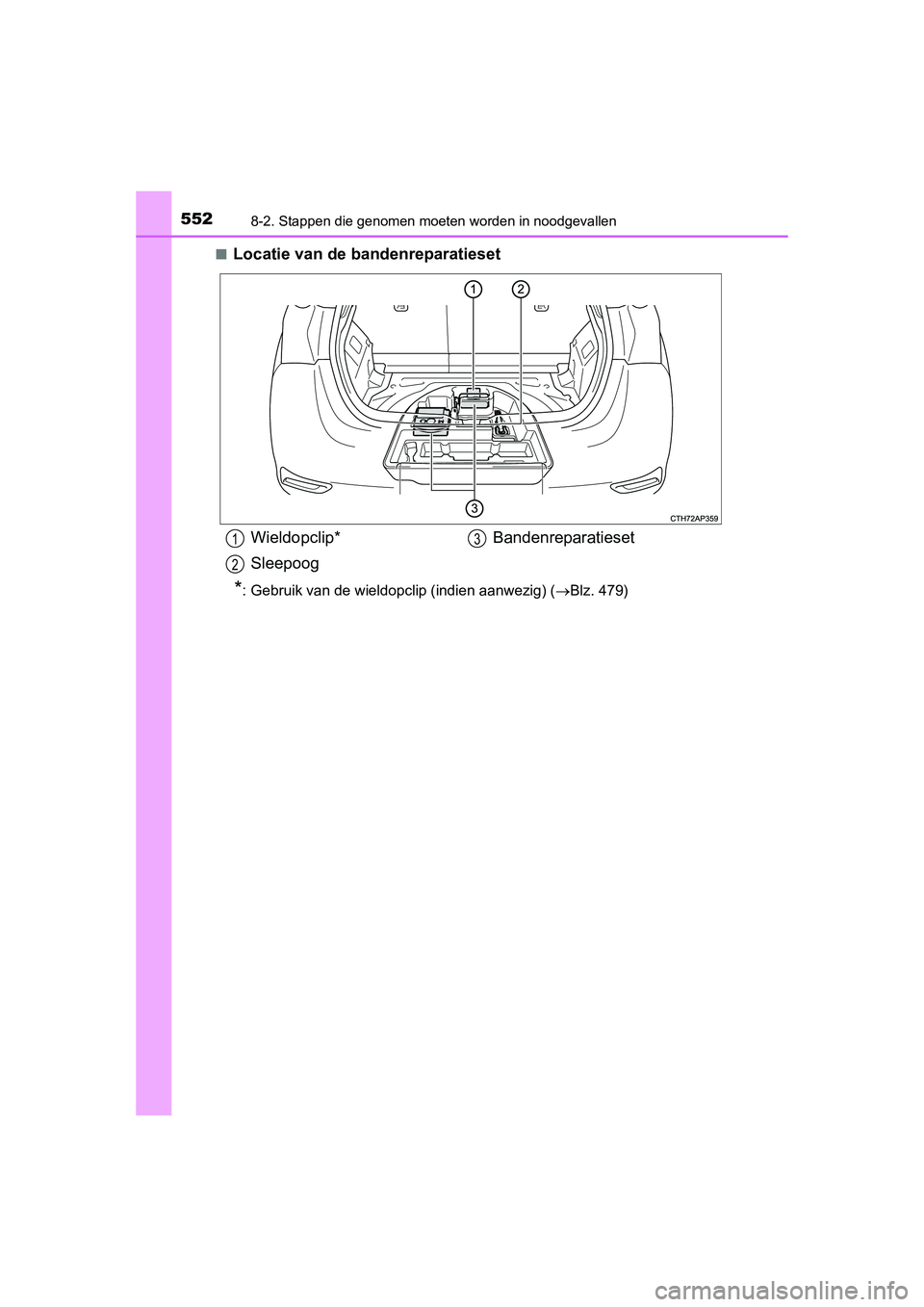

5528-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)■
Locatie van de bandenreparatieset
*: Gebruik van de wieldopclip (indien aanwezig) (
Blz. 479)
Wieldopclip*
SleepoogBandenreparatieset1
2
3
UK AURIS_HB_OM_EE_OM12J21E.book Page
552 Monday, March 16, 2015 12:05 PM

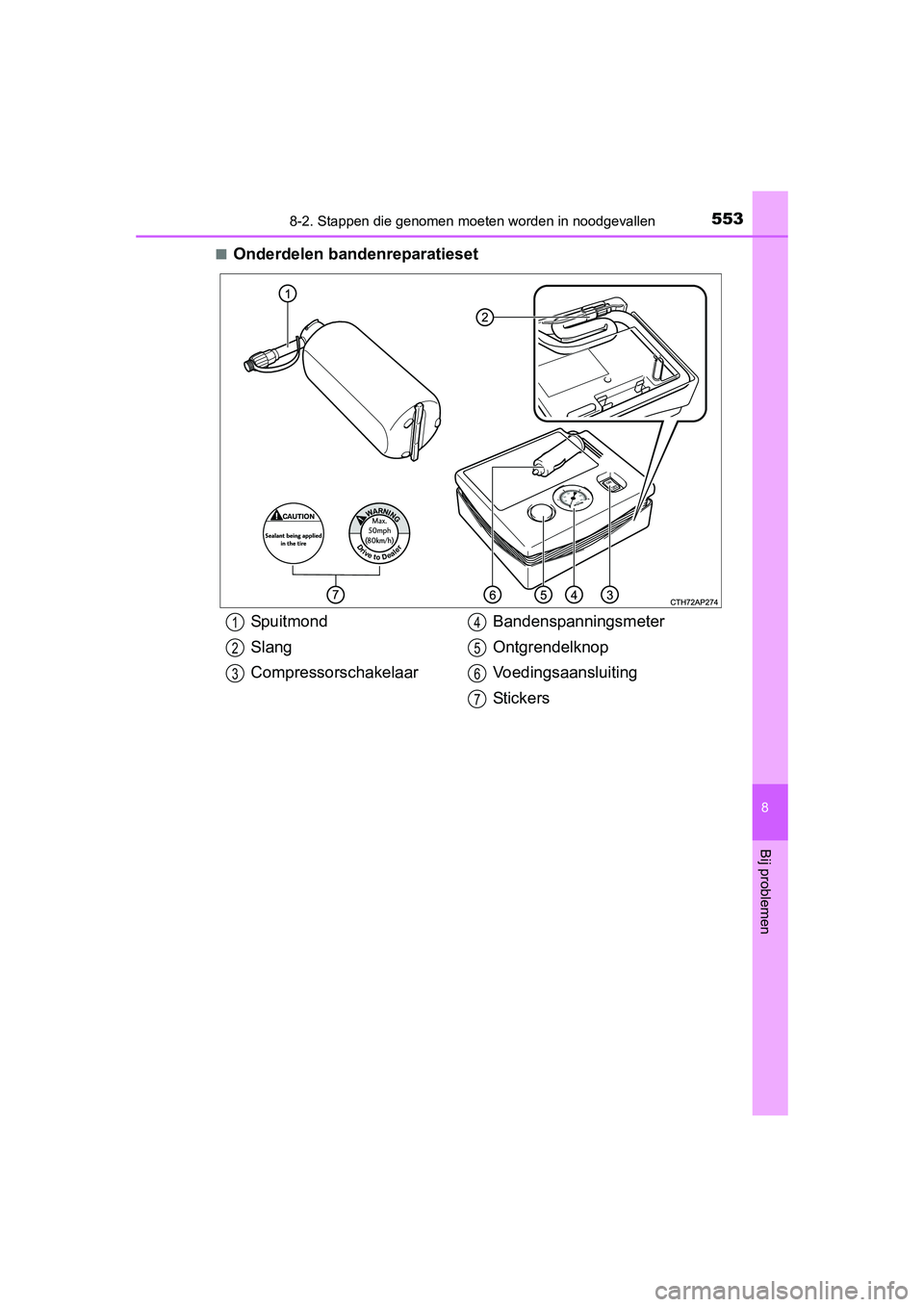

5538-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
8
Bij problemen
■Onderdelen bandenreparatieset
Sp ui t mo nd
Slang
CompressorschakelaarBandenspanningsmeter
Ontgrendelknop
Voedingsaansluiting
St ic ke rs1
2
3
4
5
6
7
UK AURIS_HB_OM_EE_OM12J21E.book Page
553 Monday, March 16, 2015 12:05 PM

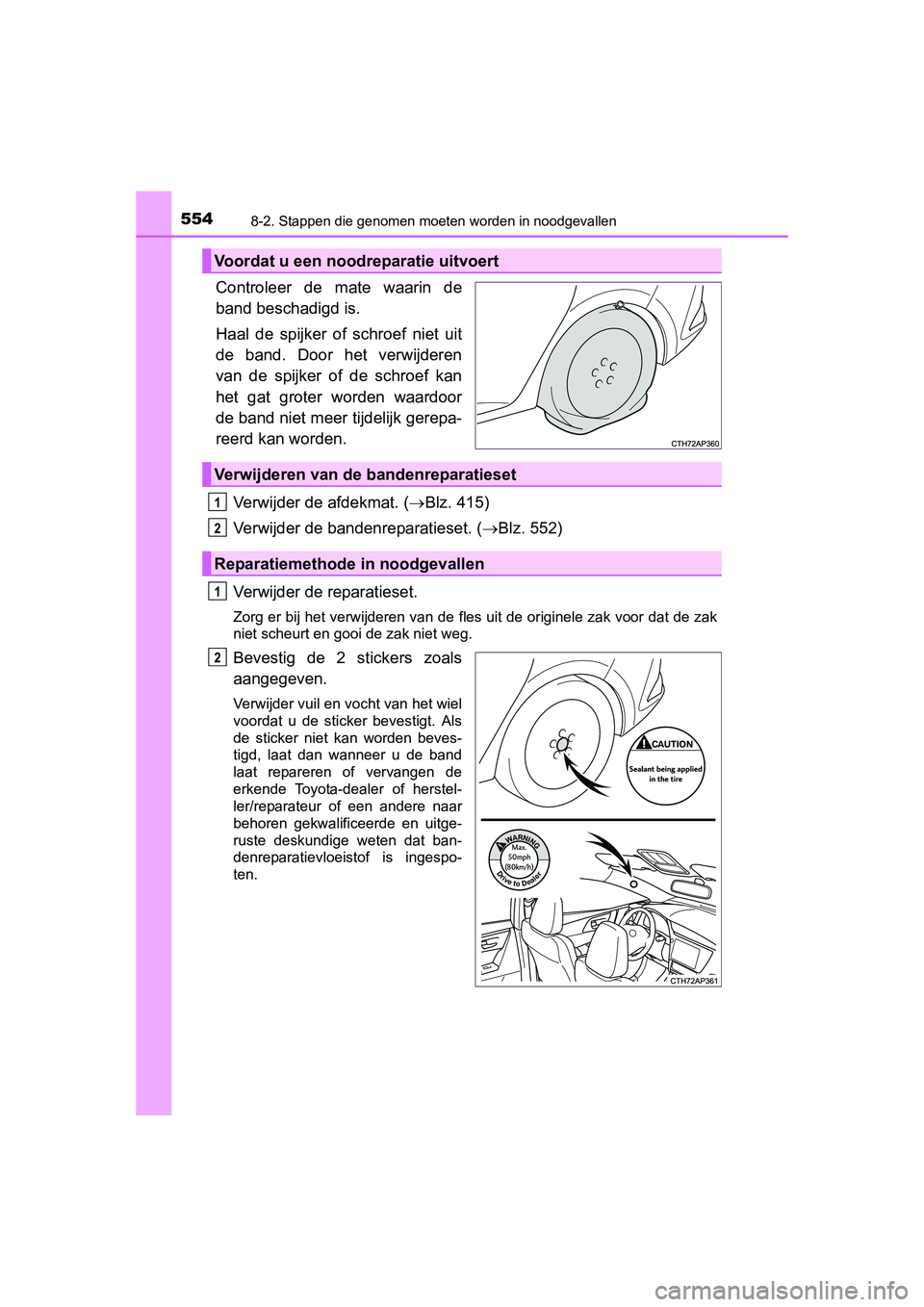

5548-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
Controleer de mate waarin de
band beschadigd is.
Haal de spijker of schroef niet uit
de band. Door het verwijderen
van de spijker of de schroef kan
het gat groter worden waardoor
de band niet meer tijdelijk gerepa-
reerd kan worden.Verwijder de afdekmat. ( Blz. 415)
Verwijder de bandenreparatieset. ( Blz. 552)
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat de zak
niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespo-
ten.
Voordat u een noodreparatie uitvoert
Verwijderen van de bandenreparatieset
Reparatiemethode in noodgevallen
1
2
1
2
UK AURIS_HB_OM_EE_OM12J21E.book Page 554 Monday, March 16, 2015 12:05 PM

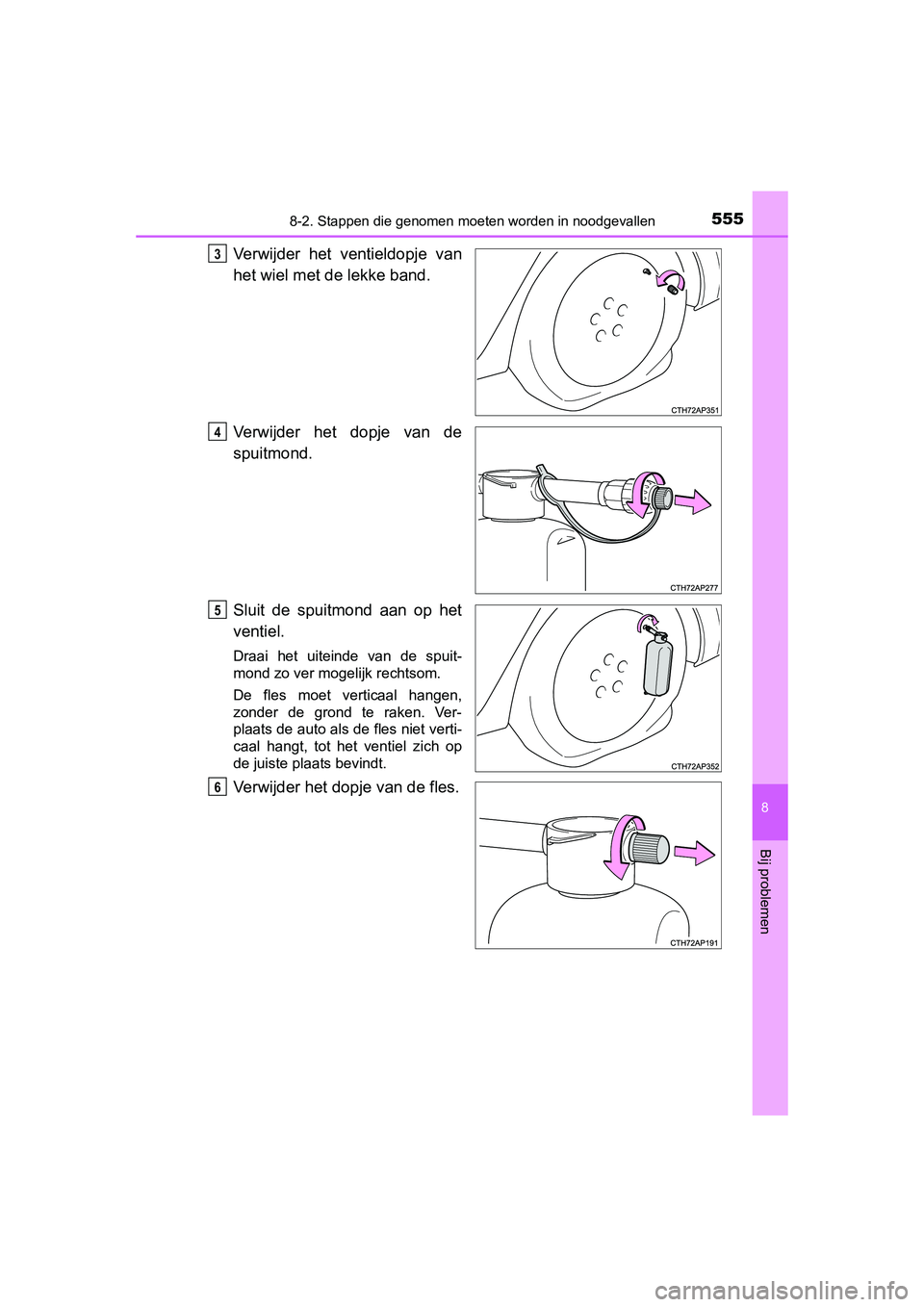

5558-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
8
Bij problemen
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijder het dopje van de
spuitmond.
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
3
4
5
6
UK AURIS_HB_OM_EE_OM12J21E.book Page 555 Monday, March 16, 2015 12:05 PM

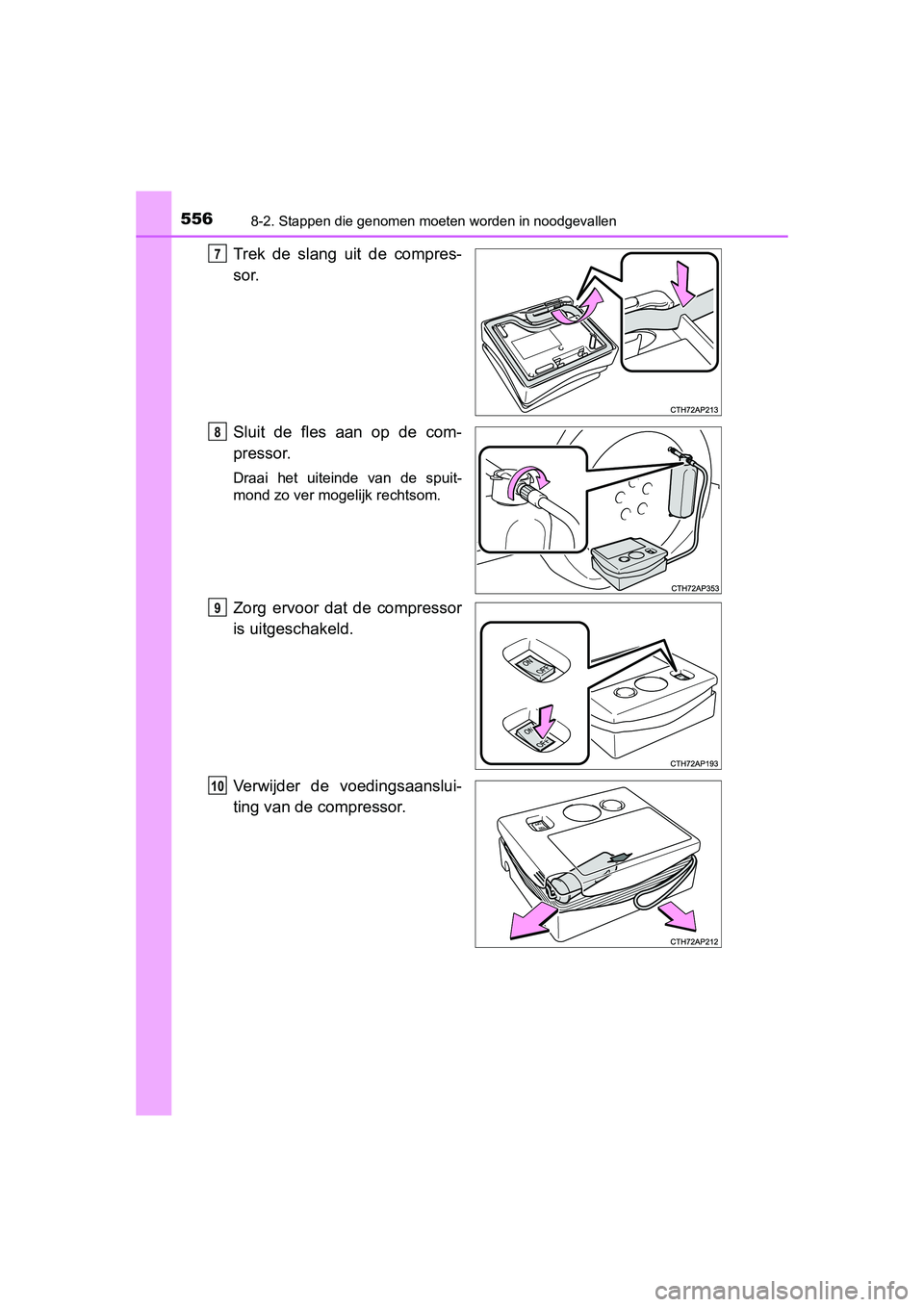

5568-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
Trek de slang uit de compres-
sor.
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
7
8
9
10
UK AURIS_HB_OM_EE_OM12J21E.book Page 556 Monday, March 16, 2015 12:05 PM

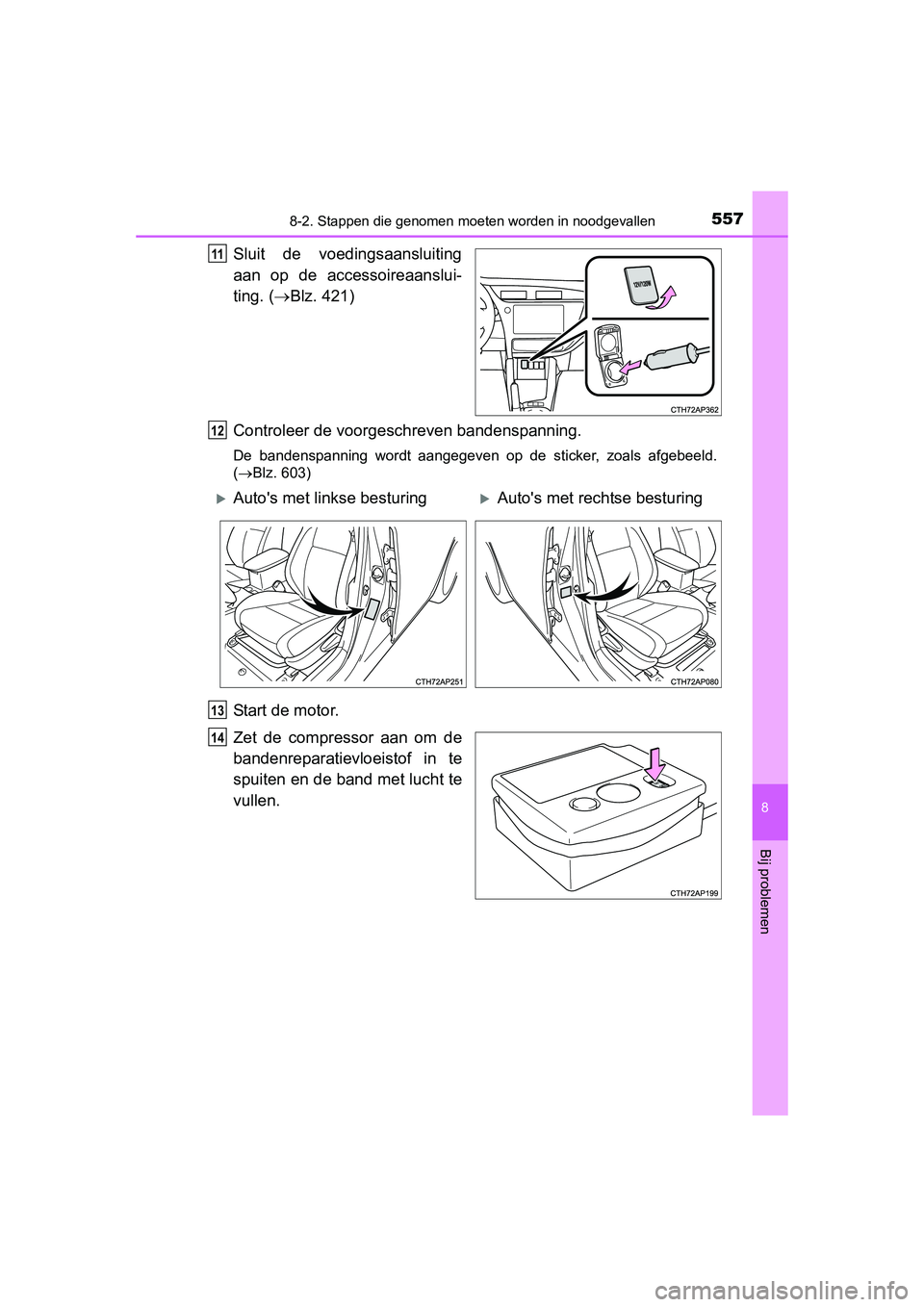

5578-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
8
Bij problemen
Sluit de voedingsaansluiting
aan op de accessoireaanslui-
ting. (Blz. 421)
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld.
( Blz. 603)
Start de motor.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
11
12
Auto's met linkse besturingAuto's met rechtse besturing
13
14
UK AURIS_HB_OM_EE_OM12J21E.book Page 557 Monday, March 16, 2015 12:05 PM

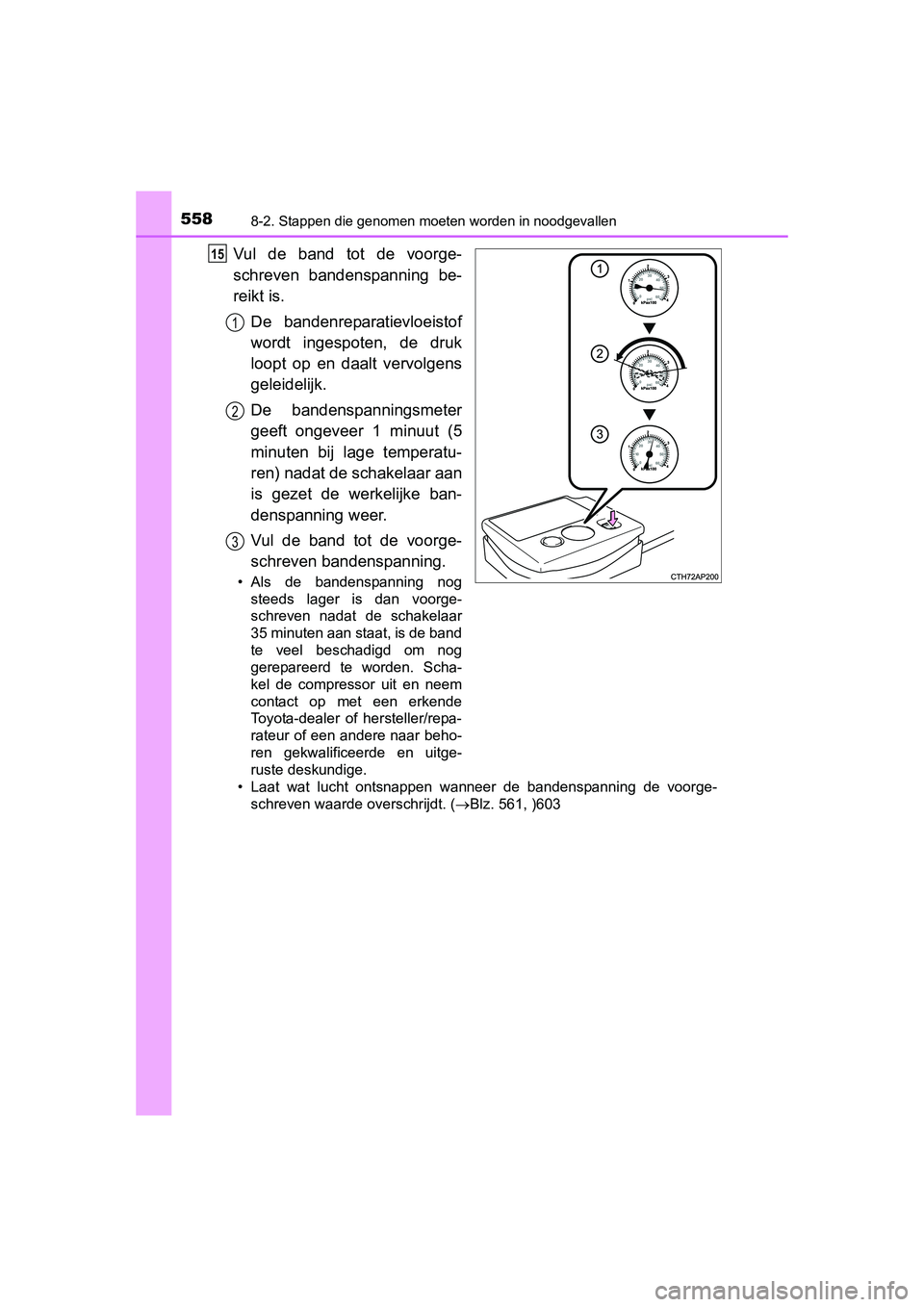

5588-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
Vul de band tot de voorge-
schreven bandenspanning be-
reikt is.De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperatu-
ren) nadat de schakelaar aan
is gezet de werkelijke ban-
denspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog
gerepareerd te worden. Scha-
kel de compressor uit en neem
contact op met een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en uitge-
ruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( Blz. 561, )603
15
1
2
3
UK AURIS_HB_OM_EE_OM12J21E.book Page 558 Monday, March 16, 2015 12:05 PM

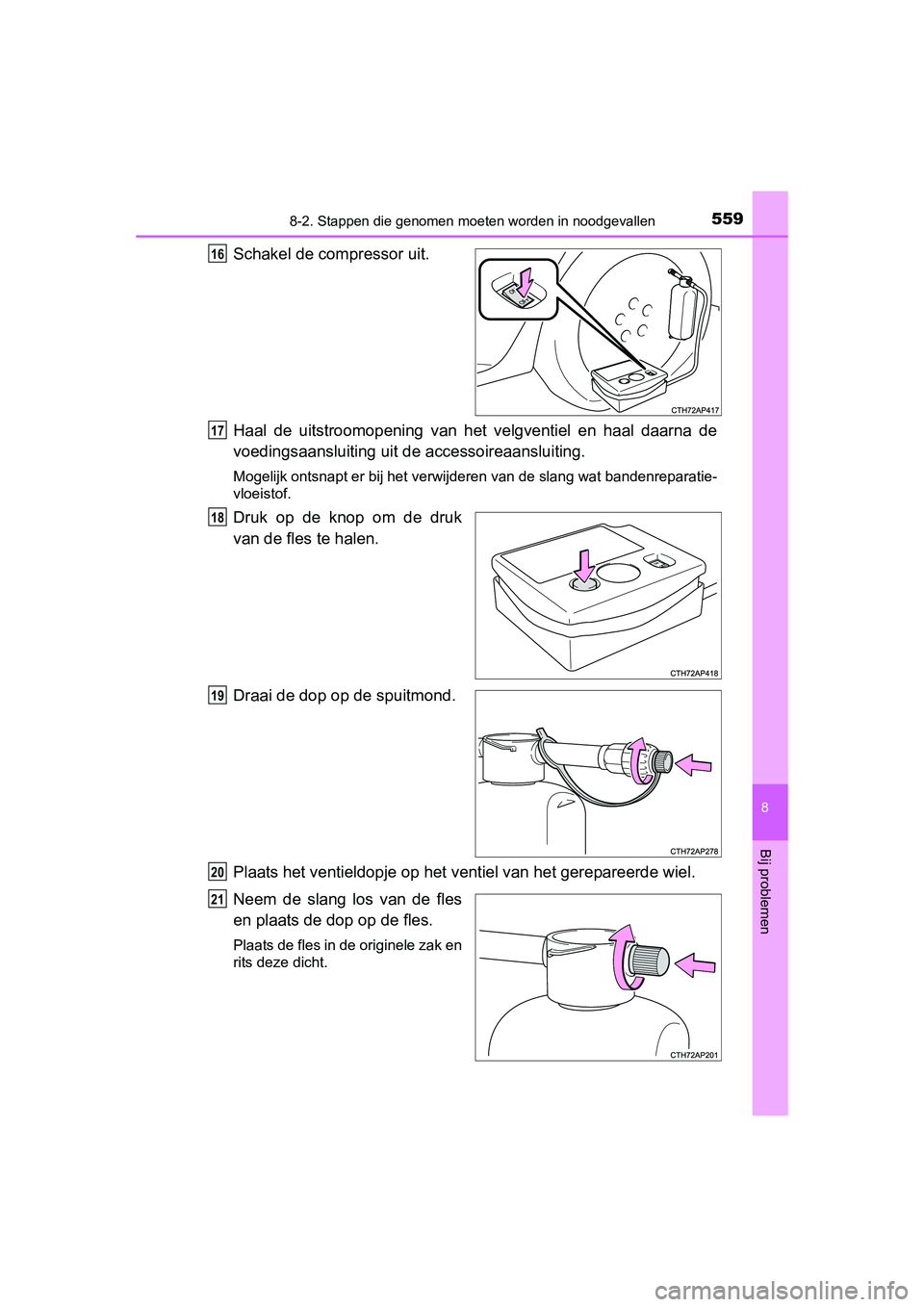

5598-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
8
Bij problemen
Schakel de compressor uit.
Haal de uitstroomopening van het velgventiel en haal daarna de
voedingsaansluiting uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Druk op de knop om de druk
van de fles te halen.
Draai de dop op de spuitmond.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
16
17
18
19
20
21
UK AURIS_HB_OM_EE_OM12J21E.book Page 559 Monday, March 16, 2015 12:05 PM

5608-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12J21E)
Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer 5
km tot stilstand op een veilige
plaats met een stevige, vlakke
ondergrond en sluit de com-
pressor weer aan.
Controleer de bandenspanning.Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Als de bandenspanning 130 kPa (1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is: ( Blz. 603): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan door naar .
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten, rijd voorzichtig met een snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige voor het repareren of vervangen van de band.
22
23
24
25
1
2
26
327
26
24
27
28
