Page 451 of 640

4517-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)
7
Údržba a péče

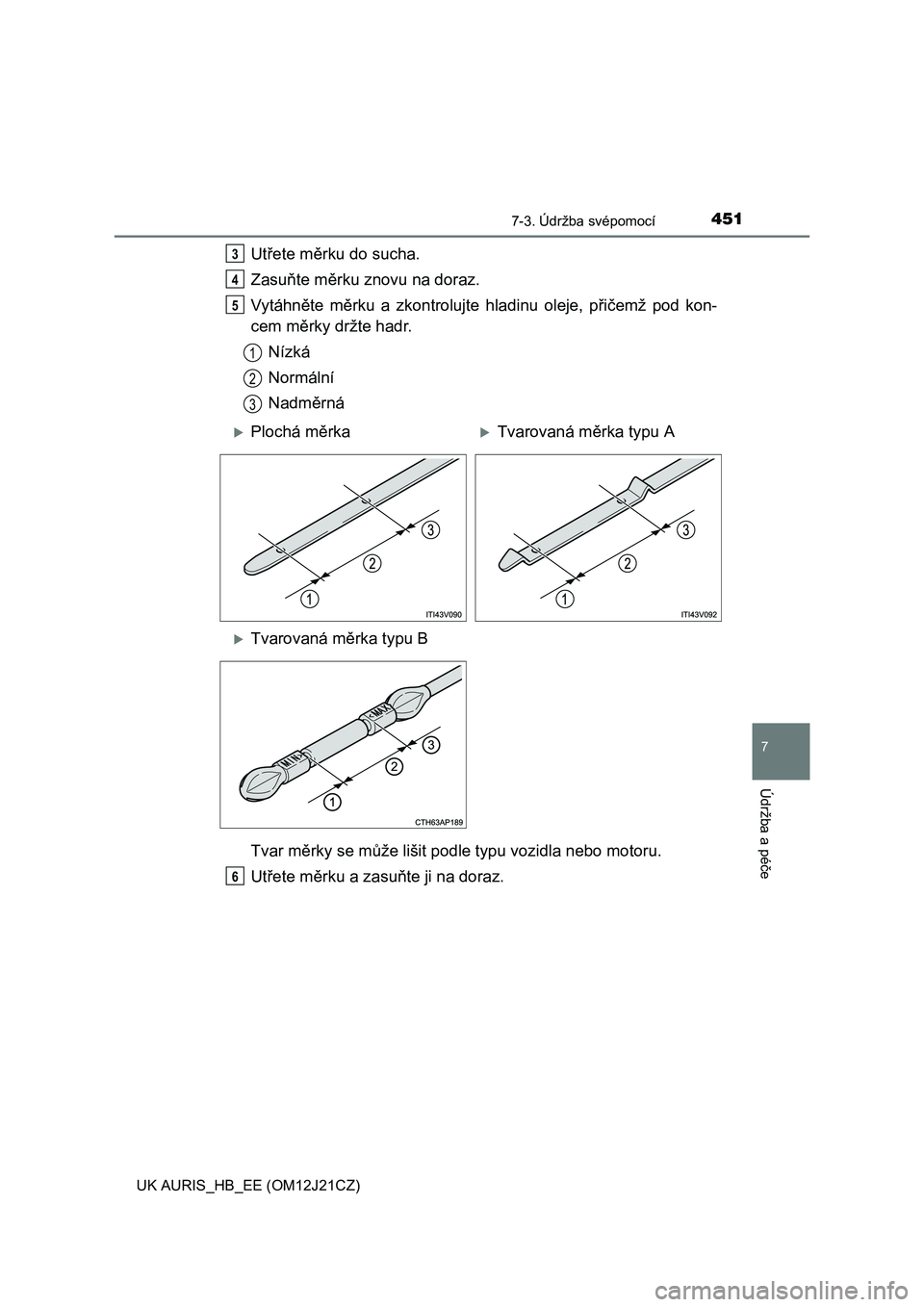

Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.3
4
5
1
2
3
Plochá měrkaTvarovaná měrka typu A
Tvarovaná měrka typu B
6
Page 452 of 640

4527-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)■

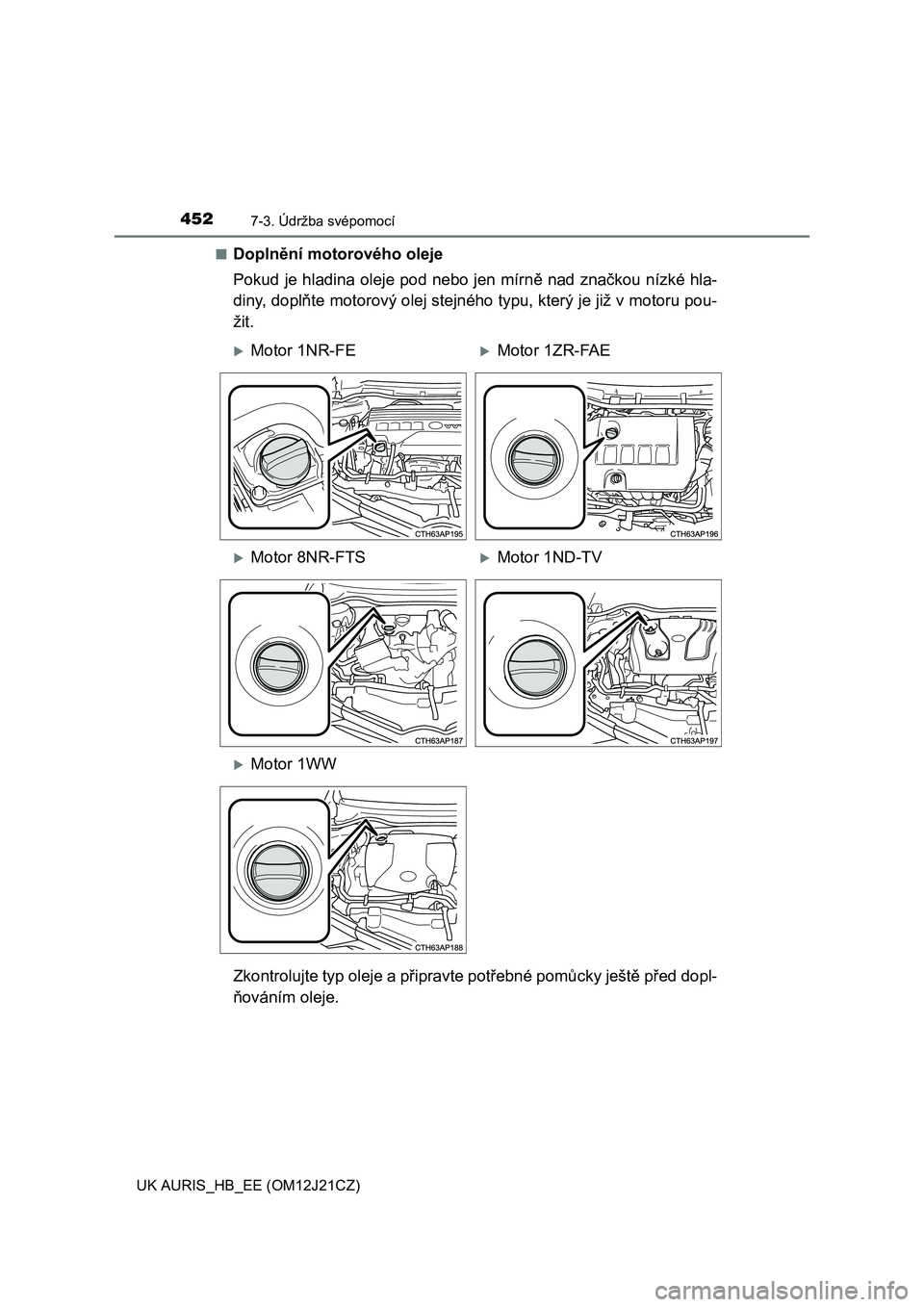

Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen mírně nad značkou nízké hla-
diny, doplňte motorový olej stejného typu, který je již v motoru pou-
žit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW
Page 453 of 640

4537-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)
7
Údržba a péče

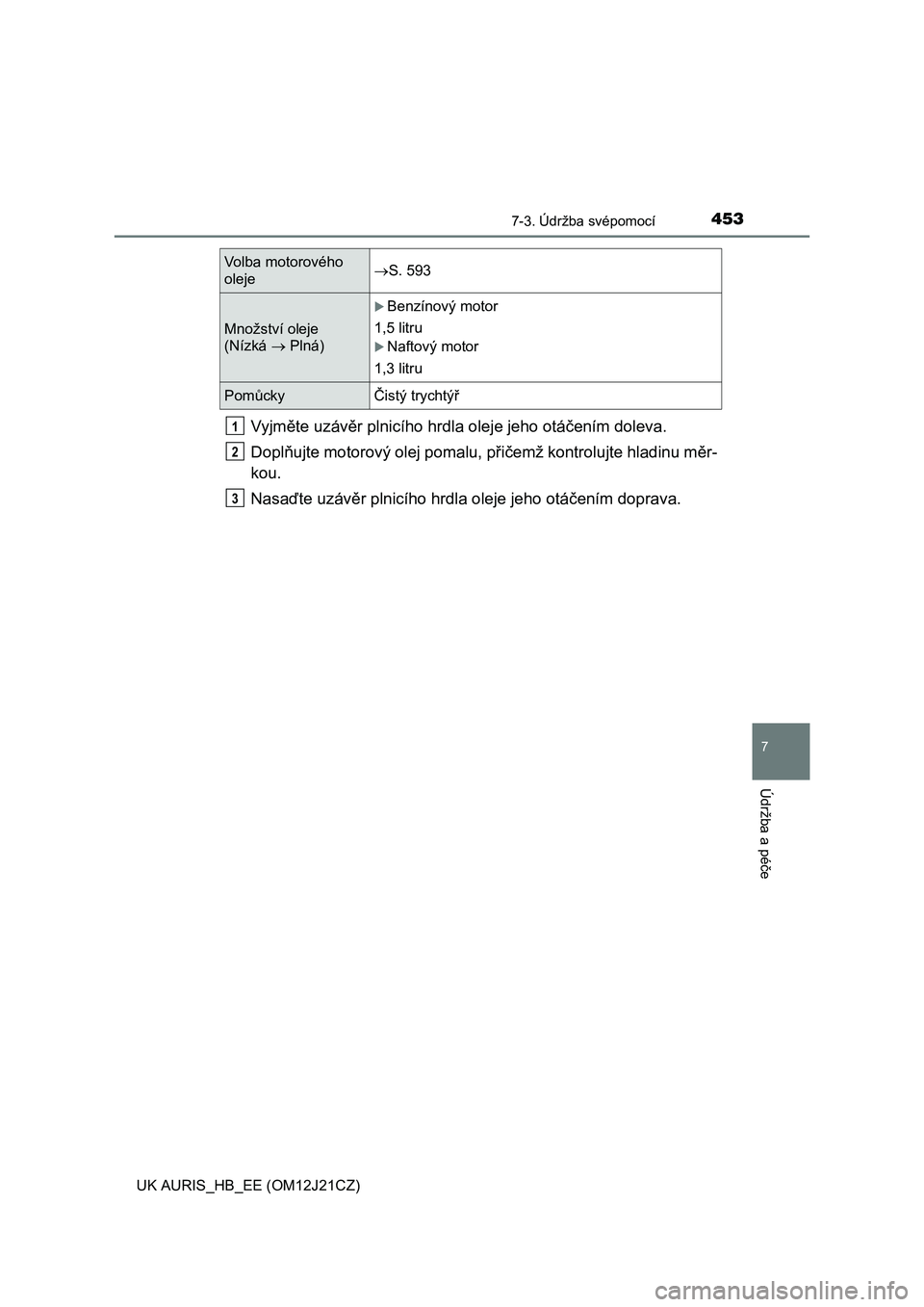

Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
Volba motorového
olejeS. 593
Množství oleje
(Nízká Plná)
Benzínový motor
1,5 litru
Naftový motor
1,3 litru
PomůckyČistý trychtýř
1
2
3
Page 454 of 640

4547-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)

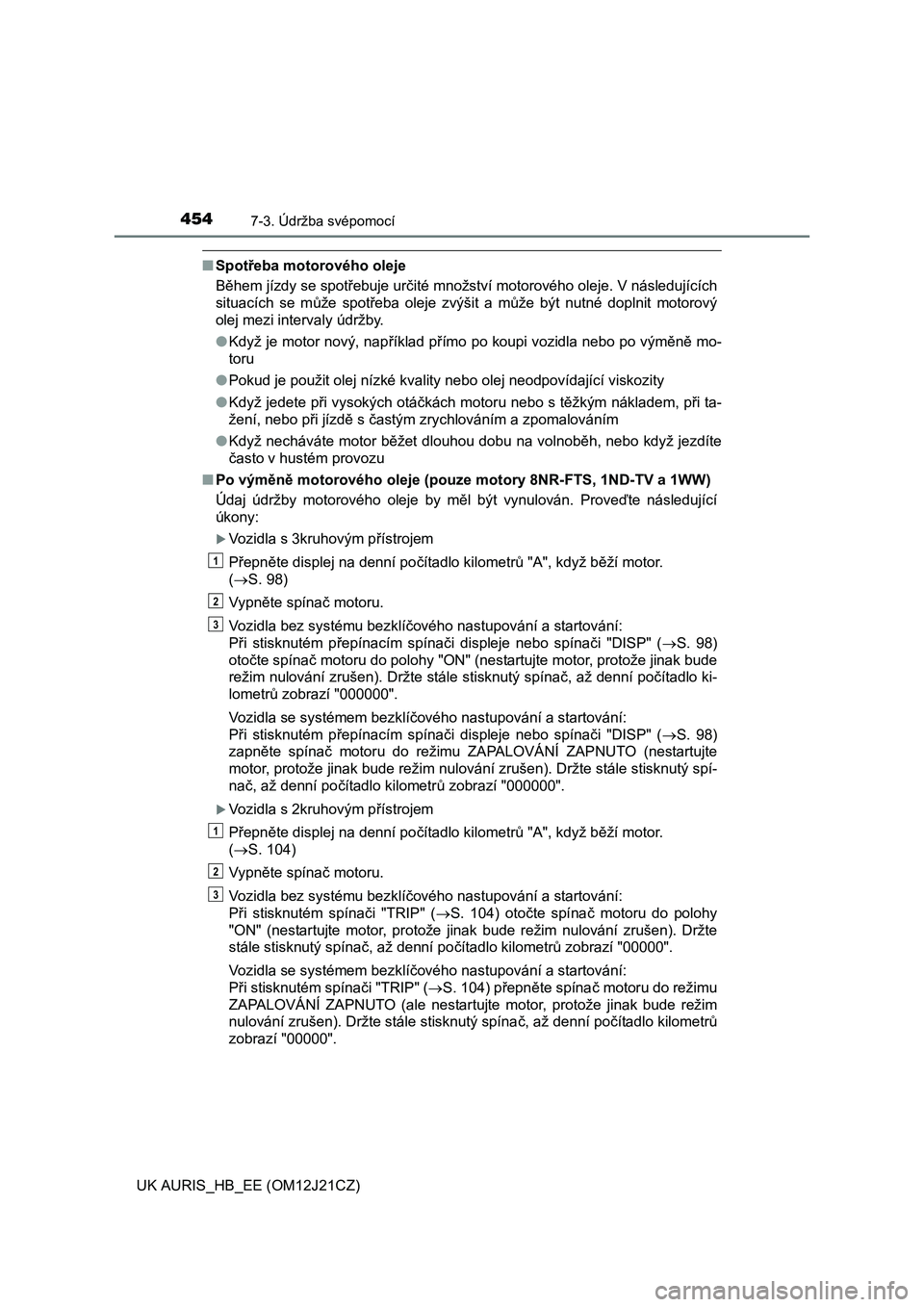

■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje (pouze motory 8NR-FTS, 1ND-TV a 1WW)
Údaj údržby motorového oleje by měl být vynulován. Proveďte následující
úkony:
Vozidla s 3kruhovým přístrojem
Přepněte displej na denní počítadlo kilometrů "A", když běží motor.
(S. 98)
Vypněte spínač motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Při stisknutém přepínacím spínači displeje nebo spínači "DISP" (S. 98)
otočte spínač motoru do polohy "ON" (nestartujte motor, protože jinak bude
režim nulování zrušen). Držte stále stisknutý spínač, až denní počítadlo ki-
lometrů zobrazí "000000".
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém přepínacím spínači displeje nebo spínači "DISP" (S. 98)
zapněte spínač motoru do režimu ZAPALOVÁNÍ ZAPNUTO (nestartujte
motor, protože jinak bude režim nulování zrušen). Držte stále stisknutý spí-
nač, až denní počítadlo kilometrů zobrazí "000000".
Vozidla s 2kruhovým přístrojem
Přepněte displej na denní počítadlo kilometrů "A", když běží motor.
(S. 104)
Vypněte spínač motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Při stisknutém spínači "TRIP" (S. 104) otočte spínač motoru do polohy
"ON" (nestartujte motor, protože jinak bude režim nulování zrušen). Držte
stále stisknutý spínač, až denní počítadlo kilometrů zobrazí "00000".
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém spínači "TRIP" (S. 104) přepněte spínač motoru do režimu
ZAPALOVÁNÍ ZAPNUTO (ale nestartujte motor, protože jinak bude režim
nulování zrušen). Držte stále stisknutý spínač, až denní počítadlo kilometrů
zobrazí "00000".
1
2
3
1
2
3
Page 455 of 640

4557-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)
7
Údržba a péče

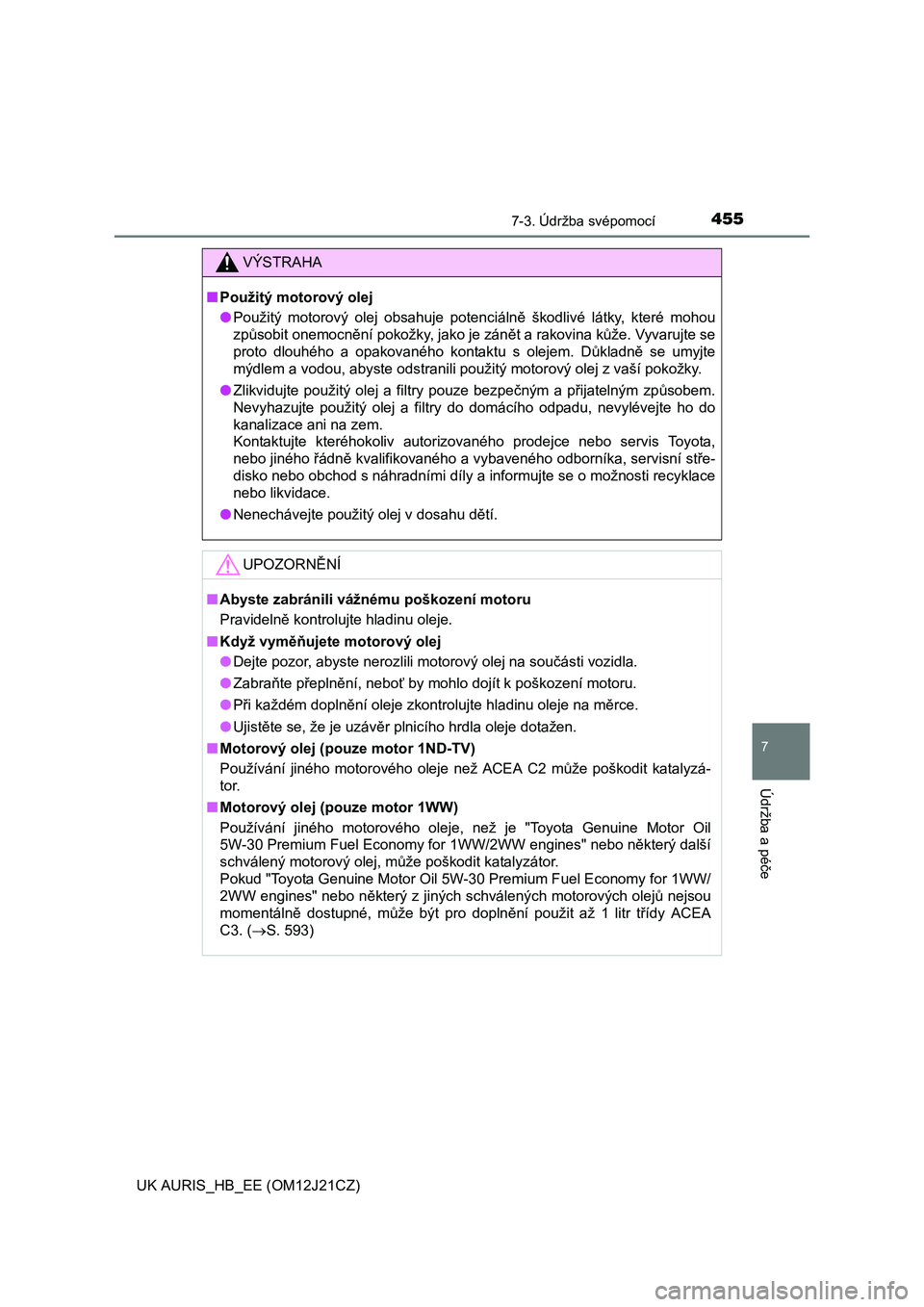

VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, servisní stře-
disko nebo obchod s náhradními díly a informujte se o možnosti recyklace
nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
■Motorový olej (pouze motor 1ND-TV)
Používání jiného motorového oleje než ACEA C2 může poškodit katalyzá-
tor.
■Motorový olej (pouze motor 1WW)
Používání jiného motorového oleje, než je "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" nebo některý další
schválený motorový olej, může poškodit katalyzátor.
Pokud "Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/
2WW engines" nebo některý z jiných schválených motorových olejů nejsou
momentálně dostupné, může být pro doplnění použit až 1 litr třídy ACEA
C3. (S. 593)
Page 456 of 640

4567-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)

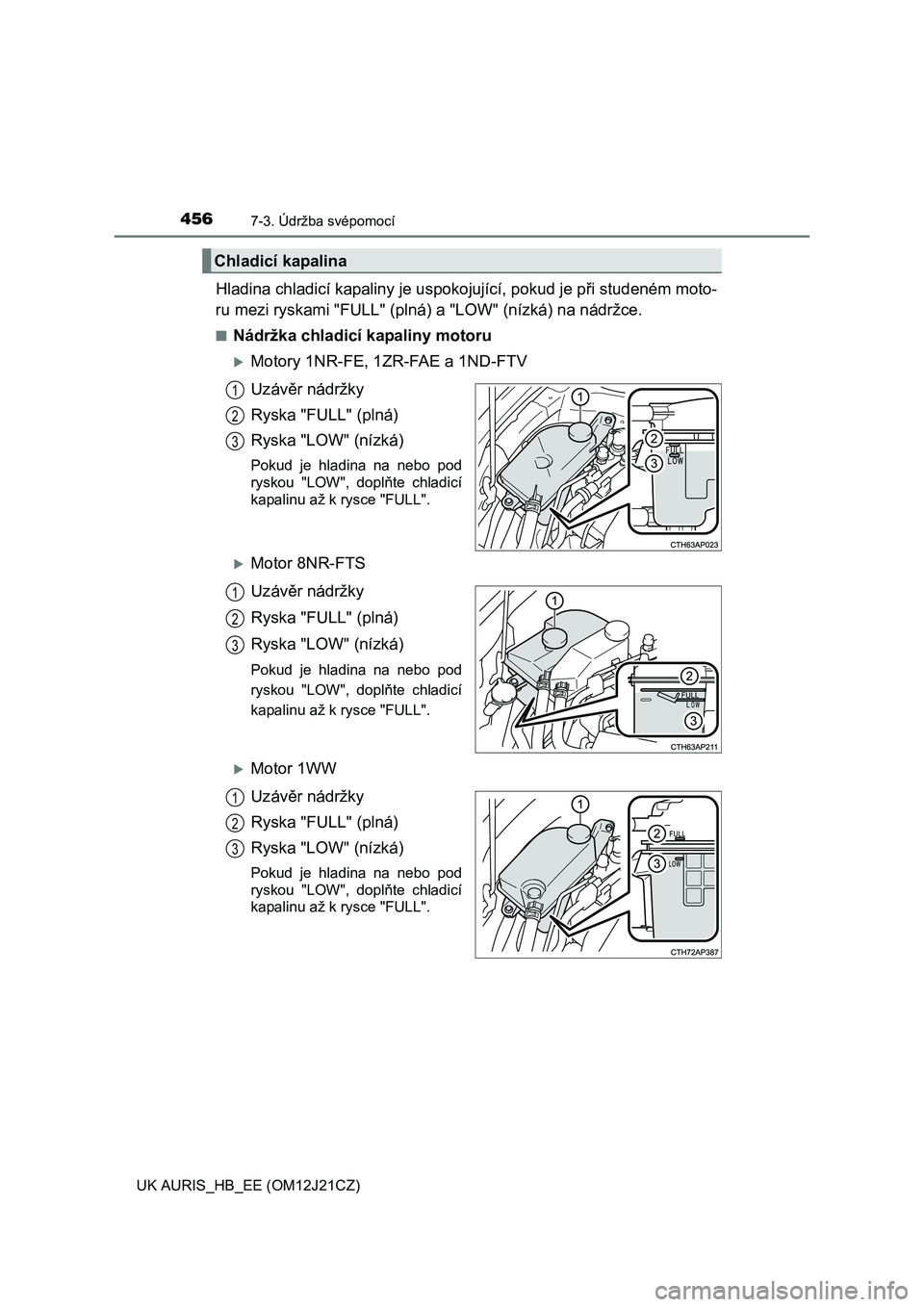

Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Motory 1NR-FE, 1ZR-FAE a 1ND-FTV
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Motor 8NR-FTS
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Motor 1WW
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
Chladicí kapalina
1
2
3
1
2
3
1
2
3
Page 457 of 640

4577-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)
7
Údržba a péče

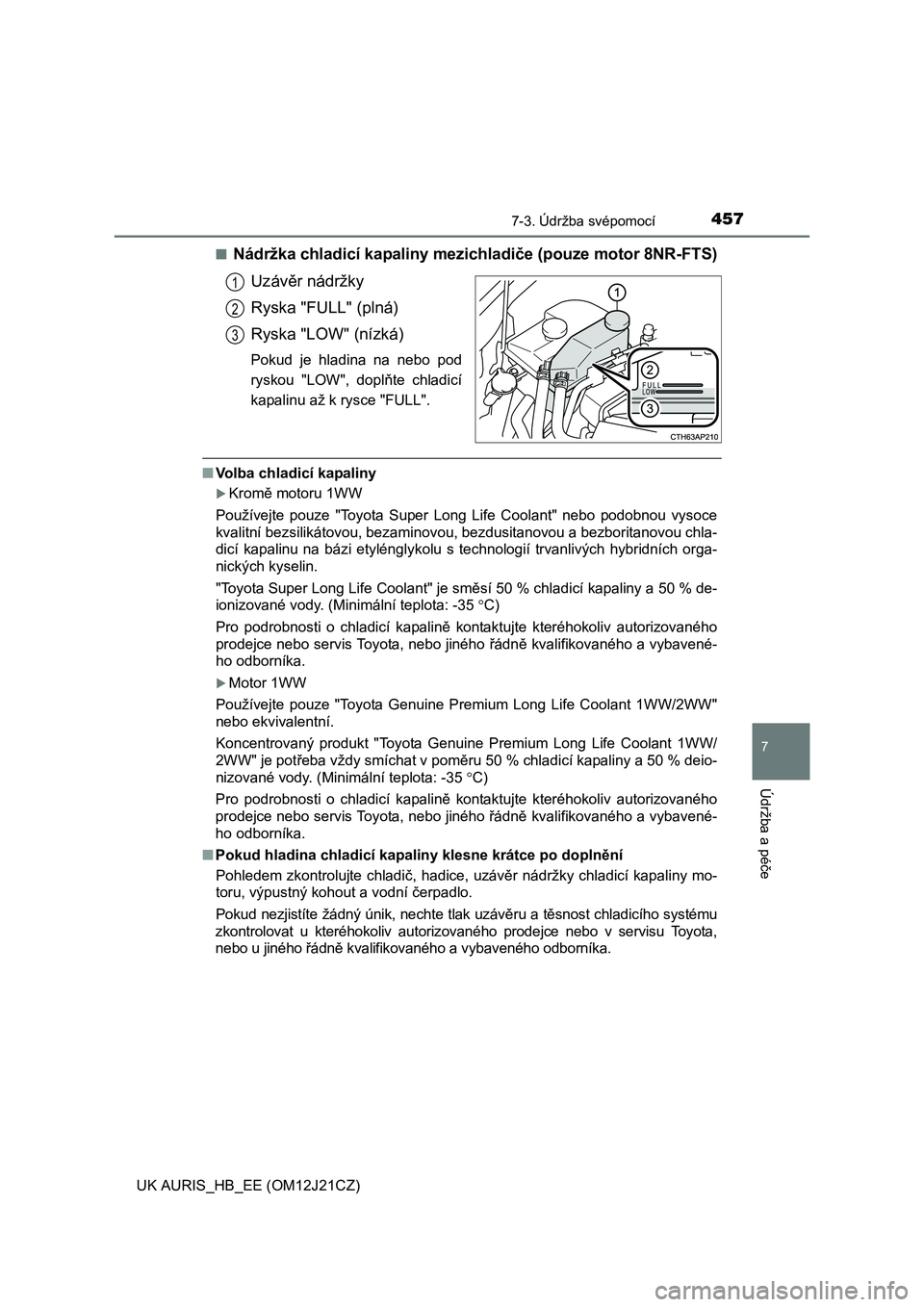

■Nádržka chladicí kapaliny mezichladiče (pouze motor 8NR-FTS)
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
■Volba chladicí kapaliny
Kromě motoru 1WW
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35C)
Pro podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
Motor 1WW
Používejte pouze "Toyota Genuine Premium Long Life Coolant 1WW/2WW"
nebo ekvivalentní.
Koncentrovaný produkt "Toyota Genuine Premium Long Life Coolant 1WW/
2WW" je potřeba vždy smíchat v poměru 50 % chladicí kapaliny a 50 % deio-
nizované vody. (Minimální teplota: -35C)
Pro podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny mo-
toru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
1
2
3
Page 458 of 640

4587-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)

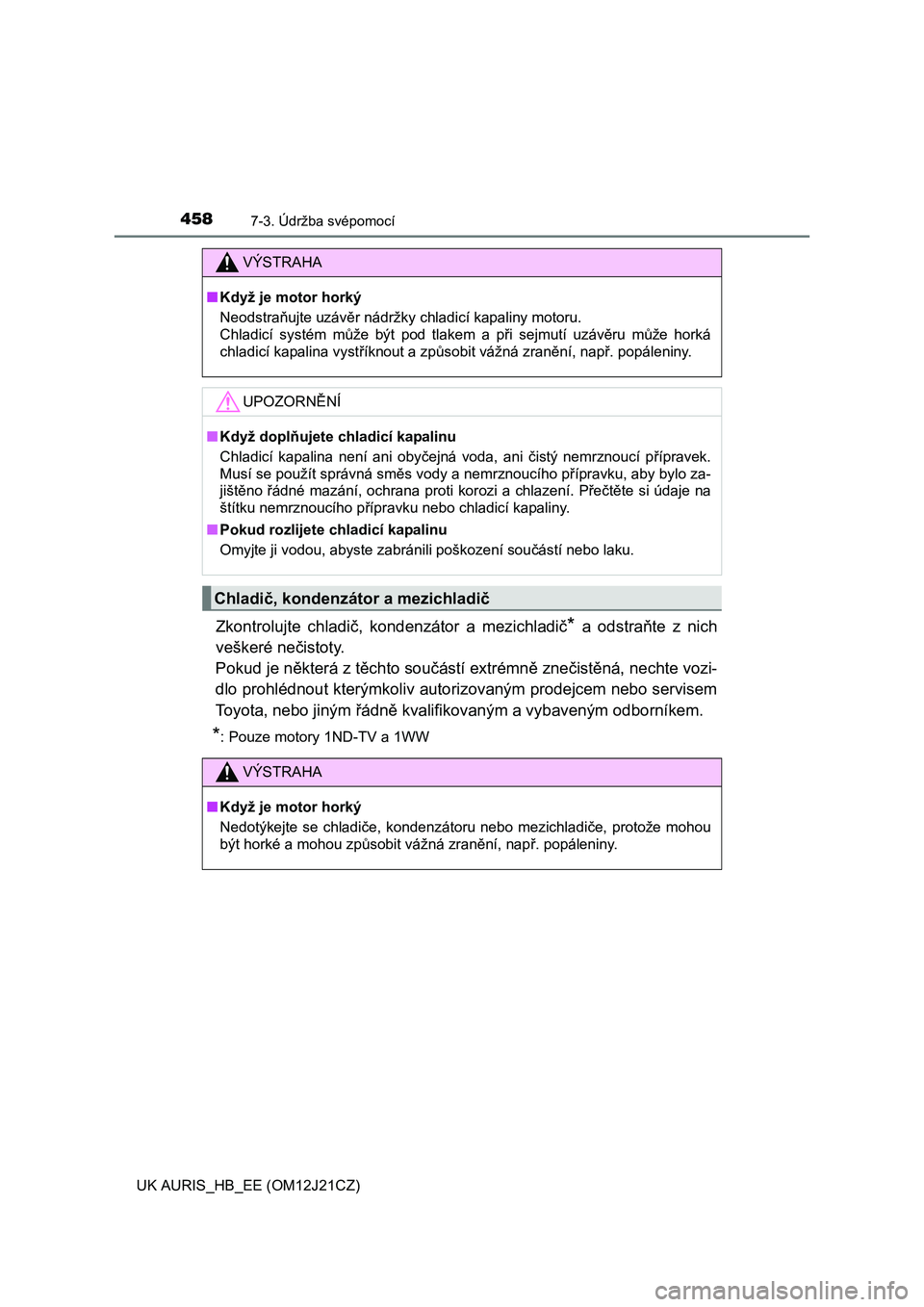

Zkontrolujte chladič, kondenzátor a mezichladič* a odstraňte z nich
veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*: Pouze motory 1ND-TV a 1WW
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič, kondenzátor a mezichladič
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče, kondenzátoru nebo mezichladiče, protože mohou
být horké a mohou způsobit vážná zranění, např. popáleniny.
Page 459 of 640

4597-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)
7
Údržba a péče

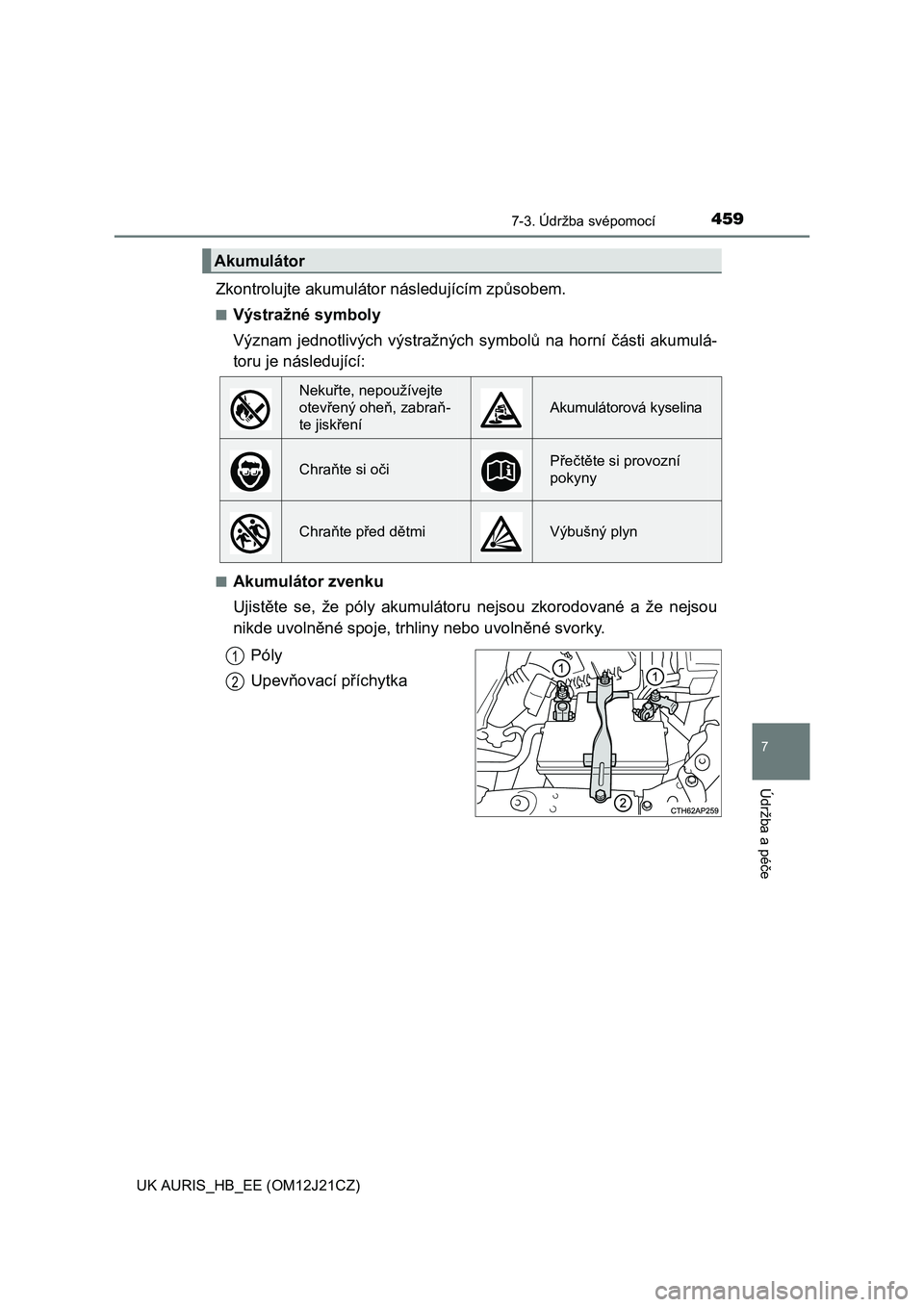

Zkontrolujte akumulátor následujícím způsobem.
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části akumulá-
toru je následující:
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru nejsou zkorodované a že nejsou
nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Póly
Upevňovací příchytka
Akumulátor
Nekuřte, nepoužívejte
otevřený oheň, zabraň-
te jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chraňte před dětmiVýbušný plyn
1
2
Page 460 of 640

4607-3. Údržba svépomocí
UK AURIS_HB_EE (OM12J21CZ)

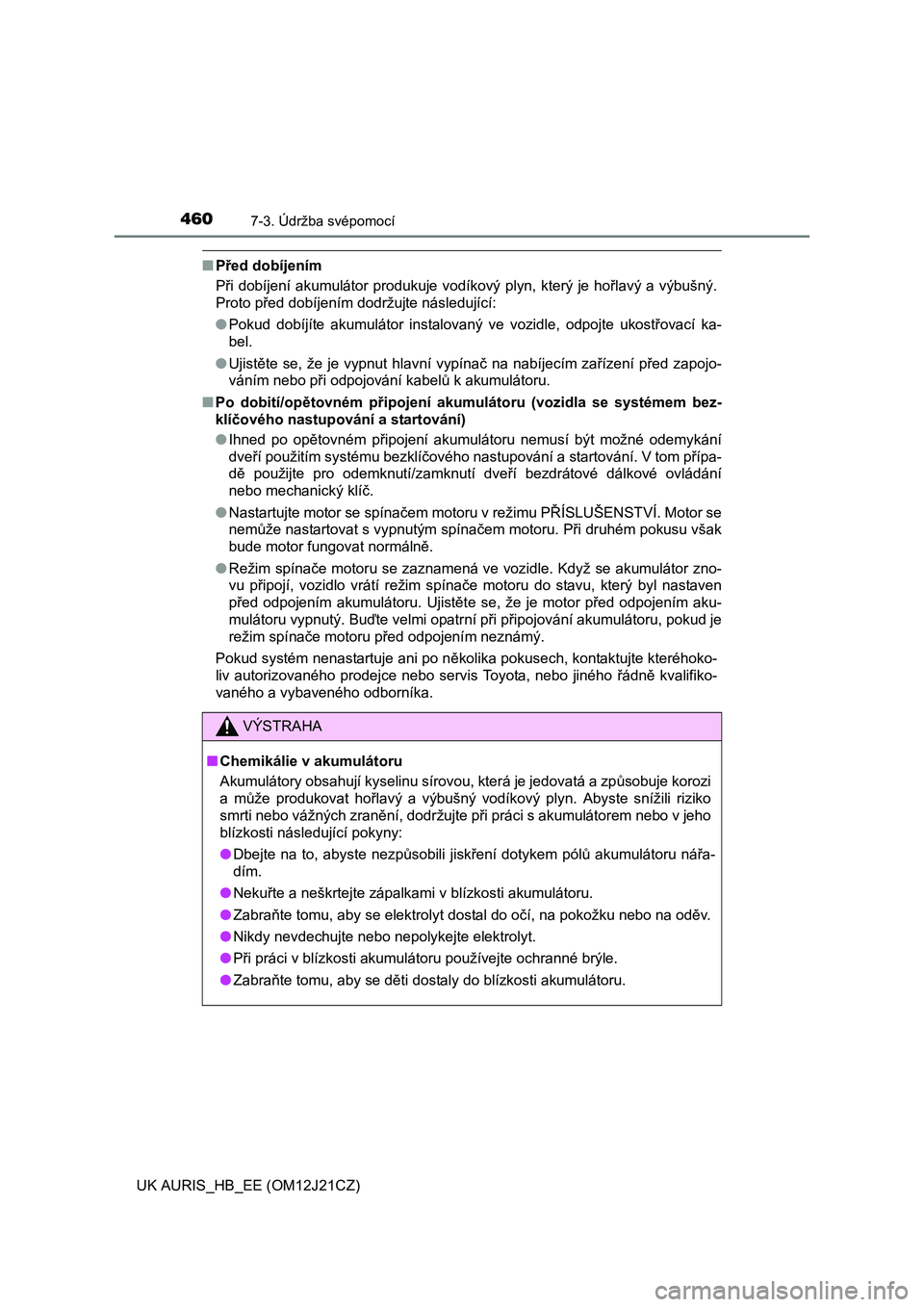

■Před dobíjením
Při dobíjení akumulátor produkuje vodíkový plyn, který je hořlavý a výbušný.
Proto před dobíjením dodržujte následující:
●Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací ka-
bel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k akumulátoru.
■Po dobití/opětovném připojení akumulátoru (vozidla se systémem bez-
klíčového nastupování a startování)
●Ihned po opětovném připojení akumulátoru nemusí být možné odemykání
dveří použitím systému bezklíčového nastupování a startování. V tom přípa-
dě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klíč.
●Nastartujte motor se spínačem motoru v režimu PŘÍSLUŠENSTVÍ. Motor se
nemůže nastartovat s vypnutým spínačem motoru. Při druhém pokusu však
bude motor fungovat normálně.
●Režim spínače motoru se zaznamená ve vozidle. Když se akumulátor zno-
vu připojí, vozidlo vrátí režim spínače motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte se, že je motor před odpojením aku-
mulátoru vypnutý. Buďte velmi opatrní při připojování akumulátoru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud systém nenastartuje ani po několika pokusech, kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátory obsahují kyselinu sírovou, která je jedovatá a způsobuje korozi
a může produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko
smrti nebo vážných zranění, dodržujte při práci s akumulátorem nebo v jeho
blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jiskření dotykem pólů akumulátoru nářa-
dím.
●Nekuřte a neškrtejte zápalkami v blízkosti akumulátoru.
●Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti akumulátoru používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly do blízkosti akumulátoru.
