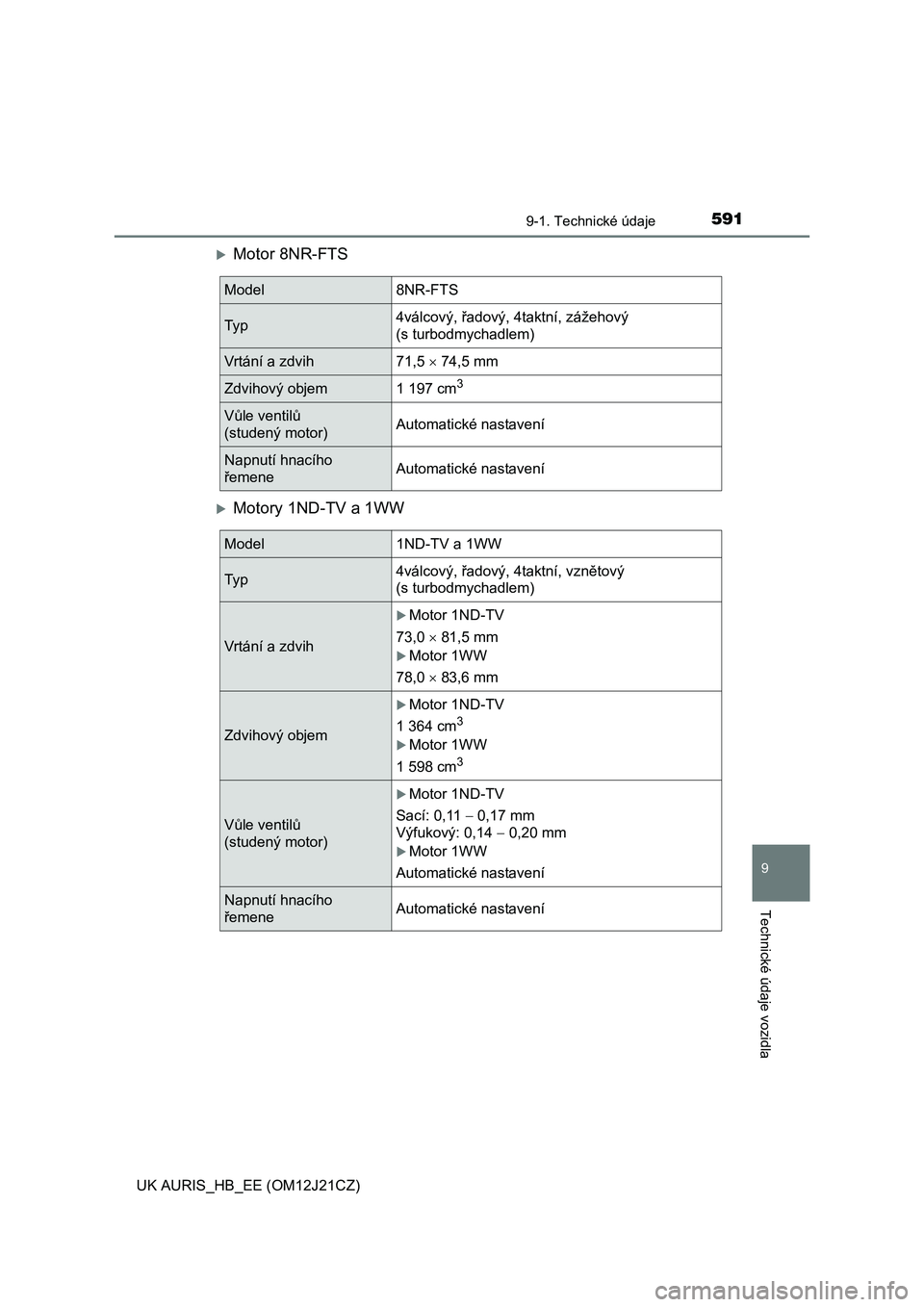

5919-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
Motor 8NR-FTS
Motory 1ND-TV a 1WW
Model 8NR-FTS
Ty p4válcový, řadový, 4taktní, zážehový
(s turbodmychadlem)
Vrtání a zdvih 71,5  74,5 mm
Zdvihový objem 1 197 cm3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího
řemeneAutomatické nastavení
Model 1ND-TV a 1WW
Ty p4válcový, řadový, 4taktní, vznětový
(s turbodmychadlem)
Vrtání a zdvih
Motor 1ND-TV
73,0  81,5 mm
Motor 1WW
78,0  83,6 mm
Zdvihový objem
Motor 1ND-TV
1 364 cm
3
Motor 1WW
1 598 cm
3
Vůle ventilů
(studený motor)
Motor 1ND-TV
Sací: 0,11 0,17 mm
Výfukový: 0,14  0,20 mm
Motor 1WW
Automatické nastavení
Napnutí hnacího
řemeneAutomatické nastavení

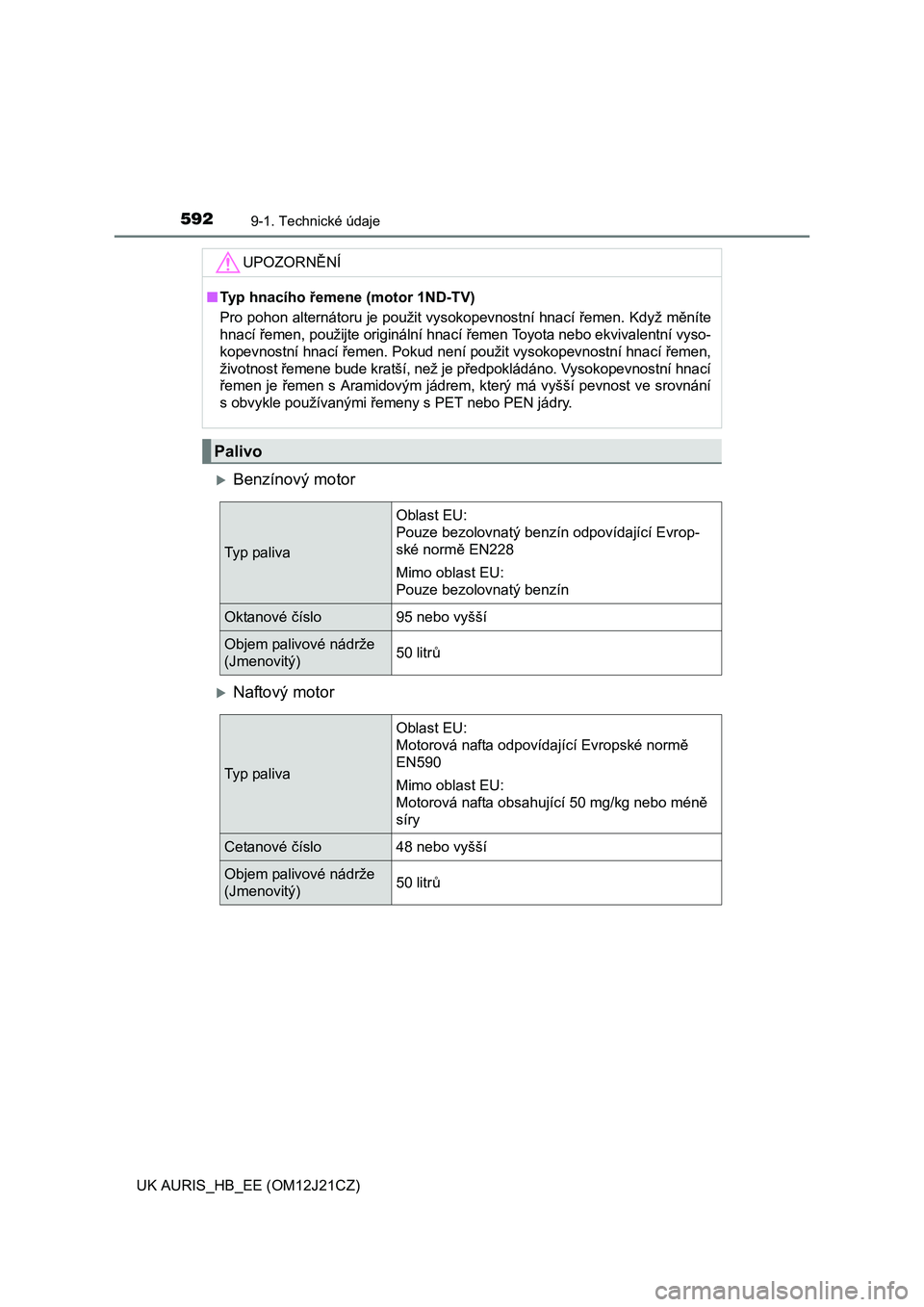

5929-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
Benzínový motor
Naftový motor
UPOZORNĚNÍ
■Typ hnacího řemene (motor 1ND-TV)
Pro pohon alternátoru je použit vysokopevnostní hnací řemen. Když měníte
hnací řemen, použijte originální hnací řemen Toyota nebo ekvivalentní vyso-
kopevnostní hnací řemen. Pokud není použit vysokopevnostní hnací řemen,
životnost řemene bude kratší, než je předpokládáno. Vysokopevnostní hnací
řemen je řemen s Aramidovým jádrem, který má vyšší pevnost ve srovnání
s obvykle používanými řemeny s PET nebo PEN jádry.
Palivo
Ty p pa l i v a
Oblast EU:
Pouze bezolovnatý benzín odpovídající Evrop-
ské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50 litrů
Ty p pa l i v a
Oblast EU:
Motorová nafta odpovídající Evropské normě
EN590
Mimo oblast EU:
Motorová nafta obsahující 50 mg/kg nebo méně
síry
Cetanové číslo48 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50 litrů

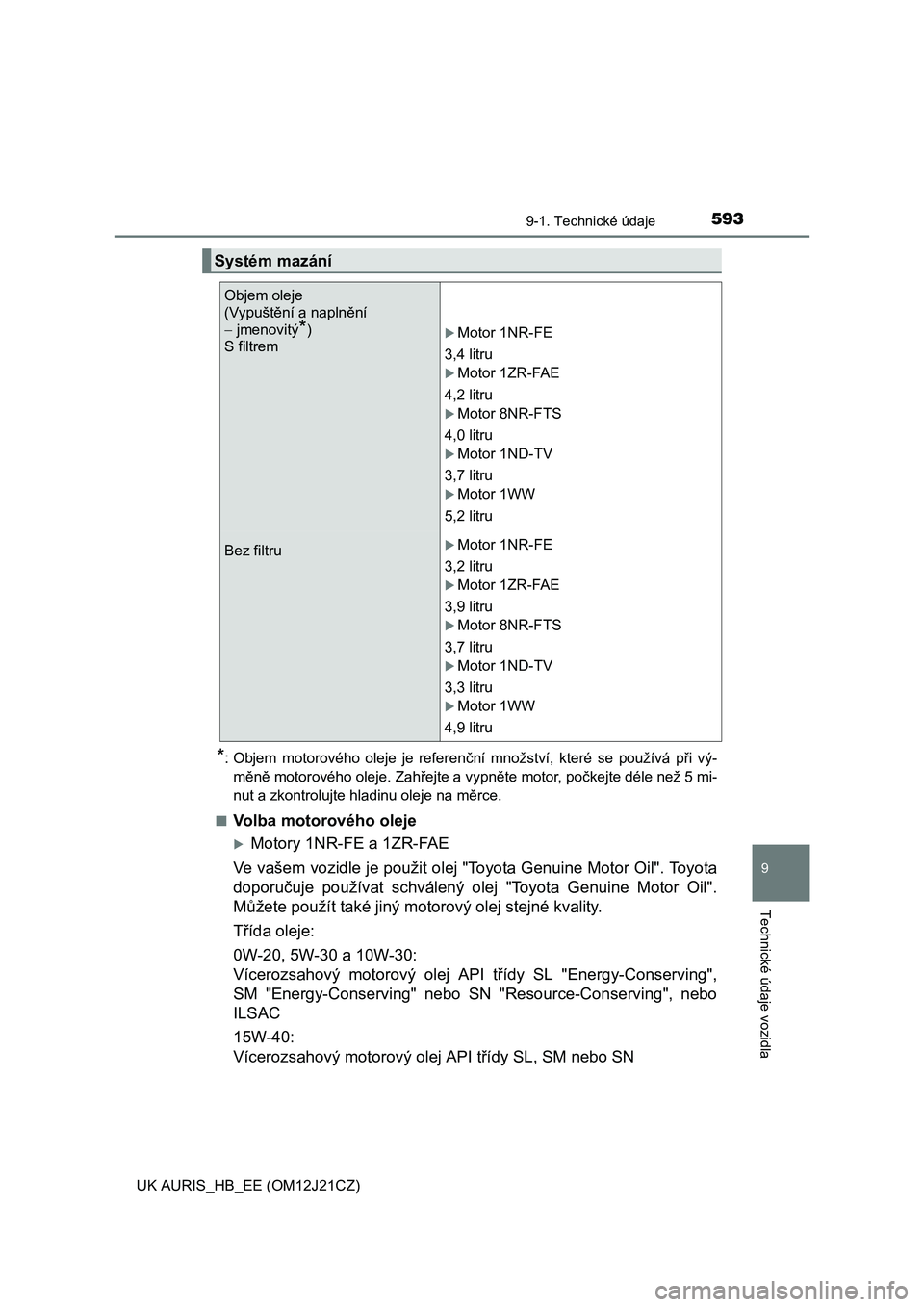

5939-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte motor, počkejte déle než 5 mi-
nut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Motory 1NR-FE a 1ZR-FAE
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Systém mazání
Objem oleje
(Vypuštění a naplnění
 jmenovitý
*)
S filtremMotor 1NR-FE
3,4 litru
Motor 1ZR-FAE
4,2 litru
Motor 8NR-FTS
4,0 litru
Motor 1ND-TV
3,7 litru
Motor 1WW
5,2 litru
Bez filtruMotor 1NR-FE
3,2 litru
Motor 1ZR-FAE
3,9 litru
Motor 8NR-FTS
3,7 litru
Motor 1ND-TV
3,3 litru
Motor 1WW
4,9 litru

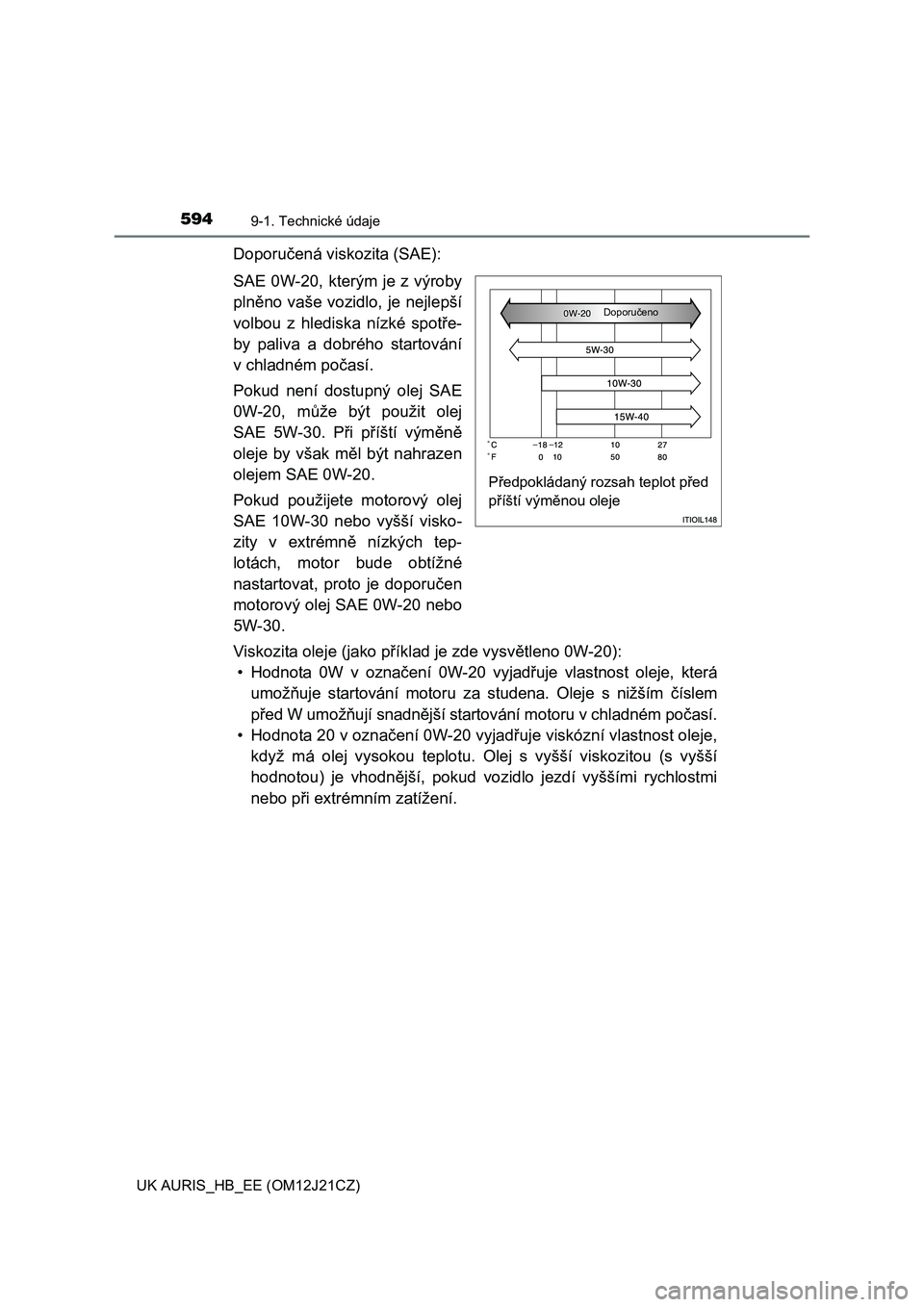

5949-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší visko-
zity v extrémně nízkých tep-
lotách, motor bude obtížné
nastartovat, proto je doporučen
motorový olej SAE 0W-20 nebo
5W-30.
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

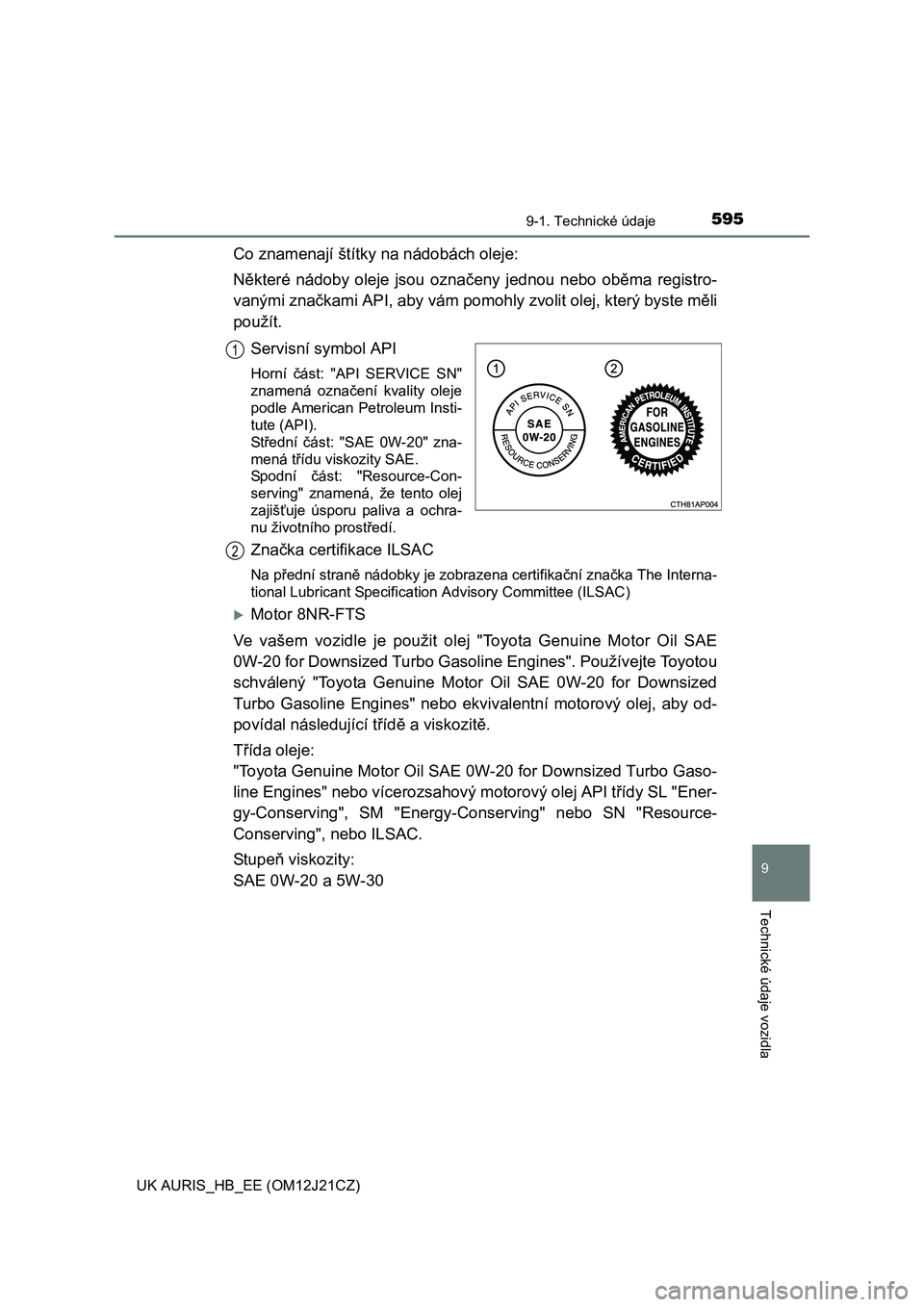

5959-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
Motor 8NR-FTS
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo Gasoline Engines". Používejte Toyotou
schválený "Toyota Genuine Motor Oil SAE 0W-20 for Downsized
Turbo Gasoline Engines" nebo ekvivalentní motorový olej, aby od-
povídal následující třídě a viskozitě.
Třída oleje:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines" nebo vícerozsahový motorový olej API třídy SL "Ener-
gy-Conserving", SM "Energy-Conserving" nebo SN "Resource-
Conserving", nebo ILSAC.
St up eň viskozity:
SAE 0W-20 a 5W-30
1
2

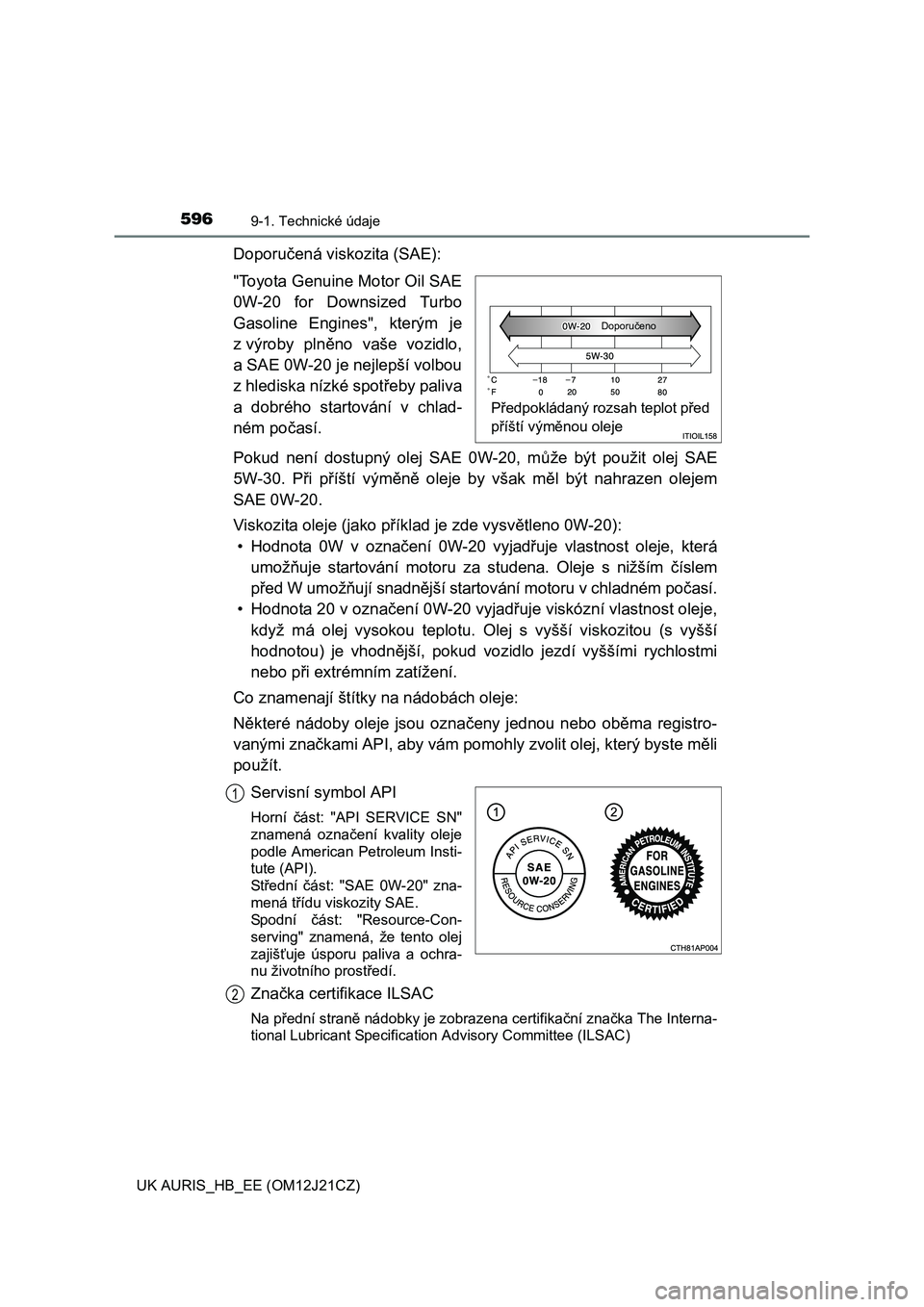

5969-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
Doporučená viskozita (SAE):
"Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines", kterým je
z výroby plněno vaše vozidlo,
a SAE 0W-20 je nejlepší volbou
z hlediska nízké spotřeby paliva
a dobrého startování v chlad-
ném počasí.
Pokud není dostupný olej SAE 0W-20, může být použit olej SAE
5W-30. Při příští výměně oleje by však měl být nahrazen olejem
SAE 0W-20.
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno
1
2

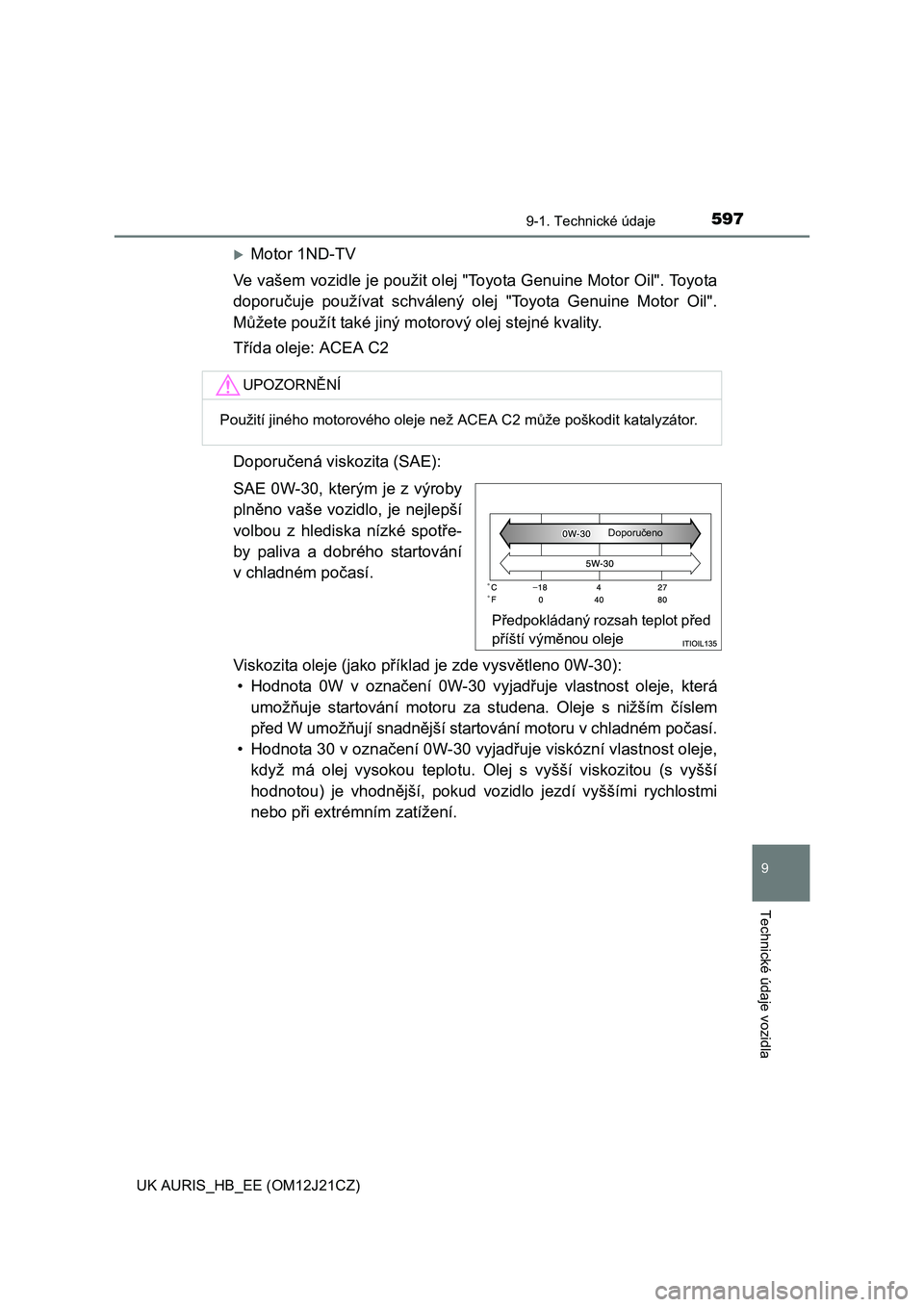

5979-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
Motor 1ND-TV
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

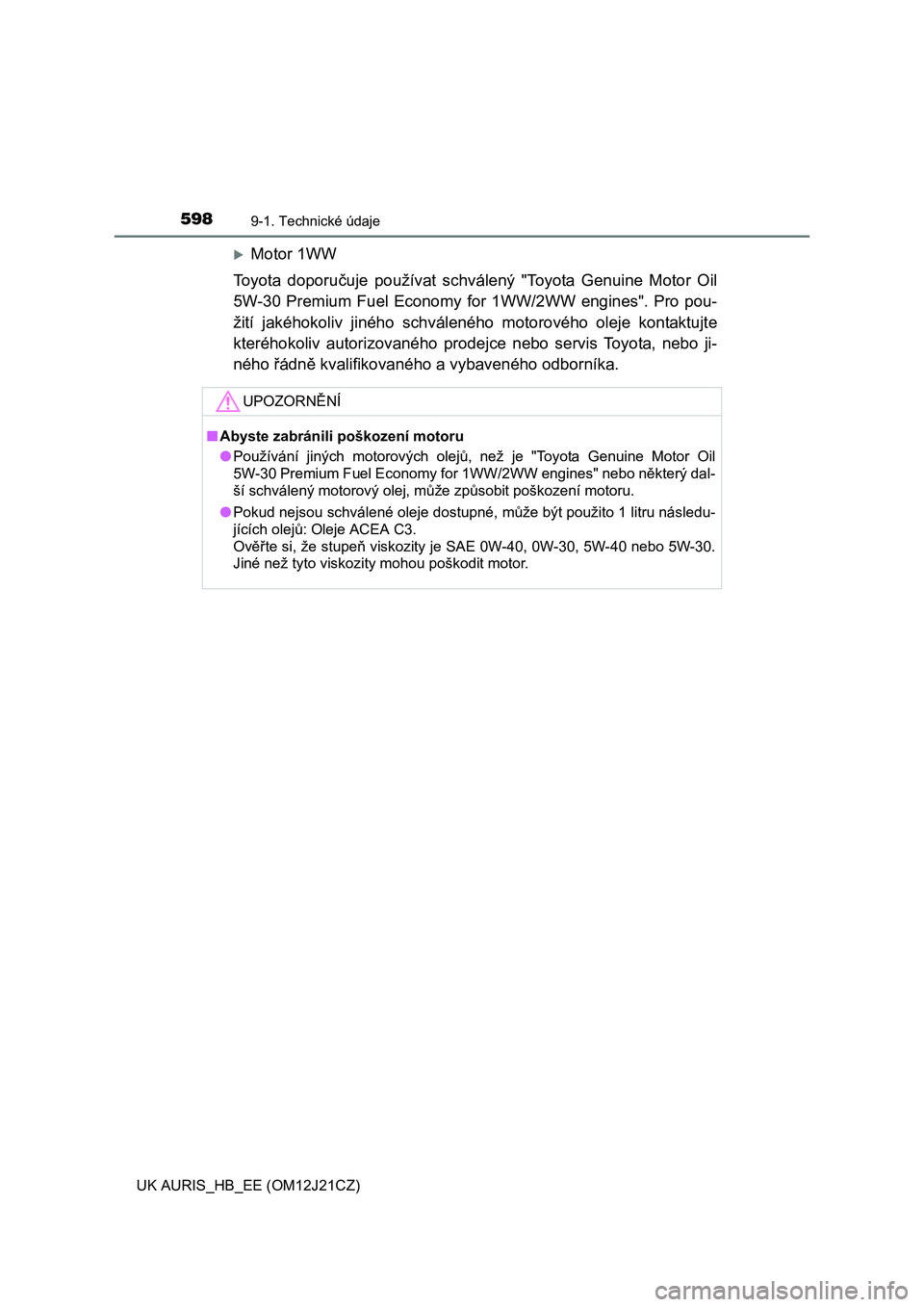

5989-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
Motor 1WW
Toyota doporučuje používat schválený "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines". Pro pou-
žití jakéhokoliv jiného schváleného motorového oleje kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru
●Používání jiných motorových olejů, než je "Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines" nebo některý dal-
ší schválený motorový olej, může způsobit poškození motoru.
●Pokud nejsou schválené oleje dostupné, může být použito 1 litru následu-
jících olejů: Oleje ACEA C3.
Ověřte si, že stupeň viskozity je SAE 0W-40, 0W-30, 5W-40 nebo 5W-30.
Jiné než tyto viskozity mohou poškodit motor.

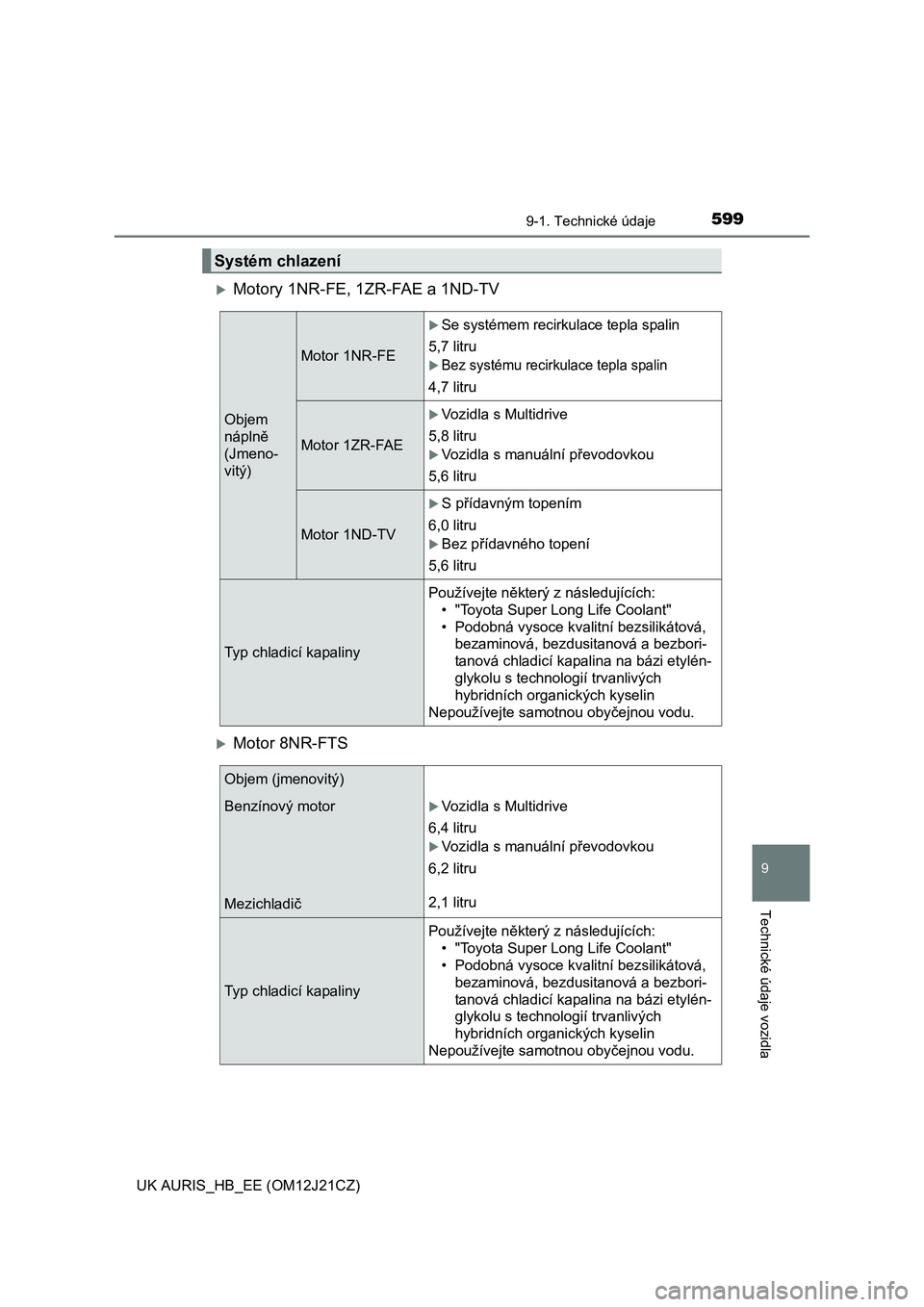

5999-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
9
Technické údaje vozidla
Motory 1NR-FE, 1ZR-FAE a 1ND-TV
Motor 8NR-FTS
Systém chlazení
Objem
náplně
(Jmeno-
vitý)
Motor 1NR-FE
Se systémem recirkulace tepla spalin
5,7 litru
Bez systému recirkulace tepla spalin
4,7 litru
Motor 1ZR-FAE
Vozidla s Multidrive
5,8 litru
Vozidla s manuální převodovkou
5,6 litru
Motor 1ND-TV
S přídavným topením
6,0 litru
Bez přídavného topení
5,6 litru
Typ chladicí kapalinyPoužívejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Objem (jmenovitý)
Benzínový motor
MezichladičVozidla s Multidrive
6,4 litru
Vozidla s manuální převodovkou
6,2 litru
2,1 litru
Typ chladicí kapalinyPoužívejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladicí kapalina na bázi etylén-
glykolu s technologií trvanlivých
hybridních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.

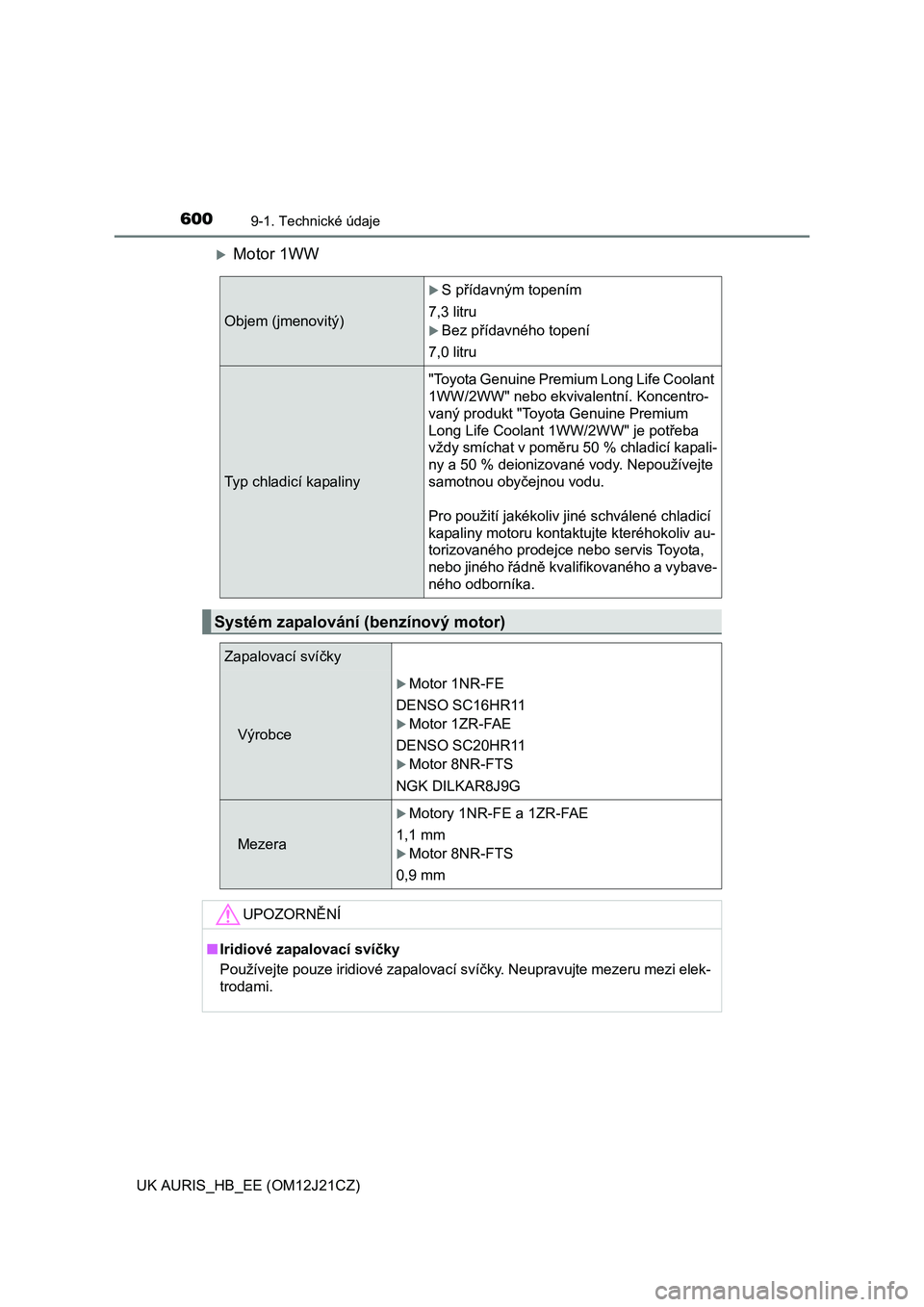

6009-1. Technické údaje
UK AURIS_HB_EE (OM12J21CZ)
Motor 1WW
Objem (jmenovitý)
S přídavným topením
7,3 litru
Bez přídavného topení
7,0 litru
Typ chladicí kapaliny"Toyota Genuine Premium Long Life Coolant
1WW/2WW" nebo ekvivalentní. Koncentro-
vaný produkt "Toyota Genuine Premium
Long Life Coolant 1WW/2WW" je potřeba
vždy smíchat v poměru 50 % chladicí kapali-
ny a 50 % deionizované vody. Nepoužívejte
samotnou obyčejnou vodu.
Pro použití jakékoliv jiné schválené chladicí
kapaliny motoru kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybave-
ného odborníka.
Systém zapalování (benzínový motor)
Zapalovací svíčky
Výrobce
Motor 1NR-FE
DENSO SC16HR11
Motor 1ZR-FAE
DENSO SC20HR11
Motor 8NR-FTS
NGK DILKAR8J9G
Mezera
Motory 1NR-FE a 1ZR-FAE
1,1 mm
Motor 8NR-FTS
0,9 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.
