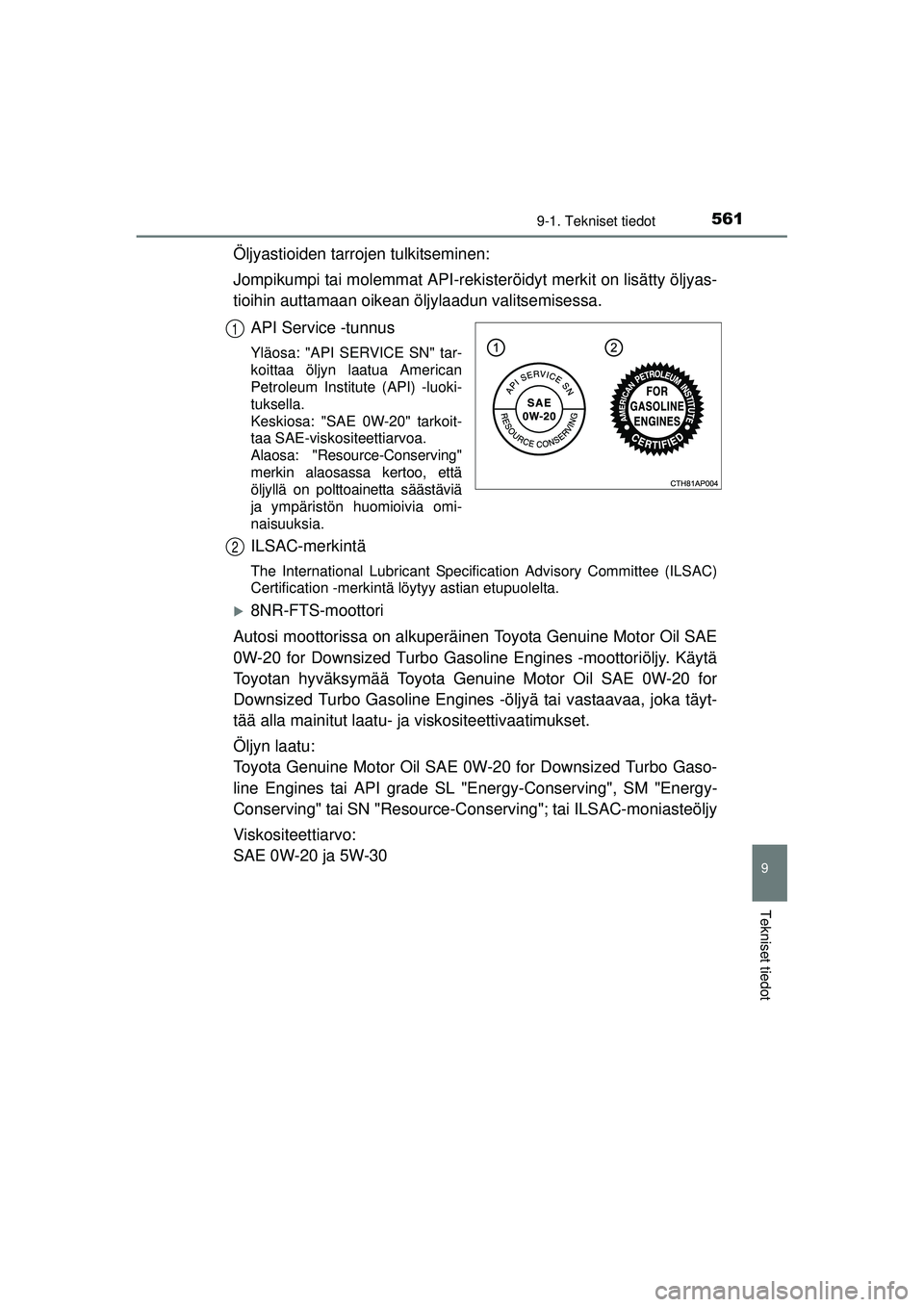

TOYOTA AURIS 2016 Omistajan Käsikirja (in Finnish)

5619-1. Tekniset tiedot
OM12J21FI
9
Tekniset tiedot
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekisteröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
X8NR-FTS-moottori
Autosi moottorissa on alkuperäinen Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo Gasoline Engines -moottoriöljy. Käytä
Toyotan hyväksymää Toyota Genuine Motor Oil SAE 0W-20 for
Downsized Turbo Gasoline Engines -öljyä tai vastaavaa, joka täyt-
tää alla mainitut laatu- ja viskositeettivaatimukset.
Öljyn laatu:
Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines tai API grade SL "Energy-Conserving", SM "Energy-
Conserving" tai SN "Resource-Conserving"; tai ILSAC-moniasteöljy
Viskositeettiarvo:
SAE 0W-20 ja 5W-30
1
2
OM12J21FI.book Page 561 Saturday, August 22, 2015 10:40 AM

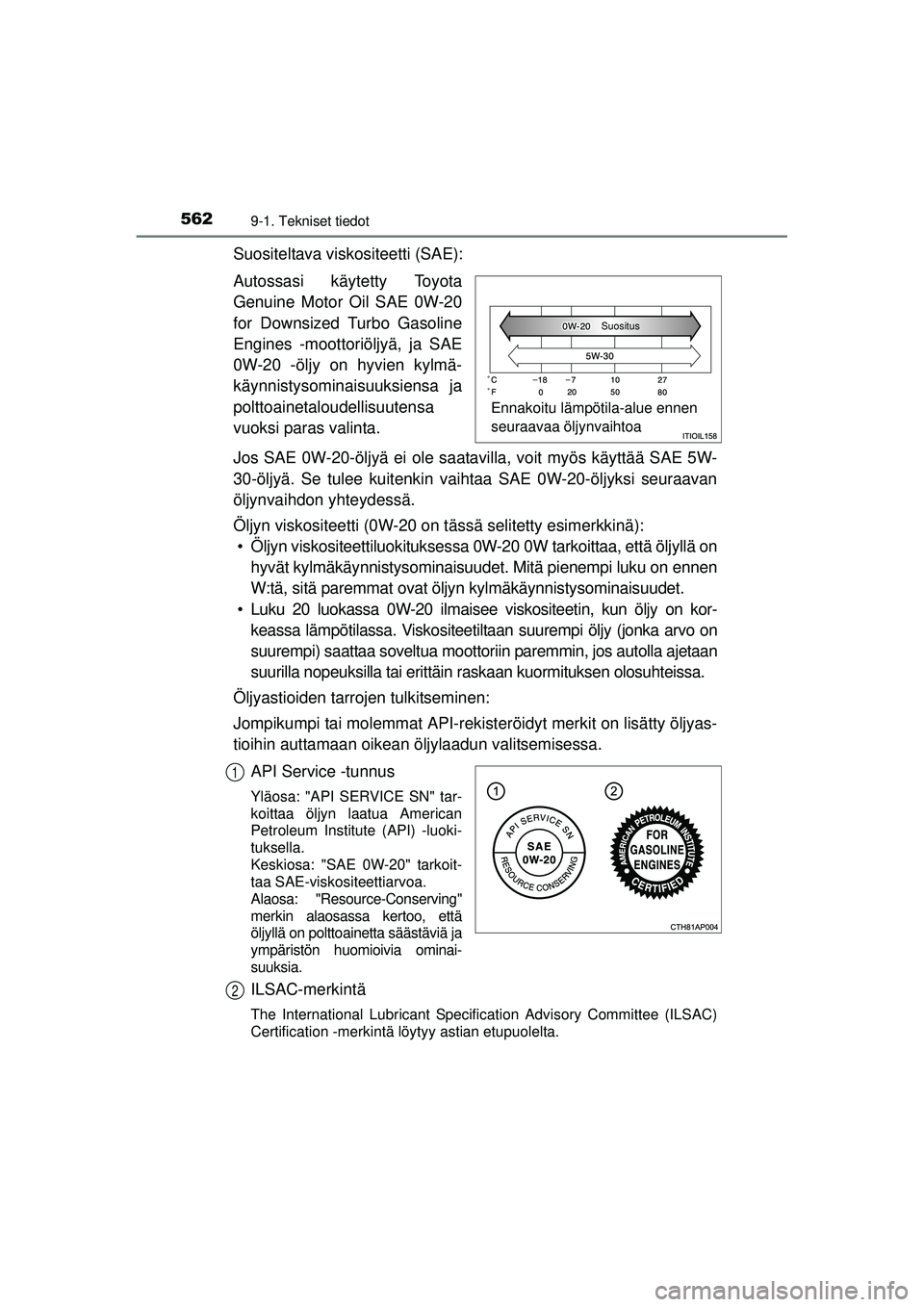

5629-1. Tekniset tiedot
OM12J21FI
Suositeltava viskositeetti (SAE):
Autossasi käytetty Toyota
Genuine Motor Oil SAE 0W-20
for Downsized Turbo Gasoline
Engines -moottoriöljyä, ja SAE
0W-20 -öljy on hyvien kylmä-
käynnistysominaisuuksiensa ja
polttoainetaloudellisuutensa
vuoksi paras valinta.
Jos SAE 0W-20-öljyä ei ole saatavilla, voit myös käyttää SAE 5W-
30-öljyä. Se tulee kuitenkin vaihtaa SAE 0W-20-öljyksi seuraavan
öljynvaihdon yhteydessä.
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluokituksessa 0W-20 0W tarkoittaa, että öljyllä on hyvät kylmäkäynnistysominaisuudet. Mitä pienempi luku on ennen
W:tä, sitä paremmat ovat ö ljyn kylmäkäynnistysominaisuudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor- keassa lämpötilassa. Viskositeetiltaan suurempi öljy (jonka arvo on
suurempi) saattaa soveltua moottoriin paremmin, jos autolla ajetaan
suurilla nopeuksilla tai erittäin raskaan kuormituksen olosuhteissa.
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekist eröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä ja
ympäristön huomioivia ominai-
suuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
1
2
OM12J21FI.book Page 562 Saturday, August 22, 2015 10:40 AM

5639-1. Tekniset tiedot
OM12J21FI
9
Tekniset tiedot
X1ND-TV-moottori
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -öljyn käyttämistä.
Muita vastaavan laatuisia öljyjä voidaan myös käyttää.
Öljyn laatu: ACEA C2
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-30
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Öljyn viskositeetti (0W-30 on tässä selitetty esimerkkinä):
• Öljyn viskositeettiluokituksessa 0W-30 0W tarkoittaa, että öljyllä on hyvät kylmäkäynnistysominaisuudet. Mitä pienempi luku on ennen
W:tä, sitä paremmat ovat ö ljyn kylmäkäynnistysominaisuudet.
• Luku 30 luokassa 0W-30 ilmaisee viskositeetin, kun öljy on kor- keassa lämpötilassa. Viskositeetiltaan suurempi öljy (jonka arvo on
suurempi) saattaa soveltua moottoriin paremmin, jos autolla ajetaan
suurilla nopeuksilla tai erittäin raskaan kuormituksen olosuhteissa.
HUOMAA
Muun moottoriöljyn kuin ACEA C2:n käyttäminen voi vahingoittaa kataly-
saattoria.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
OM12J21FI.book Page 563 Saturday, August 22, 2015 10:40 AM

5649-1. Tekniset tiedot
OM12J21FI
X1WW-moottori
Toyota suosittelee käytettäväksi Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines -moottoriöljyä. Ota
yhteyttä valtuutettuun Toyota-jä lleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon jonkin
muun hyväksytyn vastaavan laatui sen moottoriöljyn soveltuvuu-
desta.
HUOMAA
■ Estääksesi moottoriin kohdistuvat vahingot
● Muun kuin Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for
1WW/2WW engines -moottoriöljyn tai muun hyväksytyn moottoriöljyn
käyttö saattaa vahingoittaa moottoria.
● Jos hyväksyttyjä öljyjä ei ole saatavilla, seuraavia öljyjä seuraavia öljyjä
voidaan lisätä enintään 1 L: ACEA C3 -öljyjä.
Varmistu, että viskositeettiarvo on SAE 0W-40, 0W-30, 5W-40 tai 5W-30.
Muut kuin nämä viskositeettiarvot voivat vahingoittaa moottoria.
OM12J21FI.book Page 564 Saturday, August 22, 2015 10:40 AM

5659-1. Tekniset tiedot
OM12J21FI
9
Tekniset tiedot
X1NR-FE-, 1ZR-FAE- ja 1ND-TV-moottorit
X8NR-FTS-moottori
Jäähdytysjärjestelmä
Tilavuus
(Ohjeelli-
nen)
1NR-FE-moottori
XPakokaasujen lämmön kierrätysjärjestelmällä
5,7 L
XIlman pakokaasujen lämmön kierrätysjär-
jestelmää
4,7 L
1ZR-FAE-moot-
tori
XMultidrive-vaihteistolla varustetut autot
5,8 L
XKäsivalintaisella vaihteistolla varustetut autot
5,6 L
1ND-TV-moottori
XLisälämmittimellä
6,0 L
XIlman lisälämmitintä
5,6 L
Jäähdytysnesteen tyyppi Käytä jompaa kumpaa seuraavista:
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleenigly- kolipohjainen jäähdytysneste, joka ei
sisällä silikaattia, amiinia, nitriittiä tai
boraattia ja jonka pitkäikäisyys perus-
tuu orgaaniseen happoteknologiaan
Älä käytä pelkkää vettä.
Tilavuus (ohjeellinen)
Bensiinimoottori
VälijäähdytinXMultidrive-vaihteistolla varustetut autot
6,4 L
XKäsivalintaisella vaihteis tolla varustetut autot
6,2 L
2,1 L
Jäähdytysnesteen tyyppi Käytä jompaa kumpaa seuraavista:
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglyko- lipohjainen jäähdytysneste, joka ei sisäl-
lä silikaattia, amiinia, nitriittiä tai boraattia
ja jonka pitkäikäisyys perustuu orgaani-
seen happoteknologiaan
Älä käytä pelkkää vettä.
OM12J21FI.book Page 565 Saturday, August 22, 2015 10:40 AM

5669-1. Tekniset tiedot
OM12J21FI
X1WW-moottori
Tilavuus (ohjeellinen)
XLisälämmittimellä
7,3 L
XIlman lisälämmitintä
7,0 L
Jäähdytysnesteen tyyppi Toyota Genuine Premium Long Life Coolant
1WW/2WW -jäähdytysneste tai vastaava.
Toyota Genuine Premium Long Life Coolant
1WW/2WW on tiiviste, joka tulee sekoittaa
suhteessa 50 % jäähdytysnestettä ja 50 %
deionisoitua vettä. Älä käytä pelkkää vettä.
Ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun kor-
jaamoon jonkin muun hyväksytyn vastaa-
van laatuisen moottorin jäähdytysnesteen
soveltuvuudesta.
Sytytysjärjestelmä (bensiinimoottori)
Sytytystulppa
Merkki
X1NR-FE-moottori
DENSO SC16HR11
X1ZR-FAE-moottori
DENSO SC20HR11
X8NR-FTS-moottori
NGK DILKAR8J9G
Kärkiväli
X1NR-FE- ja 1ZR-FAE-moottorit
1,1 mm
X8NR-FTS-moottori
0,9 mm
HUOMAA
■ Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
OM12J21FI.book Page 566 Saturday, August 22, 2015 10:40 AM

5679-1. Tekniset tiedot
OM12J21FI
9
Tekniset tiedot
*: Nestetilavuudet ovat ohjearvoja. Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon.
Sähköjärjestelmä
Akku
Jännite 20 °C
lämpötilassa: 12,6 - 12,8 V Täysi varaus
12,2 - 12,4 V Puoli varaus
11,8 - 12,0 V Purkautunut
(Jännite mitataan 20 minuutin kuluttua moottorin
ja kaikkien valojen sammuttamisesta.)
Latausvirratkorkeintaan 5 A.
Multidrive
Öljytilavuus*7,5 L
Öljyn laatuToyota Genuine CVT Fluid FE
HUOMAA
■
Multidrive-vaihteiston öljytyyppi
Muun kuin alkuperäisen Toyota Genuine CVT Fluid FE -Multidrive-öljyn
käyttö voi huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutu-
misen ja värinää ja viime kädessä vahingoittaa vaihteistoa.
Käsivalintainen vaihteisto
Vaihteistoöljyn määrä
(Ohjeellinen)
X1WW-moottori
2,1 L
XPois lukien 1WW-moottori
2,4 L
Öljyn laatu Käytä jompaa kumpaa seuraavista:
• TOYOTA Genuine Manual Transmis-sion Gear Oil LV
• Muu vaihteistoöljy, joka täyttää vaati-
mukset vaatimukset API GL-4 ja SAE
75W
OM12J21FI.book Page 567 Saturday, August 22, 2015 10:40 AM

5689-1. Tekniset tiedot
OM12J21FI
*1: Polkimen pienin etäisyys lattiasta painettuna 294 N voimalla moottorinkäydessä
*2: Seisontajarruvivun liikevara vedettynä 200 N voimalla
HUOMAA
■ Käsivalintaisen vaihteiston öljy
Huomaa, että riippuen käytetyn vaihteistoöljyn ominaisuuksista tai toiminta-
olosuhteista joutokäyntiääni, vaihtamistuntuma ja/tai polttoainetaloudelli-
suus voi olla erilainen tai huonompi. Toyota suosittelee käyttämään
TOYOTA Genuine Manual Transmission Gear Oil LV -öljyä parhaan suori-
tuskyvyn saavuttamiseksi.
Kytkin
Polkimen vapaaliike 5 - 15 mm
Nesteen laatuSAE J1703 tai FMVSS No.116 DOT 3 tai
SAE J1704 tai FMVSS No.116 DOT 4
Jarrut
Polkimen etäisyys
lattiasta
*1Vähintään 63 mm
Polkimen vapaaliike 1 - 6 mm
Seisontajarruvivun
liikevara
*25 - 8 naksahdusta
Nesteen laatuSAE J1703 tai FMVSS No.116 DOT 3 tai
SAE J1704 tai FMVSS No.116 DOT 4
Ohjaus
VapaaliikeAlle 30 mm
OM12J21FI.book Page 568 Saturday, August 22, 2015 10:40 AM

5699-1. Tekniset tiedot
OM12J21FI
9
Tekniset tiedot
X15-tuumaiset renkaat
*: Rengaspaine on ilmoitettu kuormitustietotarrassa. (→S. 444)
Renkaat ja vanteet
Rengaskoko195/65R15 91H
Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)
Auton nopeusEturengas kPa
(bar)Takarengas
kPa (bar)
Yli 160
km/h
Ty y p pi A*:
260
Ty y p pi B
*:
270
Tyyppi A*:
260
Tyyppi B
*:
270
160 km/h tai alle
Ty y p pi A*:
230
Ty y p pi B
*:
240
Tyyppi A*:
230
Tyyppi B
*:
240
Vanteen koko15 × 6 J
Pyöränmuttereiden
kiristysmomentti103 N•m
OM12J21FI.book Page 569 Saturday, August 22, 2015 10:40 AM

5709-1. Tekniset tiedot
OM12J21FI
X16- ja 17-tuuman renkaat
XKompakti varapyörä
■Vedettäessä perävaunua
Lisää 20,0 kPa (0,2 bar) suositeltuun rengaspaineeseen ja aja alle 100 km/h.
Suomessa suurin sallittu nopeus vedettäessä perävaunua on 80 km/h.
Rengaskoko205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)Auton nopeusEturenkaat
kPa (bar)Takarenkaat
kPa (bar)
Yli 160
km/h260 (2,6)260 (2,6)
160 km/h tai alle230 (2,3)230 (2,3)
Vanteen koko16 × 6 1/2 J (16-tuuman renkaat),
17 × 7 J (17-tuuman renkaat)
Pyöränmuttereiden
kiristysmomentti103 N•m
RengaskokoT125/70D17 98M
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)
420 kPa (4,2 bar)
Vanteen koko17 × 4 T
Pyöränmuttereiden
kiristysmomentti103 N•m
OM12J21FI.book Page 570 Saturday, August 22, 2015 10:40 AM
