4117-3. Arbeten som du kan göra själv
OM12K97SE
7
Underhåll och skötsel

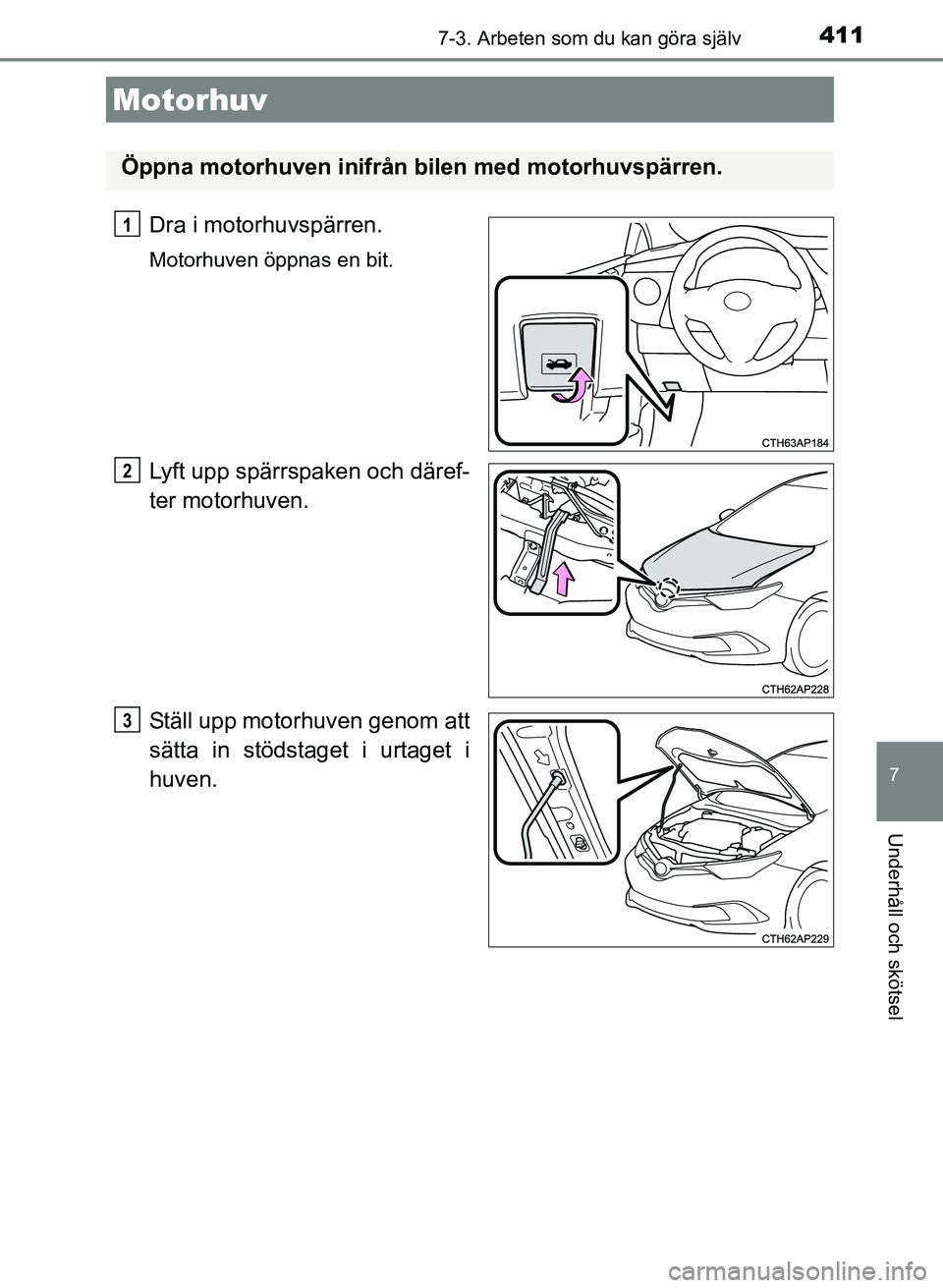

Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Lyft upp spärrspaken och däref-
ter motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Motorhuv
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM12K97SE_Auris.book Page 411 Tuesday, September 20, 2016 3:02 PM

4127-3. Arbeten som du kan göra själv
OM12K97SE
VA R N I N G
nKontroller före körning
Kontrollera att motorhuven är ordentligt stängd och låst.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhuven.
Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM12K97SE_Auris.book Page 412 Tuesday, September 20, 2016 3:02 PM

4137-3. Arbeten som du kan göra själv
OM12K97SE
7
Underhåll och skötsel
uFram
uBak
Ty p A
Ty p B
Placering av garagedomkraft
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på korrekt
sätt i lyftpunkterna. Felaktig placering kan orsaka skada på bilen
eller på människor.
OM12K97SE_Auris.book Page 413 Tuesday, September 20, 2016 3:02 PM

4147-3. Arbeten som du kan göra själv
OM12K97SEn
1NR-FE-motor
Motorrum
Behållare för spolarvätska
( Sid. 432)
Behållare för kylarvätska ( Sid. 426)
Lock till påfy llningshål för
motorolja ( Sid. 422)
Mätsticka för motorolja ( Sid. 419) Batteri (
Sid. 429)
Säkringsbox ( Sid. 454)
Elektrisk kylfläkt
Kondensor ( Sid. 428)
Kylare ( Sid. 428)1
2
3
4
5
6
7
8
9
OM12K97SE_Auris.book Page 414 Tuesday, September 20, 2016 3:02 PM

4157-3. Arbeten som du kan göra själv
OM12K97SE
7
Underhåll och skötsel

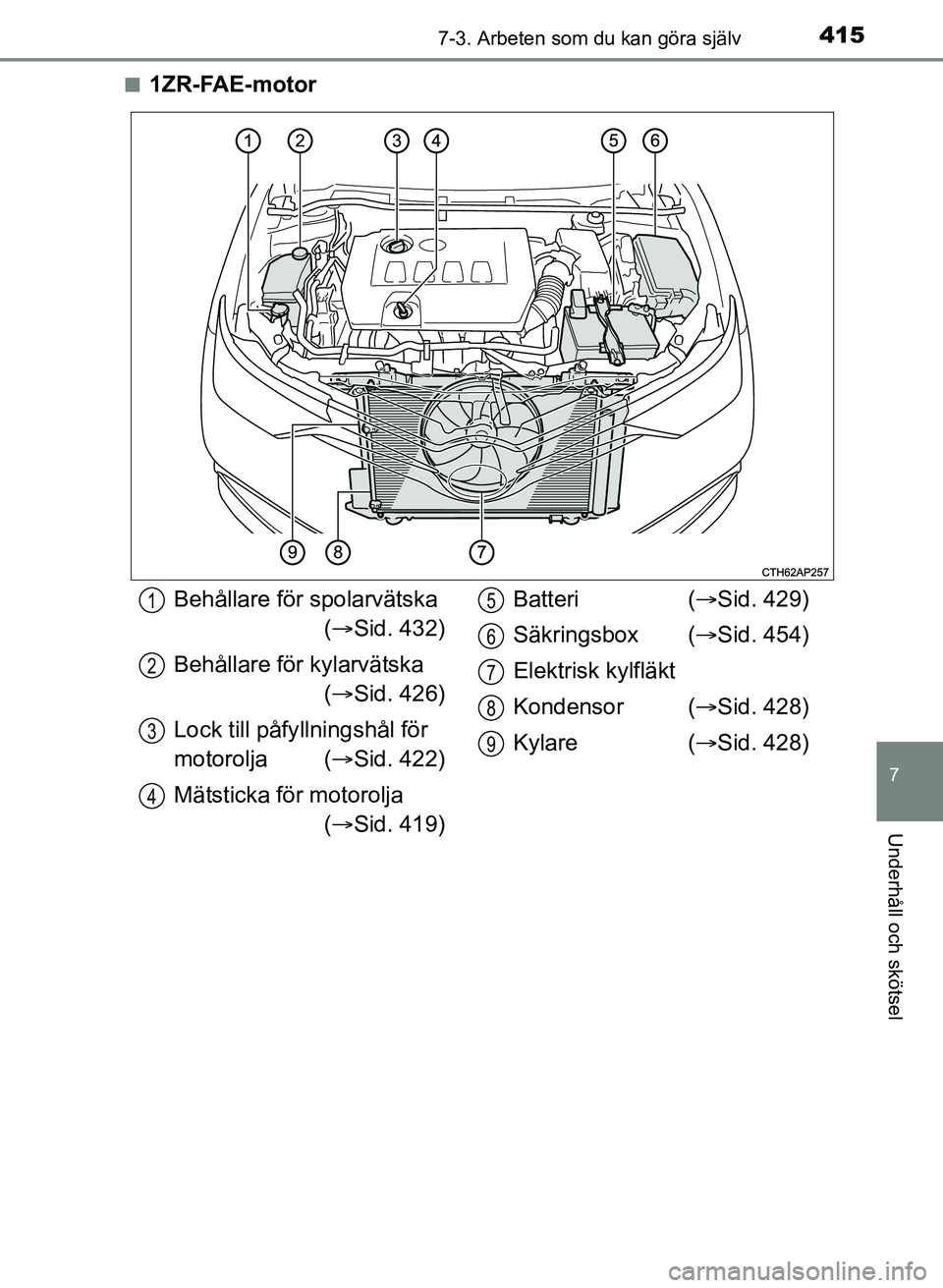

n1ZR-FAE-motor
Behållare för spolarvätska ( Sid. 432)
Behållare för kylarvätska ( Sid. 426)
Lock till påfy llningshål för
motorolja ( Sid. 422)
Mätsticka för motorolja ( Sid. 419) Batteri (
Sid. 429)
Säkringsbox ( Sid. 454)
Elektrisk kylfläkt
Kondensor ( Sid. 428)
Kylare ( Sid. 428)1
2
3
4
5
6
7
8
9
OM12K97SE_Auris.book Page 415 Tuesday, September 20, 2016 3:02 PM

4167-3. Arbeten som du kan göra själv
OM12K97SEn
8NR-FTS-motor
Behållare för kylarvätska
( Sid. 426)
Behållare för kylarvätska ( Sid. 427)
Lock till påfy llningshål för
motorolja ( Sid. 422)
Mätsticka för motorolja ( Sid. 419) Batteri (
Sid. 429)
Säkringsbox ( Sid. 454)
Kylare ( Sid. 428)
Kondensor ( Sid. 428)
Eldrivna kylfläktar
Intercooler
Behållare för spolarvätska ( Sid. 432)1
2
3
4
5
6
7
8
9
10
11
OM12K97SE_Auris.book Page 416 Tuesday, September 20, 2016 3:02 PM

4177-3. Arbeten som du kan göra själv
OM12K97SE
7
Underhåll och skötsel

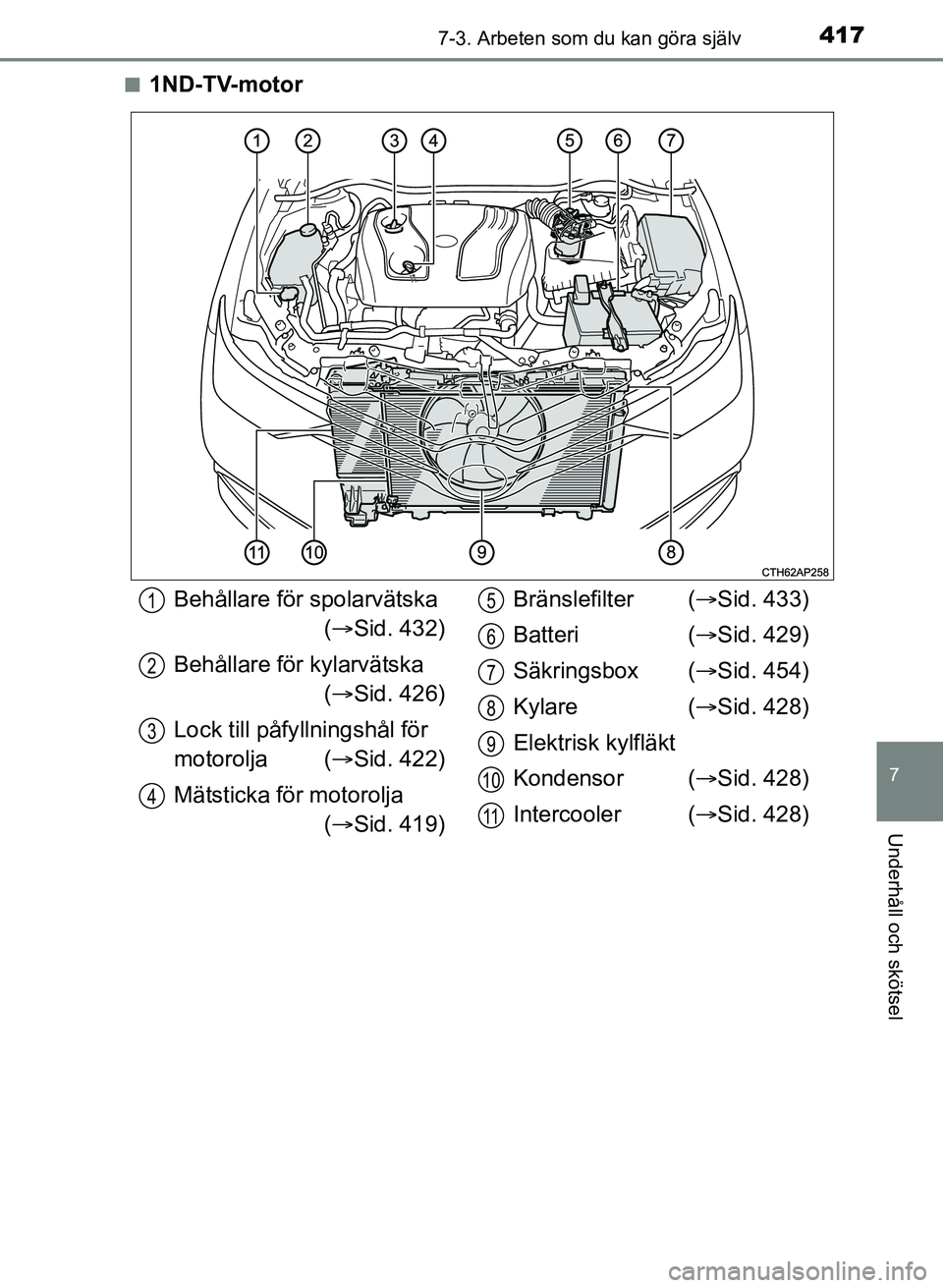

n1ND-TV-motor
Behållare för spolarvätska ( Sid. 432)
Behållare för kylarvätska ( Sid. 426)
Lock till påfy llningshål för
motorolja ( Sid. 422)
Mätsticka för motorolja ( Sid. 419) Bränslefilter (
Sid. 433)
Batteri ( Sid. 429)
Säkringsbox ( Sid. 454)
Kylare ( Sid. 428)
Elektrisk kylfläkt
Kondensor ( Sid. 428)
Intercooler ( Sid. 428)1
2
3
4
5
6
7
8
9
10
11
OM12K97SE_Auris.book Page 417 Tuesday, September 20, 2016 3:02 PM

4187-3. Arbeten som du kan göra själv
OM12K97SEn

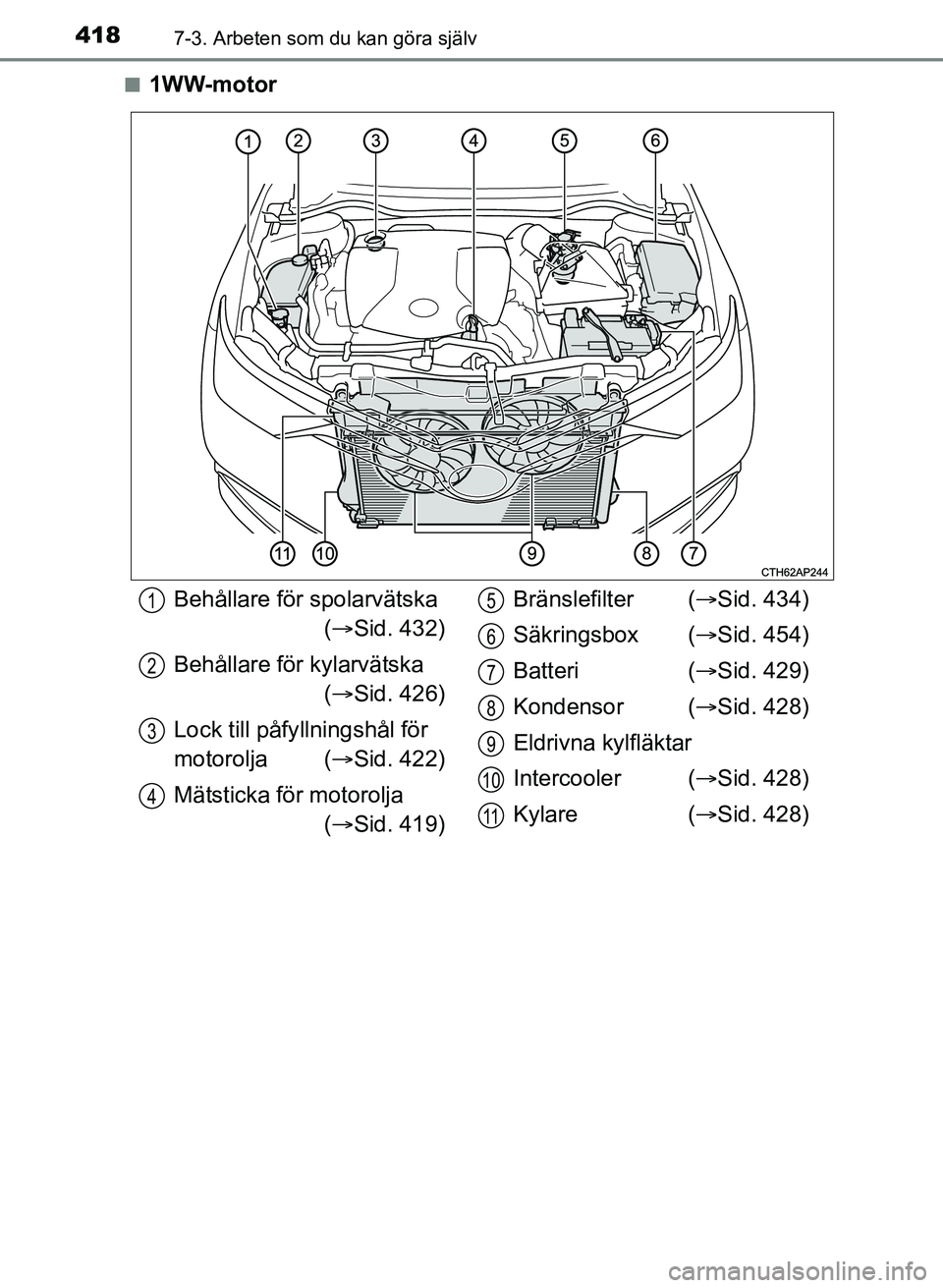

1WW-motor
Behållare för spolarvätska
( Sid. 432)
Behållare för kylarvätska ( Sid. 426)
Lock till påfy llningshål för
motorolja ( Sid. 422)
Mätsticka för motorolja ( Sid. 419) Bränslefilter (
Sid. 434)
Säkringsbox ( Sid. 454)
Batteri ( Sid. 429)
Kondensor ( Sid. 428)
Eldrivna kylfläktar
Intercooler ( Sid. 428)
Kylare ( Sid. 428)1
2
3
4
5
6
7
8
9
10
11
OM12K97SE_Auris.book Page 418 Tuesday, September 20, 2016 3:02 PM

4197-3. Arbeten som du kan göra själv
OM12K97SE
7
Underhåll och skötsel

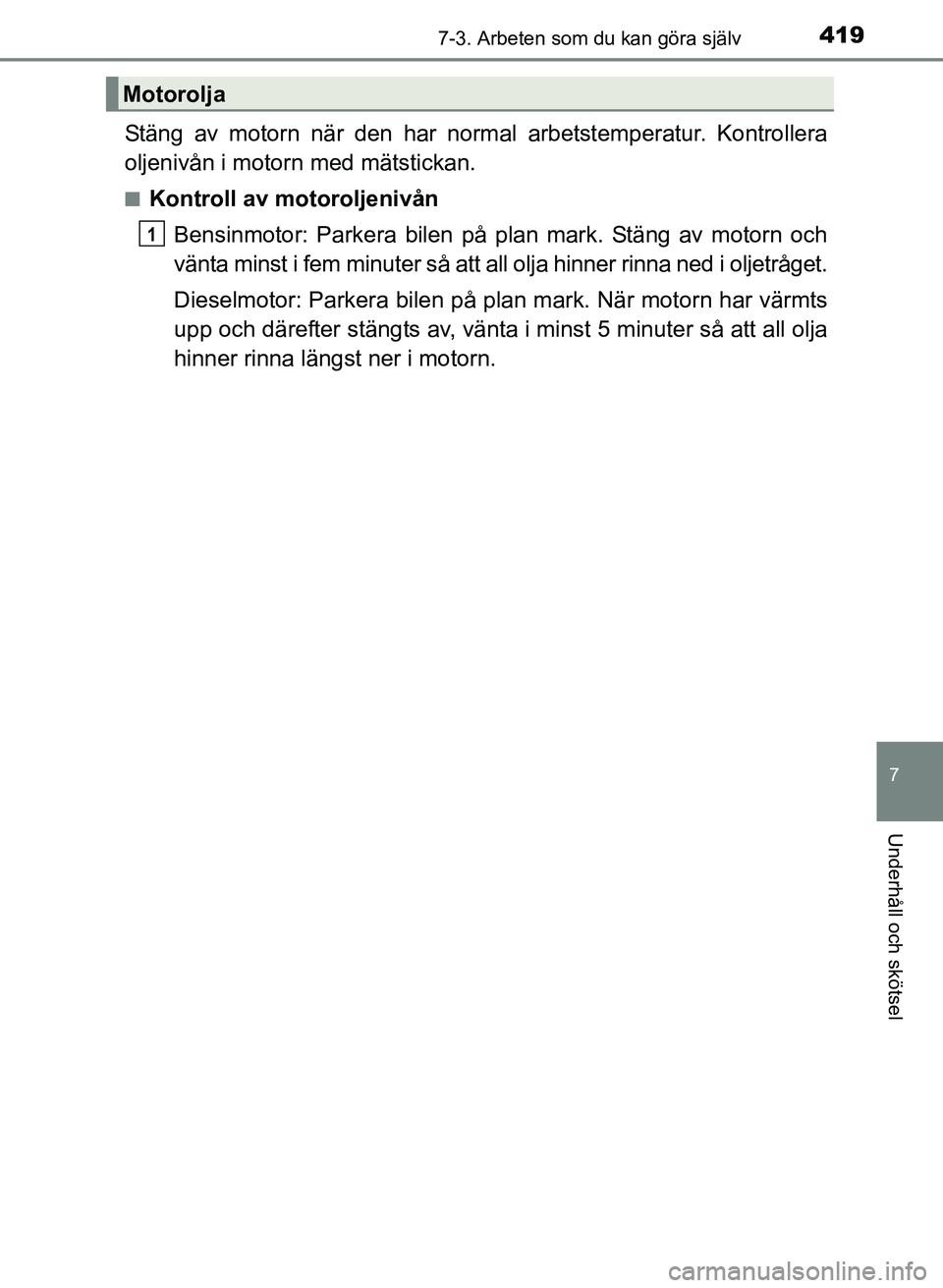

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånBensinmotor: Parkera bilen på plan mark. Stäng av motorn och
vänta minst i fem minuter så att all olja hinner rinna ned i oljetråget.
Dieselmotor: Parkera bilen på plan mark. När motorn har värmts
upp och därefter stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Motorolja
1
OM12K97SE_Auris.book Page 419 Tuesday, September 20, 2016 3:02 PM

4207-3. Arbeten som du kan göra själv
OM12K97SE
Håll en trasa under och dra ut mätstickan.2
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
