sensor TOYOTA AURIS 2017 Bruksanvisningar (in Swedish)

3
1
9 8
7 5 4
3
2
OM12K97SE
6

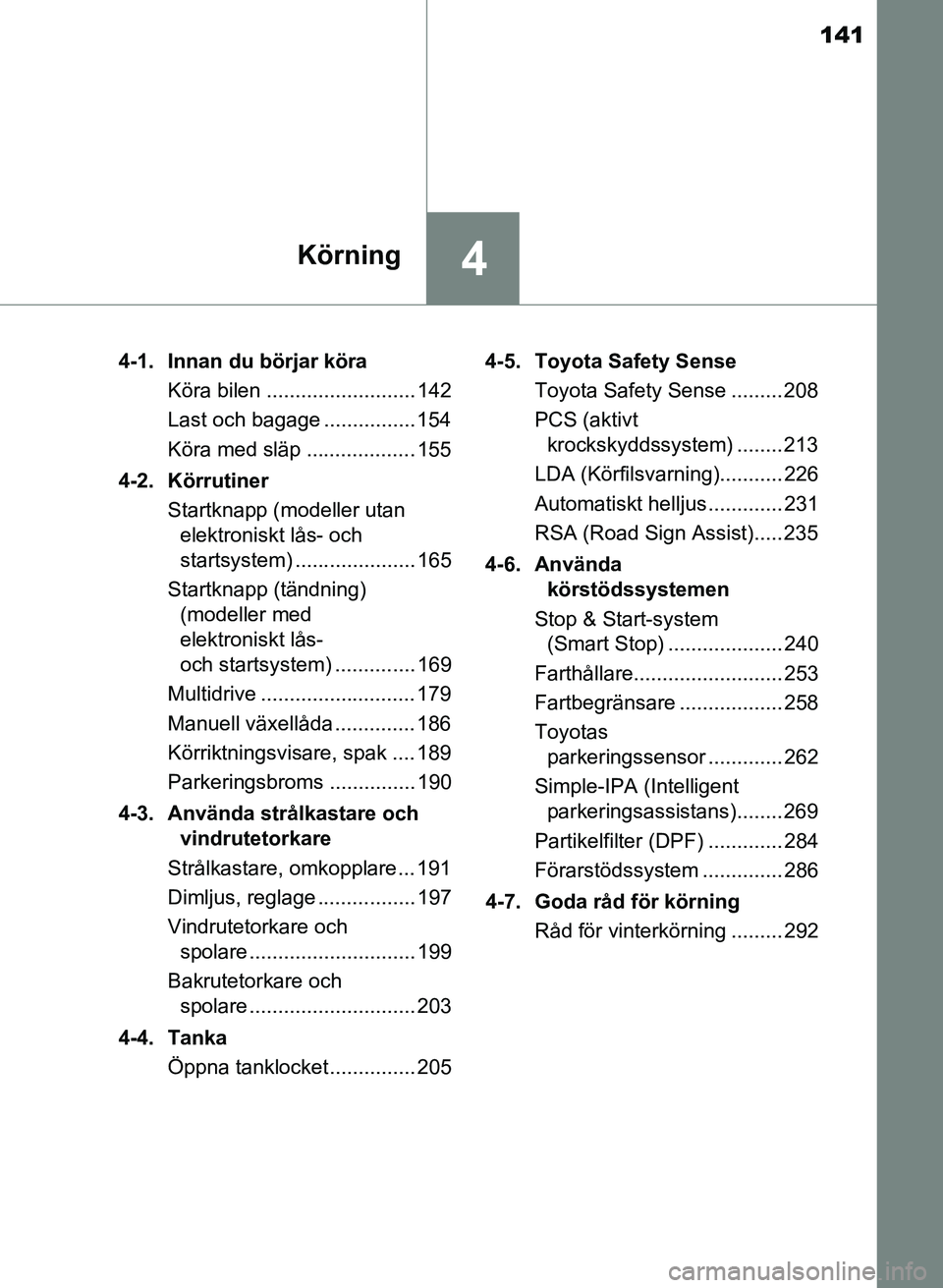

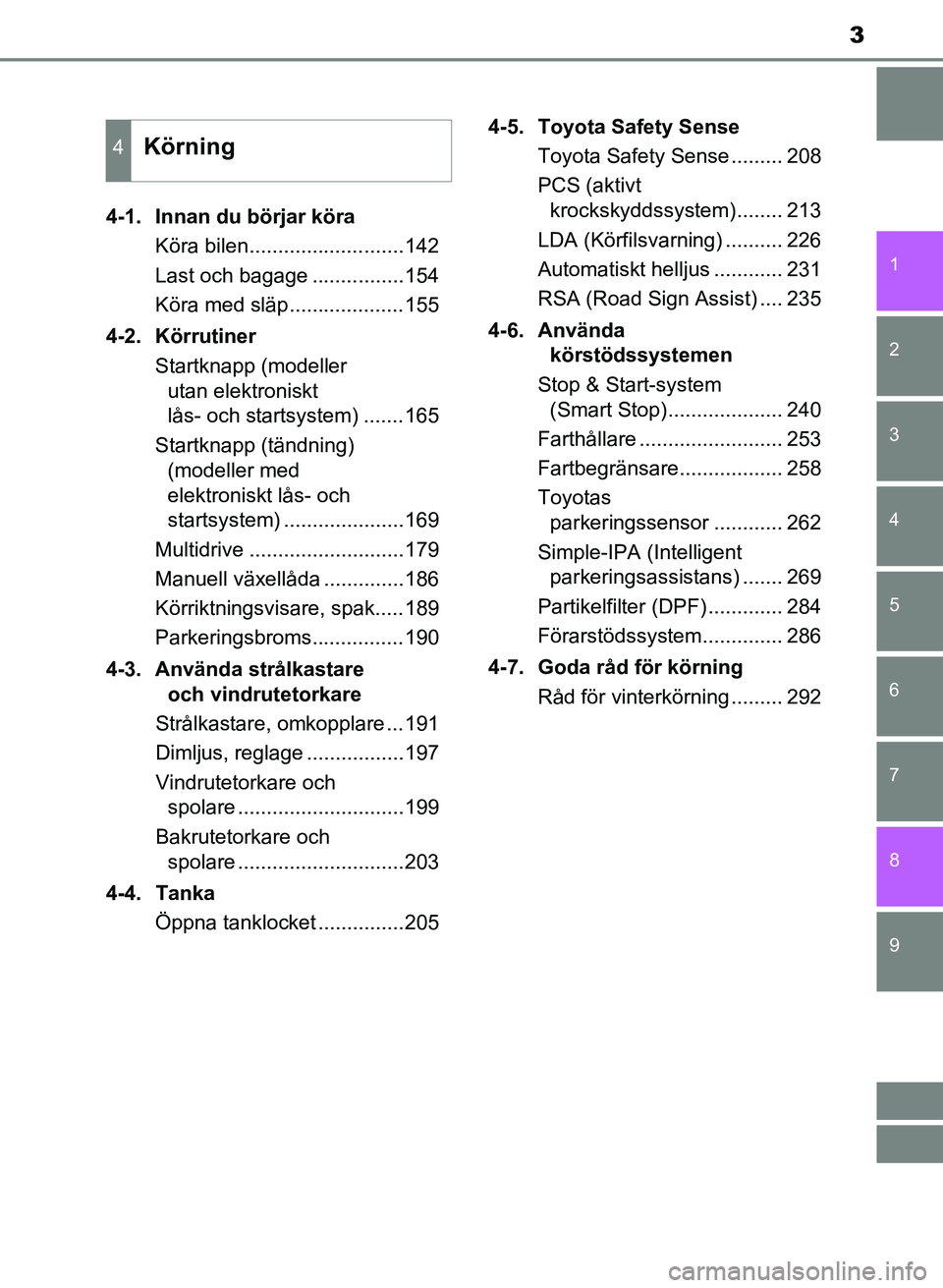

4-1. Innan du börjar köraKöra bilen...........................142
Last och bagage ................154
Köra med släp....................155
4-2. Körrutiner Startknapp (modeller utan elektroniskt
lås- och startsystem) .......165
Startknapp (tändning) (modeller med
elektroniskt lås- och
startsystem) .....................169
Multidrive ...........................179
Manuell växellåda ..............186
Körriktningsvisare, spak.....189
Parkeringsbroms................190
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...191
Dimljus, reglage .................197
Vindrutetorkare och spolare .............................199
Bakrutetorkare och spolare .............................203
4-4. Tanka Öppna tanklocket ...............205 4-5. Toyota Safety Sense
Toyota Safety Sense ......... 208
PCS (aktivt krockskyddssystem)........ 213
LDA (Körfilsvarning) .......... 226
Automatiskt helljus ............ 231
RSA (Road Sign Assist) .... 235
4-6. Använda körstödssystemen
Stop & Start-system (Smart Stop).................... 240
Farthållare ......................... 253
Fartbegränsare.................. 258
Toyotas parkeringssensor ............ 262
Simple-IPA (Intelligent parkeringsassistans) ....... 269
Partikelfilter (DPF) ............. 284
Förarstödssystem.............. 286
4-7. Goda råd för körning Råd för vinterkörning ......... 292
4Körning
OM12K97SE_Auris.book Page 3 Tuesday, September 20, 2016 3:02 PM

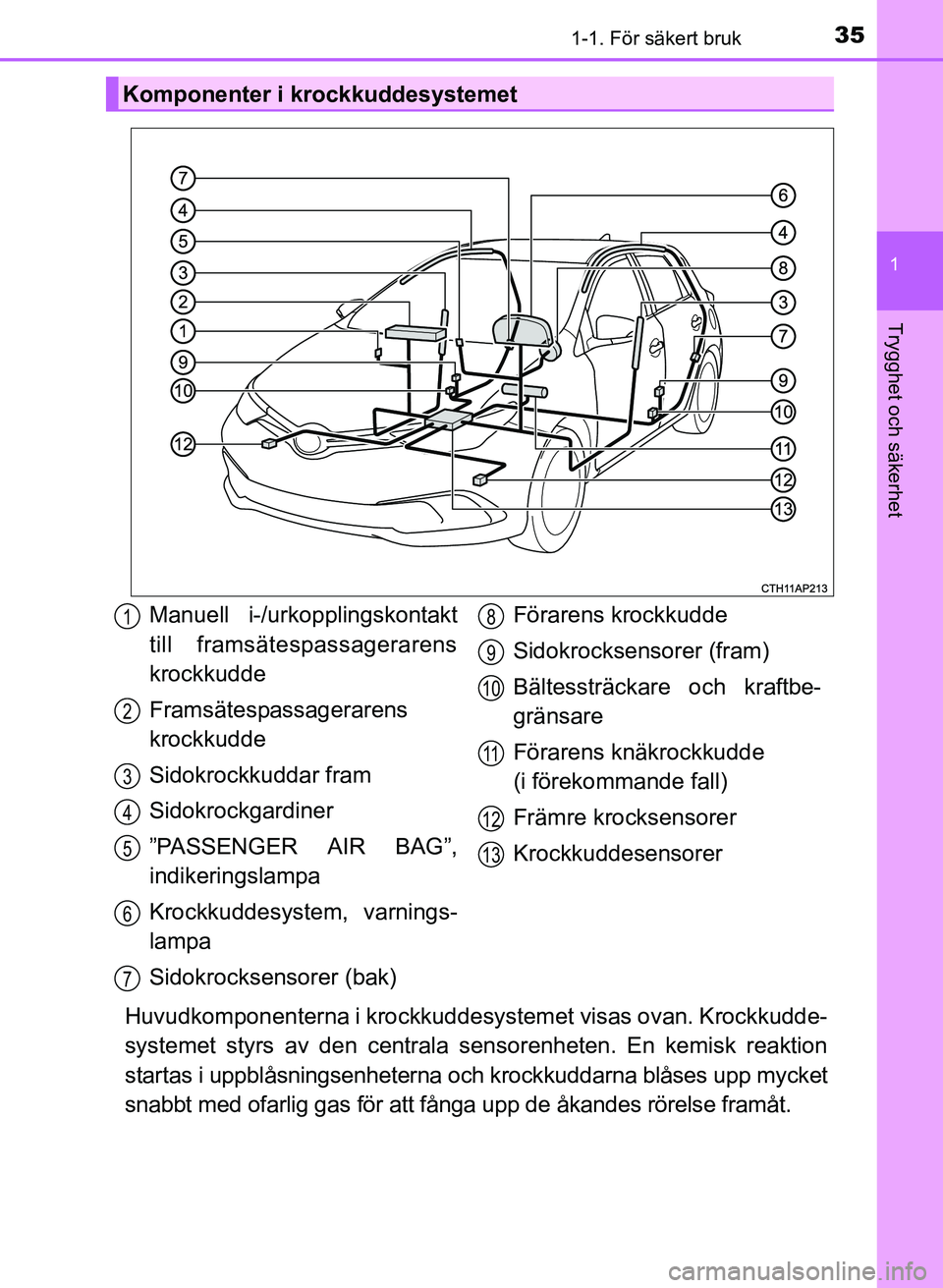

351-1. För säkert bruk
1
Trygghet och säkerhet
OM12K97SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
Sidokrockkuddar fram
Sidokrockgardiner
”PASSENGER AIR BAG”,
indikeringslampa
Krockkuddesystem, varnings-
lampa
Sidokrocksensorer (bak)Förarens krockkudde
Sidokrocksensorer (fram)
Bältessträckare och kraftbe-
gränsare
Förarens knäkrockkudde
(i förekommande fall)
Främre krocksensorer
Krockkuddesensorer1
2
3
4
5
6
7
8
9
10
11
12
13
OM12K97SE_Auris.book Page 35 Tu
esday, September 20, 2016 3:02 PM

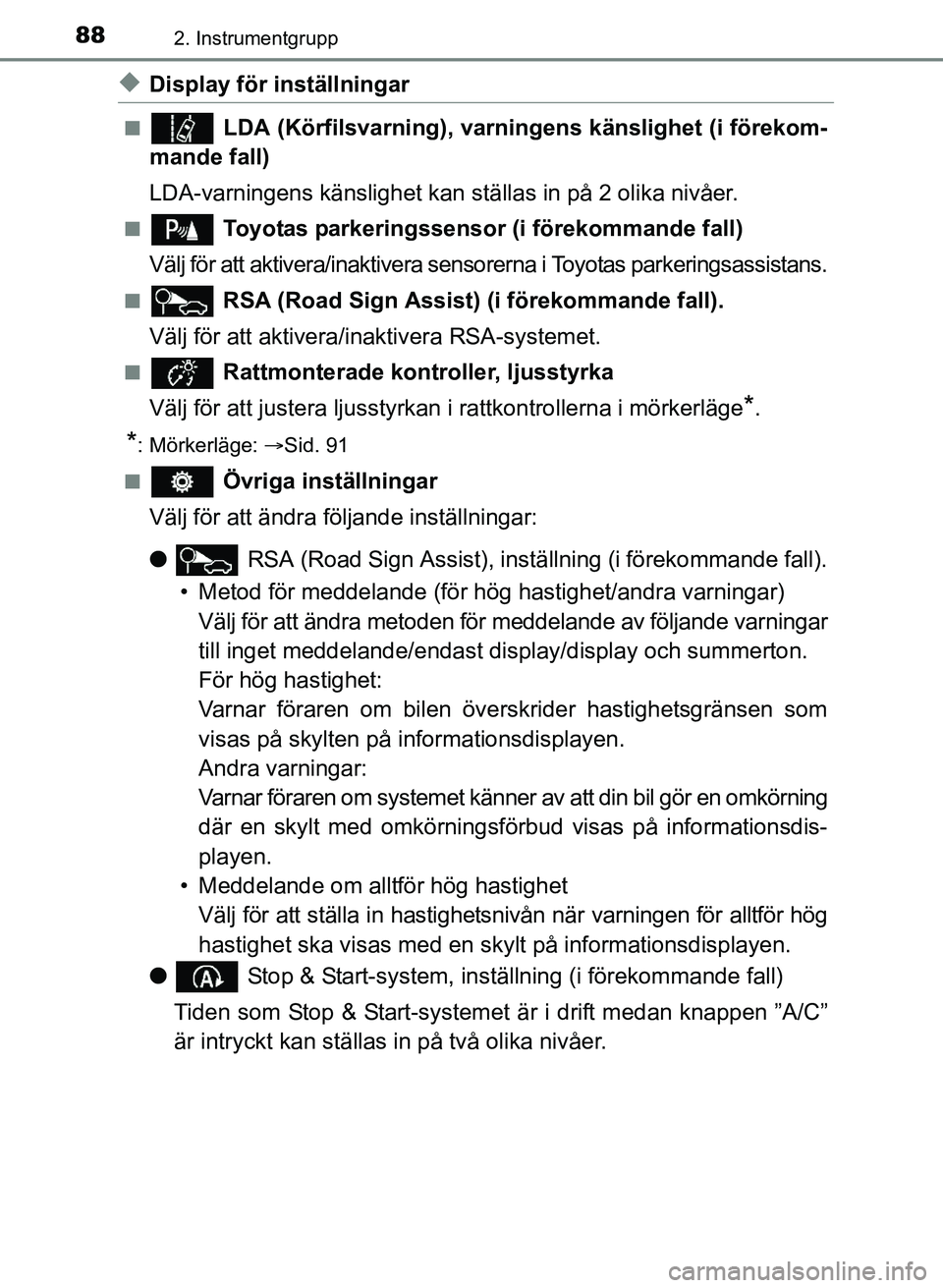

882. Instrumentgrupp
OM12K97SE
uDisplay för inställningar
n LDA (Körfilsvarning), varningens känslighet (i förekom-
mande fall)
LDA-varningens känslighet kan ställas in på 2 olika nivåer.
n Toyotas parkeringssensor (i förekommande fall)
Välj för att aktivera/inaktivera sensorerna i Toyotas parkeringsassistans.
n RSA (Road Sign Assist) (i förekommande fall).
Välj för att aktivera/inaktivera RSA-systemet.
n Rattmonterade kontroller, ljusstyrka
Välj för att justera lju sstyrkan i rattkontrollerna i mörkerläge
*.
*: Mörkerläge: Sid. 91
n
Övriga inställningar
Välj för att ändra följande inställningar:
l RSA (Road Sign Assist), inställning (i förekommande fall).
• Metod för meddelande (för hög hastighet/andra varningar) Välj för att ändra metoden för meddelande av följande varningar
till inget meddelande/endast display/display och summerton.
För hög hastighet:
Varnar föraren om bilen överskrider hastighetsgränsen som
visas på skylten på informationsdisplayen.
Andra varningar:
Varnar föraren om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdis-
playen.
• Meddelande om alltför hög hastighet Välj för att ställa in hastighetsnivån när varningen för alltför hög
hastighet ska visas med en sk ylt på informationsdisplayen.
l Stop & Start-system, inställning (i förekommande fall)
Tiden som Stop & Start-systemet är i drift medan knappen ”A/C”
är intryckt kan ställas in på två olika nivåer.
OM12K97SE_Auris.book Page 88 Tu esday, September 20, 2016 3:02 PM

104
OM12K97SE

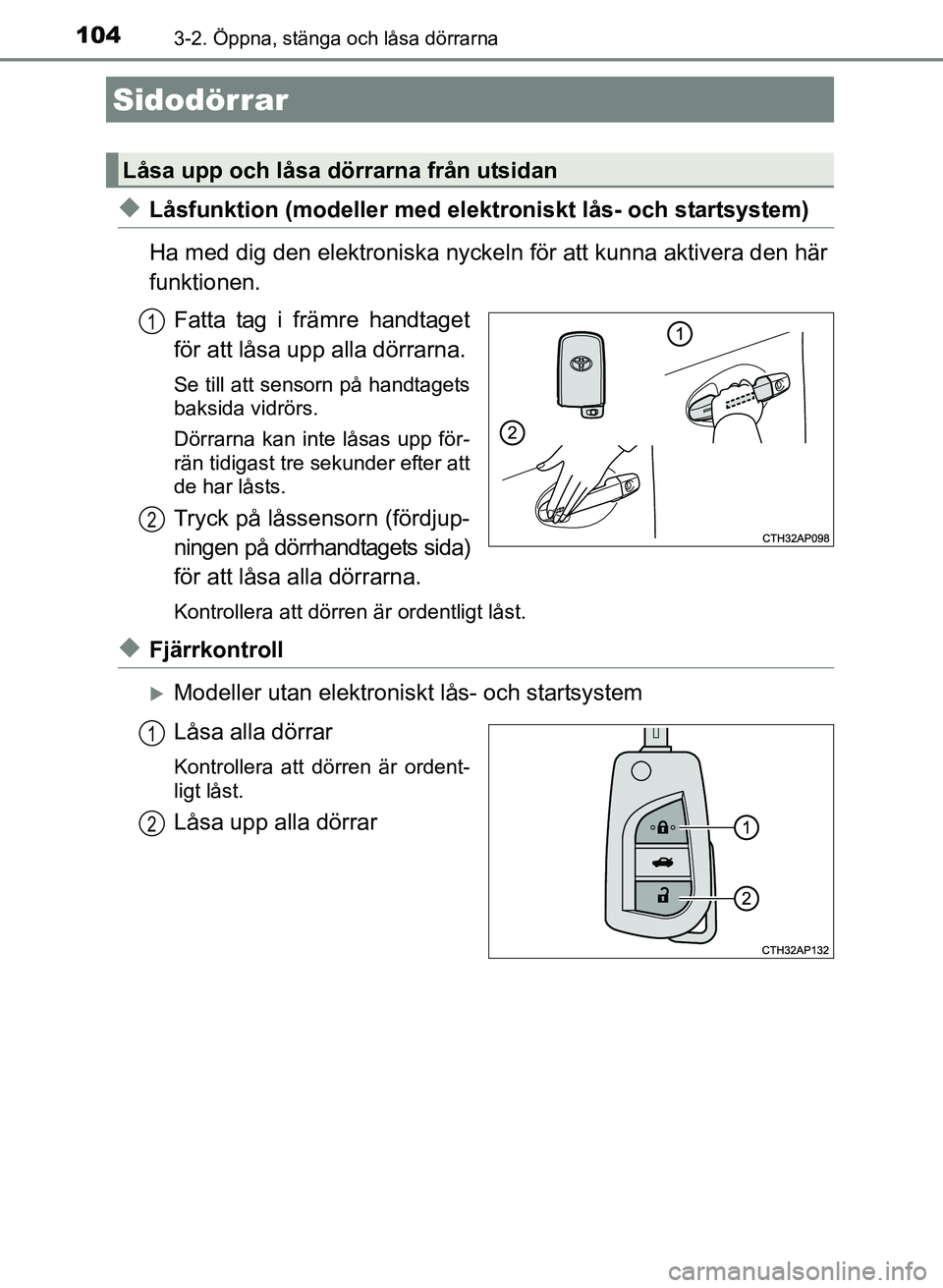

3-2. Öppna, stänga och låsa dörrarna
uLåsfunktion (modeller med elektroniskt lås- och startsystem)
Ha med dig den elektroniska nyckel n för att kunna aktivera den här
funktionen.
Fatta tag i främre handtaget
för att låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast tre sekunder efter att
de har låsts.
Tryck på låssensorn (fördjup-
ningen på dörrhandtagets sida)
för att låsa alla dörrarna.
Kontrollera att dörren är ordentligt låst.
uFjärrkontroll
Modeller utan elektroniskt lås- och startsystem
Låsa alla dörrar
Kontrollera att dörren är ordent-
ligt låst.
Låsa upp alla dörrar
Sidodörrar
Låsa upp och låsa dörrarna från utsidan
1
2
1
2
OM12K97SE_Auris.book Page 104 Tuesday, September 20, 2016 3:02 PM

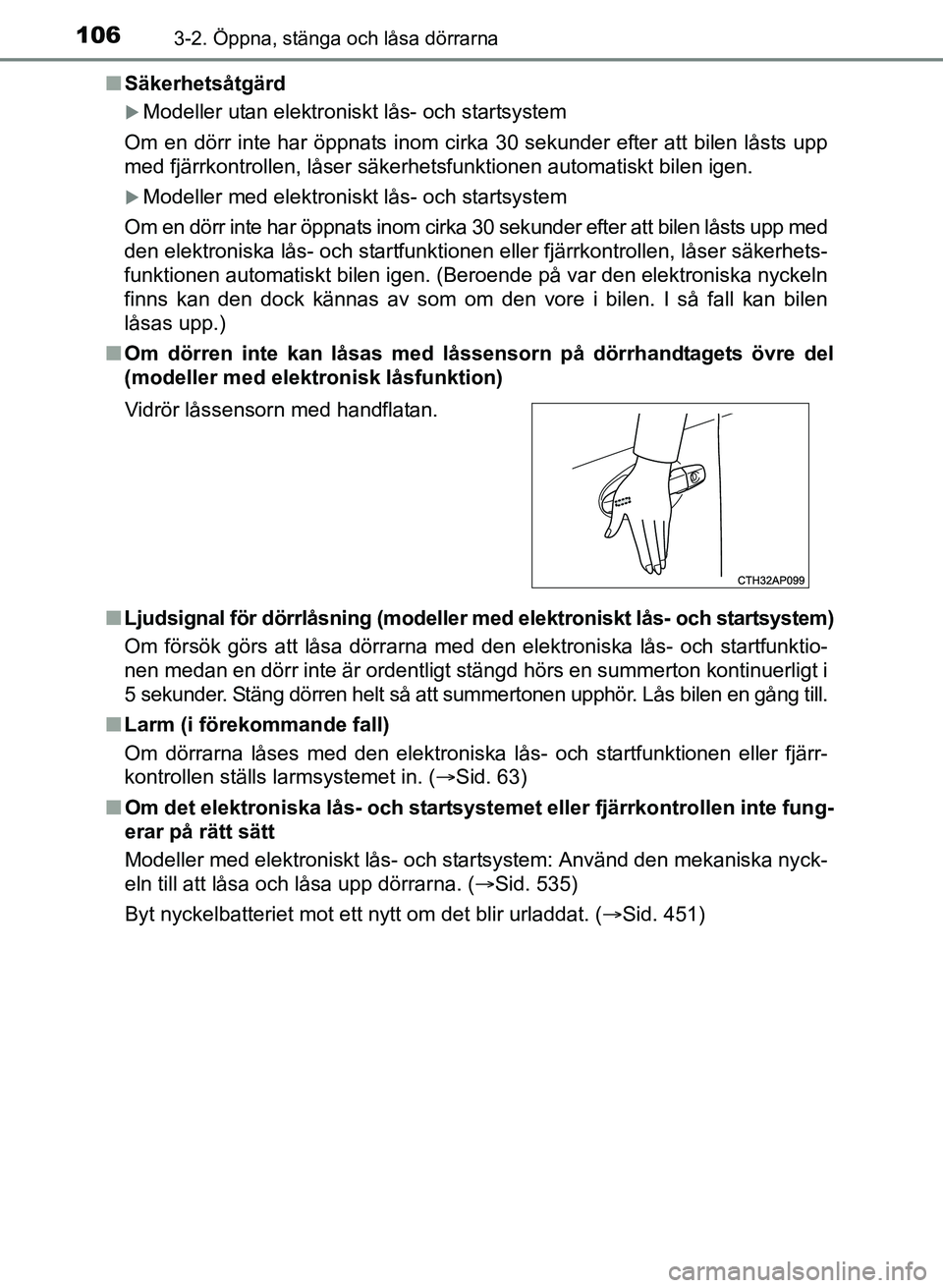

1063-2. Öppna, stänga och låsa dörrarna
OM12K97SEn
Säkerhetsåtgärd
Modeller utan elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp
med fjärrkontrollen, låser säkerhetsfunktionen automatiskt bilen igen.
Modeller med elektroniskt lås- och startsystem
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp med
den elektroniska lås- och startfunktionen eller fjärrkontrollen, låser säkerhets-
funktionen automatiskt bilen igen. (Beroende på var den elektroniska nyckeln
finns kan den dock kännas av som om den vore i bilen. I så fall kan bilen
låsas upp.)
n Om dörren inte kan låsas med låssenso rn på dörrhandtagets övre del
(modeller med elektronisk låsfunktion)
n Ljudsignal för dörrlåsning (modeller me d elektroniskt lås- och startsystem)
Om försök görs att låsa dörrarna med den elektroniska lås- och startfunktio-
nen medan en dörr inte är ordentligt stängd hörs en summerton kontinuerligt i
5 sekunder. Stäng dörren helt så att summertonen upphör. Lås bilen en gång till.
n Larm (i förekommande fall)
Om dörrarna låses med den elektroniska lås- och startfunktionen eller fjärr-
kontrollen ställs larmsystemet in. ( Sid. 63)
n Om det elektroniska lås- och startsystemet eller fjärrkontrollen inte fung-
erar på rätt sätt
Modeller med elektroniskt lås- och startsystem: Använd den mekaniska nyck-
eln till att låsa och låsa upp dörrarna. ( Sid. 535)
Byt nyckelbatteriet mot ett nytt om det blir urladdat. ( Sid. 451)
Vidrör låssensorn med handflatan.
OM12K97SE_Auris.book Page 106 Tuesday, September 20, 2016 3:02 PM

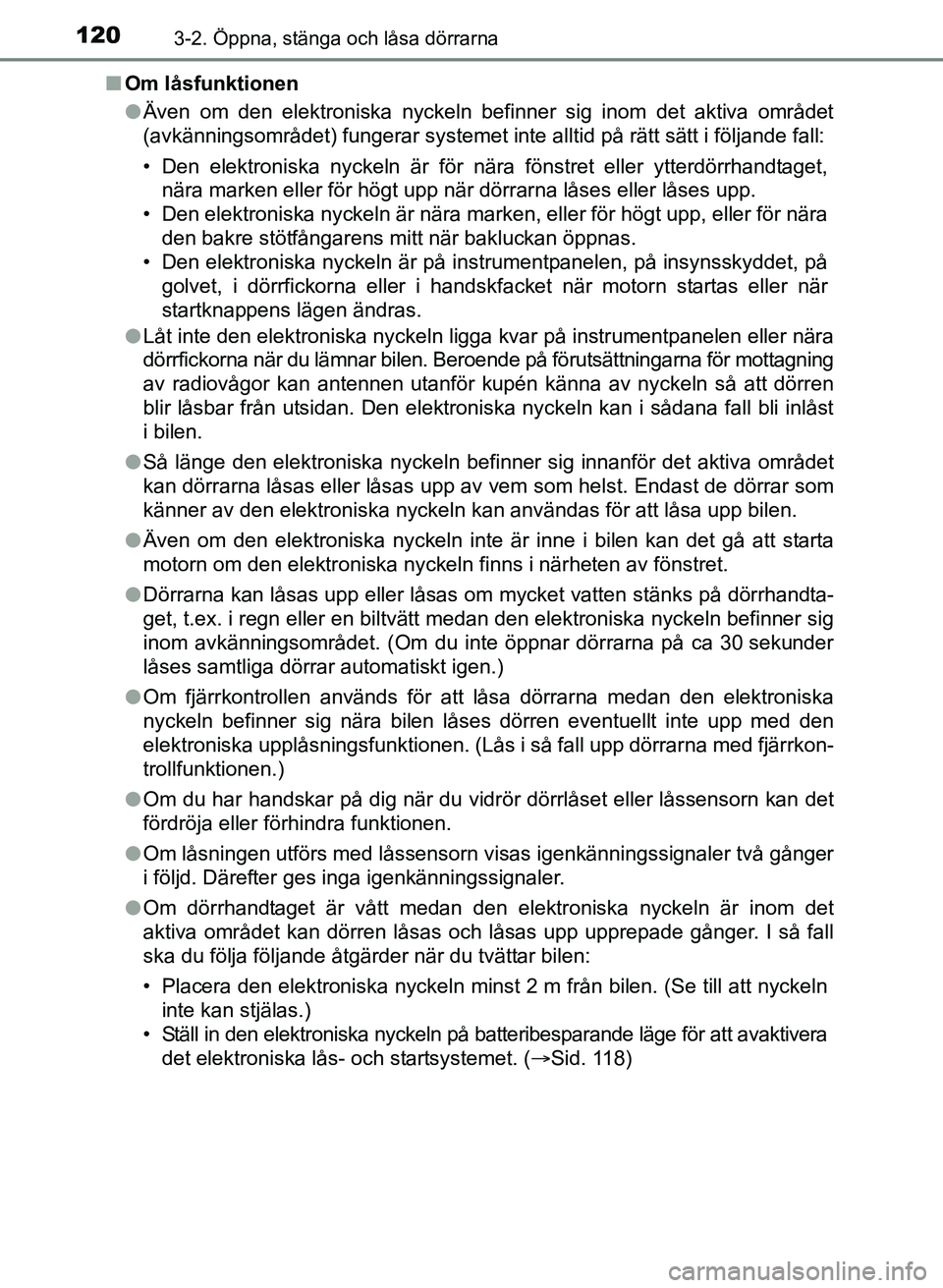

1203-2. Öppna, stänga och låsa dörrarna
OM12K97SEn
Om låsfunktionen
lÄven om den elektroniska nyckeln befinner sig inom det aktiva området
(avkänningsområdet) fungerar systemet inte alltid på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära
den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet, på golvet, i dörrfickorna eller i handskfacket när motorn startas eller när
startknappens lägen ändras.
l Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottagning
av radiovågor kan antennen utanför kupén känna av nyckeln så att dörren
blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli inlåst
i bilen.
l Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan användas för att låsa upp bilen.
l Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
motorn om den elektroniska nyckeln finns i närheten av fönstret.
l Dörrarna kan låsas upp eller låsas om mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
l Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
l Om du har handskar på dig när du vidrör dörrlåset eller låssensorn kan det
fördröja eller förhindra funktionen.
l Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att avaktivera det elektroniska lås- och startsystemet. ( Sid. 118)
OM12K97SE_Auris.book Page 120 Tuesday, September 20, 2016 3:02 PM

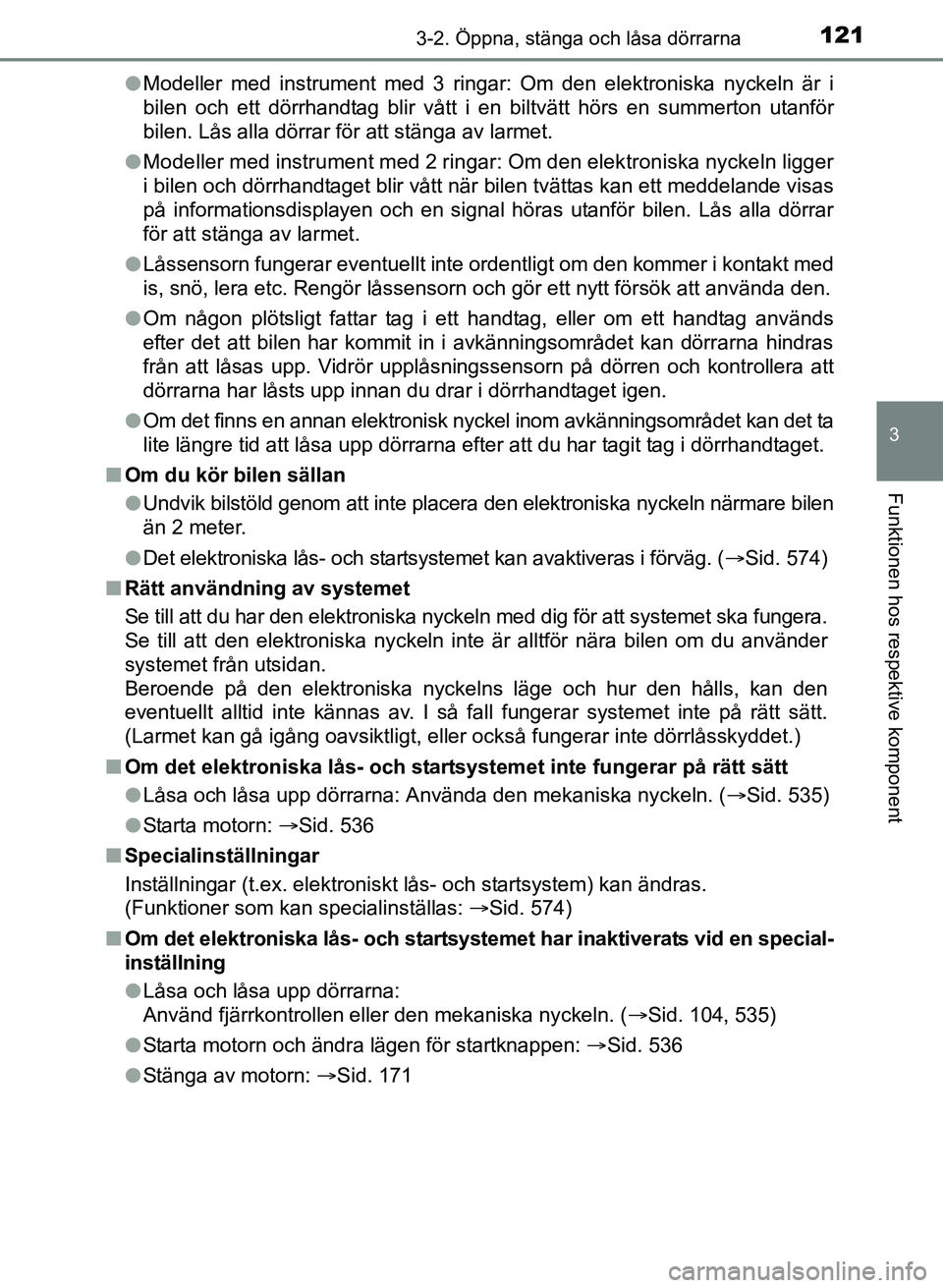

1213-2. Öppna, stänga och låsa dörrarna
OM12K97SE
3
Funktionen hos respektive komponent
lModeller med instrument med 3 ringar: Om den elektroniska nyckeln är i
bilen och ett dörrhandtag blir vått i en biltvätt hörs en summerton utanför
bilen. Lås alla dörrar för att stänga av larmet.
l Modeller med instrument med 2 ringar: Om den elektroniska nyckeln ligger
i bilen och dörrhandtaget blir vått när bilen tvättas kan ett meddelande visas
på informationsdisplayen och en signal höras utanför bilen. Lås alla dörrar
för att stänga av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera etc. Rengör låssensorn och gör ett nytt försök att använda den.
l Om någon plötsligt fattar tag i ett handtag, eller om ett handtag används
efter det att bilen har kommit in i avkänningsområdet kan dörrarna hindras
från att låsas upp. Vidrör upplåsningssensorn på dörren och kontrollera att
dörrarna har låsts upp innan du drar i dörrhandtaget igen.
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det ta
lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandtaget.
n Om du kör bilen sällan
lUndvik bilstöld genom att inte placera den elektroniska nyckeln närmare bilen
än 2 meter.
l Det elektroniska lås- och startsystemet kan avaktiveras i förväg. ( Sid. 574)
n Rätt användning av systemet
Se till att du har den elektroniska nyckeln med dig för att systemet ska fungera.
Se till att den elektroniska nyckeln inte är alltför nära bilen om du använder
systemet från utsidan.
Beroende på den elektroniska nyckelns läge och hur den hålls, kan den
eventuellt alltid inte kännas av. I så fall fungerar systemet inte på rätt sätt.
(Larmet kan gå igång oavsiktligt, eller också fungerar inte dö\
rrlåsskyddet.)
n Om det elektroniska lås- och startsystemet inte fungerar på rätt sätt
lLåsa och låsa upp dörrarna: Använda den mekaniska nyckeln. ( Sid. 535)
l Starta motorn: Sid. 536
n Specialinställningar
Inställningar (t.ex. elektroniskt lås- och startsystem) kan ändras.
(Funktioner som kan specialinställas: Sid. 574)
n Om det elektroniska lås- och startsystemet har inaktiverats vid en special-
inställning
lLåsa och låsa upp dörrarna:
Använd fjärrkontrollen eller den mekaniska nyckeln. ( Sid. 104, 535)
l Starta motorn och ändra lägen för startknappen: Sid. 536
l Stänga av motorn: Sid. 171
OM12K97SE_Auris.book Page 121 Tuesday, September 20, 2016 3:02 PM

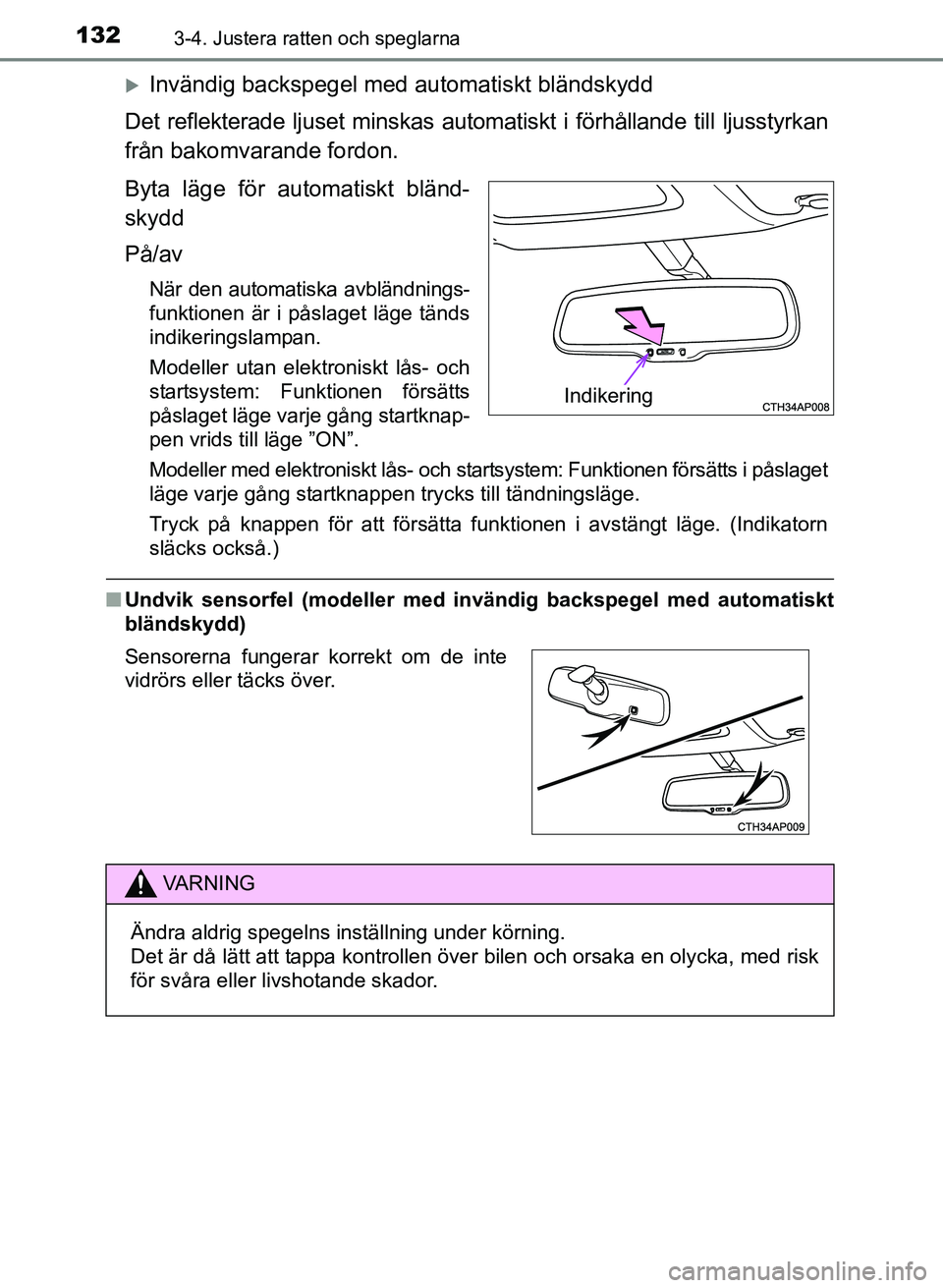

1323-4. Justera ratten och speglarna
OM12K97SE
Invändig backspegel med automatiskt bländskydd
Det reflekterade ljuset minskas automatiskt i förhållande till ljusstyrkan
från bakomvarande fordon.
Byta läge för automatiskt bländ-
skydd
På/av
När den automatiska avbländnings-
funktionen är i påslaget läge tänds
indikeringslampan.
Modeller utan elektroniskt lås- och
startsystem: Funktionen försätts
påslaget läge varje gång startknap-
pen vrids till läge ”ON”.
Modeller med elektroniskt lås- och star tsystem: Funktionen försätts i påslaget
läge varje gång startknappen trycks till tändningsläge.
Tryck på knappen för att försätta funktionen i avstängt läge. (Indikatorn
släcks också.)
n Undvik sensorfel (modeller med invändig backspegel med automatiskt
bländskydd)
Indikering
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
VA R N I N G
Ändra aldrig spegelns inställning under körning.
Det är då lätt att tappa kontrollen över bilen och orsaka en olycka, med risk
för svåra eller livshotande skador.
OM12K97SE_Auris.book Page 132 Tuesday, September 20, 2016 3:02 PM

141
4Körning
OM12K97SE4-1. Innan du börjar köra
Köra bilen .......................... 142
Last och bagage ................ 154
Köra med släp ................... 155
4-2. Körrutiner Startknapp (modeller utan elektroniskt lås- och
startsystem) ..................... 165
Startknapp (tändning) (modeller med
elektroniskt lås-
och startsystem) .............. 169
Multidrive ........................... 179
Manuell växellåda .............. 186
Körriktningsvisare, spak .... 189
Parkeringsbroms ............... 190
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare... 191
Dimljus, reglage ................. 197
Vindrutetorkare och spolare ............................. 199
Bakrutetorkare och spolare ............................. 203
4-4. Tanka Öppna tanklocket............... 205 4-5. Toyota Safety Sense
Toyota Safety Sense ......... 208
PCS (aktivt krockskyddssystem) ........ 213
LDA (Körfilsvarning)........... 226
Automatiskt helljus ............. 231
RSA (Road Sign Assist)..... 235
4-6. Använda körstödssystemen
Stop & Start-system (Smart Stop) .................... 240
Farthållare.......................... 253
Fartbegränsare .................. 258
Toyotas parkeringssensor ............. 262
Simple-IPA (Intelligent parkeringsassistans)........ 269
Partikelfilter (DPF) ............. 284
Förarstödssystem .............. 286
4-7. Goda råd för körning Råd för vinterkörning ......... 292
OM12K97SE_Auris.book Page 141 Tuesday, September 20, 2016 3:02 PM

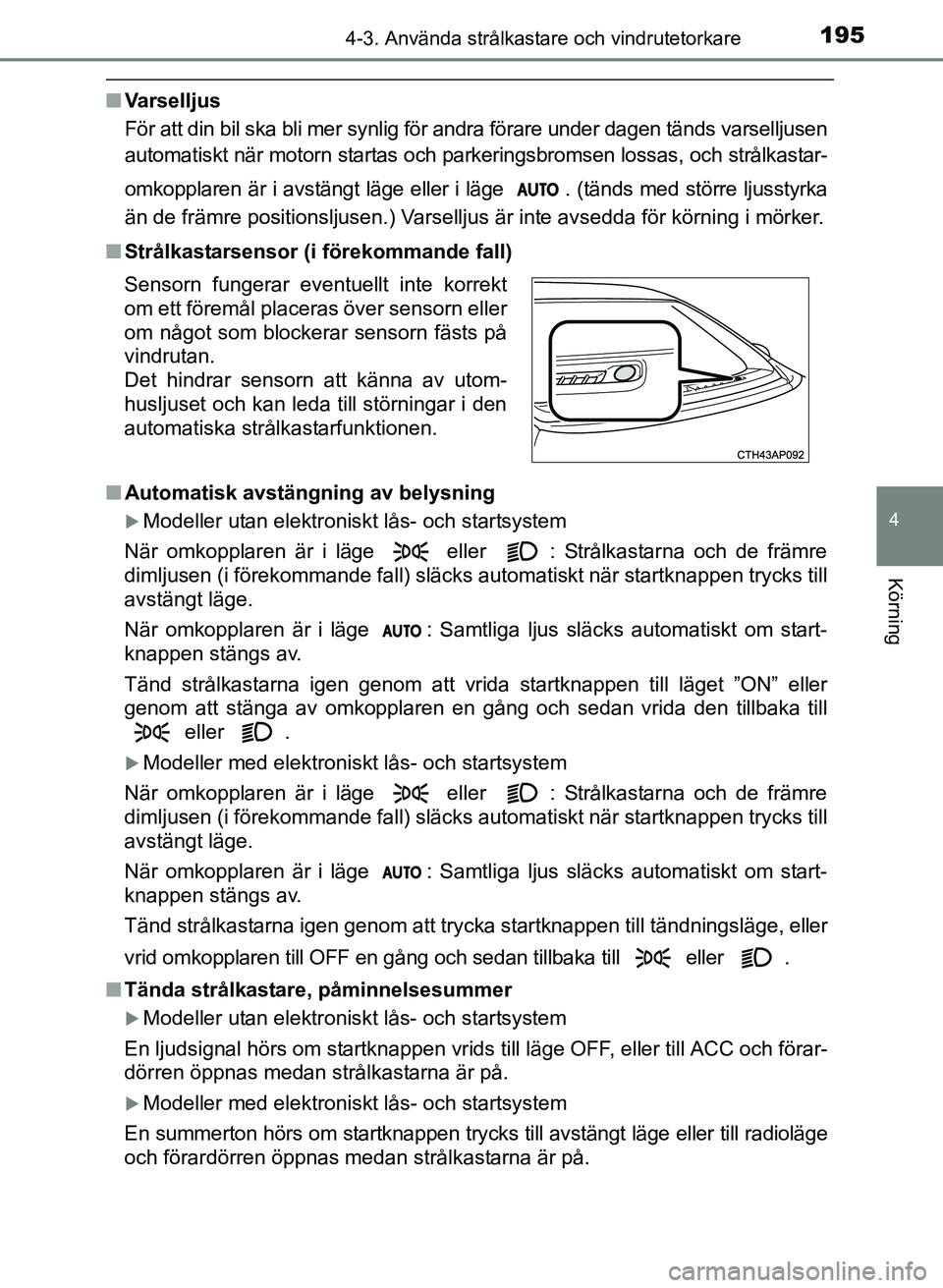

1954-3. Använda strålkastare och vindrutetorkare
OM12K97SE
4
Körning
nVarselljus
För att din bil ska bli mer synlig för andra förare under dagen tänds varselljusen
automatiskt när motorn startas och parkeringsbromsen lossas, och strålkastar-
omkopplaren är i avstängt läge eller i läge . (tänds med större ljusstyrka
än de främre positionsljusen.) Varselljus är inte avsedda för körning i mörker.
n Strålkastarsensor (i förekommande fall)
n Automatisk avstängning av belysning
Modeller utan elektroniskt lås- och startsystem
När omkopplaren är i läge eller : Strålkastarna och de främre
dimljusen (i förekommande fall) släcks automatiskt när startknappen trycks till
avstängt läge.
När omkopplaren är i läge : Samtliga ljus släcks automatiskt om start-
knappen stängs av.
Tänd strålkastarna igen genom att vrida startknappen till läget ”ON” eller
genom att stänga av omkopplaren en gång och sedan vrida den tillbaka till eller .
Modeller med elektroniskt lås- och startsystem
När omkopplaren är i läge eller : Strålkastarna och de främre
dimljusen (i förekommande fall) släcks automatiskt när startknappen trycks till
avstängt läge.
När omkopplaren är i läge : Samtliga ljus släcks automatiskt om start-
knappen stängs av.
Tänd strålkastarna igen genom att trycka startknappen till tändningsläge, eller
vrid omkopplaren till OFF en gång och sedan tillbaka till eller .
n Tända strålkastare, påminnelsesummer
Modeller utan elektroniskt lås- och startsystem
En ljudsignal hörs om startknappen vrids till läge OFF, eller till ACC och förar-
dörren öppnas medan strålkastarna är på.
Modeller med elektroniskt lås- och startsystem
En summerton hörs om startknappen trycks till avstängt läge eller till radioläge
och förardörren öppnas medan strålkastarna är på. Sensorn fungerar eventuellt inte korrekt
om ett föremål placeras över sensorn eller
om något som blockerar sensorn fästs på
vindrutan.
Det hindrar sensorn att känna av utom-
husljuset och kan leda till störningar i den
automatiska strålkastarfunktionen.
OM12K97SE_Auris.book Page 195 Tuesday, September 20, 2016 3:02 PM
