1152. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel
■ECO-indicator (indien aanwezig)
In de volgende gevallen werkt de ECO-indicator niet:
●De selectiehendel staat in een andere stand dan D.
● De paddle shift-schakelaar (indien aanwezig) wordt bediend.
● Sportmodus is geselecteerd.
● De rijsnelheid is ongeveer 130 km/h of hoger.
■ Pop-updisplay informatie Stop & Start-systeem (indien aanwezig)
Onder bepaalde omstandigheden wordt tijdelijk de volgende infor matie over
het Stop & Start-systeem weergegeven op het multi-informatiedis play:
● Actuele werkingsduur Stop & Start-systeem
● Meldingen bedrijfsstatus Stop & Start-systeem ( →Blz. 294)
ECO-controlelampje
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de accelera-
tie de bovengrens van de ECO-zone
overschrijdt of wanneer de auto tot stil-
stand komt, gaat het lampje uit.
Eco-indicator
Toont ECO-zone bij milieuvriendelijk rijden op basis van de acc
eleratie.
Mate van milieuvriendelijk rijden op basis van de acceleratie
Het aantal groene segmenten dat wordt weergegeven door de ECO-i ndi-
cator neemt af/toe afhankelijk van de acceleratie van de auto.
Als de acceleratie de bovengrens van de ECO-zone overschrijdt, ver-
dwijnen alle groene segmenten en gaat het ECO-controlelampje ui t.
ECO-zone
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 115 Friday, October 7, 2016 4:48 PM

1162. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)■
Helderheid van de tellers (dagmodus en nachtmodus)
●De helderheid van de tellers wordt gewisseld tussen dagmodus en nacht-
modus.
Auto's zonder automatische verlichting
• Dagmodus: Wanneer de achterlichten zijn uitgeschakeld
• Nachtmodus: Wanneer de achterlichten zijn ingeschakeld
Auto's met automatische verlichting
• Dagmodus: Wanneer de achterlichten zijn uitgeschakeld of wanne er de
achterlichten zijn ingeschakeld, maar de omgeving licht is
• Nachtmodus: Wanneer de achterlichten zijn ingeschakeld en de omge- ving donker is
● In de nachtmodus wordt de helderheid van de tellers iets minder , tenzij de
maximale helderheid van de tellers is ingesteld.
■ Onderbreking van de weergave van de instellingen
●Tijdens het rijden is het niet mogelijk om de instellingsmodus van het multi-
informatiedisplay te selecteren. Breng de auto voordat u de instellingen gaat
wijzigen op een veilige plaats tot stilstand.
● In de volgende situaties kan de bediening van een aantal functies op het
instellingendisplay tijdelijk worden uitgeschakeld.
• Wanneer er een waarschuwingsmelding op het multi-informatiedis play
verschijnt.
• Wanneer de auto begint te rijden
■ Bij het losnemen en aansluiten van de accukabels
De gegevens voor de rij-informatie
* worden gereset.
*: Behalve werkingsduur Stop & Start-systeem
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit ver-
schijnsel is kenmerkend voor LCD-schermen en u kunt het scherm zonder
problemen blijven gebruiken.
■ Beëindigen van weergave
Wanneer het contact UIT wordt gezet, worden de volgende gegeven s over de
huidige rit tijdelijk weergegeven op het multi-informatiedispla y.
● Verstreken tijd (sinds starten)
● Afstand (sinds starten)
● Gemiddeld brandstofverbruik (sinds starten)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 116 Friday, October 7, 2016 4:48 PM

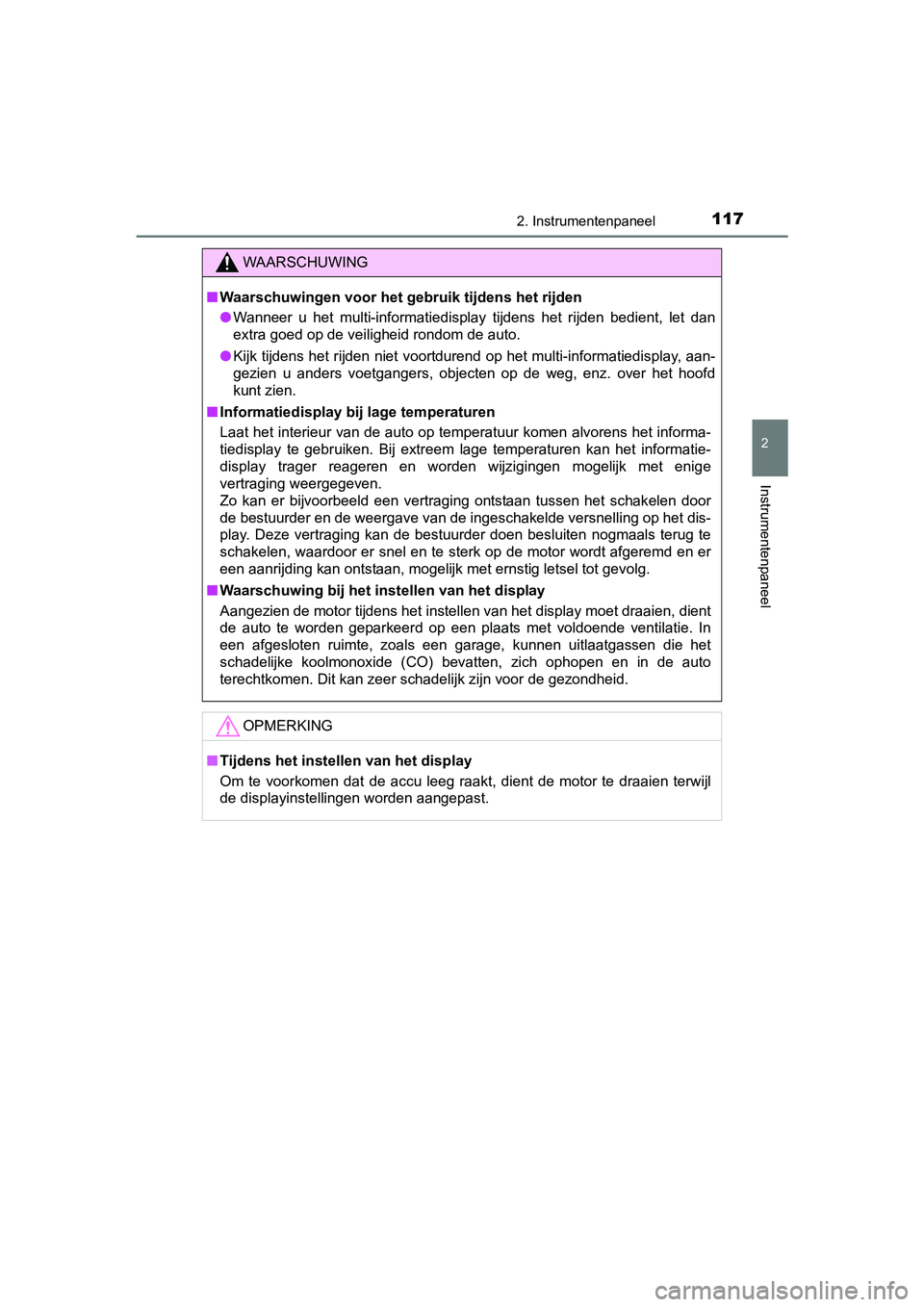

1172. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel
WAARSCHUWING
■Waarschuwingen voor het g ebruik tijdens het rijden
● Wanneer u het multi-informatiedisplay tijdens het rijden bedien t, let dan
extra goed op de veiligheid rondom de auto.
● Kijk tijdens het rijden niet voortdurend op het multi-informatiedisplay, aan-
gezien u anders voetgangers, objecten op de weg, enz. over het hoofd
kunt zien.
■ Informatiedisplay bij lage temperaturen
Laat het interieur van de auto op temperatuur komen alvorens het informa-
tiedisplay te gebruiken. Bij extreem lage temperaturen kan het informatie-
display trager reageren en worden wijzigingen mogelijk met enig e
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ontstaan tussen het schakelen door
de bestuurder en de weergave van de ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder doen besluiten nogmaals terug te
schakelen, waardoor er snel en te sterk op de motor wordt afger emd en er
een aanrijding kan ontstaan, mogelijk met ernstig letsel tot ge volg.
■ Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet draaien, dient
de auto te worden geparkeerd op een plaats met voldoende ventilatie. In
een afgesloten ruimte, zoals een garage, kunnen uitlaatgassen d ie het
schadelijke koolmonoxide (CO) bevatten, zich ophopen en in de a uto
terechtkomen. Dit kan zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen van het display
Om te voorkomen dat de accu leeg raakt, dient de motor te draaien terwijl
de displayinstellingen worden aangepast.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 117 Friday, October 7, 2016 4:48 PM

1383-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)
Het portier kan niet vanaf de bin-
nenzijde van de auto worden
geopend wanneer het kinderslot is
geactiveerd.Ontgrendelen
Vergrendelen
Hierdoor wordt voorkomen dat kin-
deren per ongeluk de achterportie-
ren openen. Druk de schakelaars
op beide achterportieren naar
beneden om de kindersloten te
activeren.
■Waarschuwingszoemer ope n portier/achterklep
Als een portier of de achterklep niet goed gesloten is, klinkt er vanaf een rij-
snelheid van 5 km/h een zoemer.
Alleen auto's met een instrumentenpaneel met 2 meters: Het geop ende por-
tier of de openstaande achterklep wordt weergegeven op het mult i-informa-
tiedisplay.
■ Omstandigheden die de werking van het Smart entry-systeem met start-
knop en de afstandsbediening beïnvloeden
Auto's zonder Smart entry-systeem en startknop
→Blz. 125
Auto's met Smart entry-systeem en startknop
→Blz. 149
Kindersloten achterportieren
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 138 Friday, October 7, 2016 4:48 PM

1413-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)
3
Bediening van elk onderdeel
Trek de achterklep omhoog terwijl
u de schakelaar achterklep ope-
nen ingedrukt houdt.
De achterklep kan niet direct nadat
de ontgrendelschakelaar van de
achterklep is ingedrukt, worden
gesloten.
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portier en zijn ver-
grendeld/ontgrendeld met behulp van de instapfunctie of de afst andsbedie-
ning. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
■ Waarschuwingszoemer ope n portier/achterklep
Als een portier of de achterklep niet goed gesloten is, klinkt er vanaf een rij-
snelheid van 5 km/h een zoemer.
Alleen auto's met een instrumentenpaneel met 2 meters: Het geop ende por-
tier of de openstaande achterklep wordt weergegeven op het mult i-informa-
tiedisplay.
■ Sluiten van de achterklep
Openen van de achterklep
Laat de achterklep zakken met behulp
van de achterklepgreep en druk de ach-
terklep van buitenaf naar beneden om
deze te sluiten.
Let op dat de achterklep bij het sluiten
ervan met de handgreep niet opzij
wordt getrokken.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 141 Friday, October 7, 2016 4:48 PM

1463-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)■
Bereik (gebieden waarin de elektronische sleutel wordt gesignal eerd)
■ Alarmsignalen en waarschuwingen
Auto's met een instrumentenpaneel met 3 meters: Een combinatie van in en
buiten de auto hoorbare zoemers en waarschuwingslampjes zorgt e rvoor dat
diefstal van de auto en ongevallen door een onjuiste bediening worden voor-
komen. Neem afhankelijk van het waarschuwingslampje dat gaat br anden de
juiste maatregelen. ( →Blz. 547)
Auto's met een instrumentenpaneel met 2 meters: Een combinatie van in en
buiten de auto hoorbare zoemers en waarschuwingsmeldingen op he t multi-
informatiedisplay zorgen ervoor dat diefstal van de auto en ong evallen door
een onjuiste bediening worden voorkomen. Neem de juiste maatreg elen op
basis van de weergegeven melding. ( →Blz. 553)
In onderstaande tabel worden de omstandigheden en de correctiep rocedures
beschreven in die gevallen waarin alleen een alarm klinkt. Vergrendelen of ontgrendelen van
de portieren
Het systeem kan worden bediend
als de elektronische sleutel zich
binnen ongeveer 0,7 m van een
van de buitenportiergrepen voor of
de achterklep bevindt. (Alleen de
portieren die de sleutel signaleren,
kunnen worden geopend of geslo-
ten.)
Bij het starten van de motor of het in een andere stand zetten
van
het contact
Het systeem werkt als de elektronische sleutel zich in de auto
bevindt.
AlarmSituatieCorrectieprocedure
De buiten de auto hoor-
bare zoemer klinkt
gedurende 5 seconden
Auto's met een instru-
mentenpaneel met 3
meters: Er is gepro-
beerd de portieren te
vergrendelen met het
Smart entry-systeem
met startknop terwijl de
elektronische sleutel
zich nog in de auto be-
vond.
Neem de elektronische
sleutel uit de auto en
vergrendel de portie-
ren opnieuw.
Er is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.
Sluit alle portieren en
vergrendel ze opnieuw.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 146 Friday, October 7, 2016 4:48 PM

1483-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)■
Wanneer het controlelampje van h et Smart entry-systeem met startknop
geel knippert (auto's met een ins trumentenpaneel met 3 meters) of
“Check Entry & Start System” (c ontroleer Smart entry-systeem me t
startknop) op het multi-informatie display wordt weergegeven (auto's
met een instrumentenpaneel met 2 meters)
Er is mogelijk een storing in het systeem aanwezig. Laat uw aut o direct con-
troleren door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de
batterij van de elektronische sleutel en de accu leeg raken wan neer de auto
gedurende langere tijd niet wordt gebruikt.
● In de volgende situaties kan het enige tijd duren voordat de po rtieren met
het Smart entry-systeem met startknop ontgrendeld kunnen worden .
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer binnen een afstand van 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer
niet gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer
niet is gebruikt, kunnen de portieren alleen via het bestuurder sportier wor-
den ontgrendeld. Houd in dat geval de greep van het bestuurders portier
vast of gebruik de afstandsbediening of de mechanische sleutel om de por-
tieren te ontgrendelen.
■ Energiebesparende functie voor de batterij van de elektronische sleutel
Wanneer de energiebesparende functie is
ingeschakeld, loopt de batterij veel min-
der snel leeg omdat de ontvangst van
radiogolven door de elektronische sleutel
wordt gestopt.
Druk twee keer in terwijl u
ingedrukt houdt. Ga na of het controle-
lampje van de elektronische sleutel 4 keer
knippert.
Het Smart entry-systeem met startknop
kan niet worden gebruikt als de energie-
besparende functie voor de batterij is
ingeschakeld. Druk op een van de toetsen
van de elektronische sleutel om de functie
te annuleren.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 148 Friday, October 7, 2016 4:48 PM

1503-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HB_EE (OM12K97E)●
Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waarge nomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, waardoor de elektronische sle utel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld. De auto kan echter alleen worden ontgrendeld via de p ortieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan de motor
mogelijk gestart worden als de elektronische sleutel zich in de buurt van de
ruit bevindt.
●
Als de sleutel zich binnen het ontvangstgebied bevindt en er ee n grote hoeveel-
heid water op de portiergreep terechtkomt (bijvoorbeeld tijdens een zware
regenbui of het wassen van de auto), kunnen de portieren worden ontgrendeld
of vergrendeld. (Als de portieren niet worden geopend en geslot en, worden
deze na ongeveer 30 seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt om de portieren te verg rendelen terwijl
de elektronische sleutel zich in de nabijheid van de auto bevin dt, bestaat de
mogelijkheid dat de portieren niet ontgrendeld worden door de i nstapfunctie.
(Gebruik de afstandsbediening om de portieren te ontgrendelen.)
●Wanneer u de vergrendel- of ontg rendelsensor aanraakt terwijl u handschoenen
draagt, worden de portieren mogel ijk niet vergrendeld of ontgrendeld.
●Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hierond er bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 148)
● Auto's met een instrumentenpaneel met 3 meters: Als de elektron ische
sleutel zich in de auto bevindt en een portiergreep tijdens het wassen van
de auto nat wordt, klinkt er buiten de auto een zoemer. Vergren del alle por-
tieren om het alarm uit te schakelen.
● Auto's met een instrumentenpaneel met 2 meters: Als de elektron ische
sleutel zich in de auto bevindt en een portiergreep nat wordt tijdens het was-
sen van de auto, wordt er mogelijk een melding weergegeven op het multi-
informatiedisplay en klinkt er een zoemer buiten de auto. Vergr endel alle
portieren om het alarm uit te schakelen.
● De vergrendelsensor werkt mogelijk niet goed wanneer deze in co ntact
komt met ijs, sneeuw, modder, enz. Maak de vergrendelsensor sch oon en
probeer deze nogmaals te bedienen.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 150 Friday, October 7, 2016 4:48 PM

2144-2. Rijprocedures
UK AURIS_HB_EE (OM12K97E)
Auto's met een instrumentenpaneel met 2 meters
Multidrive CVT: Trap het rempedaal helemaal in.
Handgeschakelde transmissie: Trap het koppelingspedaal hele-
maal in.
wordt op het multi-informatiedisplay weergegeven.
Als dit niet wordt weergegeven, kan de motor niet worden gestart.
Druk kort en krachtig op de
startknop.
Eén keer kort en stevig indrukken
van de startknop is voldoende om
deze te bedienen. U hoeft de start-
knop niet ingedrukt te houden.
De motor wordt gestart totdat hij
aanslaat, waarbij elke startpoging
maximaal 30 seconden duurt.
Houd het rempedaal (Multidrive
CVT) of koppelingspedaal (hand-
geschakelde transmissie) inge-
trapt tot de motor goed draait.
Dieseluitvoering: gaat bran-
den. De motor wordt gestart zodra uitgaat.
De motor kan in elke stand van het
contact worden gestart.
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 214 Friday, October 7, 2016 4:48 PM

2154-2. Rijprocedures
UK AURIS_HB_EE (OM12K97E)
4
Rijden
Multidrive CVT
Breng de auto tot stilstand.
Activeer de parkeerrem (→Blz. 234) en zet de selectiehendel in
stand P.
Druk op de startknop.
Auto's met een instrumentenpaneel met 3 meters: Laat het rempe-
daal los en controleer of het controlelampje van het Smart entr y-
systeem met startknop (groen) uit is.
Auto's met een instrumentenpanee l met 2 meters: Laat het rempe-
daal los en controleer of de melding “Power ON.” (contact AAN) op
het multi-informat iedisplay uit is.
Handgeschakelde transmissie
Breng de auto tot stilstand terwi jl u het koppelingspedaal intrapt.
Zet de selectiehe ndel in stand N.
Activeer de parkeer rem. (→Blz. 234)
Druk op de startknop.
Auto's met een instrumentenpaneel met 3 meters: Laat het koppe-
lingspedaal los en controleer of het controlelampje van het Sma rt
entry-systeem met startknop (groen) uit is.
Auto's met een instrumentenpaneel met 2 meters: Laat het koppe-
lingspedaal los en controleer of de melding “Power ON.” (contac t
AAN) op het multi-inform atiedisplay uit is.
Uitzetten van de motor
1
2
3
4
1
2
3
4
5
UK AURIS_HB_OM_Europe_OM12K97E .book Page 215 Friday, October 7, 2016 4:48 PM
