TOYOTA AURIS 2017 Instructieboekje (in Dutch)

5217-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging

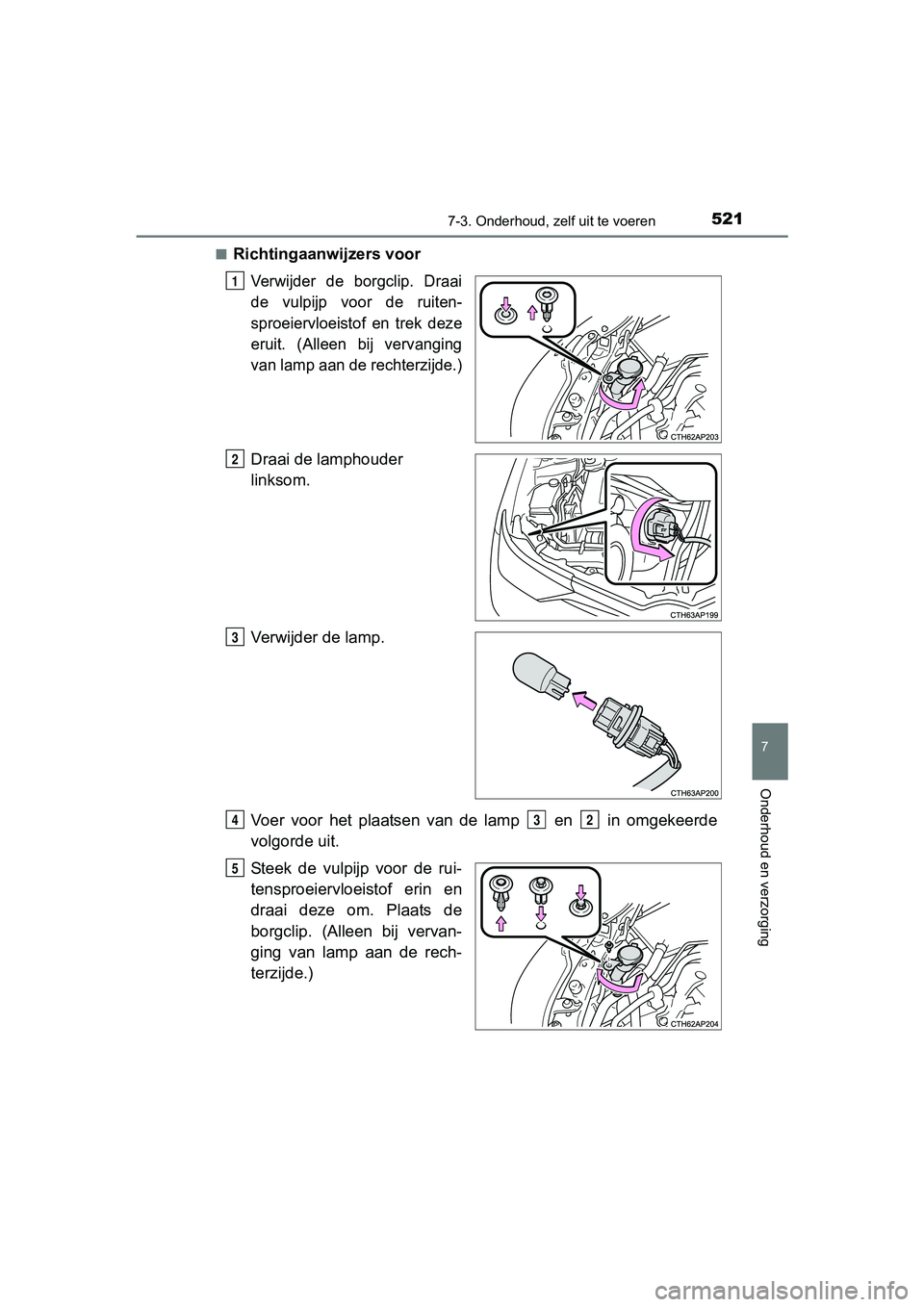

■Richtingaanwijzers voor
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek deze
eruit. (Alleen bij vervanging
van lamp aan de rechterzijde.)
Draai de lamphouder
linksom.
Verwijder de lamp.
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
1
2
3
432
5
UK AURIS_HB_OM_Europe_OM12K97E.book Page 521 Friday, October 7, 2016 4:48 PM

5227-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)■

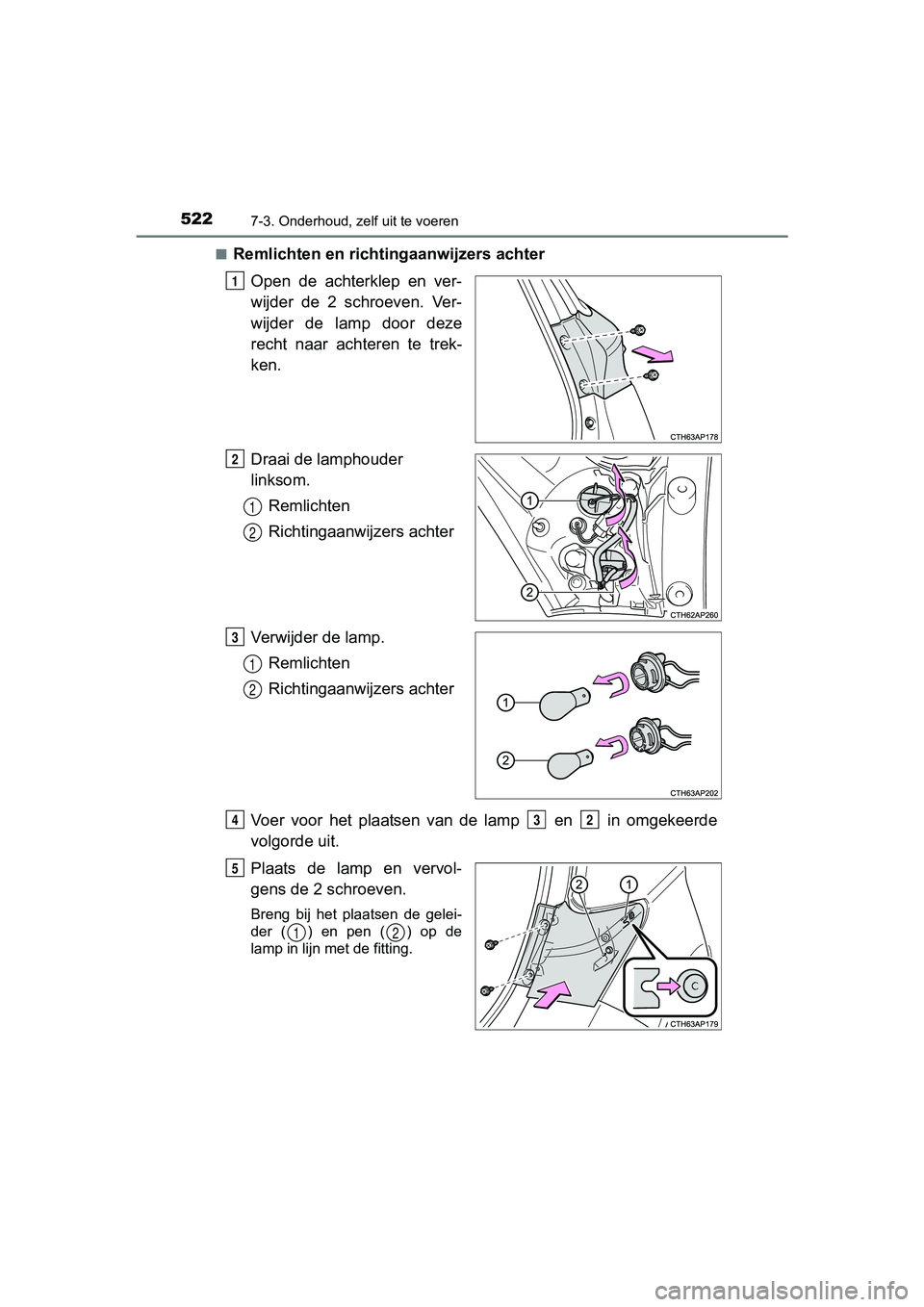

Remlichten en richtingaanwijzers achter
Open de achterklep en ver-
wijder de 2 schroeven. Ver-
wijder de lamp door deze
recht naar achteren te trek-
ken.
Draai de lamphouder
linksom.Remlichten
Richtingaanwijzers achter
Verwijder de lamp. Remlichten
Richtingaanwijzers achter
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
Plaats de lamp en vervol-
gens de 2 schroeven.
Breng bij het plaatsen de gelei-
der ( ) en pen ( ) op de
lamp in lijn met de fitting.
1
2
1
2
3
1
2
432
5
12
UK AURIS_HB_OM_Europe_OM12K97E .book Page 522 Friday, October 7, 2016 4:48 PM

5237-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging

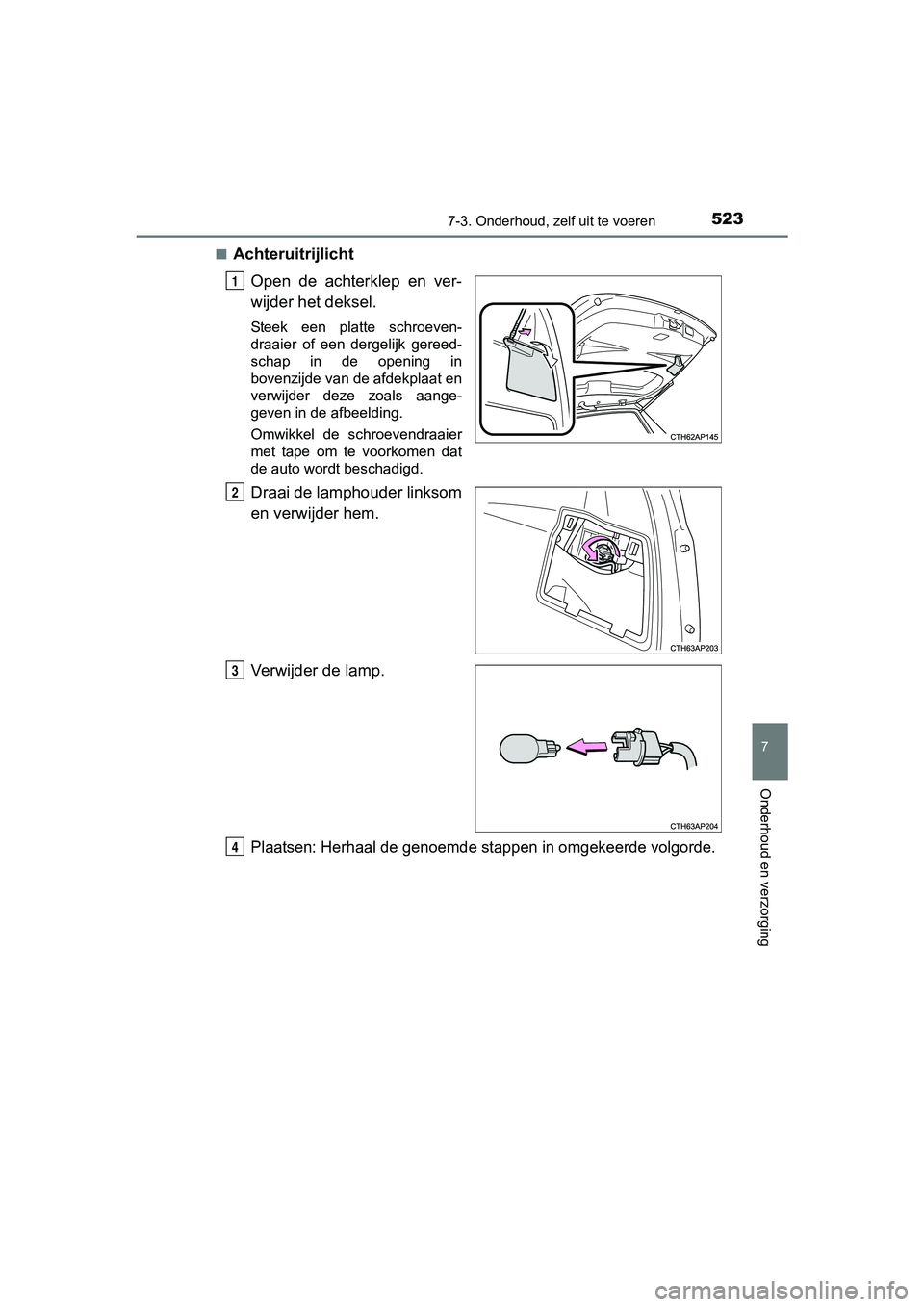

■AchteruitrijlichtOpen de achterklep en ver-
wijder het deksel.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening in
bovenzijde van de afdekplaat en
verwijder deze zoals aange-
geven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 523 Friday, October 7, 2016 4:48 PM

5247-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)■

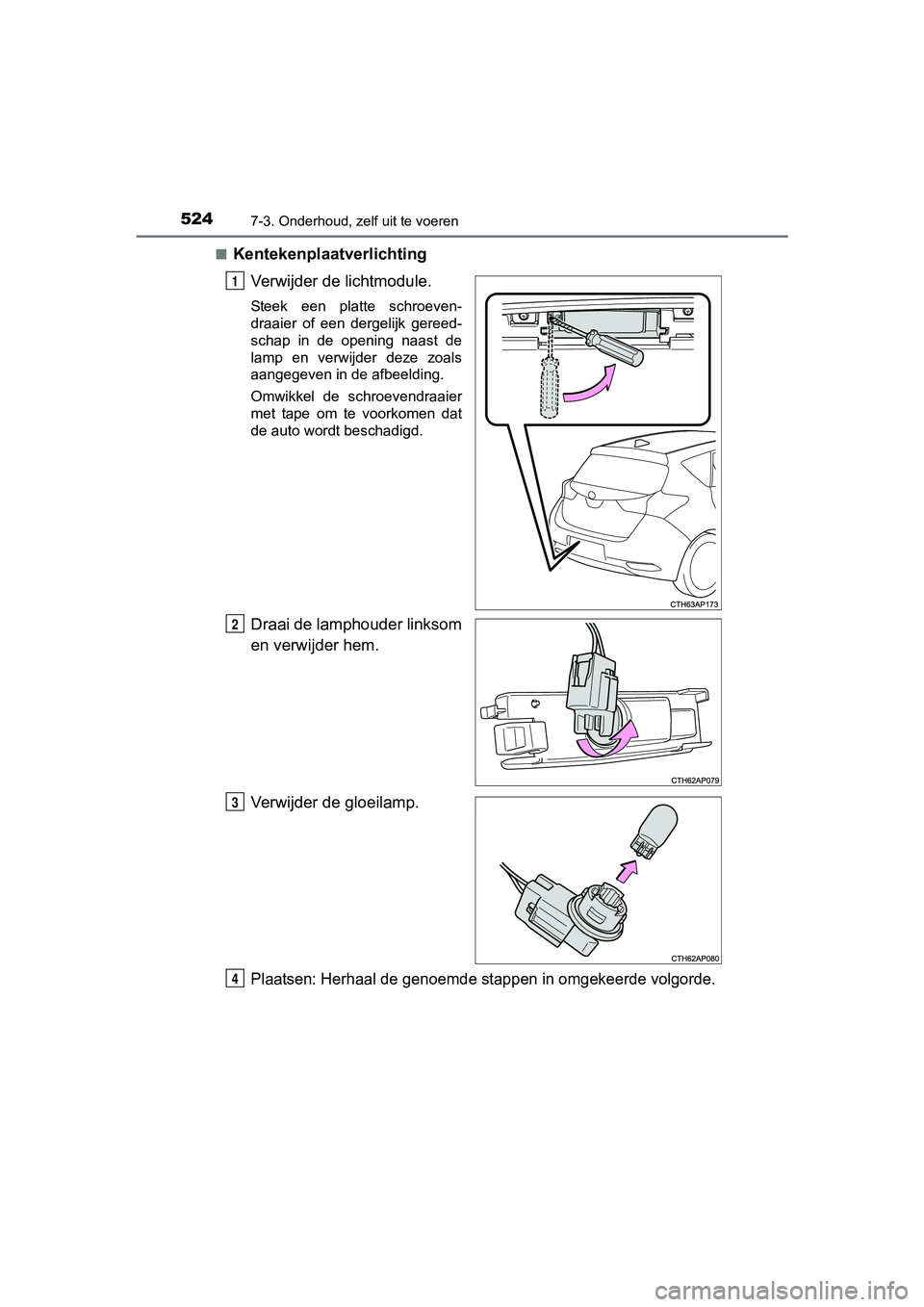

Kentekenplaatverlichting
Verwijder de lichtmodule.
Steek een platte schroeven-
draaier of een dergelijk gereed-
schap in de opening naast de
lamp en verwijder deze zoals
aangegeven in de afbeelding.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder linksom
en verwijder hem.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 524 Friday, October 7, 2016 4:48 PM

5257-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging

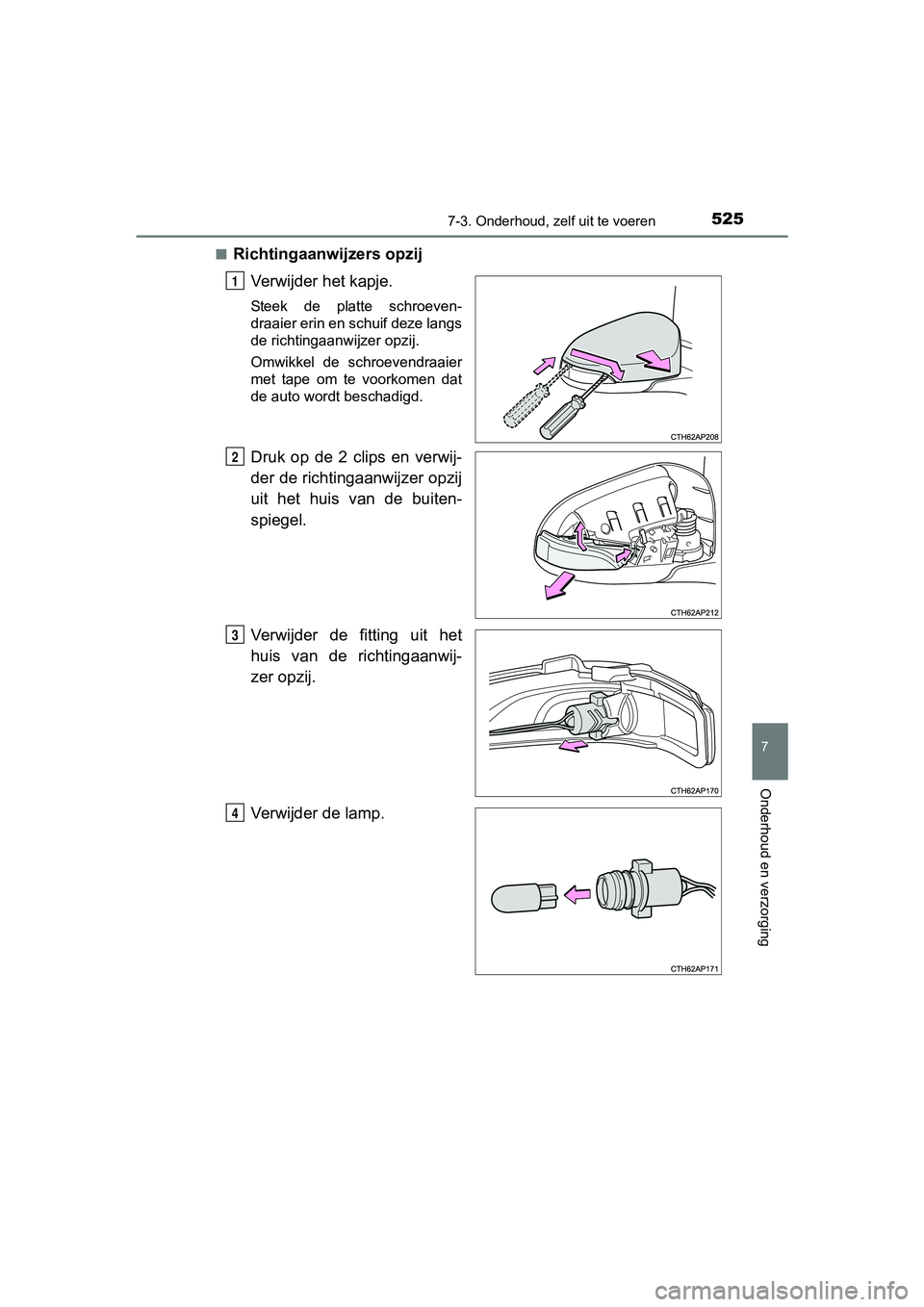

■Richtingaanwijzers opzijVerwijder het kapje.
Steek de platte schroeven-
draaier erin en schuif deze langs
de richtingaanwijzer opzij.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Druk op de 2 clips en verwij-
der de richtingaanwijzer opzij
uit het huis van de buiten-
spiegel.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 525 Friday, October 7, 2016 4:48 PM

5267-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)

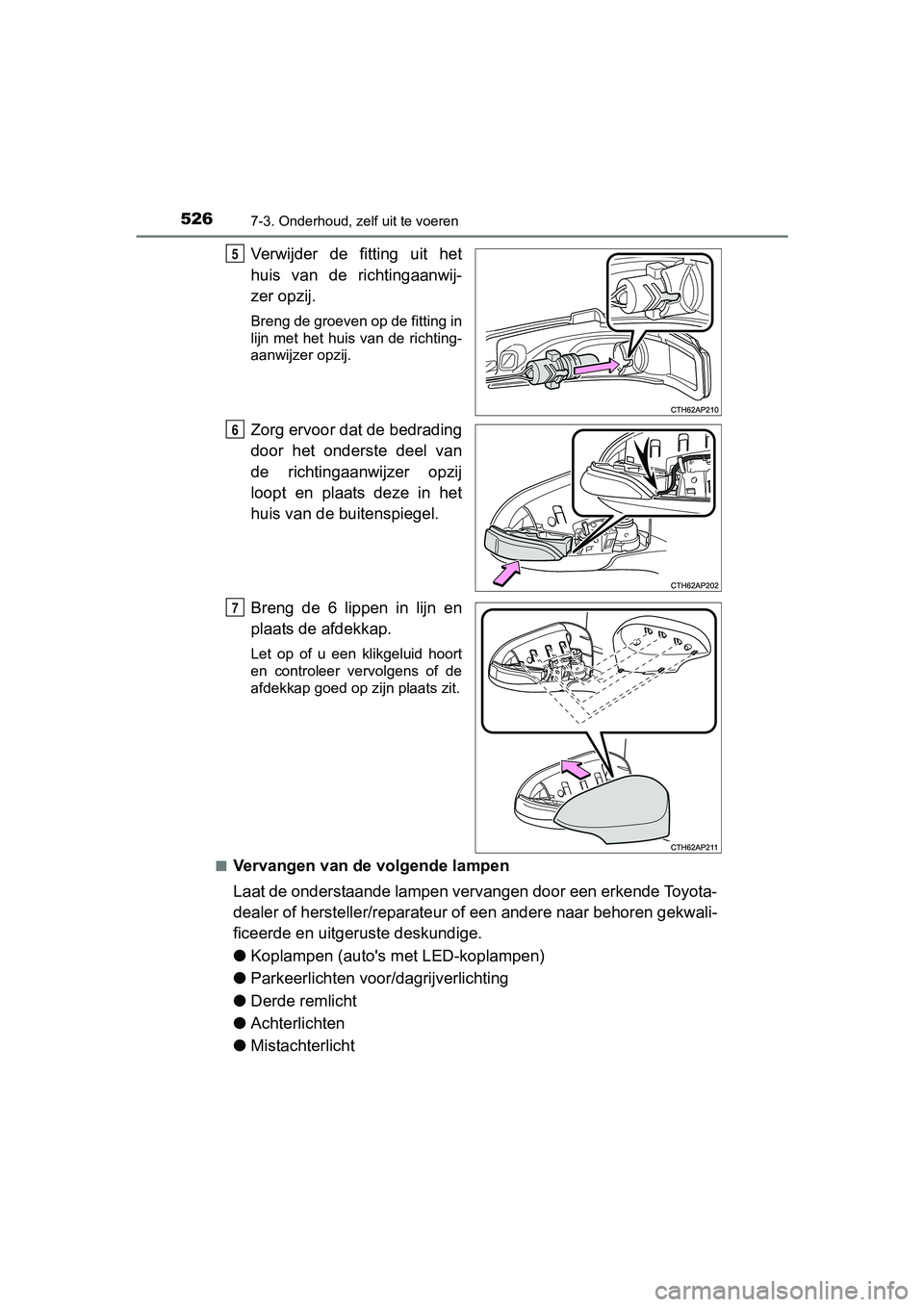

Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Zorg ervoor dat de bedrading
door het onderste deel van
de richtingaanwijzer opzij
loopt en plaats deze in het
huis van de buitenspiegel.
Breng de 6 lippen in lijn en
plaats de afdekkap.
Let op of u een klikgeluid hoort
en controleer vervolgens of de
afdekkap goed op zijn plaats zit.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige.
● Koplampen (auto's met LED-koplampen)
● Parkeerlichten voor/dagrijverlichting
● Derde remlicht
● Achterlichten
● Mistachterlicht
5
6
7
UK AURIS_HB_OM_Europe_OM12K97E .book Page 526 Friday, October 7, 2016 4:48 PM

5277-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
7
Onderhoud en verzorging

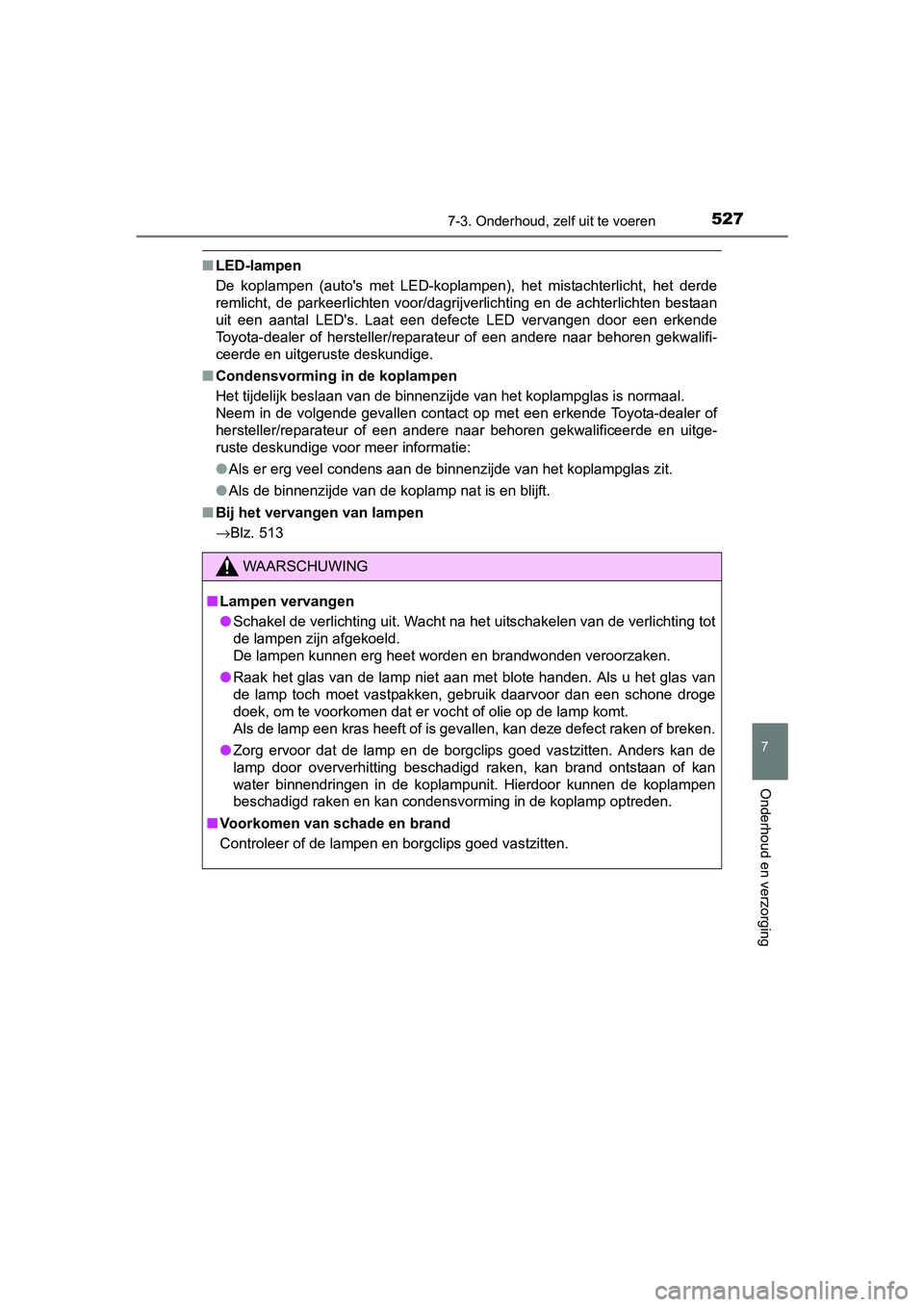

■LED-lampen
De koplampen (auto's met LED-koplampen), het mistachterlicht, h et derde
remlicht, de parkeerlichten voor/dagrijverlichting en de achterlichten bestaan
uit een aantal LED's. Laat een defecte LED vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 513
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
■ Voorkomen van schade en brand
Controleer of de lampen en borgclips goed vastzitten.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 527 Friday, October 7, 2016 4:48 PM

5287-3. Onderhoud, zelf uit te voeren
UK AURIS_HB_EE (OM12K97E)
UK AURIS_HB_OM_Europe_OM12K97E.book Page 528 Friday, October 7, 2016 4:48 PM

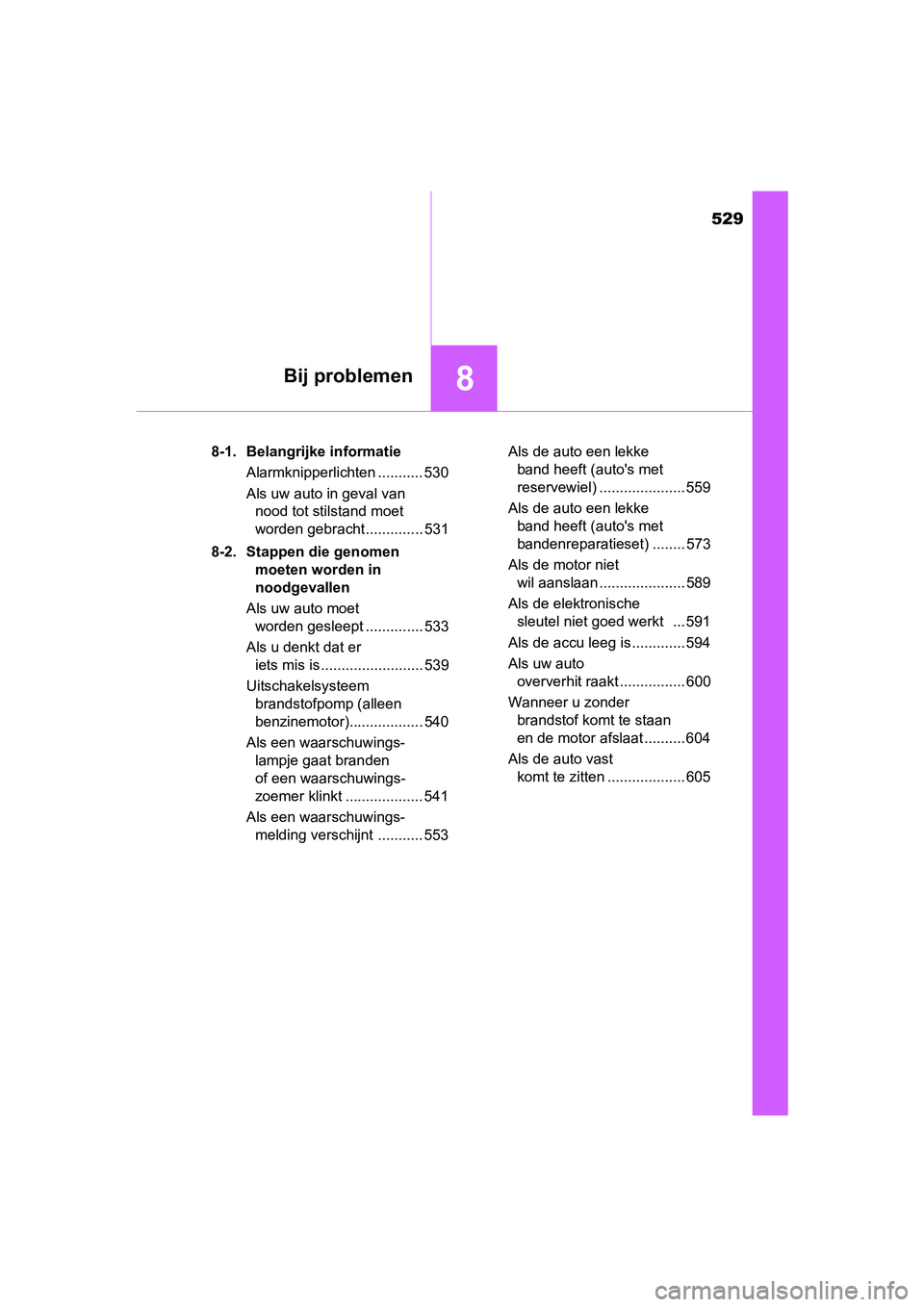

529
8Bij problemen
UK AURIS_HB_EE (OM12K97E)8-1. Belangrijke informatie
Alarmknipperlichten ........... 530
Als uw auto in geval van nood tot stilstand moet
worden gebracht .............. 531
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept .............. 533
Als u denkt dat er iets mis is ......................... 539
Uitschakelsysteem brandstofpomp (alleen
benzinemotor).................. 540
Als een waarschuwings- lampje gaat branden
of een waarschuwings-
zoemer klinkt ................... 541
Als een waarschuwings- melding verschijnt ........... 553 Als de auto een lekke
band heeft (auto's met
reservewiel) ..................... 559
Als de auto een lekke band heeft (auto's met
bandenreparatieset) ........ 573
Als de motor niet wil aanslaan ..................... 589
Als de elektronische sleutel niet goed werkt ... 591
Als de accu leeg is ............. 594
Als uw auto oververhit raakt ................ 600
Wanneer u zonder brandstof komt te staan
en de motor afslaat .......... 604
Als de auto vast komt te zitten ................... 605
UK AURIS_HB_OM_Europe_OM12K97E .book Page 529 Friday, October 7, 2016 4:48 PM

530
UK AURIS_HB_EE (OM12K97E)
8-1. Belangrijke informatie

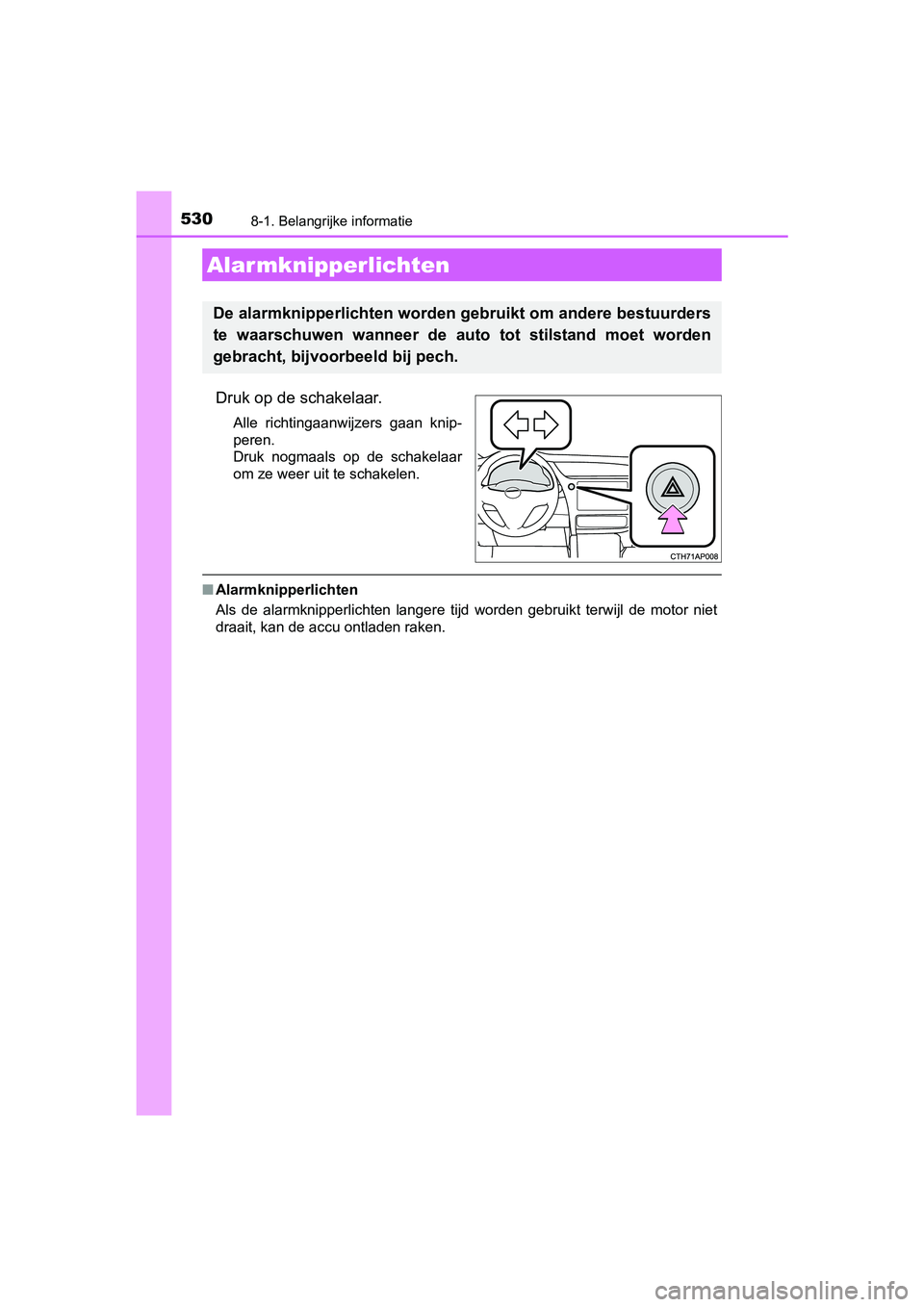

Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
Alar mknipperlichten
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
