5618-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

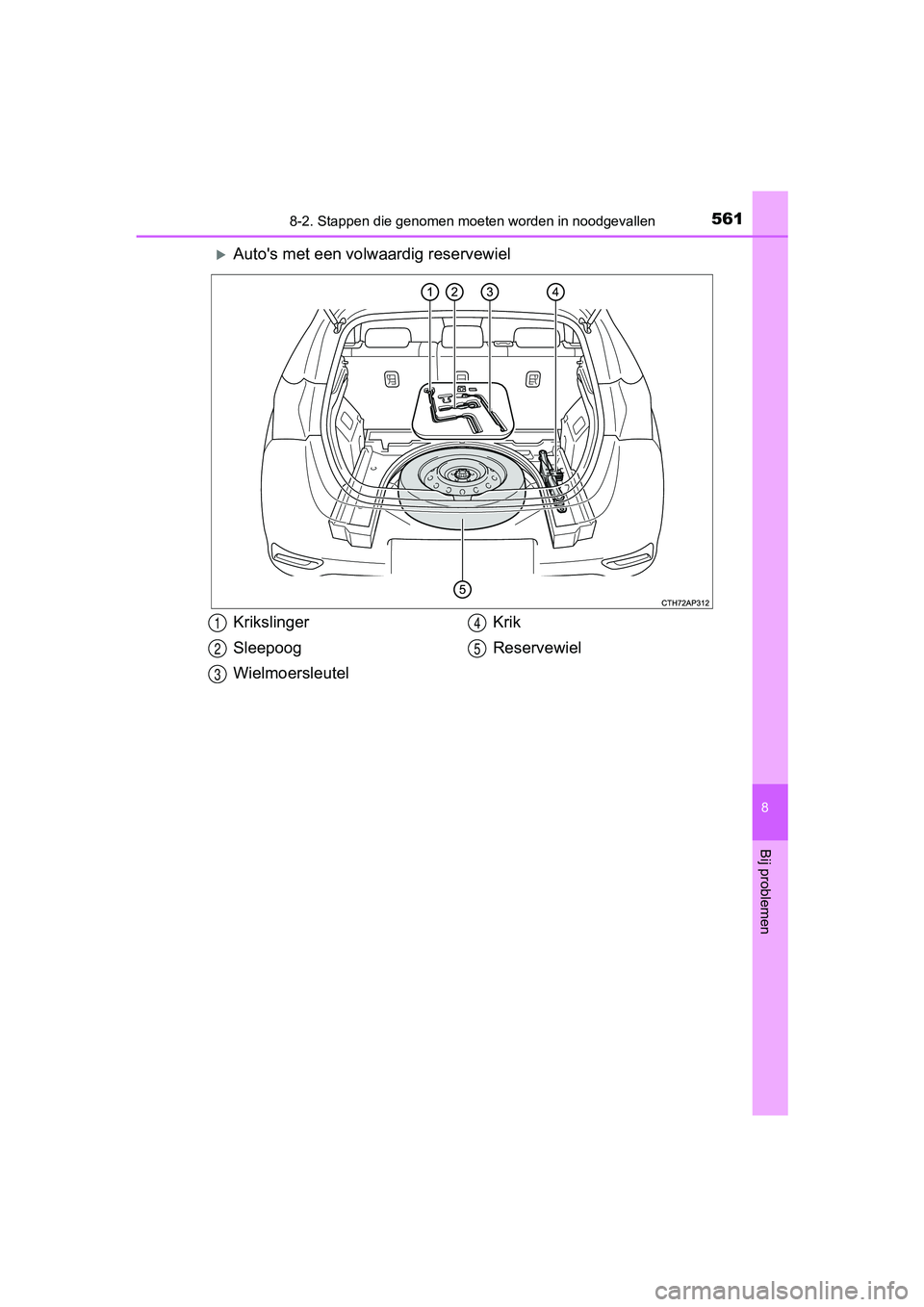

Auto's met een volwaardig reservewiel
Krikslinger
Sleepoog
Wielmoersleutel Krik
Reservewiel1
2
3
4
5
UK AURIS_HB_OM_Europe_OM12K97E
.book Page 561 Friday, October 7, 2016 4:48 PM

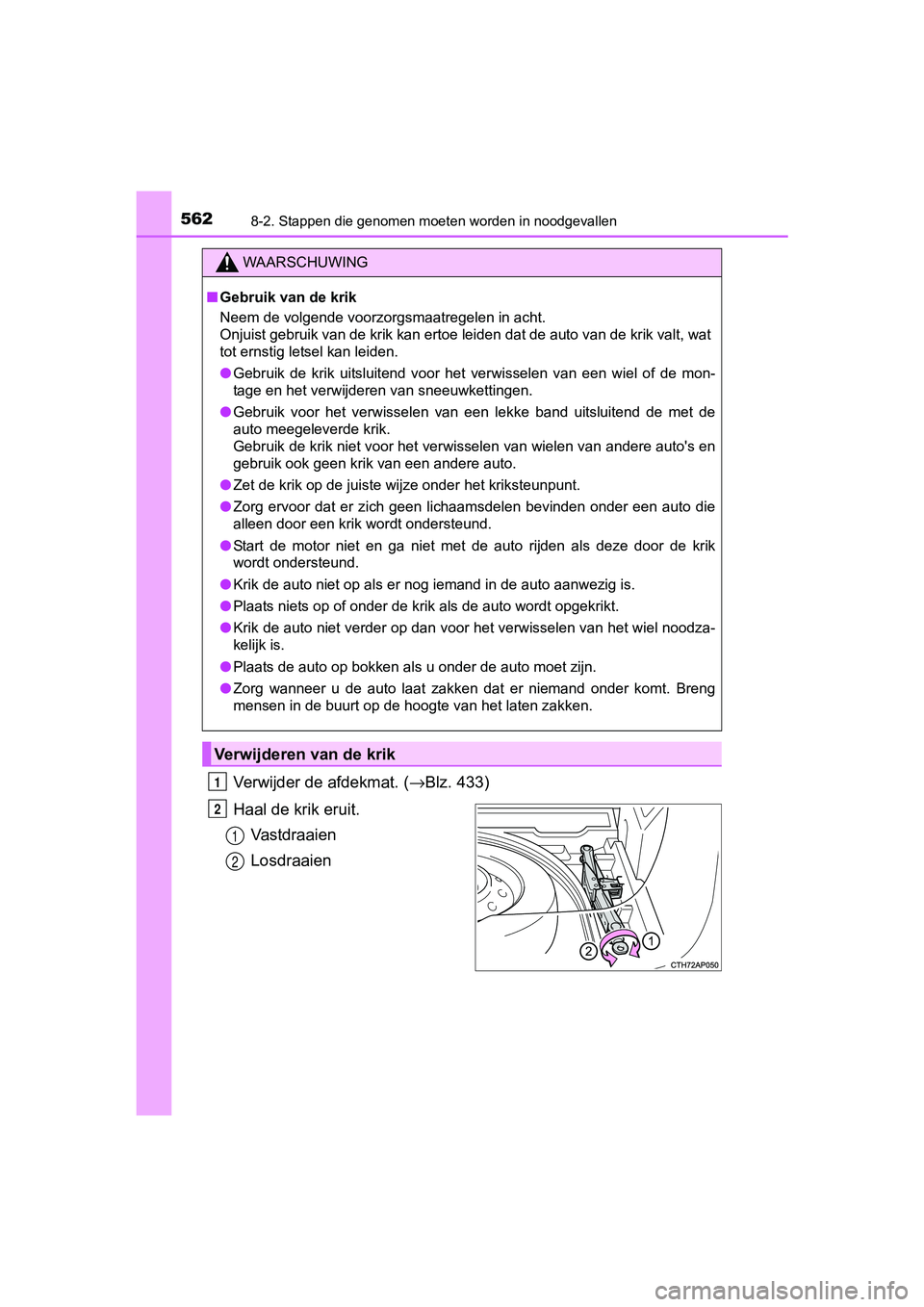

5628-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
Verwijder de afdekmat. (→Blz. 433)
Haal de krik eruit. Va s t d r a a i e n
Losdraaien
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start de motor niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
Verwijderen van de krik
1
2
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 562 Friday, October 7, 2016 4:48 PM

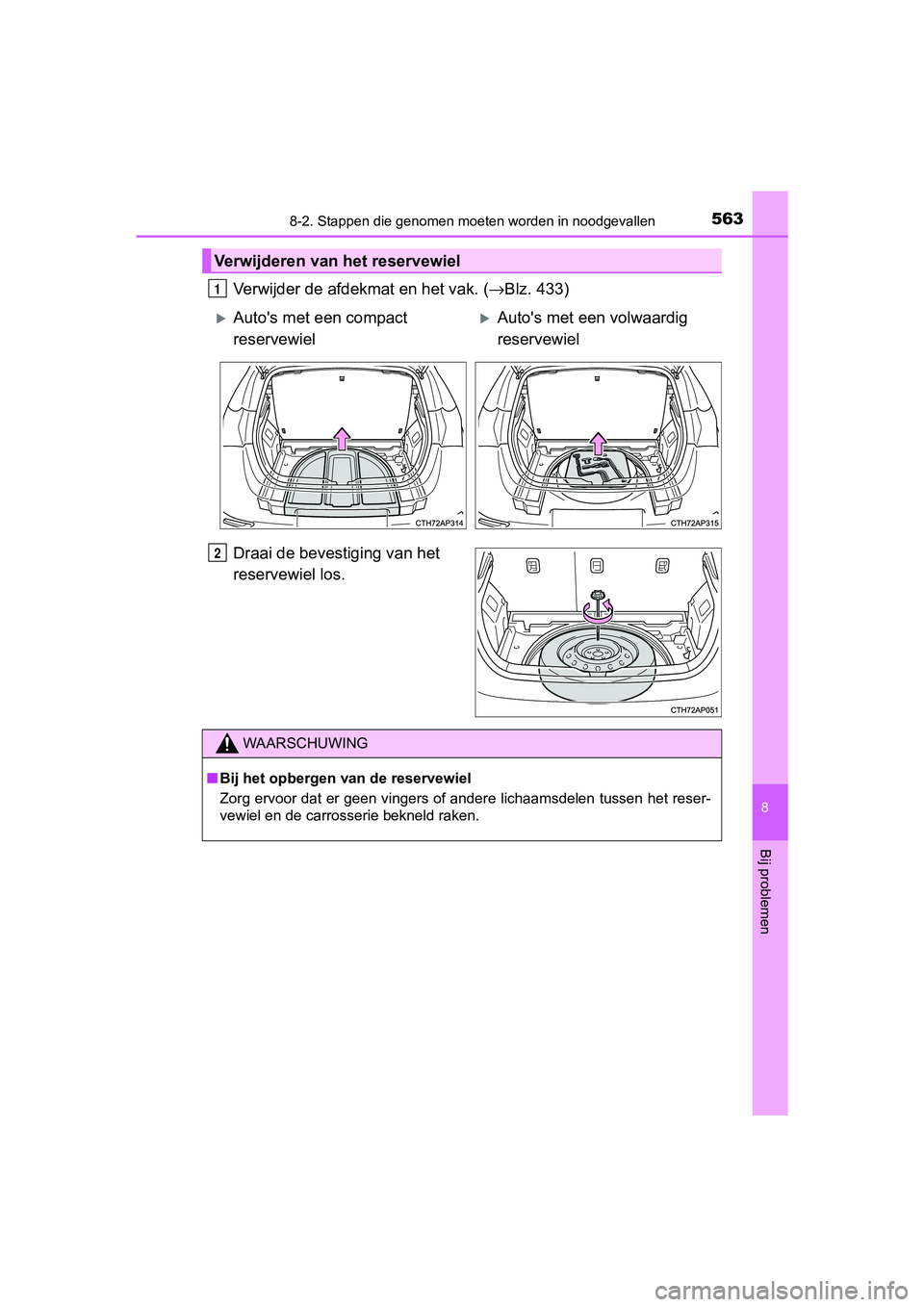

5638-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen
Verwijder de afdekm at en het vak. (→Blz. 433)
Draai de bevestiging van het
reservewiel los.
Verwijderen van het reservewiel
1
Auto's met een compact
reservewielAuto's met een volwaardig
reservewiel
2
WAARSCHUWING
■ Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 563 Friday, October 7, 2016 4:48 PM

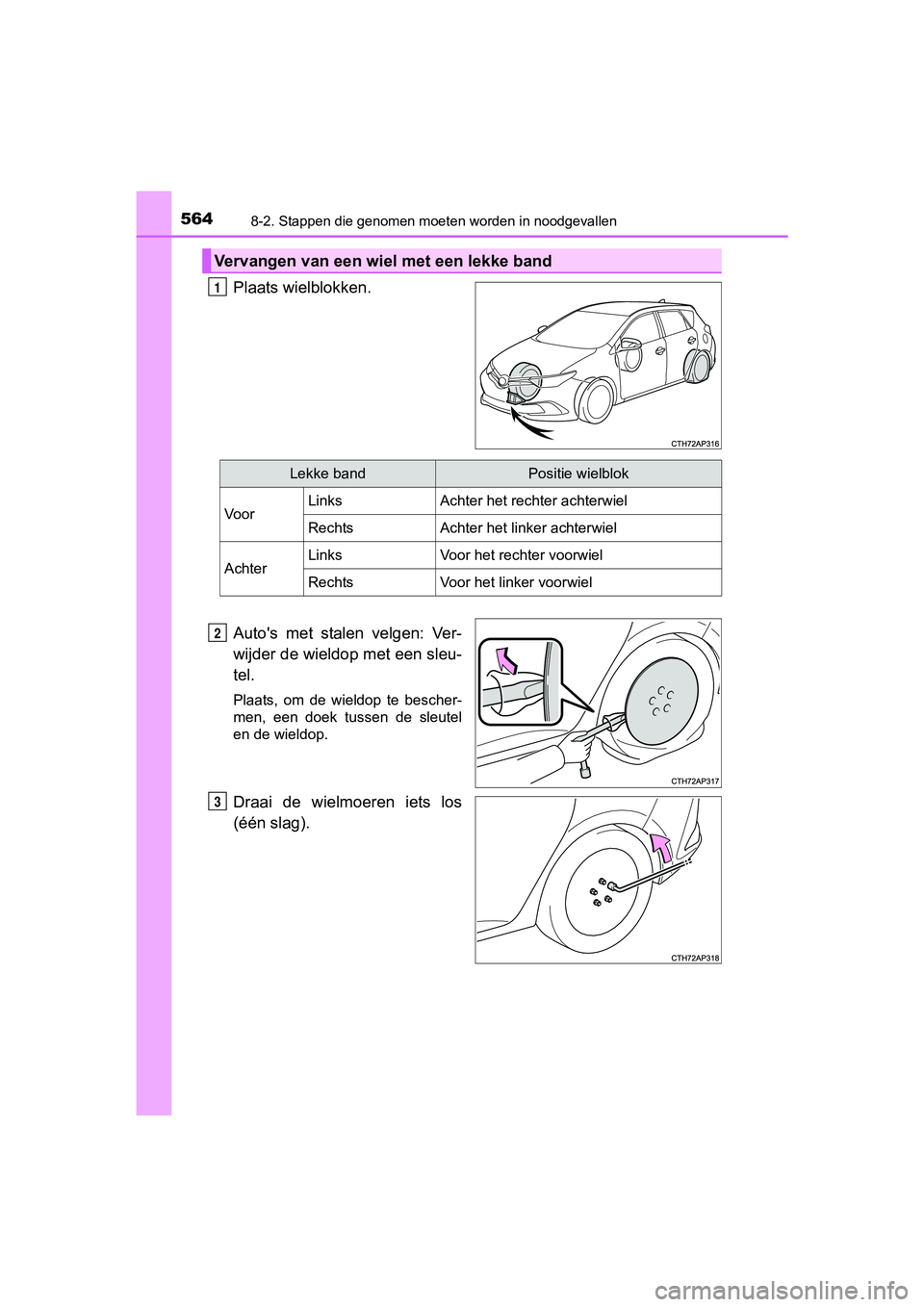

5648-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
Plaats wielblokken.
Auto's met stalen velgen: Ver-
wijder de wieldop met een sleu-
tel.
Plaats, om de wieldop te bescher-
men, een doek tussen de sleutel
en de wieldop.
Draai de wielmoeren iets los
(één slag).
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
UK AURIS_HB_OM_Europe_OM12K97E .book Page 564 Friday, October 7, 2016 4:48 PM

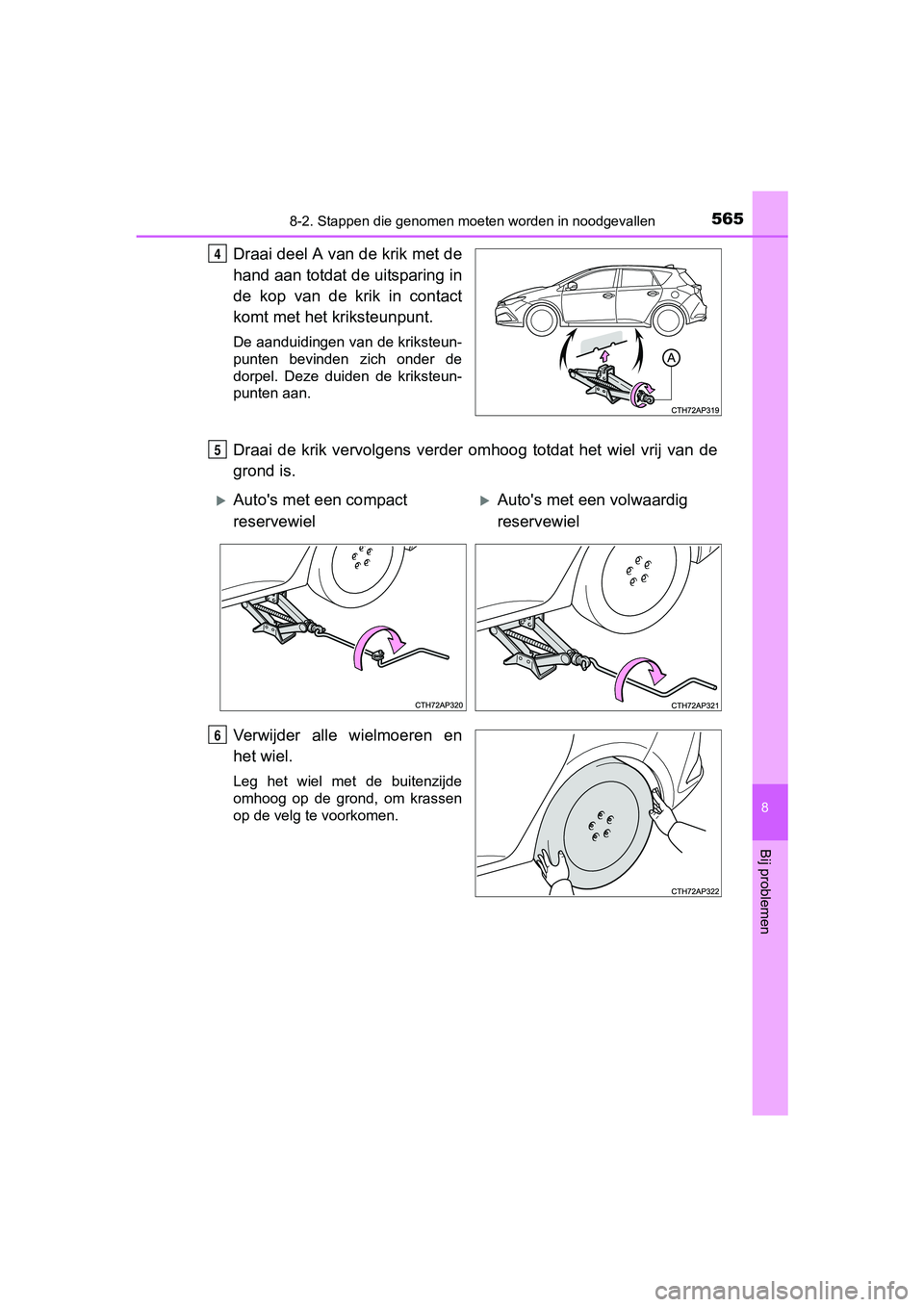

5658-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen
Draai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het kriksteunpunt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Draai de krik vervolgens verder omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
Auto's met een compact
reservewielAuto's met een volwaardig
reservewiel
6
UK AURIS_HB_OM_Europe_OM12K97E .book Page 565 Friday, October 7, 2016 4:48 PM

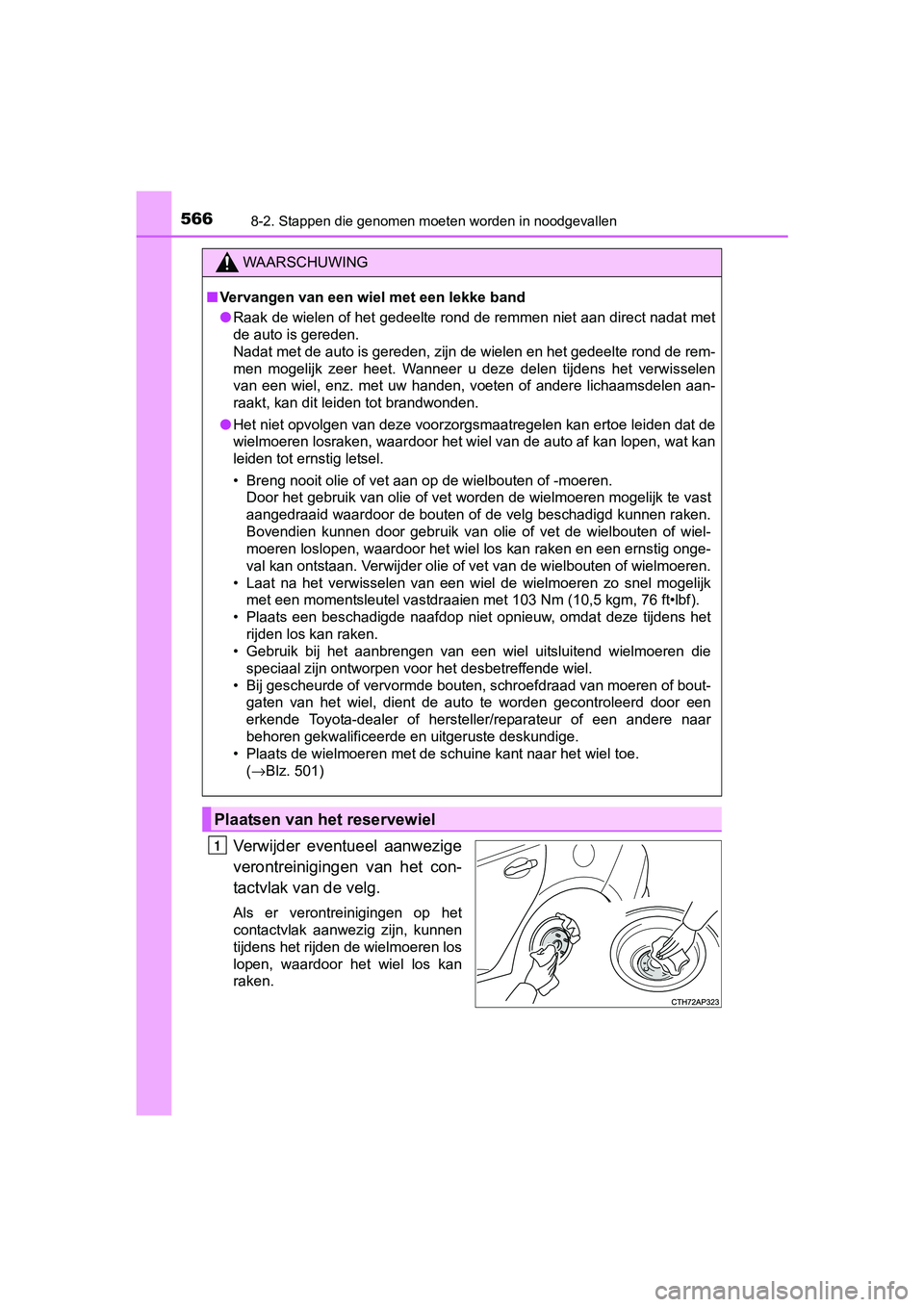

5668-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Raak de wielen of het gedeelte rond de remmen niet aan direct n adat met
de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u deze delen tijdens het verwis selen
van een wiel, enz. met uw handen, voeten of andere lichaamsdele n aan-
raakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Breng nooit olie of vet aan op de wielbouten of -moeren. Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Bovendien kunnen door gebruik van olie of vet de wielbouten of wiel-
moeren loslopen, waardoor het wiel los kan raken en een ernstig onge-
val kan ontstaan. Verwijder olie of vet van de wielbouten of wi elmoeren.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf ).
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het
rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 501)
Plaatsen van het reservewiel
1
UK AURIS_HB_OM_Europe_OM12K97E .book Page 566 Friday, October 7, 2016 4:48 PM

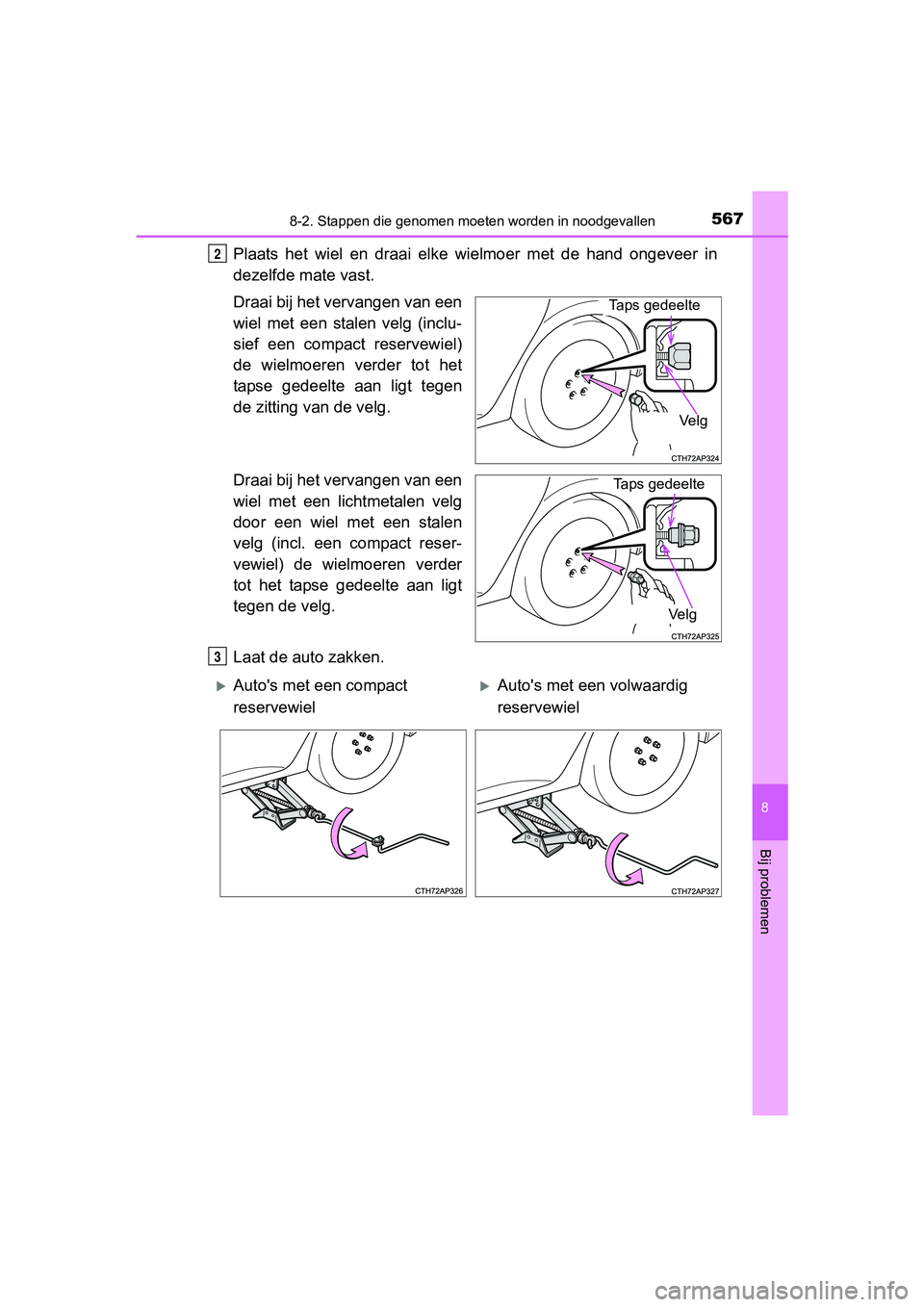

5678-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een
wiel met een stalen velg (inclu-
sief een compact reservewiel)
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de zitting van de velg.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een wiel met een stalen
velg (incl. een compact reser-
vewiel) de wielmoeren verder
tot het tapse gedeelte aan ligt
tegen de velg.
Laat de auto zakken.2
Taps gedeelte
Ve l g
Taps gedeelte
Ve l g
P
Auto's met een compact
reservewielAuto's met een volwaardig
reservewiel
UK AURIS_HB_OM_Europe_OM12K97E .book Page 567 Friday, October 7, 2016 4:48 PM

5688-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het volwaardige reservewiel
●Bij auto's met een bandenspanningswaarschuwingssysteem heeft he t vol-
waardige reservewiel een aanduiding TEMPORARY USE ONLY (alleen
voor tijdelijk gebruik) op de buitenzijde van het wiel.
Gebruik het volwaardige reservewiel alleen tijdelijk en alleen in noodgeval-
len.
● Controleer de bandenspanning van het volwaardige reservewiel.
(→Blz. 625)
■ Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel.
(→Blz. 625)
■ Bij gebruik van het compacte reservewiel
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Bij gebruik van het reservewiel (auto's met bandenspanningswaar schu-
wingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage ban-
denspanning is gaan branden, dit lampje blijven branden.
4
5
UK AURIS_HB_OM_Europe_OM12K97E .book Page 568 Friday, October 7, 2016 4:48 PM

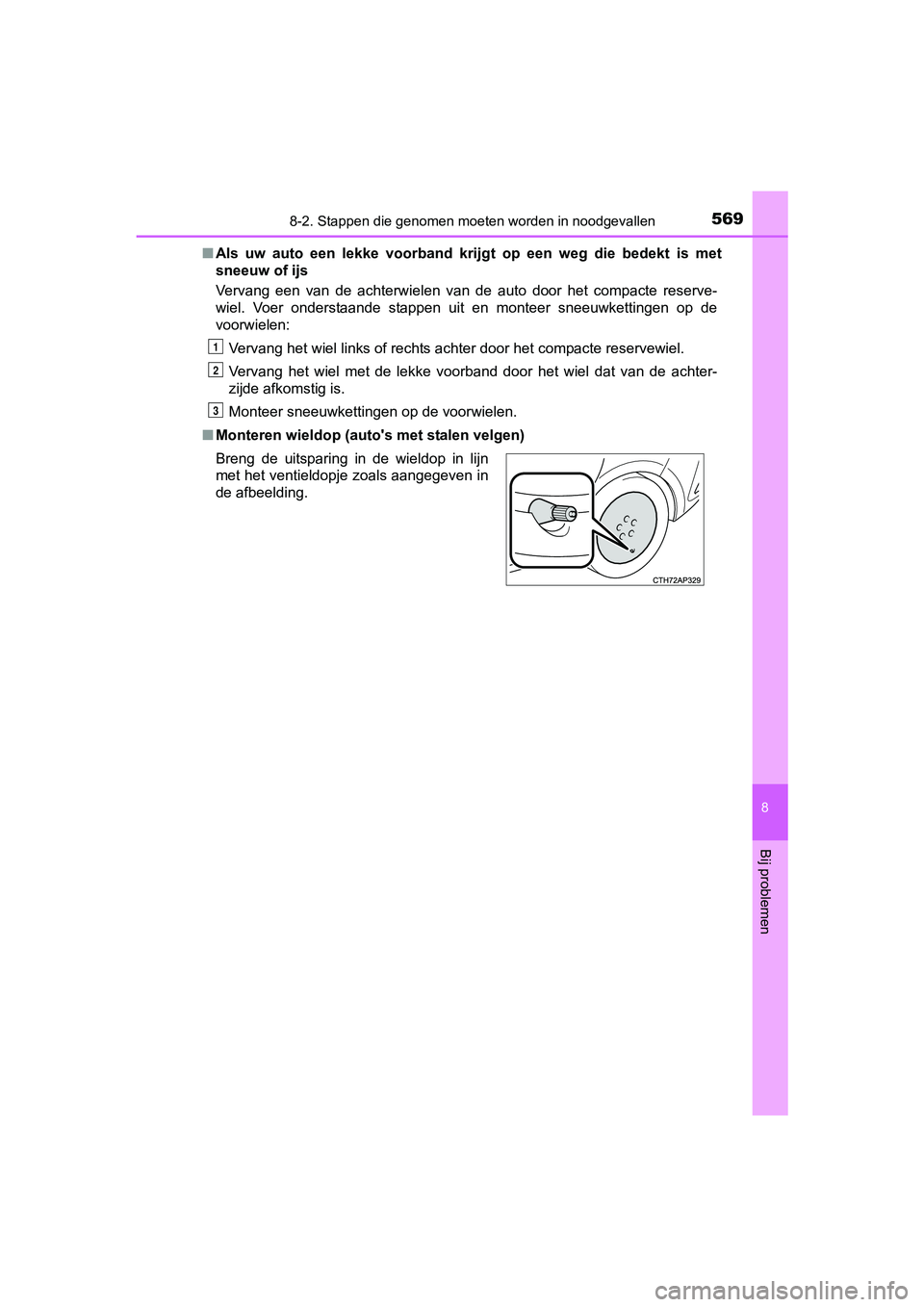

5698-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen
■Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de
voorwielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
■ Monteren wieldop (auto's met stalen velgen)
Breng de uitsparing in de wieldop in lijn
met het ventieldopje zoals aangegeven in
de afbeelding.
1
2
3
UK AURIS_HB_OM_Europe_OM12K97E .book Page 569 Friday, October 7, 2016 4:48 PM

5708-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)■

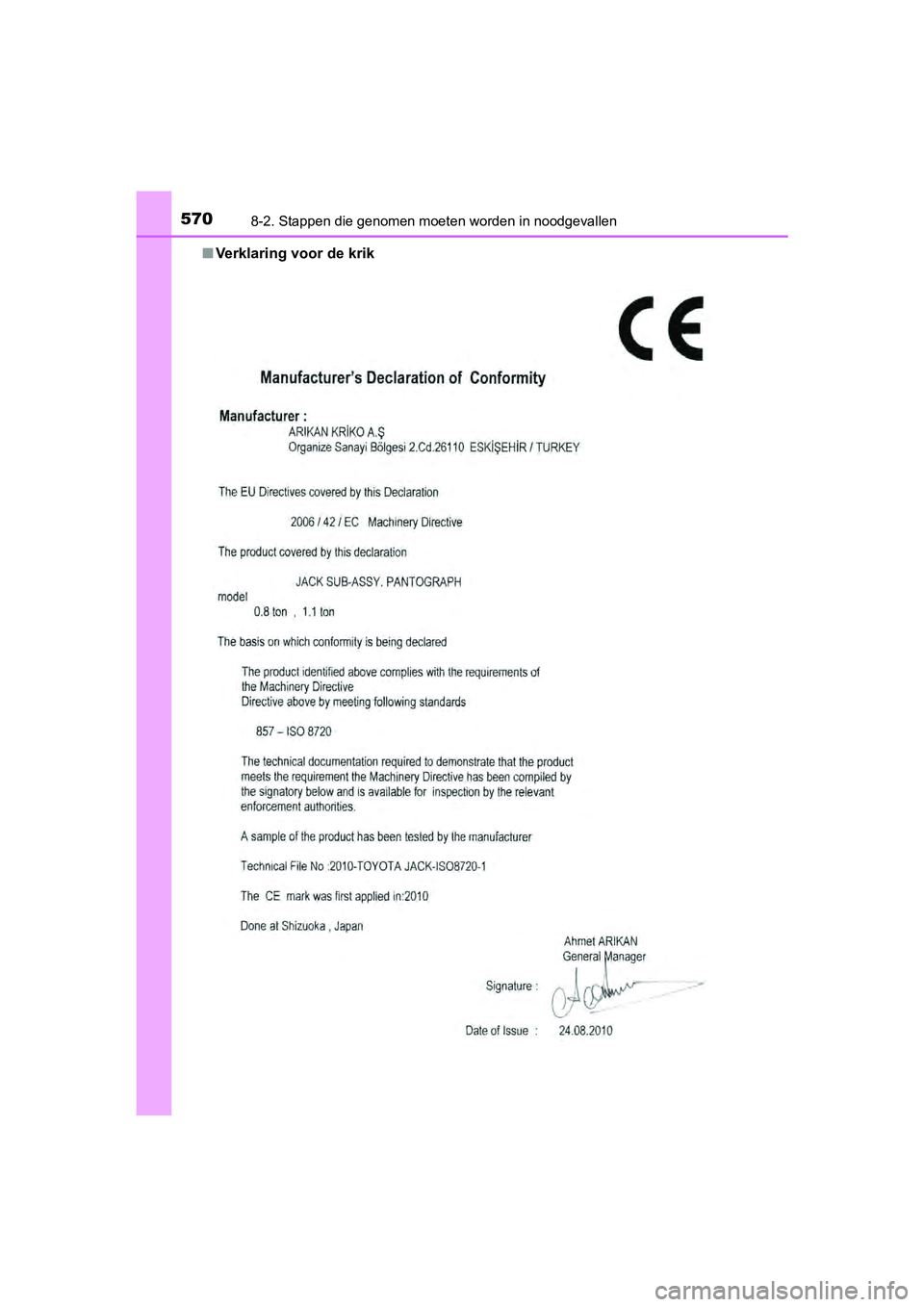

Verklaring voor de krik
