5918-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

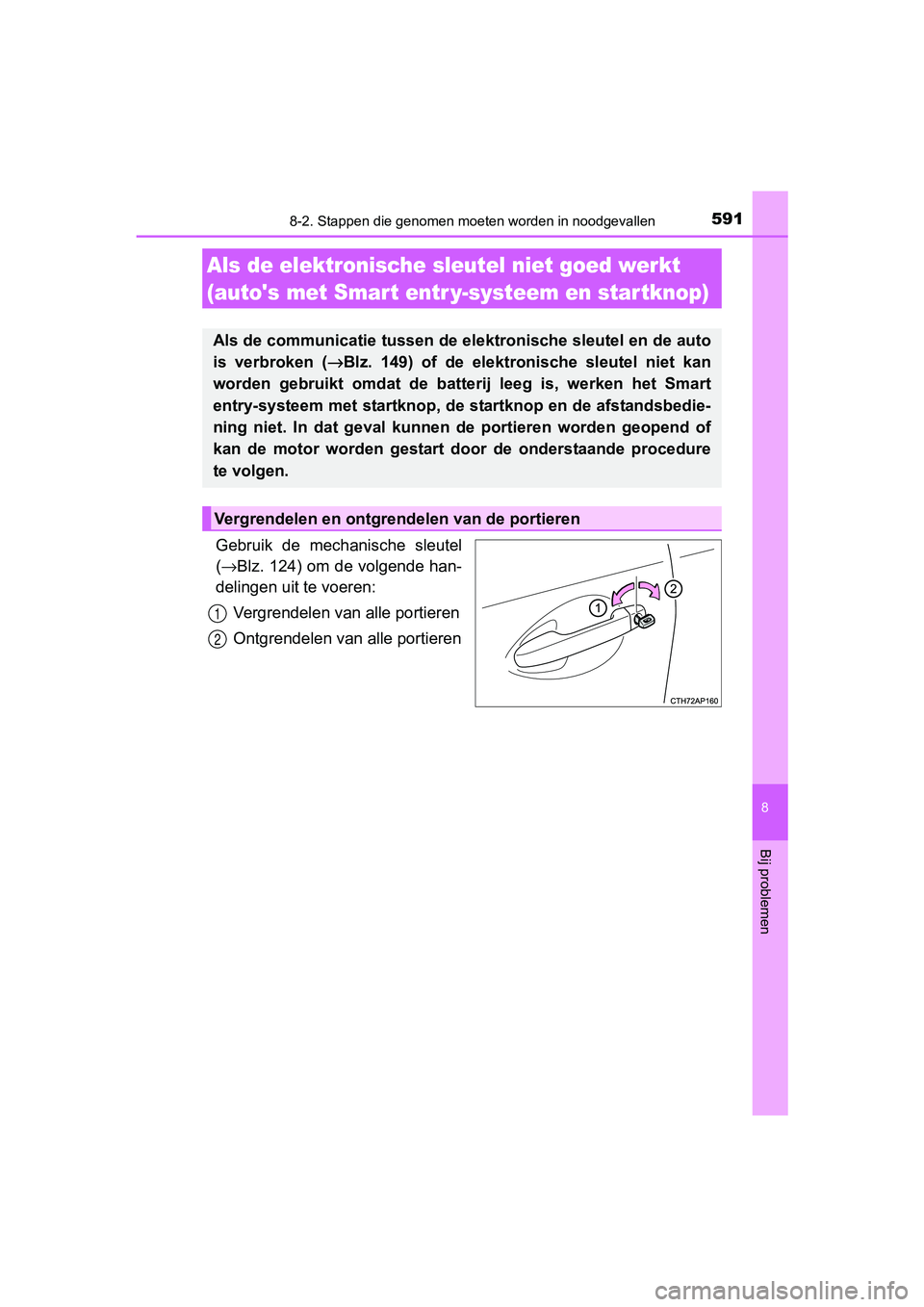

Gebruik de mechanische sleutel
(→ Blz. 124) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren
Als de elektronische sleut el niet goed werkt
(auto's met Smart entr y-systeem en star tknop)
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 149) of de elektr onische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop, de startknop en de afstandsbedie-
ning niet. In dat geval kunnen de portieren worden geopend of
kan de motor worden gestart door de onderstaande procedure
te volgen.
Vergrendelen en ontgrendelen van de portieren
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 591 Friday, October 7, 2016 4:48 PM

5928-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)

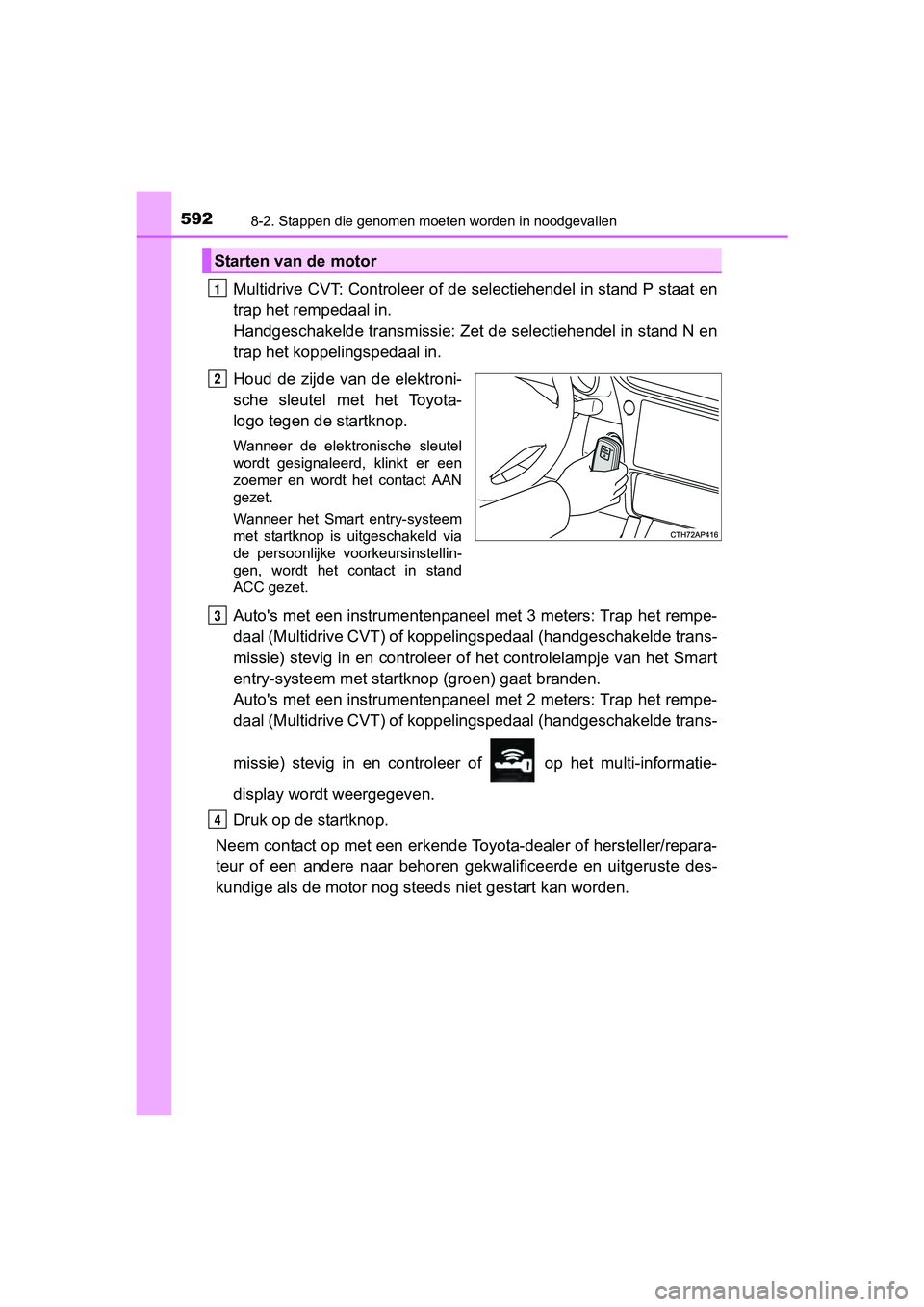

Multidrive CVT: Controleer of de selectiehendel in stand P staa t en
trap het rempedaal in.
Handgeschakelde transmissie: Zet de selectiehendel in stand N e n
trap het koppelingspedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gesignaleerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Auto's met een instrumentenpaneel met 3 meters: Trap het rempe-
daal (Multidrive CVT) of koppelingspedaal (handgeschakelde tran s-
missie) stevig in en controleer o f het controlelampje van het Smart
entry-systeem met startknop (groen) gaat branden.
Auto's met een instrumentenpaneel met 2 meters: Trap het rempe-
daal (Multidrive CVT) of koppelingspedaal (handgeschakelde tran s-
missie) stevig in en controleer of op het multi-informatie-
display wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als de moto r nog steeds niet gestart kan worden.
Starten van de motor
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 592 Friday, October 7, 2016 4:48 PM

5938-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

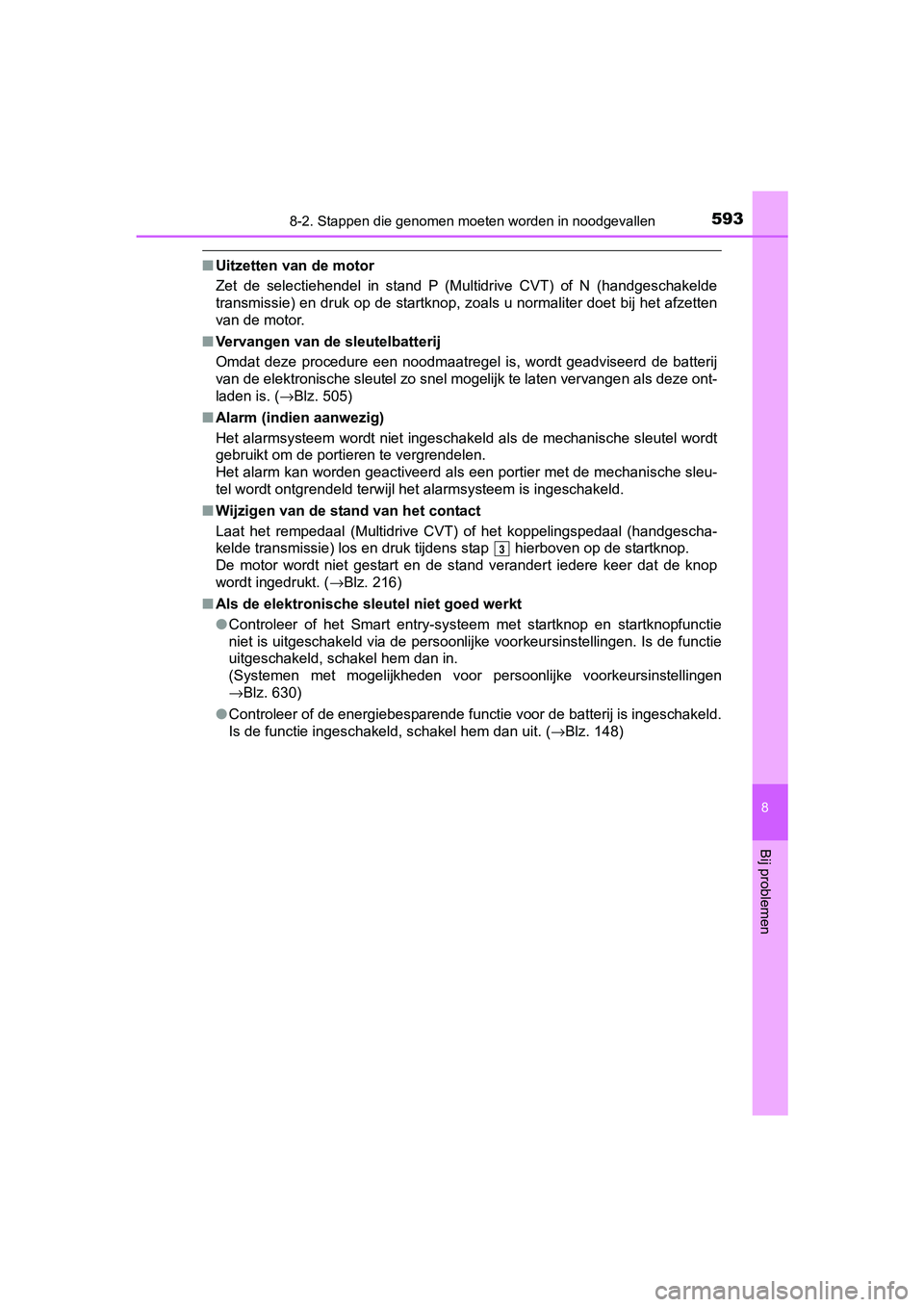

■Uitzetten van de motor
Zet de selectiehendel in stand P (Multidrive CVT) of N (handges chakelde
transmissie) en druk op de startknop, zoals u normaliter doet b ij het afzetten
van de motor.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 505)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de stand van het contact
Laat het rempedaal (Multidrive CVT) of het koppelingspedaal (handgescha-
kelde transmissie) los en druk tijdens stap hierboven op de st artknop.
De motor wordt niet gestart en de stand verandert iedere keer d at de knop
wordt ingedrukt. (→Blz. 216)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop en startkno pfunctie
niet is uitgeschakeld via de persoonlijke voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
→Blz. 630)
● Controleer of de energiebesparende functie voor de batterij is ingeschakeld.
Is de functie ingeschakeld, schakel hem dan uit. ( →Blz. 148)
3
UK AURIS_HB_OM_Europe_OM12K97E .book Page 593 Friday, October 7, 2016 4:48 PM

5948-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)

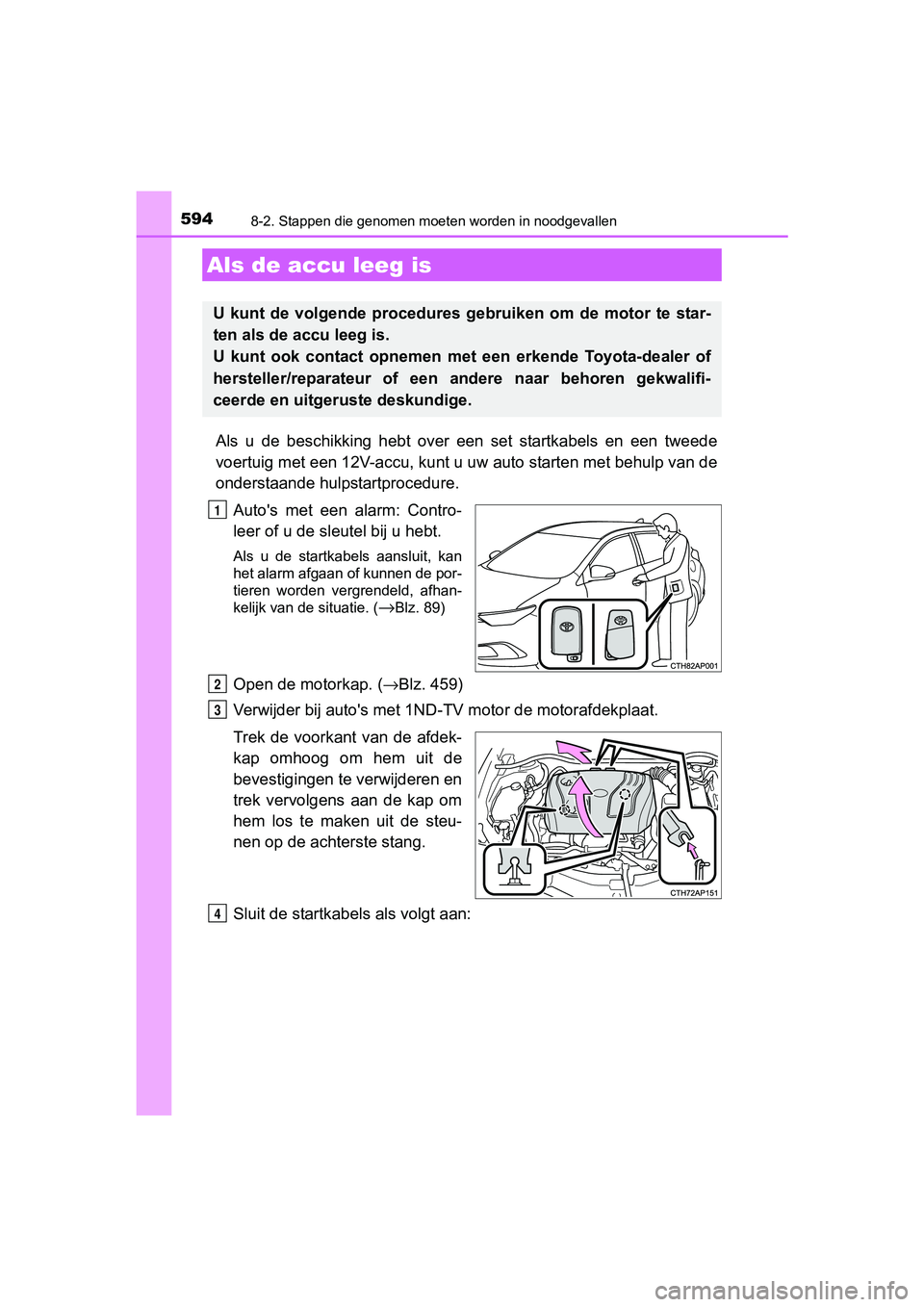

Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-ac cu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Auto's met een alarm: Contro-
leer of u de sleutel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. (
→Blz. 89)
Open de motorkap. ( →Blz. 459)
Verwijder bij auto's met 1ND- TV motor de motorafdekplaat.
Trek de voorkant van de afdek-
kap omhoog om hem uit de
bevestigingen te verwijderen en
trek vervolgens aan de kap om
hem los te maken uit de steu-
nen op de achterste stang.
Sluit de startkabels als volgt aan:
Als de accu leeg is
U kunt de volgende procedures gebruiken om de motor te star-
ten als de accu leeg is.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 594 Friday, October 7, 2016 4:48 PM

5958-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

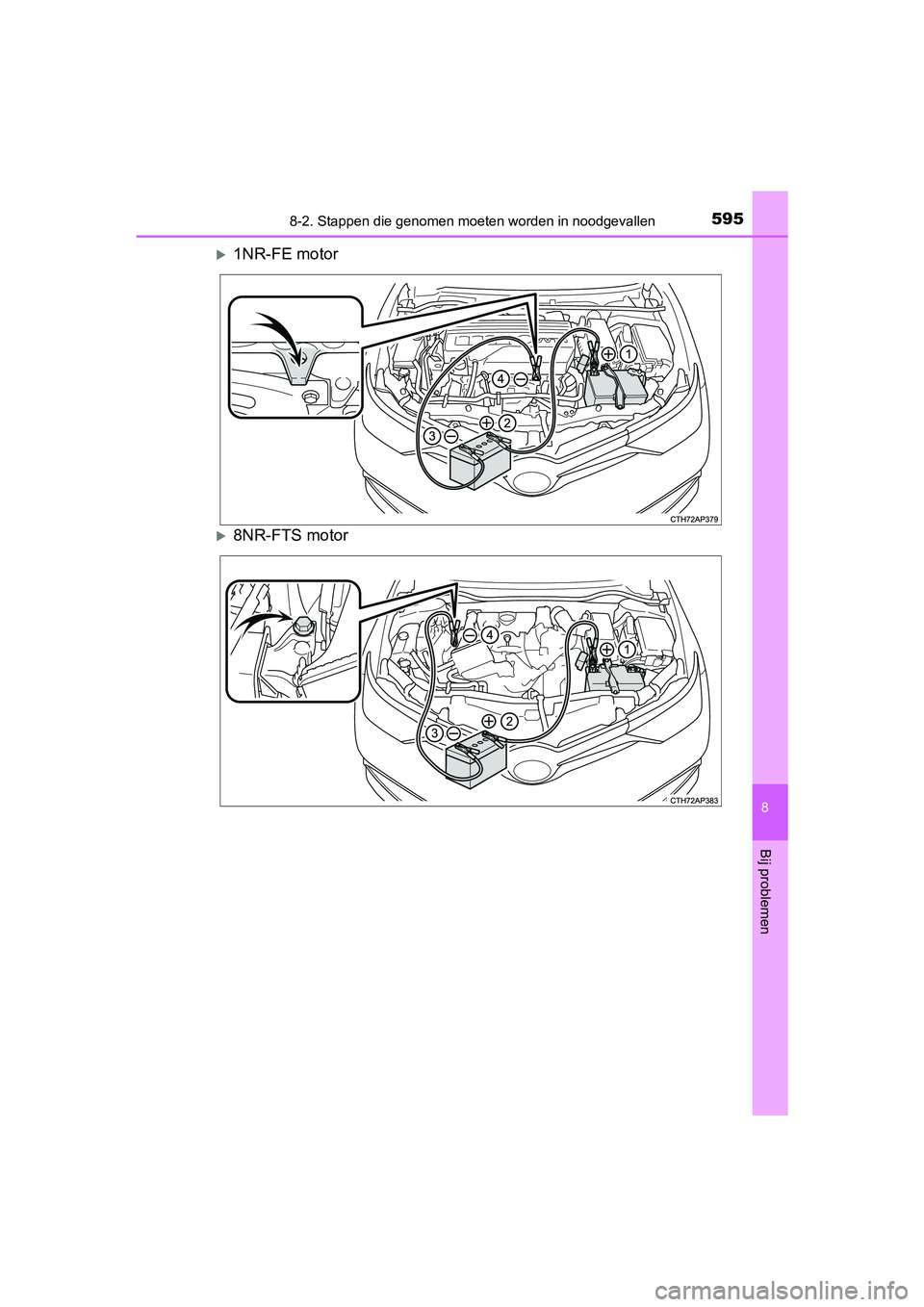

1NR-FE motor
8NR-FTS motor
UK AURIS_HB_OM_Europe_OM12K97E .book Page 595 Friday, October 7, 2016 4:48 PM

5968-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)

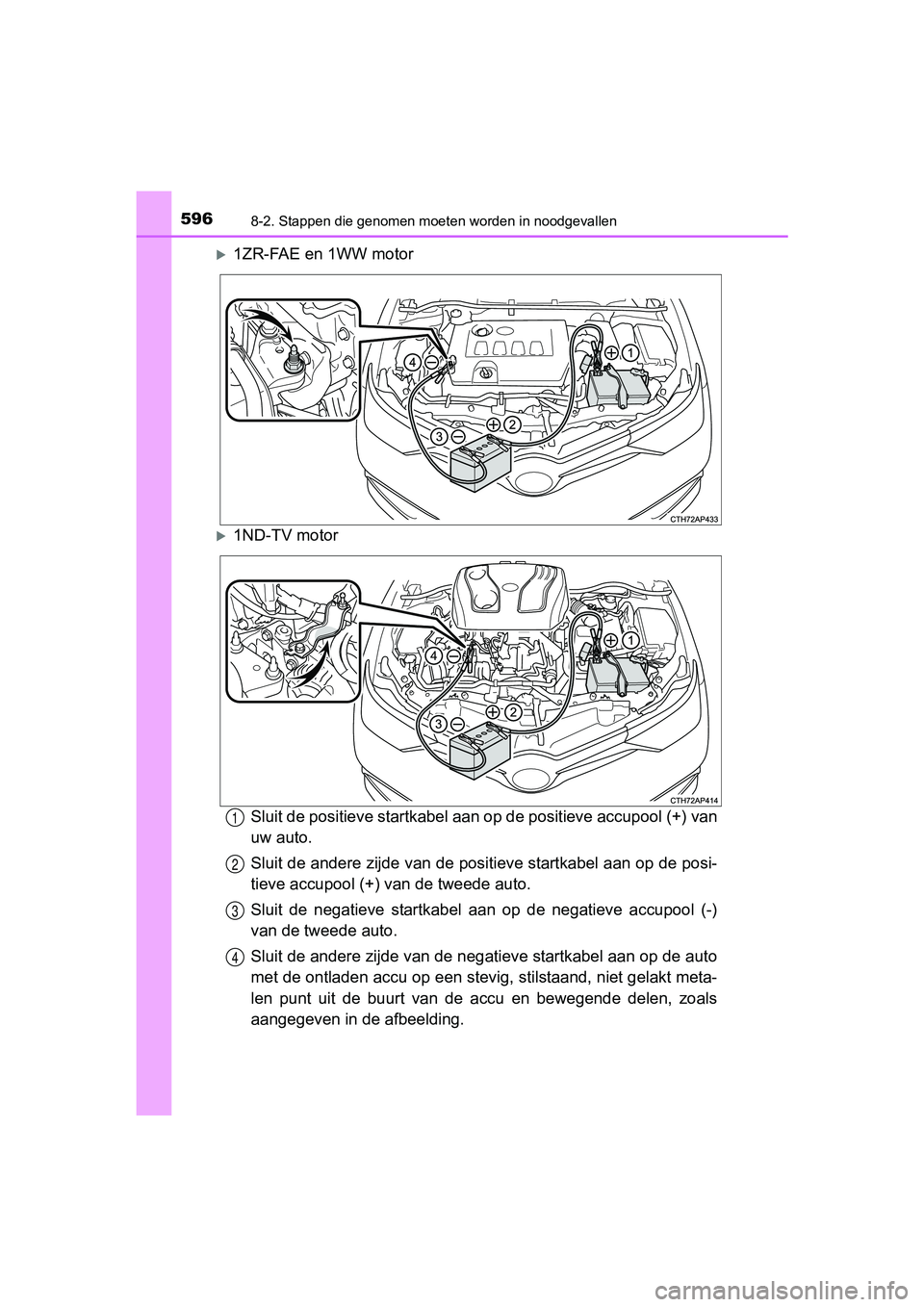

1ZR-FAE en 1WW motor
1ND-TV motor
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stevig, stilstaand, niet gelakt met a-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1
2
3
4
UK AURIS_HB_OM_Europe_OM12K97E .book Page 596 Friday, October 7, 2016 4:48 PM

5978-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

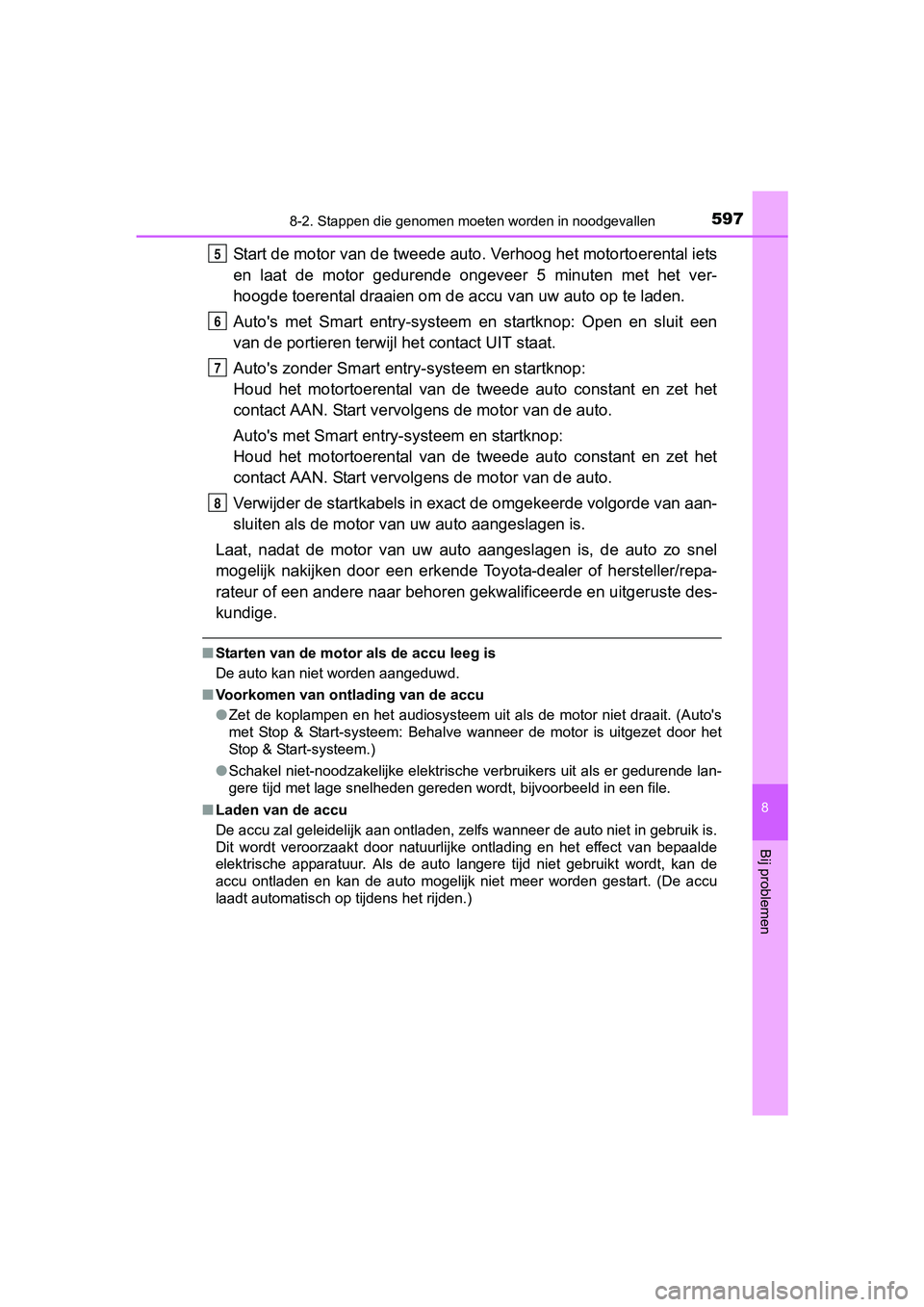

Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om d e accu van uw auto op te laden.
Auto's met Smart entry-systeem en startknop: Open en sluit een
van de portieren terwijl het contact UIT staat.
Auto's zonder Smart entry -systeem en startknop:
Houd het motortoerental van de tweede auto constant en zet het
contact AAN. Start vervol gens de motor van de auto.
Auto's met Smart entry-s ysteem en startknop:
Houd het motortoerental van de tweede auto constant en zet het
contact AAN. Start vervol gens de motor van de auto.
Verwijder de startkabels in exact de omgekeerde volgorde van aa n-
sluiten als de motor van uw auto aangeslagen is.
Laat, nadat de motor van uw aut o aangeslagen is, de auto zo sne l
mogelijk nakijken door een erkende Toyota-dealer of hersteller/ repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Starten van de motor als de accu leeg is
De auto kan niet worden aangeduwd.
■ Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor niet draa it. (Auto's
met Stop & Start-systeem: Behalve wanneer de motor is uitgezet door het
Stop & Start-systeem.)
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto nie t in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
5
6
7
8
UK AURIS_HB_OM_Europe_OM12K97E .book Page 597 Friday, October 7, 2016 4:48 PM

5988-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)■
Bij het bijladen of vervangen van de accu
●
Auto's met Smart entry-systeem en startknop: Wanneer de accu ontladen is, is
het in sommige gevallen niet mogelijk om de portieren te ontgre ndelen met het
Smart entry-systeem met startkn op. Gebruik de afstandsbediening of de
mechanische sleutel om de portieren te vergrendelen of te ontgr endelen.
●Auto's met Smart entry-systeem en startknop: Mogelijk start de motor niet
bij de eerste poging nadat de accu weer is opgeladen, maar star t hij wel nor-
maal bij de tweede poging. Dit wijst niet op een storing.
● Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Wanneer de accu weer wordt aange sloten,
keert het systeem terug naar de stand die was geselecteerd voor dat de
accu ontladen raakte. Zet vóór het losnemen van de accu het con tact UIT.
Wees extra voorzichtig bij het aansluiten van de accu wanneer u niet zeker
weet in welke stand het contact stond voordat de accu ontladen raakte.
● Auto's met Stop & Start-systeem:
Na het opladen van de accu of het weer aansluiten van de accupo len, wordt
de motor gedurende ongeveer 5 - 40 minuten mogelijk niet automatisch
door het Stop & Start-systeem uitgeschakeld.
■ Wanneer de accu wordt vervangen (a uto's met Stop & Start-systeem)
Gebruik een accu die geschikt is voor gebruik met het Stop & St art-systeem
of een gelijkwaardige accu. Wanneer een niet-ondersteunde accu wordt
gebruikt, wordt de werking van het Stop & Start-systeem mogelij k beperkt om
de accu te beschermen.
Ook nemen de prestaties van de accu mogelijk af en kan de motor mogelijk
niet worden herstart. Neem voor meer informatie contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■ Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen d at het
licht ontvlambare gas dat uit de accu kan komen, per ongeluk to t ontbran-
ding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste ac cupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metal en
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de accu.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 598 Friday, October 7, 2016 4:48 PM

5998-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

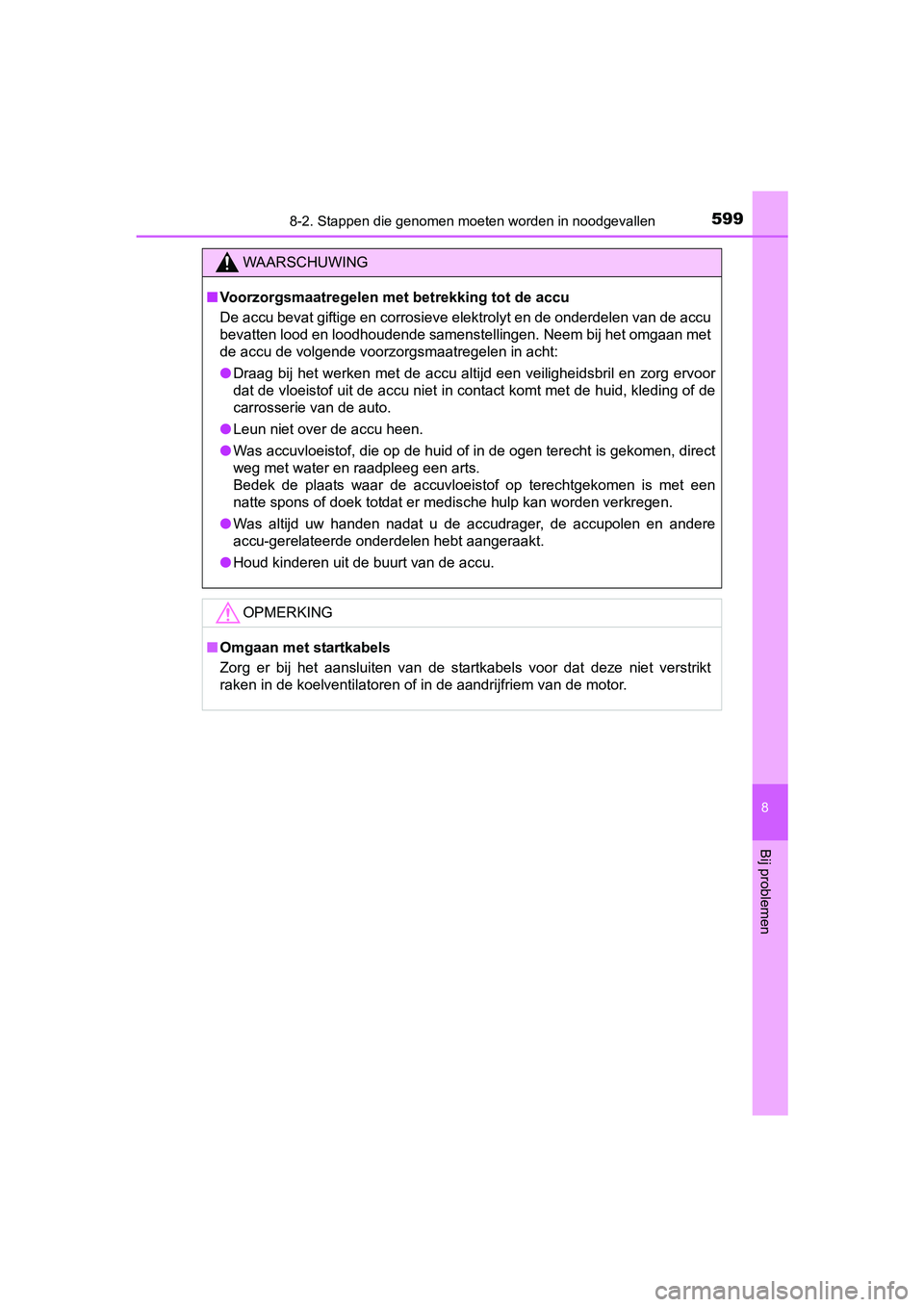

WAARSCHUWING
■Voorzorgsmaatregelen met betrekking tot de accu
De accu bevat giftige en corrosieve elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samenstellingen. Neem bij het omg aan met
de accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de accu altijd een veiligheidsbril en zorg ervoor
dat de vloeistof uit de accu niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is geko men, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkrege n.
● Was altijd uw handen nadat u de accudrager, de accupolen en and ere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de accu.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze nie t verstrikt
raken in de koelventilatoren of in de aandrijfriem van de motor .
UK AURIS_HB_OM_Europe_OM12K97E.book Page 599 Friday, October 7, 2016 4:48 PM

6008-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
●Auto's met een instrumentenpaneel met 3 meters: Het waarschu-
wingslampje hoge koelvloeistoftemperatuur ( →Blz. 542) gaat bran-
den of u merkt een verlies aan trekkracht (bijvoorbeeld de
rijsnelheid neemt niet toe).
Auto's met een instrumentenpaneel met 2 meters: De koelvloeistof-
temperatuurmeter ( →Blz. 98) komt in het rode gebied of u merkt
een verlies aan trekkracht (bijvoorbeeld de rijsnelheid neemt n iet
toe).
● Er komt stoom onder de motorkap uit.
Breng de auto op een veilige plaat s tot stilstand, schakel de aircon-
ditioning uit en zet vervolgens de motor af.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Behalve 8NR-FTS en 1WW motor
Controleer nadat de motor vol-
doende is afgekoeld de slangen
en het radiateurblok (radiateur)
op sporen van lekkage. Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof
onmiddellijk contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.

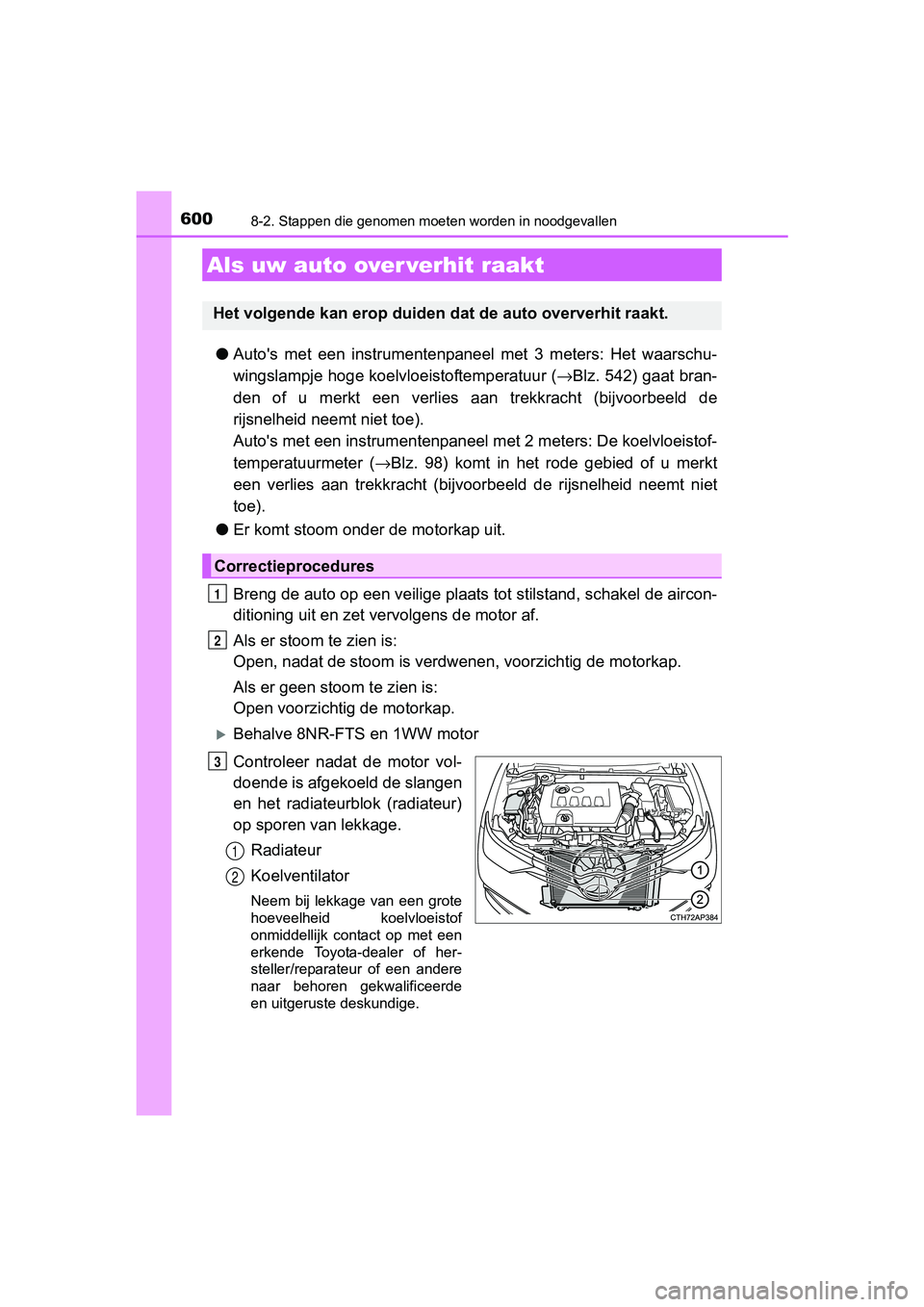

Als uw auto over verhit raakt
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
1
2
UK AURIS_HB_OM_Europe_OM12K97E .book Page 600 Friday, October 7, 2016 4:48 PM
