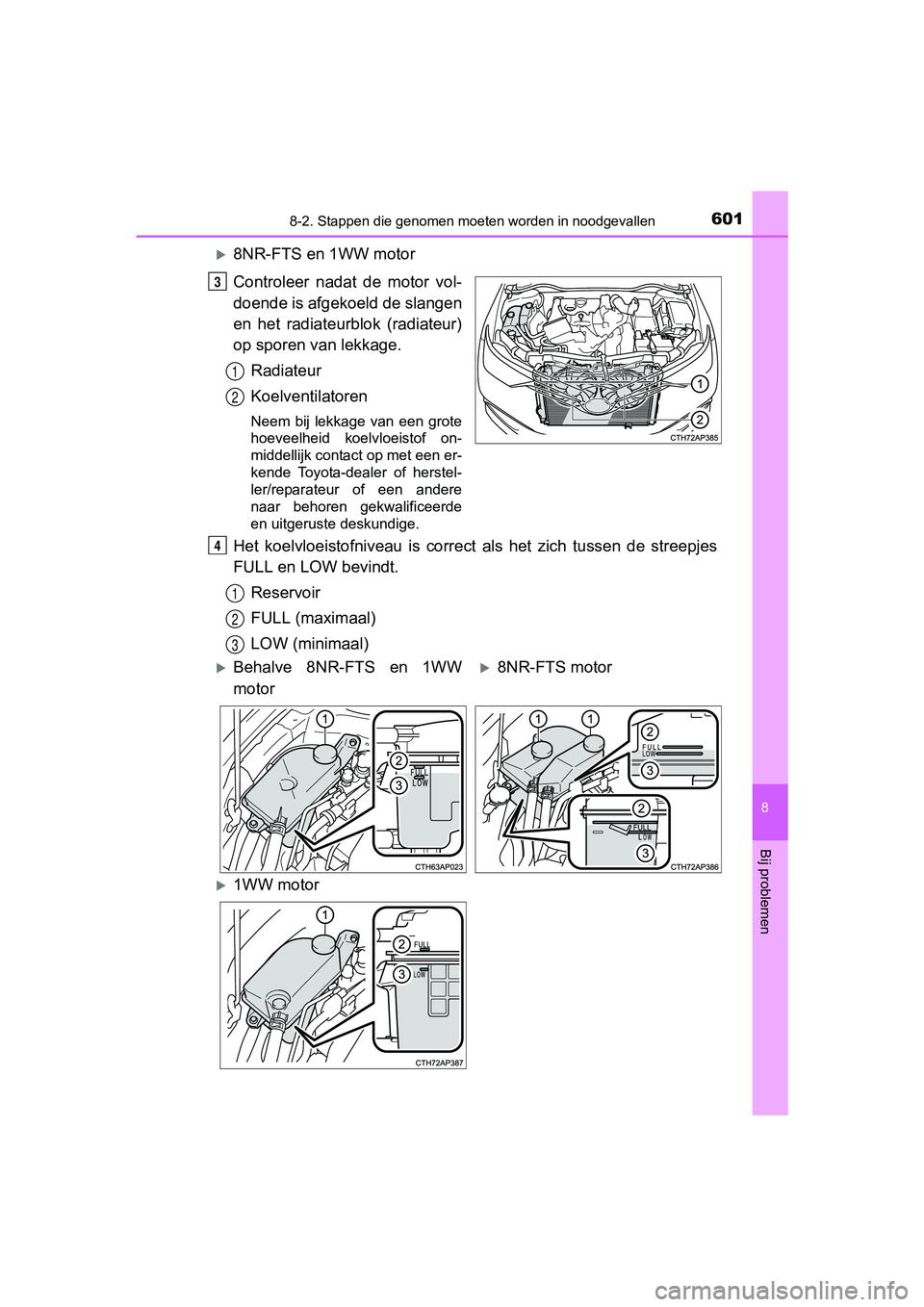

TOYOTA AURIS 2017 Instructieboekje (in Dutch)

6018-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen
8NR-FTS en 1WW motor
Controleer nadat de motor vol-
doende is afgekoeld de slangen
en het radiateurblok (radiateur)
op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof on-
middellijk contact op met een er-
kende Toyota-dealer of herstel-
ler/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
FULL (maximaal)
LOW (minimaal)
3
1
2
4
1
2
3
Behalve 8NR-FTS en 1WW
motor8NR-FTS motor
1WW motor
UK AURIS_HB_OM_Europe_OM12K97E .book Page 601 Friday, October 7, 2016 4:48 PM

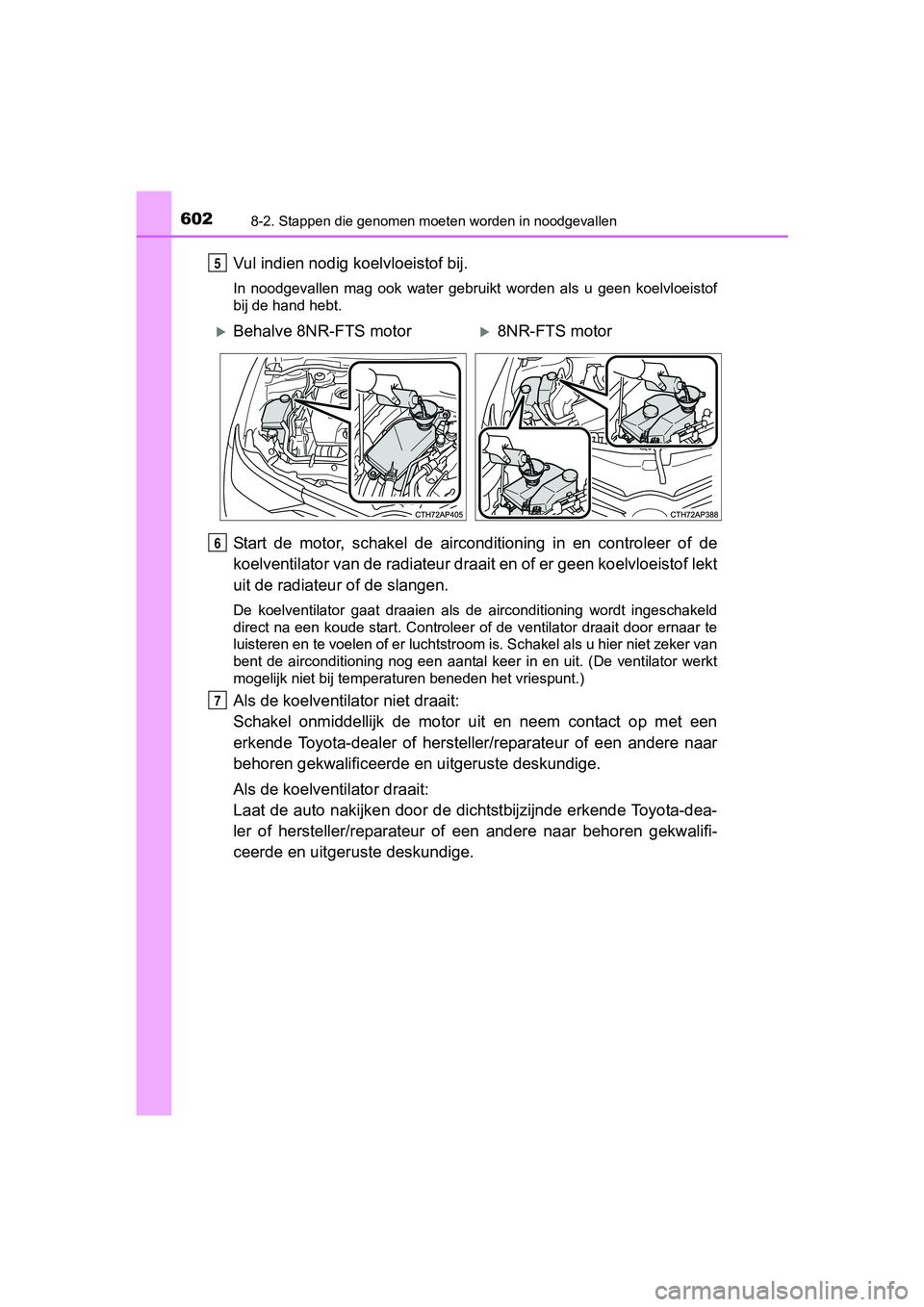

6028-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt worden als u geen koelvl oeistof
bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilator van de radiateur d raait en of er geen koelvloeistof lekt
uit de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ingeschakeld
direct na een koude start. Controleer of de ventilator draait door ernaar te
luisteren en te voelen of er luchtstroom is. Schakel als u hier niet zeker van
bent de airconditioning nog een aantal keer in en uit. (De vent ilator werkt
mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilator niet draait:
Schakel onmiddellijk de motor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-d ea-
ler of hersteller/reparateur of een andere naar behoren gekwali fi-
ceerde en uitger uste deskundige.
5
Behalve 8NR-FTS motor8NR-FTS motor
6
7
UK AURIS_HB_OM_Europe_OM12K97E .book Page 602 Friday, October 7, 2016 4:48 PM

6038-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

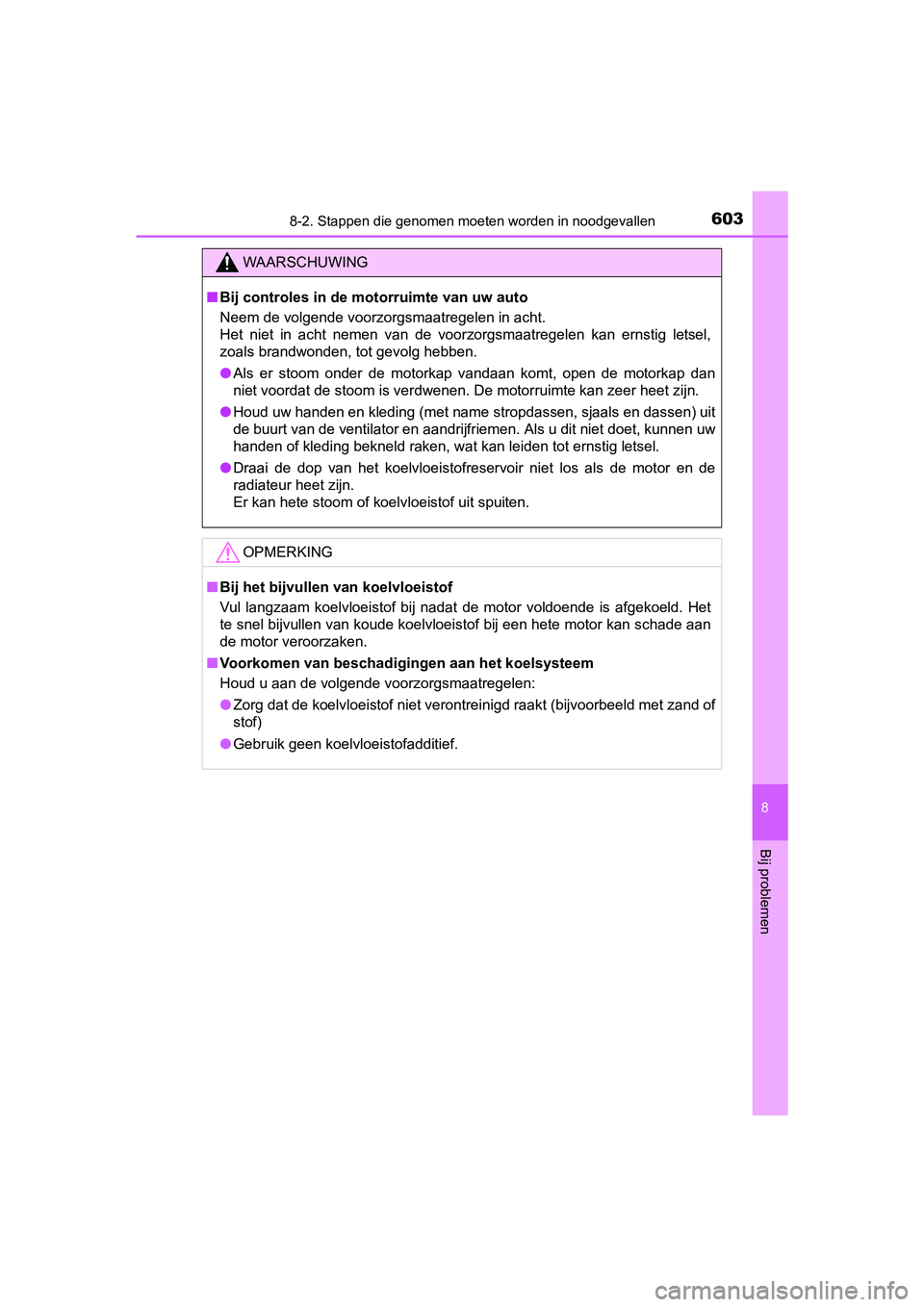

WAARSCHUWING
■Bij controles in de mo torruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Houd uw handen en kleding (met name stropdassen, sjaals en dass en) uit
de buurt van de ventilator en aandrijfriemen. Als u dit niet do et, kunnen uw
handen of kleding bekneld raken, wat kan leiden tot ernstig let sel.
● Draai de dop van het koelvloeistofreservoir niet los als de mot or en de
radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de motor voldoende is afge koeld. Het
te snel bijvullen van koude koelvloeistof bij een hete motor ka n schade aan
de motor veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 603 Friday, October 7, 2016 4:48 PM

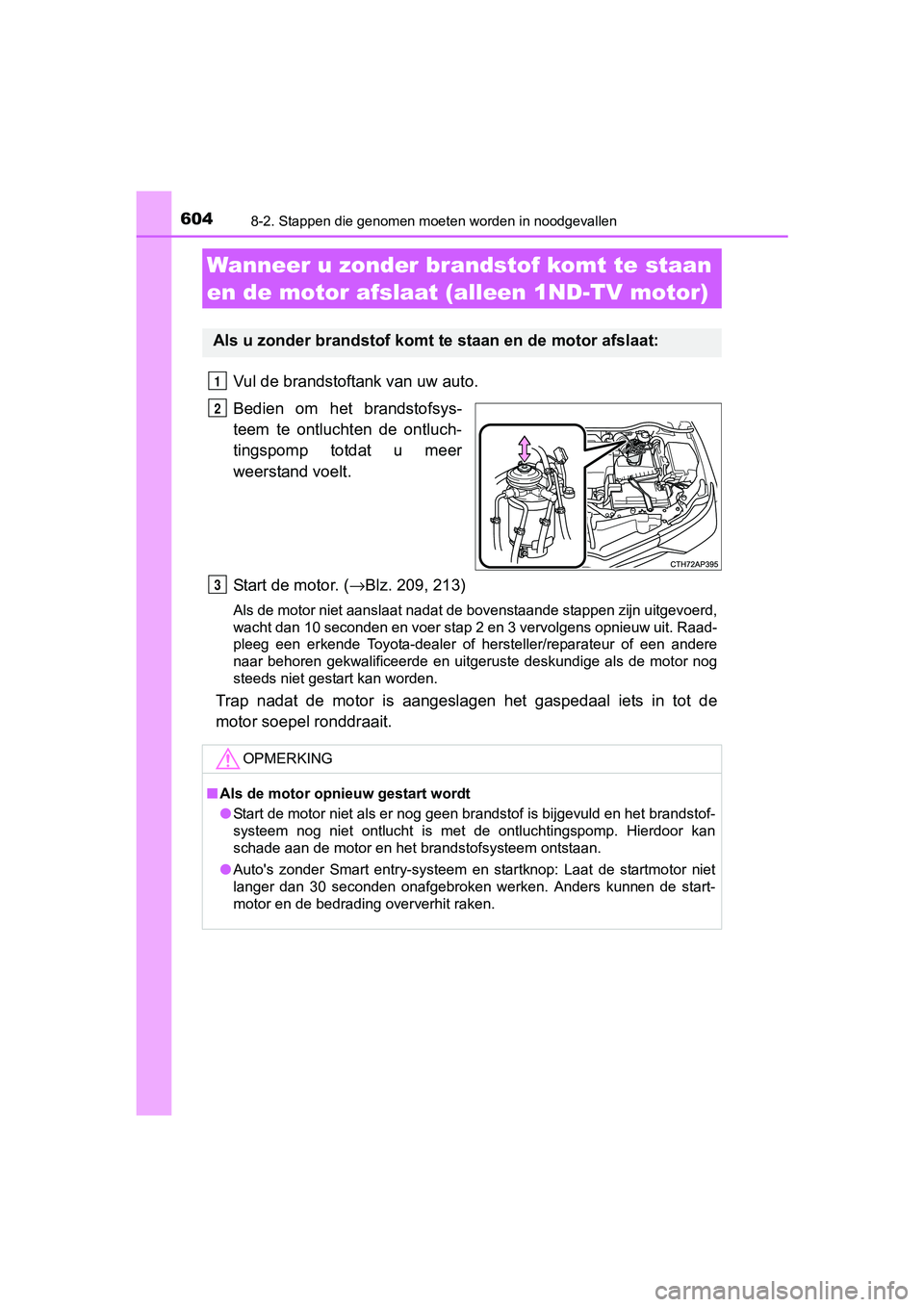

6048-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
Vul de brandstoftank van uw auto.
Bedien om het brandstofsys-
teem te ontluchten de ontluch-
tingspomp totdat u meer
weerstand voelt.
Start de motor. (→Blz. 209, 213)
Als de motor niet aanslaat nadat de bovenstaande stappen zijn u itgevoerd,
wacht dan 10 seconden en voer stap 2 en 3 vervolgens opnieuw ui t. Raad-
pleeg een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige als de mo tor nog
steeds niet gestart kan worden.
Trap nadat de motor is aangeslagen het gaspedaal iets in tot de
motor soepel ronddraait.
Wanneer u zonder bran dstof komt te staan
en de motor afslaat (alleen 1ND-TV motor)
Als u zonder brandstof komt te staan en de motor afslaat:
1
2
OPMERKING
■ Als de motor opnieuw gestart wordt
● Start de motor niet als er nog geen brandstof is bijgevuld en h et brandstof-
systeem nog niet ontlucht is met de ontluchtingspomp. Hierdoor kan
schade aan de motor en het brandstofsysteem ontstaan.
● Auto's zonder Smart entry-systeem en startknop: Laat de startmo tor niet
langer dan 30 seconden onafgebroken werken. Anders kunnen de st art-
motor en de bedrading oververhit raken.
3
UK AURIS_HB_OM_Europe_OM12K97E .book Page 604 Friday, October 7, 2016 4:48 PM

6058-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
8
Bij problemen

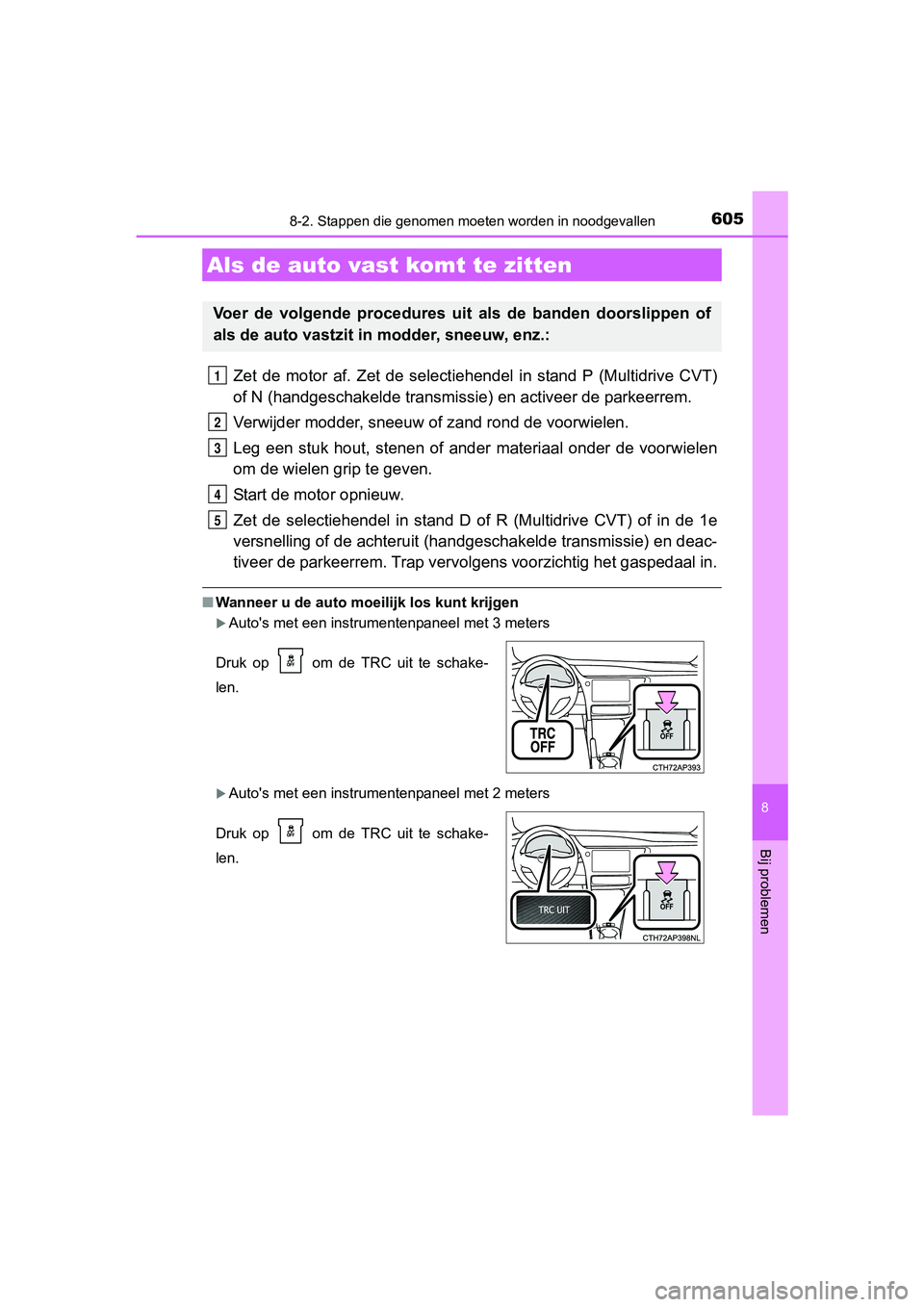

Zet de motor af. Zet de selectiehendel in stand P (Multidrive C VT)
of N (handgeschakelde transmissi e) en activeer de parkeerrem.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Start de motor opnieuw.
Zet de selectiehendel in stand D of R (Multidrive CVT) of in de 1e
versnelling of de achteruit (ha ndgeschakelde transmissie) en de ac-
tiveer de parkeerrem. Trap vervolgens voorzichtig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Auto's met een instrumentenpaneel met 3 meters
Auto's met een instrumentenpaneel met 2 meters
Als de auto vast komt te zitten
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schake-
len.
Druk op om de TRC uit te schake-
len.
1
2
3
4
5
UK AURIS_HB_OM_Europe_OM12K97E .book Page 605 Friday, October 7, 2016 4:48 PM

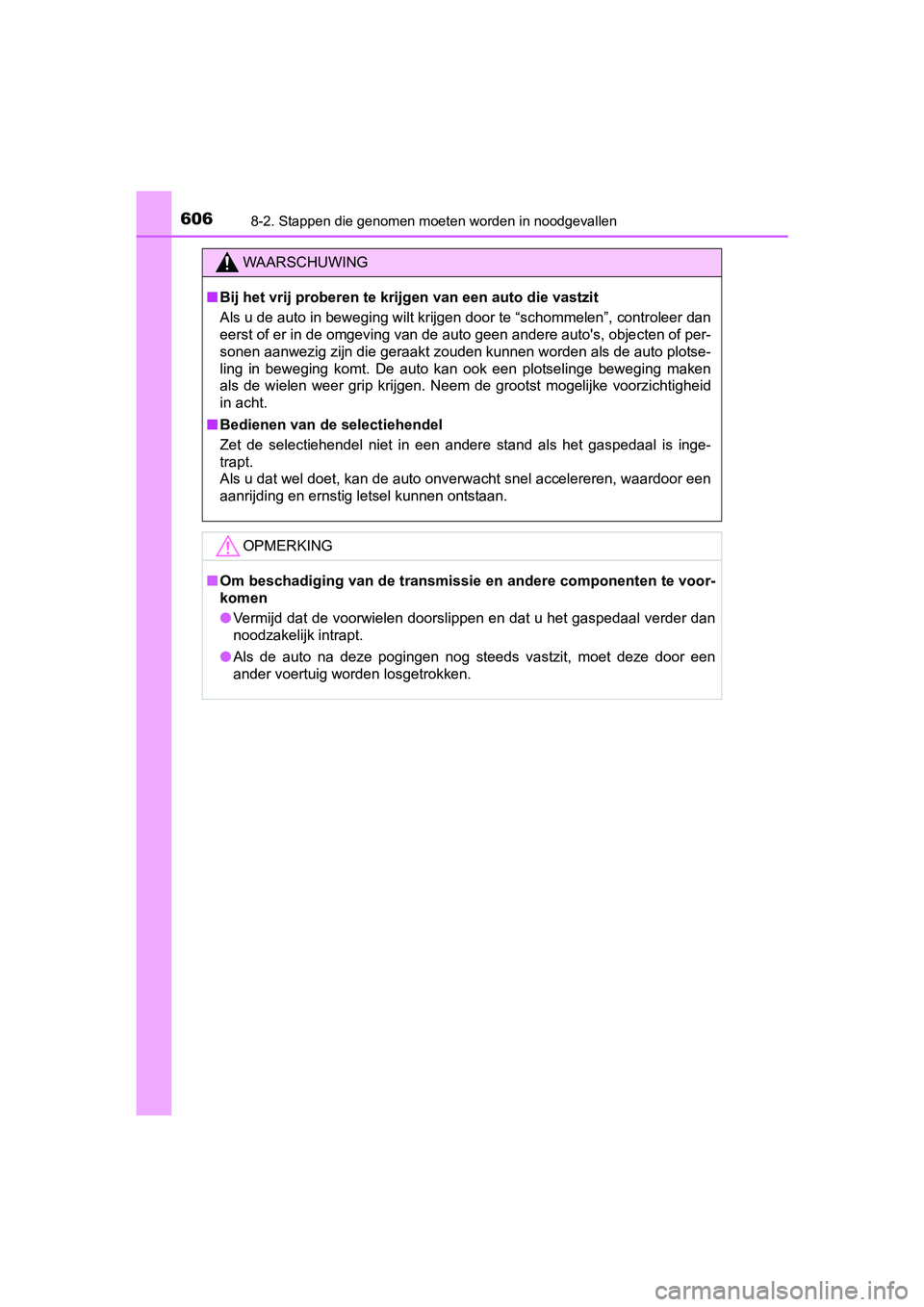

6068-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HB_EE (OM12K97E)
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de aut o plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Om beschadiging van de transmissi e en andere componenten te voor-
komen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 606 Friday, October 7, 2016 4:48 PM

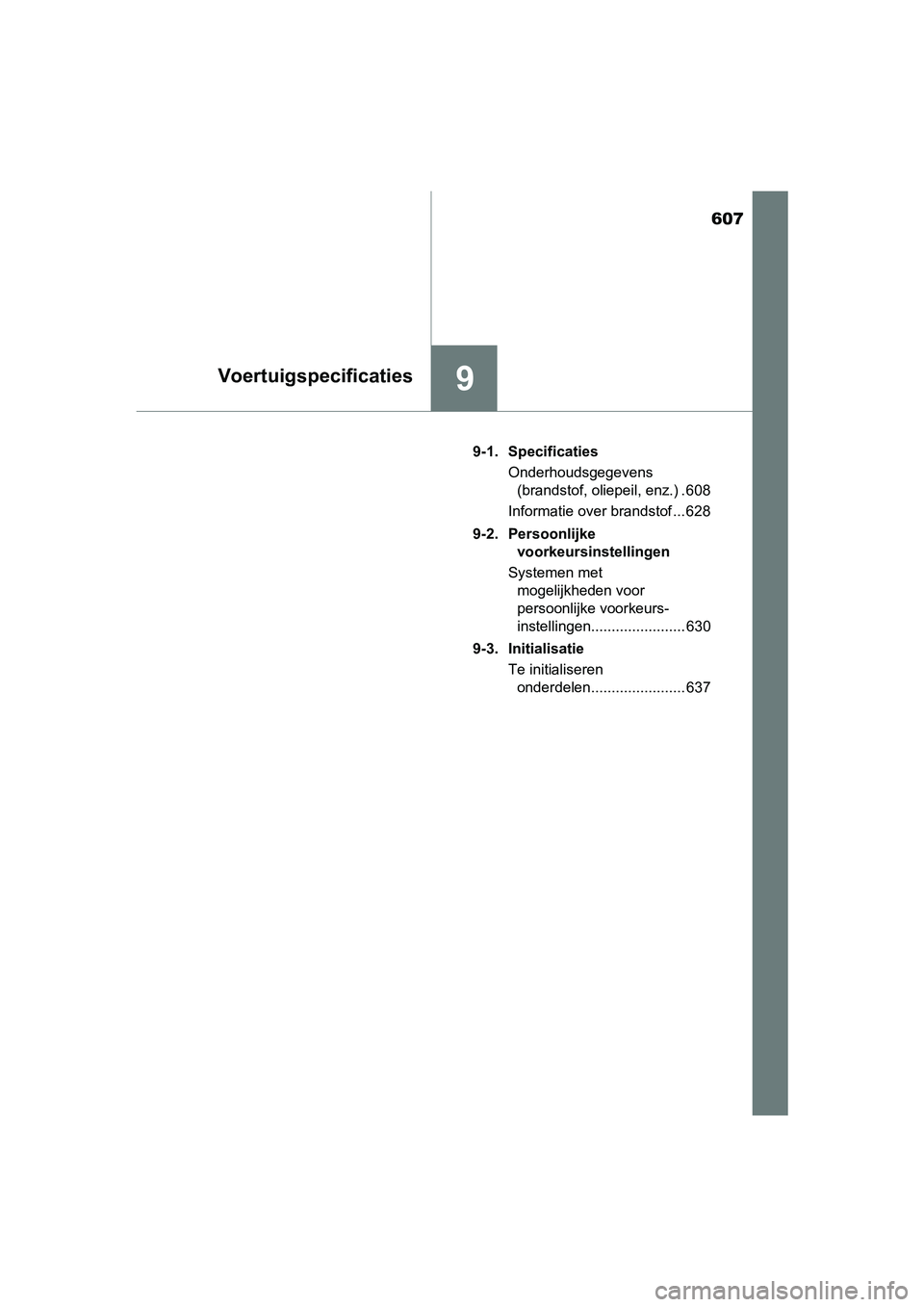

607
9Voertuigspecificaties
UK AURIS_HB_EE (OM12K97E)9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) . 608
Informatie over brandstof ... 628
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke voorkeurs-
instellingen....................... 630
9-3. Initialisatie Te initialiseren onderdelen....................... 637
UK AURIS_HB_OM_Europe_OM12K97E .book Page 607 Friday, October 7, 2016 4:48 PM

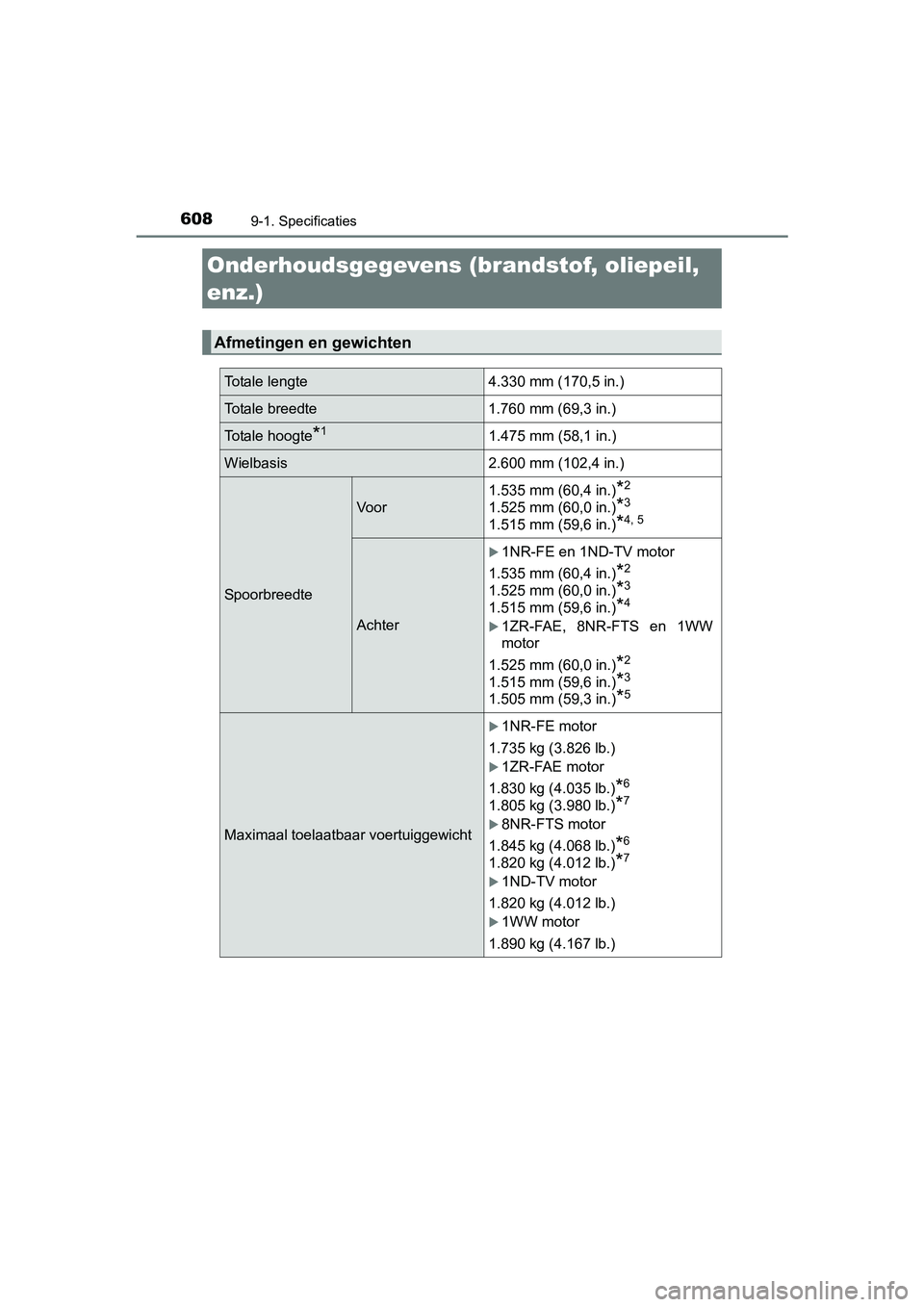

608
UK AURIS_HB_EE (OM12K97E)
9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)
Afmetingen en gewichten
Totale lengte 4.330 mm (170,5 in.)
Totale breedte1.760 mm (69,3 in.)
Totale hoogte*11.475 mm (58,1 in.)
Wielbasis 2.600 mm (102,4 in.)
Spoorbreedte
Voor1.535 mm (60,4 in.)
*2
1.525 mm (60,0 in.)*3
1.515 mm (59,6 in.)*4, 5
Achter
1NR-FE en 1ND-TV motor
1.535 mm (60,4 in.)
*2
1.525 mm (60,0 in.)*3
1.515 mm (59,6 in.)*4
1ZR-FAE, 8NR-FTS en 1WW
motor
1.525 mm (60,0 in.)
*2
1.515 mm (59,6 in.)*3
1.505 mm (59,3 in.)*5
Maximaal toelaatbaar voertuiggewicht
1NR-FE motor
1.735 kg (3.826 lb.)
1ZR-FAE motor
1.830 kg (4.035 lb.)
*6
1.805 kg (3.980 lb.)*7
8NR-FTS motor
1.845 kg (4.068 lb.)
*6
1.820 kg (4.012 lb.)*7
1ND-TV motor
1.820 kg (4.012 lb.)
1WW motor
1.890 kg (4.167 lb.)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 608 Friday, October 7, 2016 4:48 PM

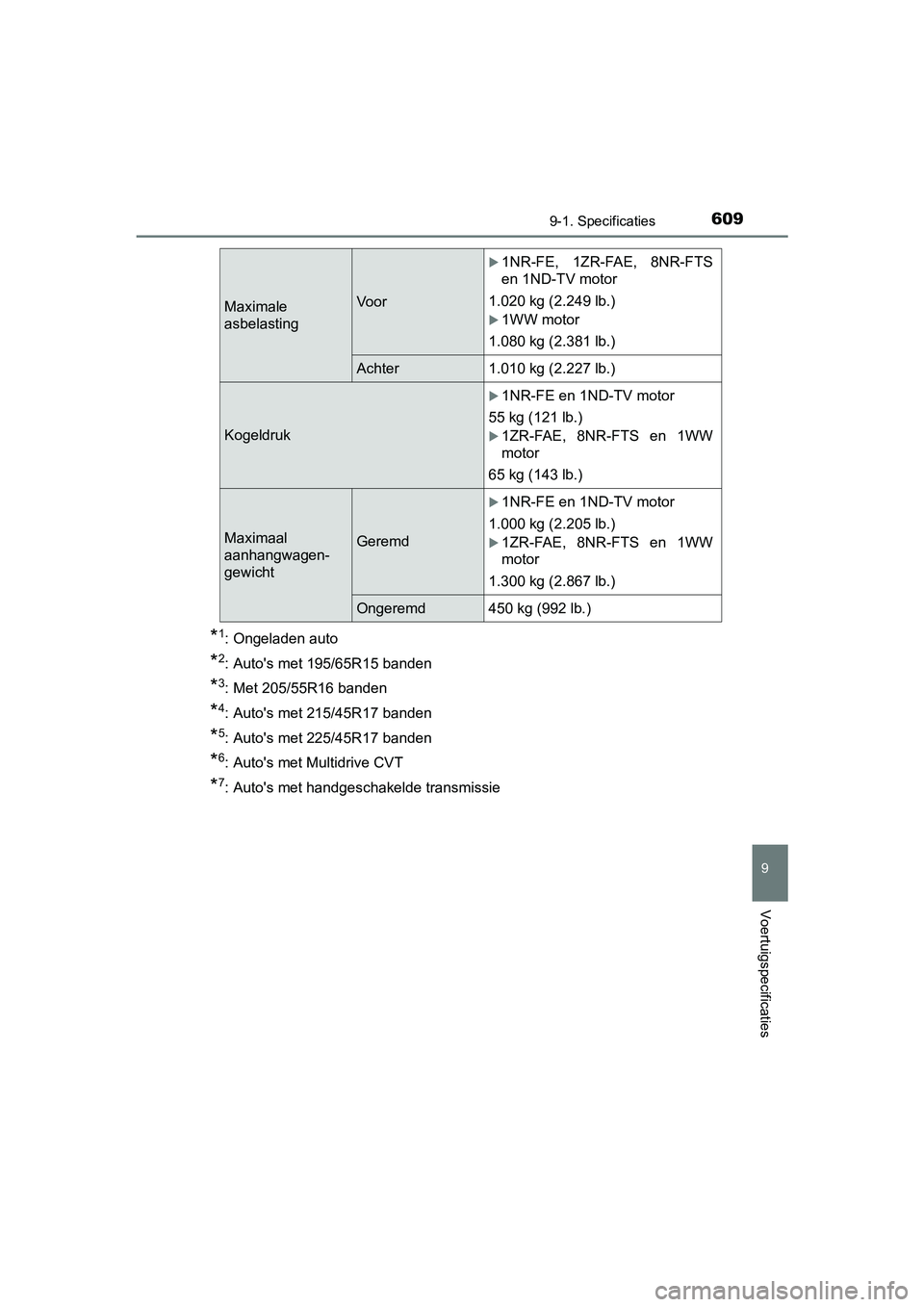

6099-1. Specificaties
UK AURIS_HB_EE (OM12K97E)
9
Voertuigspecificaties
*1: Ongeladen auto
*2: Auto's met 195/65R15 banden
*3: Met 205/55R16 banden
*4: Auto's met 215/45R17 banden
*5: Auto's met 225/45R17 banden
*6: Auto's met Multidrive CVT
*7: Auto's met handgeschakelde transmissie
Maximale
asbelastingVoor
1NR-FE, 1ZR-FAE, 8NR-FTS
en 1ND-TV motor
1.020 kg (2.249 lb.)
1WW motor
1.080 kg (2.381 lb.)
Achter 1.010 kg (2.227 lb.)
Kogeldruk
1NR-FE en 1ND-TV motor
55 kg (121 lb.)
1ZR-FAE, 8NR-FTS en 1WW
motor
65 kg (143 lb.)
Maximaal
aanhangwagen-
gewichtGeremd
1NR-FE en 1ND-TV motor
1.000 kg (2.205 lb.)
1ZR-FAE, 8NR-FTS en 1WW
motor
1.300 kg (2.867 lb.)
Ongeremd 450 kg (992 lb.)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 609 Friday, October 7, 2016 4:48 PM

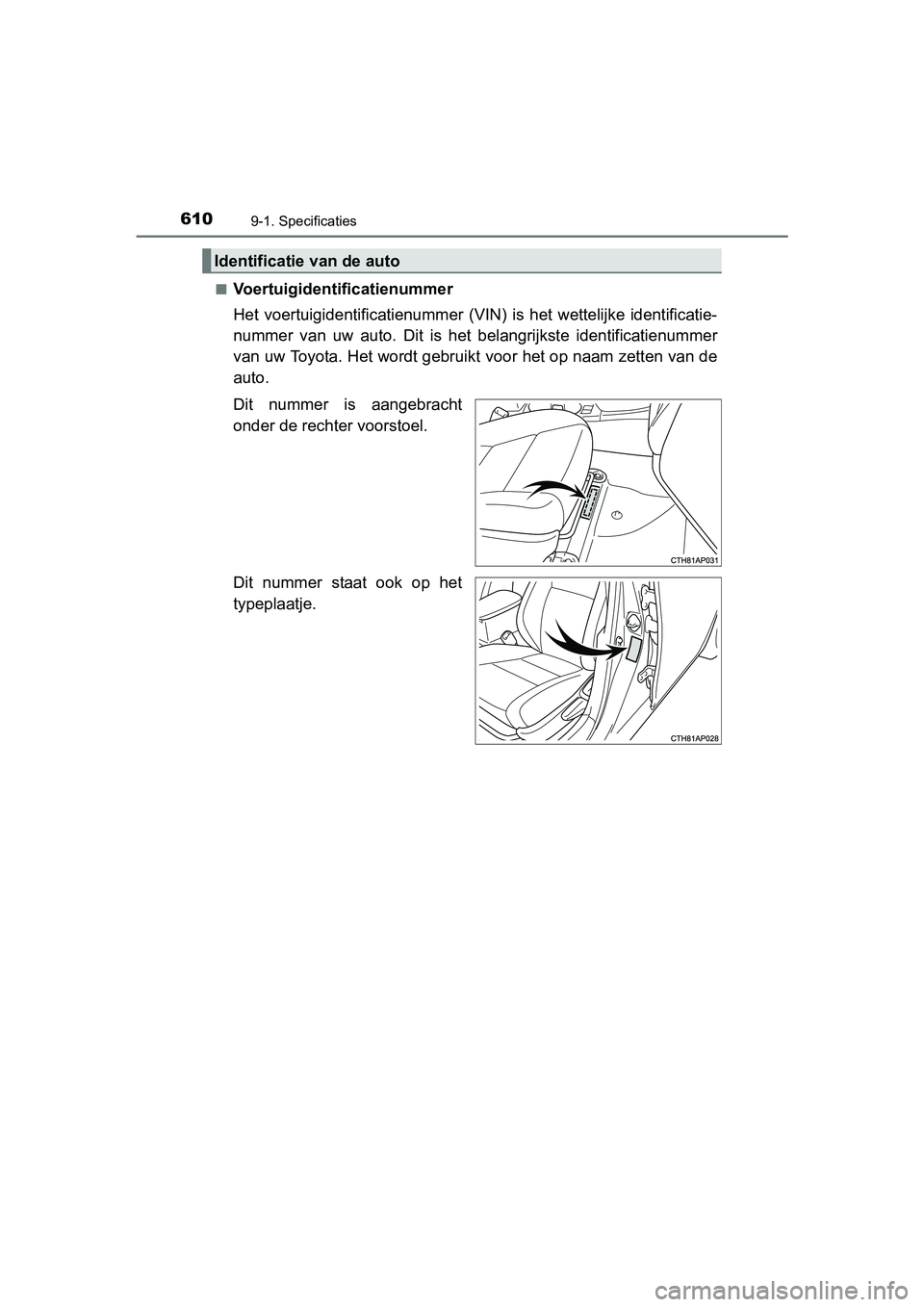

6109-1. Specificaties
UK AURIS_HB_EE (OM12K97E)■
Voertuigidentificatienummer
Het voertuigidentificatienummer
(VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
