TOYOTA AURIS 2017 Instruksjoner for bruk (in Norwegian)

560
UK AURIS_HB_EE (OM12K97NO)
9-1. Spesifikasjoner
Vedlikeholdsdata (drivstoff, oljenivå osv.)
Dimensjoner og vekt
Total lengde 4 330 mm
Total bredde 1 760 mm
Total høyde*11 475 mm
Akselavstand2 600 mm
Sporvidde
Foran1 535 mm
*2
1 525 mm*3
1 515 mm*4, 5
Bak
1NR-FE- og 1ND-TV-motorer
1 535 mm
*2
1 525 mm*3
1 515 mm*4
1ZR-FAE-, 8NR-FTS- og 1WW-
motorer
1 525 mm
*2
1 515 mm*3
1 505 mm*5
To t a l v e k t
1NR-FE-motor
1 735 kg
1ZR-FAE-motor
1 830 kg
*6
1 805 kg*7
8NR-FTS-motor
1 845 kg
*6
1 820 kg*7
1ND-TV-motor
1 820 kg
1WW-motor
1 890 kg
OM12K97NO.book Page 560 Monday, March 27, 2017 4:15 PM

5619-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
*1: Biler uten last
*2: Biler med 195/65R15-dekk
*3: Biler med 205/55R16-dekk
*4: Biler med 215/45R17-dekk
*5: Biler med 225/45R17-dekk
*6: Biler med Multidrive
*7: Biler med manuell girkasse
Maksimalt
tillatt akseltrykkForan
1NR-FE-, 1ZR-FAE-, 8NR-FTS-
og 1ND-TV-motorer
1 020 kg
1WW-motor
1 080 kg
Bak 1 010 kg
Tilhengerfestebelastning
1NR-FE- og 1ND-TV-motorer
55 kg
1ZR-FAE-, 8NR-FTS- og 1WW-
motorer
65 kg
TrekkapasitetMed brems
1NR-FE- og 1ND-TV-motorer
1 000 kg
1ZR-FAE-, 8NR-FTS- og 1WW-
motorer
1 300 kg
Uten brems 450 kg
OM12K97NO.book Page 561 Monday, March 27, 2017 4:15 PM

5629-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)n

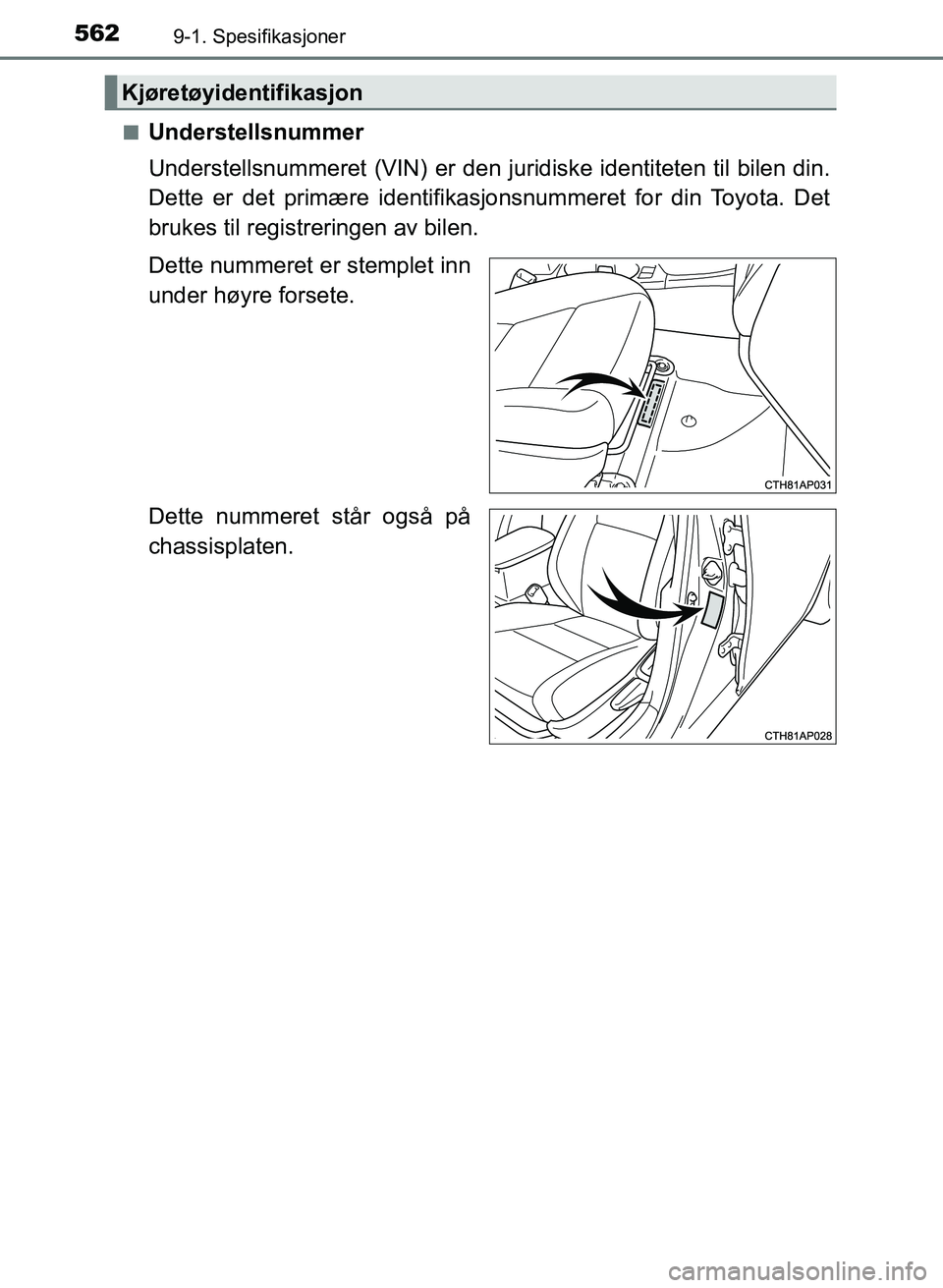

Understellsnummer
Understellsnummeret (VIN) er den juridiske identiteten til bilen din.
Dette er det primære identifika
sjonsnummeret for din Toyota. Det
brukes til registreringen av bilen.
Dette nummeret er stemplet inn
under høyre forsete.
Dette nummeret står også på
chassisplaten.
Kjøretøyidentifikasjon
OM12K97NO.book Page 562 Monday, March 27, 2017 4:15 PM

5639-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
nMotornummer
Motornummeret er preget inn i motorblokken som vist.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12K97NO.book Page 563 Monday, March 27, 2017 4:15 PM

5649-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)

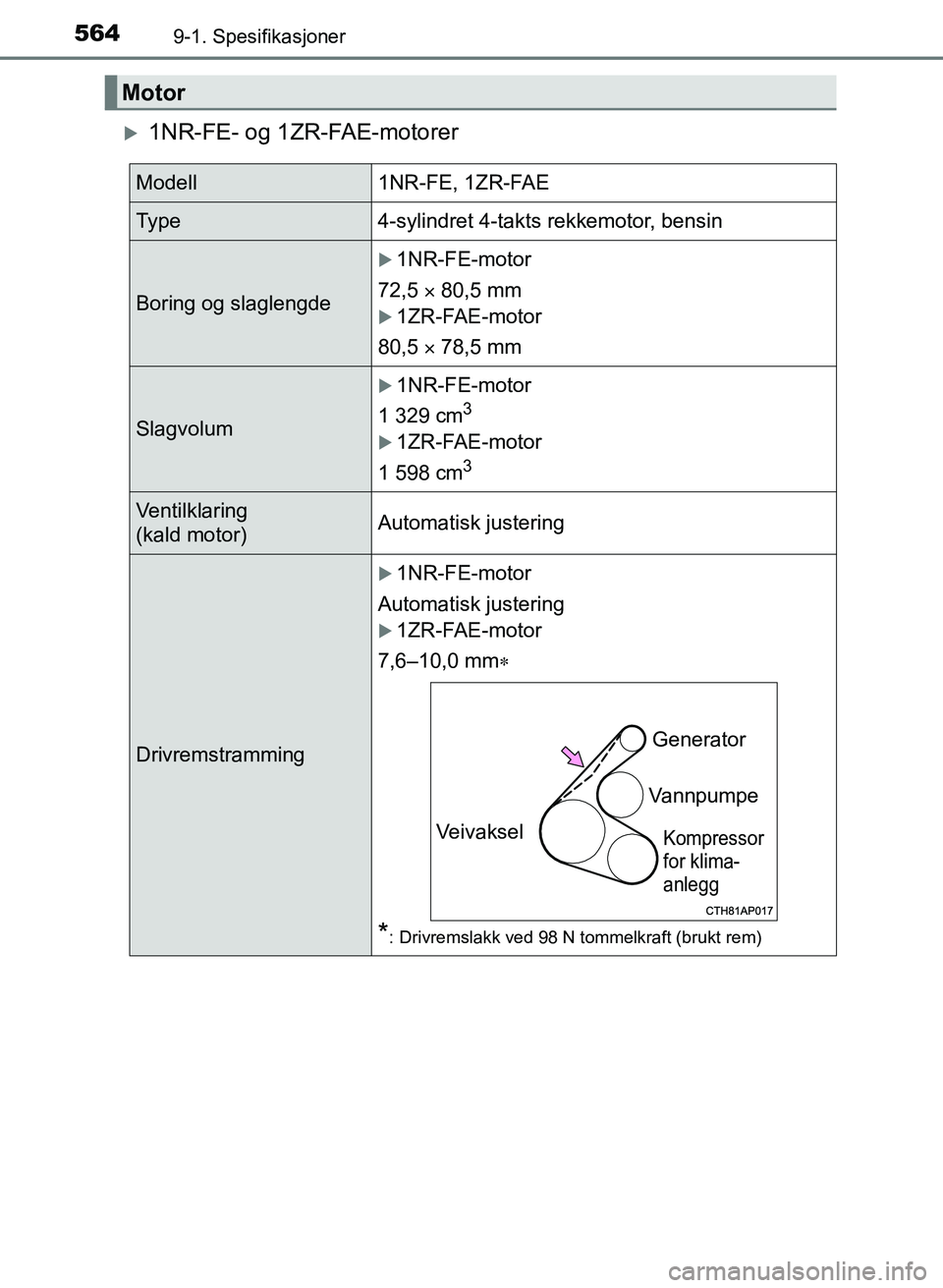

1NR-FE- og 1ZR-FAE-motorer
Motor
Modell1NR-FE, 1ZR-FAE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde
1NR-FE-motor
72,5  80,5 mm
1ZR-FAE-motor
80,5  78,5 mm
Slagvolum
1NR-FE-motor
1 329 cm
3
1ZR-FAE-motor
1 598 cm
3
Ventilklaring
(kald motor)Automatisk justering
Drivremstramming
1NR-FE-motor
Automatisk justering
1ZR-FAE-motor
7,6–10,0 mm 
*: Drivremslakk ved 98 N tommelkraft (brukt rem)
Generator
Vannpumpe
Kompressor
for klima-
anleggVeivaksel
OM12K97NO.book Page 564 Monday, March 27, 2017 4:15 PM

5659-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
8NR-FTS-motor
1ND-TV- og 1WW-motorer
Modell8NR-FTS
Ty p e4-sylindret 4-takts rekkemotor, bensin
(med turbolader)
Boring og slaglengde 71,5
 74,5 mm
Slagvolum 1 197 cm3
Ventilklaring
(kald motor)Automatisk justering
Drivremstramming Automatisk justering
Modell
1ND-TV, 1WW
Ty p e4-sylindret 4-takts rekkemotor, diesel
(med turbolader)
Boring og slaglengde
1ND-TV-motor
73,0  81,5 mm
1WW-motor
78,0  83,6 mm
Slagvolum
1ND-TV-motor
1 364 cm
3
1WW-motor
1 598 cm
3
Ventilklaring
(kald motor)
1ND-TV-motor
Inntak: 0,11–0,17 mm
Eksos: 0,14–0,20 mm
1WW-motor
Automatisk justering
Drivremstramming Automatisk justering
OM12K97NO.book Page 565 Monday, March 27, 2017 4:15 PM

5669-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
Bensinmotor
Dieselmotor

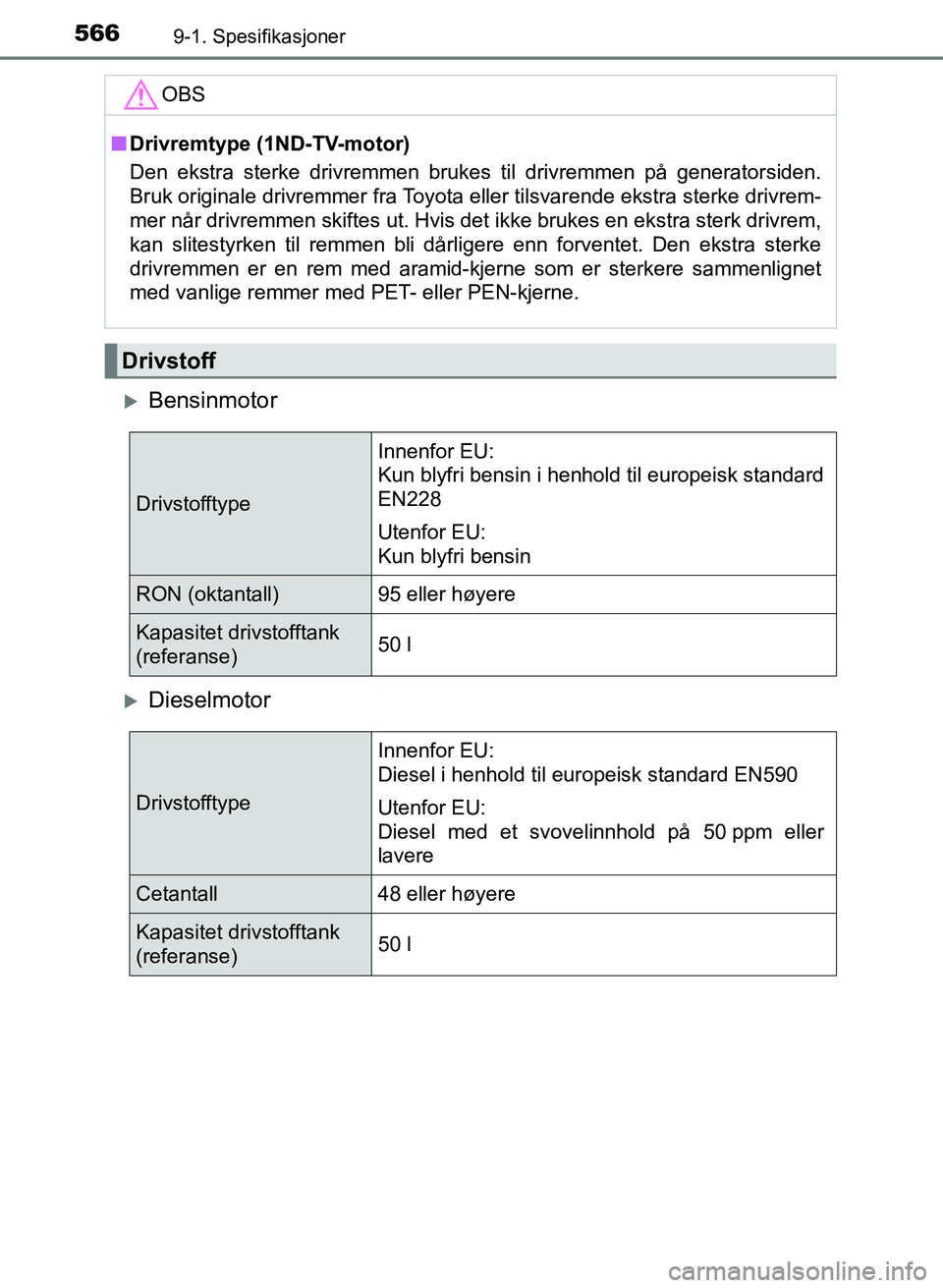

OBS
nDrivremtype (1ND-TV-motor)
Den ekstra sterke drivremmen brukes til drivremmen på generatorsiden.
Bruk originale drivremmer fra Toyota eller tilsvarende ekstra sterke drivrem-
mer når drivremmen skiftes ut. Hvis det ikke brukes en ekstra sterk drivrem,
kan slitestyrken til remmen bli dårligere enn forventet. Den ekstra sterke
drivremmen er en rem med aramid-kjerne som er sterkere sammenlignet
med vanlige remmer med PET- eller PEN-kjerne.
Drivstoff
Drivstofftype
Innenfor EU:
Kun blyfri bensin i henhold til europeisk standard
EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Kapasitet drivstofftank
(referanse)50 l
Drivstofftype
Innenfor EU:
Diesel i henhold til europeisk standard EN590
Utenfor EU:
Diesel med et svovelinnhold på 50 ppm eller
lavere
Cetantall48 eller høyere
Kapasitet drivstofftank
(referanse)50 l
OM12K97NO.book Page 566 Monday, March 27, 2017 4:15 PM

5679-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
*: Motorens oljekapasitet er en referansemengde som skal brukes når manskifter olje. Varm opp og slå av motoren, vent mer enn 5 minutter, og sjekk
oljenivået på peilepinnen.
n
Valg av motorolje
1NR-FE- og 1ZR-FAE-motorer
På din Toyota brukes ”Toyota Genuine Motor Oil”. Toyota anbefaler
bruk av godkjent ”Toyota Genuine Motor Oil”. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet:
0W-20, 5W-30 og 10W-30:
API SL ”Energy-Conserving”, SM ”Energy-Conserving” eller SN
”Resource-Conserving” eller ILSAC helårsolje
15W-40:
API SL, SM eller SN helårsolje
Smøresystem
Oljekapasitet
(ved oljeskift – referanse
*)
Med filter1NR-FE-motor
3,4 l
1ZR-FAE-motor
4,2 l
8NR-FTS-motor
4,0 l
1ND-TV-motor
3,7 l
1WW-motor
5,2 l
Uten filter1NR-FE-motor
3,2 l
1ZR-FAE-motor
3,9 l
8NR-FTS-motor
3,7 l
1ND-TV-motor
3,3 l
1WW-motor
4,9 l
OM12K97NO.book Page 567 Monday, March 27, 2017 4:15 PM

5689-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
Anbefalt viskositet (SAE):
SAE 0W-20 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Hvis SAE 0W-20-olje ikke er til-
gjengelig, kan SAE 5W-30-olje
brukes. Den bør imidlertid byt-
tes ut med SAE 0W-20 ved
neste oljeskift.
Hvis du bruker SAE 10W-30
eller motorolje med høyere vis-
kositet ved ekstremt lave tem-
peraturer, kan det bli vanskelig
å starte motoren, så da anbefa-
ler vi SAE 0W-20 eller 5W-30
motorolje.
Oljeviskositet (0W-20 er forklart her som et eksempel):• 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
OM12K97NO.book Page 568 Monday, March 27, 2017 4:15 PM

5699-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
viskositetsgraden.
Nederste del: ”Resource-
Conserving” angir at oljen er mil-
jøvennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Spec ification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
8NR-FTS-motor
”Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” brukes i din Toyota. Bruk Toyota-godkjent ”Toyota
Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline Engi-
nes” eller tilsvarende for å få følgende grad og viskositet.
Oljekvalitet:
”Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” eller API-grad SL ”Energy-Conserving”, SM ”Energy-
Conserving” eller SN ”Resource-Conserving”, eller ILSAC helårs-
olje
Viskositetsgrad:
SAE 0W-20 og 5W-30
1
2
OM12K97NO.book Page 569 Monday, March 27, 2017 4:15 PM
