TOYOTA AURIS 2017 Instruksjoner for bruk (in Norwegian)

5709-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
Anbefalt viskositet (SAE):
”Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines” fylles på
Toyota på produksjonsanleg-
get, og SAE 0W-20 er det beste
alternativet for god drivstofføko-
nomi og gode startegenskaper i
kulde.
Hvis SAE 0W-20-olje ikke er tilgjengelig, kan SAE 5W-30-olje bru-
kes. Den bør imidlertid byttes ut med SAE 0W-20 ved neste olje-
skift.
Oljeviskositet (0W-20 er forklart her som et eksempel): • 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.
API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
viskositetsgraden.
Nederste del: ”Resource-
Conserving” angir at oljen er mil-
jøvennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Spec ification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
1
2
OM12K97NO.book Page 570 Monday, March 27, 2017 4:15 PM

5719-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
1ND-TV-motor
På din Toyota brukes ”Toyota Genuine Motor Oil”. Toyota anbefaler
bruk av godkjent ”Toyota Genuine Motor Oil”. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet: ACEA C2
Anbefalt viskositet (SAE):
SAE 0W-30 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Oljeviskositet (0W-30 er forklart her som et eksempel): • 0W i 0W-30 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 30 i 0W-30 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
OBS
Bruk av annen motorolje enn ACEA C2 kan skade katalysatoren.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
OM12K97NO.book Page 571 Monday, March 27, 2017 4:15 PM

5729-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
1WW-motor
Toyota anbefaler bruk av den godkjente ”Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines”. Ta kon-
takt med en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans for å få informasjon om annen god-
kjent motorolje av tilsvarende kvalitet.
OBS
n Forhindre skader på motoren
l Bruk av annen motorolje enn ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” eller noen av de godkjente motor-
oljene på listen kan skade motoren.
l Hvis de godkjente oljene ikke er tilgjengelige, kan opptil 1 l av følgende
oljer brukes: ACEA C3-oljer.
Forsikre deg om at viskositetsgraden er SAE 0W-40, 0W-30, 5W-40 eller
5W-30. Andre viskositetsgrader enn disse kan skade motoren.
OM12K97NO.book Page 572 Monday, March 27, 2017 4:15 PM

5739-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner

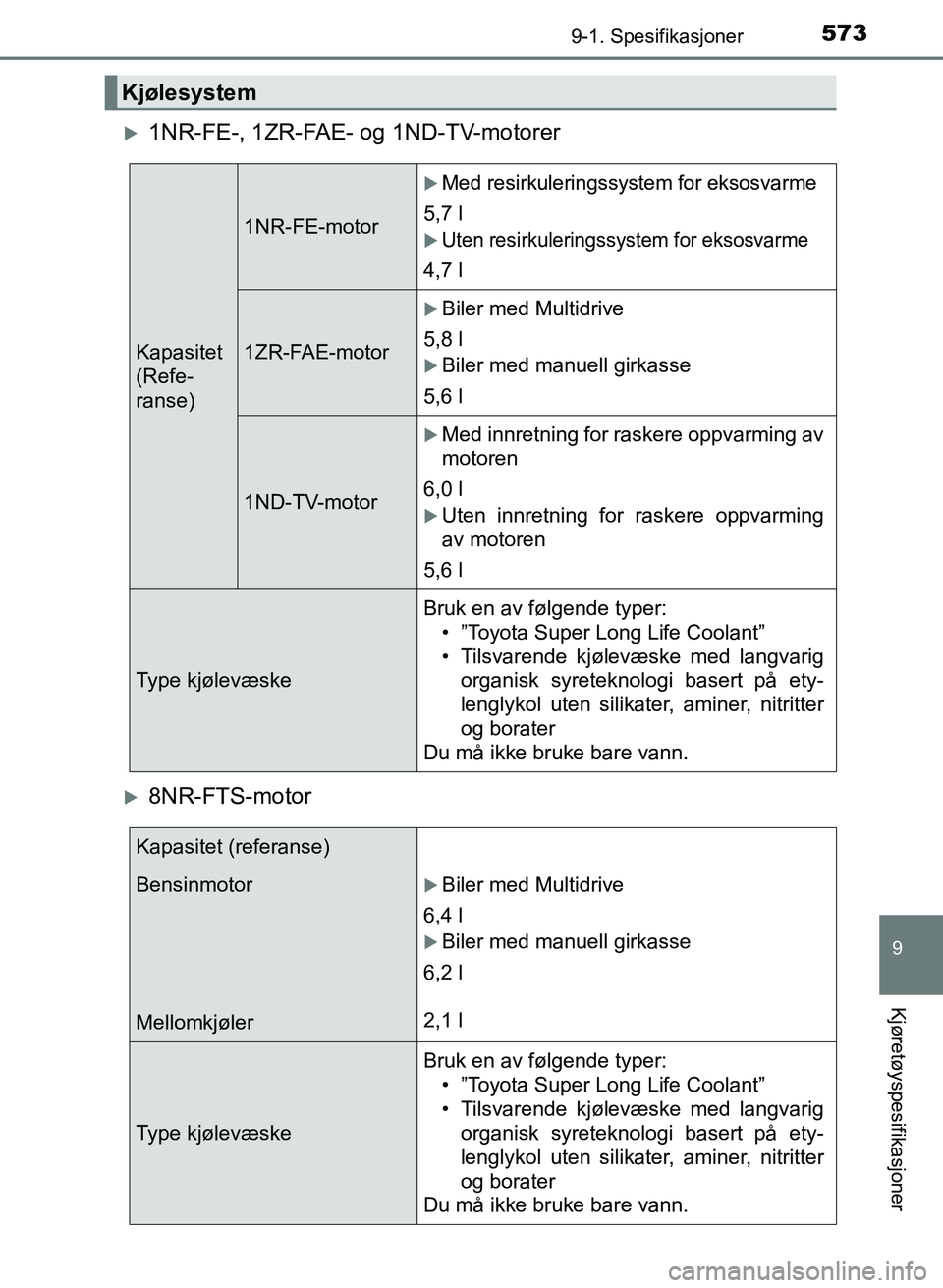

1NR-FE-, 1ZR-FAE- og 1ND-TV-motorer
8NR-FTS-motor
Kjølesystem
Kapasitet
(Refe-
ranse)
1NR-FE-motor
Med resirkuleringssystem for eksosvarme
5,7 l
Uten resirkuleringssystem for eksosvarme
4,7 l
1ZR-FAE-motor
Biler med Multidrive
5,8 l
Biler med manuell girkasse
5,6 l
1ND-TV-motor
Med innretning for raskere oppvarming av
motoren
6,0 l
Uten innretning for raskere oppvarming
av motoren
5,6 l
Type kjølevæske Bruk en av følgende typer:
• ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig organisk syreteknologi basert på ety-
lenglykol uten silikater, aminer, nitritter
og borater
Du må ikke bruke bare vann.
Kapasitet (referanse)
Bensinmotor
MellomkjølerBiler med Multidrive
6,4 l
Biler med manuell girkasse
6,2 l
2,1 l
Type kjølevæske Bruk en av følgende typer:
• ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig organisk syreteknologi basert på ety-
lenglykol uten silikater, aminer, nitritter
og borater
Du må ikke bruke bare vann.
OM12K97NO.book Page 573 Monday, March 27, 2017 4:15 PM

5749-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)

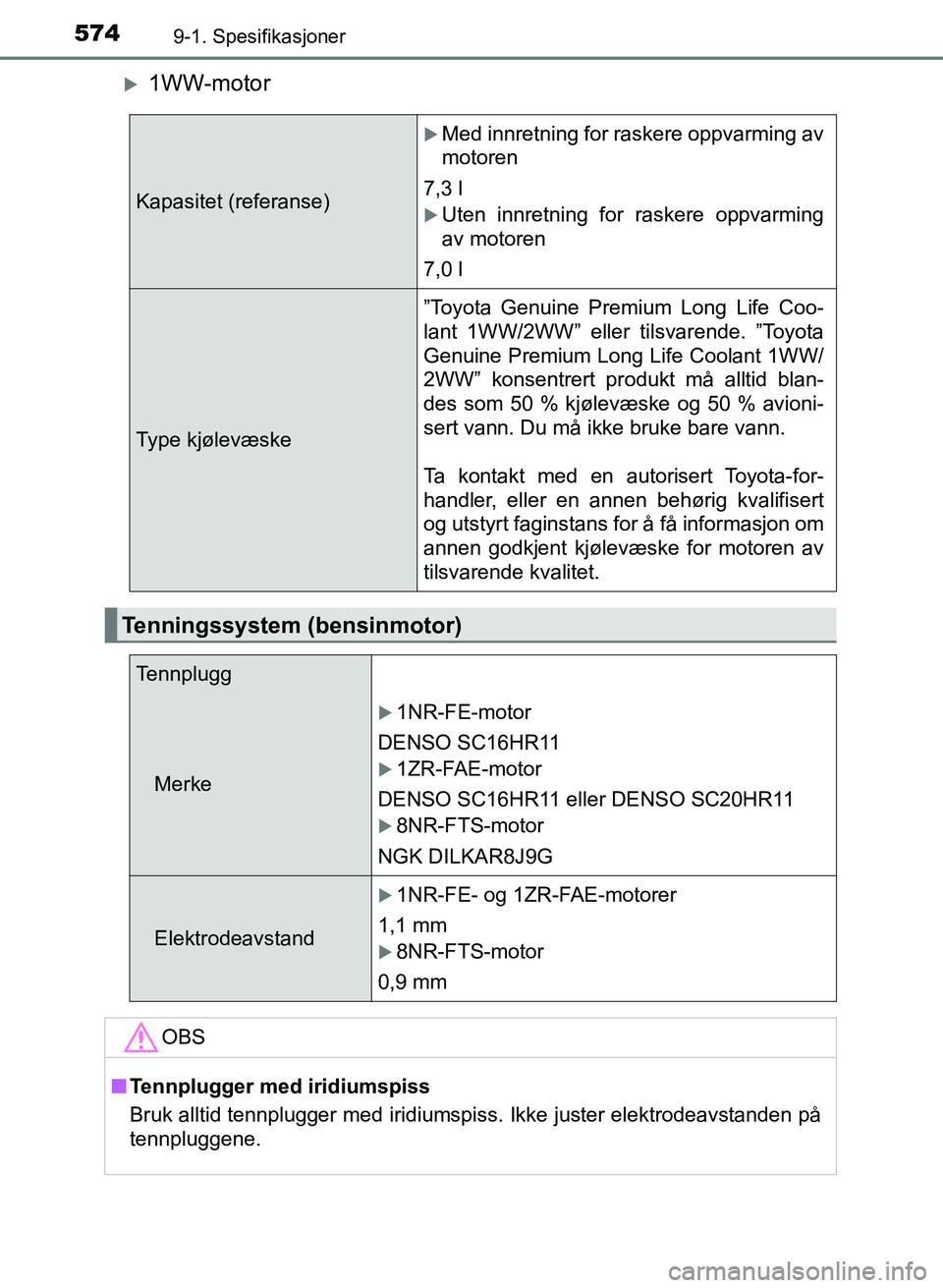

1WW-motor
Kapasitet (referanse)
Med innretning for raskere oppvarming av
motoren
7,3 l
Uten innretning for raskere oppvarming
av motoren
7,0 l
Type kjølevæske ”Toyota Genuine Premium Long Life Coo-
lant 1WW/2WW” eller tilsvarende. ”Toyota
Genuine Premium Long Life Coolant 1WW/
2WW” konsentrert produkt må alltid blan-
des som 50 % kjølevæske og 50 % avioni-
sert vann. Du må ikke bruke bare vann.
Ta kontakt med en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert
og utstyrt faginstans for å få informasjon om
annen godkjent kjølevæske for motoren av
tilsvarende kvalitet.
Tenningssystem (bensinmotor)
Tennplugg
Merke
1NR-FE-motor
DENSO SC16HR11
1ZR-FAE-motor
DENSO SC16HR11 eller DENSO SC20HR11
8NR-FTS-motor
NGK DILKAR8J9G
Elektrodeavstand
1NR-FE- og 1ZR-FAE-motorer
1,1 mm
8NR-FTS-motor
0,9 mm
OBS
n Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
OM12K97NO.book Page 574 Monday, March 27, 2017 4:15 PM

5759-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
*: Væskekapasiteten er en referansemengde. Hvis utskifting er nødvendig, kontakt en autorisert Toyota-forhandler, eller
en annen behørig kvalifisert og utstyrt faginstans.

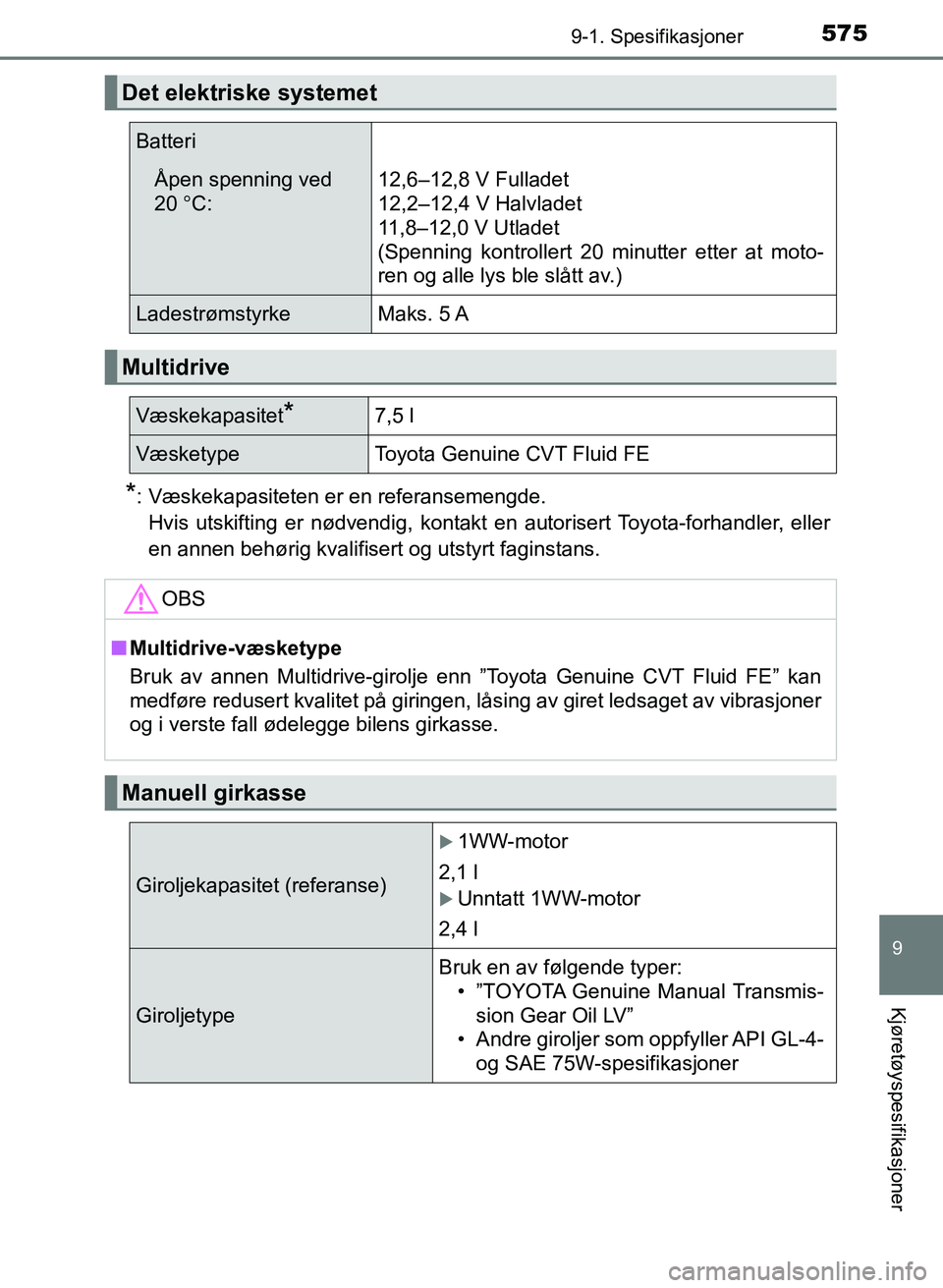

Det elektriske systemet
Batteri
Åpen spenning ved
20  C: 12,6–12,8 V Fulladet
12,2–12,4 V Halvladet
11,8–12,0 V Utladet
(Spenning kontrollert 20 minutter etter at moto-
ren og alle lys ble slått av.)
LadestrømstyrkeMaks. 5 A
Multidrive
Væskekapasitet*7,5 l
VæsketypeToyota Genuine CVT Fluid FE
OBS
n
Multidrive-væsketype
Bruk av annen Multidrive-girolje enn ”Toyota Genuine CVT Fluid FE” kan
medføre redusert kvalitet på giringen, låsing av giret ledsaget av vibrasjoner
og i verste fall ødelegge bilens girkasse.
Manuell girkasse
Giroljekapasitet (referanse)
1WW-motor
2,1 l
Unntatt 1WW-motor
2,4 l
Giroljetype Bruk en av følgende typer:
• ”TOYOTA Genuine Manual Transmis-sion Gear Oil LV”
• Andre giroljer som oppfyller API GL-4-
og SAE 75W-spesifikasjoner
OM12K97NO.book Page 575 Monday, March 27, 2017 4:15 PM

5769-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
*1: Minste pedalklaring når pedalen er trykket inn med en kraft på 294 N mensmotoren går
*2: Spakvandringen når parkeringsbremsen trekkes til med en kraft på 200 N

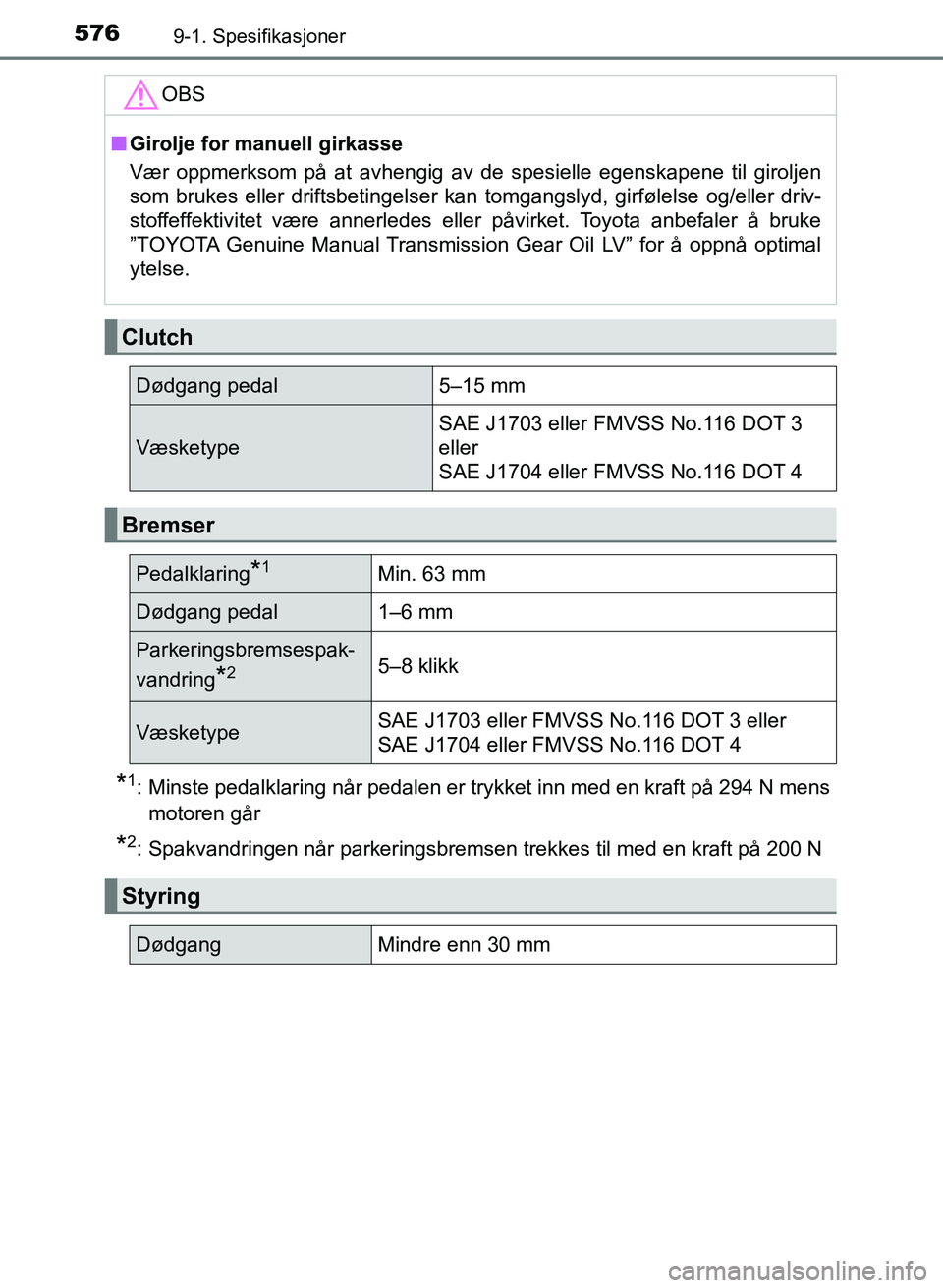

OBS
nGirolje for manuell girkasse
Vær oppmerksom på at avhengig av de spesielle egenskapene til giroljen
som brukes eller driftsbetingelser kan tomgangslyd, girfølelse og/eller driv-
stoffeffektivitet være annerledes elle r påvirket. Toyota anbefaler å bruke
”TOYOTA Genuine Manual Transmission Gear Oil LV” for å oppnå optimal
ytelse.
Clutch
Dødgang pedal 5–15 mm
Væsketype SAE J1703 eller FMVSS No.116 DOT 3
eller
SAE J1704 eller FMVSS No.116 DOT 4
Bremser
Pedalklaring*1Min. 63 mm
Dødgang pedal 1–6 mm
Parkeringsbremsespak-
vandring
*25–8 klikk
Væsketype
SAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
Styring
DødgangMindre enn 30 mm
OM12K97NO.book Page 576 Monday, March 27, 2017 4:15 PM

5779-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner

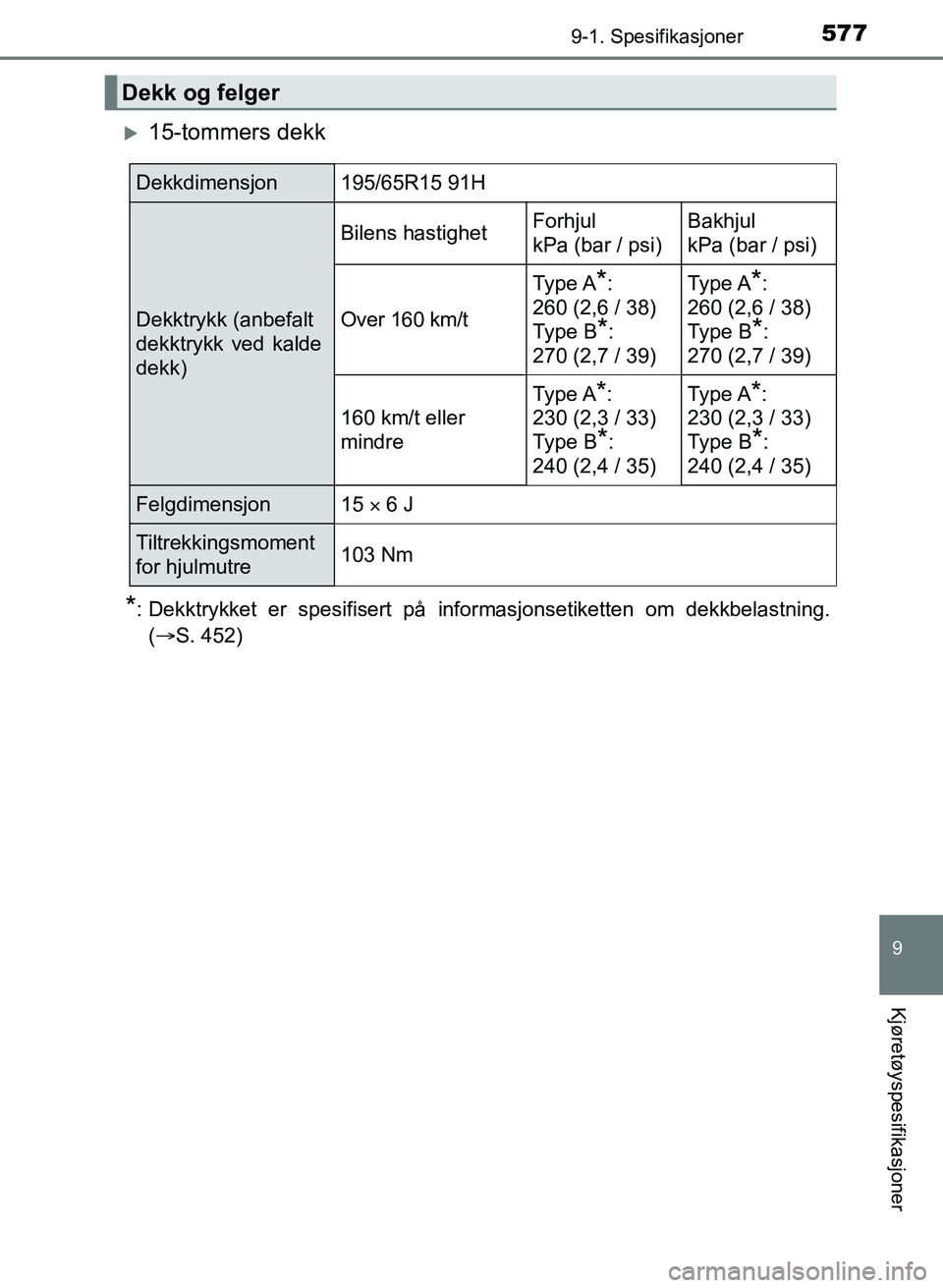

15-tommers dekk
*: Dekktrykket er spesifisert på informasjonsetiketten om dekkbelastning.(S. 452)
Dekk og felger
Dekkdimensjon195/65R15 91H
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t
Type A*:
260 (2,6 / 38)
Type B
*:
270 (2,7 / 39)
Type A*:
260 (2,6 / 38)
Type B
*:
270 (2,7 / 39)
160 km/t eller
mindre
Type A*:
230 (2,3 / 33)
Type B
*:
240 (2,4 / 35)
Type A*:
230 (2,3 / 33)
Type B
*:
240 (2,4 / 35)
Felgdimensjon15  6 J
Tiltrekkingsmoment
for hjulmutre103 Nm
OM12K97NO.book Page 577 Monday, March 27, 2017 4:15 PM

5789-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)

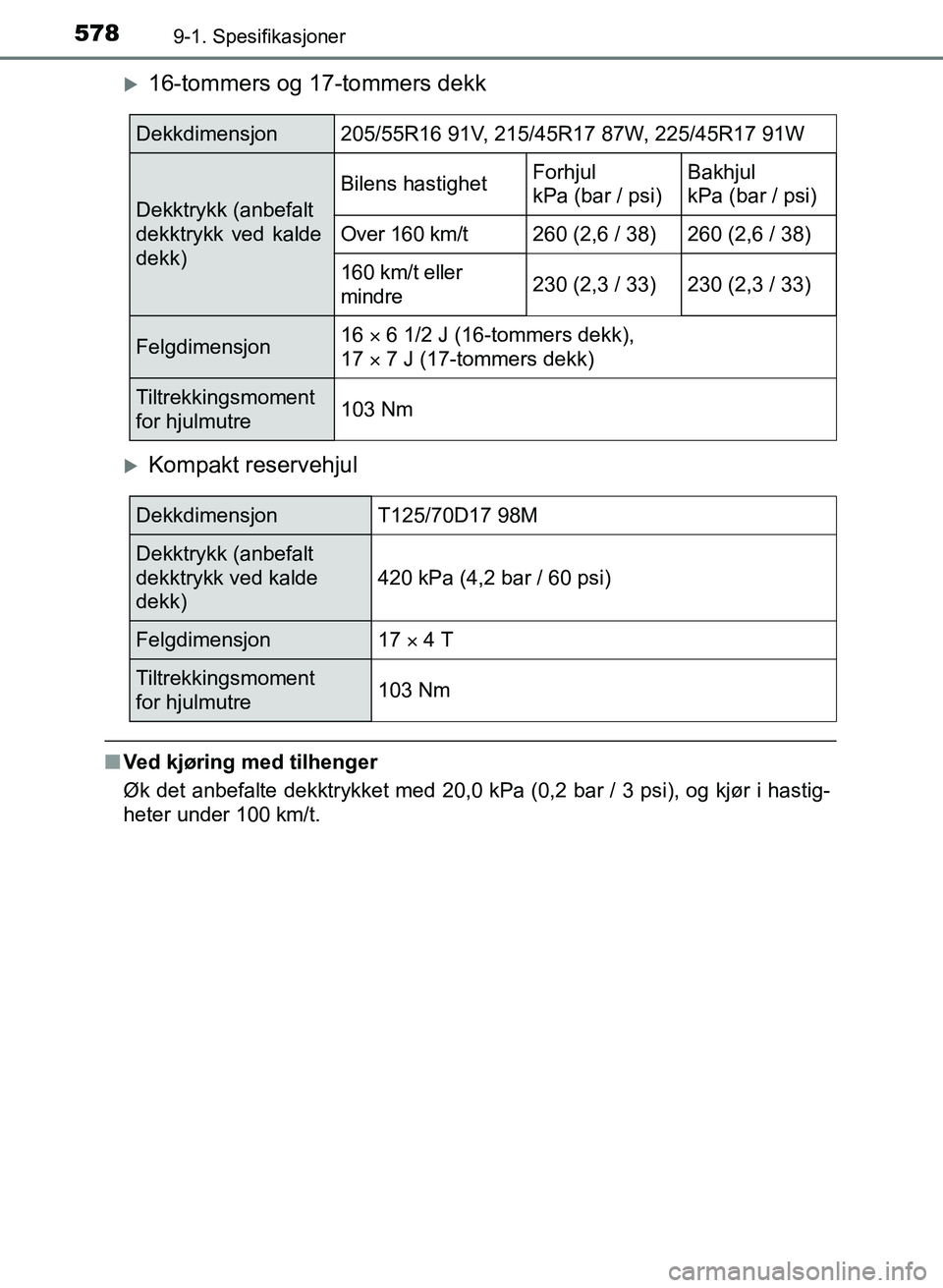

16-tommers og 17-tommers dekk
Kompakt reservehjul
nVed kjøring med tilhenger
Øk det anbefalte dekktrykket med 20,0 kPa (0,2 bar / 3 psi), og kjør i hastig-
heter under 100 km/t.
Dekkdimensjon205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t260 (2,6 / 38)260 (2,6 / 38)
160 km/t eller
mindre230 (2,3 / 33)230 (2,3 / 33)
Felgdimensjon16  6 1/2 J (16-tommers dekk),
17  7 J (17-tommers dekk)
Tiltrekkingsmoment
for hjulmutre103 Nm
DekkdimensjonT125/70D17 98M
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
420 kPa (4,2 bar / 60 psi)
Felgdimensjon17  4 T
Tiltrekkingsmoment
for hjulmutre103 Nm
OM12K97NO.book Page 578 Monday, March 27, 2017 4:15 PM

5799-1. Spesifikasjoner
UK AURIS_HB_EE (OM12K97NO)
9
Kjøretøyspesifikasjoner
Lyspærer
LyspærerWTy p e
Utvendig
Halogenfrontlys*55A
Tåkelys foran*19B
Blinklys foran21C
Blinklys på siden5C
Blinklys bak21D
Bremselys21E
Ryggelys16F
Skiltlys5F
Innvendig
Sminkelys*5G
Kupélys / leselys foran8F
Kupélys bak*8G
Leselys bak*8F
Bagasjeromslampe5G
A: HIR2-halogenpærer
C: Pærer med kileformet sokkel (oransje)
E: Pærer med enkel sokkel (klare)
G: Pærer med dobbel sokkel
*: Utstyrsavhengig B: H16 halogenpærer
D: Pærer med enkel sokkel (oransje) F: Pærer med kileformet sokkel (klare)
