TOYOTA AURIS 2017 Návod na použitie (in Slovakian)

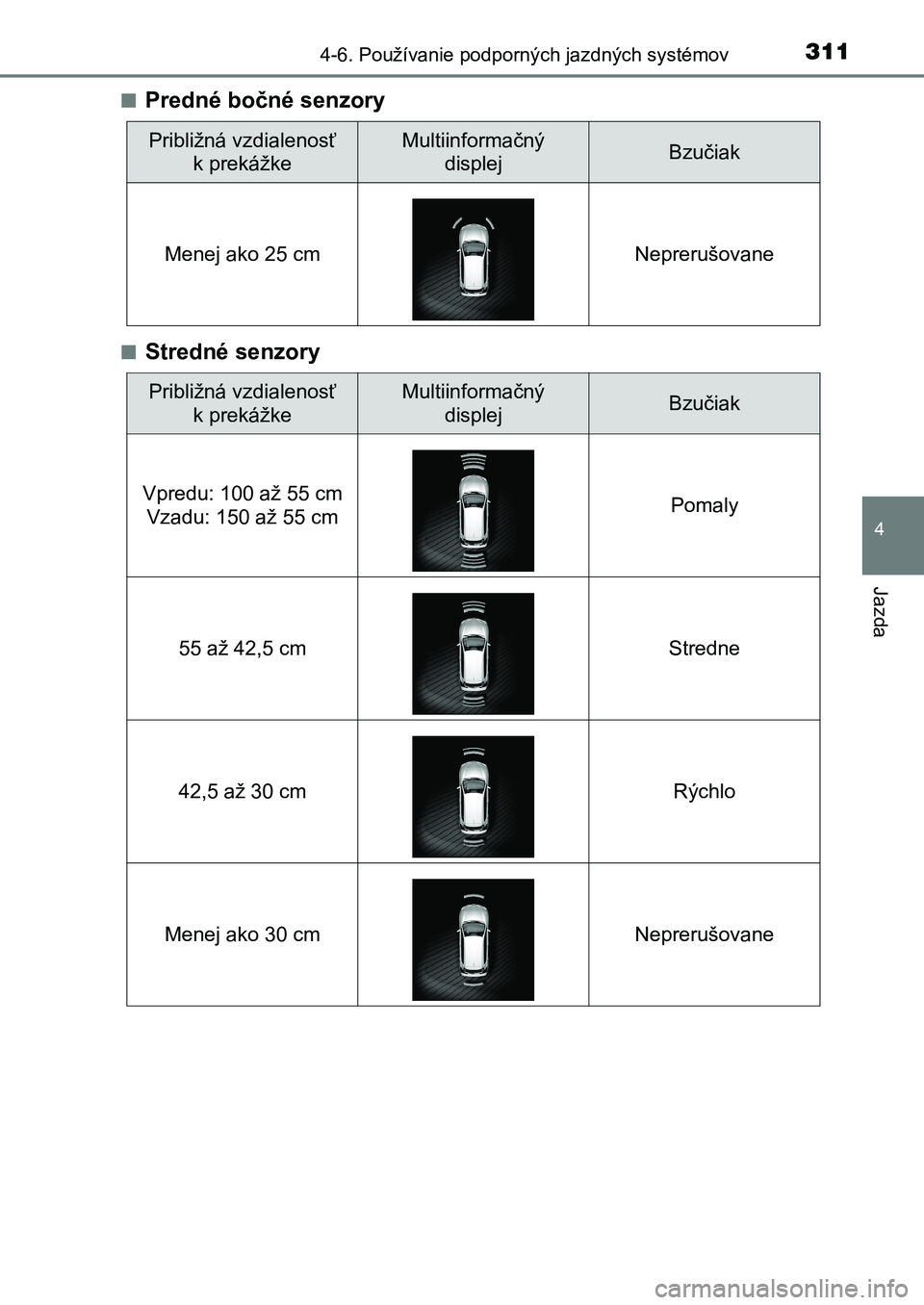

3114-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
4
Jazda
■Predné bočné senzory
■Stredné senzory
Približná vzdialenosť
k prekážke
Multiinformačný
displejBzučiak
Menej ako 25 cm Neprerušovane
Približná vzdialenosť
k prekážke
Multiinformačný
displejBzučiak
Vpredu: 100 až 55 cm
Vzadu: 150 až 55 cm Pomaly
55 až 42,5 cm Stredne
42,5 až 30 cm Rýchlo
Menej ako 30 cm Neprerušovane
UK AURIS_HB_OM_Europe_OM12K97E.book Page 311 Friday, October 7, 2016 2:15 PM

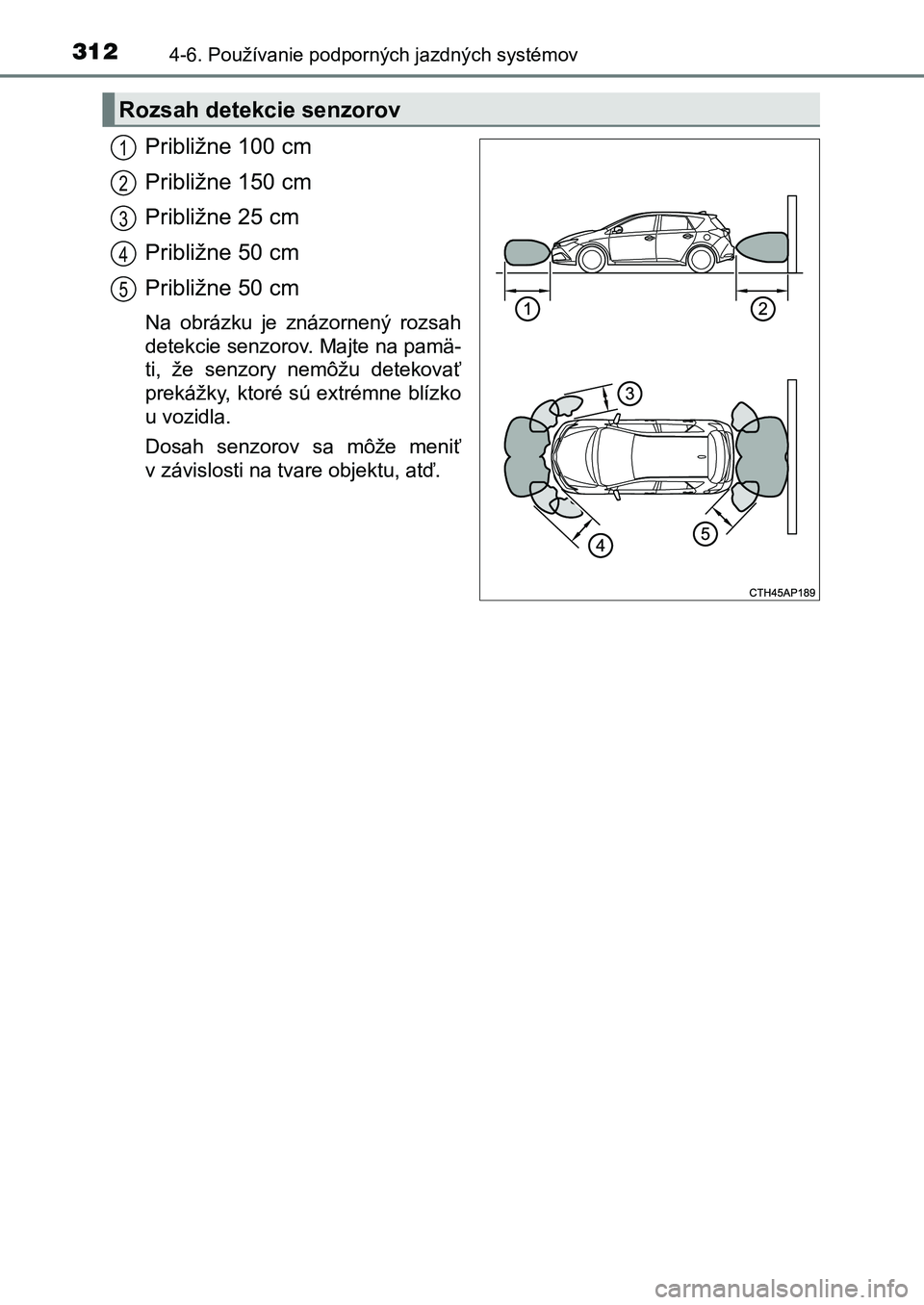

3124-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
Približne 100 cm
Približne 150 cm
Približne 25 cm
Približne 50 cm
Približne 50 cm
Na obrázku je znázornený rozsah
detekcie senzorov. Majte na pamä-
ti, že senzory nemôžu detekovať
prekážky, ktoré sú extrémne blízko
u vozidla.
Dosah senzorov sa môže meniť
v závislosti na tvare objektu, atď.
Rozsah detekcie senzorov
1
2
3
4
5
UK AURIS_HB_OM_Europe_OM12K97E.book Page 312 Friday, October 7, 2016 2:15 PM

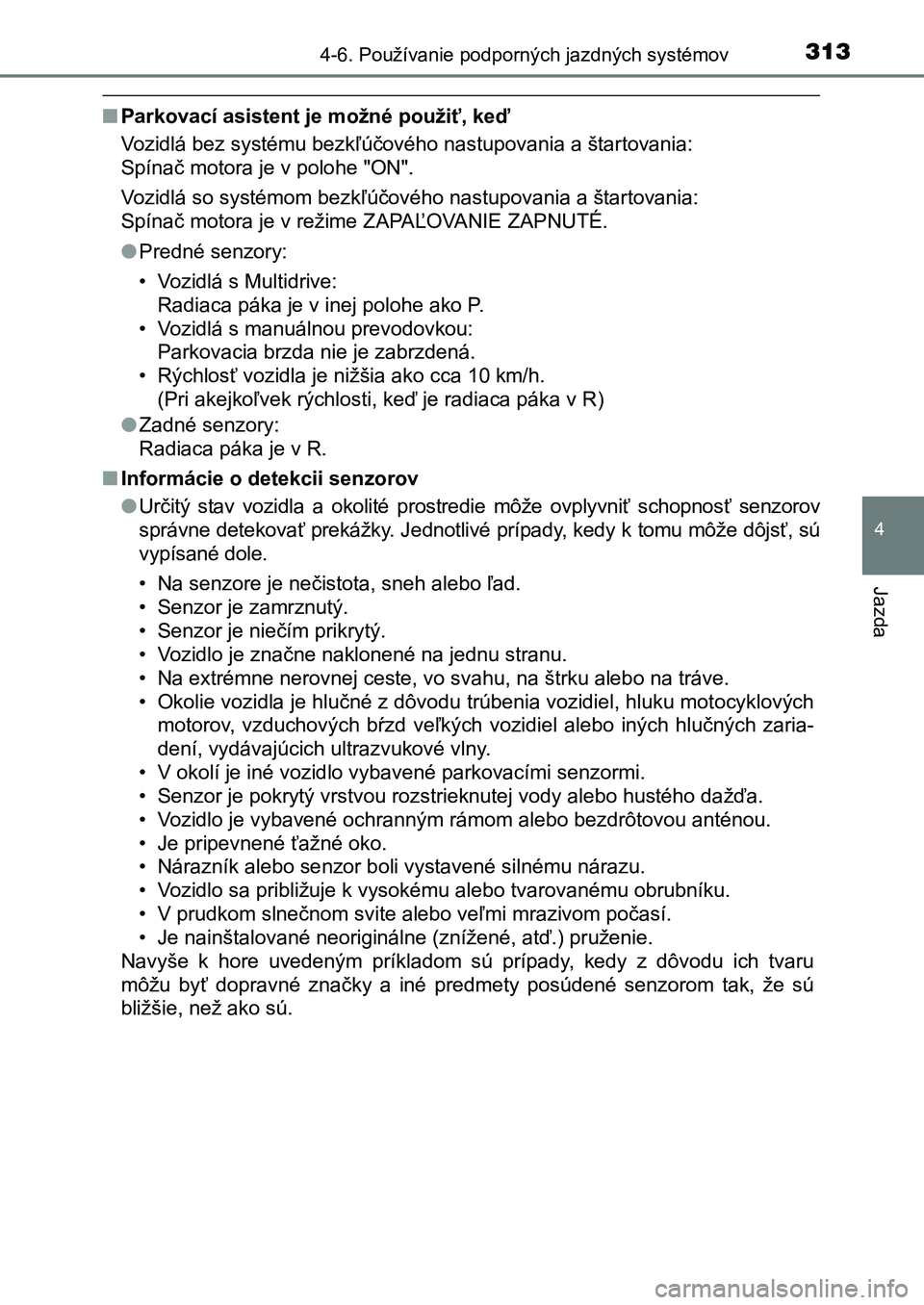

3134-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
4
Jazda
■Parkovací asistent je možné použiť, keď
Vozidlá bez systému bezkľúčového nastupovania a štartovania:
Spínač motora je v polohe "ON".
Vozidlá so systémom bezkľúčového nastupovania a štartovania:
Spínač motora je v režime ZAPAĽOVANIE ZAPNUTÉ.
● Predné senzory:
• Vozidlá s Multidrive:
Radiaca páka je v inej polohe ako P.
• Vozidlá s manuálnou prevodovkou:
Parkovacia brzda nie je zabrzdená.
• Rýchlosť vozidla je nižšia ako cca 10 km/h.
(Pri akejkoľvek rýchlosti, keď je radiaca páka v R)
● Zadné senzory:
Radiaca páka je v R.
■ Informácie o detekcii senzorov
● Určitý stav vozidla a okolité prostredie môže ovplyvniť schopnosť senzorov
správne detekovať prekážky. Jednotlivé prípady, kedy k tomu môž e dôjsť, sú
vypísané dole.
• Na senzore je nečistota, sneh alebo ľad.
• Senzor je zamrznutý.
• Senzor je niečím prikrytý.
• Vozidlo je značne naklonené na jednu stranu.
• Na extrémne nerovnej ceste, vo svahu, na štrku alebo na tráve.
• Okolie vozidla je hlučné z dôvodu trúbenia vozidiel, hluku mot ocyklových
motorov, vzduchových bŕzd veľkých vozidiel alebo iných hlučných zaria-
dení, vydávajúcich ultrazvukové vlny.
• V okolí je iné vozidlo vybavené parkovacími senzormi.
• Senzor je pokrytý vrstvou rozstrieknutej vody alebo hustého da žďa.
• Vozidlo je vybavené ochranným rámom alebo bezdrôtovou anténou.
• Je pripevnené ťažné oko.
• Nárazník alebo senzor boli vystavené silnému nárazu.
• Vozidlo sa približuje k vysokému alebo tvarovanému obrubníku.
• V prudkom slnečnom svite alebo veľmi mrazivom počasí.
• Je nainštalované neoriginálne (znížené, atď.) pruženie.
Navyše k hore uvedeným príkladom sú prípady, kedy z dôvodu ich tvaru
môžu byť dopravné značky a iné predmety posúdené senzorom tak, že sú
bližšie, než ako sú.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 313 Friday, October 7, 2016 2:15 PM

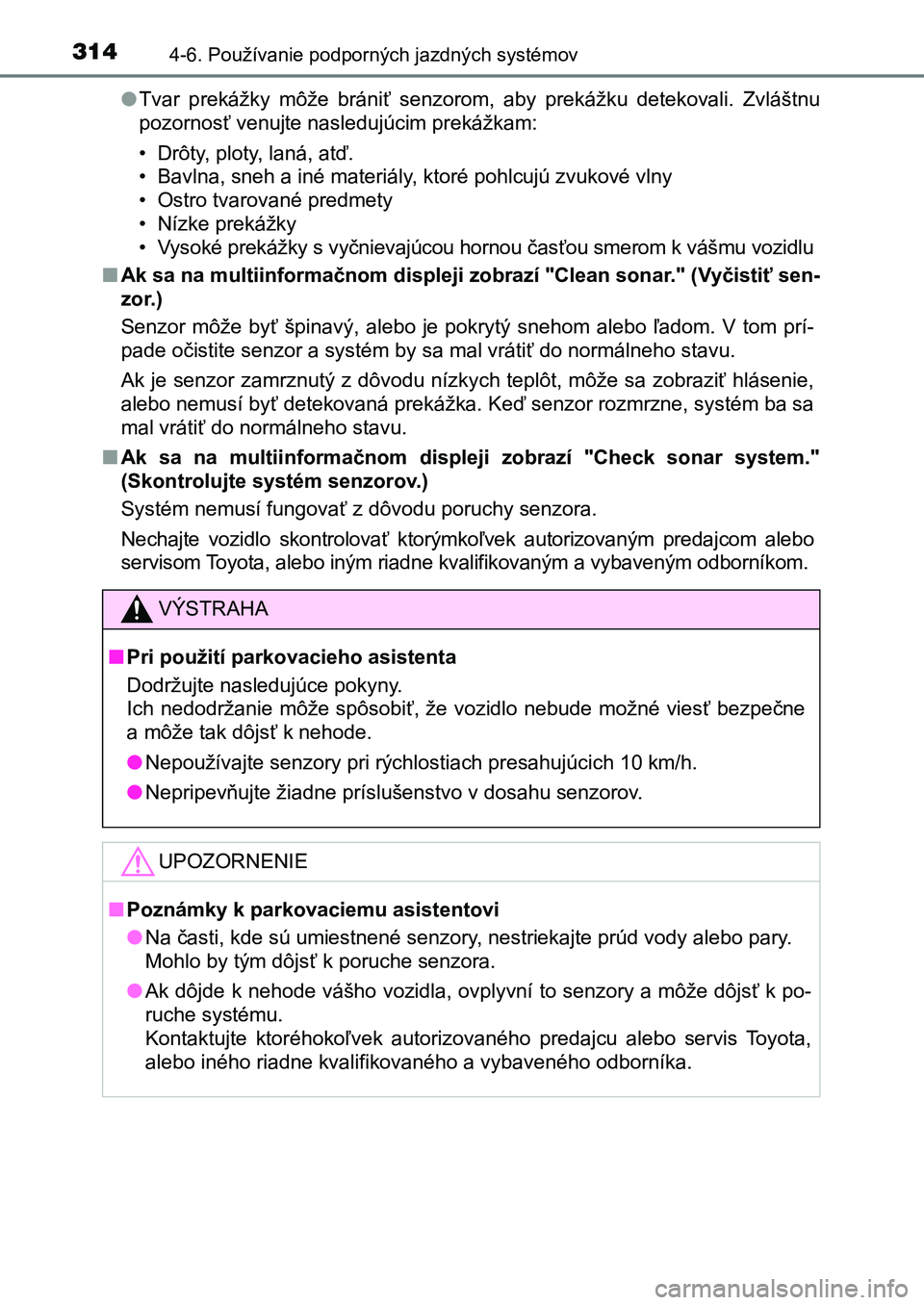

3144-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
● Tvar prekážky môže brániť senzorom, aby prekážku detekovali. Zvláštnu
pozornosť venujte nasledujúcim prekážkam:
• Drôty, ploty, laná, atď.
• Bavlna, sneh a iné materiály, ktoré pohlcujú zvukové vlny
• Ostro tvarované predmety
• Nízke prekážky
• Vysoké prekážky s vyčnievajúcou hornou časťou smerom k vášmu v ozidlu
■ Ak sa na multiinformačnom displeji zobrazí "Clean sonar." (Vyčistiť sen-
zor.)
Senzor môže byť špinavý, alebo je pokrytý snehom alebo ľadom. V tom prí-
pade očistite senzor a systém by sa mal vrátiť do normálneho st avu.
Ak je senzor zamrznutý z dôvodu nízkych teplôt, môže sa zobrazi ť hlásenie,
alebo nemusí byť detekovaná prekážka. Keď senzor rozmrzne, systém ba sa
mal vrátiť do normálneho stavu.
■ Ak sa na multiinformačnom displeji zobrazí "Check sonar system."
(Skontrolujte systém senzorov.)
Systém nemusí fungovať z dôvodu poruchy senzora.
Nechajte vozidlo skontrolovať ktorýmkoľvek autorizovaným predaj com alebo
servisom Toyota, alebo iným riadne kvalifikovaným a vybaveným o dborníkom.
VÝSTRAHA
■Pri použití parkovacieho asistenta
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť, že vozidlo nebude možné viesť be zpečne
a môže tak dôjsť k nehode.
● Nepoužívajte senzory pri rýchlostiach presahujúcich 10 km/h.
● Nepripevňujte žiadne príslušenstvo v dosahu senzorov.
UPOZORNENIE
■Poznámky k parkovaciemu asistentovi
● Na časti, kde sú umiestnené senzory, nestriekajte prúd vody alebo pary.
Mohlo by tým dôjsť k poruche senzora.
● Ak dôjde k nehode vášho vozidla, ovplyvní to senzory a môže dôjsť k po-
ruche systému.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo iného riadne kvalifikovaného a vybaveného odborníka.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 314 Friday, October 7, 2016 2:15 PM

3154-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
4
Jazda
Spínač IPA
Zobrazenie
Indikátor
IPA (Inteligentný parkovací asistent)
: Ak je vo výbave
Inteligentný parkovací asistent je systém, ktorý pomáha pri rov -
nobežnom parkovaní. Keď parkujete medzi dvomi zaparkovaný-
mi vozidlami alebo v priestore za jedným zaparkovaným
vozidlom, použijú sa senzory inštalované na stranách predného
nárazníku a je detekovaný priestor, kde môže byť vozidlo zapar-
kované. Parkovanie je potom uľahčené pomocou automatického
ovládania volantu.
Detekcia použiteľného parkovacieho miesta
Parkovanie vozidla na detekované parkovacie miesto*
Otočenie volantu pre zaparkovanie na cieľové parkovacie miesto*
Zaparkovanie na cieľovom parkovacom mieste je dokončené*
*: Volant je ovládaný automaticky.
Spínač IPA a multiinformačný displej
1
2
3
4
1
2
3
UK AURIS_HB_OM_Europe_OM12K97E.book Page 315 Friday, October 7, 2016 2:15 PM

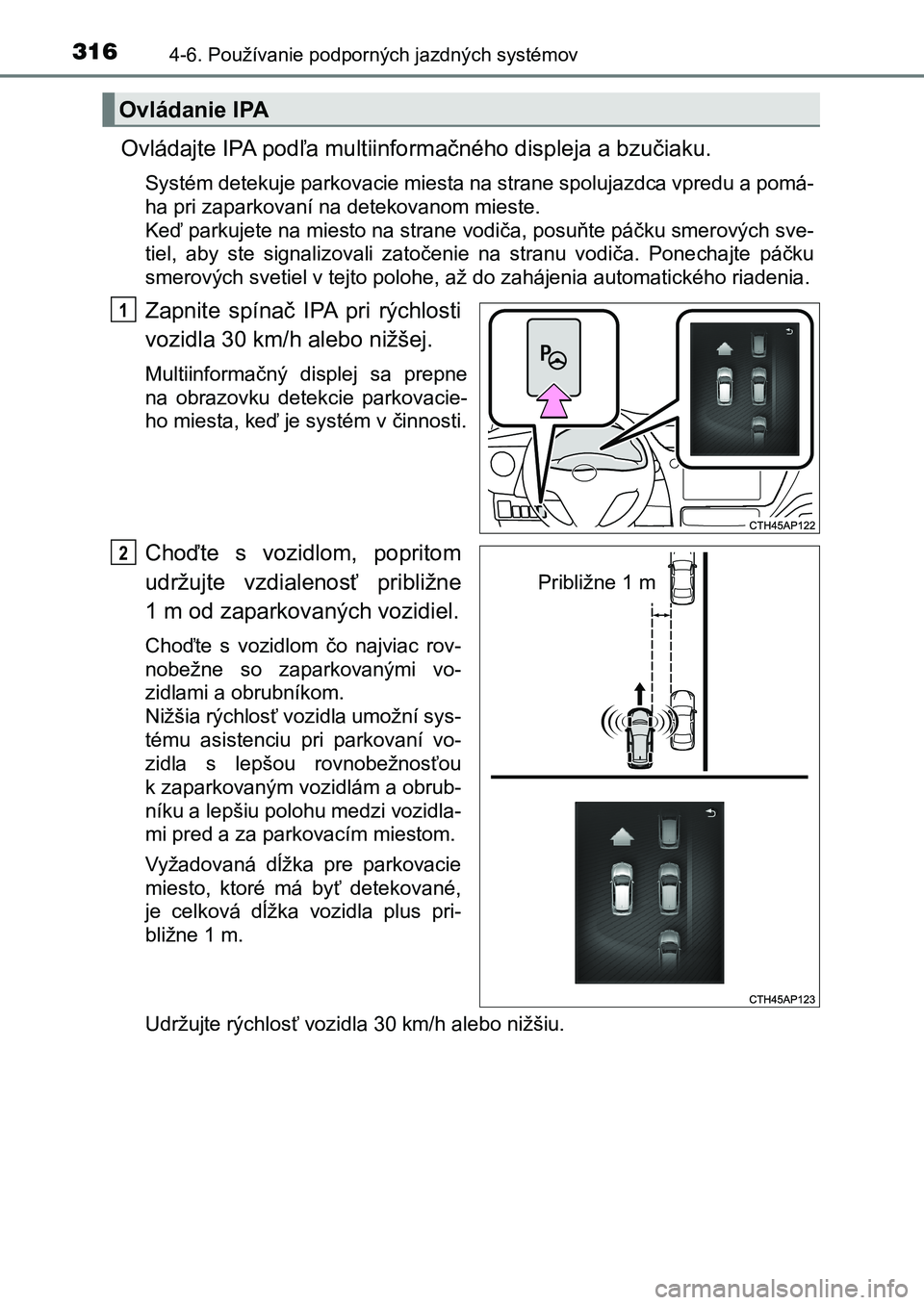

3164-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
Ovládajte IPA podľa multiinformačného displeja a bzučiaku.
Systém detekuje parkovacie miesta na strane spolujazdca vpredu a pomá-
ha pri zaparkovaní na detekovanom mieste.
Keď parkujete na miesto na strane vodiča, posuňte páčku smerový ch sve-
tiel, aby ste signalizovali zatočenie na stranu vodiča. Ponecha jte páčku
smerových svetiel v tejto polohe, až do zahájenia automatického riadenia.
Zapnite spínač IPA pri rýchlosti
vozidla 30 km/h alebo nižšej.
Multiinformačný displej sa prepne
na obrazovku detekcie parkovacie-
ho miesta, keď je systém v činnosti.
Choďte s vozidlom, popritom
udržujte vzdialenosť približne
1 m od zaparkovaných vozidiel.
Choďte s vozidlom čo najviac rov-
nobežne so zaparkovanými vo-
zidlami a obrubníkom.
Nižšia rýchlosť vozidla umožní sys-
tému asistenciu pri parkovaní vo-
zidla s lepšou rovnobežnosťou
k zaparkovaným vozidlám a obrub-
níku a lepšiu polohu medzi vozidla-
mi pred a za parkovacím miestom.
Vyžadovaná dĺžka pre parkovacie
miesto, ktoré má byť detekované,
je celková dĺžka vozidla plus pri-
bližne 1 m.
Udržujte rýchlosť vozidla 30 km/h alebo nižšiu.
Ovládanie IPA
1
Približne 1 m
O
UK AURIS_HB_OM_Europe_OM12K97E.book Page 316 Friday, October 7, 2016 2:15 PM

3174-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
4
Jazda
Keď sa multiinformačný displej
prepne, znížte rýchlosť vozidla.
Pohybujte sa s vozidlom pomaly
dopredu, až zaznie bzučiak.
Keď zaznie bzučiak, vozidlo za-
stavte.
Multiinformačný displej sa prepne.
Skontrolujte pohľadom, že je dete-
kované miesto bezpečné pre za-
parkovanie.
Ak vozidlo ujde 10 m alebo viac po
zaznení bzučiaku, bude zahájená
detekcia nového parkovacieho
miesta.
3
4
UK AURIS_HB_OM_Europe_OM12K97E.book Page 317 Friday, October 7, 2016 2:15 PM

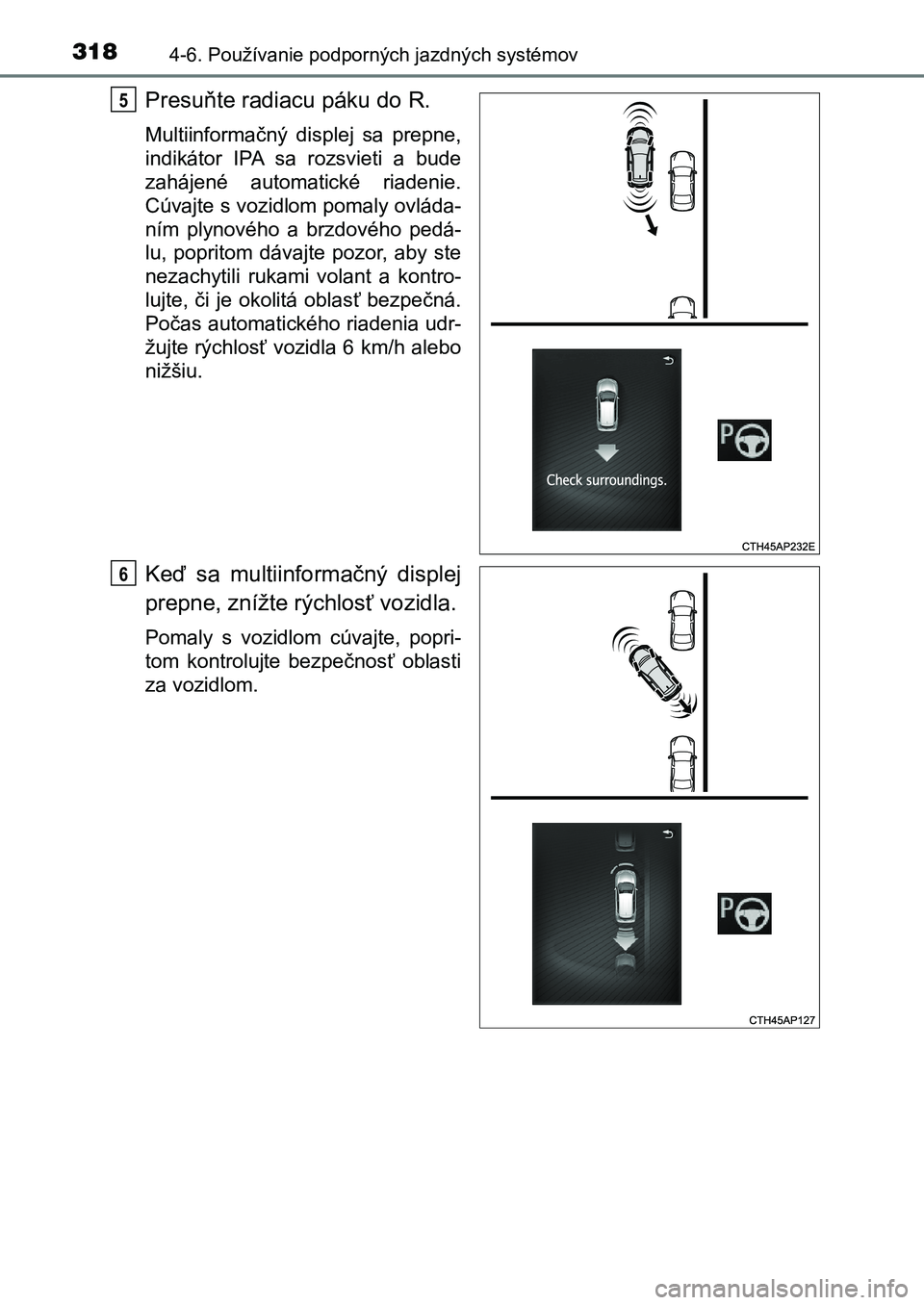

3184-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
Presuňte radiacu páku do R.
Multiinformačný displej sa prepne,
indikátor IPA sa rozsvieti a bude
zahájené automatické riadenie.
Cúvajte s vozidlom pomaly ovláda-
ním plynového a brzdového pedá-
lu, popritom dávajte pozor, aby ste
nezachytili rukami volant a kontro-
lujte, či je okolitá oblasť bezpečná.
Počas automatického riadenia udr-
žujte rýchlosť vozidla 6 km/h alebo
nižšiu.
Keď sa multiinformačný displej
prepne, znížte rýchlosť vozidla.
Pomaly s vozidlom cúvajte, popri-
tom kontrolujte bezpečnosť oblasti
za vozidlom.
5
6
UK AURIS_HB_OM_Europe_OM12K97E.book Page 318 Friday, October 7, 2016 2:15 PM

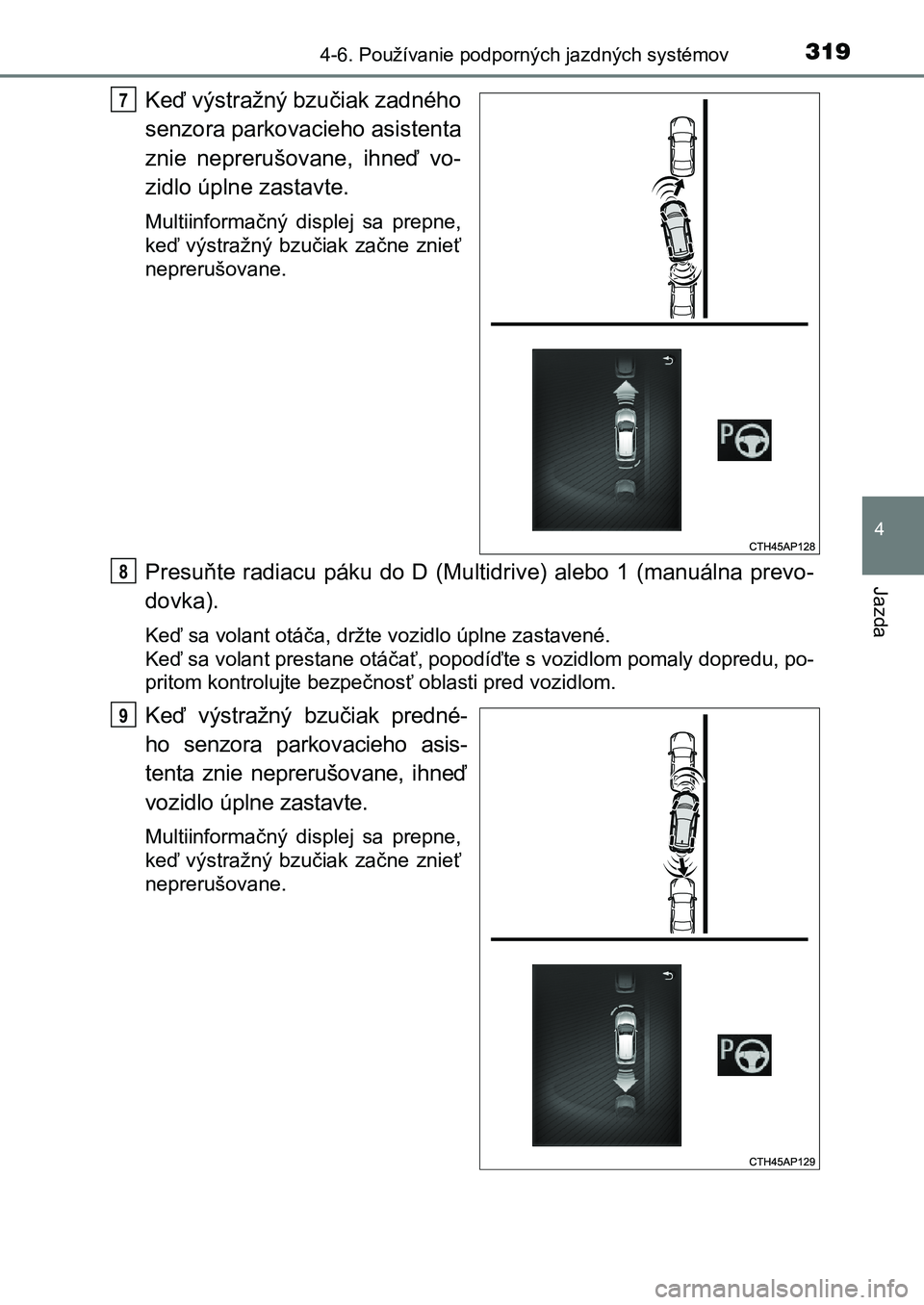

3194-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
4
Jazda
Keď výstražný bzučiak zadného
senzora parkovacieho asistenta
znie neprerušovane, ihneď vo-
zidlo úplne zastavte.
Multiinformačný displej sa prepne,
keď výstražný bzučiak začne znieť
neprerušovane.
Presuňte radiacu páku do D (Multidrive) alebo 1 (manuálna prevo -
dovka).
Keď sa volant otáča, držte vozidlo úplne zastavené.
Keď sa volant prestane otáčať, popodíďte s vozidlom pomaly dopr edu, po-
pritom kontrolujte bezpečnosť oblasti pred vozidlom.
Keď výstražný bzučiak predné-
ho senzora parkovacieho asis-
tenta znie neprerušovane, ihneď
vozidlo úplne zastavte.
Multiinformačný displej sa prepne,
keď výstražný bzučiak začne znieť
neprerušovane.
7
8
9
UK AURIS_HB_OM_Europe_OM12K97E.book Page 319 Friday, October 7, 2016 2:15 PM

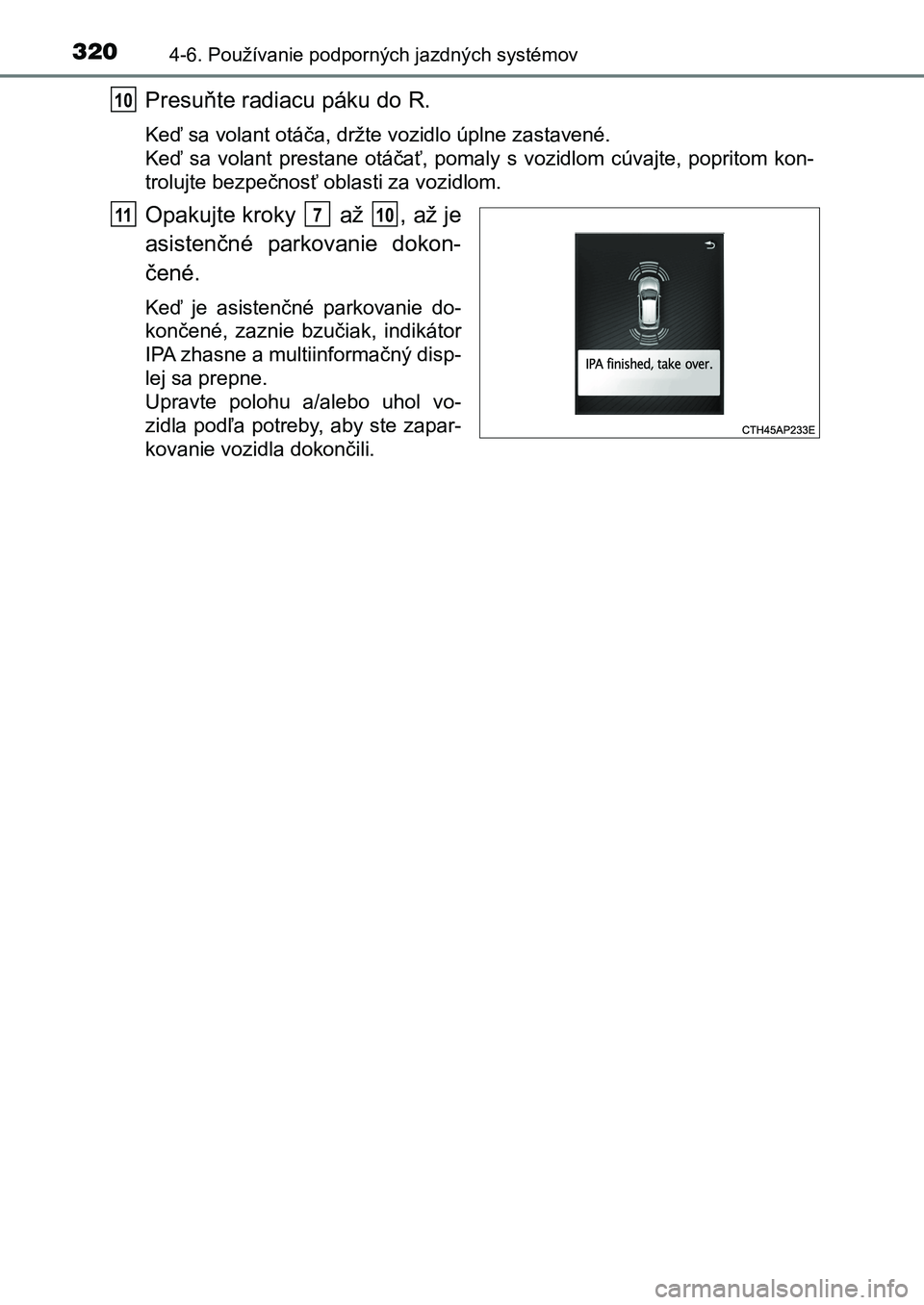

3204-6. Používanie podporných jazdných systémov
UK AURIS HB EE (OM12K97SK)
Presuňte radiacu páku do R.
Keď sa volant otáča, držte vozidlo úplne zastavené.
Keď sa volant prestane otáčať, pomaly s vozidlom cúvajte, popri tom kon-
trolujte bezpečnosť oblasti za vozidlom.
Opakujte kroky až , až je
asistenčné parkovanie dokon-
čené.
Keď je asistenčné parkovanie do-
končené, zaznie bzučiak, indikátor
IPA zhasne a multiinformačný disp-
lej sa prepne.
Upravte polohu a/alebo uhol vo-
zidla podľa potreby, aby ste zapar-
kovanie vozidla dokončili.
10
11710
