TOYOTA AURIS 2017 Návod na použití (in Czech)

2014-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)
4
Jízda

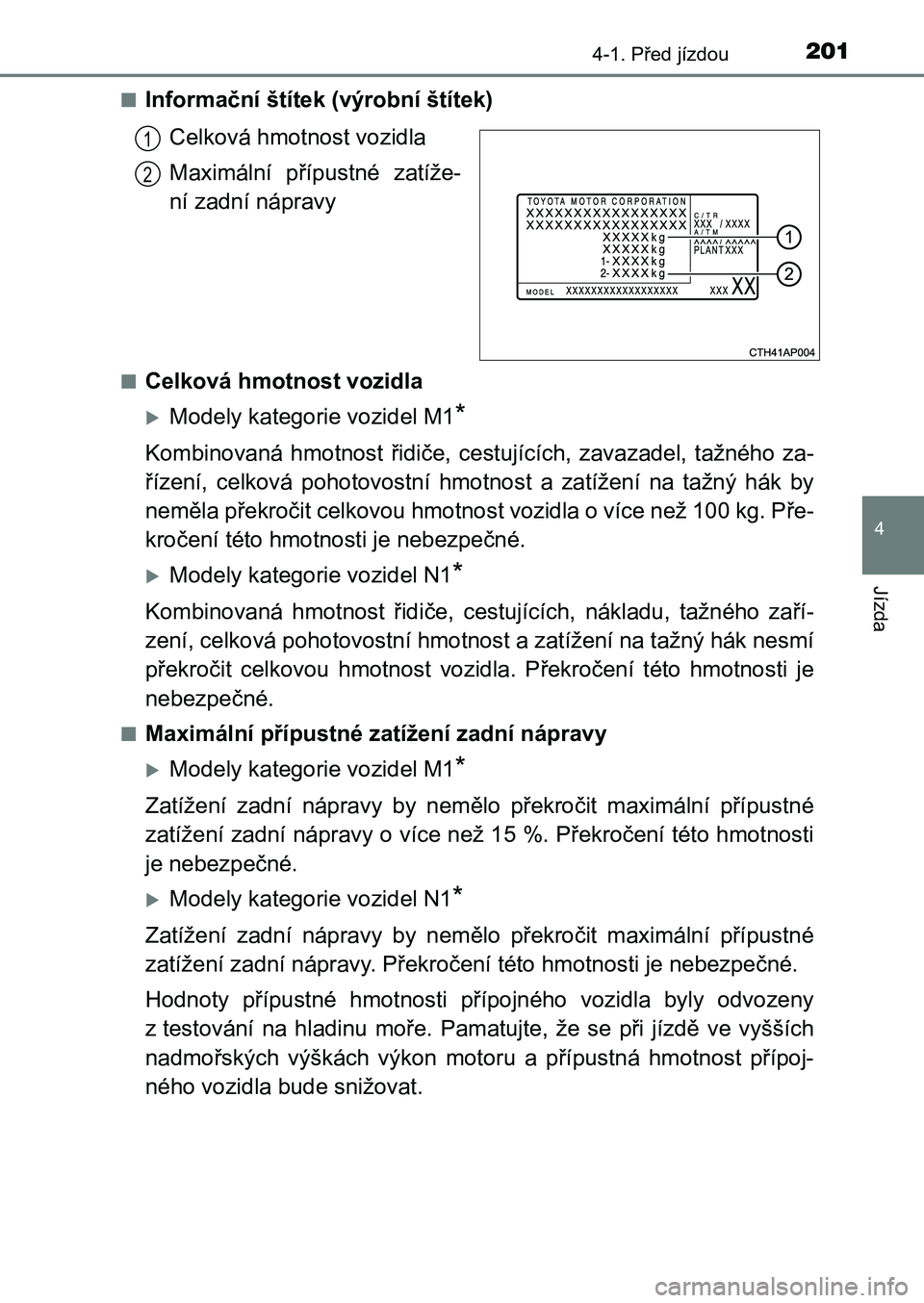

■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Maximální přípustné zatíže-
ní zadní nápravy
■Celková hmotnost vozidla
Modely kategorie vozidel M1*
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného za -
řízení, celková pohotovostní hmotnost a zatížení na tažný hák b y
neměla překročit celkovou hmotnost vozidla o více než 100 kg. P ře-
kročení této hmotnosti je nebezpečné.
Modely kategorie vozidel N1*
Kombinovaná hmotnost řidiče, cestujících, nákladu, tažného zaří -
zení, celková pohotovostní hmotnost a zatížení na tažný hák nes mí
překročit celkovou hmotnost vozidla. Překročení této hmotnosti je
nebezpečné.
■Maximální přípustné zatížení zadní nápravy
Modely kategorie vozidel M1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné
zatížení zadní nápravy o více než 15 %. Překročení této hmotnos ti
je nebezpečné.
Modely kategorie vozidel N1*
Zatížení zadní nápravy by nemělo překročit maximální přípustné
zatížení zadní nápravy. Překročení této hmotnosti je nebezpečné .
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny
z testování na hladinu moře. Pamatujte, že se při jízdě ve vyšš ích
nadmořských výškách výkon motoru a přípustná hmotnost přípoj-
ného vozidla bude snižovat.
1
2
UK AURIS_HB_OM_Europe_OM12K97E.book Page 201 Friday, October 7, 2016 12:29 PM

2024-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)
*: Pro určení kategorie vozidla kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a v ybavené-
ho odborníka.

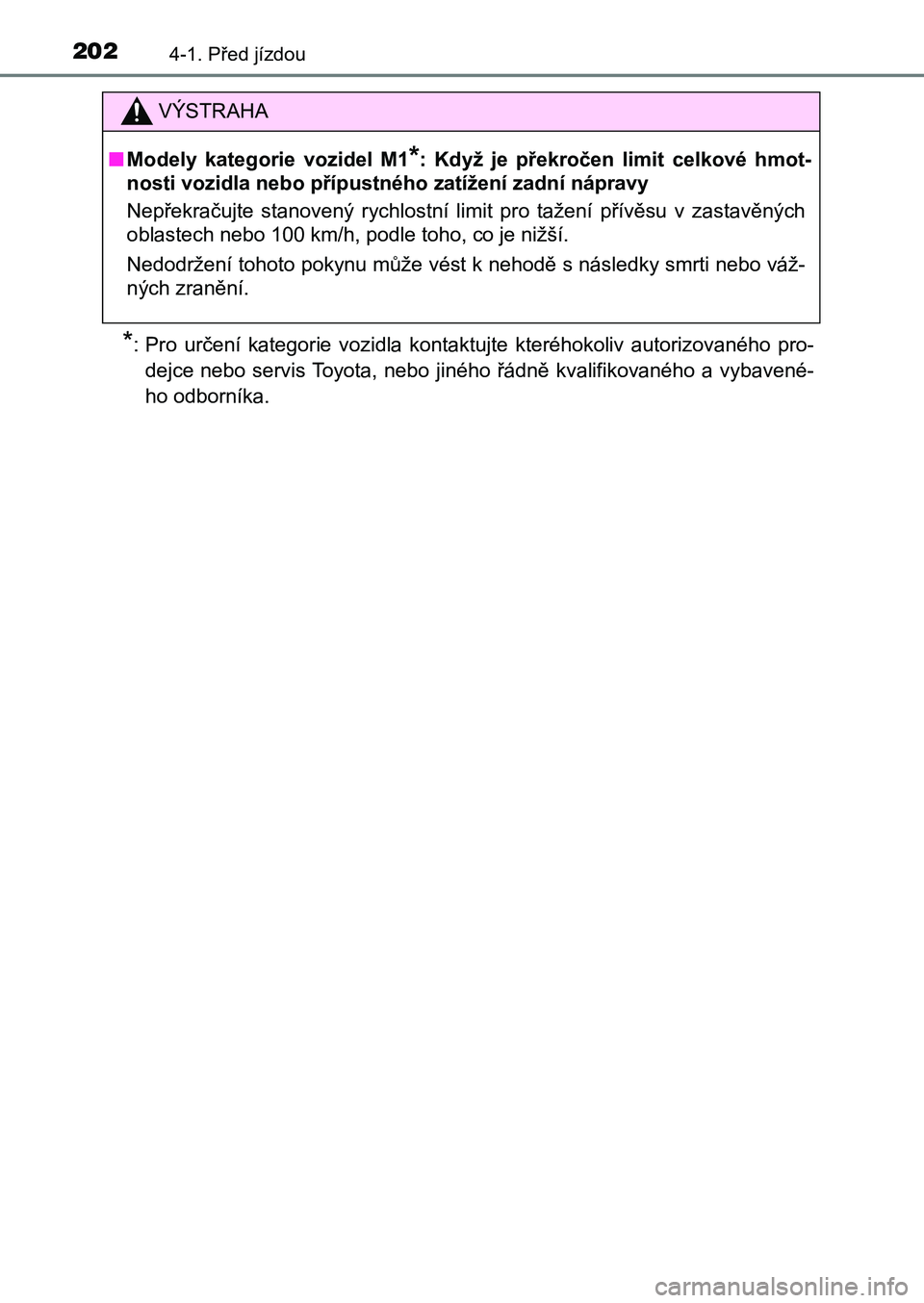

VÝSTRAHA
■Modely kategorie vozidel M1*: Když je překročen limit celkové hmot-
nosti vozidla nebo přípustného zatížení zadní nápravy
Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v z astavěných
oblastech nebo 100 km/h, podle toho, co je nižší.
Nedodržení tohoto pokynu může vést k nehodě s následky smrti ne bo váž-
ných zranění.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 202 Friday, October 7, 2016 12:29 PM

2034-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)
4
Jízda
461 mm
461 mm
838 mm
374 mm
308 mm
371 mm
35 mm

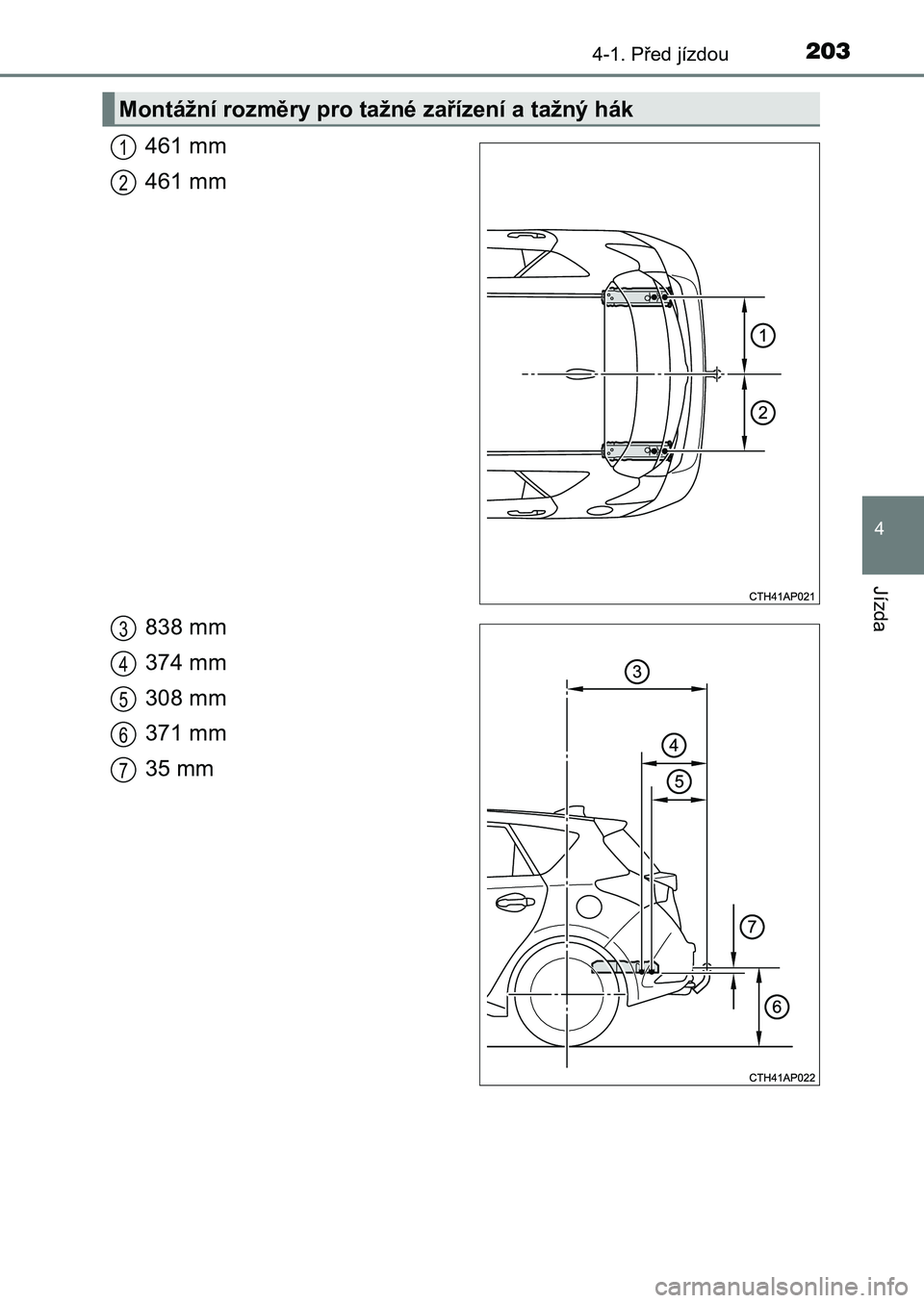

Montážní rozměry pro tažné zařízení a tažný hák
1
2
3
4
5
6
7
UK AURIS_HB_OM_Europe_OM12K97E.book Page 203 Friday, October 7, 2016 12:29 PM

2044-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)

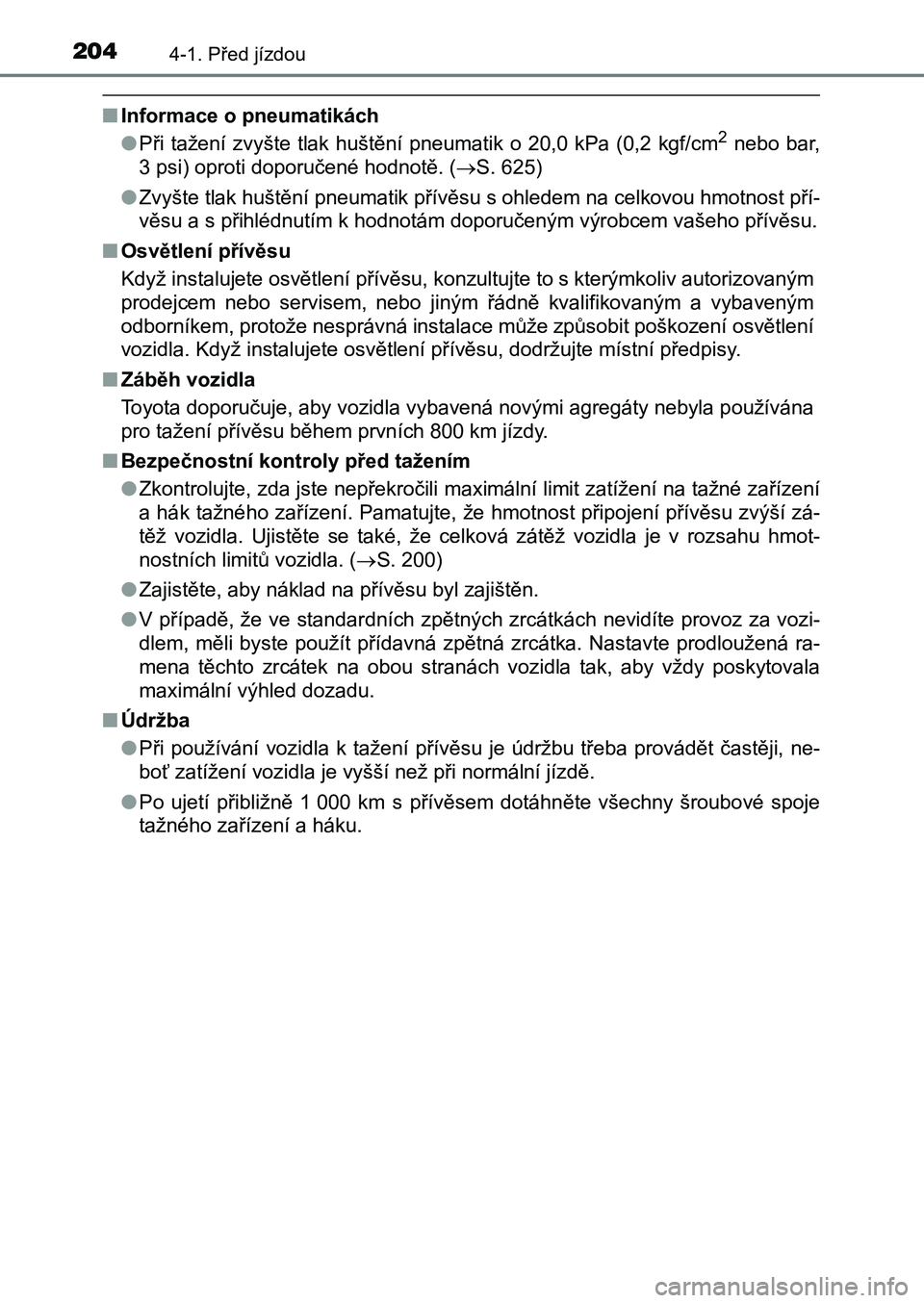

■Informace o pneumatikách
● Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. ( S. 625)
● Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
věsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho př ívěsu.
■ Osvětlení přívěsu
Když instalujete osvětlení přívěsu, konzultujte to s kterýmkoli v autorizovaným
prodejcem nebo servisem, nebo jiným řádně kvalifikovaným a vyba veným
odborníkem, protože nesprávná instalace může způsobit poškození osvětlení
vozidla. Když instalujete osvětlení přívěsu, dodržujte místní p ředpisy.
■ Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■ Bezpečnostní kontroly před tažením
● Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěs u zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v ro zsahu hmot-
nostních limitů vozidla. ( S. 200)
● Zajistěte, aby náklad na přívěsu byl zajištěn.
● V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodl oužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy posk ytovala
maximální výhled dozadu.
■ Údržba
● Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
● Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 204 Friday, October 7, 2016 12:29 PM

2054-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)
4
Jízda

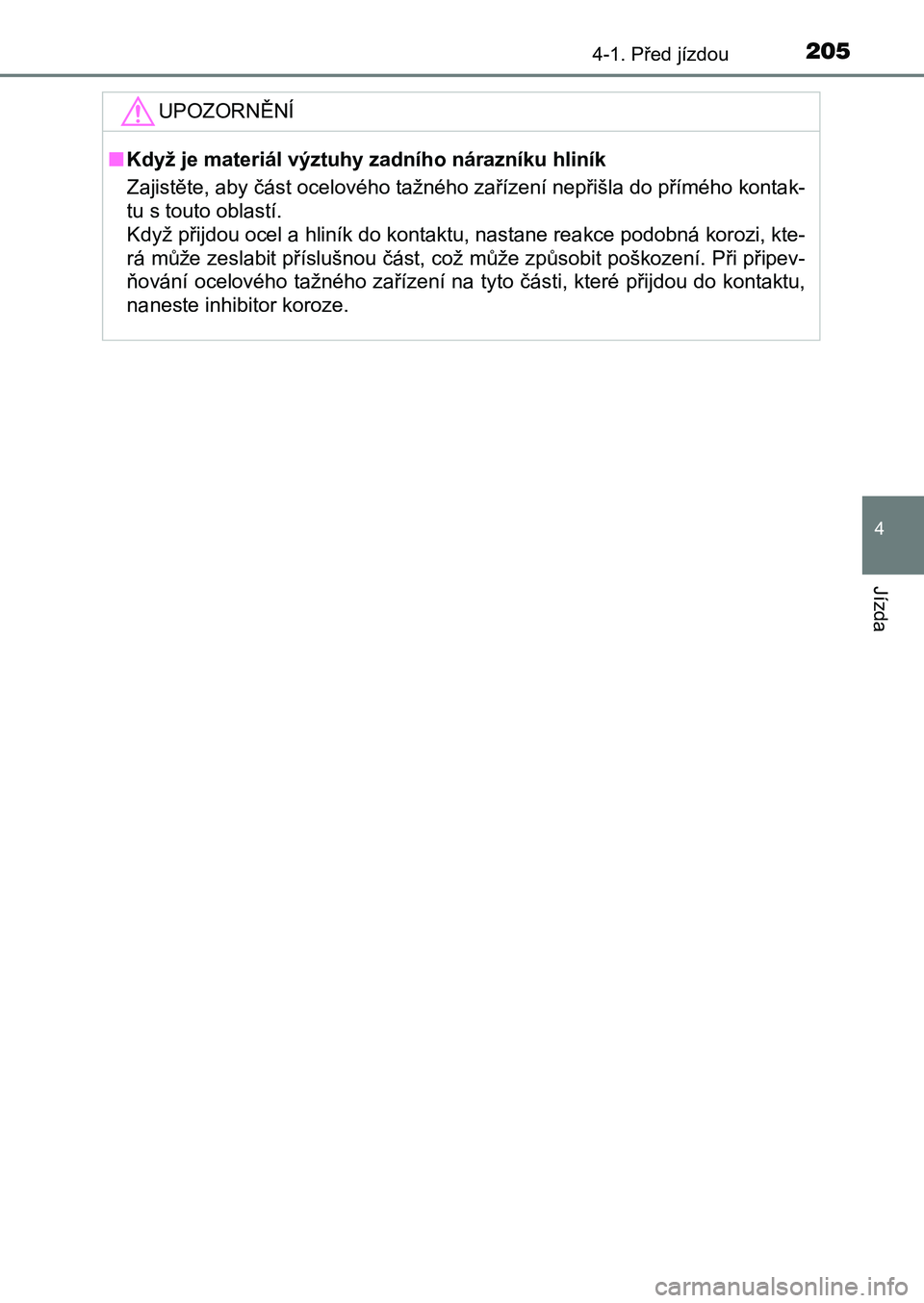

UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přím ého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 205 Friday, October 7, 2016 12:29 PM

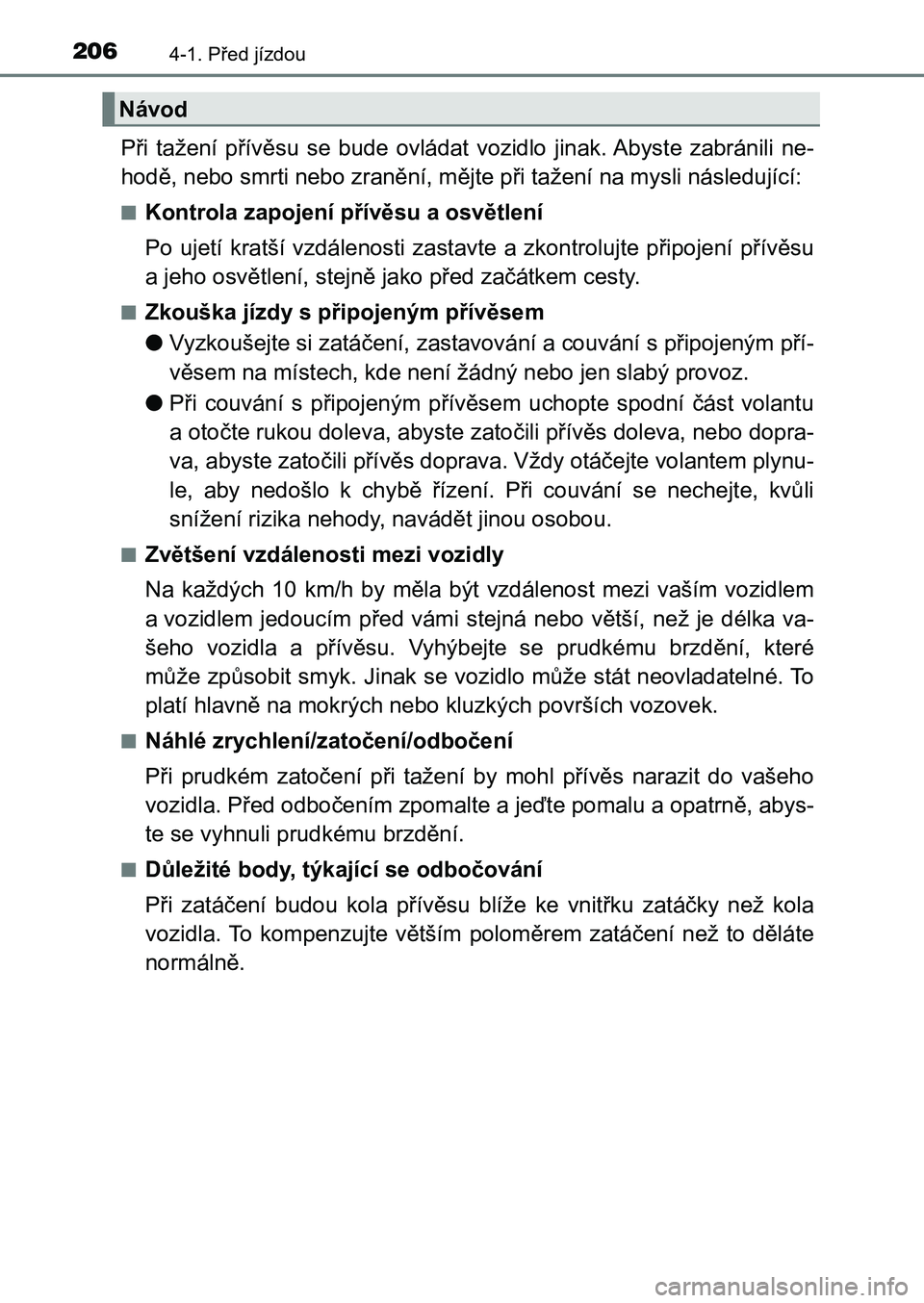

2064-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)
Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hodě, nebo smrti nebo zranění, mějte při tažení na mysli násled ující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení p řívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
● Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
● Při couvání s připojeným přívěsem uchopte spodní část volantu
a otočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plyn u-
le, aby nedošlo k chybě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka v a-
šeho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které
může způsobit smyk. Jinak se vozidlo může stát neovladatelné. T o
platí hlavně na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeh o
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys -
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než ko la
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
Návod
UK AURIS_HB_OM_Europe_OM12K97E.book Page 206 Friday, October 7, 2016 12:29 PM

2074-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)
4
Jízda

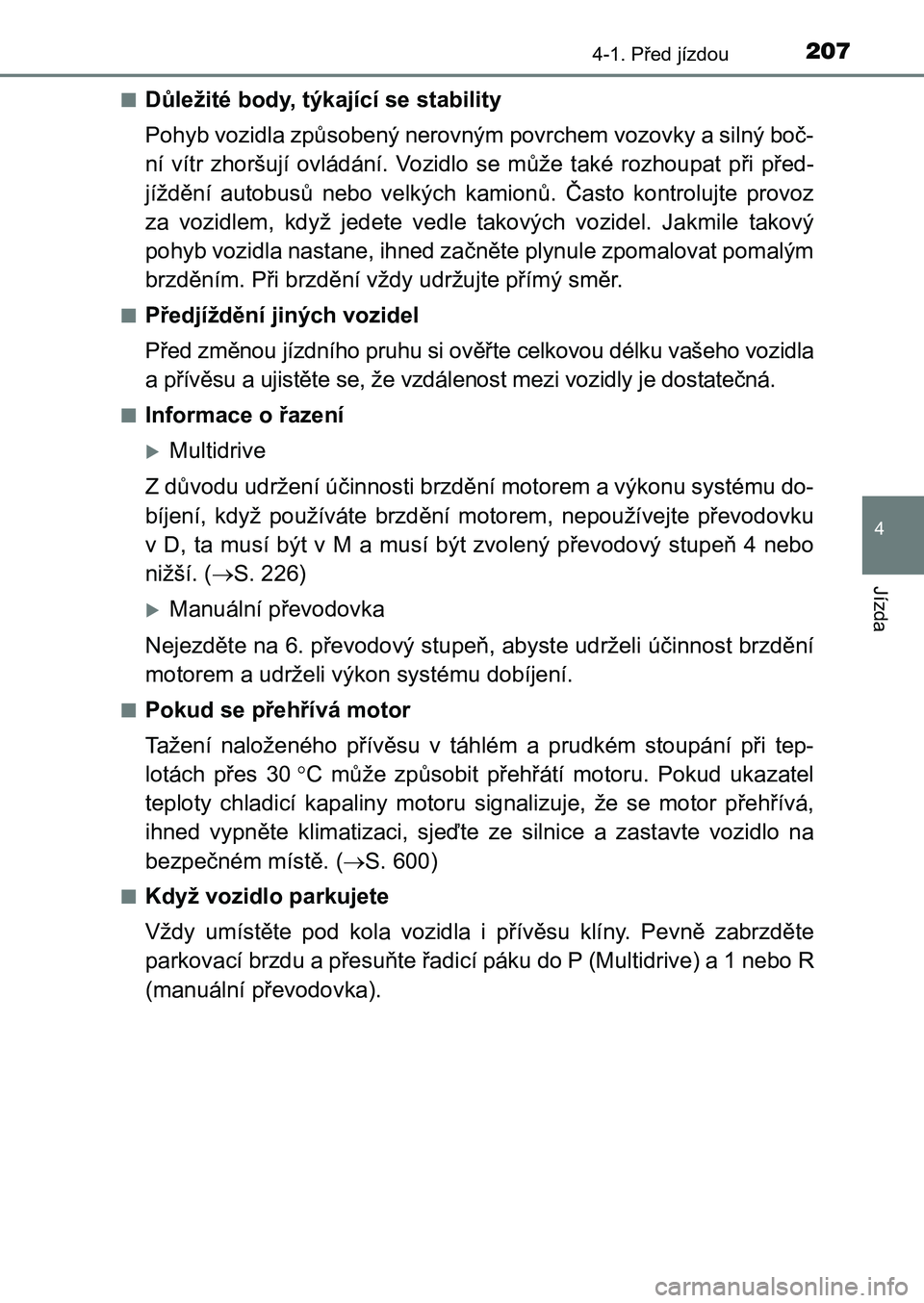

■Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při p řed-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozi dla
a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostateč ná.
■Informace o řazení
Multidrive
Z důvodu udržení účinnosti brzdění motorem a výkonu systému do-
bíjení, když používáte brzdění motorem, nepoužívejte převodovku
v D, ta musí být v M a musí být zvolený převodový stupeň 4 nebo
nižší. ( S. 226)
Manuální převodovka
Nejezděte na 6. převodový stupeň, abyste udrželi účinnost brzdě ní
motorem a udrželi výkon systému dobíjení.
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehř ívá,
ihned vypněte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpečném místě. ( S. 600)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a přesuňte řadicí páku do P (Multidrive) a 1 ne bo R
(manuální převodovka).
UK AURIS_HB_OM_Europe_OM12K97E.book Page 207 Friday, October 7, 2016 12:29 PM

2084-1. Před jízdou
UK AURIS HB EE (OM12K97CZ)

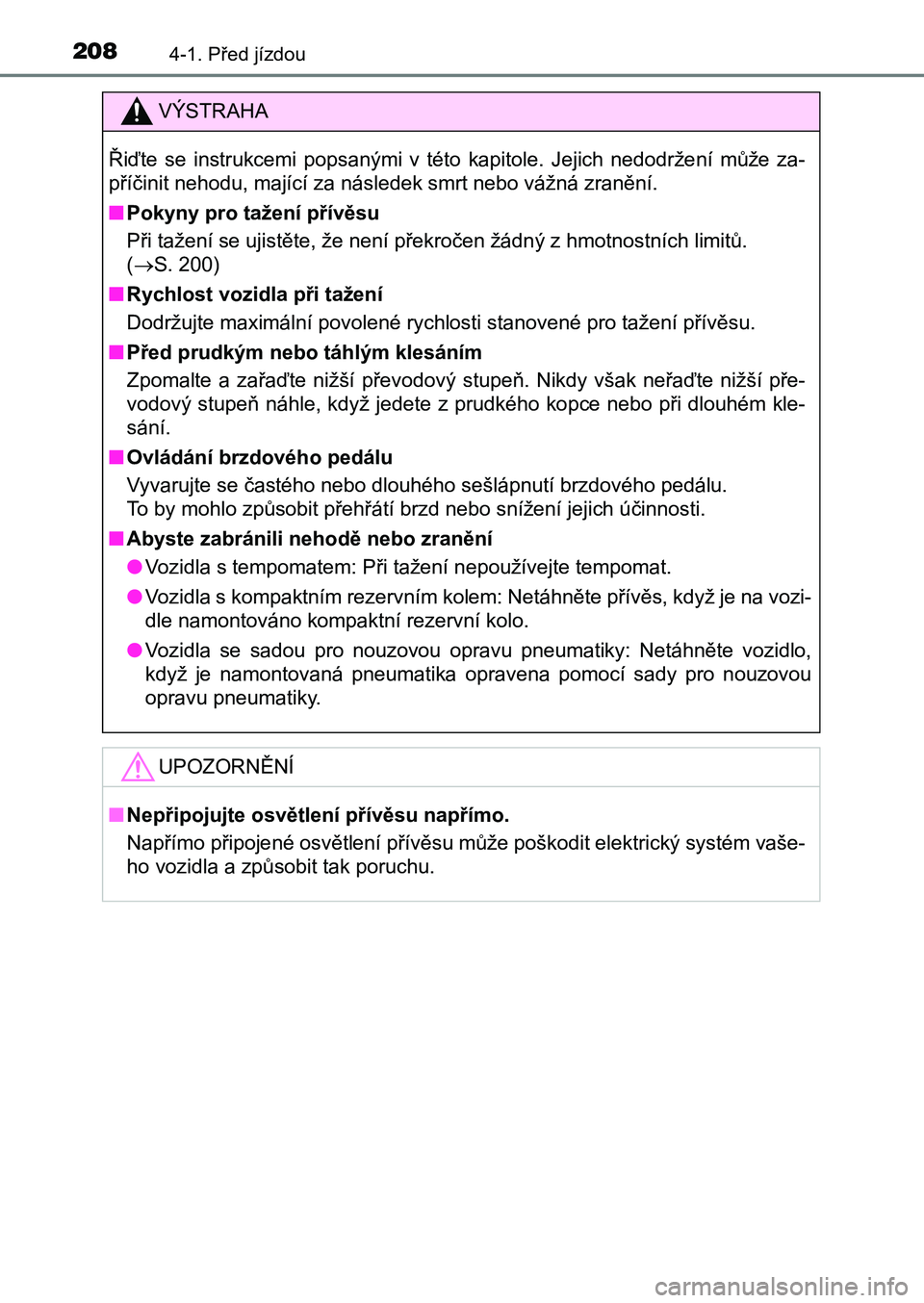

VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■ Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
( S. 200)
■ Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení pří věsu.
■ Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte n ižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlou hém kle-
sání.
■ Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnost i.
■ Abyste zabránili nehodě nebo zranění
● Vozidla s tempomatem: Při tažení nepoužívejte tempomat.
● Vozidla s kompaktním rezervním kolem: Netáhněte přívěs, když je na vozi-
dle namontováno kompaktní rezervní kolo.
● Vozidla se sadou pro nouzovou opravu pneumatiky: Netáhněte vozidlo,
když je namontovaná pneumatika opravena pomocí sady pro nouzovo u
opravu pneumatiky.
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu může poškodit elektrický sy stém vaše-
ho vozidla a způsobit tak poruchu.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 208 Friday, October 7, 2016 12:29 PM

209
UK AURIS HB EE (OM12K97CZ)
4
Jízda

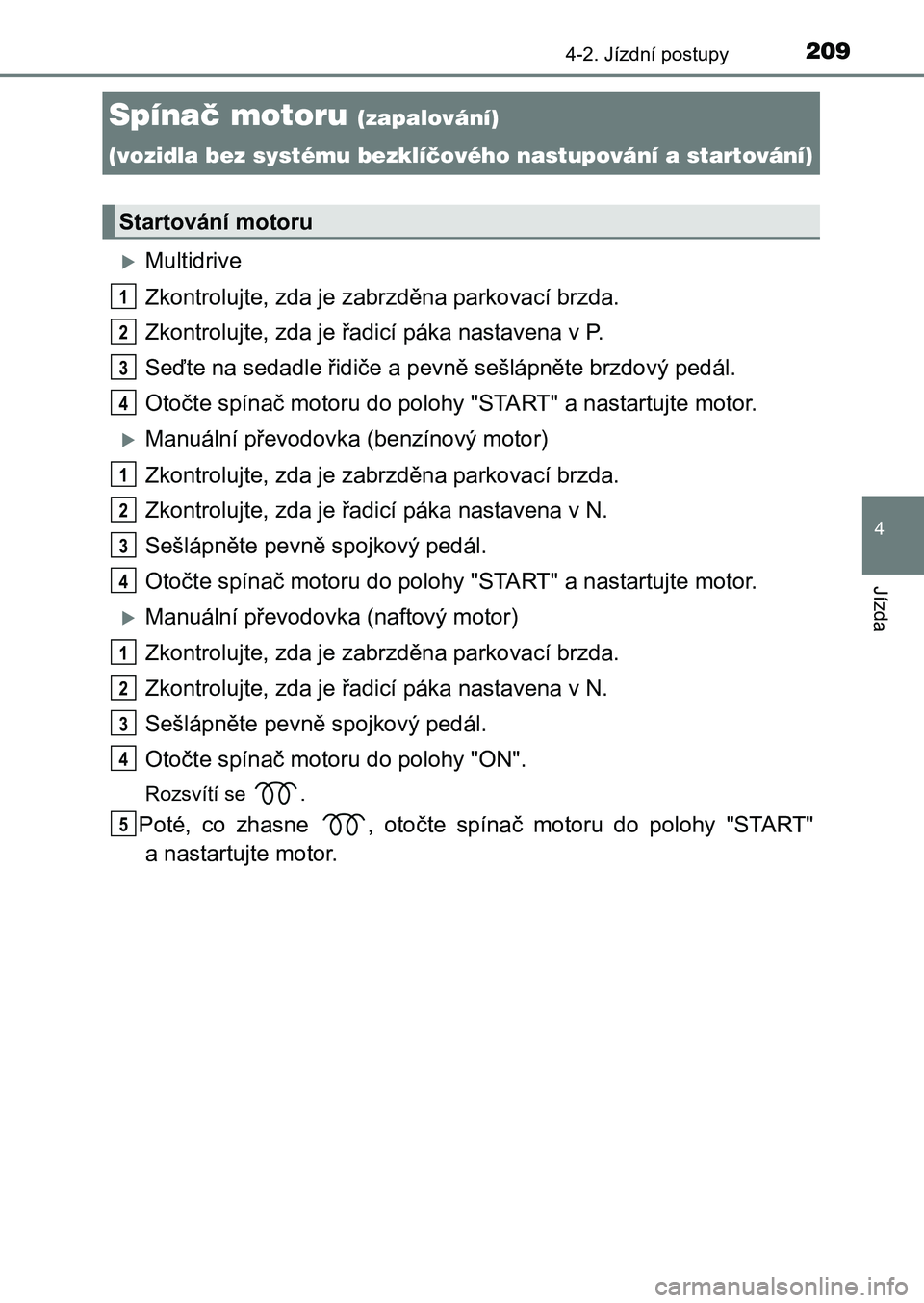

4-2. Jízdní postupy
Multidrive
Zkontrolujte, zda je zabrzděna parkovací brzda.
Zkontrolujte, zda je řadicí páka nastavena v P.
Seďte na sedadle řidiče a pevně sešlápněte brzdový pedál.
Otočte spínač motoru do polohy "START" a nastartujte motor.
Manuální převodovka (benzínový motor)
Zkontrolujte, zda je zabrzděna parkovací brzda.
Zkontrolujte, zda je řadicí páka nastavena v N.
Sešlápněte pevně spojkový pedál.
Otočte spínač motoru do polohy "START" a nastartujte motor.
Manuální převodovka (naftový motor)
Zkontrolujte, zda je zabrzděna parkovací brzda.
Zkontrolujte, zda je řadicí páka nastavena v N.
Sešlápněte pevně spojkový pedál.
Otočte spínač motoru do polohy "ON".
Rozsvítí se .
Poté, co zhasne , otočte spínač motoru do polohy "START"
a nastartujte motor.
Spínač motoru (zapalování)
(vozidla bez systému bezklíčového nastupování a startování)
Startování motoru
1
2
3
4
1
2
3
4
1
2
3
4
5
UK AURIS_HB_OM_Europe_OM12K97E.book Page 209 Friday, October 7, 2016 12:29 PM

2104-2. Jízdní postupy
UK AURIS HB EE (OM12K97CZ)
"LOCK" (Zamknuto)
Volant je zamknutý a je možné vy-
jmout klíč. (vozidla s Multidrive:
Klíč může být vyjmut pouze tehdy,
když je řadicí páka v P.)
"ACC" (Příslušenství)
Některé elektrické součásti, jako je
audiosystém, je možné používat.
"ON" (Zapnuto)
Všechny elektrické součásti je možné používat.
"START" (Startování)
Startování motoru.

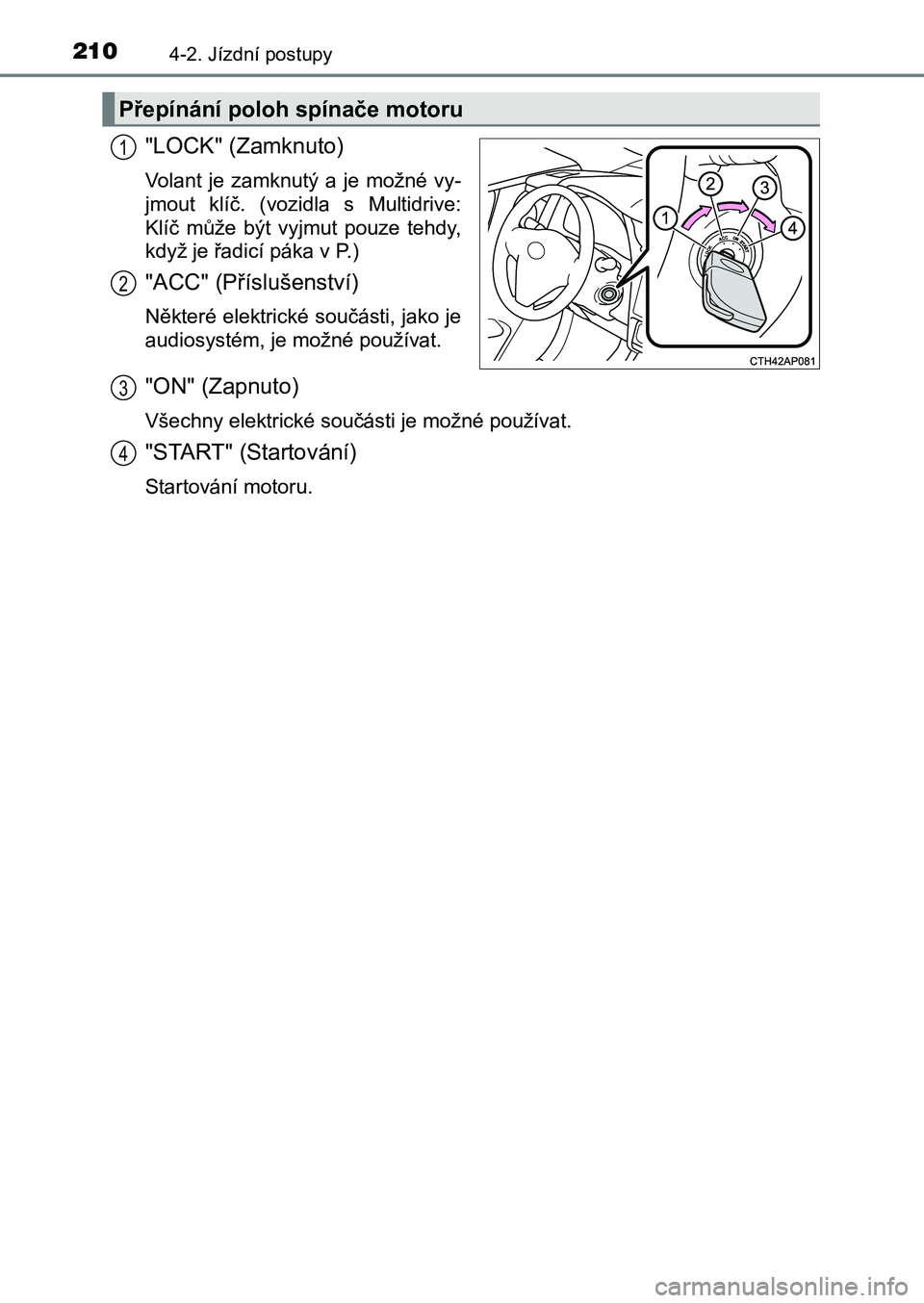

Přepínání poloh spínače motoru
1
2
3
4
