9-1. Технические характеристики
Технические характеристики автомобиля
UK_AURIS_HB_ER (OM12L02R)■

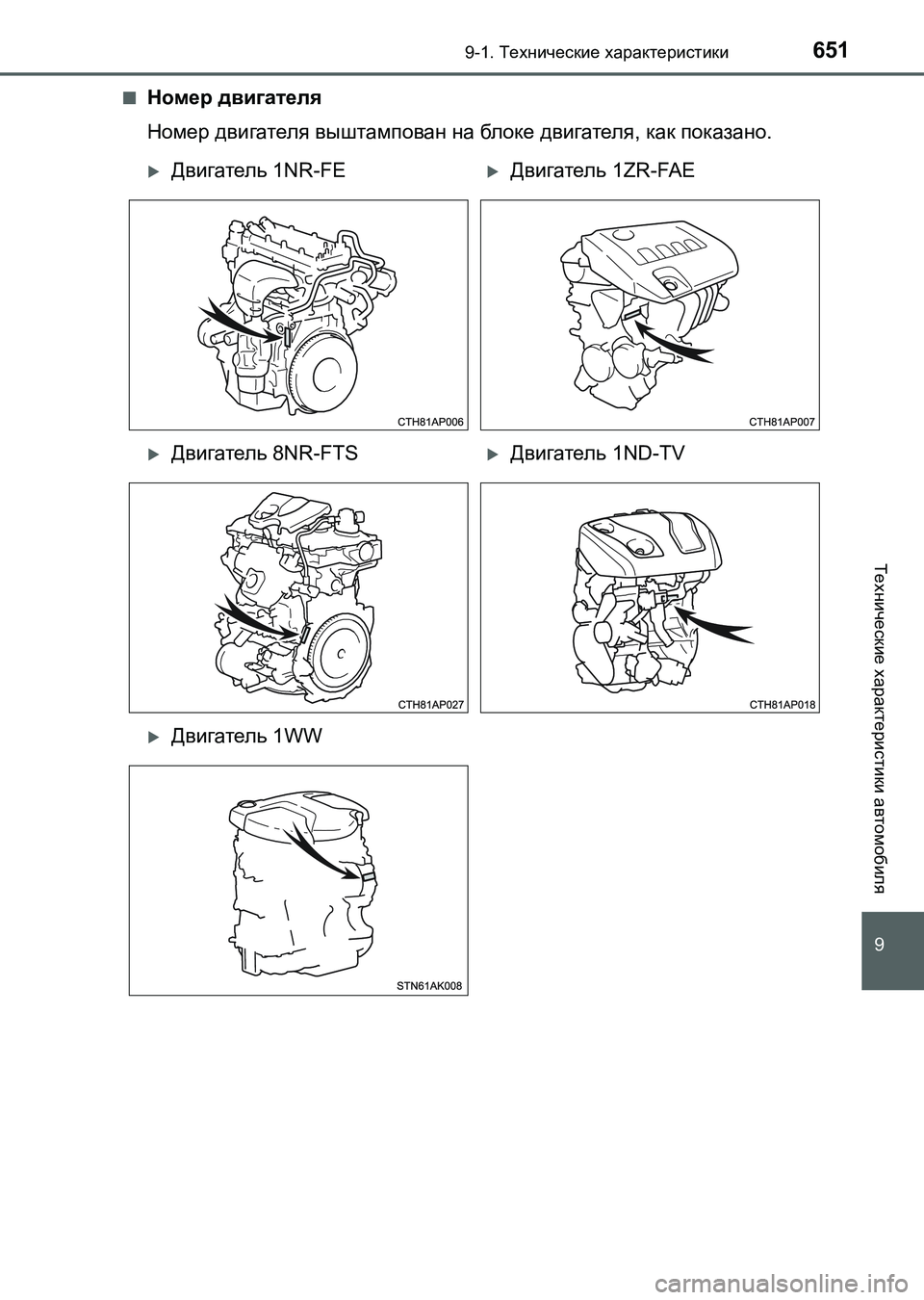

Номер двигателя
Номер двигателя выштампован на бл ок е двигателя, как показано.
Двигатель 1NR-FEДвигатель 1ZR-FAE
Двигатель 8NR-FTSДвигатель 1ND-TV
Двигатель 1WW
UK AURIS_HB_OM_Russian_OM12L02R.book 651 ページ ２０１６年６月２８日　火曜日　午後５時２５分

6529-1. Технические характеристики
UK_AURIS_HB_ER (OM12L02R)
Двигатели 1NR-FE и 1ZR-FAE
Двигатель
Модель1NR-FE, 1ZR-FAE
ТипРядный 4-цилиндровый, 4-тактный, бензиновый
Диаметр цилиндра и ход
поршня
Двигатель 1NR-FE
72,5  80,5 mm (мм)
Двигатель 1ZR-FAE
80,5  78,5 mm (мм)
Рабочий объем
Двигатель 1NR-FE
1329 cm
3 (см3)
Двигатель 1ZR-FAE
1598 cm
3 (см3)
Клапанный зазор
(холодный двигатель)Автоматическая регулировка
Натяжение ремня
привода навесных
агрегатов
Двигатель 1NR-FE
Автоматическая регулировка
Двигатель 1ZR-FAE
7,6
 10,0 mm (мм)*
*
:Провисание ремня привода навесных агрегатов с
силой захвата 98 N (10 кгс) (ремень, бывший в
употреблении)
Генератор
Насос системы
охлаждения
Компрессор
системы
кондициониро
вания воздуха
Коленчатый
вал
UK AURIS_HB_OM_Russian_OM12L02R.book 652 ページ ２０１６年６月２８日　火曜日　午後５時２５分

653
9
9-1. Технические характеристики
Технические характеристики автомобиля
UK_AURIS_HB_ER (OM12L02R)

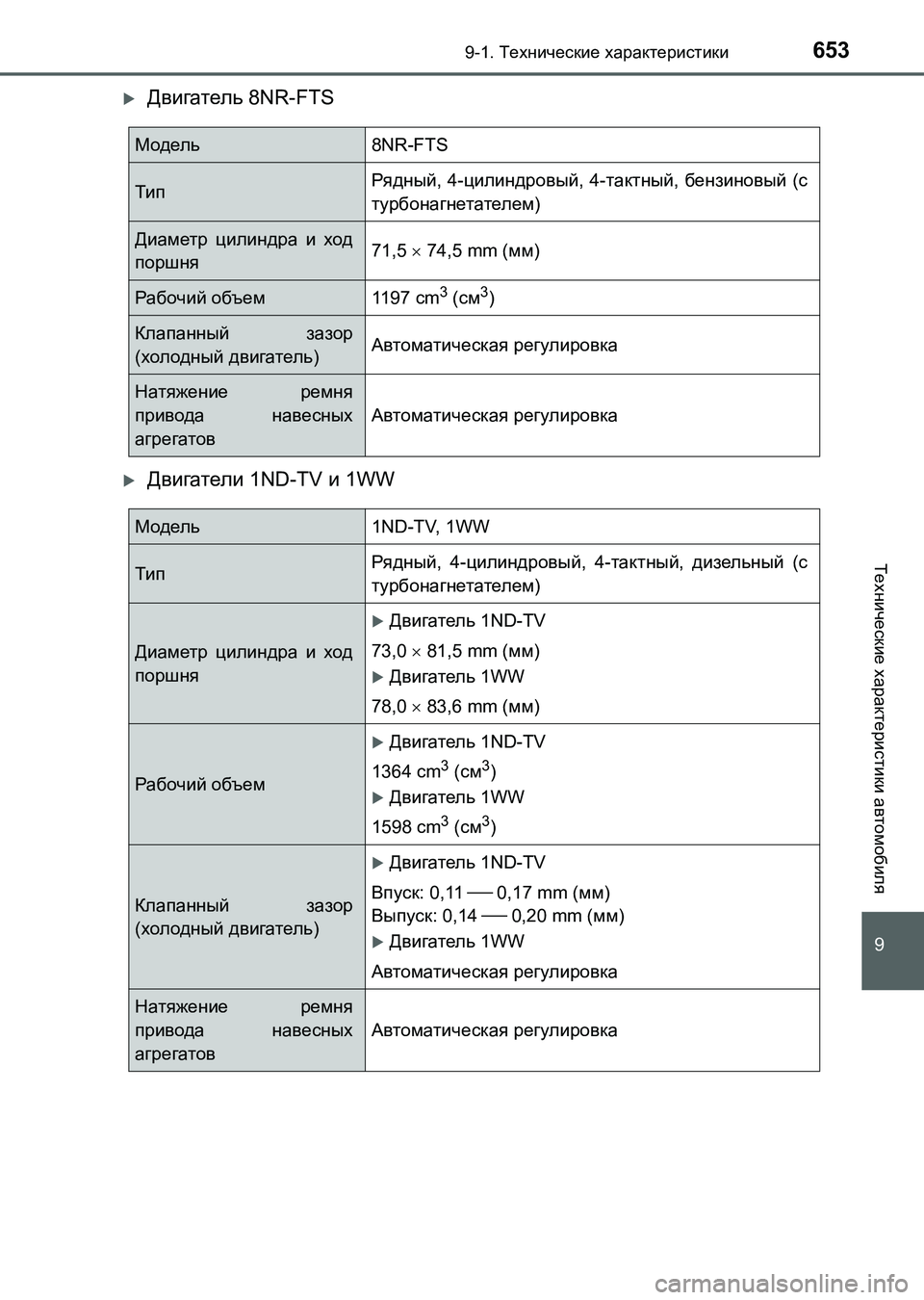

Двигатель 8NR-FTS
Двигатели 1ND-TV и 1WW
Модель8NR-FTS
ТипРядный, 4-цилиндровый, 4-тактный, бензиновый (с
турбонагнетателем)
Диаметр цилиндра и ход
поршня71,5  74,5 mm (мм)
Рабочий объем1197 cm3 (см3)
Клапанный зазор
(холодный двигатель)Автоматическая регулировка
Натяжение ремня
привода навесных
агрегатовАвтоматическая регулировка
Модель1ND-TV, 1WW
ТипРядный, 4-цилиндровый, 4-тактный, дизельный (с
турбонагнетателем)
Диаметр цилиндра и ход
поршня
Двигатель 1ND-TV
73,0  81,5 mm (мм)
Двигатель 1WW
78,0  83,6 mm (мм)
Рабочий объем
Двигатель 1ND-TV
1364 cm
3 (см3)
Двигатель 1WW
1598 cm
3 (см3)
Клапанный зазор
(холодный двигатель)
Двигатель 1ND-TV
Впуск: 0,11
 0,17 mm (мм)
Выпуск: 0,14
 0,20 mm (мм)
Двигатель 1WW
Автоматическая регулировка
Натяжение ремня
привода навесных
агрегатовАвтоматическая регулировка
UK AURIS_HB_OM_Russian_OM12L02R.book 653 ページ ２０１６年６月２８日　火曜日　午後５時２５分

6549-1. Технические характеристики
UK_AURIS_HB_ER (OM12L02R)

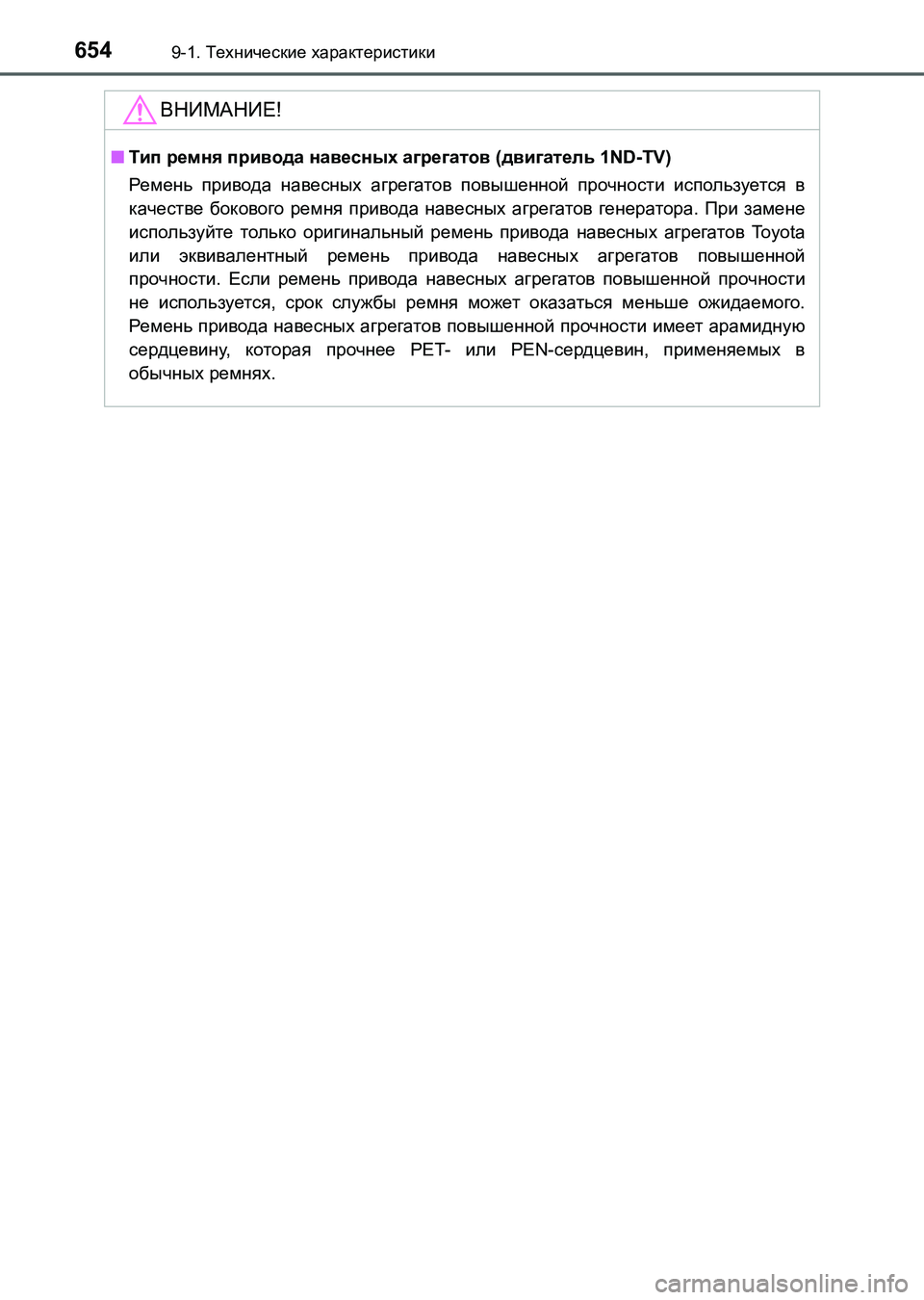

ВНИМАНИЕ!
■Тип ремня привода навесных агрегатов (двигатель 1ND-TV)
Ремень привода навесных агрегатов повышенной прочности используется в
качестве бокового ремня привода навесных агрегатов генератора. При замене
используйте только оригинальный ремень привода навесных агрегатов To y o t a
или эквивалентный ремень привода навесных агрегатов повышенной
прочности. Если ремень привода навесных агрегатов повышенной прочности
не используется, срок службы ремня может оказаться
меньше ожидаемого.
Ремень привода навесных агрегатов повышенной прочности имеет арамидную
сердцевину, которая прочнее PET- или PEN-сердцевин, применяемых в
обычных ремнях.
UK AURIS_HB_OM_Russian_OM12L02R.book 654 ページ ２０１６年６月２８日　火曜日　午後５時２５分

655
9
9-1. Технические характеристики
Технические характеристики автомобиля
UK_AURIS_HB_ER (OM12L02R)

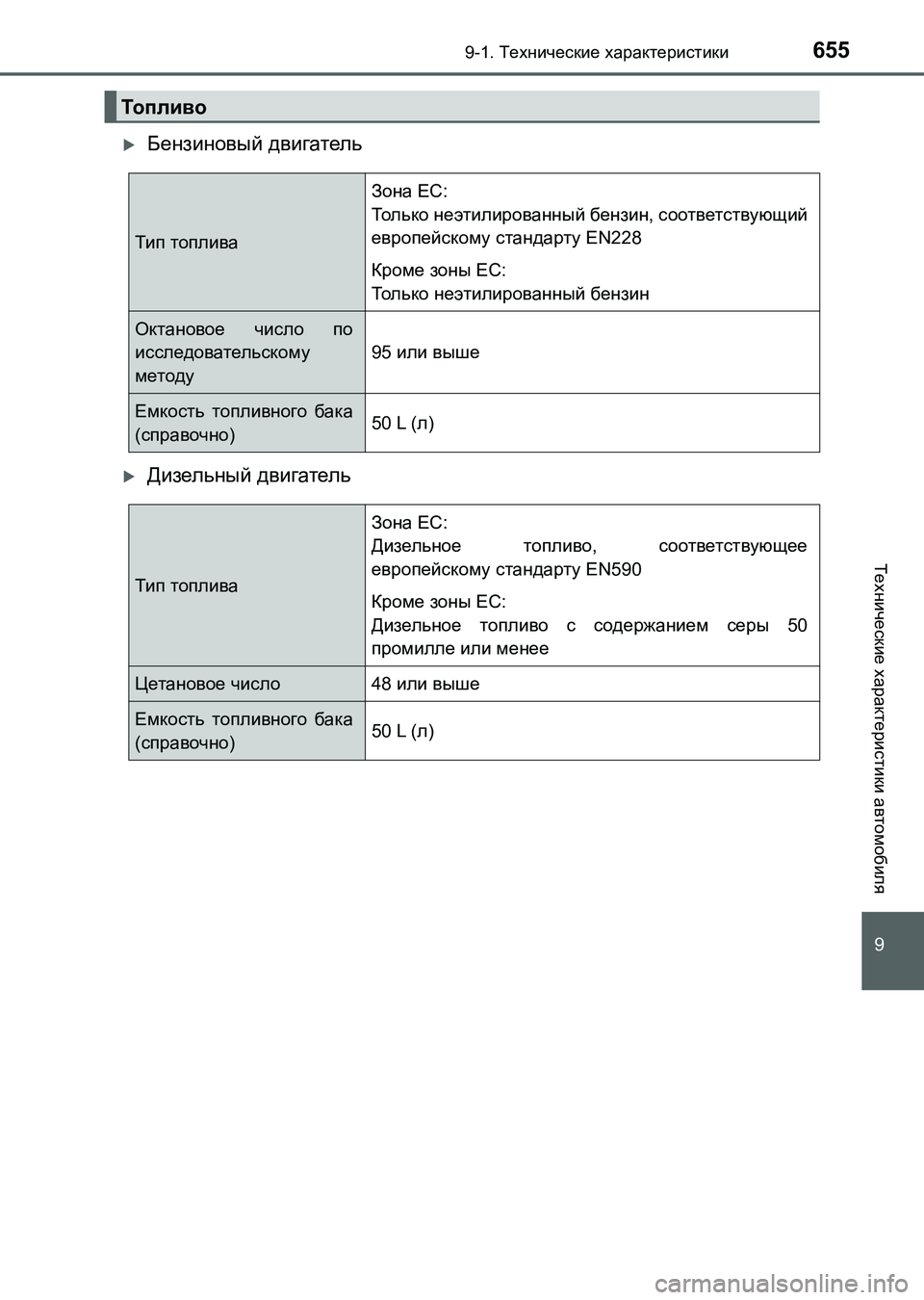

Бензиновый двигатель
Дизельный двигатель
То п л и во
Тип топлива
Зона ЕС:
Тол ь к о неэтилированный бензин, соответствующий
европейскому стандарту EN228
Кроме зоны ЕС:
Тол ь к о неэтилированный бензин
Октановое число по
исследовательскому
методу
95 или выше
Емкость топливного бака
(справочно)50 L (л)
Тип топлива
Зона ЕС:
Дизельное топливо, соответствующее
европейскому стандарту EN590
Кроме зоны ЕС:
Дизельное топливо с содержанием серы 50
промилле или менее
Цетановое число48 или выше
Емкость топливного бака
(справочно)50 L (л)
UK AURIS_HB_OM_Russian_OM12L02R.book 655 ページ ２０１６年６月２８日　火曜日　午後５時２５分

6569-1. Технические характеристики
UK_AURIS_HB_ER (OM12L02R)
*:Емкость системы смазки двигателя указана справочно в качестве ссылки для
использования при замене моторного масла. Прогрейте и выключите
двигатель, подождите более 5 минут и проверьте уровень масла с помощью
щупа.

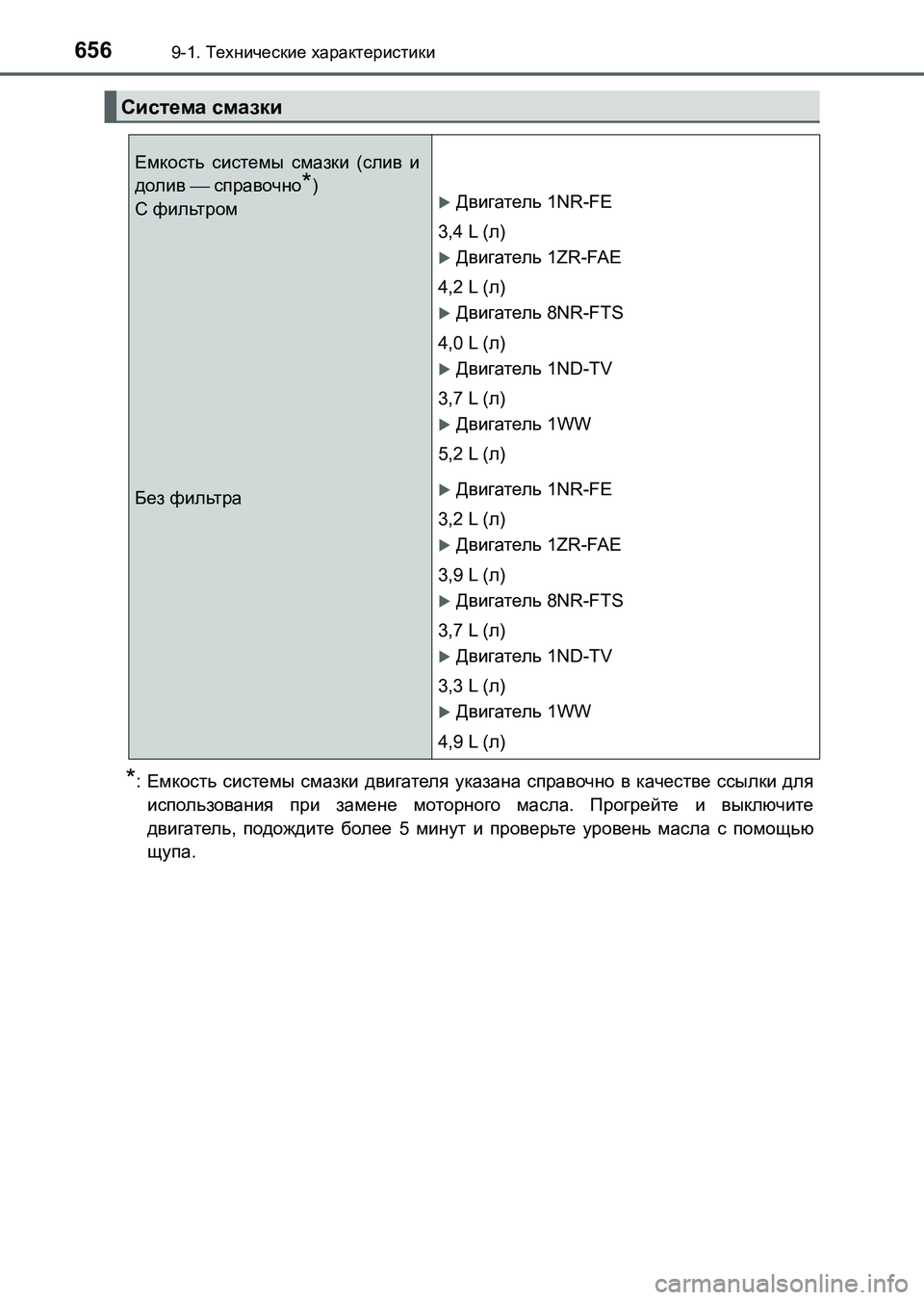

Система смазки
Емкость системы смазки (слив и
долив  справочно
*)
С фильтромДвигатель 1NR-FE
3,4 L (л)
Двигатель 1ZR-FAE
4,2 L (л)
Двигатель 8NR-FTS
4,0 L (л)
Двигатель 1ND-TV
3,7 L (л)
Двигатель 1WW
5,2 L (л)
Без фильтраДвигатель 1NR-FE
3,2 L (л)
Двигатель 1ZR-FAE
3,9 L (л)
Двигатель 8NR-FTS
3,7 L (л)
Двигатель 1ND-TV
3,3 L (л)
Двигатель 1WW
4,9 L (л)
UK AURIS_HB_OM_Russian_OM12L02R.book 656 ページ ２０１６年６月２８日　火曜日　午後５時２５分

657
9
9-1. Технические характеристики
Технические характеристики автомобиля
UK_AURIS_HB_ER (OM12L02R)■

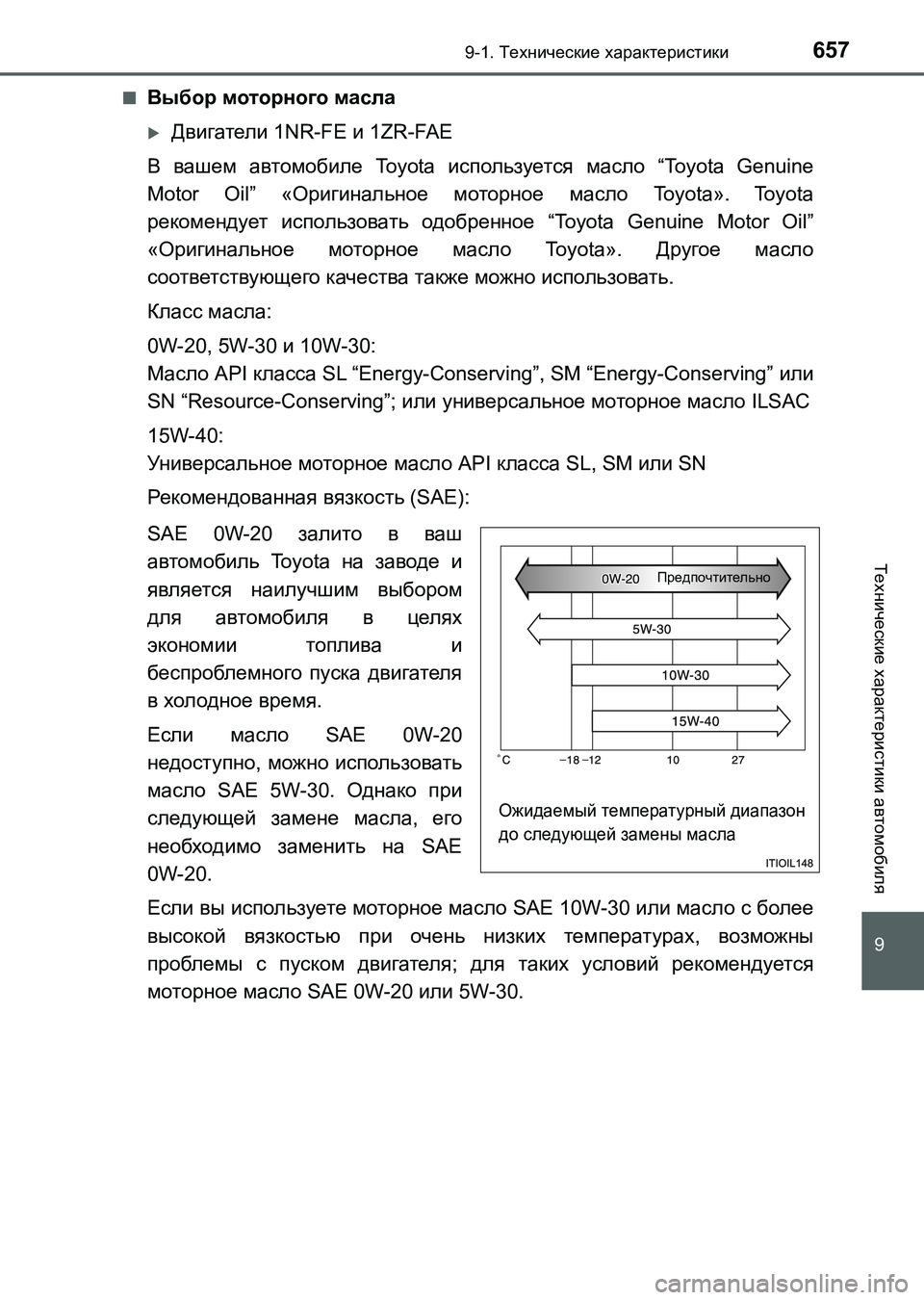

Выбор моторного масла
Двигатели 1NR-FE и 1ZR-FAE
В вашем автомобиле Toyota используется масло “Toyota Genuine
Motor Oil” «Оригинальное моторное масло Toyota». Toyota
рекомендует использовать одобренное “Toyota Genuine Motor Oil”
«Оригинальное моторное масло Toyota». Другое масло
соответствующего качества также можно использовать.
Класс масла:
0W-20, 5W-30 и 10W-30:
Масло API класса SL “Energy-Conserving”, SM “Energy-Conserving” или
SN “Resource-Conserving”; или универсальное моторное масло ILSAC
15W-40:
Универсальное моторное масло API класса SL, SM или SN
Рекомендованная вязкость (SAE):
SAE 0W-20 залито в ваш
автомобиль Toyota на заводе и
является наилучшим
выбором
для автомобиля в целях
экономии топлива и
беспроблемного пуска двигателя
в холодное время.
Если масло SAE 0W-20
недоступно, можно использовать
масло SAE 5W-30. Однако при
следующей замене масла, его
необходимо заменить на SAE
0W-20.
Если вы используете моторное масло SAE 10W-30 или масло с более
высокой вязкостью при очень низких температурах, возможны
проблемы с пуском двигателя; для таких условий рекомендуется
моторное масло SAE 0W-20
или 5W-30.
Ожидаемый температурный диапазон
до следующей замены масла
Предпочтительно
UK AURIS_HB_OM_Russian_OM12L02R.book 657 ページ ２０１６年６月２８日　火曜日　午後５時２５分

6589-1. Технические характеристики
UK_AURIS_HB_ER (OM12L02R)

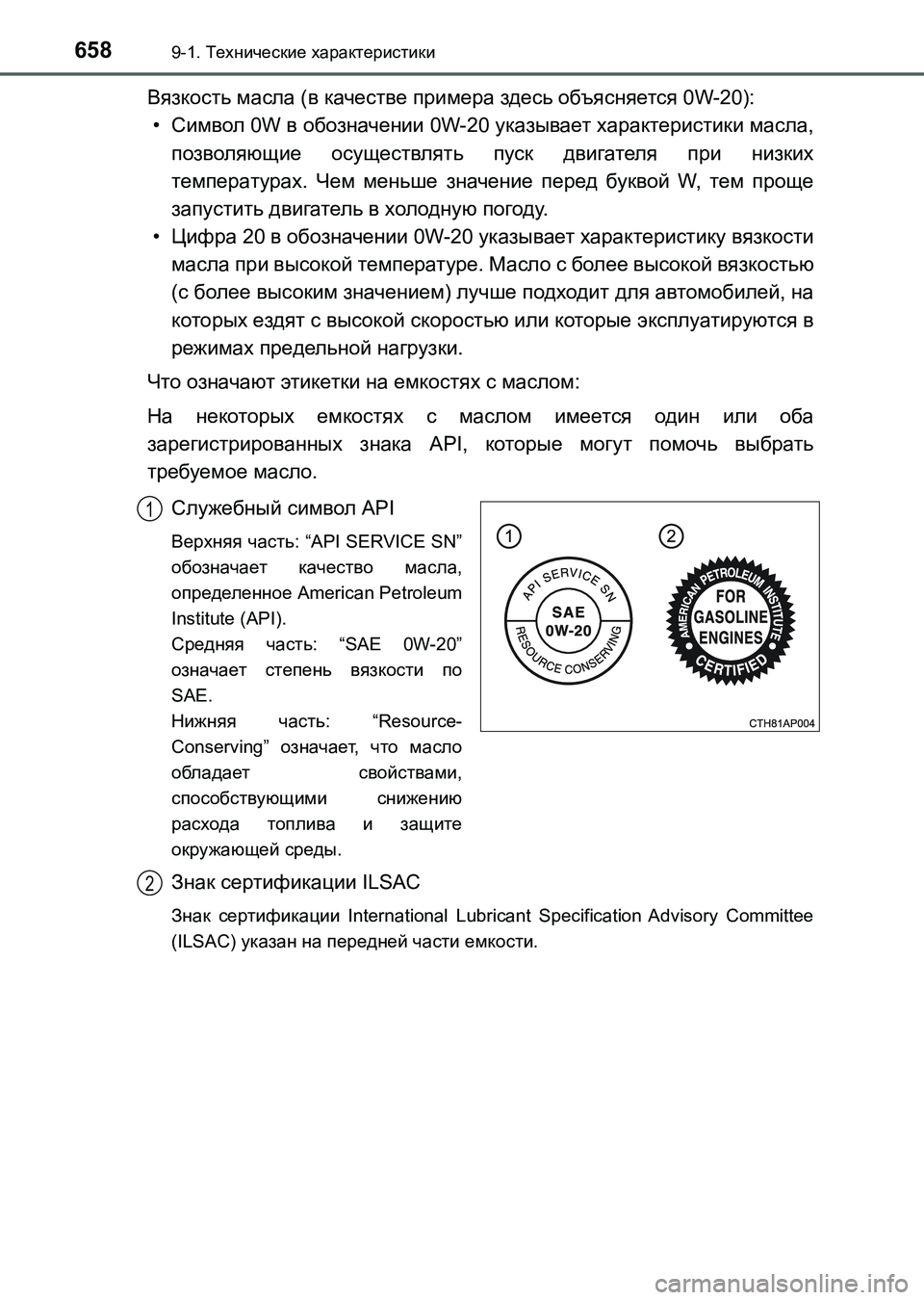

Вязкость масла (в качестве примера здесь объясняется 0W-20):
•Символ 0W в обозначении 0W-20 указывает характеристики масла,
позволяющие осуществлять пуск двигателя при низких
температурах. Чем меньше значение перед буквой W, тем проще
запустить двигатель в холодную погоду.
•Цифра 20 в обозначении 0W-20 указывает характеристику вязкости
масла при высокой температуре. Масло с более высокой вязкостью
(с более высоким значением)
лучше подходит для автомобилей, на
которых ездят с высокой скоростью или которые эксплуатируются в
режимах предельной нагрузки.
Что означают этикетки на емкостях с маслом:
На некоторых емкостях с маслом имеется один или оба
зарегистрированных знака API, которые могут помочь выбрать
требуемое масло.
Служебный символ API
Верхняя часть: “API SERVICE SN”
обозначает качество масла,
определенное American Petroleum
Institute (API).
Средняя часть: “SAE 0W-20”
означает степень вязкости по
SAE.
Нижняя часть: “Resource-
Conserving” означает, что масло
обладает свойствами,
способствующими снижению
расхода топлива и защите
окружающей среды.
Знак сертификации ILSAC
Знак сертификации International Lubricant Specification Advisory Committee
(ILSAC) указан на передней части емкости.
1
2
UK AURIS_HB_OM_Russian_OM12L02R.book 658 ページ ２０１６年６月２８日　火曜日　午後５時２５分

659
9
9-1. Технические характеристики
Технические характеристики автомобиля
UK_AURIS_HB_ER (OM12L02R)

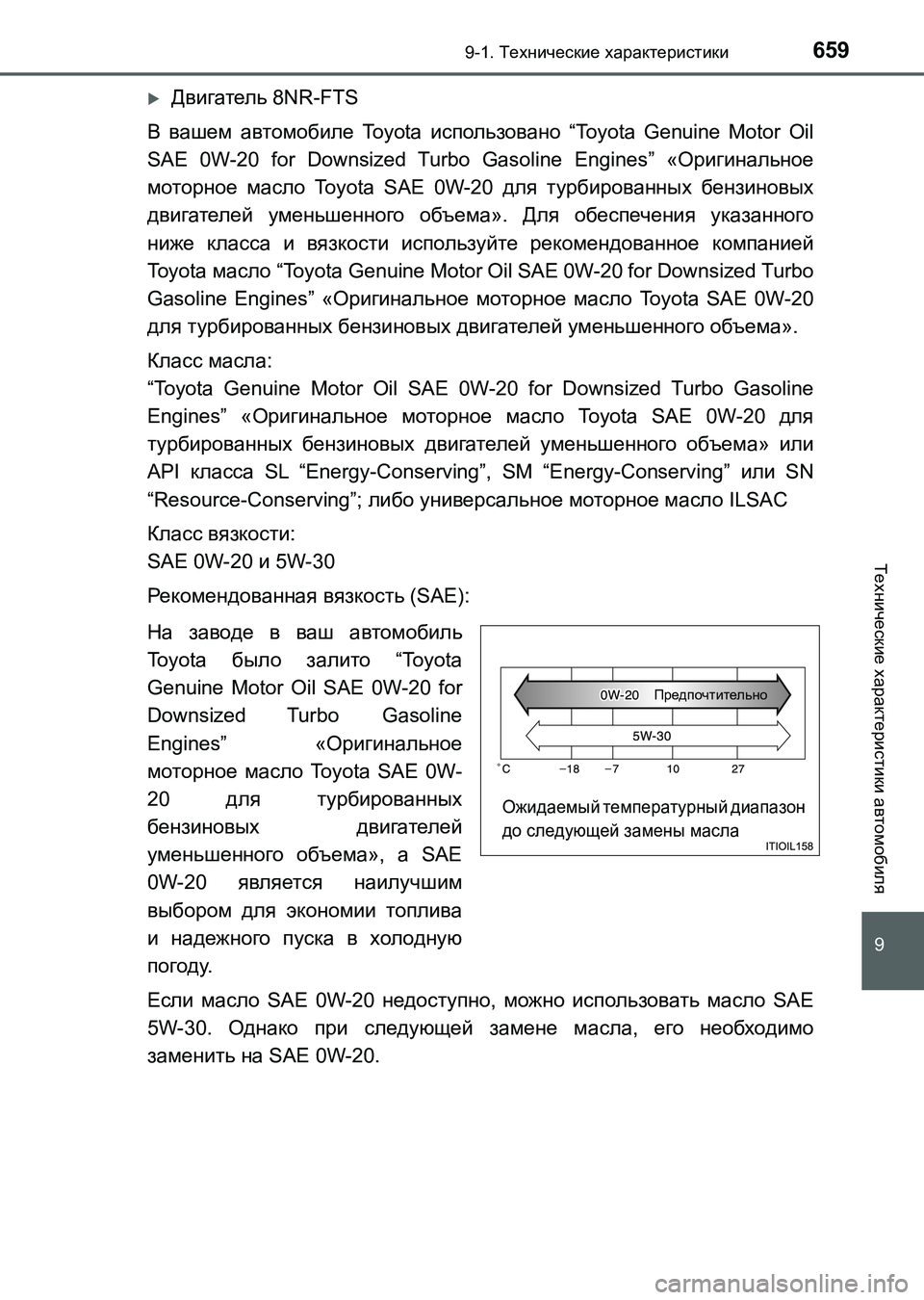

Двигатель 8NR-FTS
В вашем автомобиле Toyota использовано “Toyota Genuine Motor Oil
SAE 0W-20 for Downsized Turbo Gasoline Engines” «Оригинальное
моторное масло Toyota SAE 0W-20 для турбированных бензиновых
двигателей уменьшенного объема». Для обеспечения указанного
ниже класса и вязкости используйте рекомендованное компанией
Toyota масло “Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo
Gasoline Engines” «Оригинальное моторное масло Toyota SAE 0W-20
для турбированных бензиновых двигателей уменьшенного объема».
Класс масла:
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” «Оригинальное моторное масло Toyota SAE 0W-20 для
турбированных бензиновых двигателей уменьшенного объема» или
API класса SL “Energy-Conserving”, SM “Energy-Conserving” или SN
“Resource-Conserving”; либо универсальное
моторное масло ILSAC
Класс вязкости:
SAE 0W-20 и 5W-30
Рекомендованная вязкость (SAE):
На заводе в ваш автомобиль
Toyota было залито “Toyota
Genuine Motor Oil SAE 0W-20 for
Downsized Turbo Gasoline
Engines” «Оригинальное
моторное масло Toyota SAE 0W-
20 для турбированных
бензиновых двигателей
уменьшенного объема», а SAE
0W-20 является наилучшим
выбором для экономии топлива
и надежного пуска в холодную
погоду.
Если масло SAE 0W-20 недоступно, можно использовать масло SAE
5W-30. Однако при следующей замене масла, его необходимо
заменить на
SAE 0W-20.
Ожидаемый температурный диапазон
до следующей замены масла
Предпочтительно
UK AURIS_HB_OM_Russian_OM12L02R.book 659 ページ ２０１６年６月２８日　火曜日　午後５時２５分

6609-1. Технические характеристики
UK_AURIS_HB_ER (OM12L02R)
Вязкость масла (в качестве примера здесь объясняется 0W-20):
•Символ 0W в обозначении 0W-20 указывает характеристики масла,
позволяющие осуществлять пуск двигателя при низких
температурах. Чем меньше значение перед буквой W, тем проще
запустить двигатель в холодную погоду.
•Цифра 20 в обозначении 0W-20 указывает характеристику вязкости
масла при высокой температуре. Масло с более высокой вязкостью
(с более высоким значением)
лучше подходит для автомобилей, на
которых ездят с высокой скоростью или которые эксплуатируются в
режимах предельной нагрузки.
Что означают этикетки на емкостях с маслом:
На некоторых емкостях с маслом имеется один или оба
зарегистрированных знака API, которые могут помочь выбрать
требуемое масло.
Служебный символ API
Верхняя часть: “API SERVICE SN”
обозначает качество масла,
определенное American Petroleum
Institute (API).
Средняя часть: “SAE 0W-20”
означает степень вязкости по
SAE.
Нижняя часть: “Resource-
Conserving” означает, что масло
обладает свойствами,
способствующими снижению
расхода топлива и защите
окружающей среды.
Знак сертификации ILSAC
Знак сертификации International Lubricant Specification Advisory Committee
(ILSAC) указан на передней части емкости.
Двигатель 1ND-TV
В вашем автомобиле Toyota используется масло “Toyota Genuine
Motor Oil” «Оригинальное моторное масло Toyota». Toyota
рекомендует использовать одобренное “Toyota Genuine Motor Oil”
«Оригинальное моторное масло Toyota». Другое масло
соответствующего качества также можно использовать.
Класс масла: ACEA C2
1
2
