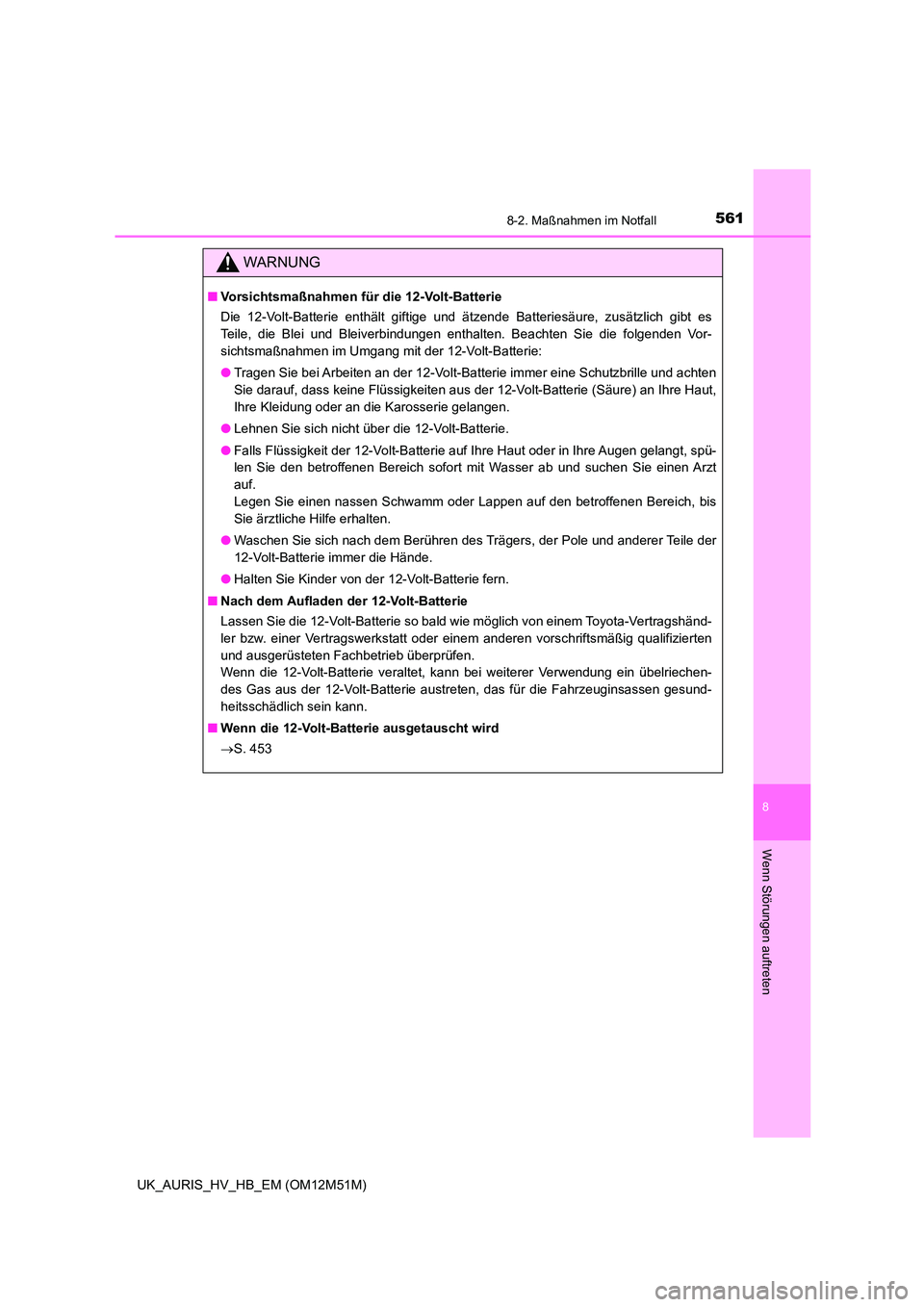

TOYOTA AURIS 2018 Betriebsanleitungen (in German)

5618-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure, zusätzlich gibt es
Teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vor-
sichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
● Tragen Sie bei Arbeiten an der 12-Volt-Batterie immer eine Schutzbrille und achten
Sie darauf, dass keine Flüssigkeiten aus der 12-Volt-Batterie (Säure) an Ihre Haut,
Ihre Kleidung oder an die Karosserie gelangen.
● Lehnen Sie sich nicht über die 12-Volt-Batterie.
● Falls Flüssigkeit der 12-Volt-Batterie auf Ihre Haut oder in Ihre Augen gelangt, spü-
len Sie den betroffenen Bereich sofort mit Wasser ab und suchen Sie einen Arzt
auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
● Waschen Sie sich nach dem Berühren des Trägers, der Pole und anderer Teile der
12-Volt-Batterie immer die Hände.
● Halten Sie Kinder von der 12-Volt-Batterie fern.
■ Nach dem Aufladen der 12-Volt-Batterie
Lassen Sie die 12-Volt-Batterie so bald wie möglich von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
Wenn die 12-Volt-Batterie veraltet, kann bei weiterer Verwendung ein übelriechen-
des Gas aus der 12-Volt-Batterie austreten, das für die Fahrzeuginsassen gesund-
heitsschädlich sein kann.
■ Wenn die 12-Volt-Batterie ausgetauscht wird
 S. 453

5628-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
●Die Anzeige für hohe Motorkühlmitteltemperatur (S. 509) wird auf der
Multi-Informationsanzeige angezeigt, oder ein Leistungsverlust des Hyb-
ridsystems wird festgestellt (zum Beispiel: die Fahrzeuggeschwindigkeit
steigt nicht).
● “Hybridsystem überhitzt. Verringerte Leistung.” wird auf der Multi-Informa-
tionsanzeige angezeigt.
● Dampf tritt unter der Motorhaube aus.
■Wenn die hohe Motorkühlmitteltemperatur in der Multi-Informations-
anzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die
Klimaanlage aus und schalten Sie dann das Hybridsystem aus.
Wenn Sie Dampf sehen:
Heben Sie vorsichtig die Motorhaube an, nachdem der Dampf nachge-
lassen hat.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem das
Hybridsystem ausreichend
abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühl-
mittel austritt, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Vertragswerk-
statt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
Wenn der Motor zu heiß wird
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist.
Abhilfemaßnahmen
1
2
3
1
2

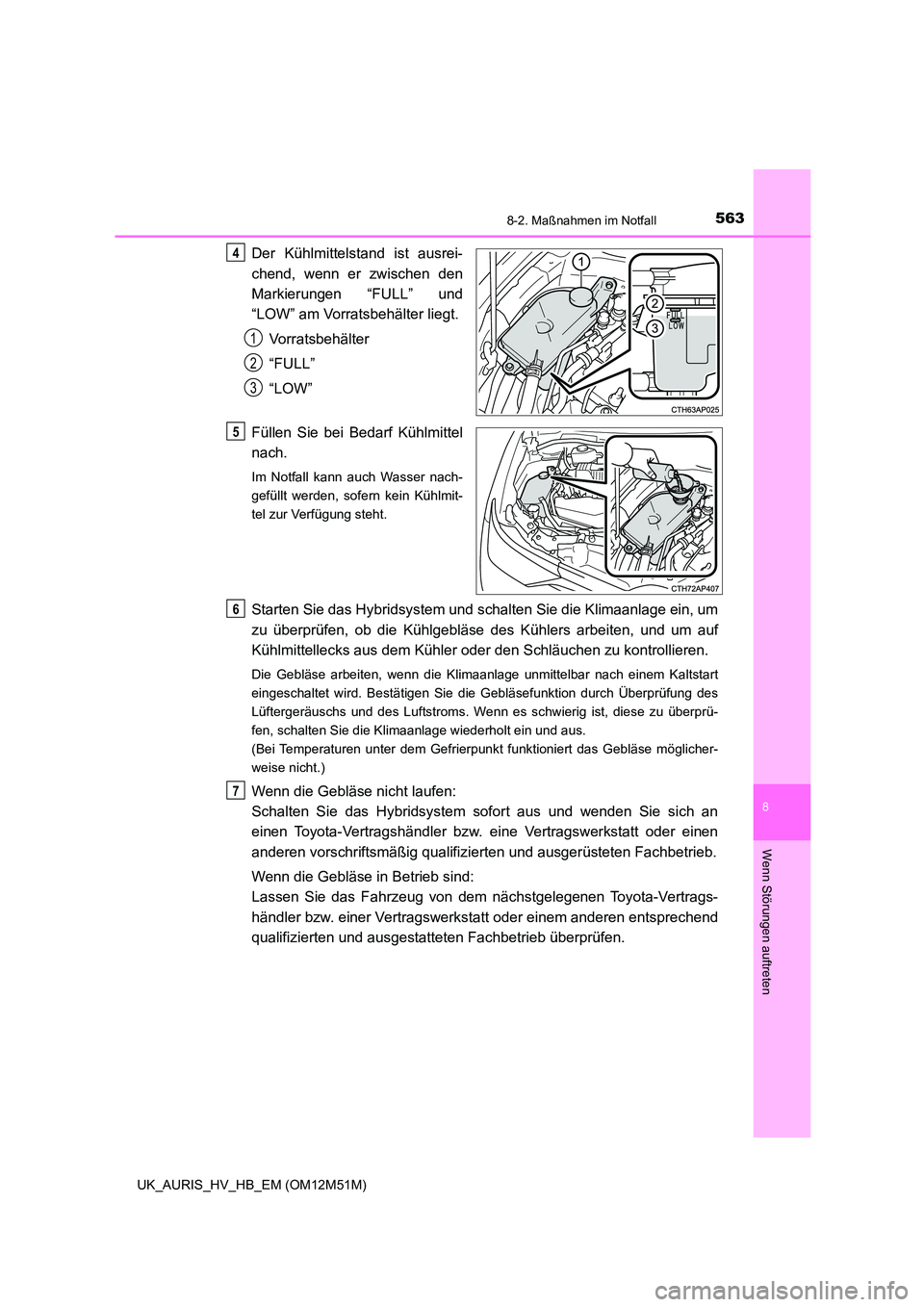

5638-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Vorratsbehälter liegt.
Vorratsbehälter
“FULL”
“LOW”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, sofern kein Kühlmit-
tel zur Verfügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um
zu überprüfen, ob die Kühlgebläse des Kühlers arbeiten, und um auf
Kühlmittellecks aus dem Kühler oder den Schläuchen zu kontrollieren.
Die Gebläse arbeiten, wenn die Klimaanlage unmittelbar nach einem Kaltstart
eingeschaltet wird. Bestätigen Sie die Gebläsefunktion durch Überprüfung des
Lüftergeräuschs und des Luftstroms. Wenn es schwierig ist, diese zu überprü-
fen, schalten Sie die Klimaanlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt funktioniert das Gebläse möglicher-
weise nicht.)
Wenn die Gebläse nicht laufen:
Schalten Sie das Hybridsystem sofort aus und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn die Gebläse in Betrieb sind:
Lassen Sie das Fahrzeug von dem nächstgelegenen Toyota-Vertrags-
händler bzw. einer Vertragswe rkstatt oder einem anderen entsprechend
qualifizierten und ausgestatteten Fachbetrieb überprüfen.
4
1
2
3
5
6
7

5648-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
■Wenn “Hybridsystem überhitzt. Ve rringerte Leistung.” auf der Multi-
Informationsanzeige angezeigt wird
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Stoppen Sie das Hybridsystem und heben Sie die Motorhaube vorsich-
tig an.
Prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem das
Hybridsystem abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühl-
mittel austritt, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Vertragswerk-
statt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
Der Kühlmittelstand ist ausrei-
chend, wenn er zwischen den
Markierungen “FULL” und
“LOW” am Vorratsbehälter liegt.
Vorratsbehälter
“FULL”
“LOW”
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, sofern kein Kühlmit-
tel zur Verfügung steht.
1
2
3
1
2
4
1
2
3
5

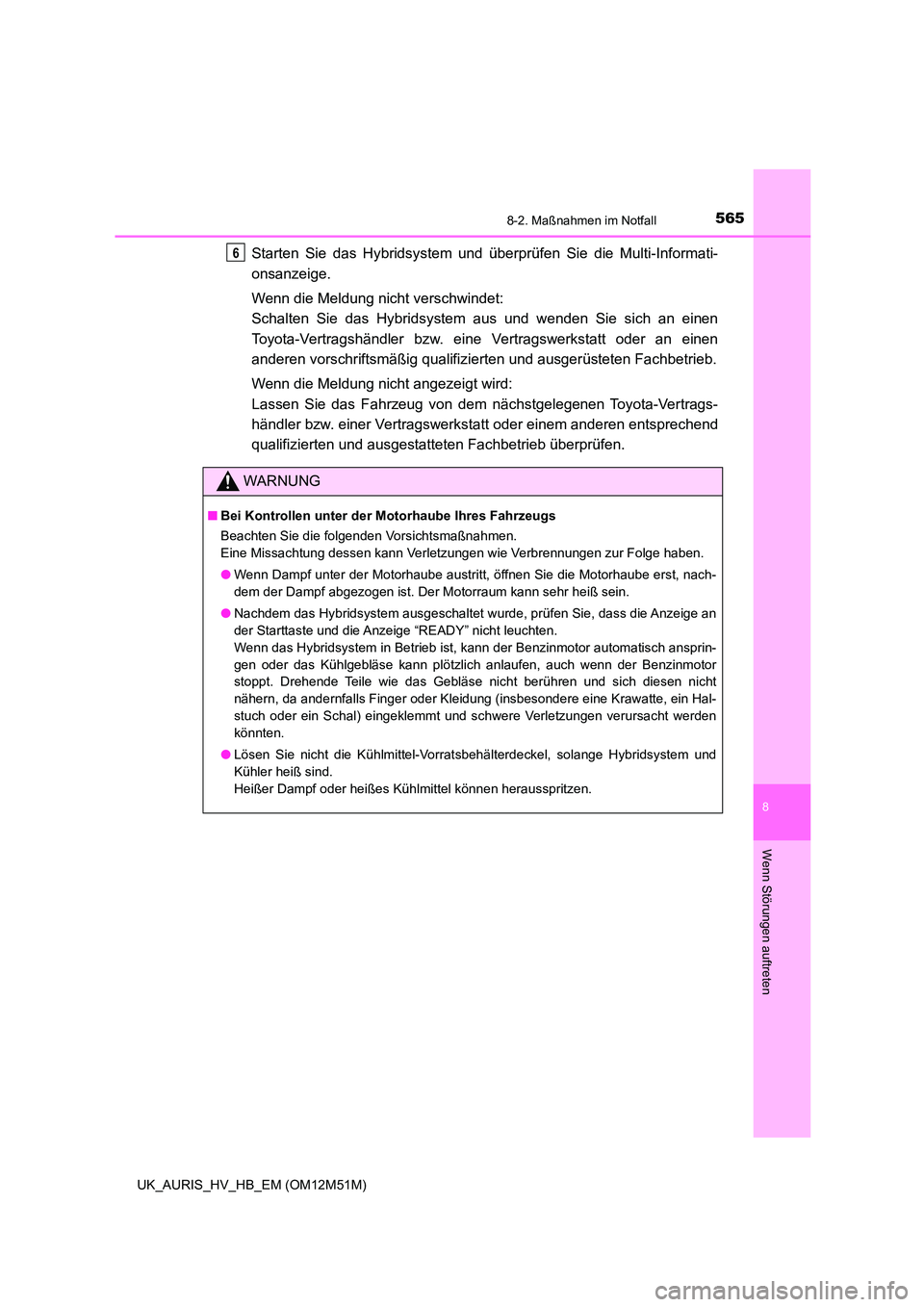

5658-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
Starten Sie das Hybridsystem und überprüfen Sie die Multi-Informati-
onsanzeige.
Wenn die Meldung nicht verschwindet:
Schalten Sie das Hybridsystem aus und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Wenn die Meldung nicht angezeigt wird:
Lassen Sie das Fahrzeug von dem nächstgelegenen Toyota-Vertrags-
händler bzw. einer Vertragswe rkstatt oder einem anderen entsprechend
qualifizierten und ausgestatteten Fachbetrieb überprüfen.
WARNUNG
■ Bei Kontrollen unter der Motorhaube Ihres Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann Verletzungen wie Verbrennungen zur Folge haben.
● Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, nach-
dem der Dampf abgezogen ist. Der Motorraum kann sehr heiß sein.
● Nachdem das Hybridsystem ausgeschaltet wurde, prüfen Sie, dass die Anzeige an
der Starttaste und die Anzeige “READY” nicht leuchten.
Wenn das Hybridsystem in Betrieb ist, kann der Benzinmotor automatisch ansprin-
gen oder das Kühlgebläse kann plötzlich anlaufen, auch wenn der Benzinmotor
stoppt. Drehende Teile wie das Gebläse nicht berühren und sich diesen nicht
nähern, da andernfalls Finger oder Kleidun g (insbesondere eine Krawatte, ein Hal-
stuch oder ein Schal) eingeklemmt und schwere Verletzungen verursacht werden
könnten.
● Lösen Sie nicht die Kühlmittel-Vorratsbehälterdeckel, solange Hybridsystem und
Kühler heiß sind.
Heißer Dampf oder heißes Kühlmittel können herausspritzen.
6

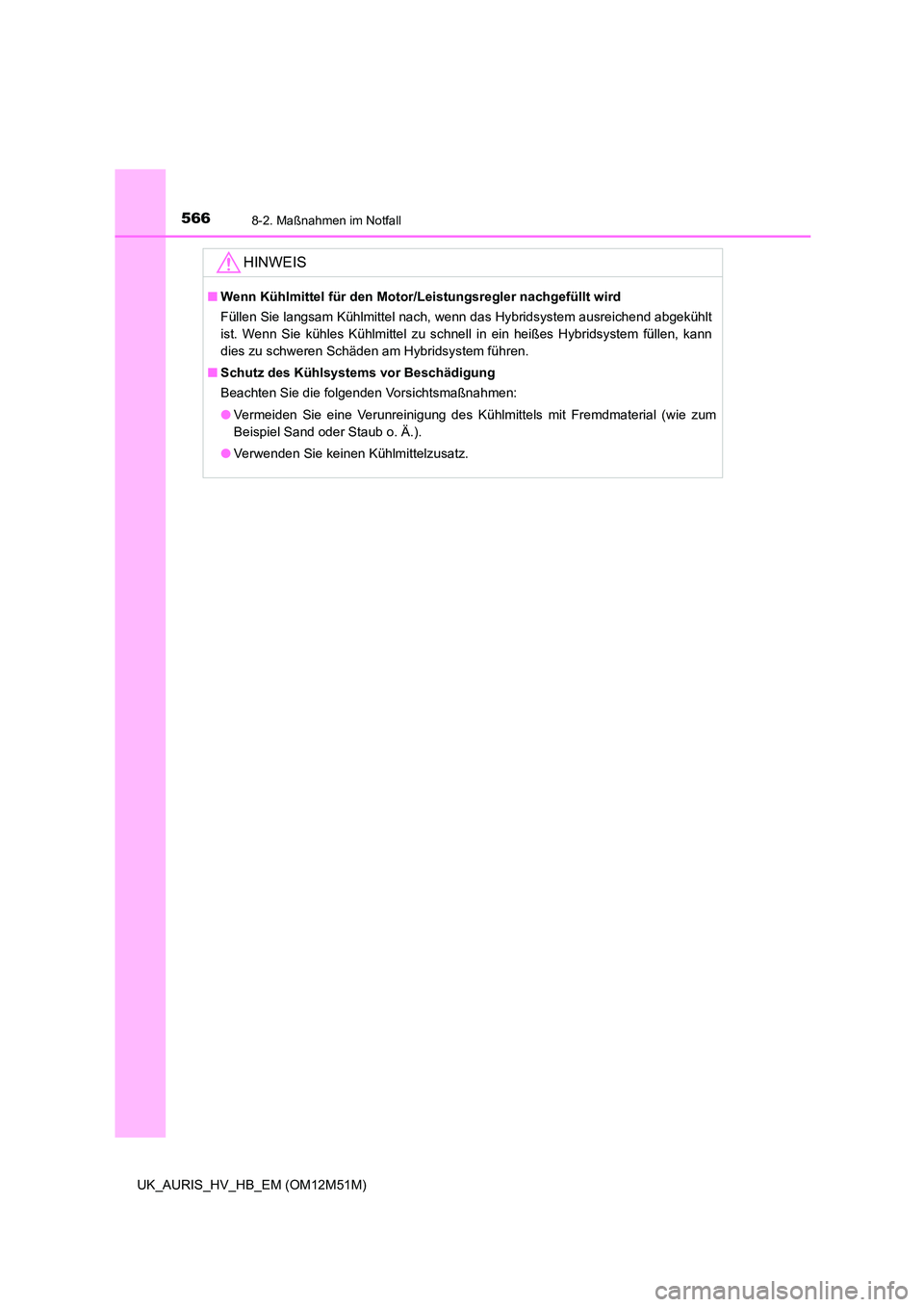

5668-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
HINWEIS
■Wenn Kühlmittel für den Motor/Leistungsregler nachgefüllt wird
Füllen Sie langsam Kühlmittel nach, wenn das Hybridsystem ausreichend abgekühlt
ist. Wenn Sie kühles Kühlmittel zu schnell in ein heißes Hybridsystem füllen, kann
dies zu schweren Schäden am Hybridsystem führen.
■ Schutz des Kühlsystems vor Beschädigung
Beachten Sie die folgenden Vorsichtsmaßnahmen:
● Vermeiden Sie eine Verunreinigung des Kühlmittels mit Fremdmaterial (wie zum
Beispiel Sand oder Staub o. Ä.).
● Verwenden Sie keinen Kühlmittelzusatz.

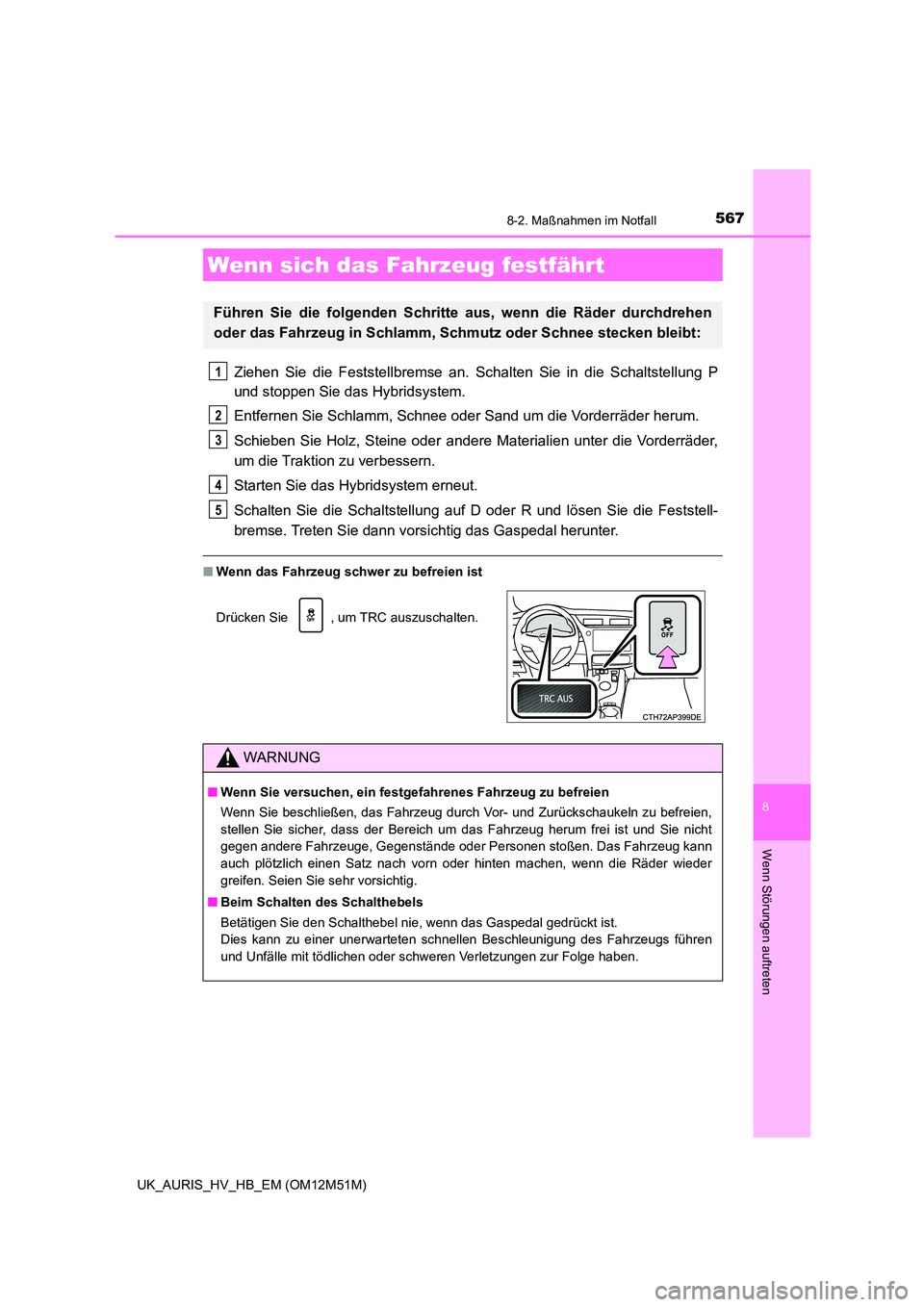

5678-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
Ziehen Sie die Feststellbremse an. Schalten Sie in die Schaltstellung P
und stoppen Sie das Hybridsystem.
Entfernen Sie Schlamm, Schnee oder S and um die Vorderräder herum.
Schieben Sie Holz, Steine oder andere Materialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie das Hybridsystem erneut.
Schalten Sie die Schaltstellung auf D oder R und lösen Sie die Feststell-
bremse. Treten Sie dann vorsichtig das Gaspedal herunter.
■ Wenn das Fahrzeug schwer zu befreien ist
Wenn sich das Fahrzeug festfährt
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
Drücken Sie , um TRC auszuschalten.
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie nicht
gegen andere Fahrzeuge, Gegenstände oder Personen stoßen. Das Fahrzeug kann
auch plötzlich einen Satz nach vorn oder hinten machen, wenn die Räder wieder
greifen. Seien Sie sehr vorsichtig.
■ Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit tödlichen oder schweren Verletzungen zur Folge haben.
1
2
3
4
5

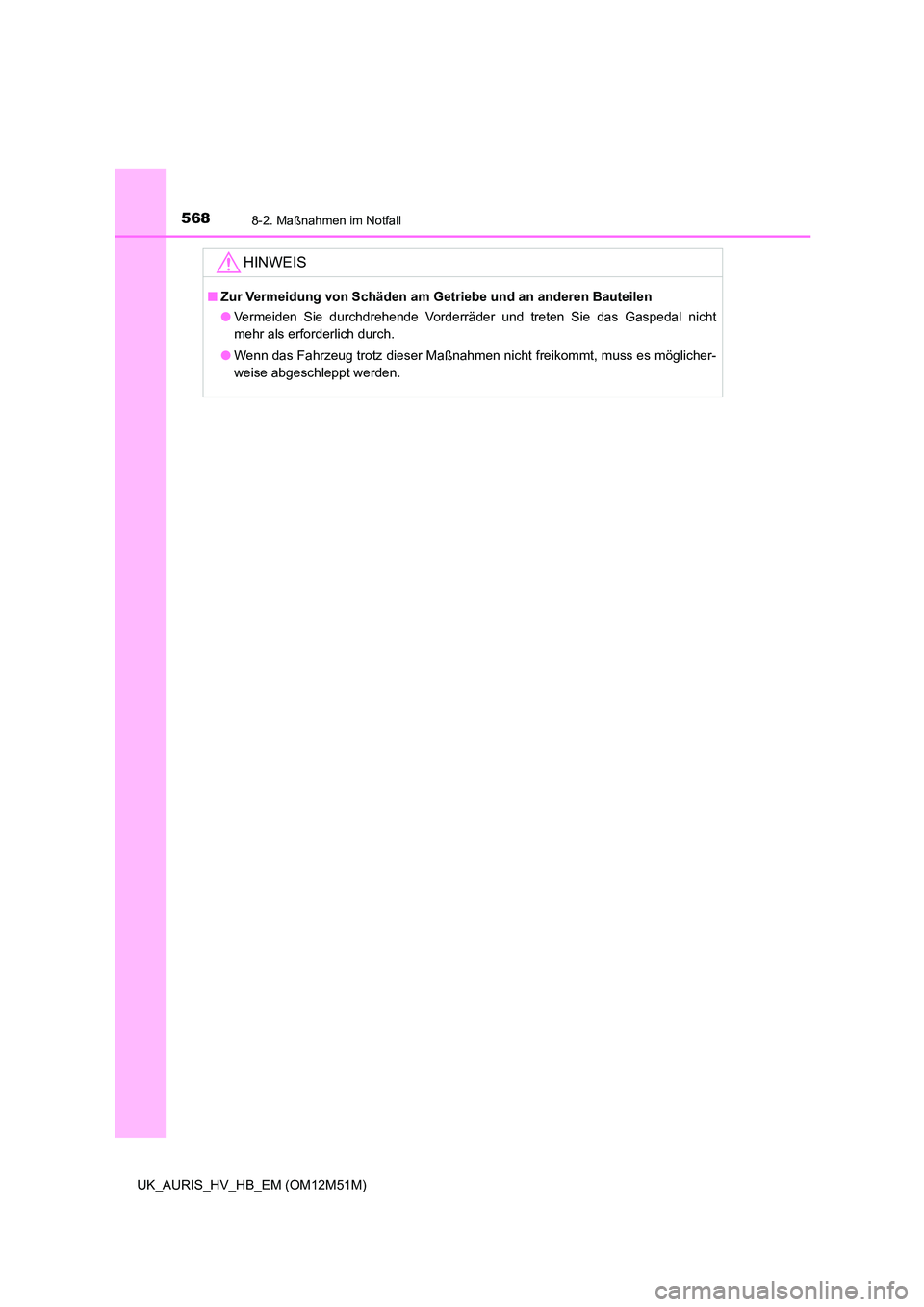

5688-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
HINWEIS
■Zur Vermeidung von Schäden am Getriebe und an anderen Bauteilen
● Vermeiden Sie durchdrehende Vorderräder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es möglicher-
weise abgeschleppt werden.

569
9
Technische Daten
des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 570
Informationen zum
Kraftstoff ............................... 582
9-2. Individuelle Anpassung
Anpassbare Funktionen .......... 584
9-3. Initialisierung
Zu initialisierende
Komponenten ....................... 591

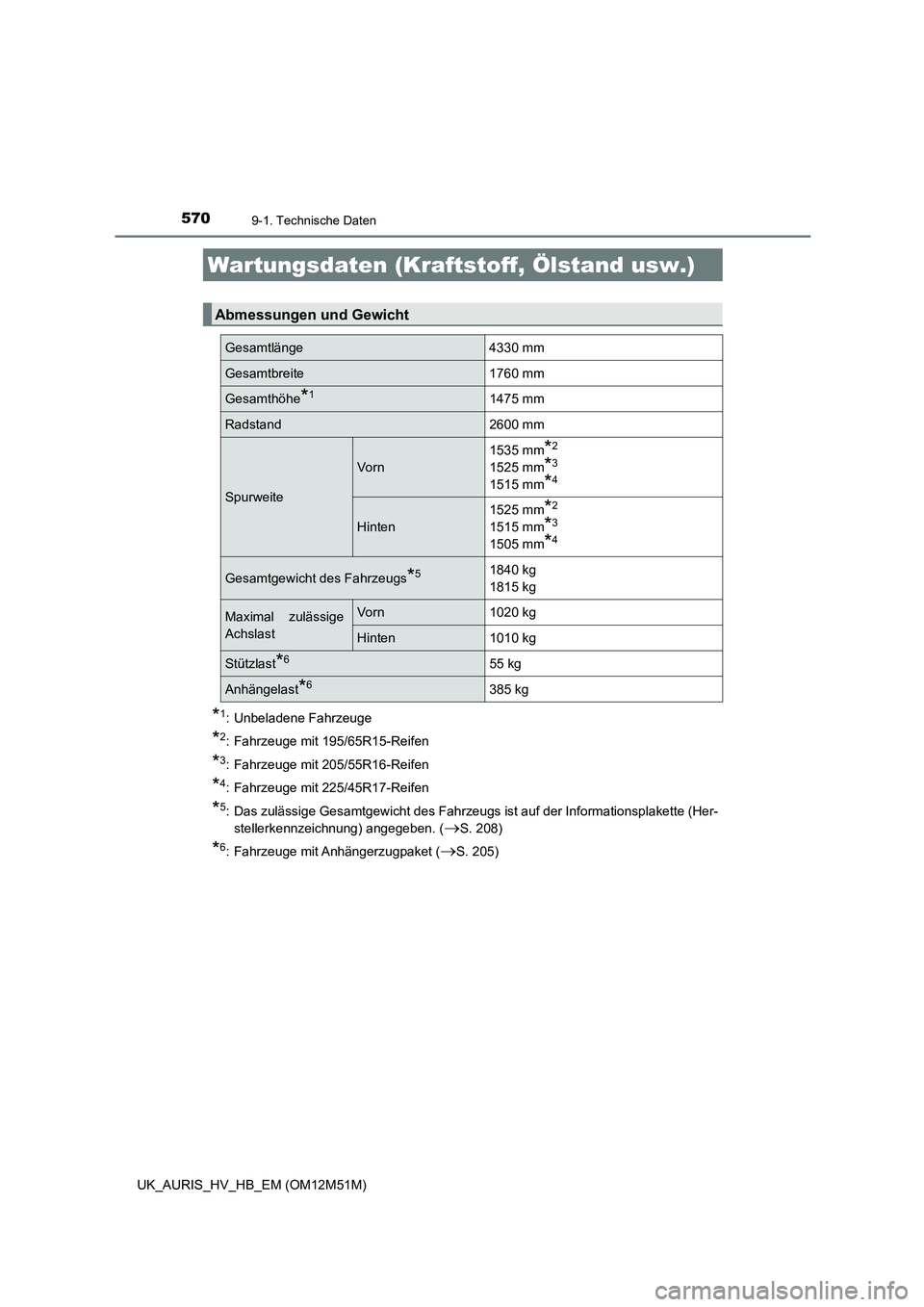

570
UK_AURIS_HV_HB_EM (OM12M51M)
9-1. Technische Daten
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit 195/65R15-Reifen
*3: Fahrzeuge mit 205/55R16-Reifen
*4: Fahrzeuge mit 225/45R17-Reifen
*5: Das zulässige Gesamtgewicht des Fahrzeugs ist auf der Informationsplakette (Her-
stellerkennzeichnung) angegeben. (S. 208)
*6: Fahrzeuge mit Anhängerzugpaket (S. 205)
Wartungsdaten (Kraftst off, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 4330 mm
Gesamtbreite 1760 mm
Gesamthöhe*11475 mm
Radstand 2600 mm
Spurweite
Vo r n
1535 mm*2
1525 mm*3
1515 mm*4
Hinten
1525 mm*2
1515 mm*3
1505 mm*4
Gesamtgewicht des Fahrzeugs*51840 kg
1815 kg
Maximal zulässige
Achslast
Vorn 1020 kg
Hinten 1010 kg
Stützlast*655 kg
Anhängelast*6385 kg
