TOYOTA AURIS 2018 Betriebsanleitungen (in German)

571
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
■Motorseriennummer
Die Motorseriennummer ist wie
abgebildet in den Motorblock ein-
gestanzt.
Fahrzeugidentifizierung

5729-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)
Motor
Modell2ZR-FXE
Ty p4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
Ventilabstand
(kalter Motor)Automatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder dieser Art
vorfinden, verwenden Sie ausschließlich den Kraftstoff
mit einem der folgenden Schilder.

EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankkapazität
(Referenz)45 L
Elektromotor (Traktionsmotor)
Ty pDauermagnetmotor
Maximalleistung60 kW
Maximales Drehmoment207 N•m (21,1 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge28 Module
Gesamtspannung201,6 V

573
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus, warten Sie mindestens 5 Minuten und überprüfen Sie dann den Ölstand mit
dem Peilstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl
verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
API-Klasse SL “Energy-Conserving” , SM “Energy-Conserving” oder SN
“Resource-Conserving”; oder ILSAC-Mehrbereichsmotoröl
15W-40:
API-Qualität SL, SM oder SN Mehrbereichsmotoröl
Schmierung
Ölfüllmenge (Ablassen und Neube-
füllen  Referenz*)
Mit Filter 4,2 L
Ohne Filter 3,9 L

5749-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)
Empfohlene Viskosität (SAE):
SAE 0W-20 wird bei der Produk-
tion in Ihren Toyota gefüllt und ist
die beste Wahl für gute Kraftstof-
feinsparung und gutes Anspringen
bei kalter Witterung.
Ist SAE 0W-20 Öl nicht verfügbar,
kann ersatzweise SAE 5W-30 Öl
verwendet werden. Es sollte
jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-20 ersetzt
werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Schwierigkeiten beim Anlassen
des Motors führen. Darum wird die
Verwendung eines Motoröls der
SAE-Klasse 0W-20 oder 5W-30
empfohlen.
Ölviskosität (0W-20 dient hier als Beispiel):
• Das 0W in 0W-20 zeigt die Eigenschaft des Öls an, die das Startverhal-
ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen sich
besser zum Starten des Motors bei kalter Witterung.
• Der Wert 20 in 0W-20 zeigt die Viskositätseigenschaft des Öls bei hoher
Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem Wert) ist
möglicherweise besser geeignet, wenn das Fahrzeug bei hohen Dreh-
zahlen oder unter extremen Belastungsbedingungen betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Bevorzugt

575
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN”
zeigt die vom American Petroleum
Institute (API) vergebene Ölquali-
tätsbezeichnung.
Mittlerer Teil: “SAE 0W-20” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving”
bedeutet, dass das Öl kraftstoffspa-
rende und die Umwelt schützende
Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behälters aufgebracht.
1
2

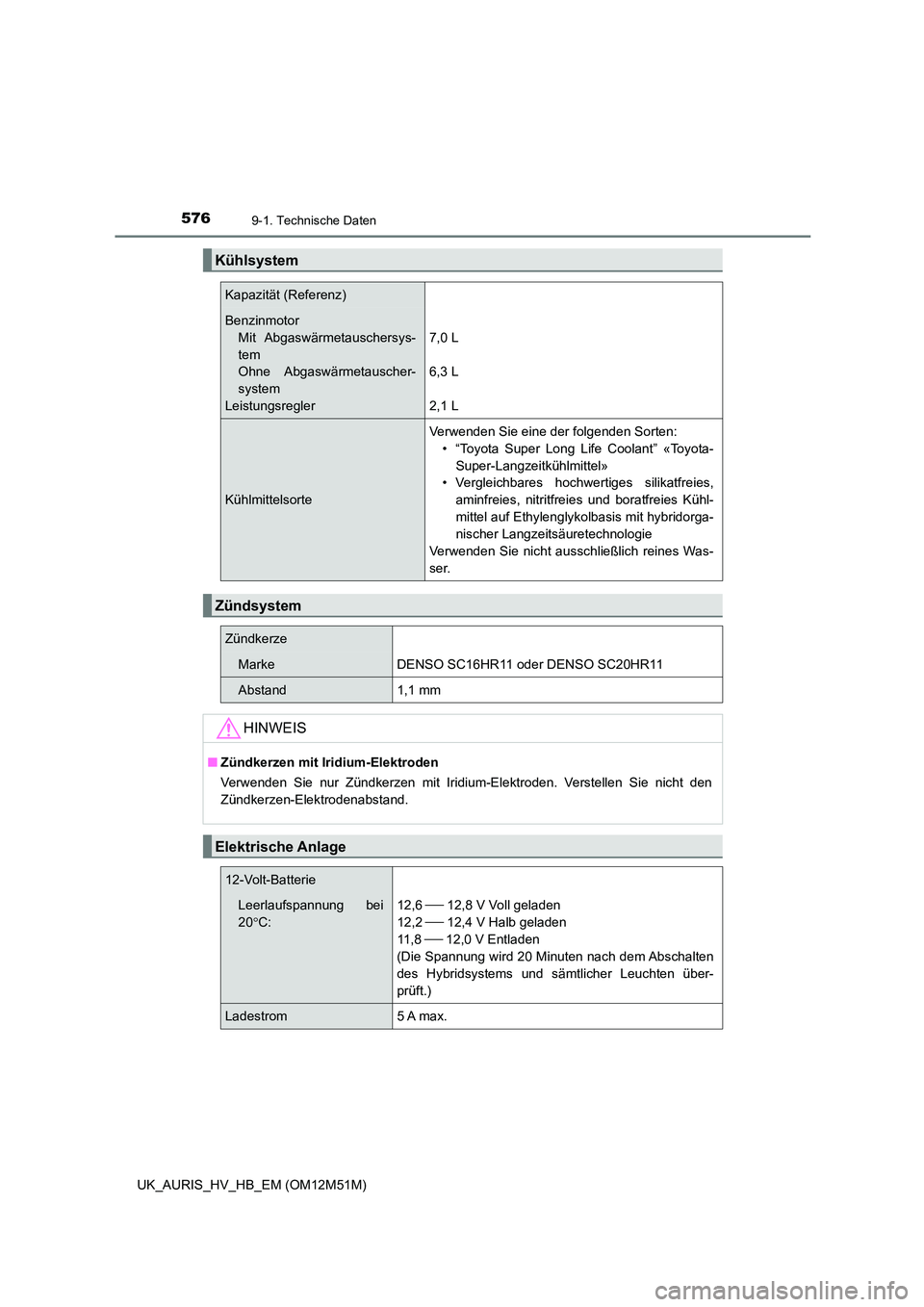

5769-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)
Kühlsystem
Kapazität (Referenz)
Benzinmotor
Mit Abgaswärmetauschersys-
tem
Ohne Abgaswärmetauscher-
system
Leistungsregler
7,0 L
6,3 L
2,1 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies,
aminfreies, nitritfreies und boratfreies Kühl-
mittel auf Ethylenglykolbasis mit hybridorga-
nischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Zündsystem
Zündkerze
MarkeDENSO SC16HR11 oder DENSO SC20HR11
Abstand1,1 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
12-Volt-Batterie
Leerlaufspannung bei
20 C:
12,6  12,8 V Voll geladen
12,2  12,4 V Halb geladen
11 , 8  12,0 V Entladen
(Die Spannung wird 20 Minuten nach dem Abschalten
des Hybridsystems und sämtlicher Leuchten über-
prüft.)
Ladestrom5 A max.

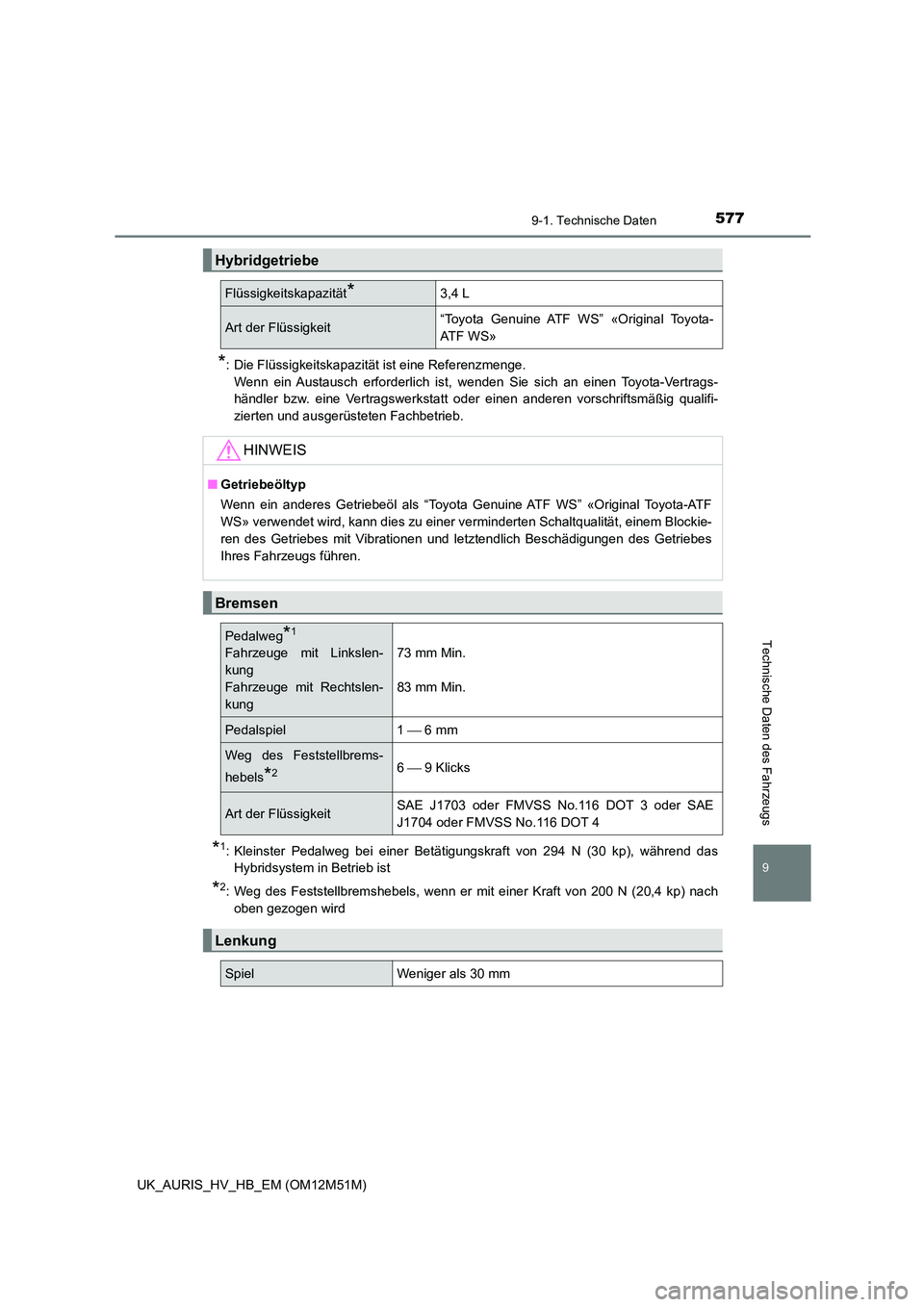

577
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
*1: Kleinster Pedalweg bei einer Betätigungskraft von 294 N (30 kp), während das
Hybridsystem in Betrieb ist
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nach
oben gezogen wird
Hybridgetriebe
Flüssigkeitskapazität*3,4 L
Art der Flüssigkeit “Toyota Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
■ Getriebeöltyp
Wenn ein anderes Getriebeöl als “Toyota Genuine ATF WS” «Original Toyota-ATF
WS» verwendet wird, kann dies zu einer verminderten Schaltqualität, einem Blockie-
ren des Getriebes mit Vibrationen und letztendlich Beschädigungen des Getriebes
Ihres Fahrzeugs führen.
Bremsen
Pedalweg*1
Fahrzeuge mit Linkslen-
kung
Fahrzeuge mit Rechtslen-
kung
73 mm Min.
83 mm Min.
Pedalspiel 1  6 mm
Weg des Feststellbrems-
hebels*26  9 Klicks
Art der Flüssigkeit SAE J1703 oder FMVSS No.116 DOT 3 oder SAE
J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm

5789-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)
15-Zoll-Reifen
*: Der Reifendruck ist auf dem Informationsschild für Reifendruck und Beladung
angegeben. (S. 469)
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Luft-
druck bei kaltem Rei-
fen)
Fahrzeuggeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h
Ty p A*:
260 (2,6)
Ty p B*:
270 (2,7)
Ty p A*:
260 (2,6)
Ty p B*:
270 (2,7)
160 km/h oder weni-
ger
Ty p A*:
230 (2,3)
Ty p B*:
240 (2,4)
Ty p A*:
230 (2,3)
Ty p B*:
240 (2,4)
Radgröße15  6 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

579
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
16-Zoll-Reifen
*1: Für optimalen Kraftstoffverbrauch wird der ECO-Reifendruck empfohlen. Der Rei-
fendruck beeinflusst den Reisekomfort, die Abrollgeräusche und die Lenkeigen-
schaften.
*2: Fahrzeuge mit ECO-Reifendrucketikett (S. 469)
Reifengröße205/55R16 91V
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h260 (2,6)260 (2,6)
Normaldruck:
160 km/h oder weni-
ger
230 (2,3)230 (2,3)
ECO-Druck*1:
160 km/h oder weni-
ger
250 (2,5)*2250 (2,5)*2
Radgröße16  6 1/2 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

5809-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)
17-Zoll-Reifen
Notrad
■Wenn Sie einen Anhänger ziehen
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
Reifengröße225/45R17 91W
Reifendruck
(Empfohlener Luft-
druck bei kaltem Rei-
fen)
Fahrzeuggeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h260 (2,6)260 (2,6)
160 km/h oder weni-
ger230 (2,3)230 (2,3)
Radgröße17  7 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT125/70D17 98M
Reifendruck
(Empfohlener Luftdruck bei
kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17  4 T
Anzugsmoment der Rad-
muttern103 N•m (10,5 kp•m)
