TOYOTA AURIS 2018 Betriebsanleitungen (in German)

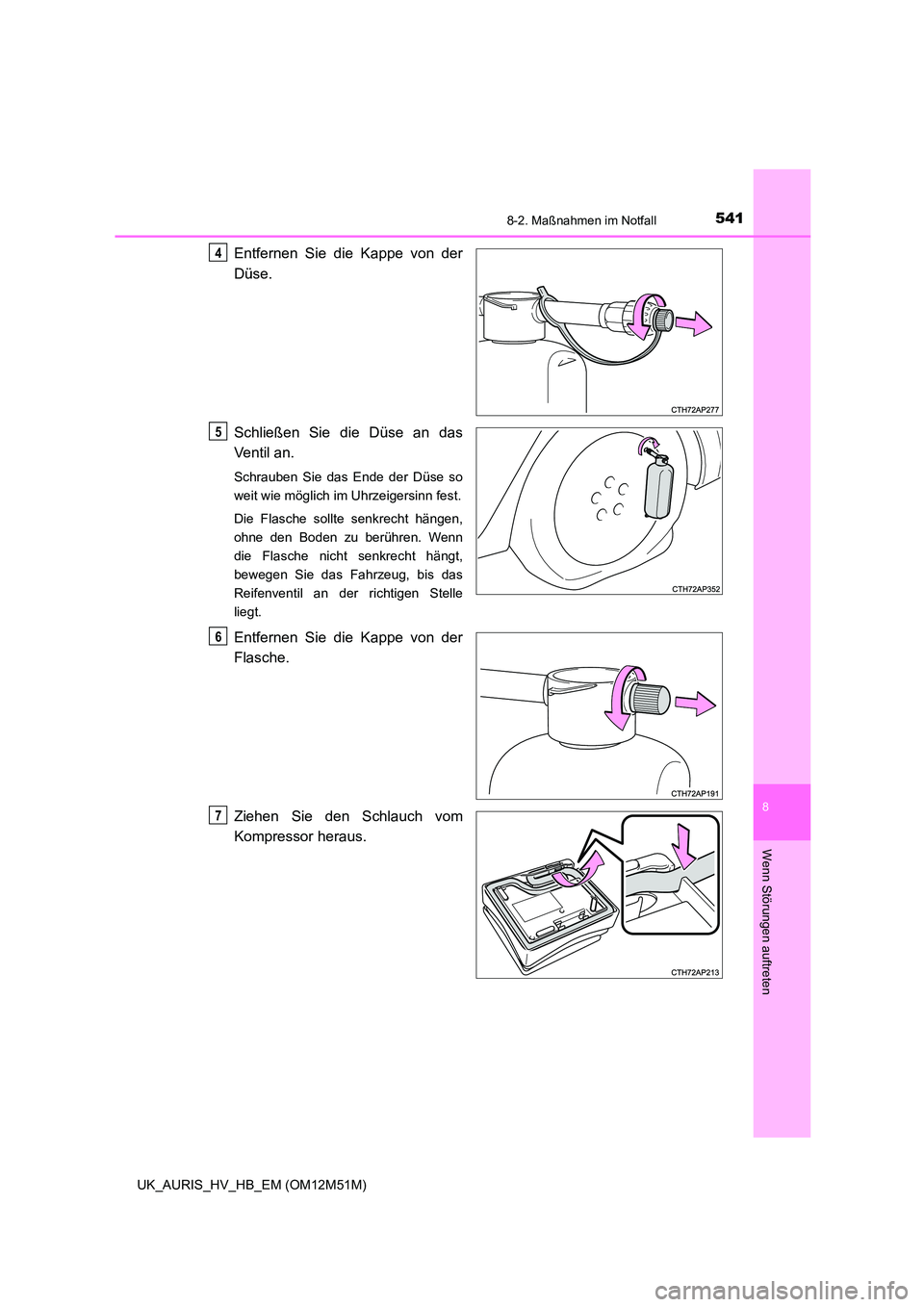

5418-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
Entfernen Sie die Kappe von der
Düse.
Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen,
ohne den Boden zu berühren. Wenn
die Flasche nicht senkrecht hängt,
bewegen Sie das Fahrzeug, bis das
Reifenventil an der richtigen Stelle
liegt.
Entfernen Sie die Kappe von der
Flasche.
Ziehen Sie den Schlauch vom
Kompressor heraus.
4
5
6
7

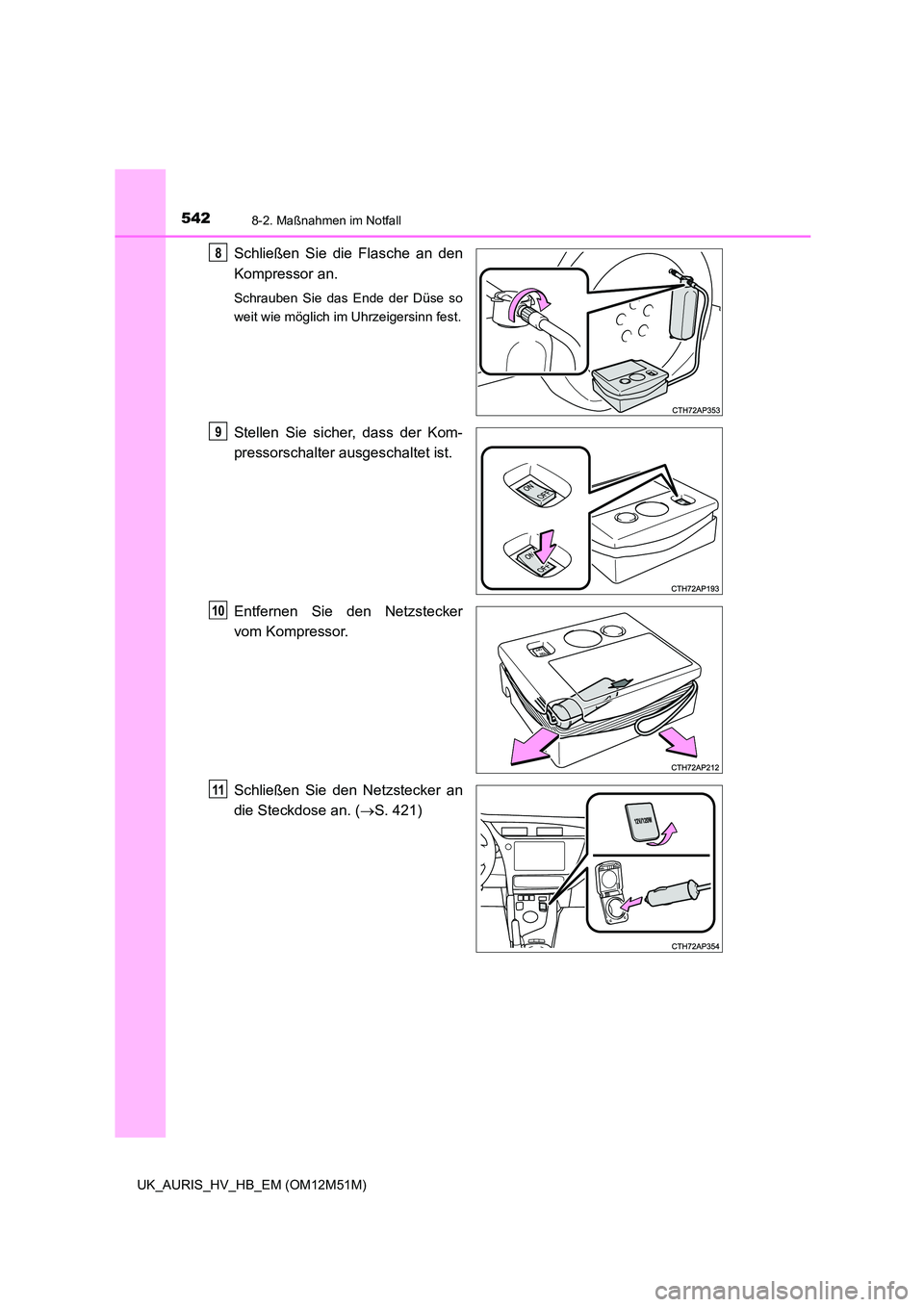

5428-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
Schließen Sie den Netzstecker an
die Steckdose an. ( S. 421)
8
9
10
11

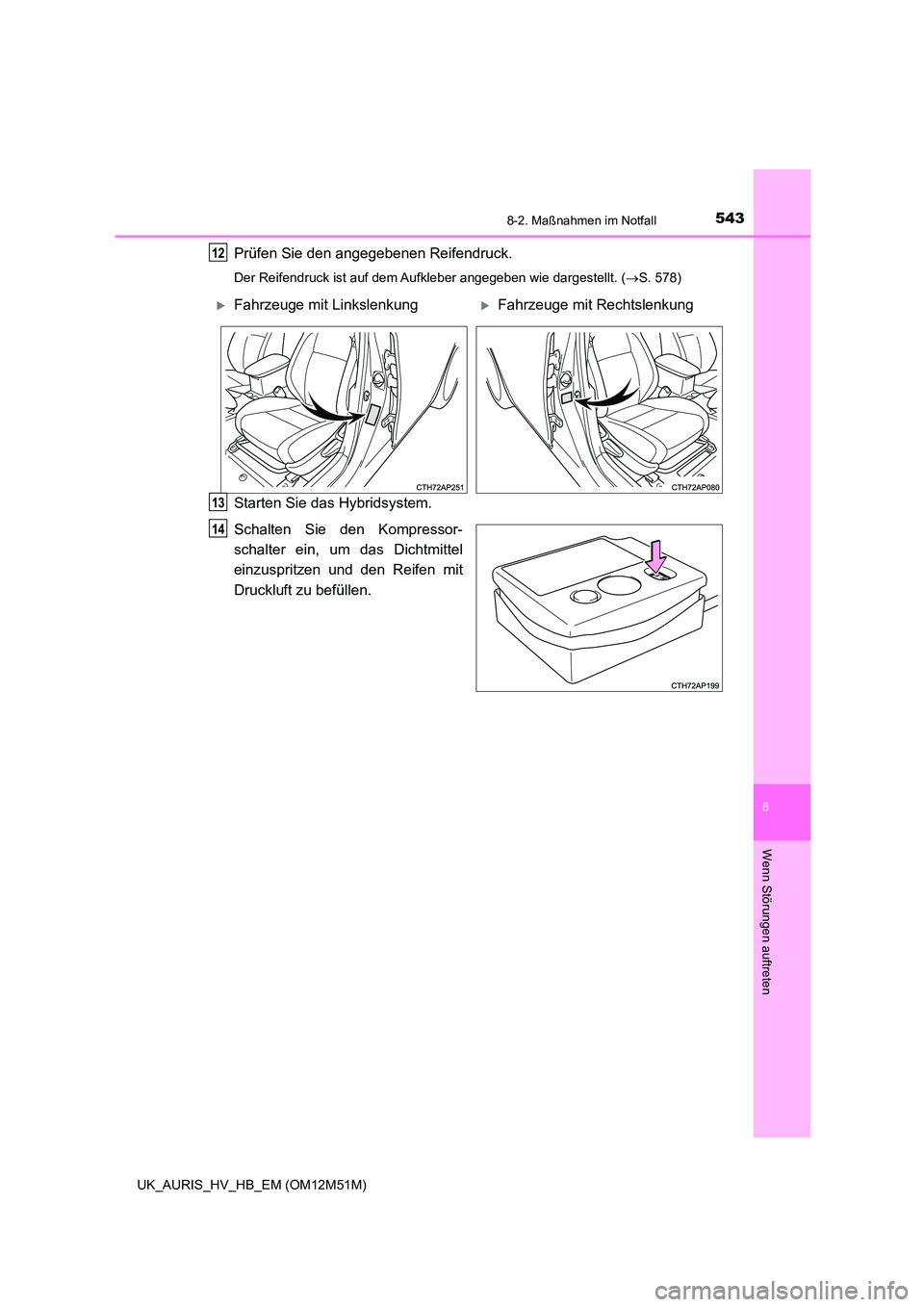

5438-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
Prüfen Sie den angegebenen Reifendruck.
Der Reifendruck ist auf dem Aufkleber angegeben wie dargestellt. (S. 578)
Starten Sie das Hybridsystem.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.
12
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
13
14

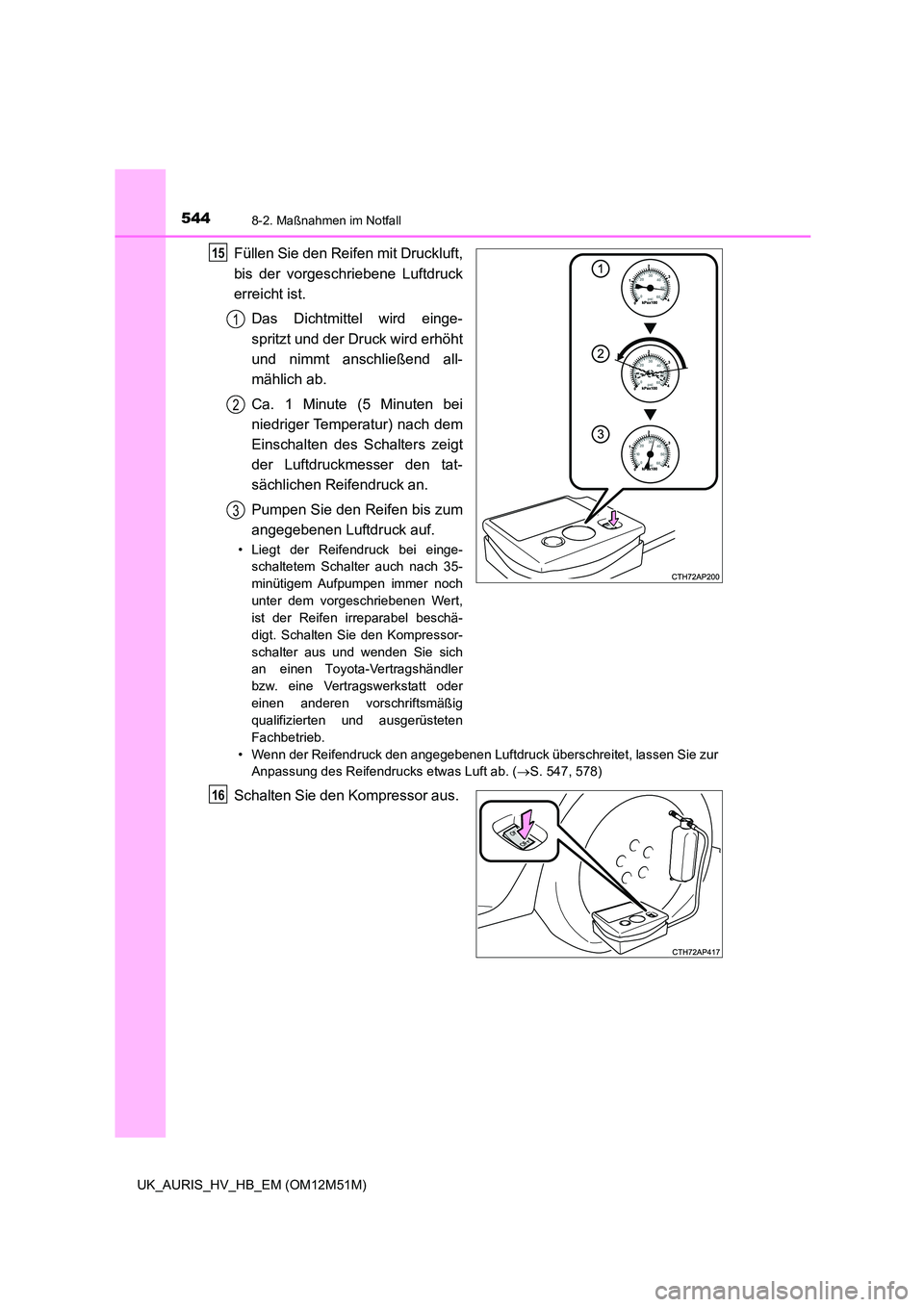

5448-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
Füllen Sie den Reifen mit Druckluft,
bis der vorgeschriebene Luftdruck
erreicht ist.
Das Dichtmittel wird einge-
spritzt und der Druck wird erhöht
und nimmt anschließend all-
mählich ab.
Ca. 1 Minute (5 Minuten bei
niedriger Temperatur) nach dem
Einschalten des Schalters zeigt
der Luftdruckmesser den tat-
sächlichen Reifendruck an.
Pumpen Sie den Reifen bis zum
angegebenen Luftdruck auf.
• Liegt der Reifendruck bei einge-
schaltetem Schalter auch nach 35-
minütigem Aufpumpen immer noch
unter dem vorgeschriebenen Wert,
ist der Reifen irreparabel beschä-
digt. Schalten Sie den Kompressor-
schalter aus und wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten
Fachbetrieb.
• Wenn der Reifendruck den angegebenen Luftdruck überschreitet, lassen Sie zur
Anpassung des Reifendrucks etwas Luft ab. ( S. 547, 578)
Schalten Sie den Kompressor aus.
15
1
2
3
16

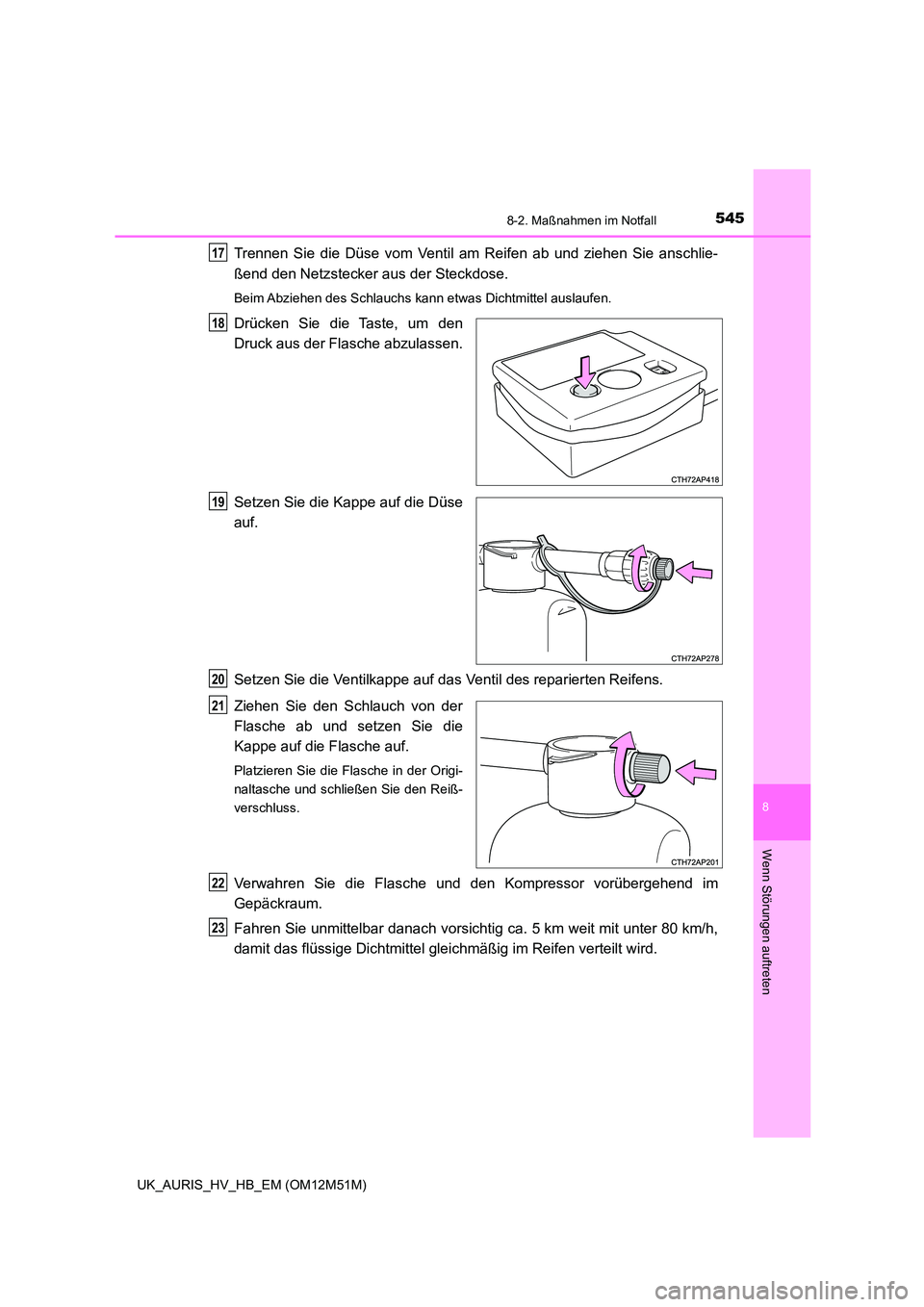

5458-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
Trennen Sie die Düse vom Ventil am Reifen ab und ziehen Sie anschlie-
ßend den Netzstecker aus der Steckdose.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
Drücken Sie die Taste, um den
Druck aus der Flasche abzulassen.
Setzen Sie die Kappe auf die Düse
auf.
Setzen Sie die Ventilkappe auf das Ventil des reparierten Reifens.
Ziehen Sie den Schlauch von der
Flasche ab und setzen Sie die
Kappe auf die Flasche auf.
Platzieren Sie die Flasche in der Origi-
naltasche und schließen Sie den Reiß-
verschluss.
Verwahren Sie die Flasche und den Kompressor vorübergehend im
Gepäckraum.
Fahren Sie unmittelbar danach vorsichtig ca. 5 km weit mit unter 80 km/h,
damit das flüssige Dichtmittel gleichmäßig im Reifen verteilt wird.
17
18
19
20
21
22
23

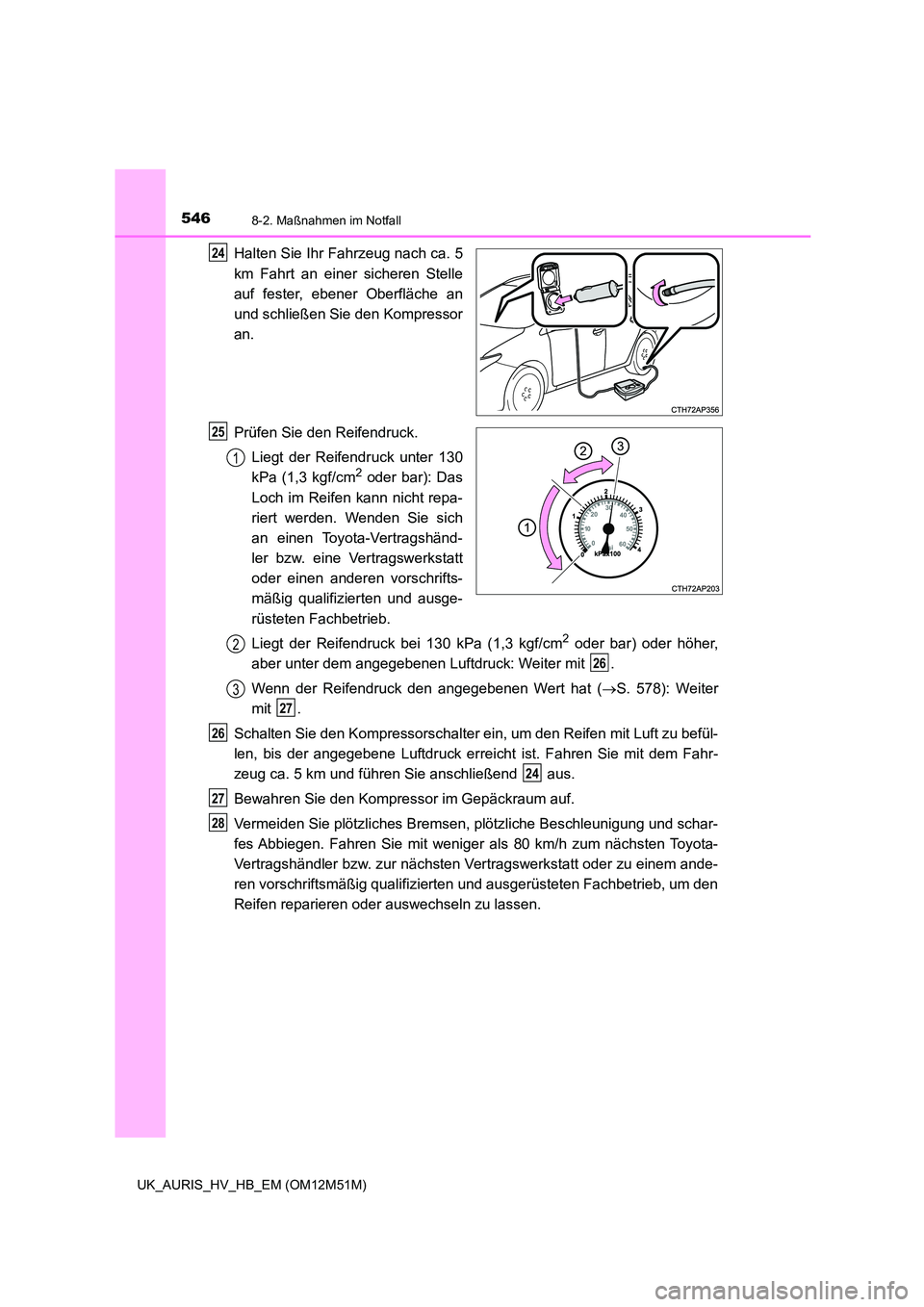

5468-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
Halten Sie Ihr Fahrzeug nach ca. 5
km Fahrt an einer sicheren Stelle
auf fester, ebener Oberfläche an
und schließen Sie den Kompressor
an.
Prüfen Sie den Reifendruck.
Liegt der Reifendruck unter 130
kPa (1,3 kgf/cm2 oder bar): Das
Loch im Reifen kann nicht repa-
riert werden. Wenden Sie sich
an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt
oder einen anderen vorschrifts-
mäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
Liegt der Reifendruck bei 130 kPa (1,3 kgf/cm2 oder bar) oder höher,
aber unter dem angegebenen Luftdruck: Weiter mit .
Wenn der Reifendruck den angegebenen Wert hat ( S. 578): Weiter
mit .
Schalten Sie den Kompressorschalter ein, um den Reifen mit Luft zu befül-
len, bis der angegebene Luftdruck erreicht ist. Fahren Sie mit dem Fahr-
zeug ca. 5 km und führen Sie anschließend aus.
Bewahren Sie den Kompressor im Gepäckraum auf.
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleunigung und schar-
fes Abbiegen. Fahren Sie mit weniger als 80 km/h zum nächsten Toyota-
Vertragshändler bzw. zur nächsten Vertragswerkstatt oder zu einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um den
Reifen reparieren oder auswechseln zu lassen.
24
25
1
2
26
3
27
26
24
27
28

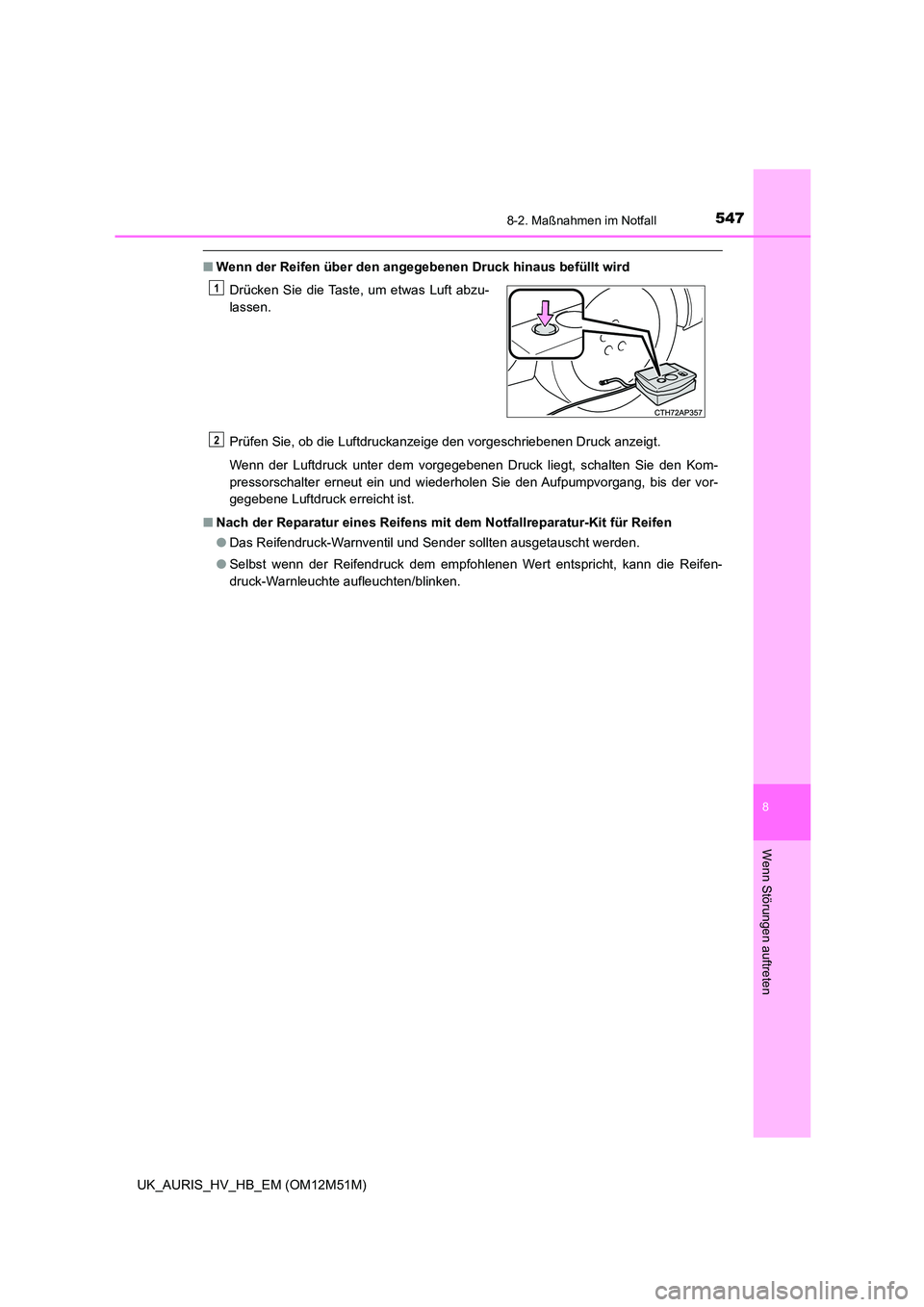

5478-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
■Wenn der Reifen über den angegebenen Druck hinaus befüllt wird
Prüfen Sie, ob die Luftdruckanzeige den vorgeschriebenen Druck anzeigt.
Wenn der Luftdruck unter dem vorgegebenen Druck liegt, schalten Sie den Kom-
pressorschalter erneut ein und wiederholen Sie den Aufpumpvorgang, bis der vor-
gegebene Luftdruck erreicht ist.
■ Nach der Reparatur eines Reifens mit dem Notfallreparatur-Kit für Reifen
● Das Reifendruck-Warnventil und Sender sollten ausgetauscht werden.
● Selbst wenn der Reifendruck dem empfohlenen Wert entspricht, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken.
Drücken Sie die Taste, um etwas Luft abzu-
lassen.
1
2

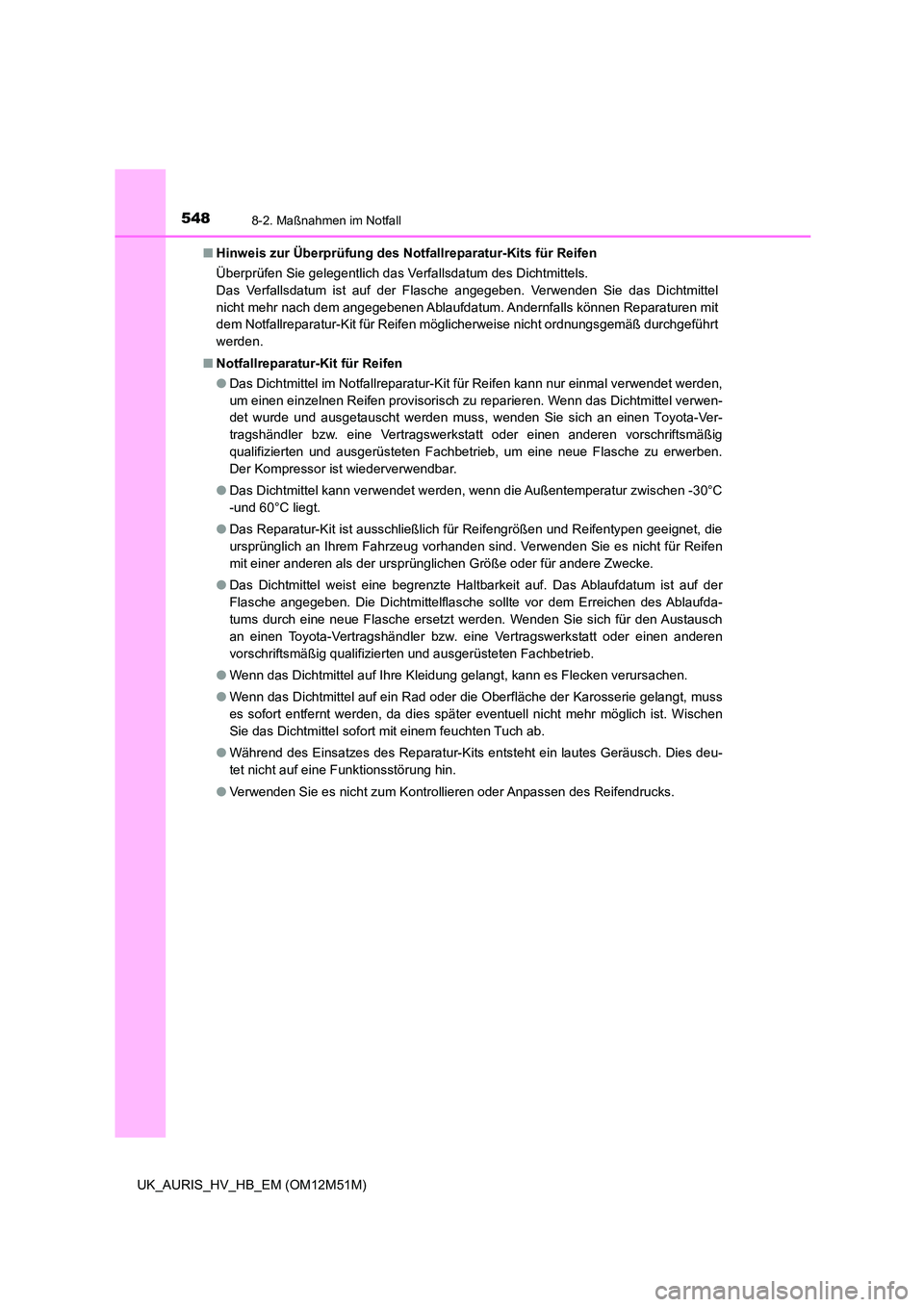

5488-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
■ Hinweis zur Überprüfung des Notfallreparatur-Kits für Reifen
Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie das Dichtmittel
nicht mehr nach dem angegebenen Ablaufdatum. Andernfalls können Reparaturen mit
dem Notfallreparatur-Kit für Reifen möglicherweise nicht ordnungsgemäß durchgeführt
werden.
■ Notfallreparatur-Kit für Reifen
● Das Dichtmittel im Notfallreparatur-Kit für Reifen kann nur einmal verwendet werden,
um einen einzelnen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwen-
det wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb, um eine neue Flasche zu erwerben.
Der Kompressor ist wiederverwendbar.
● Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -30°C
-und 60°C liegt.
● Das Reparatur-Kit ist ausschließlich für Reifengrößen und Reifentypen geeignet, die
ursprünglich an Ihrem Fahrzeug vorhanden sind. Verwenden Sie es nicht für Reifen
mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
● Das Dichtmittel weist eine begrenzte Haltbarkeit auf. Das Ablaufdatum ist auf der
Flasche angegeben. Die Dichtmittelflasche sollte vor dem Erreichen des Ablaufda-
tums durch eine neue Flasche ersetzt werden. Wenden Sie sich für den Austausch
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Wenn das Dichtmittel auf Ihre Kleidung gelangt, kann es Flecken verursachen.
● Wenn das Dichtmittel auf ein Rad oder die Oberfläche der Karosserie gelangt, muss
es sofort entfernt werden, da dies später eventuell nicht mehr möglich ist. Wischen
Sie das Dichtmittel sofort mit einem feuchten Tuch ab.
● Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies deu-
tet nicht auf eine Funktionsstörung hin.
● Verwenden Sie es nicht zum Kontrollieren oder Anpassen des Reifendrucks.

5498-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable
Schäden an Reifen und Rad verursachen.
Das Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke
führen. In diesem Fall kann der Reifen bei der Verwendung eines Reparatur-Kits
explodieren.
■ Vorsicht während der Fahrt
● Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies kann zu
einem Unfall mit der Folge tödlicher oder schwerer Verletzungen führen.
● Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der Origi-
nal-Größe oder für andere Zwecke. Wenn Reifen nicht vollständig repariert wur-
den, könnte dies zu einem Unfall mit der Folge schwerer oder tödlicher
Verletzungen führen.
■ Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
● Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie Dichtmittel
verschluckt haben, trinken Sie so viel Wasser wie möglich und gehen Sie dann
sofort zum Arzt.
● Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es sofort mit
Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.
■ Beim Reparieren des beschädigten Reifens
● Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
● Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen extrem
heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körpertei-
len könnte zu Verbrennungen führen.
● Um Platzen oder Auslaufen zu vermeiden, lassen Sie die Flasche nicht fallen und
beschädigen Sie sie nicht. Führen Sie vor der Nutzung der Flasche eine Sichtprü-
fung durch. Verwenden Sie keine Flasche, die gestoßen wurde, gebrochen, zer-
kratzt oder undicht ist oder eine andere Beschädigung aufweist. In einem solchen
Fall sofort austauschen.
● Verbinden Sie den Schlauch fest mit dem Ventil, während das Rad am Fahrzeug
montiert ist. Wenn der Schlauch nicht korrekt mit dem Ventil verbunden ist, kann es
zu Luftaustritt kommen und Dichtmittel könnte herausspritzen.
● Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch auf grund des Luftdrucks plötzlich bewegt.

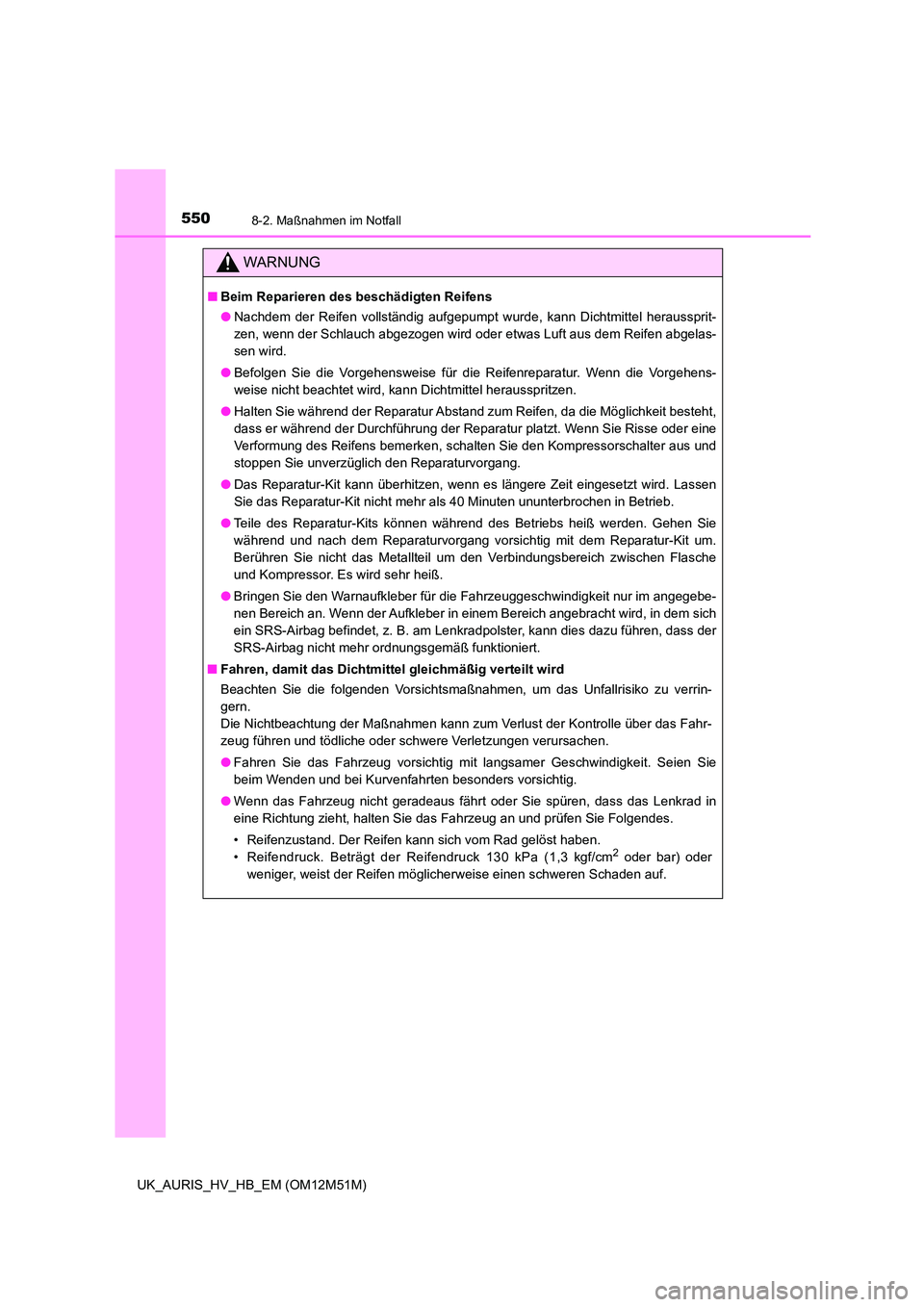

5508-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Beim Reparieren des beschädigten Reifens
● Nachdem der Reifen vollständig aufgepumpt wurde, kann Dichtmittel heraussprit-
zen, wenn der Schlauch abgezogen wird oder etwas Luft aus dem Reifen abgelas-
sen wird.
● Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorgehens-
weise nicht beachtet wird, kann Dichtmittel herausspritzen.
● Halten Sie während der Reparatur Abstand zum Reifen, da die Möglichkeit besteht,
dass er während der Durchführung der Repar atur platzt. Wenn Sie Risse oder eine
Verformung des Reifens bemerken, schalten Sie den Kompressorschalter aus und
stoppen Sie unverzüglich den Reparaturvorgang.
● Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen
Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in Betrieb.
● Teile des Reparatur-Kits können während des Betriebs heiß werden. Gehen Sie
während und nach dem Reparaturvorgang vorsichtig mit dem Reparatur-Kit um.
Berühren Sie nicht das Metallteil um den Verbindungsbereich zwischen Flasche
und Kompressor. Es wird sehr heiß.
● Bringen Sie den Warnaufkleber für die Fahrzeuggeschwindigkeit nur im angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, in dem sich
ein SRS-Airbag befindet, z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.
■ Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um das Unfallrisiko zu verrin-
gern.
Die Nichtbeachtung der Maßnahmen kann zum Verlust der Kontrolle über das Fahr-
zeug führen und tödliche oder schwere Verletzungen verursachen.
● Fahren Sie das Fahrzeug vorsichtig mit langsamer Geschwindigkeit. Seien Sie
beim Wenden und bei Kurvenfahrten besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Sie Folgendes.
• Reifenzustand. Der Reifen kann sich vom Rad gelöst haben.
• Reifendruck. Beträgt der Reifendruck 130 kPa (1,3 kgf/cm2 oder bar) oder
weniger, weist der Reifen möglicherweise einen schweren Schaden auf.
