sensor TOYOTA AURIS 2018 Bruksanvisningar (in Swedish)

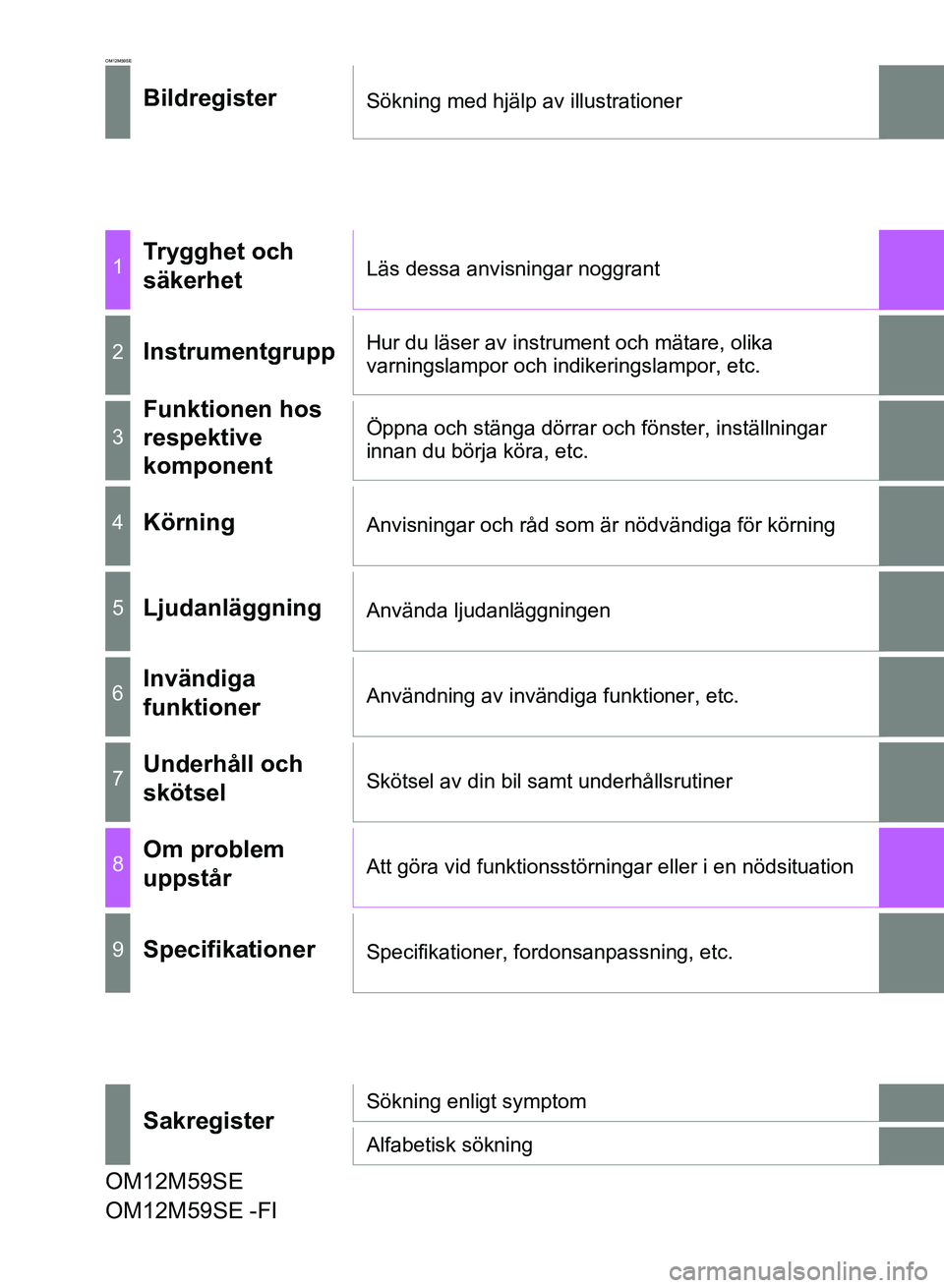

3
1
9 8
7 5 4
3
2
OM12M59SE
6
4-1. Innan du börjar köraKöra bilen...........................144
Last och bagage ................154
Köra med släp....................157
4-2. Körrutiner Startknapp (tändning) ........168
Körläge EV.........................174
Hybridväxellådan ...............176
Körriktningsvisare, spak.....184
Parkeringsbroms................185
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...186
Dimljus, reglage .................192
Vindrutetorkare och spolare .............................194
Bakrutetorkare och spolare .............................198
4-4. Tanka Öppna tanklocket ...............200 4-5. Toyota Safety Sense
Toyota Safety Sense ......... 203
PCS (Aktivt krockskyddssystem)........ 209
LDA (Körfilsvarning) .......... 222
Automatiskt helljus ............ 227
RSA (Road Sign Assist) .... 231
4-6. Använda körstödssystemen Farthållare ......................... 236
Toyotas parkeringssensor ............ 241
Simple-IPA (Intelligent parkeringsassistans) ....... 248
Förarstödssystem.............. 262
4-7. Goda råd för körning Hybridbil, körtips................ 268
Råd för vinterkörning ......... 270
4Körning
OM12M59SE_Auris_HV_TS.book Page 3 Wednesday, September 27, 2017 11:03 AM

331-1. För säkert bruk
1
Trygghet och säkerhet
OM12M59SE

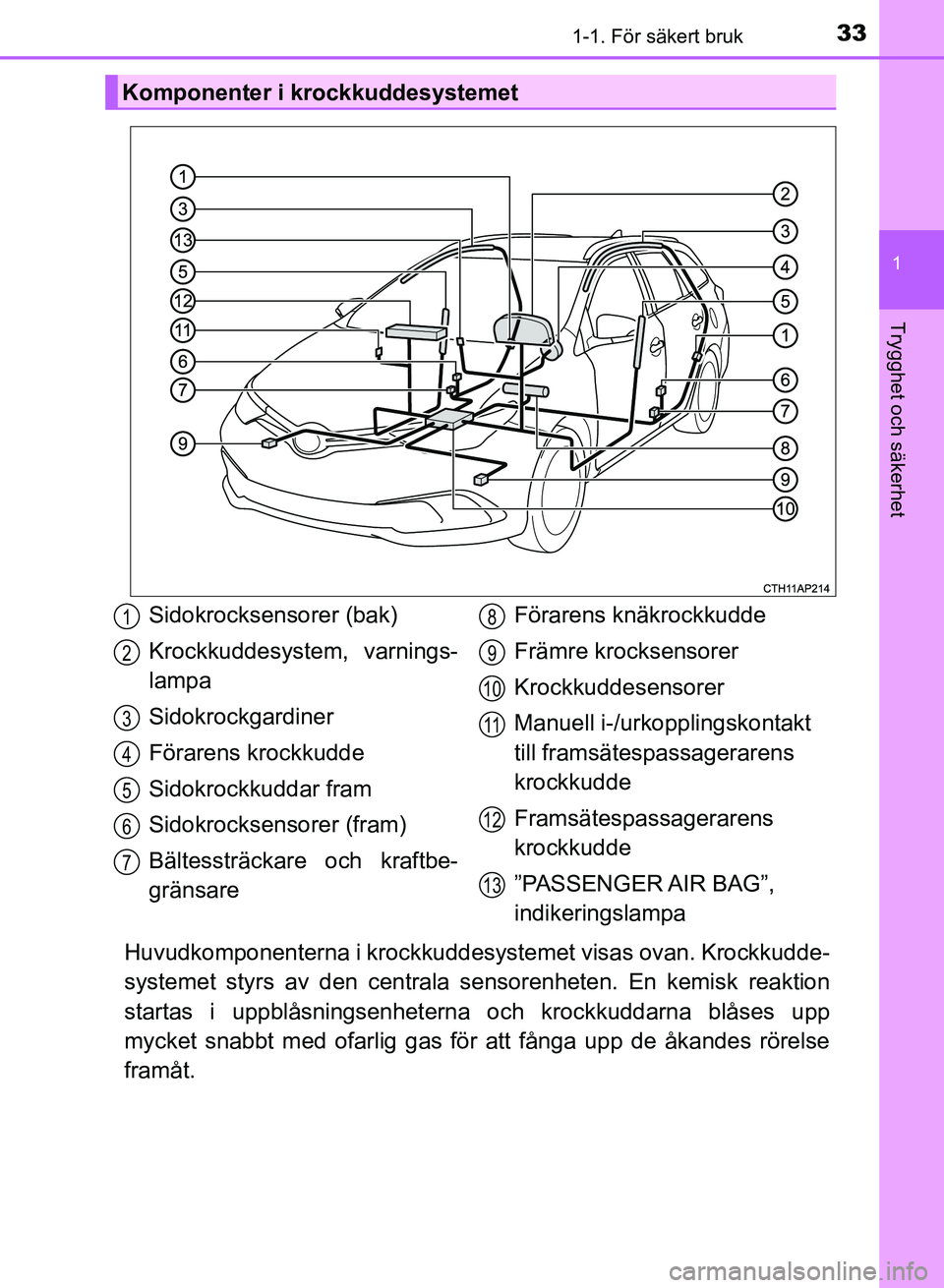

Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Komponenter i krockkuddesystemet
Sidokrocksensorer (bak)
Krockkuddesystem, varnings-
lampa
Sidokrockgardiner
Förarens krockkudde
Sidokrockkuddar fram
Sidokrocksensorer (fram)
Bältessträckare och kraftbe-
gränsare Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa1
2
3
4
5
6
7
8
9
10
11
12
13
OM12M59SE_Auris_HV_TS.book Page 33 Wednesday, September 27, 2017 11:03 AM

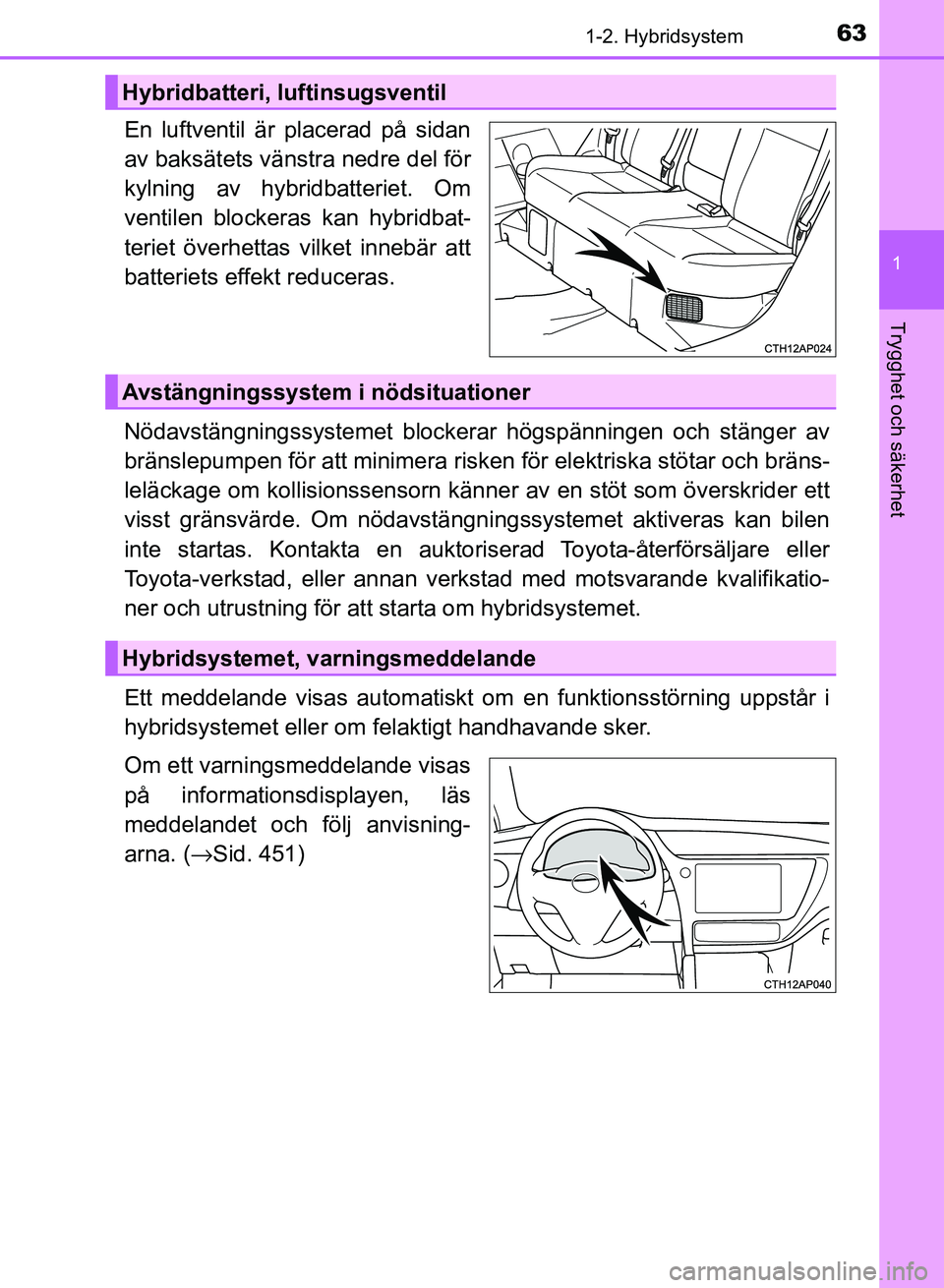

631-2. Hybridsystem
1
Trygghet och säkerhet
OM12M59SE
En luftventil är placerad på sidan
av baksätets vänstra nedre del för
kylning av hybridbatteriet. Om
ventilen blockeras kan hybridbat-
teriet överhettas vilket innebär att
batteriets effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner och utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisning-
arna. (→ Sid. 451)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM12M59SE_Auris_HV_TS.book Page 63 Wednesday, September 27, 2017 11:03 AM

731-3. Stöldskydd
1
Trygghet och säkerhet
OM12M59SE

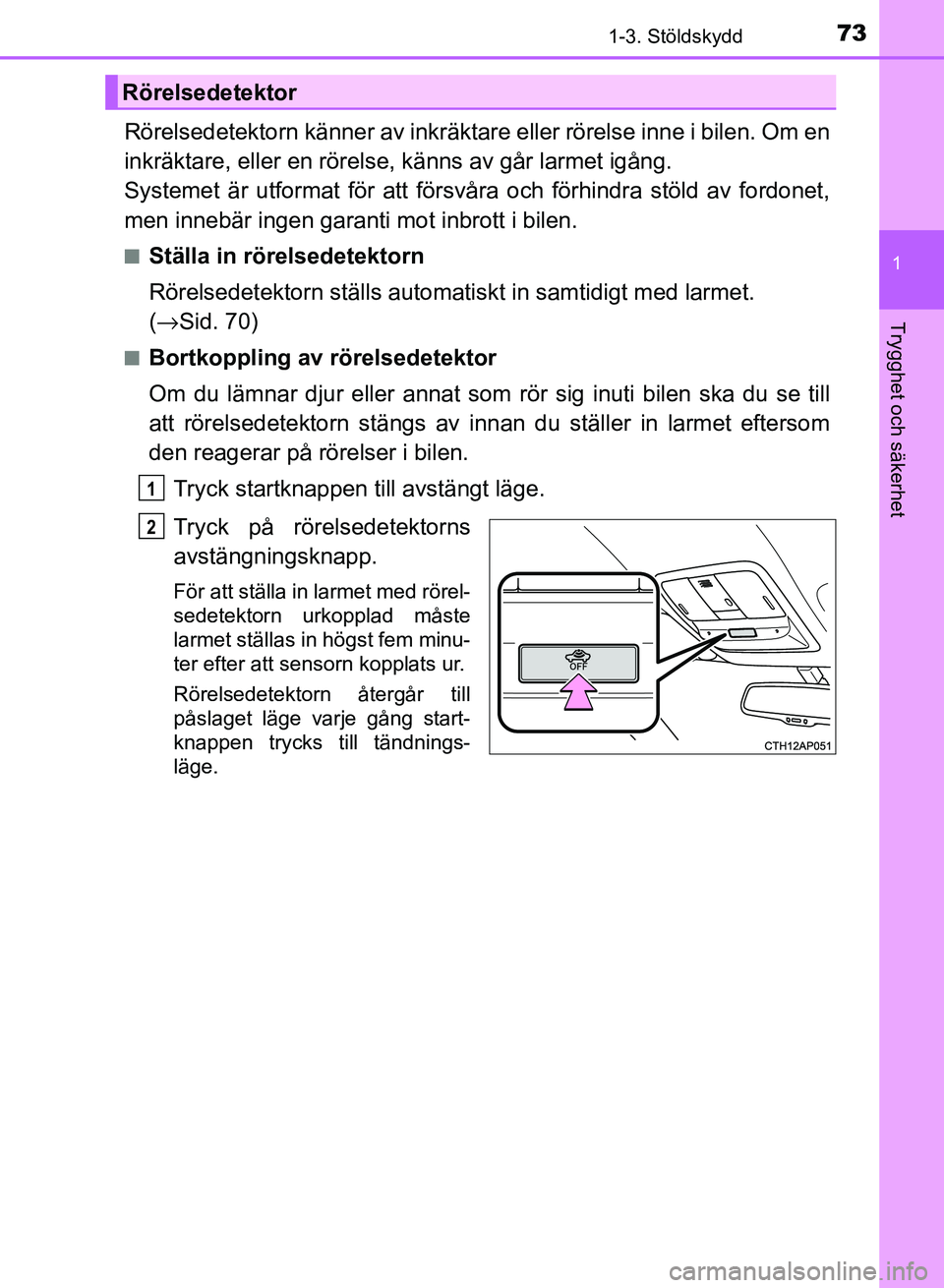

Rörelsedetektorn känner av inkräktare eller rörelse inne i bilen. Om en
inkräktare, eller en rörelse, känns av går larmet igång.
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
nStälla in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in samtidigt med larmet.
(→ Sid. 70)
nBortkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn stängs av innan du ställer in larmet eftersom
den reagerar på rörelser i bilen.
Tryck startknappen till avstängt läge.
Tryck på rörelsedetektorns
avstängningsknapp.
För att ställa in larmet med rörel-
sedetektorn urkopplad måste
larmet ställas in högst fem minu-
ter efter att sensorn kopplats ur.
Rörelsedetektorn återgår till
påslaget läge varje gång start-
knappen trycks till tändnings-
läge.
Rörelsedetektor
1
2
OM12M59SE_Auris_HV_TS.book Page 73 Wednesday, September 27, 2017 11:03 AM

741-3. Stöldskydd
OM12M59SE

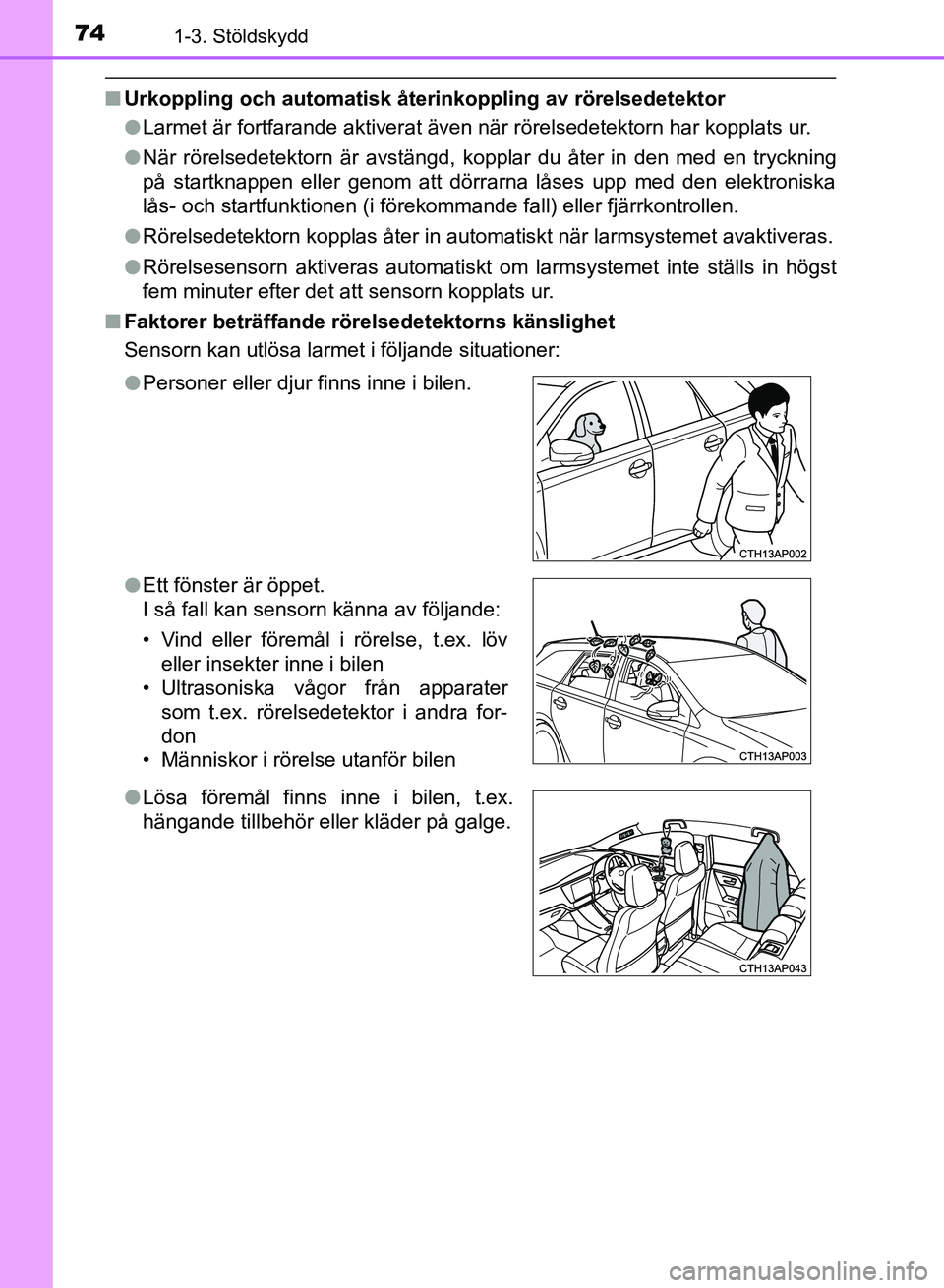

nUrkoppling och automatisk återinkoppling av rörelsedetektor
lLarmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
l När rörelsedetektorn är avstängd, kopplar du åter in den med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen (i förekommande fall) eller fjärrkon\
trollen.
l Rörelsedetektorn kopplas åter in automatiskt när larmsystemet avaktiveras.
l Rörelsesensorn aktiveras automatiskt om larmsystemet inte ställs in högst
fem minuter efter det att sensorn kopplats ur.
n Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
l Personer eller djur finns inne i bilen.
l Ett fönster är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater som t.ex. rörelsedetektor i andra for-
don
• Människor i rörelse utanför bilen
l Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.
OM12M59SE_Auris_HV_TS.book Page 74 Wednesday, September 27, 2017 11:03 AM

751-3. Stöldskydd
1
Trygghet och säkerhet
OM12M59SEl

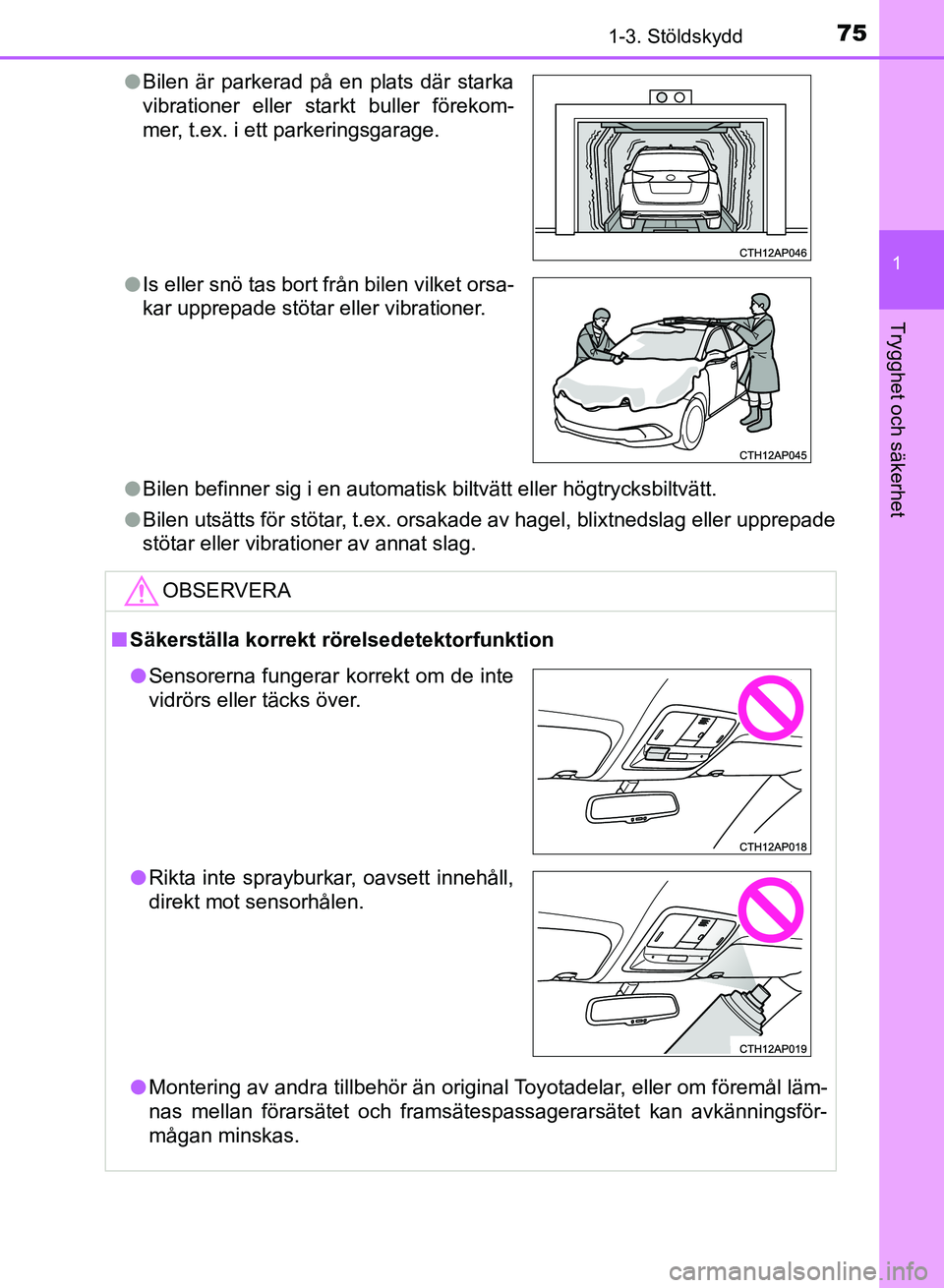

Bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt.
l Bilen utsätts för stötar, t.ex. orsakade av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
l
Bilen är parkerad på en plats där starka
vibrationer eller starkt buller förekom-
mer, t.ex. i ett parkeringsgarage.
l Is eller snö tas bort från bilen vilket orsa-
kar upprepade stötar eller vibrationer.
OBSERVERA
nSäkerställa korrekt rö relsedetektorfunktion
l Montering av andra tillbehör än original Toyotadelar, eller om föremål läm-
nas mellan förarsätet och framsätespassagerarsätet kan avkänningsför-
mågan minskas.
lSensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
l Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM12M59SE_Auris_HV_TS.book Page 75 Wednesday, September 27, 2017 11:03 AM

912. Instrumentgrupp
OM12M59SE
2
Instrumentgrupp

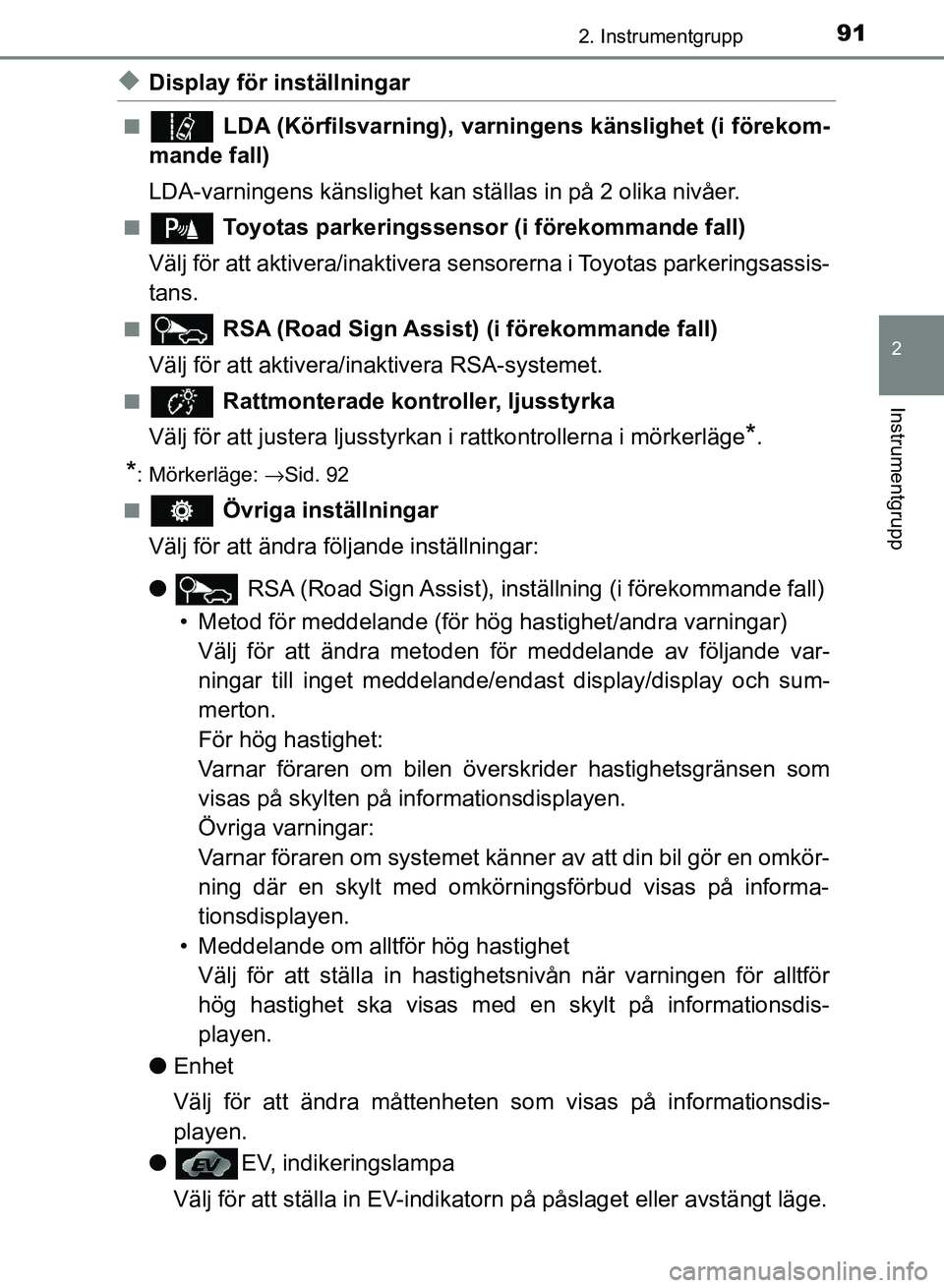

uDisplay för inställningar
n LDA (Körfilsvarning), varningens känslighet (i förekom-
mande fall)
LDA-varningens känslighet kan ställas in på 2 olika nivåer.
n Toyotas parkeringssensor (i förekommande fall)
Välj för att aktivera/inaktivera s ensorerna i Toyotas parkeringsassis-
tans.
n RSA (Road Sign Assist) (i förekommande fall)
Välj för att aktivera/inak tivera RSA-systemet.
n Rattmonterade kontroller, ljusstyrka
Välj för att justera lju sstyrkan i rattkontrollerna i mörkerläge
*.
*: Mörkerläge: →Sid. 92
n
Övriga inställningar
Välj för att ändra följande inställningar:
l RSA (Road Sign Assist), inställning (i förekommande fall)
• Metod för meddelande (för hög hastighet/andra varningar) Välj för att ändra metoden för meddelande av följande var-
ningar till inget meddelande/endast display/display och sum-
merton.
För hög hastighet:
Varnar föraren om bilen överskrider hastighetsgränsen som
visas på skylten på informationsdisplayen.
Övriga varningar:
Varnar föraren om systemet känner av att din bil gör en omkör-
ning där en skylt med omkörningsförbud visas på informa-
tionsdisplayen.
• Meddelande om alltför hög hastighet Välj för att ställa in hastighetsnivån när varningen för alltför
hög hastighet ska visas med en skylt på informationsdis-
playen.
l Enhet
Välj för att ändra måttenheten som visas på informationsdis-
playen.
l EV, indikeringslampa
Välj för att ställa in EV-indikat orn på påslaget eller avstängt läge.
OM12M59SE_Auris_HV_TS.book Page 91 Wednesday, September 27, 2017 11:03 AM

104
OM12M59SE
3-2. Öppna, stänga och låsa dörrarna

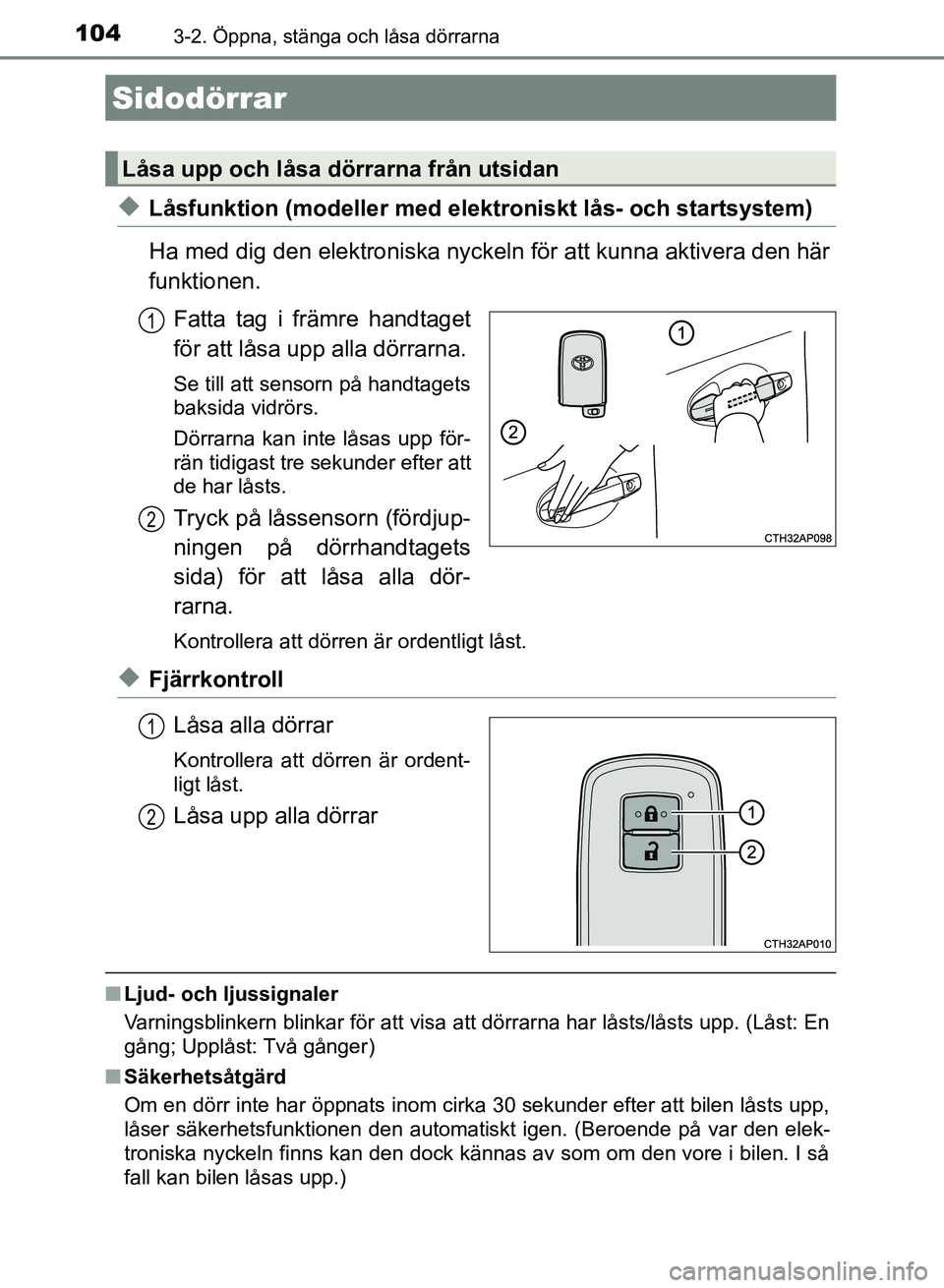

uLåsfunktion (modeller med elektroniskt lås- och startsystem)
Ha med dig den elektroniska nyckeln för att kunna aktivera den här
funktionen.
Fatta tag i främre handtaget
för att låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast tre sekunder efter att
de har låsts.
Tryck på låssensorn (fördjup-
ningen på dörrhandtagets
sida) för att låsa alla dör-
rarna.
Kontrollera att dörren är ordentligt låst.
uFjärrkontroll
Låsa alla dörrar
Kontrollera att dörren är ordent-
ligt låst.
Låsa upp alla dörrar
nLjud- och ljussignaler
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: En
gång; Upplåst: Två gånger)
n Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen. (Beroende på var den elek-
troniska nyckeln finns kan den dock kännas av som om den vore i bilen. I så
fall kan bilen låsas upp.)
Sidodörrar
Låsa upp och låsa dörrarna från utsidan
1
2
1
2
OM12M59SE_Auris_HV_TS.book Page 104 Wednesday, September 27, 2017 11:03 AM

1053-2. Öppna, stänga och låsa dörrarna
OM12M59SE
3
Funktionen hos respektive komponent

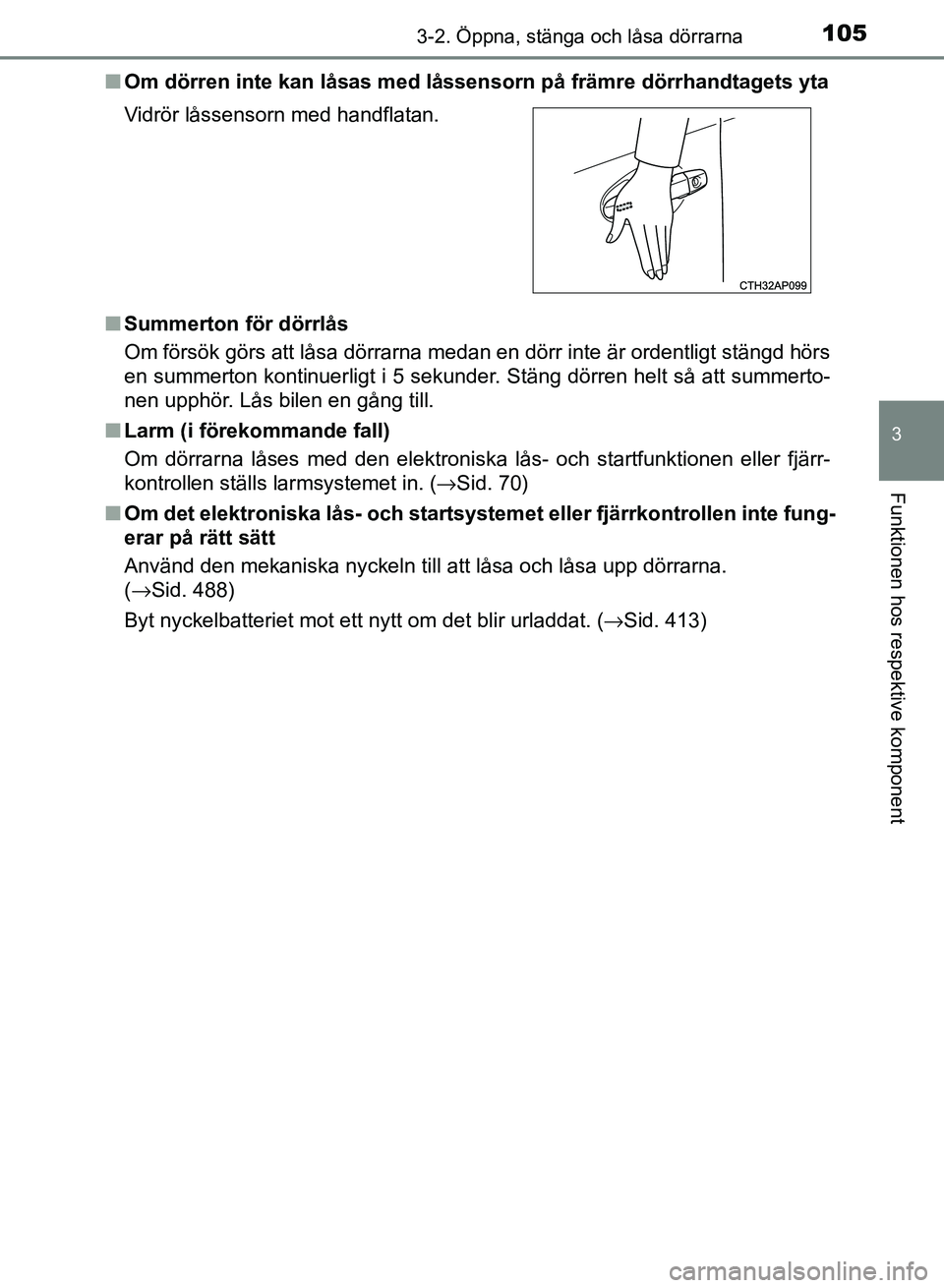

nOm dörren inte kan låsas med låssenso rn på främre dörrhandtagets yta
n Summerton för dörrlås
Om försök görs att låsa dörrarna medan en dörr inte är ordentligt stängd hörs
en summerton kontinuerligt i 5 sekunder. Stäng dörren helt så att summerto-
nen upphör. Lås bilen en gång till.
n Larm (i förekommande fall)
Om dörrarna låses med den elektroniska lås- och startfunktionen eller fjärr-
kontrollen ställs larmsystemet in. ( →Sid. 70)
n Om det elektroniska lås- och startsystemet eller fjärrkontrollen inte fung-
erar på rätt sätt
Använd den mekaniska nyckeln till att låsa och låsa upp dörrarna.
(→Sid. 488)
Byt nyckelbatteriet mot ett nytt om det blir urladdat. ( →Sid. 413)
Vidrör låssensorn med handflatan.
OM12M59SE_Auris_HV_TS.book Page 105 Wednesday, September 27, 2017 11:03 AM

1183-2. Öppna, stänga och låsa dörrarna
OM12M59SEn

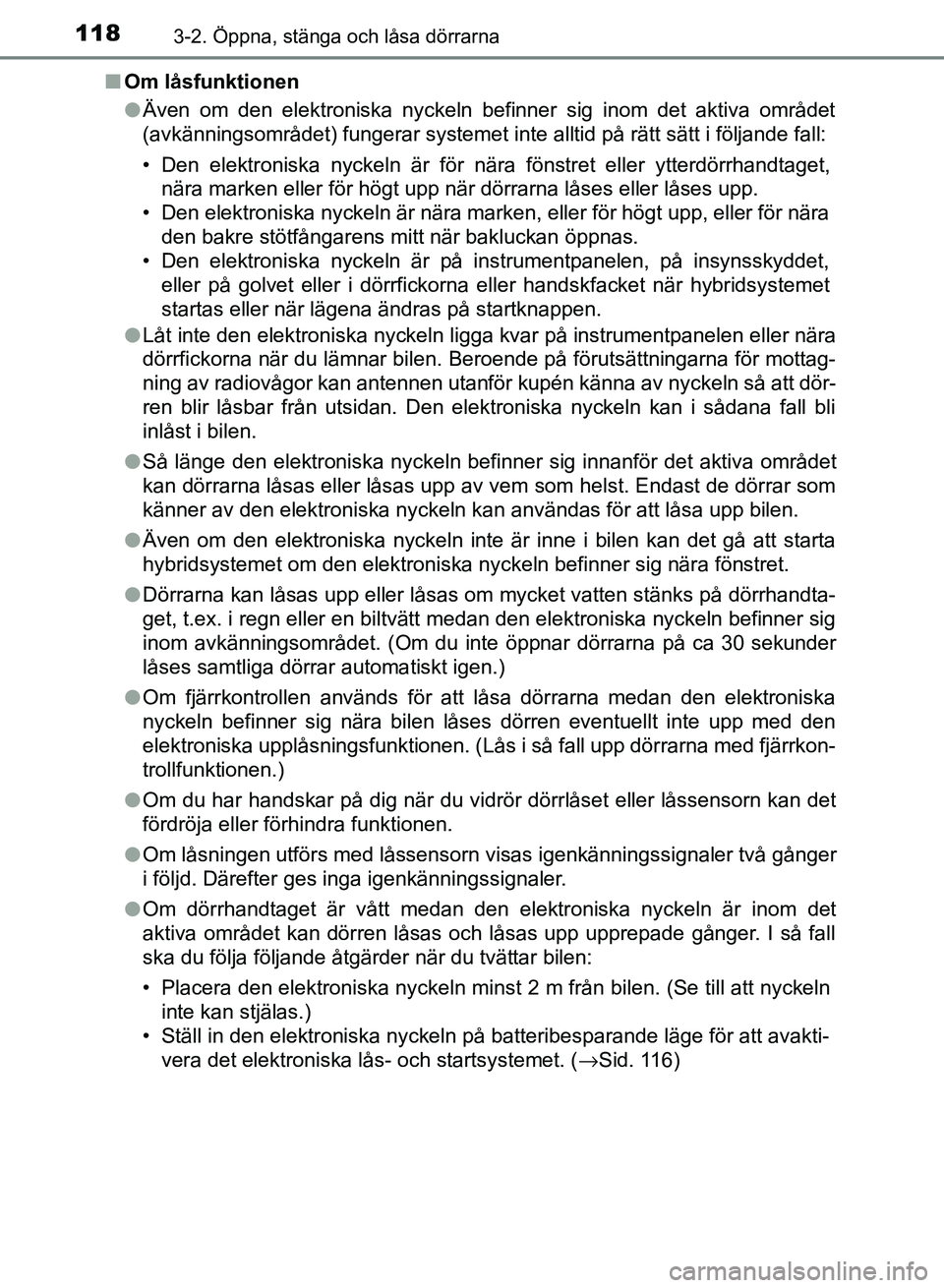

Om låsfunktionen
lÄven om den elektroniska nyckeln befinner sig inom det aktiva området
(avkänningsområdet) fungerar systemet inte alltid på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära
den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet, eller på golvet eller i dörrfickorna eller handskfacket när hybridsystemet
startas eller när lägena ändras på startknappen.
l Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
l Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan användas för att låsa upp bilen.
l Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
hybridsystemet om den elektroniska nyckeln befinner sig nära fönstret.
l Dörrarna kan låsas upp eller låsas om mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
l Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
l Om du har handskar på dig när du vidrör dörrlåset eller låssensorn kan det
fördröja eller förhindra funktionen.
l Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att avakti- vera det elektroniska lås- och startsystemet. ( →Sid. 116)
OM12M59SE_Auris_HV_TS.book Page 118 Wednesday, September 27, 2017 11:03 AM
