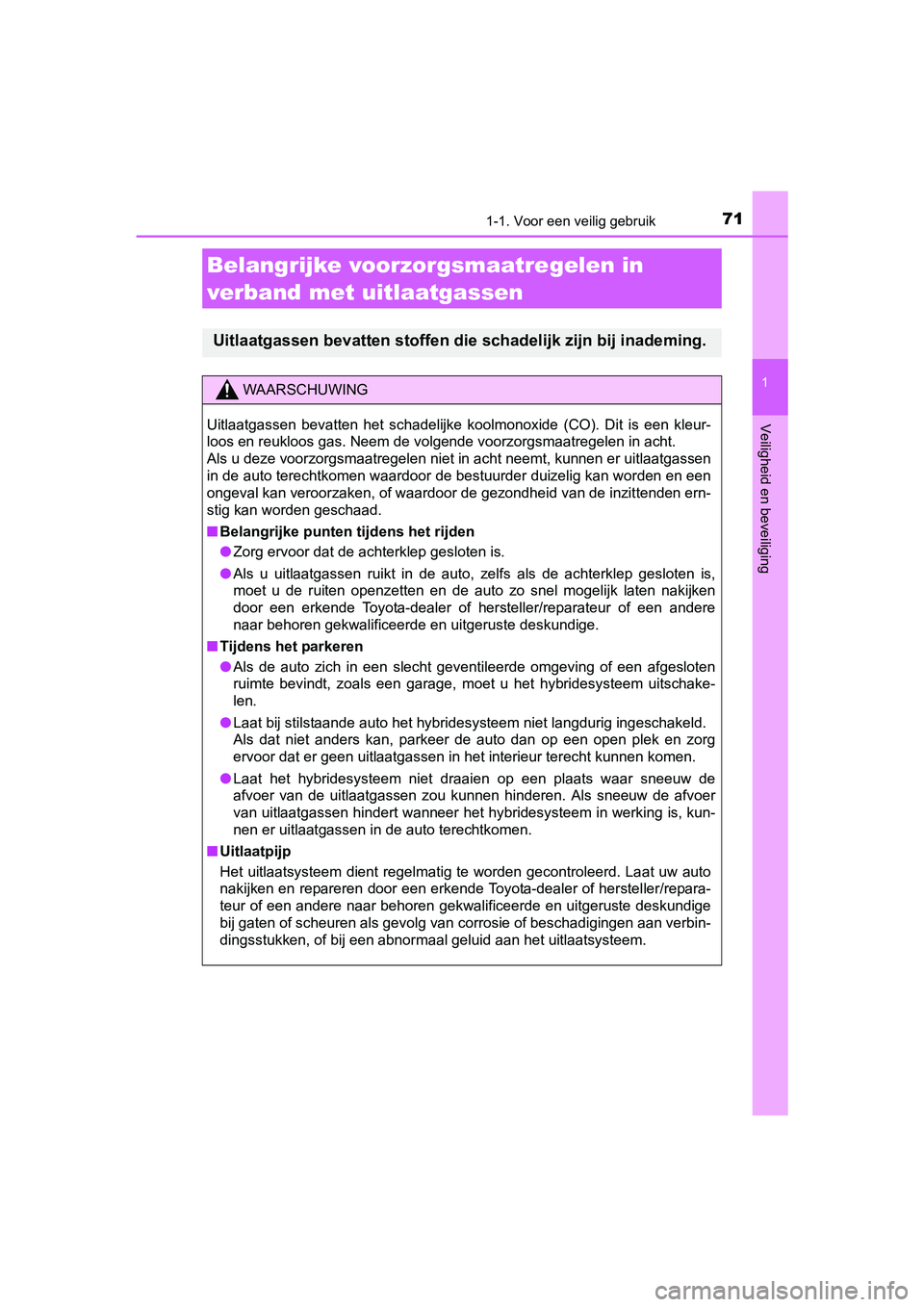

711-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12M49E)
Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen
Uitlaatgassen bevatten stoffen die schadelijk zijn bij inademing.
WAARSCHUWING
Uitlaatgassen bevatten het schadelijke koolmonoxide (CO). Dit is een kleur-
loos en reukloos gas. Neem de volgende voorzorgsmaatregelen in acht.
Als u deze voorzorgsmaatregelen niet in acht neemt, kunnen er u itlaatgassen
in de auto terechtkomen waardoor de bestuurder duizelig kan wor den en een
ongeval kan veroorzaken, of waardoor de gezondheid van de inzit tenden ern-
stig kan worden geschaad.
■ Belangrijke punten tijdens het rijden
● Zorg ervoor dat de achterklep gesloten is.
● Als u uitlaatgassen ruikt in de auto, zelfs als de achterklep g esloten is,
moet u de ruiten openzetten en de auto zo snel mogelijk laten n akijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Tijdens het parkeren
● Als de auto zich in een slecht geventileerde omgeving of een af gesloten
ruimte bevindt, zoals een garage, moet u het hybridesysteem uit schake-
len.
● Laat bij stilstaande auto het hybridesysteem niet langdurig ingeschakeld.
Als dat niet anders kan, parkeer de auto dan op een open plek e n zorg
ervoor dat er geen uitlaatgassen in het interieur terecht kunne n komen.
● Laat het hybridesysteem niet draaien op een plaats waar sneeuw de
afvoer van de uitlaatgassen zou kunnen hinderen. Als sneeuw de afvoer
van uitlaatgassen hindert wanneer het hybridesysteem in werking is, kun-
nen er uitlaatgassen in de auto terechtkomen.
■ Uitlaatpijp
Het uitlaatsysteem dient regelmatig te worden gecontroleerd. La at uw auto
nakijken en repareren door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
bij gaten of scheuren als gevolg van corrosie of beschadigingen aan verbin-
dingsstukken, of bij een abnormaal geluid aan het uitlaatsystee m.
AURIS_HV_OM_Europe_OM12M49E.book Page 71 Wednesday, October 4, 2017 6:32 PM

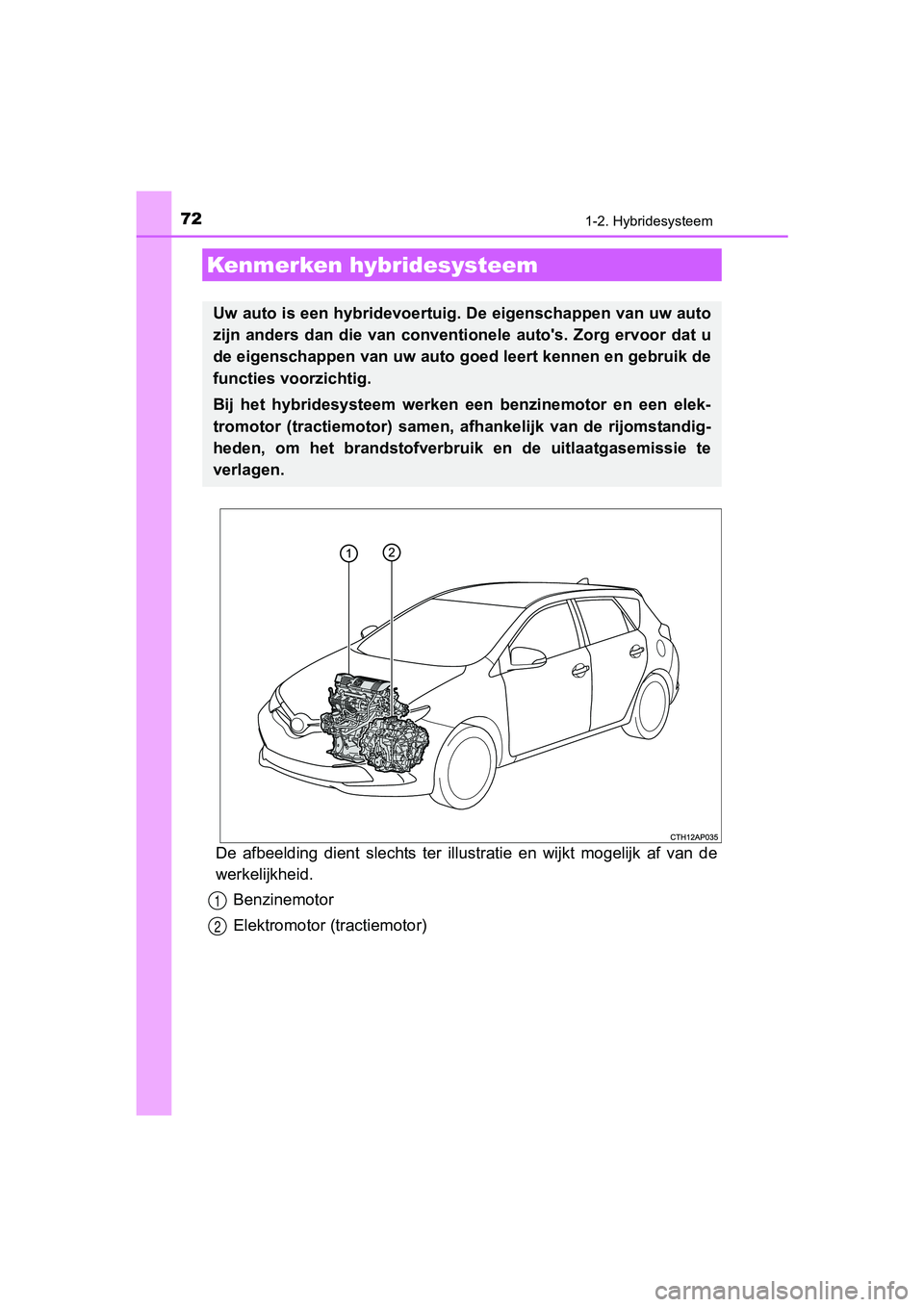

72
UK AURIS_HV_HB_EE (OM12M49E)
1-2. Hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Benzinemotor
Elektromotor (tractiemotor)
Kenmerken hybridesysteem
Uw auto is een hybridevoertuig. De eigenschappen van uw auto
zijn anders dan die van conventi onele auto's. Zorg ervoor dat u
de eigenschappen van uw auto goed leert kennen en gebruik de
functies voorzichtig.
Bij het hybridesysteem werken een benzinemotor en een elek-
tromotor (tractiemotor) samen, afhankelijk van de rijomstandig-
heden, om het brandstofverbrui k en de uitlaatgasemissie te
verlagen.
1
2
AURIS_HV_OM_Europe_OM12M49E.boo k Page 72 Wednesday, October 4, 2017 6:32 PM

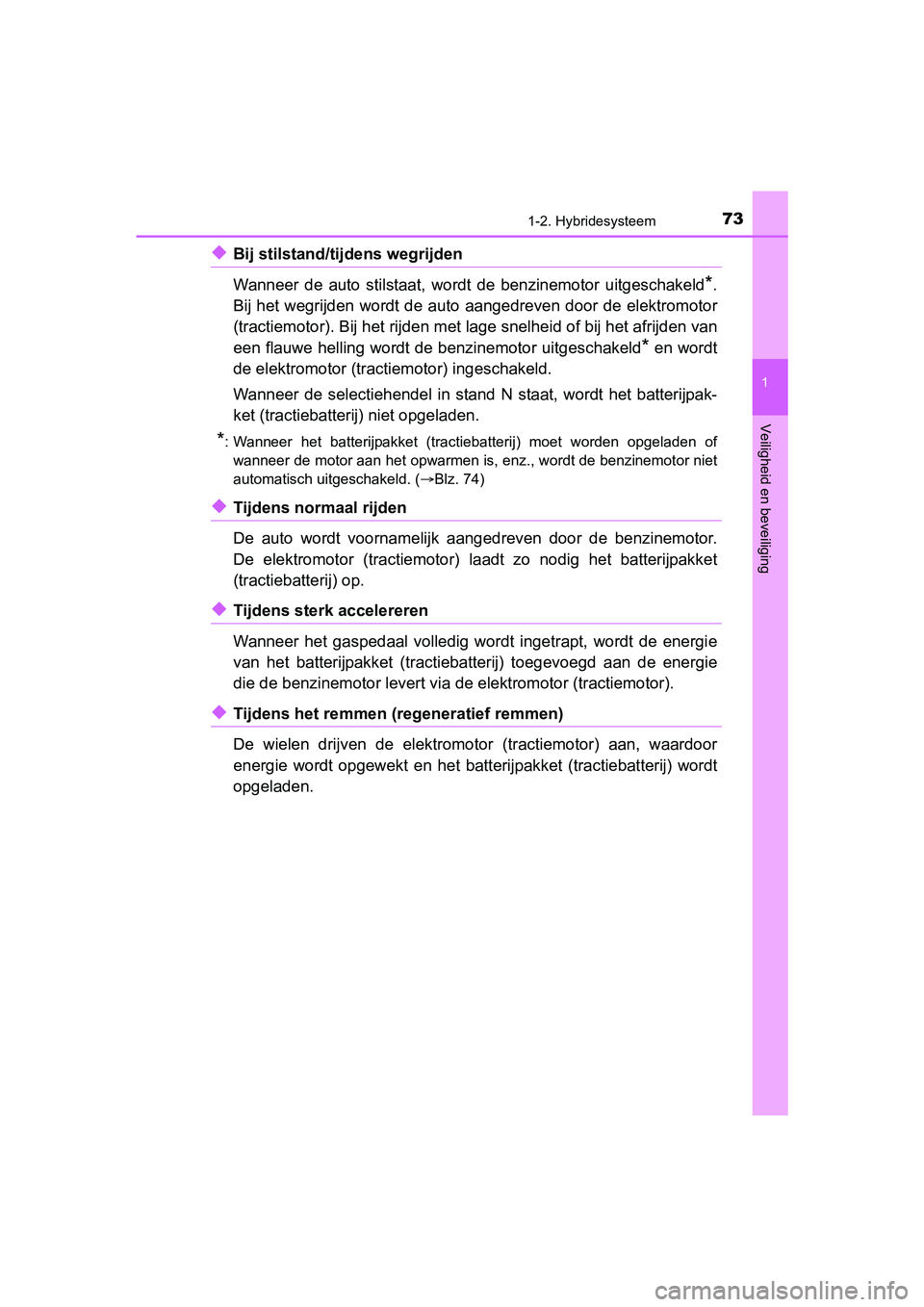

731-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12M49E)
◆Bij stilstand/tijdens wegrijden
Wanneer de auto stilstaat, wordt de benzinemotor uitgeschakeld
*.
Bij het wegrijden wordt de auto aangedreven door de elektromoto r
(tractiemotor). Bij het rijden met lage snelheid of bij het afr ijden van
een flauwe helling wordt de b enzinemotor uitgeschakeld
* en wordt
de elektromotor (tractie motor) ingeschakeld.
Wanneer de selectiehendel in stand N staat, wordt het batterijp ak-
ket (tractiebatterij) niet opgeladen.
*: Wanneer het batterijpakket (tractiebatterij) moet worden opgel aden of
wanneer de motor aan het opwarmen is, enz., wordt de benzinemot or niet
automatisch uitgeschakeld. ( Blz. 74)
◆Tijdens normaal rijden
De auto wordt voornamelijk aangedreven door de benzinemotor.
De elektromotor (tractiemotor) laadt zo nodig het batterijpakke t
(tractiebatterij) op.
◆Tijdens sterk accelereren
Wanneer het gaspedaal volledig wordt ingetrapt, wordt de energi e
van het batterijpakket (tractiebatterij) toegevoegd aan de ener gie
die de benzinemotor levert via de elektromotor (tractiemotor).
◆Tijdens het remmen ( regeneratief remmen)
De wielen drijven de elektromotor (tractiemotor) aan, waardoor
energie wordt opgewekt en het ba tterijpakket (tractiebatterij) wordt
opgeladen.
AURIS_HV_OM_Europe_OM12M49E.boo k Page 73 Wednesday, October 4, 2017 6:32 PM

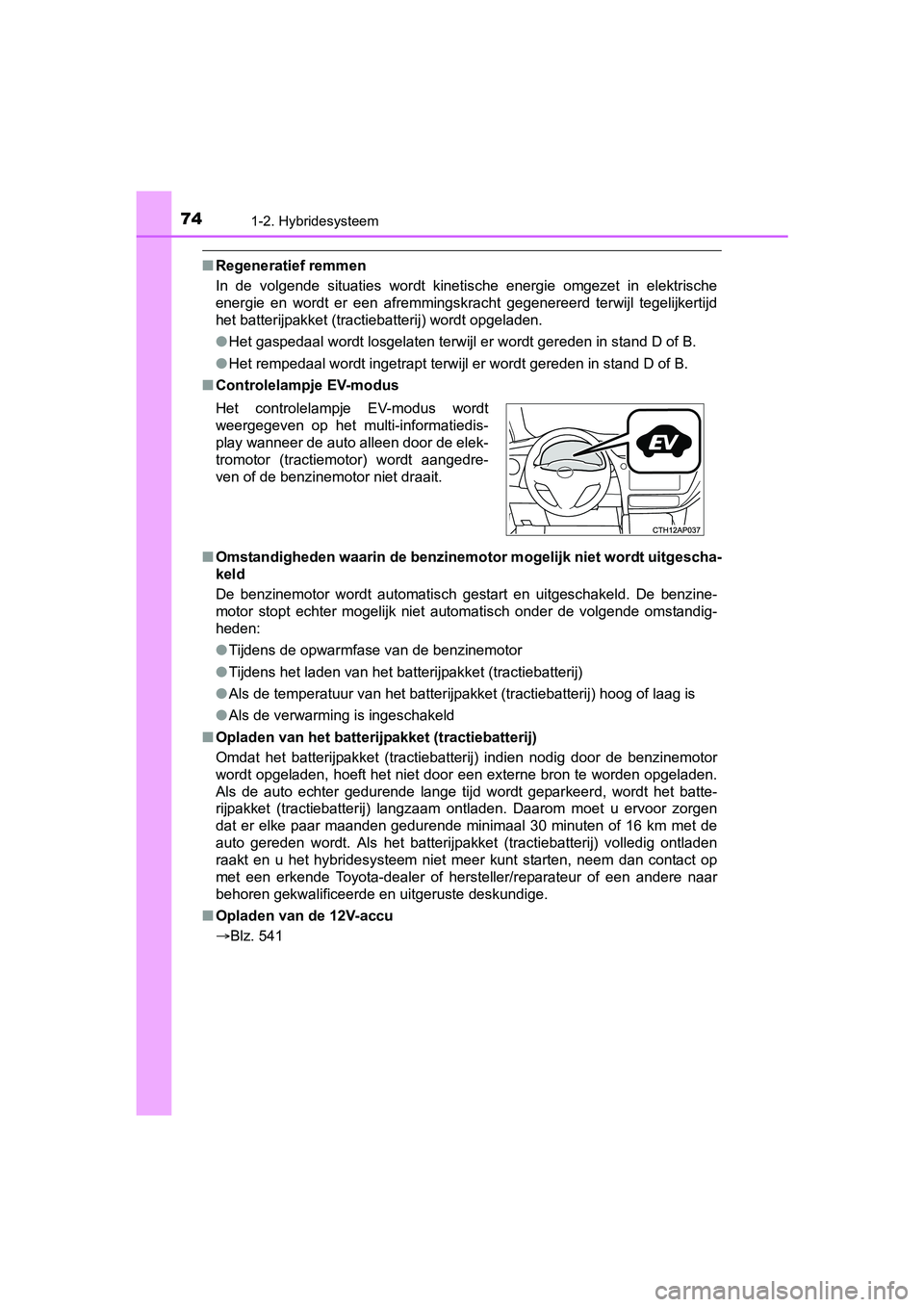

741-2. Hybridesysteem
UK AURIS_HV_HB_EE (OM12M49E)
■Regeneratief remmen
In de volgende situaties wordt kinetische energie omgezet in elektrische
energie en wordt er een afremmingskracht gegenereerd terwijl tegelijkertijd
het batterijpakket (tractiebatterij) wordt opgeladen.
●Het gaspedaal wordt losgelaten terwijl er wordt gereden in stan d D of B.
● Het rempedaal wordt ingetrapt terwijl er wordt gereden in stand D of B.
■ Controlelampje EV-modus
■ Omstandigheden waarin de benzinemotor mogelijk niet wordt uitge scha-
keld
De benzinemotor wordt automatisch gestart en uitgeschakeld. De benzine-
motor stopt echter mogelijk niet automatisch onder de volgende omstandig-
heden:
● Tijdens de opwarmfase van de benzinemotor
● Tijdens het laden van het batterijpakket (tractiebatterij)
● Als de temperatuur van het batterijpakket (tractiebatterij) hoo g of laag is
● Als de verwarming is ingeschakeld
■ Opladen van het batterijpakket (tractiebatterij)
Omdat het batterijpakket (tractiebatterij) indien nodig door de benzinemotor
wordt opgeladen, hoeft het niet door een externe bron te worden opgeladen.
Als de auto echter gedurende lange tijd wordt geparkeerd, wordt het batte-
rijpakket (tractiebatterij) langzaam ontladen. Daarom moet u ervoor zorgen
dat er elke paar maanden gedurende minimaal 30 minuten of 16 km met de
auto gereden wordt. Als het batterijpakket (tractiebatterij) vo lledig ontladen
raakt en u het hybridesysteem niet meer kunt starten, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Opladen van de 12V-accu
Blz. 541 Het controlelampje EV-modus wordt
weergegeven op het multi-informatiedis-
play wanneer de auto alleen door de elek-
tromotor (tractiemotor) wordt aangedre-
ven of de benzinemotor niet draait.
AURIS_HV_OM_Europe_OM12M49E.boo k Page 74 Wednesday, October 4, 2017 6:32 PM

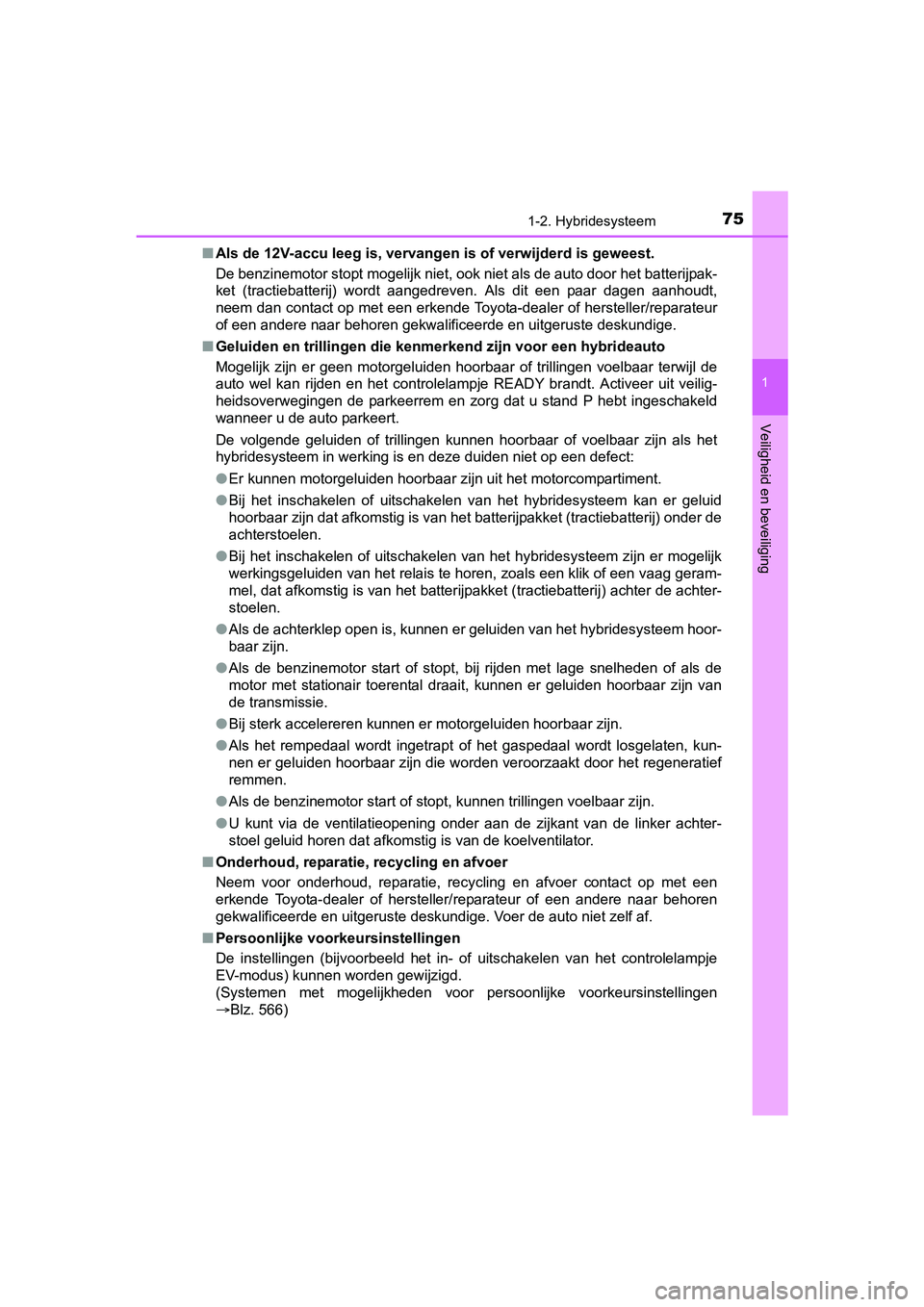

751-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12M49E)■
Als de 12V-accu leeg is, vervange n is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit een paar dagen aanhoudt,
neem dan contact op met een erkende Toyota-dealer of hersteller /reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r uit veilig-
heidsoverwegingen de parkeerrem en zorg dat u stand P hebt inge schakeld
wanneer u de auto parkeert.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Bij het inschakelen of uitschakelen van het hybridesysteem kan er geluid
hoorbaar zijn dat afkomstig is van het batterijpakket (tractieb atterij) onder de
achterstoelen.
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van het relais te horen, zoals een klik of een vaag geram-
mel, dat afkomstig is van het batterijpakket (tractiebatterij) achter de achter-
stoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesy steem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgel aten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● U kunt via de ventilatieopening onder aan de zijkant van de lin ker achter-
stoel geluid horen dat afkomstig is van de koelventilator.
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld het in- of uitschakelen van het controlelampje
EV-modus) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
Blz. 566)
AURIS_HV_OM_Europe_OM12M49E.boo k Page 75 Wednesday, October 4, 2017 6:32 PM

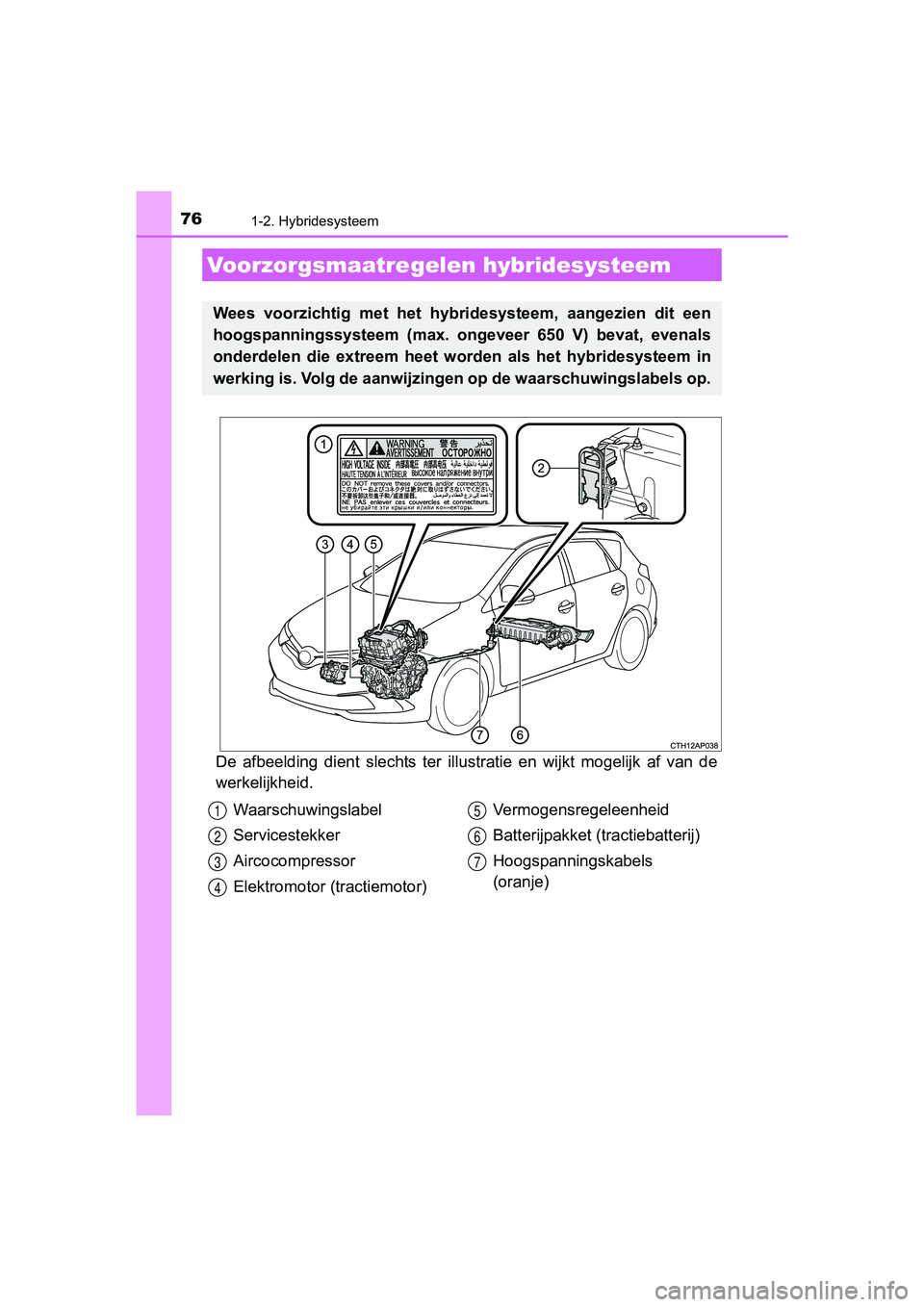

761-2. Hybridesysteem
UK AURIS_HV_HB_EE (OM12M49E)
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybr idesysteem, aangezien dit een
hoogspanningssysteem (max. ongeveer 650 V) bevat, evenals
onderdelen die extreem heet worden als het hybridesysteem in
werking is. Volg de aanwijzinge n op de waarschuwingslabels op.
Waarschuwingslabel
Servicestekker
Aircocompressor
Elektromotor (tractiemotor) Vermogensregeleenheid
Batterijpakket (tractiebatterij)
Hoogspanningskabels
(oranje)1
2
3
4
5
6
7
AURIS_HV_OM_Europe_OM12M49E.boo
k Page 76 Wednesday, October 4, 2017 6:32 PM

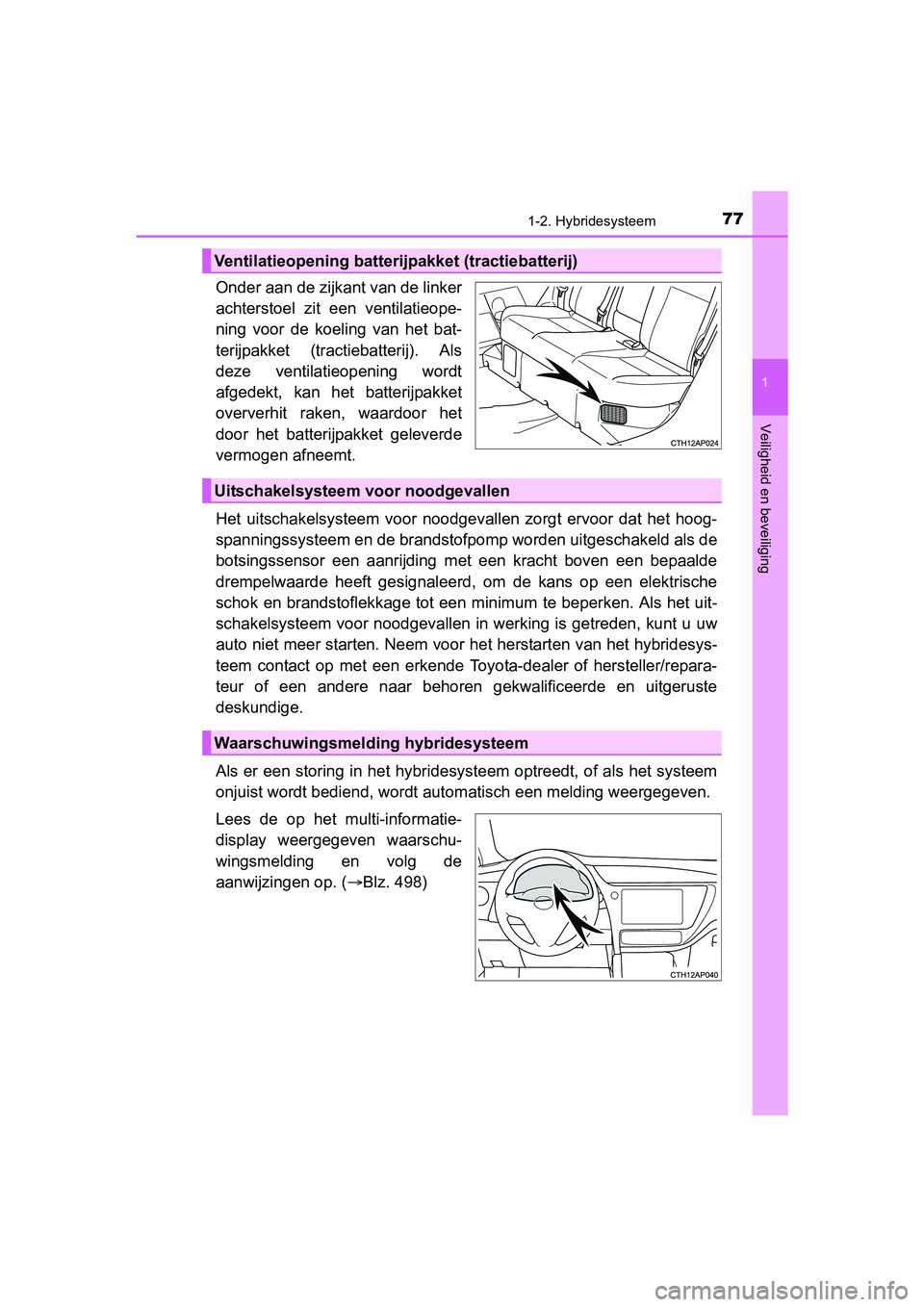

771-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12M49E)
Onder aan de zijkant van de linker
achterstoel zit een ventilatieope-
ning voor de koeling van het bat-
terijpakket (tractiebatterij). Als
deze ventilatieopening wordt
afgedekt, kan het batterijpakket
oververhit raken, waardoor het
door het batterijpakket geleverde
vermogen afneemt.
Het uitschakelsysteem voor noodgev allen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende Toyota-dealer of hersteller/rep ara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybri desysteem optreedt, of als het systeem
onjuist wordt bediend, wordt aut omatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de
aanwijzingen op. ( Blz. 498)
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem v oor noodgevallen
Waarschuwingsmeld ing hybridesysteem
AURIS_HV_OM_Europe_OM12M49E.boo k Page 77 Wednesday, October 4, 2017 6:32 PM

781-2. Hybridesysteem
UK AURIS_HV_HB_EE (OM12M49E)

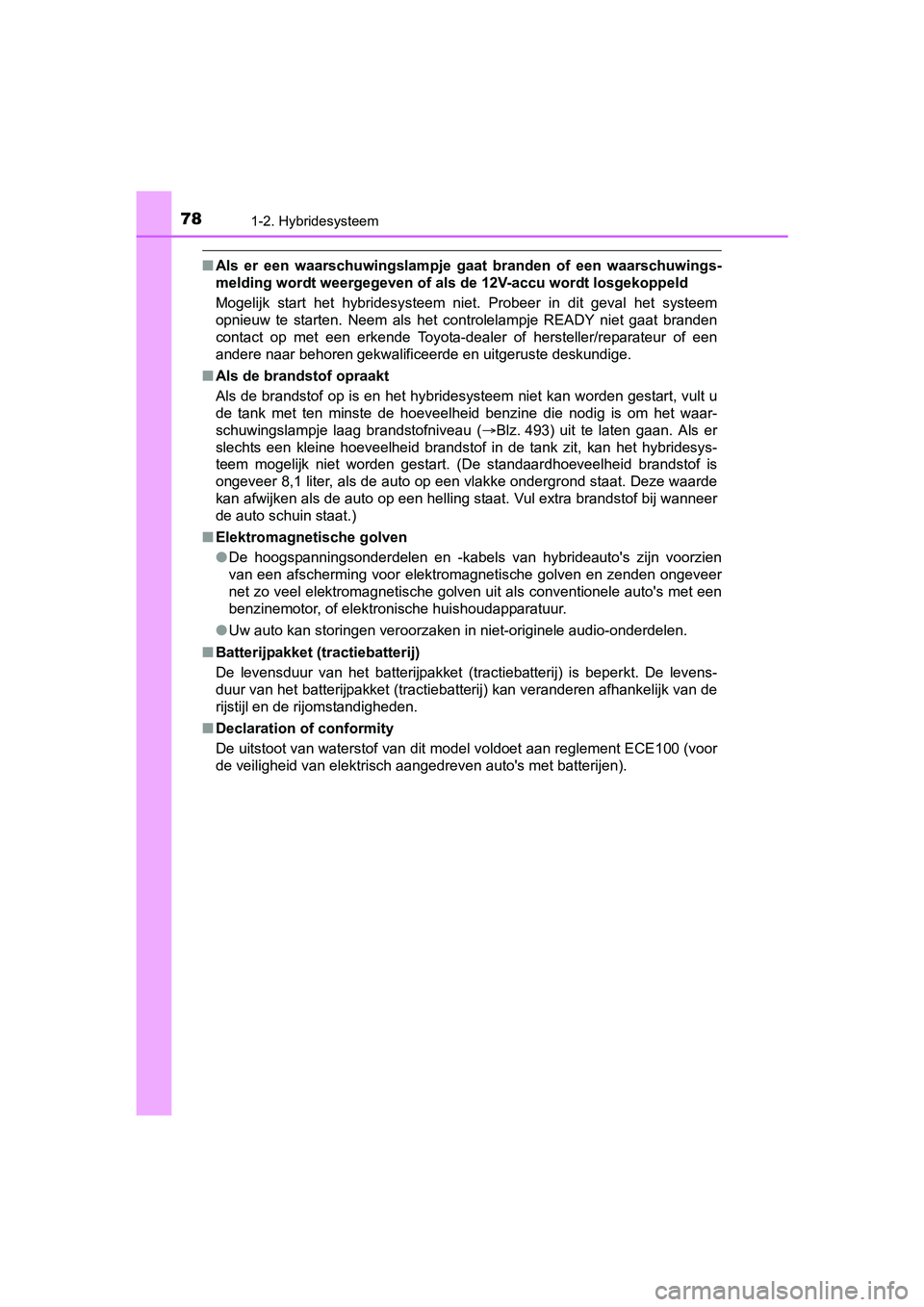

■Als er een waarschuwingslampje g aat branden of een waarschuwings-
melding wordt weergegeven of a ls de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval he t systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparate ur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden ge start, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om h et waar-
schuwingslampje laag brandstofniveau (Blz. 493) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan he t hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid bra ndstof is
ongeveer 8,1 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul extra brandstof bij wanneer
de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn vo orzien
van een afscherming voor elektromagnetische golven en zenden on geveer
net zo veel elektromagnetische golven uit als conventionele aut o's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onder delen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beper kt. De levens-
duur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de
rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement E CE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen) .
AURIS_HV_OM_Europe_OM12M49E.book Page 78 Wednesday, October 4, 2017 6:32 PM

791-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12M49E)

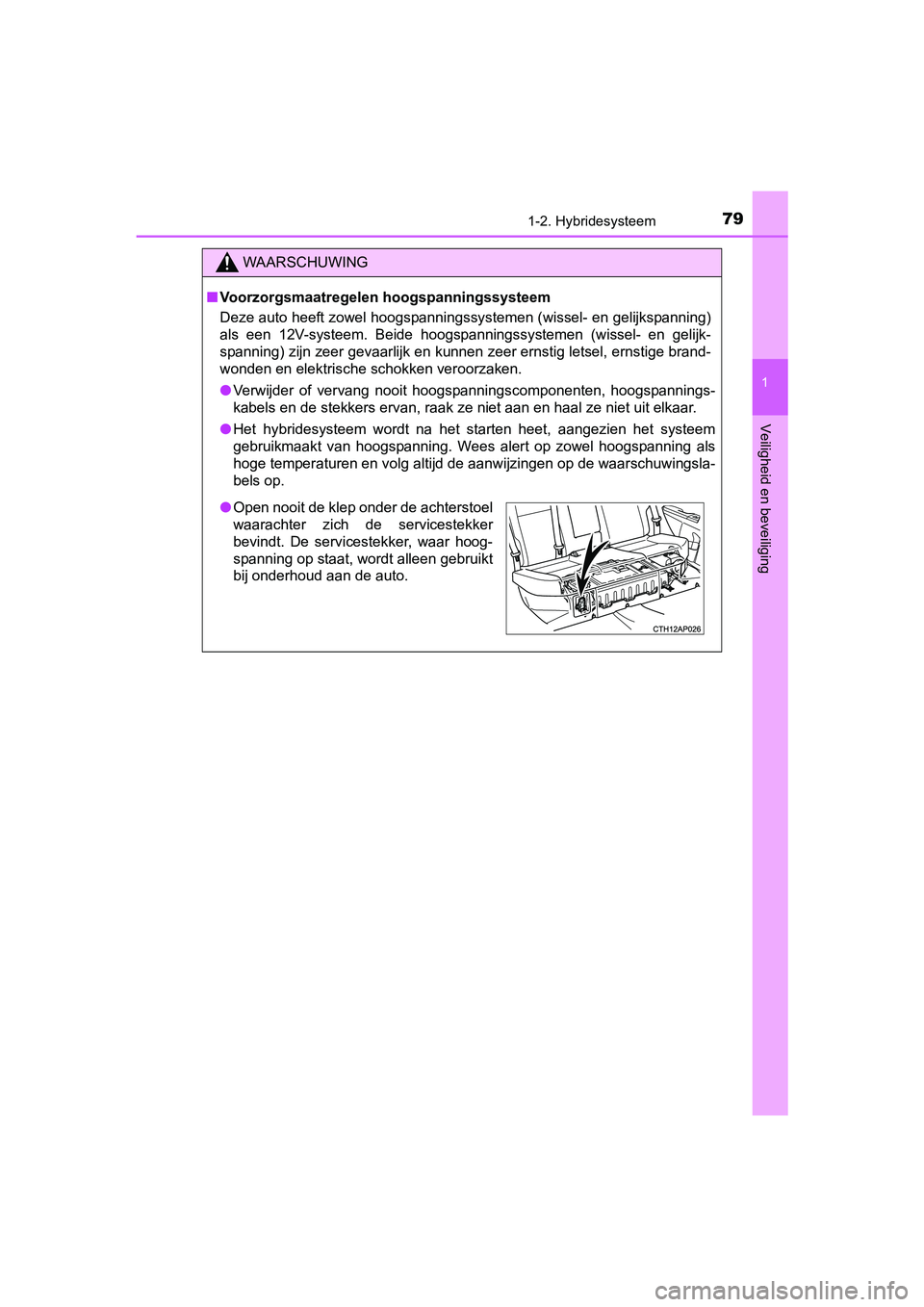

WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijks panning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en ge lijk-
spanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, e rnstige brand-
wonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanni ngs-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet u it elkaar.
● Het hybridesysteem wordt na het starten heet, aangezien het sys teem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschu wingsla-
bels op.
● Open nooit de klep onder de achterstoel
waarachter zich de servicestekker
bevindt. De servicestekker, waar hoog-
spanning op staat, wordt alleen gebruikt
bij onderhoud aan de auto.
AURIS_HV_OM_Europe_OM12M49E.boo k Page 79 Wednesday, October 4, 2017 6:32 PM

801-2. Hybridesysteem
UK AURIS_HV_HB_EE (OM12M49E)

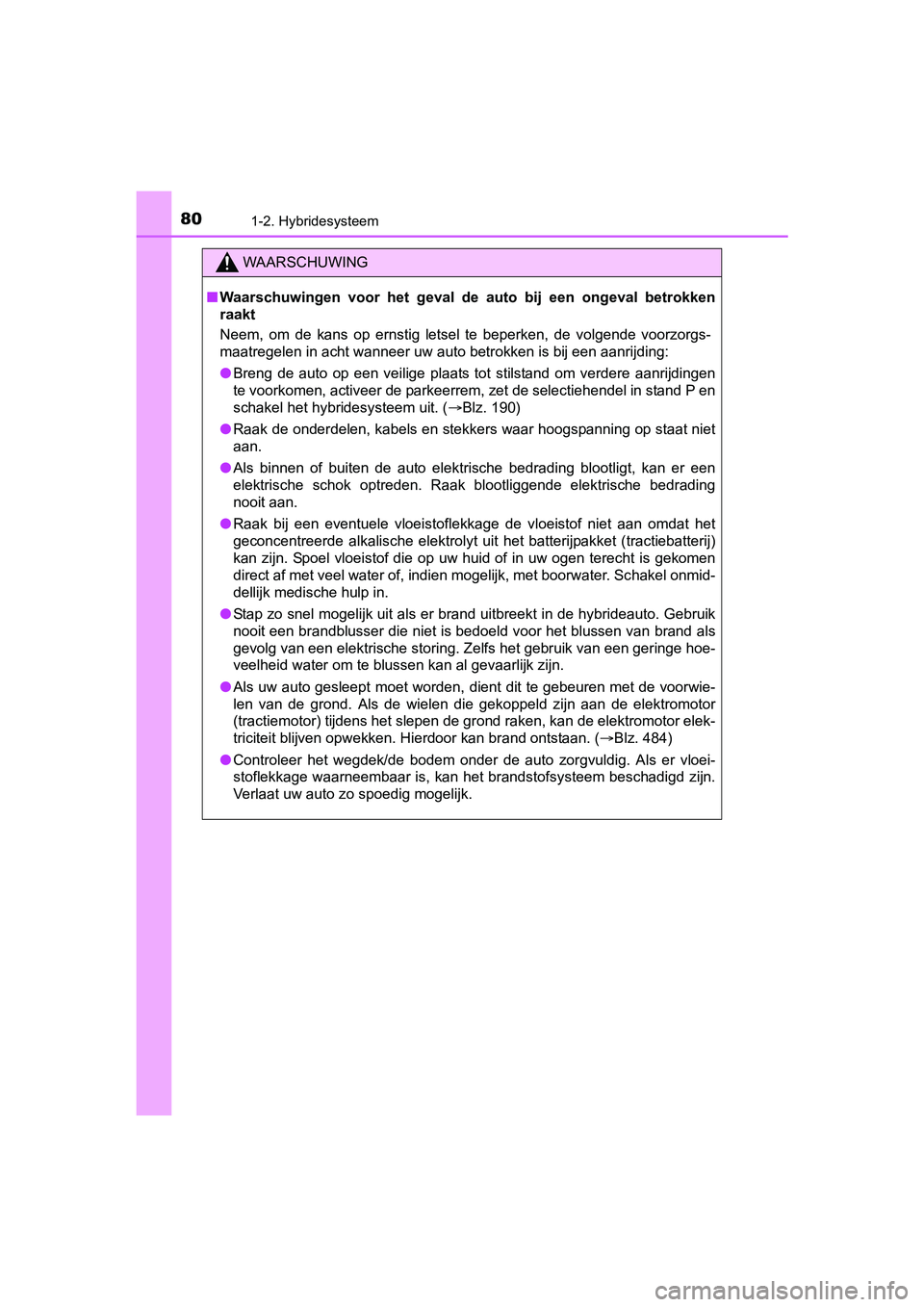

WAARSCHUWING
■Waarschuwingen voor het geval d e auto bij een ongeval betrokken
raakt
Neem, om de kans op ernstig letsel te beperken, de volgende voo rzorgs-
maatregelen in acht wanneer uw auto betrokken is bij een aanrijding:
● Breng de auto op een veilige plaats tot stilstand om verdere aanrijdingen
te voorkomen, activeer de parkeerrem, zet de selectiehendel in stand P en
schakel het hybridesysteem uit. ( Blz. 190)
● Raak de onderdelen, kabels en stekkers waar hoogspanning op sta at niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, k an er een
elektrische schok optreden. Raak blootliggende elektrische bedr ading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan o mdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (t ractiebatterij)
kan zijn. Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Sc hakel onmid-
dellijk medische hulp in.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybridea uto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een g eringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwie-
len van de grond. Als de wielen die gekoppeld zijn aan de elektromotor
(tractiemotor) tijdens het slepen de grond raken, kan de elektr omotor elek-
triciteit blijven opwekken. Hierdoor kan brand ontstaan. ( Blz. 484)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadig d zijn.
Verlaat uw auto zo spoedig mogelijk.
AURIS_HV_OM_Europe_OM12M49E.boo k Page 80 Wednesday, October 4, 2017 6:32 PM
