TOYOTA AURIS 2018 Kezelési útmutató (in Hungarian)

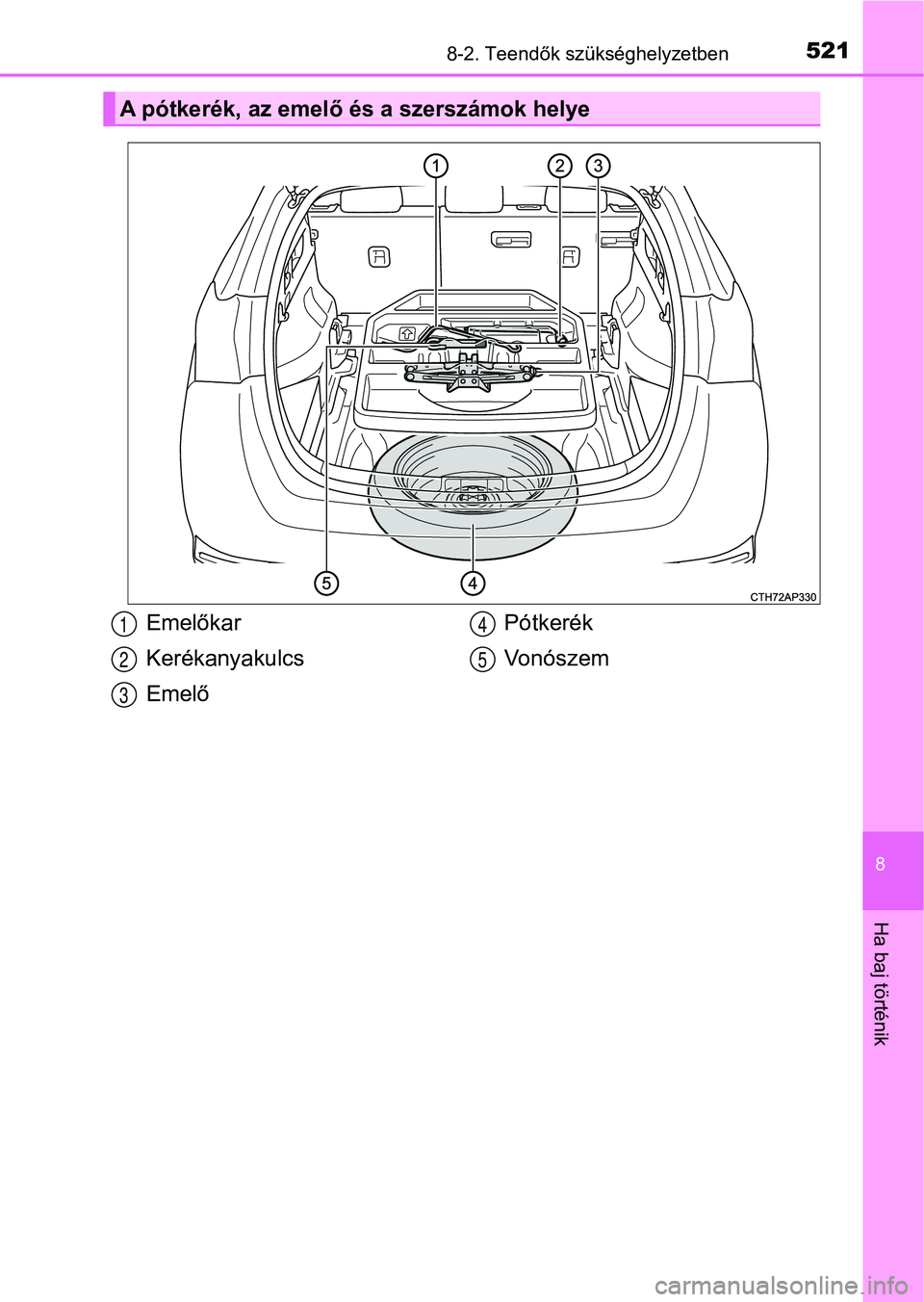

5218-2. Teendők szükséghelyzetben
8
Ha baj történik
A pótkerék, az emelő és a szerszámok helye
Emelőkar
Kerékanyakulcs
EmelőPótkerék
Vonószem1
2
3
4
5

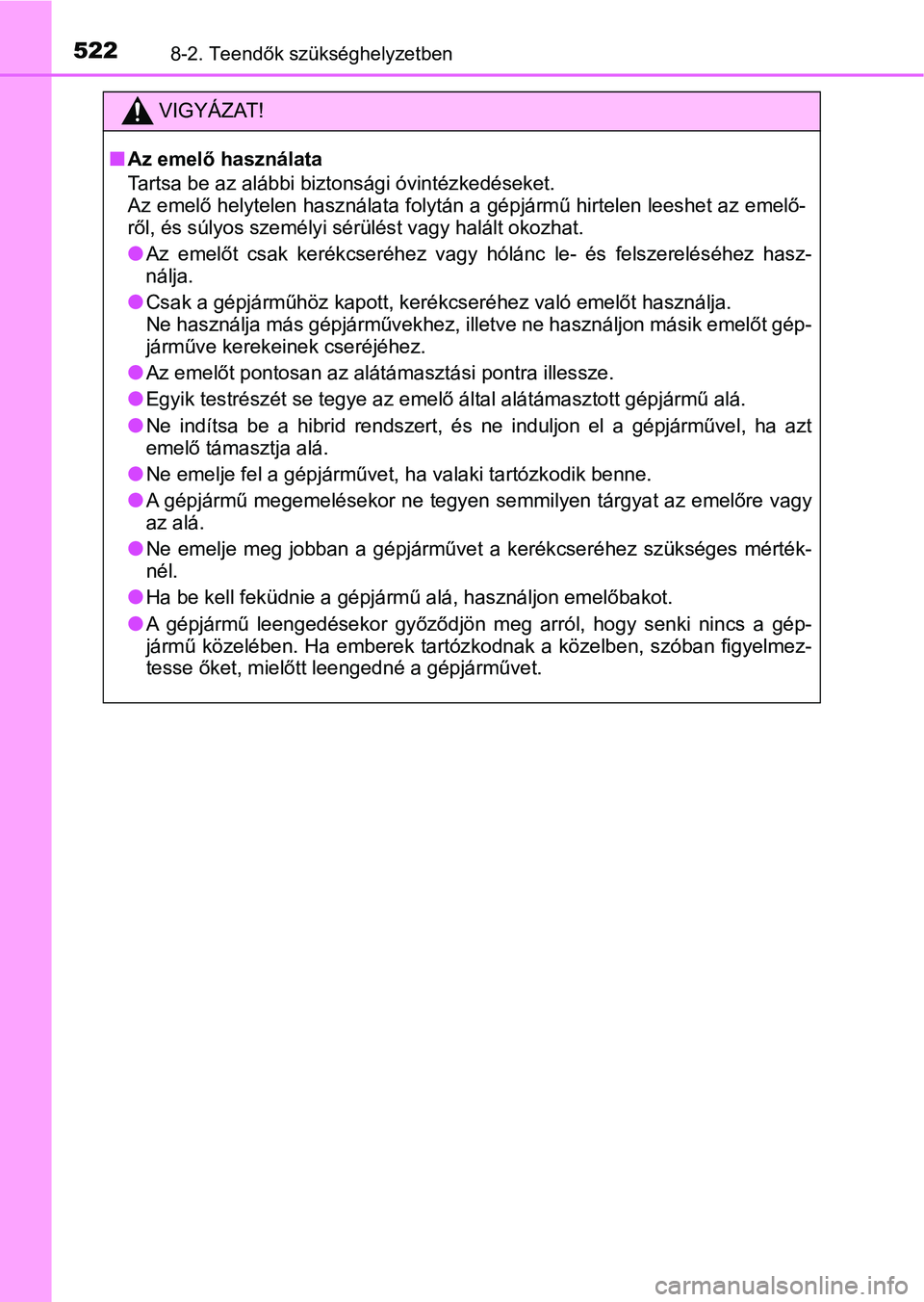

5228-2. Teendők szükséghelyzetben
VIGYÁZAT!
nAz emelő használata
Tartsa be az alábbi biztonsági óvintézkedéseket.
Az emelő helytelen használata folytán a gépjármű hirtelen leeshet az emelő-
ről, és súlyos személyi sé rülést vagy halált okozhat.
lAz emelőt csak kerékcseréhez v agy hólánc le- és felszereléséhez hasz-
nálja.
lCsak a gépjárműhöz kapott, kerékcse réhez való emelőt használja.
Ne használja más gépjárművekhez, illetve ne használjon másik emelőt gép-
járműve kerekeinek cseréjéhez.
lAz emelőt pontosan az alátámasztási pontra illessze.
lEgyik testrészét se tegye az emelő által alátámasztott gépjármű alá.
lNe indítsa be a hibrid rendszert, és ne induljon el a gépjárműv el, ha azt
emelő támasztja alá.
lNe emelje fel a gépjárművet, ha valaki tartózkodik benne.
lA gépjármű megemelésekor ne tegyen semmilyen tárgyat az emelőre vagy
az alá.
lNe emelje meg jobban a gépjárművet a kerékcseréhez szükséges mé rték-
nél.
lHa be kell feküdnie a gépjármű alá, használjon emelőbakot.
lA gépjármű leengedésekor győződjön meg arról, hogy senki nincs a gép-
jármű közelében. Ha emberek tar tózkodnak a közelben, szóban figyelmez-
tesse őket, mielőtt leengedné a gépjárművet.

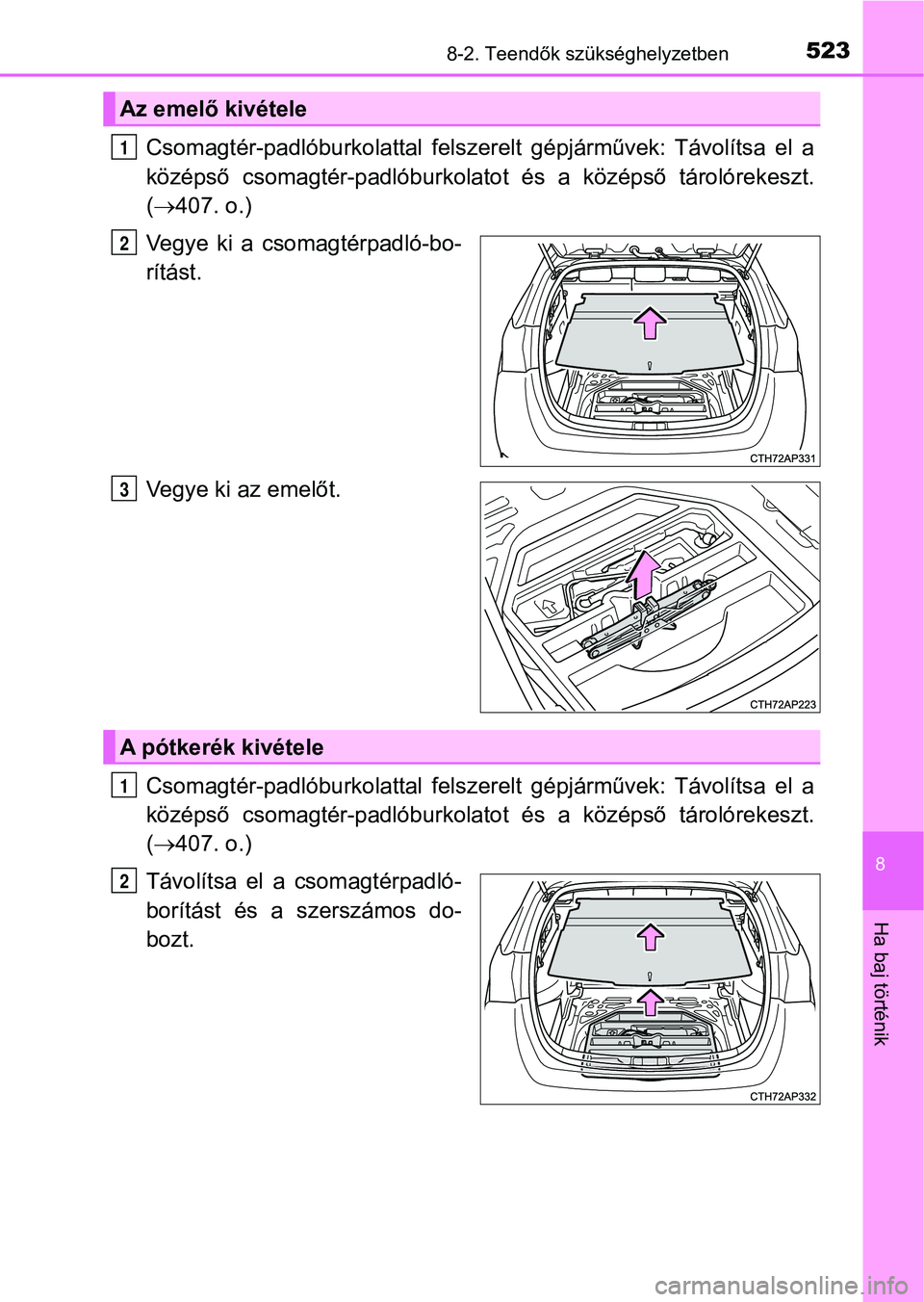

5238-2. Teendők szükséghelyzetben
8
Ha baj történik
Csomagtér-padlóburkolattal felszerelt gépjárművek: Távolítsa el a
középső csomagtér-padlóburkolato t és a középső tárolórekeszt.
(  407. o.)
Vegye ki a csomagtérpadló-bo-
rítást.
Vegye ki az emelőt.
Csomagtér-padlóburkolattal felszerelt gépjárművek: Távolítsa el a
középső csomagtér-padlóburkolato t és a középső tárolórekeszt.
(  407. o.)
Távolítsa el a csomagtérpadló-
borítást és a szerszámos do-
bozt.
Az emelő kivétele
1
2
3
A pótkerék kivétele
1
2

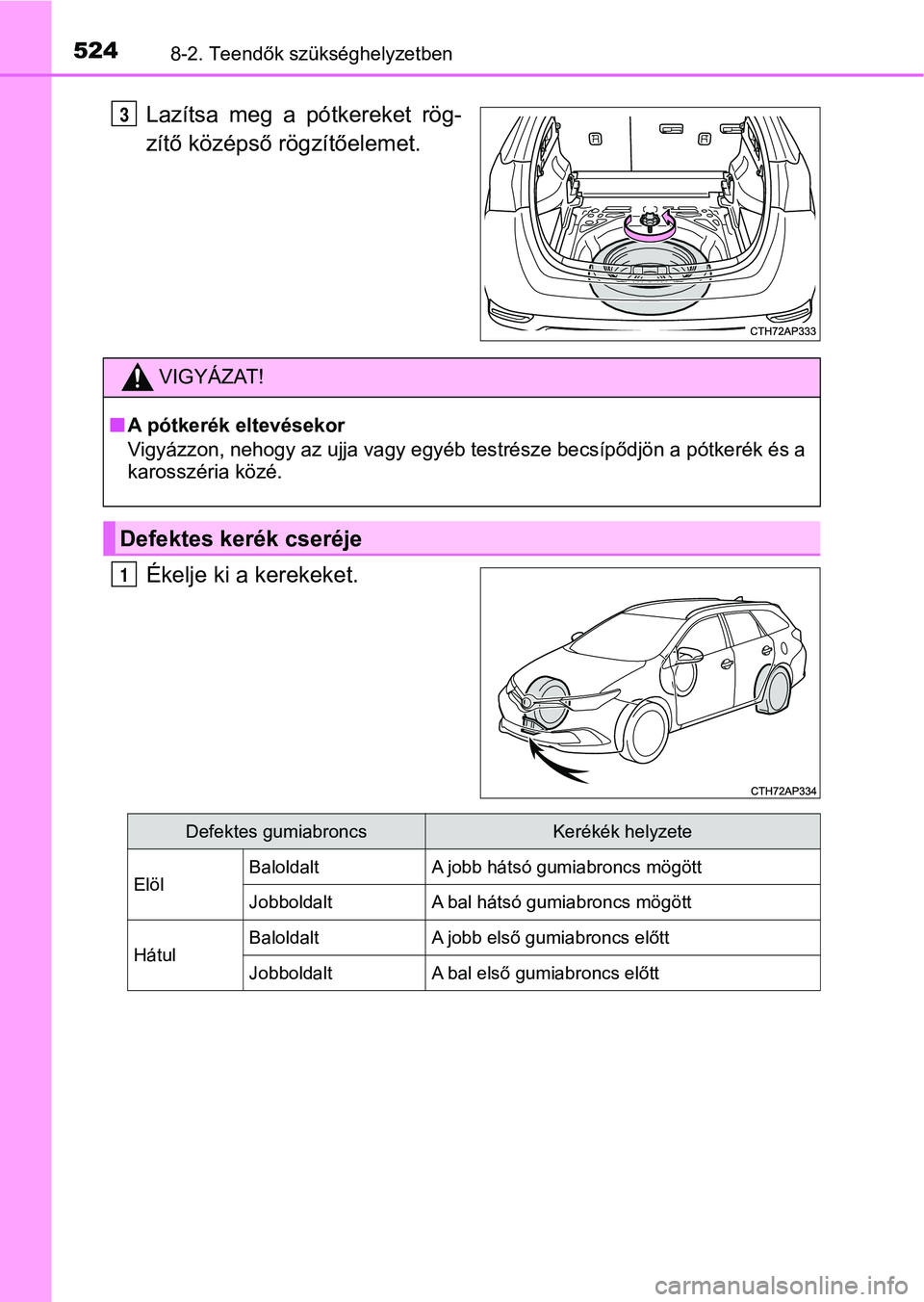

5248-2. Teendők szükséghelyzetben
Lazítsa meg a pótkereket rög-
zítő középső rögzítőelemet.
Ékelje ki a kerekeket.3
VIGYÁZAT!
nA pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb testrésze becsípődjön a pótkerék és a
karosszéria közé.
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElölBaloldaltA jobb hátsó gumiabroncs mögött
JobboldaltA bal hátsó gumiabroncs mögött
HátulBaloldaltA jobb első gumiabroncs előtt
JobboldaltA bal első gumiabroncs előtt

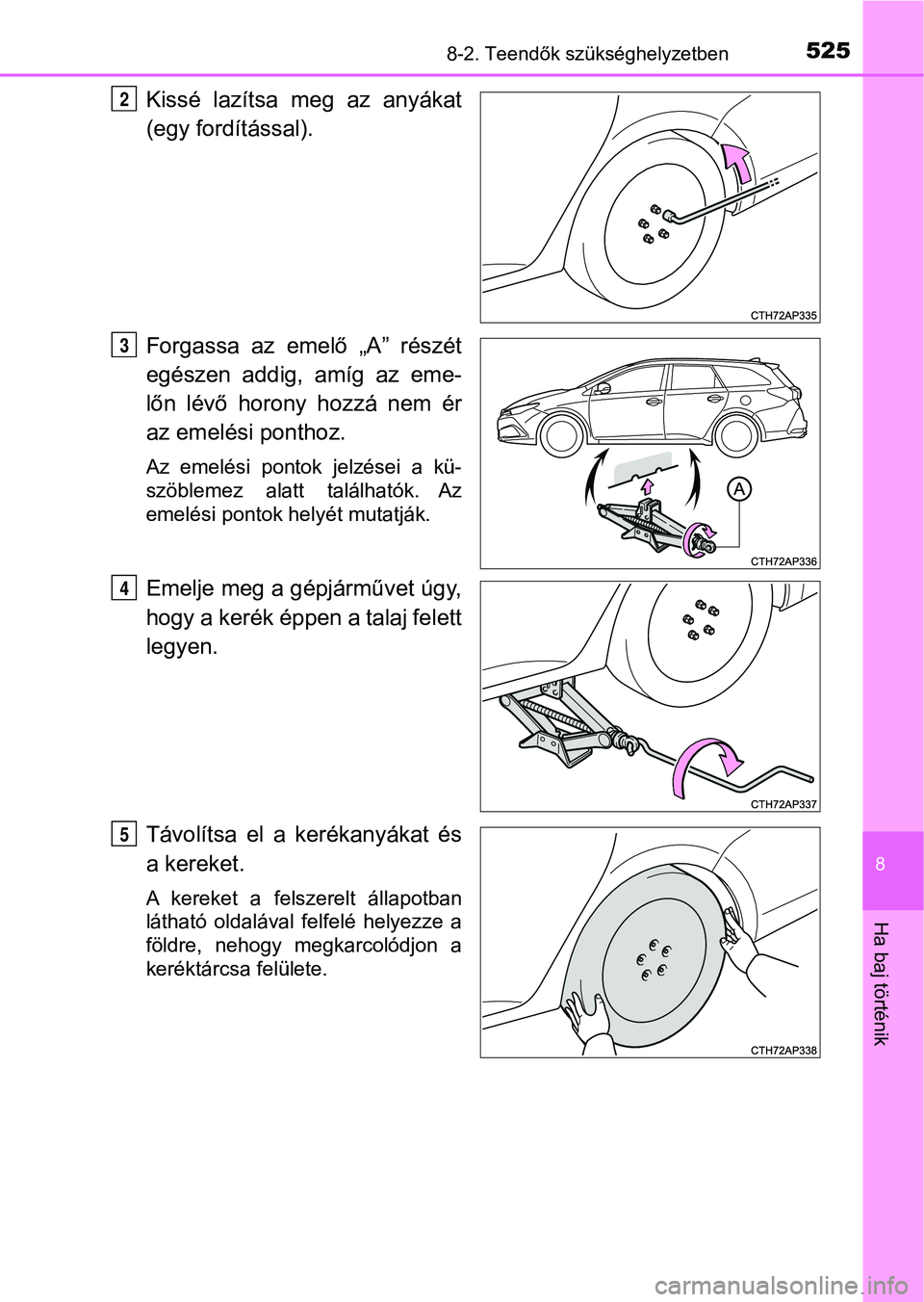

5258-2. Teendők szükséghelyzetben
8
Ha baj történik
Kissé lazítsa meg az anyákat
(egy fordítással).
Forgassa az emelő „A” részét
egészen addig, amíg az eme-
lőn lévő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
2
3
4
5

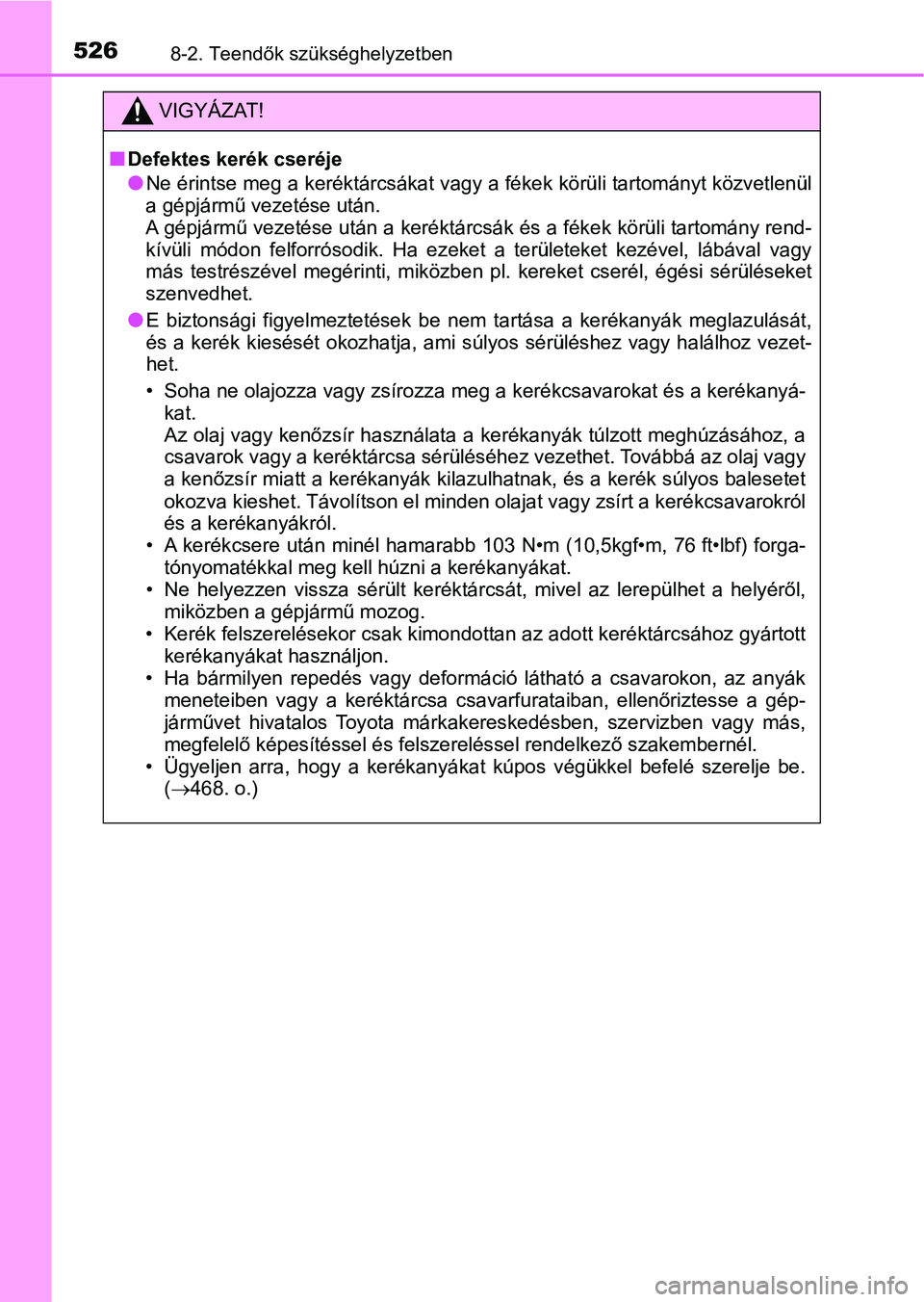

5268-2. Teendők szükséghelyzetben
VIGYÁZAT!
nDefektes kerék cseréje
lNe érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetlenül
a gépjármű vezetése után.
A gépjármű vezetése után a kerékt árcsák és a fékek körüli tartomány rend-
kívüli módon felforrósodik. Ha ezeket a területeket kezével, lá bával vagy
más testrészével megérinti, mikö zben pl. kereket cserél, égési sérüléseket
szenvedhet.
lE biztonsági figyelmeztetések be nem tartása a kerékanyák megla zulását,
és a kerék kiesését okozhatja, ami súlyos sérüléshez vagy halál hoz vezet-
het.
• Soha ne olajozza vagy zsírozza m eg a kerékcsavarokat és a kerékanyá-
kat.
Az olaj vagy kenőzsír használata a kerékanyák túlzott meghúzásá hoz, a
csavarok vagy a keréktárcsa sér üléséhez vezethet. Továbbá az ol aj vagy
a kenőzsír miatt a kerékanyák k ilazulhatnak, és a kerék súlyos balesetet
okozva kieshet. Távolítson el m inden olajat vagy zsírt a kerékcsavarokról
és a kerékanyákról.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) forga-
tónyomatékkal meg kell húzni a kerékanyákat.
• Ne helyezzen vissza sérült keréktárcsát, mivel az lerepülhet a helyéről,
miközben a gépjármű mozog.
• Kerék felszerelések or csak kimondottan az adott keréktárcsához gyártott
kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csa varfurataiban, ellenőriztesse a gép-
járművet hivatalos Toyota márk akereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberné l.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szere lje be.
( 468. o.)

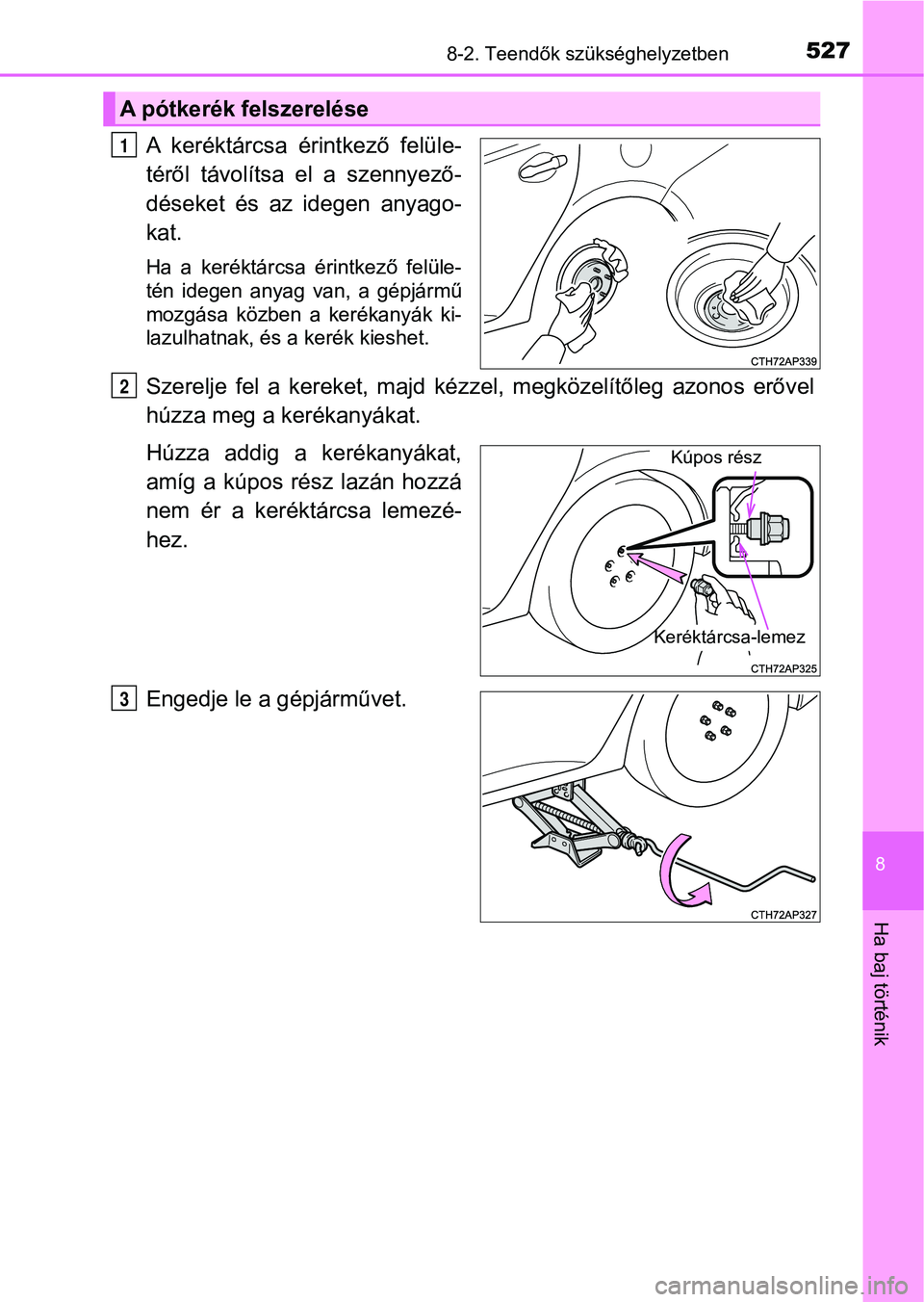

5278-2. Teendők szükséghelyzetben
8
Ha baj történik
A keréktárcsa érintkező felüle-
téről távolítsa el a szennyező-
déseket és az idegen anyago-
kat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a kereket, majd kézzel, megközelítőleg azonos erővel
húzza meg a kerékanyákat.
Húzza addig a kerékanyákat,
amíg a kúpos rész lazán hozzá
nem ér a keréktárcsa lemezé-
hez.
Engedje le a gépjárművet.
A pótkerék felszerelése
1
2
Kúpos rész
Keréktárcsa-lemez
P

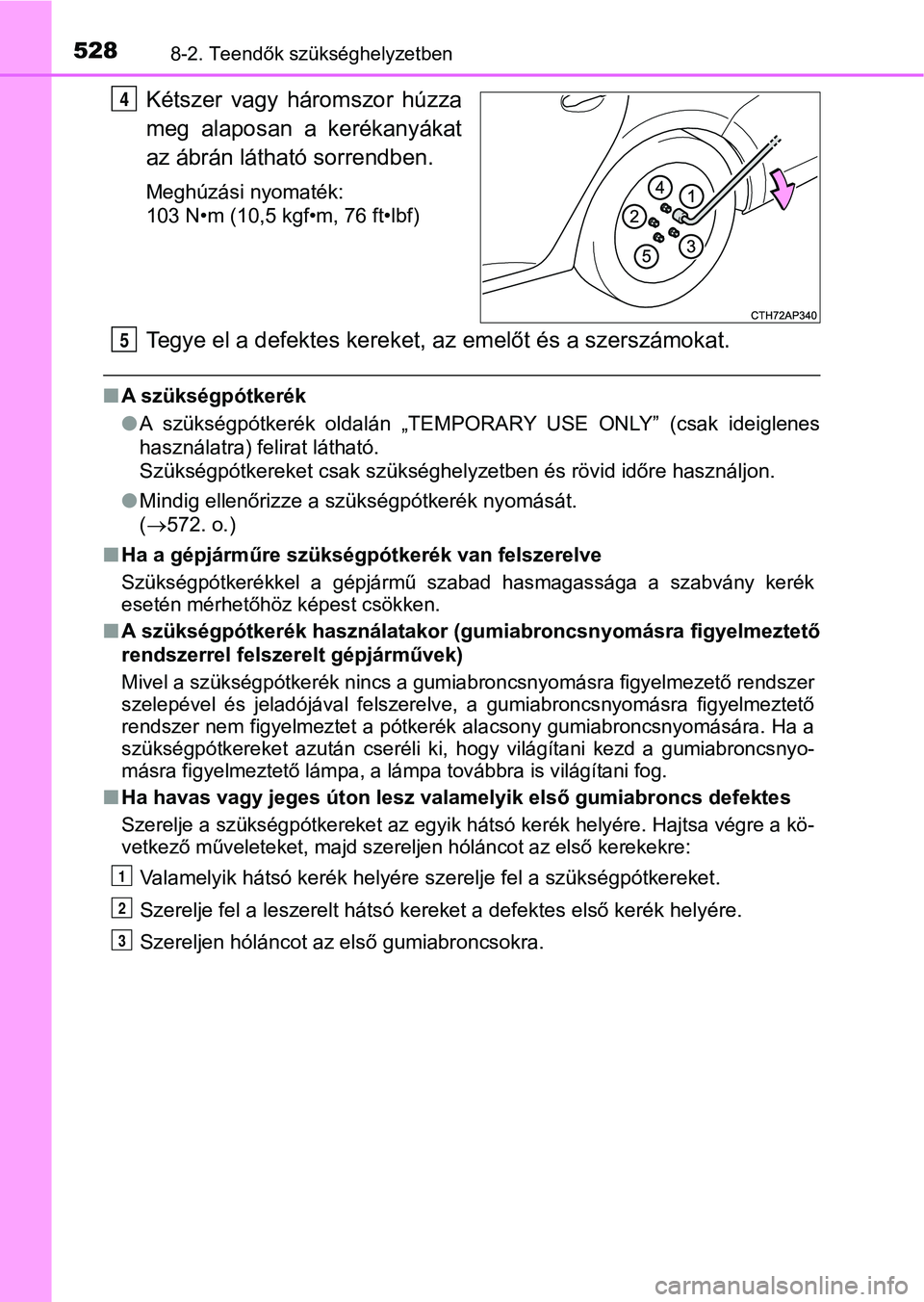

5288-2. Teendők szükséghelyzetben
Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
Tegye el a defektes kereket, az emelőt és a szerszámokat.
nA szükségpótkerék
lA szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid időre használ jon.
l Mindig ellenőrizze a szükségpótkerék nyomását.
(572. o.)
n Ha a gépjárműre szükségpó tkerék van felszerelve
Szükségpótkerékkel a gépjármű szabad hasmagassága a szabvány ke rék
esetén mérhetőhöz képest csökken.
n A szükségpótkerék használatakor ( gumiabroncsnyomásra figyelmeztető
rendszerrel felszerelt gépjárművek)
Mivel a szükségpótkerék nincs a gumiabroncsnyomásra figyelmezető rendszer
szelepével és jeladójával felsze relve, a gumiabroncsnyomásra fi gyelmeztető
rendszer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomás ára. Ha a
szükségpótkereket azután cseréli ki, hogy világítani kezd a gumiabroncsnyo-
másra figyelmeztető lámpa, a lámpa továbbra is világítani fog.
n Ha havas vagy jeges úton lesz valamelyik első gumiabroncs defek tes
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a kö-
vetkező műveleteket, majd szerelj en hóláncot az első kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a szükségpótkereket .
Szerelje fel a leszerelt hátsó kereket a defektes első kerék he lyére.
Szereljen hóláncot az első gumiabroncsokra.
4
5
1
2
3

5298-2. Teendők szükséghelyzetben
8
Ha baj történik

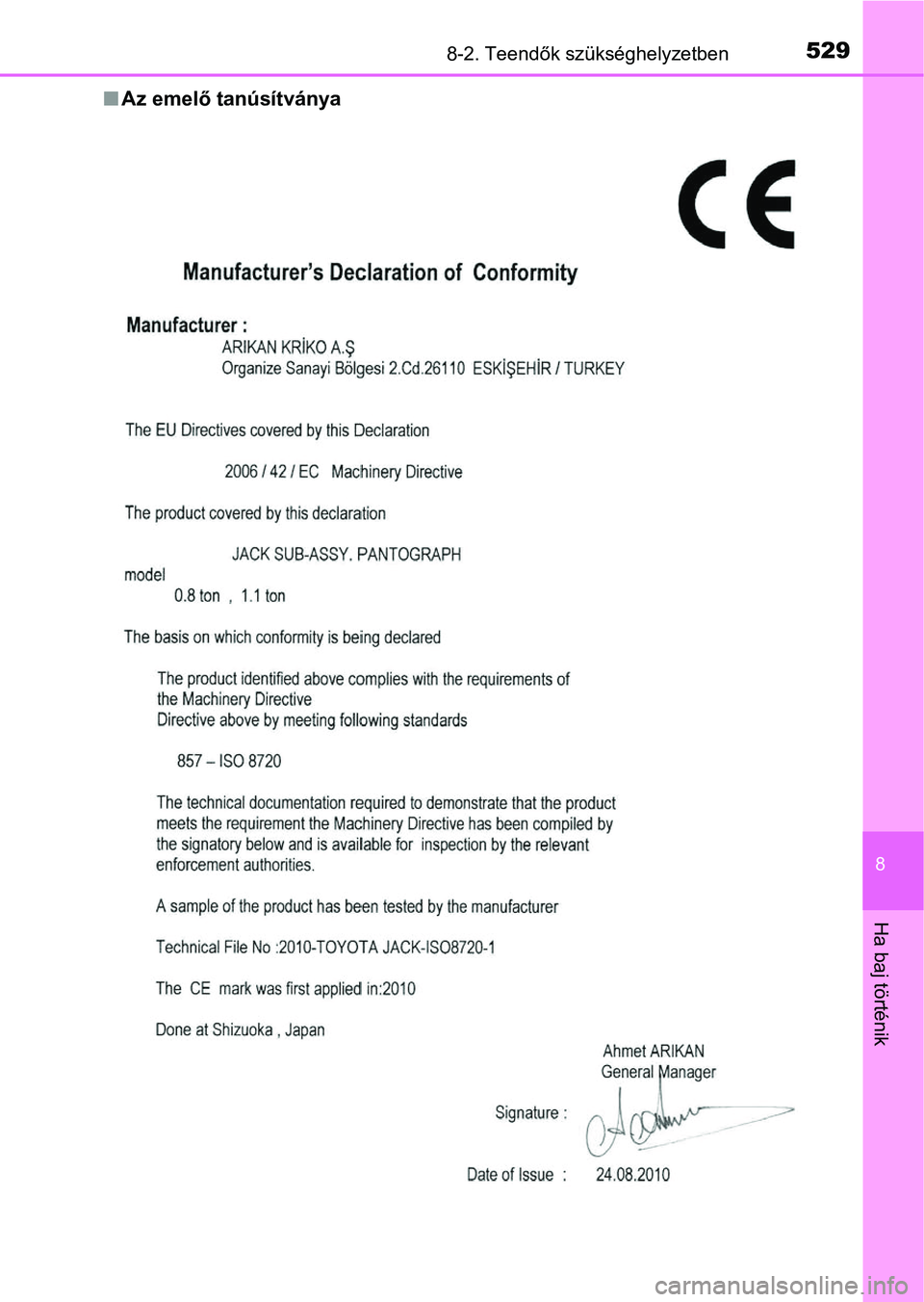

nAz emelő tanúsítványa

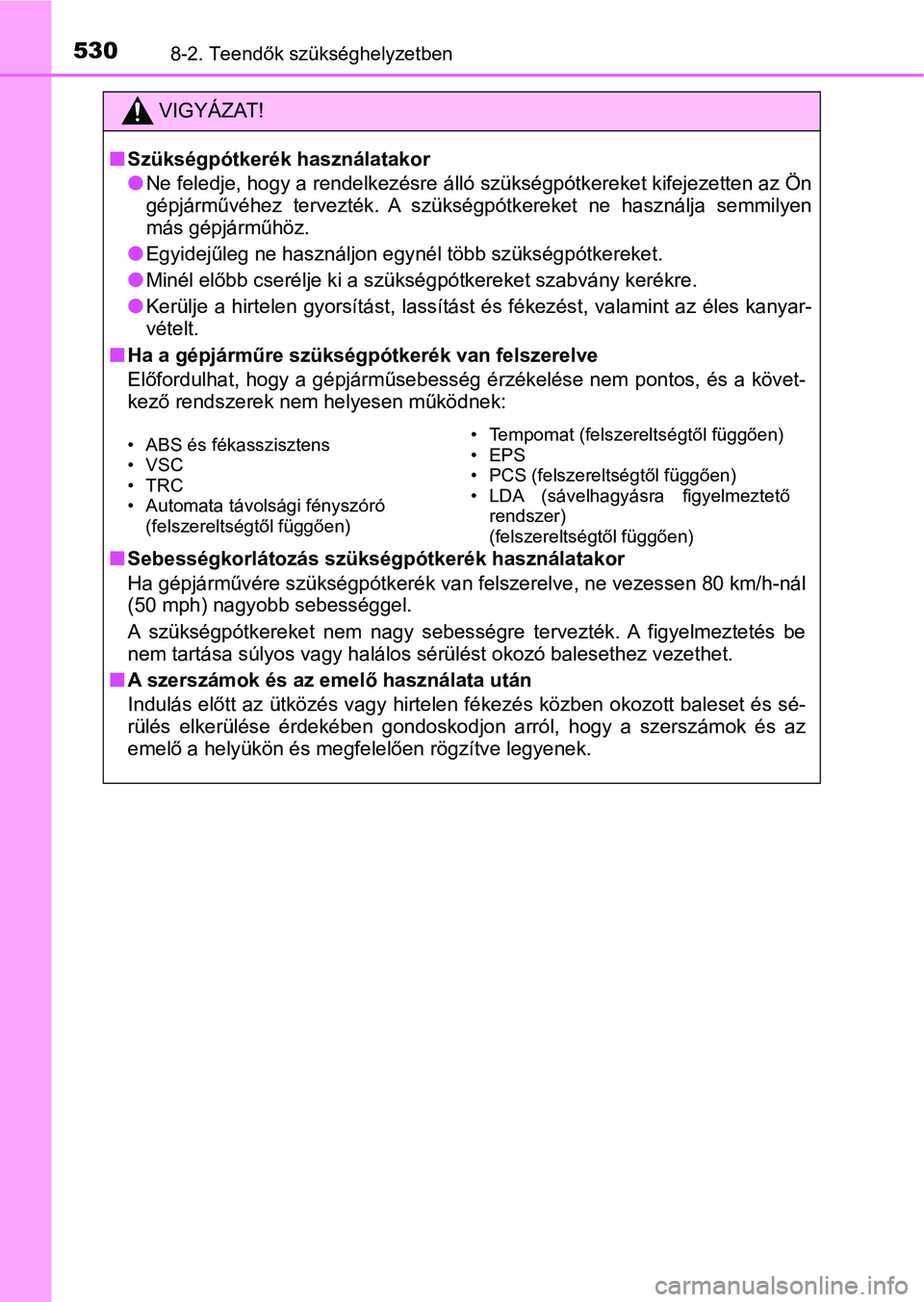

5308-2. Teendők szükséghelyzetben
VIGYÁZAT!
nSzükségpótkerék használatakor
lNe feledje, hogy a rendelkezésre álló szükségpótkereket kifejez etten az Ön
gépjárművéhez tervezték. A szükségpótkereket ne használja semmi lyen
más gépjárműhöz.
lEgyidejűleg ne használjon eg ynél több szükségpótkereket.
lMinél előbb cserélje ki a szükségpótkereket szabvány kerékre.
lKerülje a hirtelen gyorsítást, lassítást és fékezést, valamint az éles kanyar-
vételt.
nHa a gépjárműre szükségpótkerék van felszerelve
Előfordulhat, hogy a gépjárműsebes ség érzékelése nem pontos, és a követ-
kező rendszerek nem helyesen működnek:
nSebességkorlátozás szükség pótkerék használatakor
Ha gépjárművére szükségpótkerék van felszerelve, ne vezessen 80 km/h-nál
(50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy sebess égre tervezték. A figyelmeztetés be
nem tartása súlyos vagy halálos sérülést okozó balesethez vezet het.
nA szerszámok és az emelő használata után
Indulás előtt az ütközés vagy hirtelen fékezés közben okozott baleset és sé-
rülés elkerülése érdekében gondoskodjon arról, hogy a szerszámo k és az
emelő a helyükön és megfelelően rögzítve legyenek.
• ABS és fékasszisztens
•VSC
•TRC
• Automata távolsági fényszóró
(felszereltségtől függően) • Tempomat (felszereltségtől függően)
•EPS
• PCS (felszereltségtől függően)
• LDA (sávelhagyásra figyelmeztető
rendszer)
(felszereltségtől függően)
