4817-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12M50K)

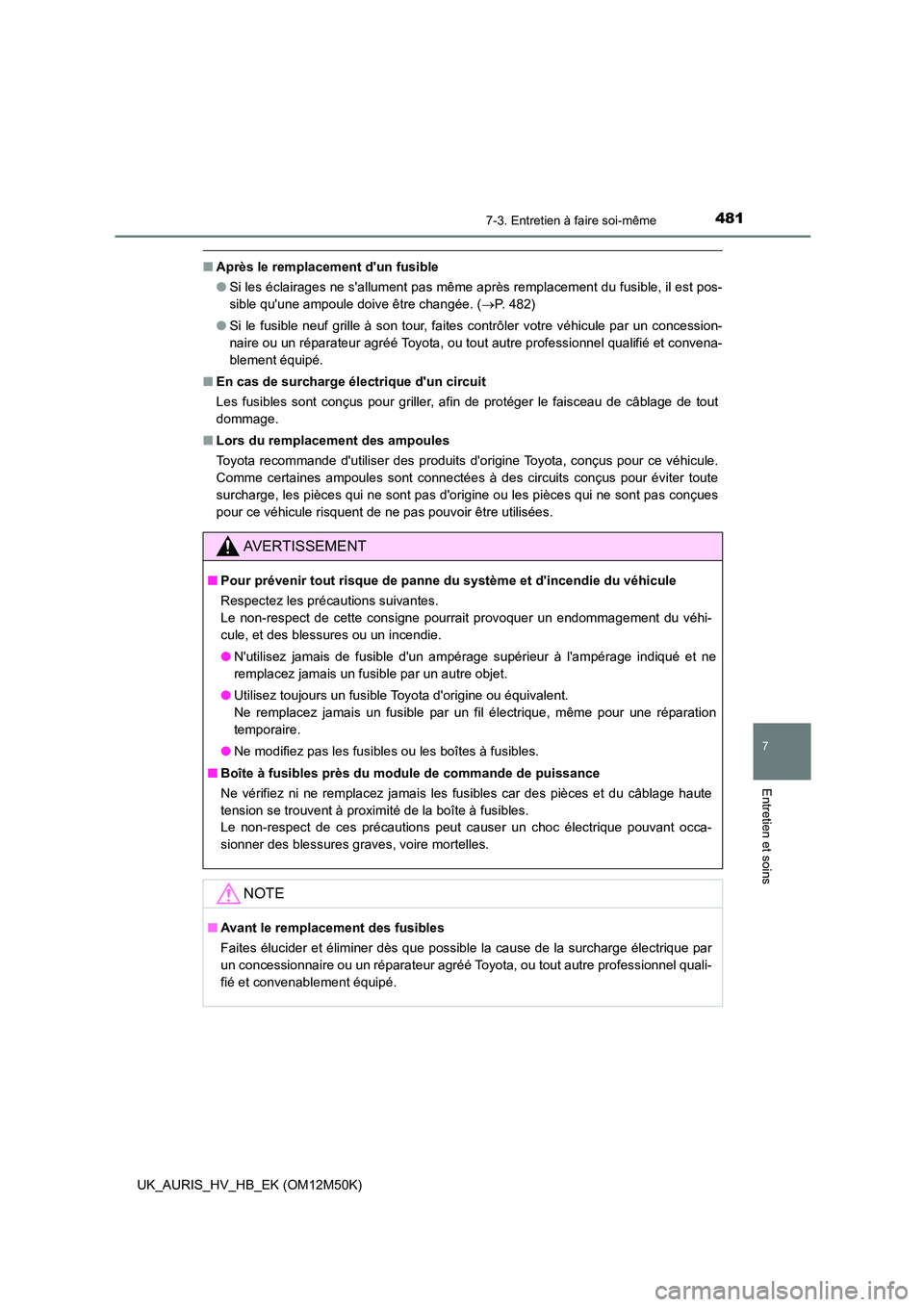

■Après le remplacement d'un fusible
● Si les éclairages ne s'allument pas même après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. ( P. 482)
● Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un concession-
naire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et convena-
blement équipé.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage de tout
dommage.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d' origine Toyota, conçus pour ce véhicule.
Comme certaines ampoules sont connectées à des circuits conçus pour éviter toute
surcharge, les pièces qui ne sont pas d'origine ou les pièces qui ne sont pas conçues
pour ce véhicule risquent de ne pas pouvoir être utilisées.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d'incendie du véhicule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué et ne
remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
■ Boîte à fusibles près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage haute
tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant occa-
sionner des blessures graves, voire mortelles.
NOTE
■ Avant le remplacement des fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel quali-
fié et convenablement équipé.

4827-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12M50K)

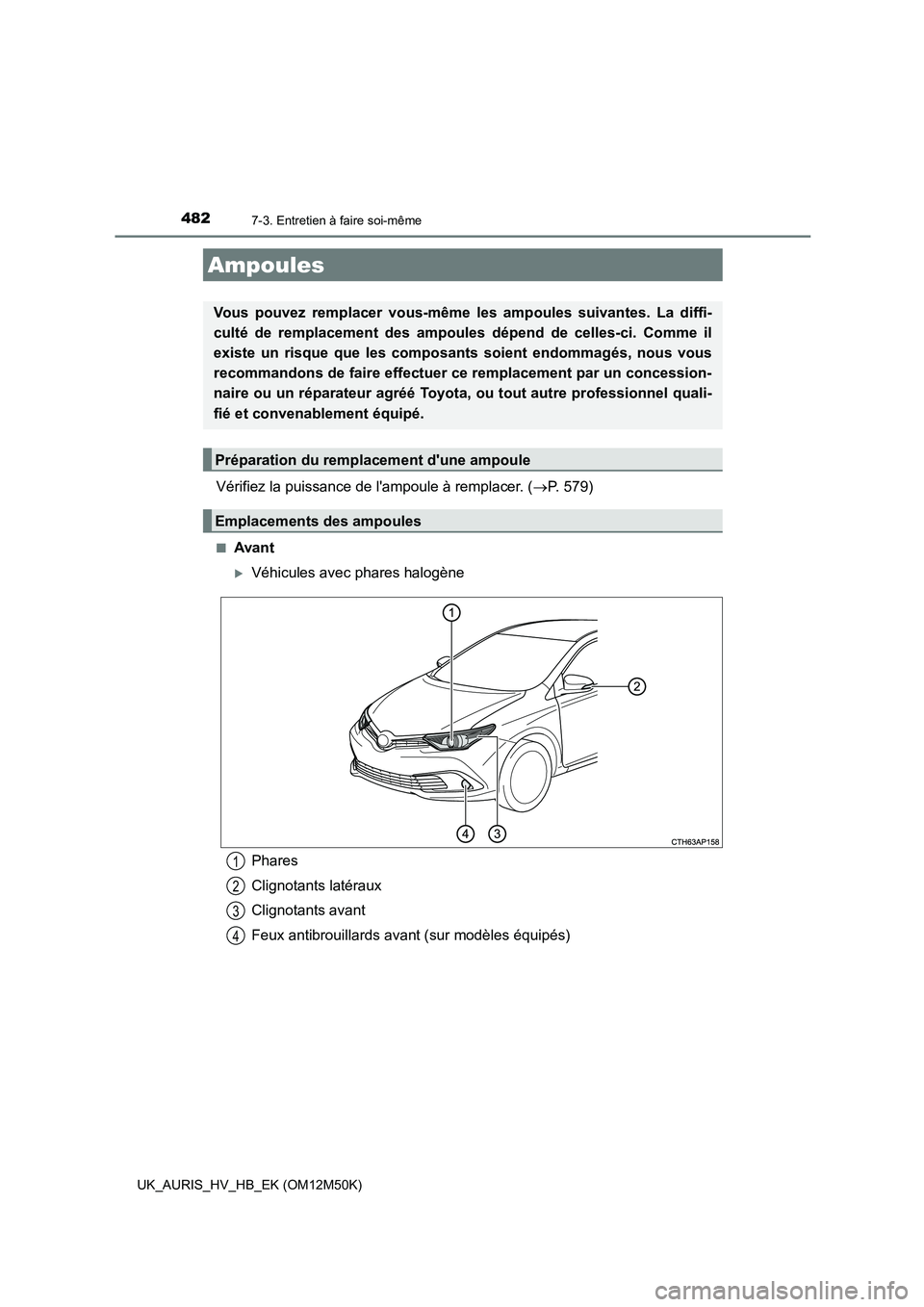

Vérifiez la puissance de l'ampoule à remplacer. (P. 579)
■Avant
Véhicules avec phares halogène
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La diffi-
culté de remplacement des ampou les dépend de celles-ci. Comme il
existe un risque que les composan ts soient endommagés, nous vous
recommandons de fair e effectuer ce remplacement par un concession-
naire ou un réparateur agréé Toyot a, ou tout autre professionnel quali-
fié et convenablement équipé.
Préparation du remp lacement d'une ampoule
Emplacements des ampoules
Phares
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)
1
2
3
4

4837-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12M50K)

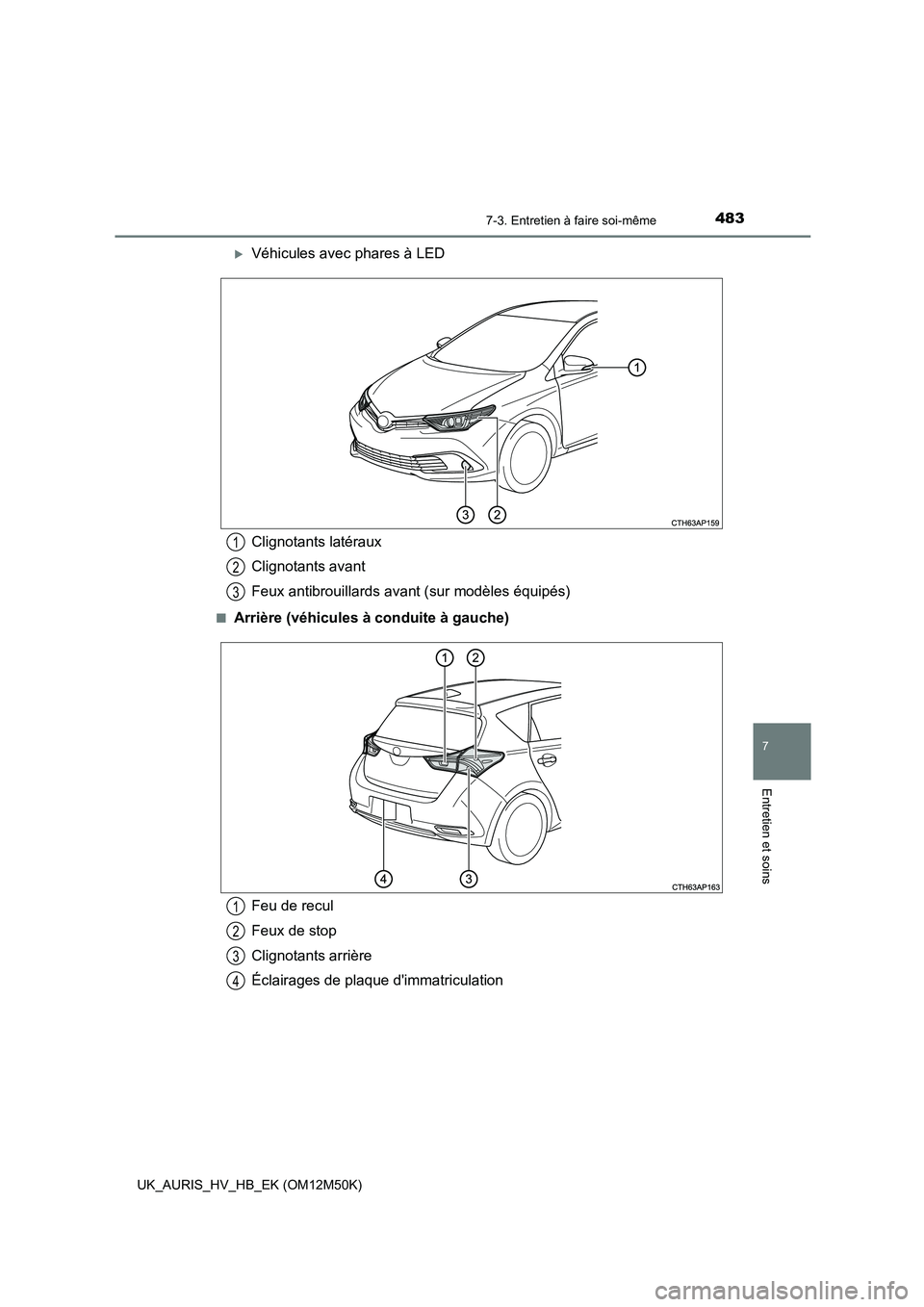

Véhicules avec phares à LED
■Arrière (véhicules à conduite à gauche)
Clignotants latéraux
Clignotants avant
Feux antibrouillards avant (sur modèles équipés)
1
2
3
Feu de recul
Feux de stop
Clignotants arrière
Éclairages de plaque d'immatriculation
1
2
3
4

4847-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12M50K)

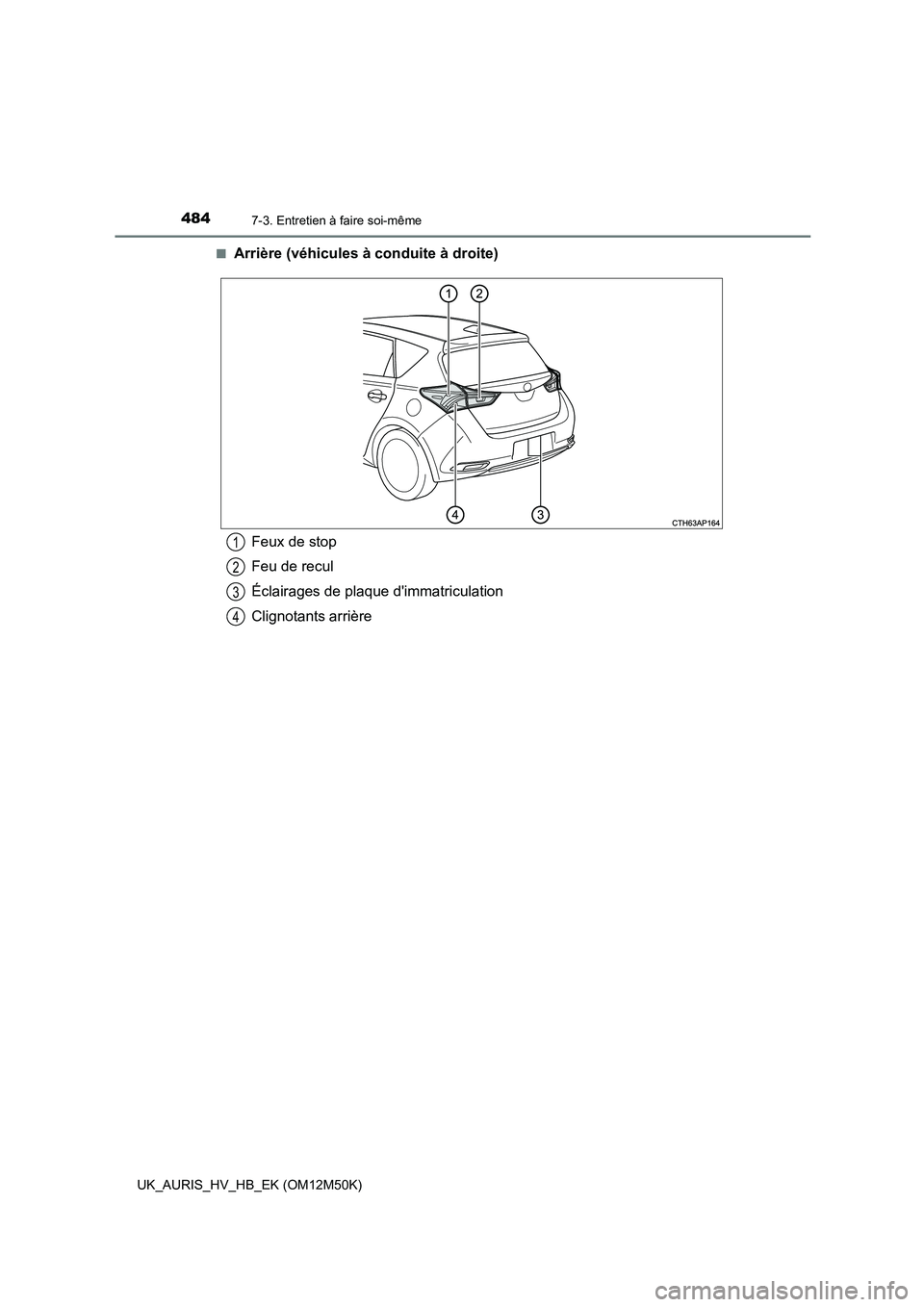

■Arrière (véhicules à conduite à droite)
Feux de stop
Feu de recul
Éclairages de plaque d'immatriculation
Clignotants arrière
1
2
3
4

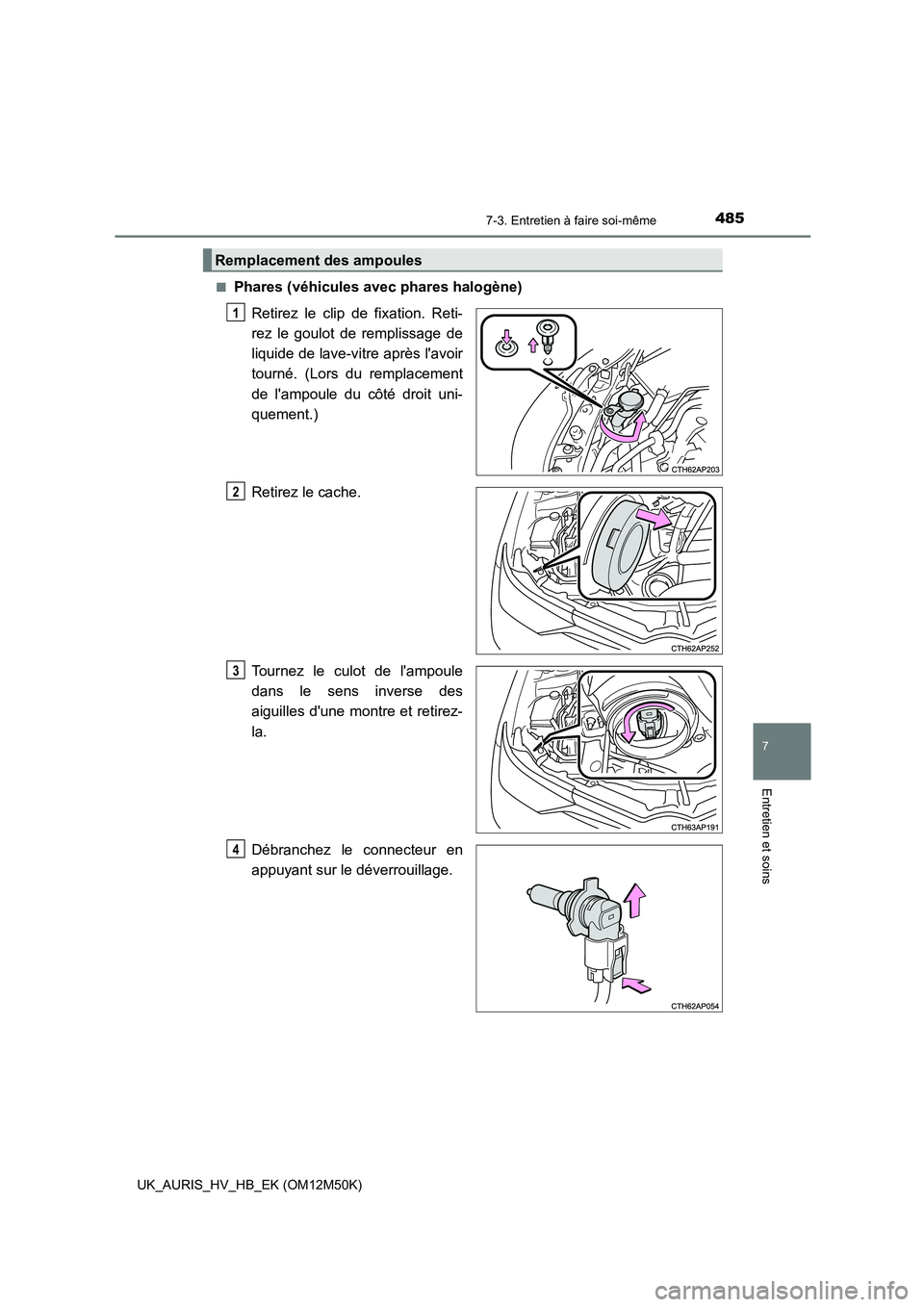

4857-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12M50K)
■Phares (véhicules avec phares halogène)
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Retirez le cache.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Débranchez le connecteur en
appuyant sur le déverrouillage.
Remplacement des ampoules
1
2
3
4

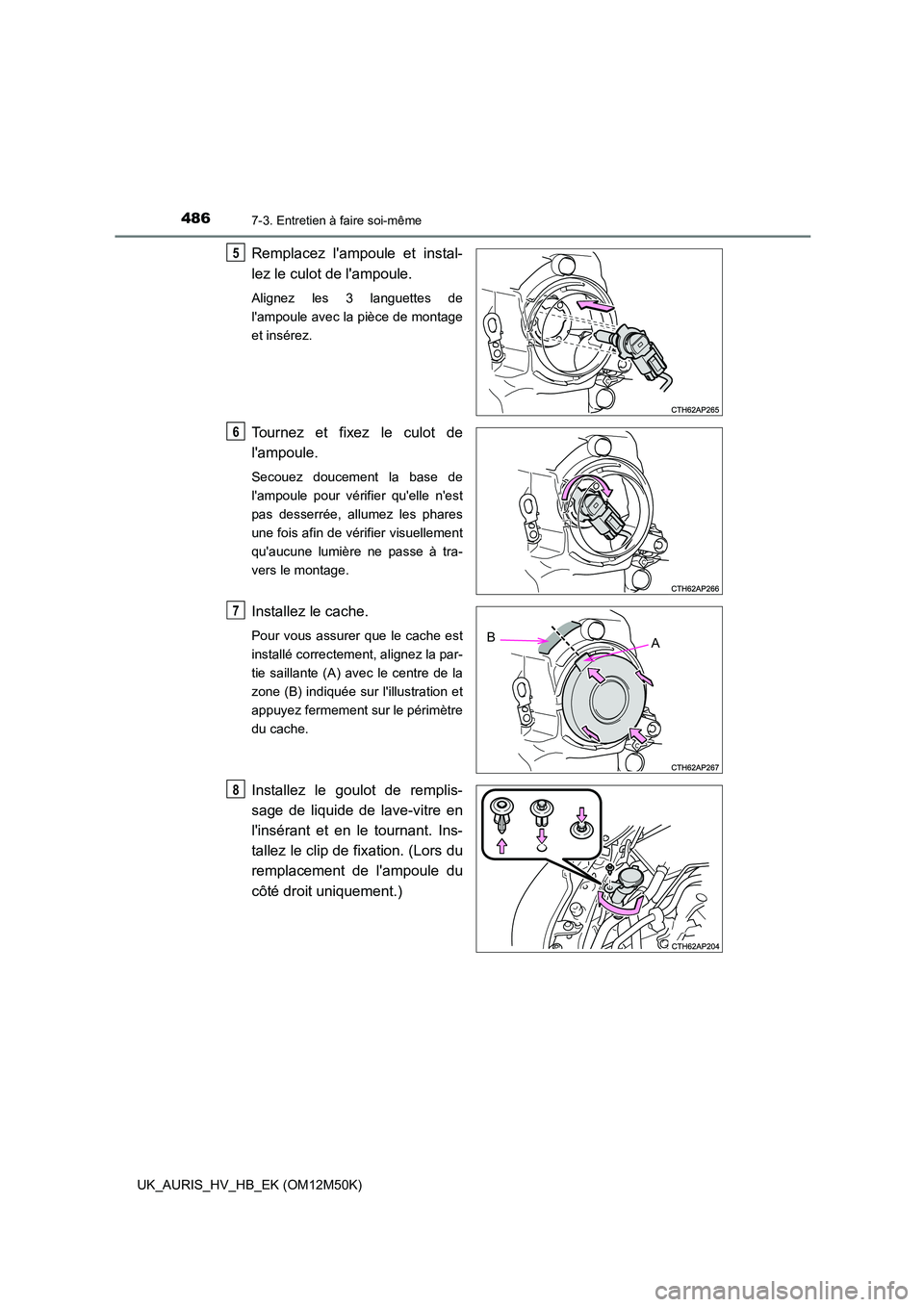

4867-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12M50K)
Remplacez l'ampoule et instal-
lez le culot de l'ampoule.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de
l'ampoule pour vérifier qu'elle n'est
pas desserrée, allumez les phares
une fois afin de vérifier visuellement
qu'aucune lumière ne passe à tra-
vers le montage.
Installez le cache.
Pour vous assurer que le cache est
installé correctement, alignez la par-
tie saillante (A) avec le centre de la
zone (B) indiquée sur l'illustration et
appuyez fermement sur le périmètre
du cache.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
5
6
AB
7
8

4877-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12M50K)

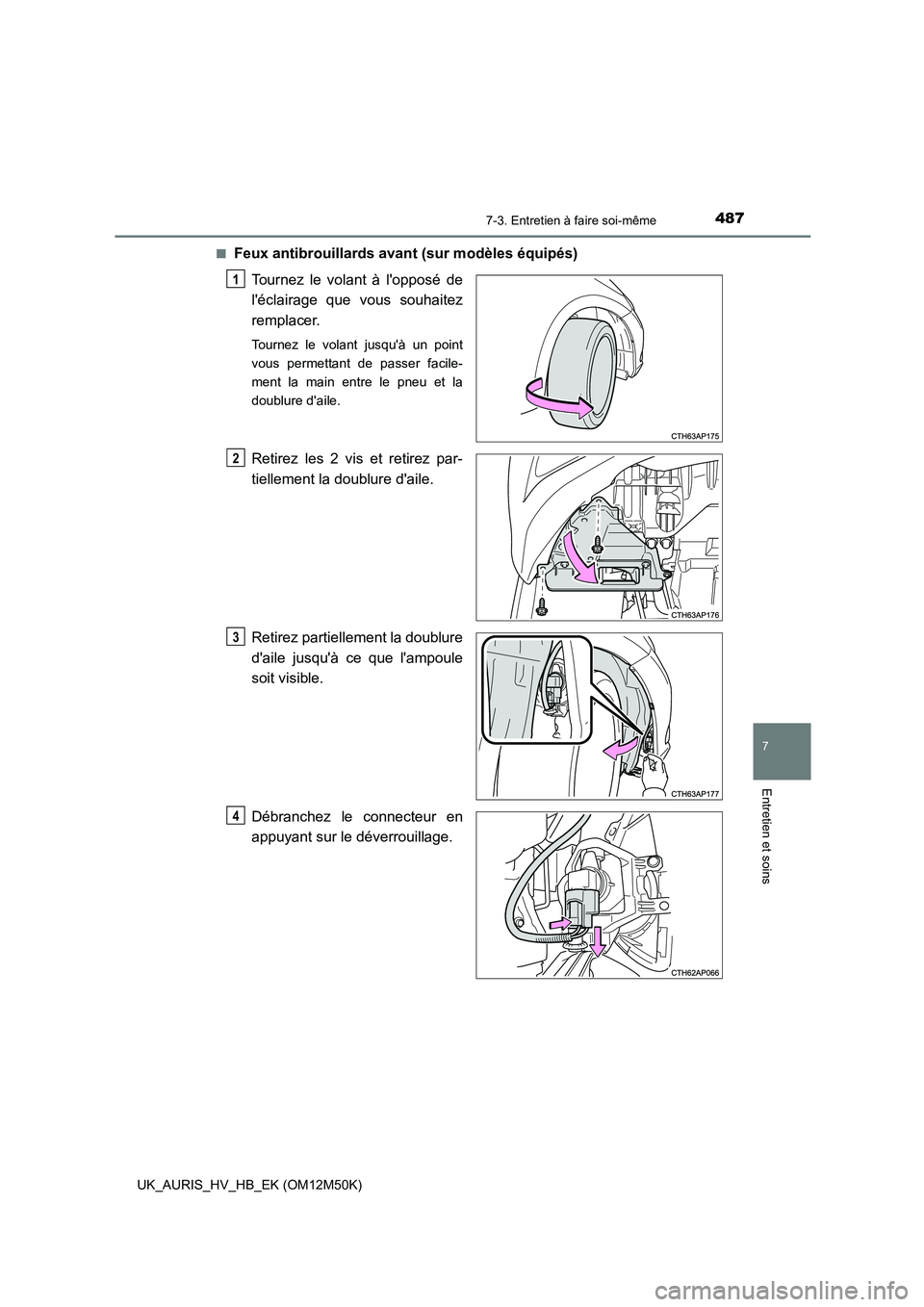

■Feux antibrouillards avant (sur modèles équipés)
Tournez le volant à l'opposé de
l'éclairage que vous souhaitez
remplacer.
Tournez le volant jusqu'à un point
vous permettant de passer facile-
ment la main entre le pneu et la
doublure d'aile.
Retirez les 2 vis et retirez par-
tiellement la doublure d'aile.
Retirez partiellement la doublure
d'aile jusqu'à ce que l'ampoule
soit visible.
Débranchez le connecteur en
appuyant sur le déverrouillage.
1
2
3
4

4887-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12M50K)

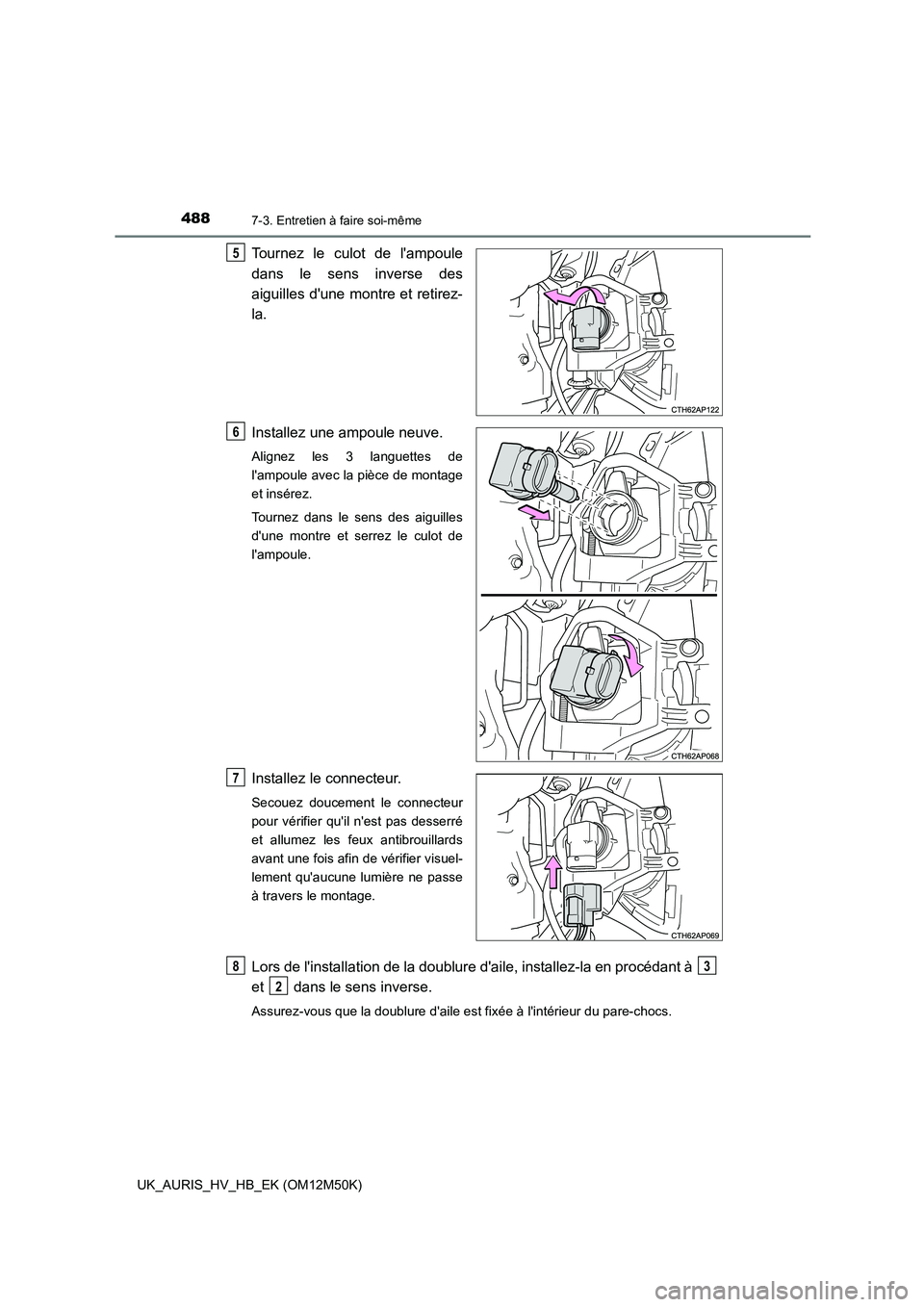

Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre et retirez-
la.
Installez une ampoule neuve.
Alignez les 3 languettes de
l'ampoule avec la pièce de montage
et insérez.
Tournez dans le sens des aiguilles
d'une montre et serrez le culot de
l'ampoule.
Installez le connecteur.
Secouez doucement le connecteur
pour vérifier qu'il n'est pas desserré
et allumez les feux antibrouillards
avant une fois afin de vérifier visuel-
lement qu'aucune lumière ne passe
à travers le montage.
Lors de l'installation de la doublure d'aile, installez-la en procédant à
et dans le sens inverse.
Assurez-vous que la doublure d'aile est fixée à l'intérieur du pare-chocs.
5
6
7
83
2

4897-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HV_HB_EK (OM12M50K)

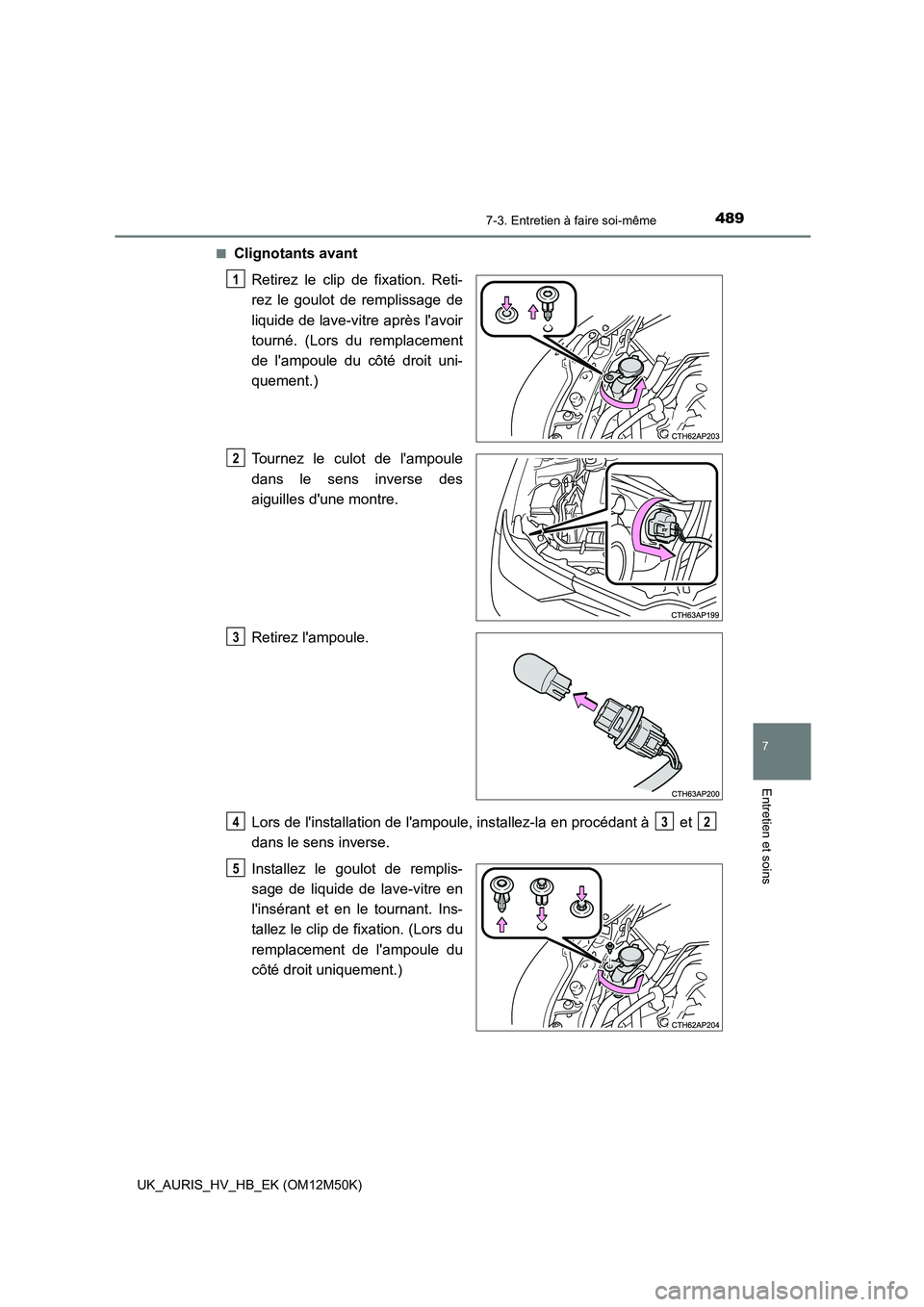

■Clignotants avant
Retirez le clip de fixation. Reti-
rez le goulot de remplissage de
liquide de lave-vitre après l'avoir
tourné. (Lors du remplacement
de l'ampoule du côté droit uni-
quement.)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation de l'ampoule, installez-la en procédant à et
dans le sens inverse.
Installez le goulot de remplis-
sage de liquide de lave-vitre en
l'insérant et en le tournant. Ins-
tallez le clip de fixation. (Lors du
remplacement de l'ampoule du
côté droit uniquement.)
1
2
3
432
5

4907-3. Entretien à faire soi-même
UK_AURIS_HV_HB_EK (OM12M50K)

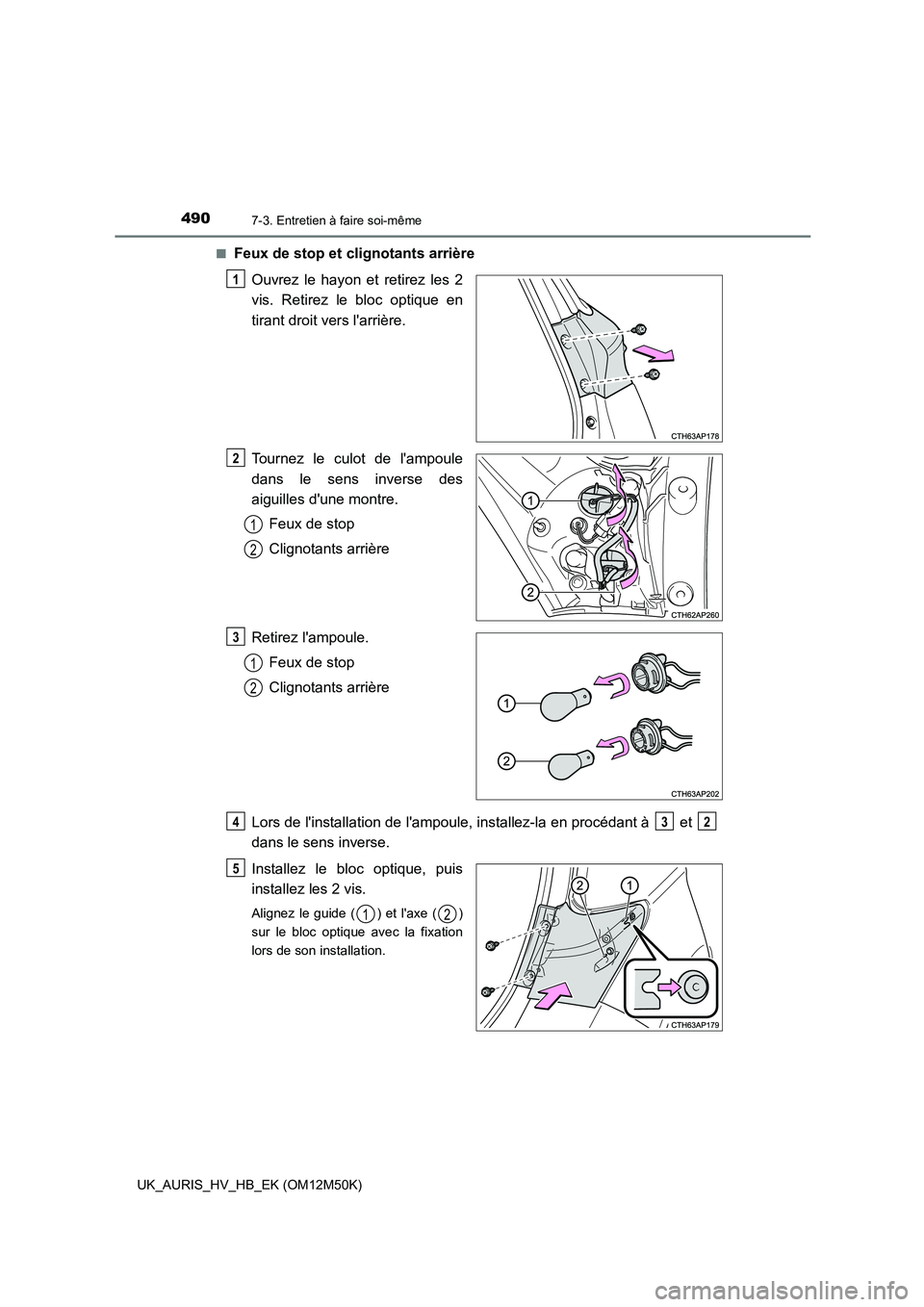

■Feux de stop et clignotants arrière
Ouvrez le hayon et retirez les 2
vis. Retirez le bloc optique en
tirant droit vers l'arrière.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Feux de stop
Clignotants arrière
Retirez l'ampoule.
Feux de stop
Clignotants arrière
Lors de l'installation de l'ampoule, installez-la en procédant à et
dans le sens inverse.
Installez le bloc optique, puis
installez les 2 vis.
Alignez le guide ( ) et l'axe ( )
sur le bloc optique avec la fixation
lors de son installation.
1
2
1
2
3
1
2
432
5
12
