OBD port TOYOTA AURIS HYBRID 2013 Manual de utilizare (in Romanian)

5516-3. Întreţinerea efectuată de utilizator
UK_AURIS/AURIS_HV_EE (OM12G57E)
6
Întreţinerea şi îngrijirea

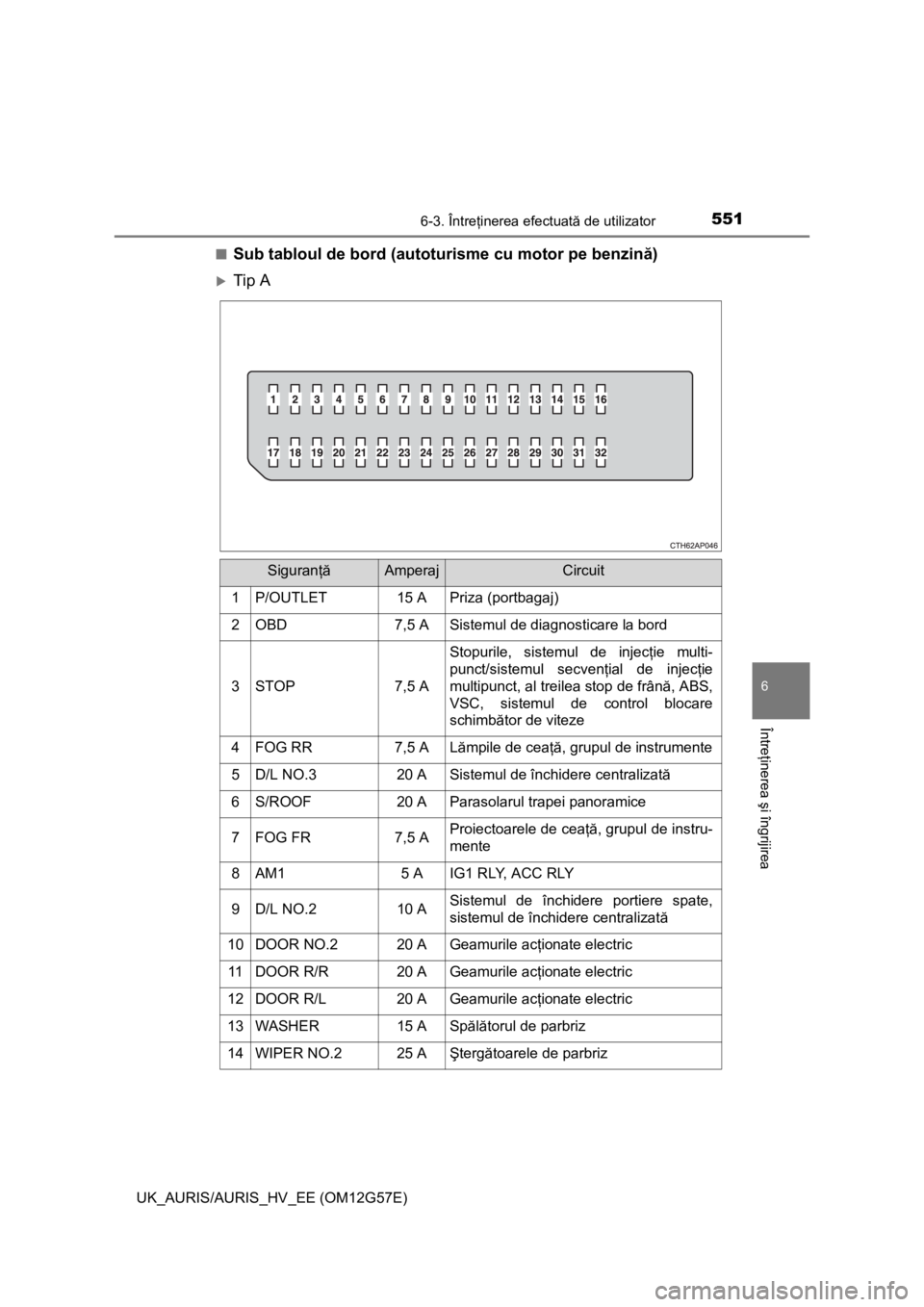

■Sub tabloul de bord (autoturisme cu motor pe benzină)
Tip A
SiguranţăAmperajCircuit
1P/OUTLET15 APriza (portbagaj)
2OBD7,5 ASistemul de diagnosticare la bord
3STOP7,5 A
Stopurile, sistemul de injecţie multi-
punct/sistemul secvenţial de injecţie
multipunct, al treilea stop de frână, ABS,
VSC, sistemul de control blocare
schimbător de viteze
4FOG RR7,5 A Lămpile de ceaţă, grupul de instrumente
5D/L NO.320 ASistemul de închidere centralizată
6S/ROOF20 AParasolarul trapei panoramice
7FOG FR7,5 AProiectoarele de ceaţă, grupul de instru-
mente
8AM15 AIG1 RLY, ACC RLY
9D/L NO.210 ASistemul de închidere portiere spate,
sistemul de închidere centralizată
10DOOR NO.220 AGeamurile acţionate electric
11DOOR R/R20 AGeamurile acţionate electric
12DOOR R/L20 AGeamurile acţionate electric
13WASHER15 ASpălătorul de parbriz
14WIPER NO.225 AŞtergătoarele de parbriz

5576-3. Întreţinerea efectuată de utilizator
UK_AURIS/AURIS_HV_EE (OM12G57E)
6
Întreţinerea şi îngrijirea

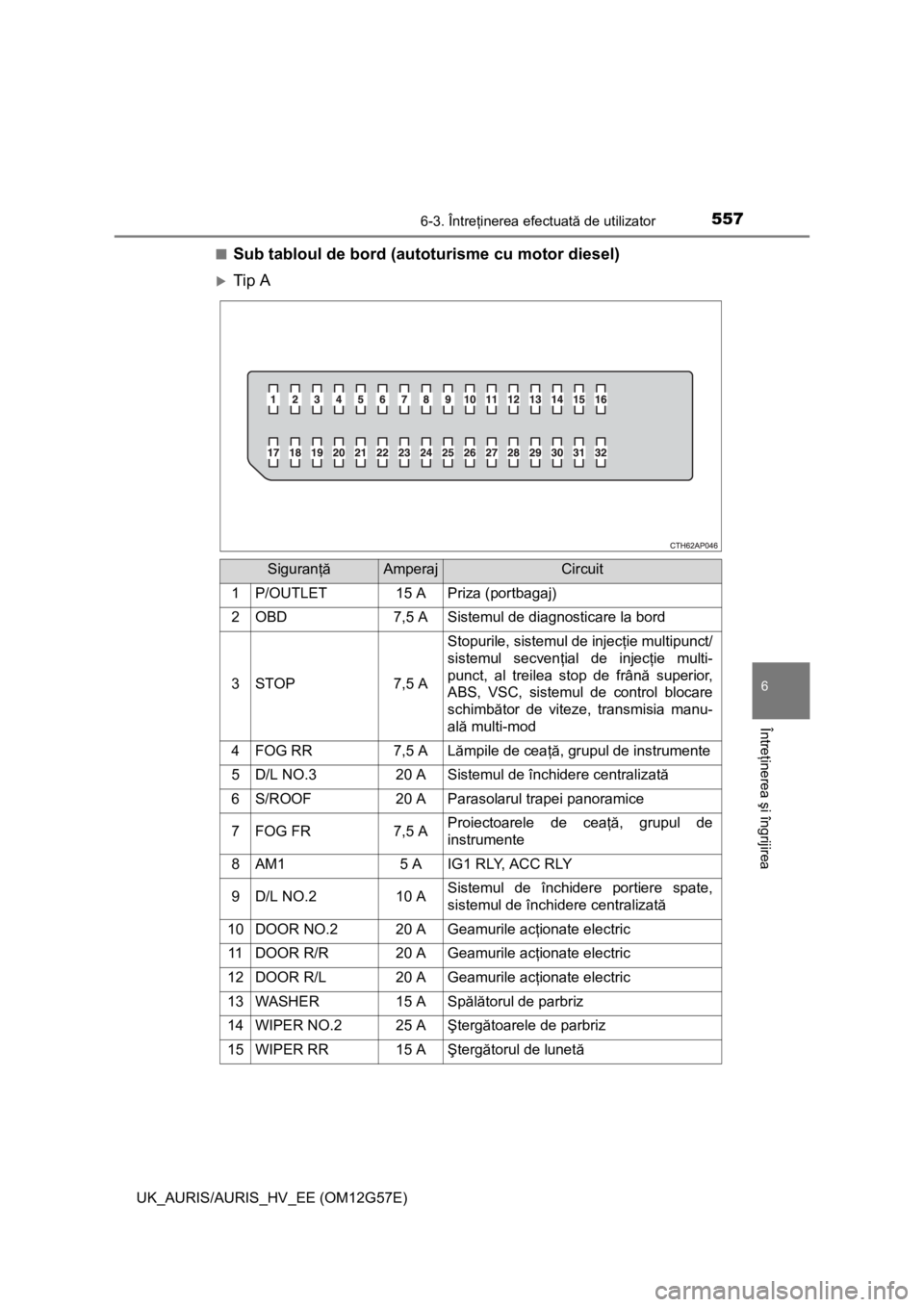

■Sub tabloul de bord (autoturisme cu motor diesel)
Tip A
SiguranţăAmperajCircuit
1P/OUTLET15 APriza (portbagaj)
2OBD7,5 ASistemul de diagnosticare la bord
3STOP7,5 A
Stopurile, sistemul de injecţie multipunct/
sistemul secvenţial de injecţie multi-
punct, al treilea stop de frână superior,
ABS, VSC, sistemul de control blocare
schimbător de viteze, transmisia manu-
ală multi-mod
4FOG RR7,5 A Lămpile de ceaţă, grupul de instrumente
5D/L NO.320 ASistemul de închidere centralizată
6S/ROOF20 AParasolarul trapei panoramice
7FOG FR7,5 AProiectoarele de ceaţă, grupul de
instrumente
8AM15 AIG1 RLY, ACC RLY
9D/L NO.210 ASistemul de închidere portiere spate,
sistemul de închidere centralizată
10DOOR NO.220 AGeamurile acţionate electric
11DOOR R/R20 AGeamurile acţionate electric
12DOOR R/L20 AGeamurile acţionate electric
13WASHER15 ASpălătorul de parbriz
14WIPER NO.225 AŞtergătoarele de parbriz
15WIPER RR15 AŞtergătorul de lunetă

5636-3. Întreţinerea efectuată de utilizator
UK_AURIS/AURIS_HV_EE (OM12G57E)
6
Întreţinerea şi îngrijirea

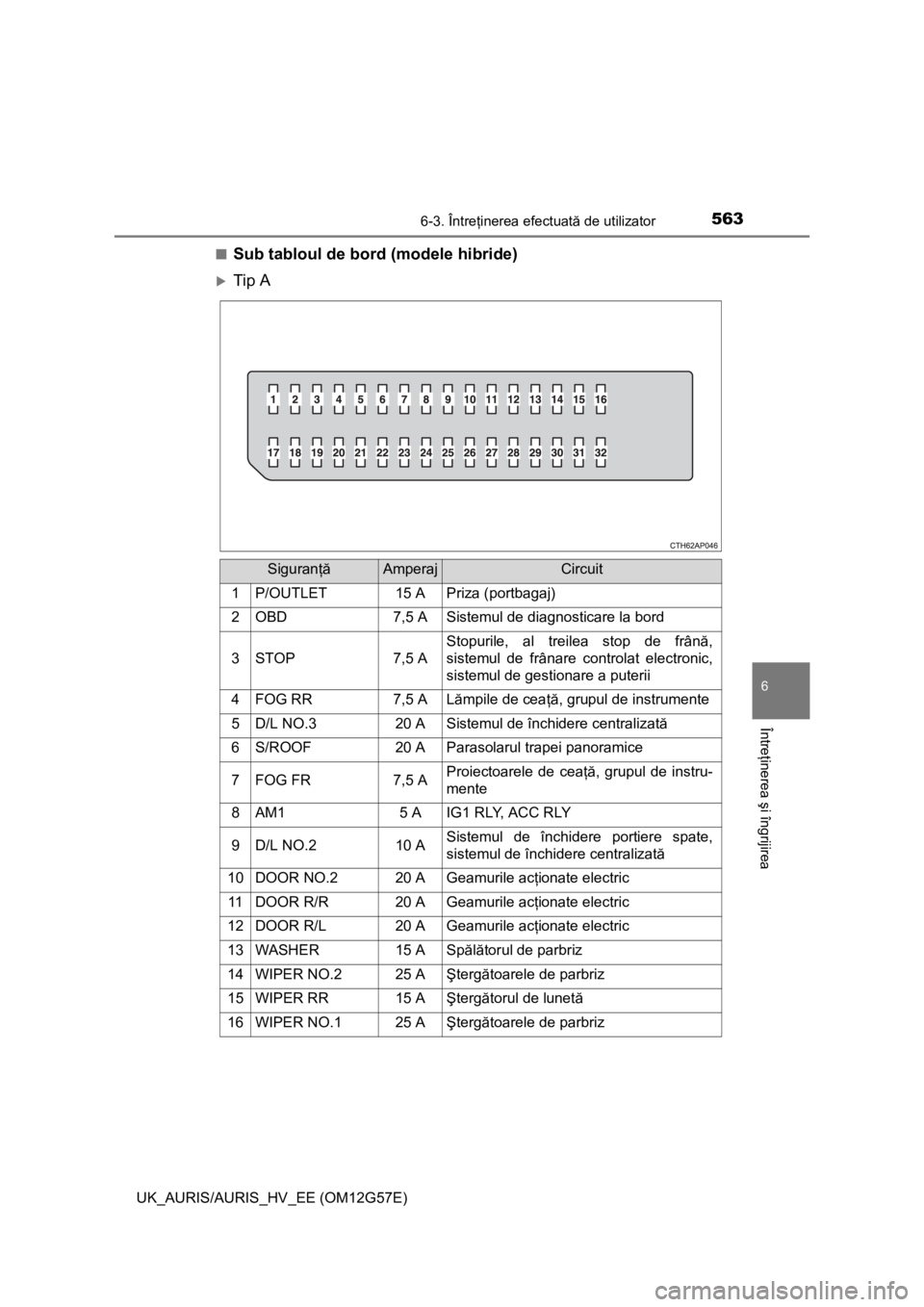

■Sub tabloul de bord (modele hibride)
Tip A
SiguranţăAmperajCircuit
1P/OUTLET15 APriza (portbagaj)
2OBD7,5 ASistemul de diagnosticare la bord
3STOP7,5 A
Stopurile, al treilea stop de frână,
sistemul de frânare controlat electronic,
sistemul de gestionare a puterii
4FOG RR7,5 A Lămpile de ceaţă, grupul de instrumente
5D/L NO.320 ASistemul de închidere centralizată
6S/ROOF20 AParasolarul trapei panoramice
7FOG FR7,5 AProiectoarele de ceaţă, grupul de instru-
mente
8AM15 AIG1 RLY, ACC RLY
9D/L NO.210 ASistemul de închidere portiere spate,
sistemul de închidere centralizată
10DOOR NO.220 AGeamurile acţionate electric
11DOOR R/R20 AGeamurile acţionate electric
12DOOR R/L20 AGeamurile acţionate electric
13WASHER15 ASpălătorul de parbriz
14WIPER NO.225 AŞtergătoarele de parbriz
15WIPER RR15 AŞtergătorul de lunetă
16WIPER NO.125 AŞtergătoarele de parbriz
