Page 341 of 772

3414-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
4
Conducerea
Când senzorii detectează un obstacol, apare o imagine pe afişajul
multi-informaţional, în funcţie de poziţia obstacolului şi de distanţa
până la acesta.
Funcţionare senzori laterali faţă
şi senzori de colţ faţă
Funcţionare senzori centrali faţă
Funcţionare senzori de colţ spate
Funcţionare senzori spate
Când senzorul detectează un obstacol, se emite o avertizare sonoră
şi sunt afişate poziţia obstacolului şi distanţa aproximativă până la
acesta.
■Senzorii laterali
Displayul
1
2
3
4
Displayul şi avertizarea sonoră pentru distanţă
Distanţă aproximativă
faţă de obstacolAfişaj
multi-informaţionalAvertizare sonoră
50 – 37,5 cm
(1,6 - 1,2 ft.)Medie
37,5 – 25 cm
(1,2 - 0,8 ft.)Rapidă
Mai puţin de 25 cm
(0,8 ft.)Continuă
Page 342 of 772

3424-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)■
Senzori laterali faţă
■Senzori centrali
Distanţă aproximativă
faţă de obstacolAfişaj
multi-informaţionalAvertizare sonoră
Mai puţin de 25 cm
(0,8 ft.)Continuă
Distanţă aproximativă
faţă de obstacolAfişaj
multi-informaţionalAvertizare sonoră
Faţă: 100 – 55 cm
(3,3 - 1,8 ft.)
Spate: 150 – 55 cm
(4,9 - 1,8 ft.)Lentă
55 – 42,5 cm
(1,8 - 1,4 ft.)Medie
42,5 – 30 cm
(1,4 - 1,0 ft.)Rapidă
Mai puţin de 30 cm
(1,0 ft.)Continuă
Page 343 of 772

3434-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
4
Conducerea
Aproximativ 100 cm (3,3 ft.)
Aproximativ 150 cm (4,9 ft.)
Aproximativ 25 cm (0,8 ft.)
Aproximativ 50 cm (1,6 ft.)
Aproximativ 50 cm (1,6 ft.)
Diagrama prezintă aria de
acoperire a senzorilor. Reţineţi că
senzorii nu pot detecta obstacolele
aflate extrem de aproape de
autoturism.
Aria de acoperire a senzorilor
poate varia în funcţie de forma
obiectului etc.
Aria de acoperire a senzorilor
1
2
3
4
5
Page 344 of 772

3444-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
■Informaţii referitoare la capacitatea de detectare a senzorilor
●Anumite condiţii ale autoturismului şi ale mediului înconjurător pot afecta
capacitatea senzorului de a detecta corespunzător obstacole. Situaţiile
speciale în care se poate întâmpla acest lucru sunt enumerate mai jos.
• Senzorul este acoperit de murdărie, zăpadă sau gheaţă.
• Senzorul este îngheţat.
• Senzorul este acoperit într-un anumit fel.
• Autoturismul se înclină foarte mult pe o parte.
• Pe un drum cu foarte multe denivelări sau pe o pantă, pe pietriş sau pe
iarbă.
• Sunt zgomote în jurul autoturismului din cauza claxoanelor altor
autovehicule, motoarelor motocicletelor, frânelor autovehiculelor de mare
tonaj sau alte zgomote puternice care emit unde ultrascurte.
• Mai există în apropiere un autoturism echipat cu senzori de asistenţă la
parcare.
• Senzorul a fost tratat cu un strat de spray sau udat de o ploaie torenţială.
• Autoturismul este prevăzut cu un portfanion sau cu o antenă wireless pe
aripă.
• Este instalat un cârlig de tractare.
• Bara sau senzorul este supus(ă) unui impact puternic.
• Autoturismul se apropie de un viraj în pantă sau un viraj strâns.
• La temperaturi foarte ridicate sau foarte scăzute.
• A fost instalată o suspensie (suspensie joasă etc.) care nu este o piesă
originală To y o t a .
Pe lângă exemplele de mai sus, există situaţii în care, din cauza formelor
acestora, anumite indicatoare şi alte obiecte pot fi considerate de senzor ca
fiind mai apropiate decât sunt de fapt.
●Forma obstacolului poate împiedica senzorul să-l detecteze. Aveţi
deosebită
grijă la următoarele obstacole:
• Cabluri, garduri, frânghii etc.
• Bumbac, zăpadă şi alte materiale care absorb undele sonore
• Obiecte cu unghiuri ascuţite
• Obstacole joase
• Obstacole înalte cu secţiuni superioare care ies în afară spre
autoturismul dumneavoastră
■Dacă este afişat un mesaj
P. 612
Page 345 of 772

3454-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
4
Conducerea
AT E NŢIE
■Atenţie atunci când folosiţi senzorul Toyota de asistenţă la parcare
Respectaţi următoarele măsuri de precauţie.
Nerespectarea acestor măsuri poate duce imposibilitatea de a mai conduce
autoturismul în siguranţă şi eventual la provocarea unui accident.
●Nu utilizaţi senzorul la viteze care depăşesc 10 km/h (6 mph).
●Nu ataşaţi niciun accesoriu în aria de acoperire a senzorului.
NOTĂ
■Note cu privire la senzorul Toyota de asistenţă la parcare
●Nu aplicaţii cantităţi mari de apă sau aburi în zona senzorului.
În caz contrar, senzorul se poate defecta.
●Dacă autoturismul dumneavoastră este implicat într-un accident, acest
lucru va afecta senzorii şi, ca rezultat, sistemul se poate defecta.
Adresaţi-vă unui dealer autorizat Toyota sau unui atelier service
specializat.
Page 346 of 772

3464-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)

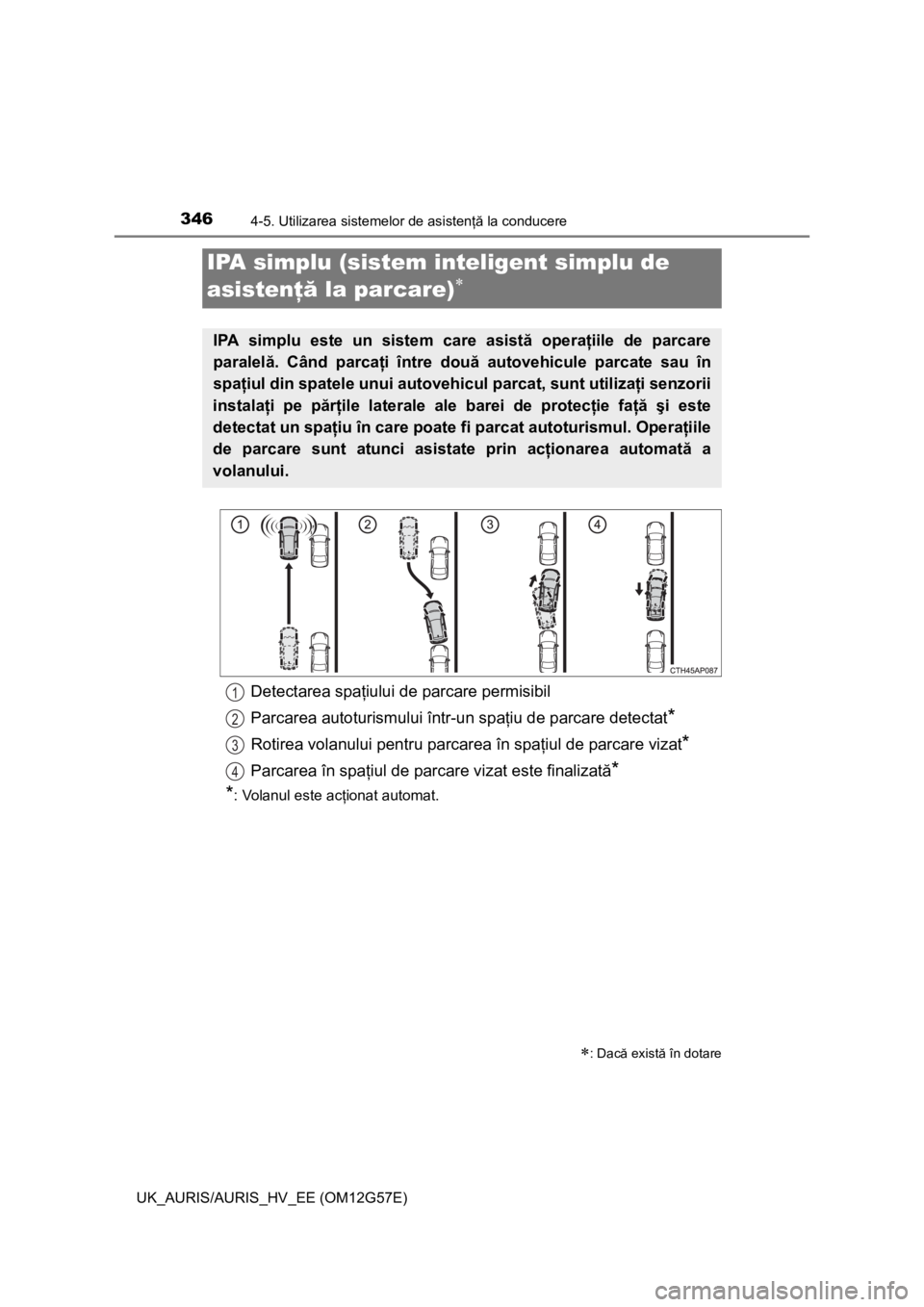

IPA simplu (sistem inteligent simplu de
asistenţă la parcare)
: Dacă există în dotare
IPA simplu este un sistem care asistă operaţiile de parcare
paralelă. Când parcaţi între două autovehicule parcate sau în
spaţiul din spatele unui autovehicul parcat, sunt utilizaţi senzorii
instalaţi pe părţile laterale ale barei de protecţie faţă şi este
detectat un spaţiu în care poate fi parcat autoturismul. Operaţiile
de parcare sunt atunci asistate prin acţionarea automată a
volanului.
Detectarea spaţiului de parcare permisibil
Parcarea autoturismului într-un spaţiu de parcare detectat
*
Rotirea volanului pentru parcarea în spaţiul de parcare vizat*
Parcarea în spaţiul de parcare vizat este finalizată*
*
: Volanul este acţionat automat.
1
2
3
4
Page 347 of 772

3474-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
4
Conducerea
Acţionaţi sistemul IPA simplu conform afişajului multi-informaţional şi
a avertizării sonore.
Sistemul detectează spaţiile de parcare de pe partea pasagerului faţă şi
asistă parcarea într-un spaţiu detectat.
Când parcaţi într-un spaţiu de pe partea şoferului, deplasaţi maneta de
semnalizare a direcţiei pentru a indica virarea pe partea şoferului. Lăsaţi
maneta de semnalizare a direcţiei în acea poziţie până când începe
manevrarea automată a volanului.
Activaţi sistemul IPA cu autotu-
rismul deplasându-se cu maxi-
mum 30 km/h (18 mph).
Afişajul multi-informaţional comută
la ecranul de detectare a spaţiului
de parcare atunci când sistemul
funcţionează.
Conduceţi autoturismul menţi-
nând o distanţă de aproximativ
1 m (3 ft.) faţă de autovehiculul
parcat.
Conduceţi autoturismul cât mai
paralel posibil cu autovehiculul
parcat şi bordură.
Vitezele mai reduse ale autotu-
rismului permit sistemului să asiste
parcarea autoturismului cât mai
paralel cu autovehiculul parcat şi
bordura şi într-o poziţie mai
adecvată între autovehicule, în faţa
şi spatele spaţiului de parcare.
Lu
ngimea necesară pentru ca un
spaţiu de parcare să fie detectat
este lungimea totală a autoturismului
plus aproximativ 1 m (3 ft
.).
Menţineţi o viteză a autoturismului
de 30 km/h (18 mph) sau mai
mică.
Acţionarea sistemului IPA simplu
1
Circa 1 m (3 ft.)
2
Page 348 of 772

3484-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
Când afişajul multi-informa-
ţional se modifică, reduceţi
viteza autoturismului.
Deplasaţi autoturismul încet spre
înainte până când se emite o
avertizare sonoră.
Opriţi autoturismul atunci când
se emite avertizarea sonoră.
Afişajul multi-informaţional se va
modifica.
Ve r i f i c aţi vizual ca spaţiul detectat
să fie sigur pentru parcare.
Dacă autoturismul se deplasează
10 m (32 ft.) sau mai mult după ce
se emite avertizarea sonoră, va
începe detectarea unui nou spaţiu
de parcare.
3
4
Page 349 of 772

3494-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
4
Conducerea
Cu excepţia modelelor hibride:
Comutaţi maneta schimbătoru-
lui de viteze în poziţia R.
Modele hibride: Selectaţi poziţia
de comutare R.
Afişajul multi-informaţional se va
modifica şi va începe manevrarea
automată a volanului. Având grijă
să nu vă prindeţi mâinile în volan şi
verificând siguranţa zonei
înconjurătoare, mergeţi încet în
marşarier acţionând pedalele de
acceleraţie şi de frână. În timpul
manevrării automate a volanului,
menţineţi o viteză a autoturismului
de 6 km/h (3 mph) sau mai mică.
Când afişajul multi-informa-
ţional se modifică, reduceţi
viteza autoturismului.
În timp ce verificaţi siguranţa zonei
din spatele autoturismului, mergeţi
încet în marşarier.
5
6
Page 350 of 772

3504-5. Utilizarea sistemelor de asistenţă la conducere
UK_AURIS/AURIS_HV_EE (OM12G57E)
Când avertizarea sonoră pentru
senzorul Toyota de asistenţă la
parcare din spate emite
continuu, opriţi imediat complet
autoturismul.
Afişajul multi-informaţional se va
modifica atunci când avertizarea
sonoră începe să emită continuu.
Cu excepţia modelelor hibride: Comutaţi maneta schimbătorului de
viteze în poziţia D (Multidrive), E, M (transmisie manuală multi-
mod) sau 1 (transmisie manuală).
Modele hibride: Selectaţi poziţia de comutare D.
În timp ce rotiţi volanul, menţineţi autoturismul oprit complet.
Când volanul se opreşte din rotire, deplasaţi încet autoturismul spre
înainte, verificând siguranţa zonei din faţa autoturismului.
Când avertizarea sonoră pentru
senzorul Toyota de asistenţă la
parcare din faţă emite continuu,
opriţi imediat complet auto-
turismul.
Afişajul multi-informaţional se va
modifica atunci când avertizarea
sonoră începe să emită continuu.
7
8
