TOYOTA AURIS HYBRID 2014 Manual de utilizare (in Romanian)

6417-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
7
Când apar probleme
Autoturisme cu roată de rezervă compactă
Amplasarea roţii de rezervă, cricului şi sculelor
Trusă de scule
Cheie pentru roţi
Manivelă cricCârlig de tractare
Cric
Roată de rezervă1
2
3
4
5
6

6427-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
Autoturisme cu roată de rezervă de dimensiuni normale
Manivelă cric
Cârlig de tractare
Cheie pentru roţiCric
Roată de rezervă1
2
3
4
5

6437-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
7
Când apar probleme
Scoateţi mocheta de pe podeaua portbagajului. (P. 466)
Scoateţi cricul.
Pentru strângere
Pentru slăbire
AT E NŢIE
■Utilizarea cricului
Respectaţi următoarele măsuri de precauţie.
Utilizarea incorectă a cricului poate duce la răni grave sau mortale din
cauza căderii bruşte a autoturismului de pe cric.
●Utilizaţi cricul doar pentru a înlocui roţile sau pentru a instala sau scoate
lanţurile antiderapante.
●Pentru a înlocui o roată aflată în pană, utilizaţi doar cricul furnizat
împreună cu autoturismul.
Nu utilizaţi cricul la alte autovehicule şi nu utilizaţi alte tipuri de cric pentru
înlocuirea roţilor acestui autoturism.
●Aşezaţi corect cricul în punctul de ridicare pe cric.
●Nu intraţi cu nicio parte a corpului sub autoturism atunci când acesta este
ridicat pe cric.
●Nu porniţi motorul şi nu porniţi autoturismul în timp ce se află ridicat pe
cric.
●Nu ridicaţi autoturismul cu o persoană la bord.
●Când ridicaţi autoturismul, nu aşezaţi niciun fel de obiecte pe sau sub cric.
●Nu ridicaţi autoturismul la o înălţime mai mare decât cea recomandată
pentru înlocuirea roţii.
●Utilizaţi un cric cu un suport de susţinere dacă trebuie să intraţi sub
autoturism.
●Când coborâţi autoturismul, asiguraţi-vă că nu se află nimeni în
apropierea acestuia. Dacă există oameni în apropiere, avertizaţi-i înainte
să coborâţi autoturismul.
Scoaterea cricului
1
2
1
2

6447-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
Scoateţi mocheta de pe podeaua portbagajului şi tava. (P. 466)
Slăbiţi şurubul central care fi-
xează roata de rezervă.
Scoaterea roţii de rezervă
1
Autoturisme cu roată de rezer-
vă compactăAutoturisme cu roată de rezer-
vă de dimensiuni normale
2
AT E NŢIE
■Când depozitaţi roata de rezervă
Aveţi grijă să nu vă prindeţi degetele sau alte părţi ale corpului între roata
de rezervă şi caroseria autoturismului.

6457-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
7
Când apar probleme
Blocaţi roţile cu cale de blocare.
La autoturismele cu jante de
oţel, scoateţi capacul roţii cu
cheia de roţi.
Pentru a proteja capacul roţii,
puneţi o lavetă între şurubelniţă şi
capac.
Slăbiţi uşor piuliţele roţii
(o singură tură).
Înlocuirea unei roţi aflate în pană
1
Pana de cauciucPoziţii de instalare cale de blocare
FaţăPartea stângăÎn spatele roţii dreapta spate
Partea dreaptăÎn spatele roţii stânga spate
SpatePartea stângăÎn faţa roţii dreapta faţă
Partea dreaptăÎn faţa roţii stânga faţă
2
3

6467-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
Rotiţi manual porţiunea „A” a
cricului până când semnul de
pe cric vine în contact cu
punctul de ridicare pe cric.
Ghidajele punctelor de ridicare pe
cric sunt amplasate sub bordura
inferioară a pragului. Acestea
indică punctele de ridicare pe cric.
Ridicaţi autoturismul până când roata este uşor desprinsă de la sol.
Scoateţi toate piuliţele roţii şi
roata.
Când puneţi roata pe sol, aşezaţi-o
astfel încât faţa jantei să fie
orientată în sus, pentru a nu zgâria
suprafaţa jantei.
4
5
Autoturisme cu roată de rezer-
vă compactăAutoturisme cu roată de rezer-
vă de dimensiuni normale
6

6477-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
7
Când apar probleme
Curăţaţi noroiul sau impurităţile
de pe suprafaţa de contact a ro-
ţii.
Dacă pe suprafaţa de contact cu
janta se depun impurităţi, piuliţele
roţii se pot slăbi în timpul mersului,
iar roata se poate desprinde de pe
autoturism.
AT E NŢIE
■Înlocuirea unei roţi aflate în pană
●Nu atingeţi janta sau zona din jurul frânelor imediat după ce aţi condus
autoturismul.
După parcurgerea unei anumite distanţe, jantele şi zona din jurul frânelor
se încing foarte tare. Atingerea acestor zone cu mâna, piciorul sau altă
parte a corpului în timpul înlocuirii unei roţi etc. poate provoca arsuri.
●Nerespectarea acestor măsuri de precauţie poate cauza slăbirea piuliţelor
roţii şi desprinderea roţii, ceea ce poate conduce la un accident soldat cu
răniri grave sau mortale.
• Nu ungeţi niciodată prezoanele sau piuliţele roţilor cu ulei sau vaselină.
Uleiul sau vaselina poate favoriza strângerea excesivă a piuliţelor
roţilor, ducând la deteriorarea prezoanelor sau a jantei. În plus, uleiul
sau vaselina poate favoriza slăbirea piuliţelor roţilor şi desprinderea roţii
de pe autoturism, ceea ce poate conduce la un accident grav. Ştergeţi
întotdeauna prezoanele sau piuliţele roţilor de ulei sau vaselină.
•După înlocuirea unei roţi, solicitaţi cât mai repede posibil strângerea
piuliţelor roţii cu un cuplu de 103 Nm (10,5 kgf•m, 76 ft•lbf).
• Nu instalaţ
i un capac de roată foarte deteriorat, deoarece se poate
desprinde de pe roată în timpul mersului.
• La montarea unei roţi, utilizaţi numai piuliţe de roţi proiectate special
pentru roata respectivă.
•Dacă prezoanele de roţi, filetele piuliţelor sau orificiile pentru prezoane
din roţi prezintă fisuri sau deformări, adresaţi-vă unui dealer autorizat
Toyota sau unui atelier service specializat pentru verificarea
autoturismului.
• La montarea piuliţelor de roţi, asiguraţi-vă că acestea sunt montate cu
extremitatea conică spre interior. (P. 537)
Montarea roţii de rezervă
1

6487-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
Montaţi roata şi strângeţi manual fiecare piuliţă aproximativ până în
acelaşi punct.
Când înlocuiţi o roată cu janta
din oţel cu o roată cu jantă tot
din oţel (inclusiv o roată de
rezervă compactă), strângeţi
piuliţele roţii până când por-
ţiunea conică intră puţin în lo-
caşul din jantă.
Când înlocuiţi o roată cu janta
din aliaj cu o roată cu jantă din
oţel (inclusiv o roată de rezervă
compactă), strângeţi piuliţele
roţii până când porţiunea coni-
că intră puţin în locaşul din
jantă.
Coborâ
ţi autoturismul.
2
Porţiune conică
Locaş din
jantă
Porţiune conică
Locaş din jantă
3
Autoturisme cu roată de rezer-
vă compactăAutoturisme cu roată de rezer-
vă de dimensiuni normale

6497-2. Proceduri de efectuat în cazul unei urgenţe
UK_AURIS/AURIS_HV_EE (OM12G57E)
7
Când apar probleme
Strângeţi fiecare piuliţă de două
sau de trei ori în succesiunea
indicată în figură.
Cuplul de strângere:
103 N•m (10,5 kgf•m, 76 ft•lbf)
Depozitaţi roata aflată în pană, cricul şi toate sculele.
■Roata de rezervă compactă
●Roata de rezervă compactă este identificată prin eticheta „TEMPORARY
USE ONLY” (doar pentru utilizare temporară) de pe flancul anvelopei.
Folosiţi roata de rezervă compactă numai în cazuri de urgenţă.
●Ve ri f i c aţi neapărat presiunea în roata de rezervă compactă.
(P. 730)
■Când este montată o roată de rezervă compactă
Garda la sol a autoturismului este mai joasă atunci când conduceţi cu roata
de rezervă compactă decât atunci când conduceţi cu toate roţile standard.
■Dacă aveţi pană pe un drum acoperit cu zăpadă sau gheaţă
Montaţi roata de rezervă compactă în locul unei roţi din spate a
autoturismului. Efectuaţi următorii paşi şi montaţi lanţurile antiderapante pe
roţile din faţă:
Înlocuiţi o roată din spate cu roata de rezervă compactă.
Înlocuiţi roata aflată în pană din faţă cu roata demontată din partea din
spate a autoturismului.
Instalaţi lanţurile antiderapante pe roţile din faţă.
■Când reinstalaţi capacul de roată (autoturisme cu jante din oţel)
4
Aliniaţi decupajul din capacul roţii cu
corpul ventilului, conform figurii.
5
1
2
3

6507-2. Proceduri de efectuat în cazul unei urgenţe

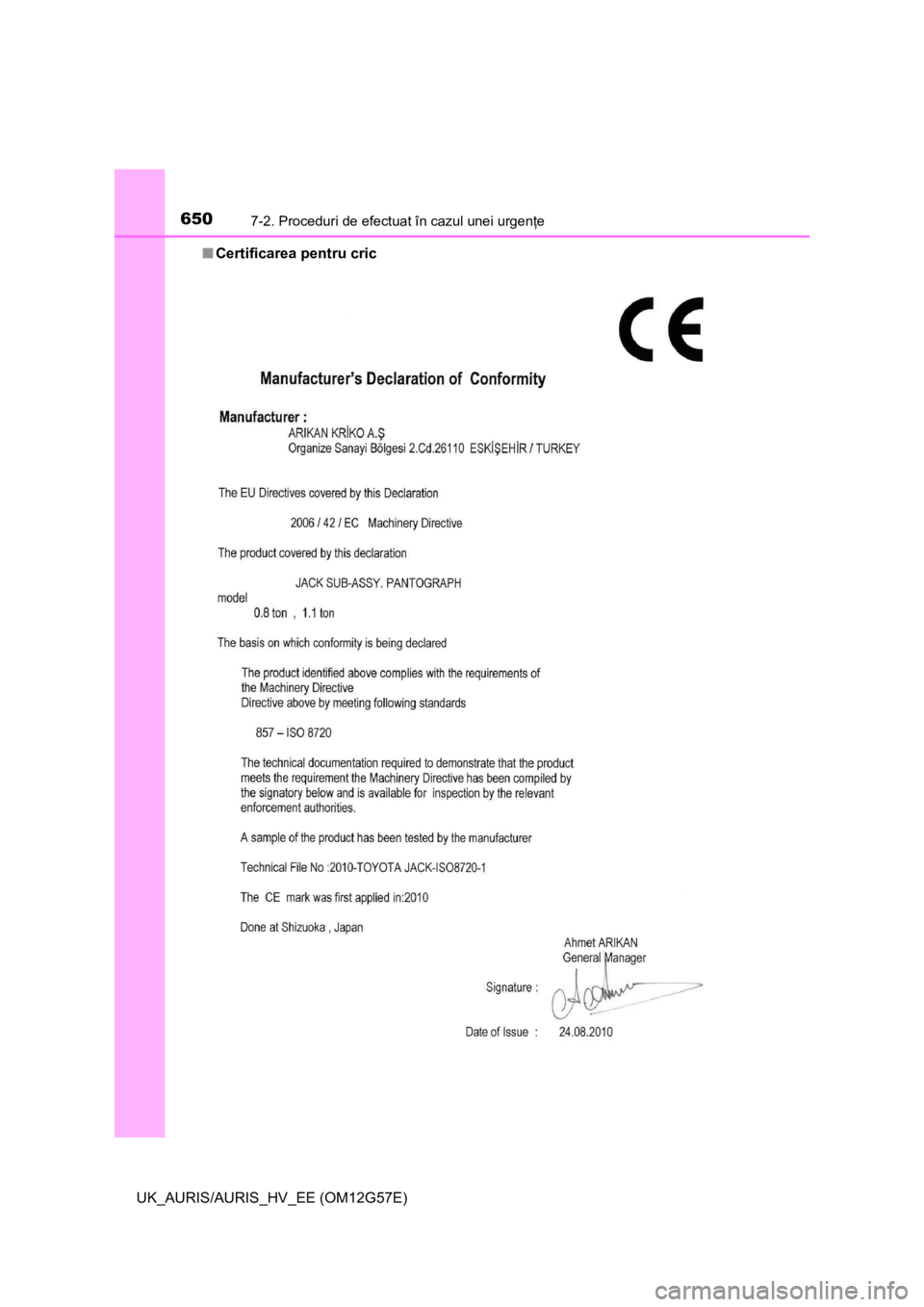

UK_AURIS/AURIS_HV_EE (OM12G57E)■Certificarea pentru cric
