sensor TOYOTA AURIS HYBRID 2015 Bruksanvisningar (in Swedish)

3
1
9 8
7 5 4
3
2
OM12J68SE
6
4-1. Innan du börjar köraKöra bilen...........................142
Last och bagage ................152
Köra med släp....................153
4-2. Körrutiner Startknapp (tändning) ........163
Körläge EV.........................169
Hybridväxellådan ...............171
Körriktningsvisare, spak.....179
Parkeringsbroms................180
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...181
Dimljus, reglage .................187
Vindrutetorkare och spolare ......................189
Bakrutetorkare och spolare ......................193
4-4. Tanka Öppna tanklocket ...............195 4-5. Toyota Safety Sense
Toyota Safety Sense ......... 198
PCS (aktivt krockskyddssystem)........ 202
LDA (Körfilsvarning) .......... 210
Automatiskt helljus ............ 216
RSA (Road Sign Assist) .... 220
4-6. Använda körstödssystemen
Farthållare ......................... 225
Toyotas parkeringssensor ............ 230
Simple-IPA (Intelligent parkeringsassistans) ....... 237
Förarstödssystem.............. 251
4-7. Goda råd för körning Hybridbil, körtips................ 257
Råd för vinterkörning ......... 260
4Körning
OM12J68SE.book Page 3 Tuesday, December 1, 2015 3:31 PM

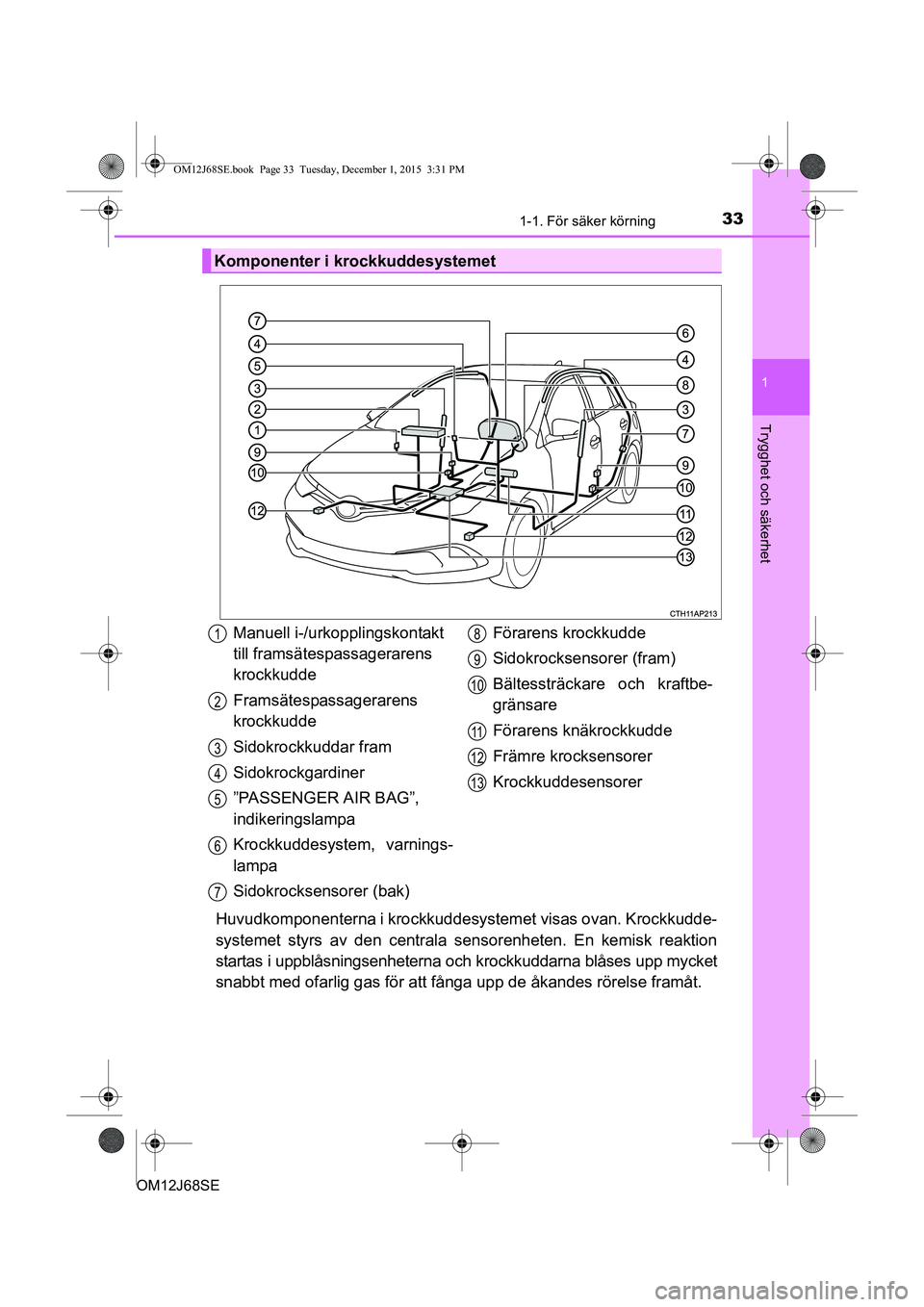

331-1. För säker körning
1
Trygghet och säkerhet
OM12J68SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
Sidokrockkuddar fram
Sidokrockgardiner
”PASSENGER AIR BAG”,
indikeringslampa
Krockkuddesystem, varnings-
lampa
Sidokrocksensorer (bak)Förarens krockkudde
Sidokrocksensorer (fram)
Bältessträckare och kraftbe-
gränsare
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer1
2
3
4
5
6
7
8
9
10
11
12
13
OM12J68SE.book Page 33 Tuesday, December 1, 2015 3:31 PM

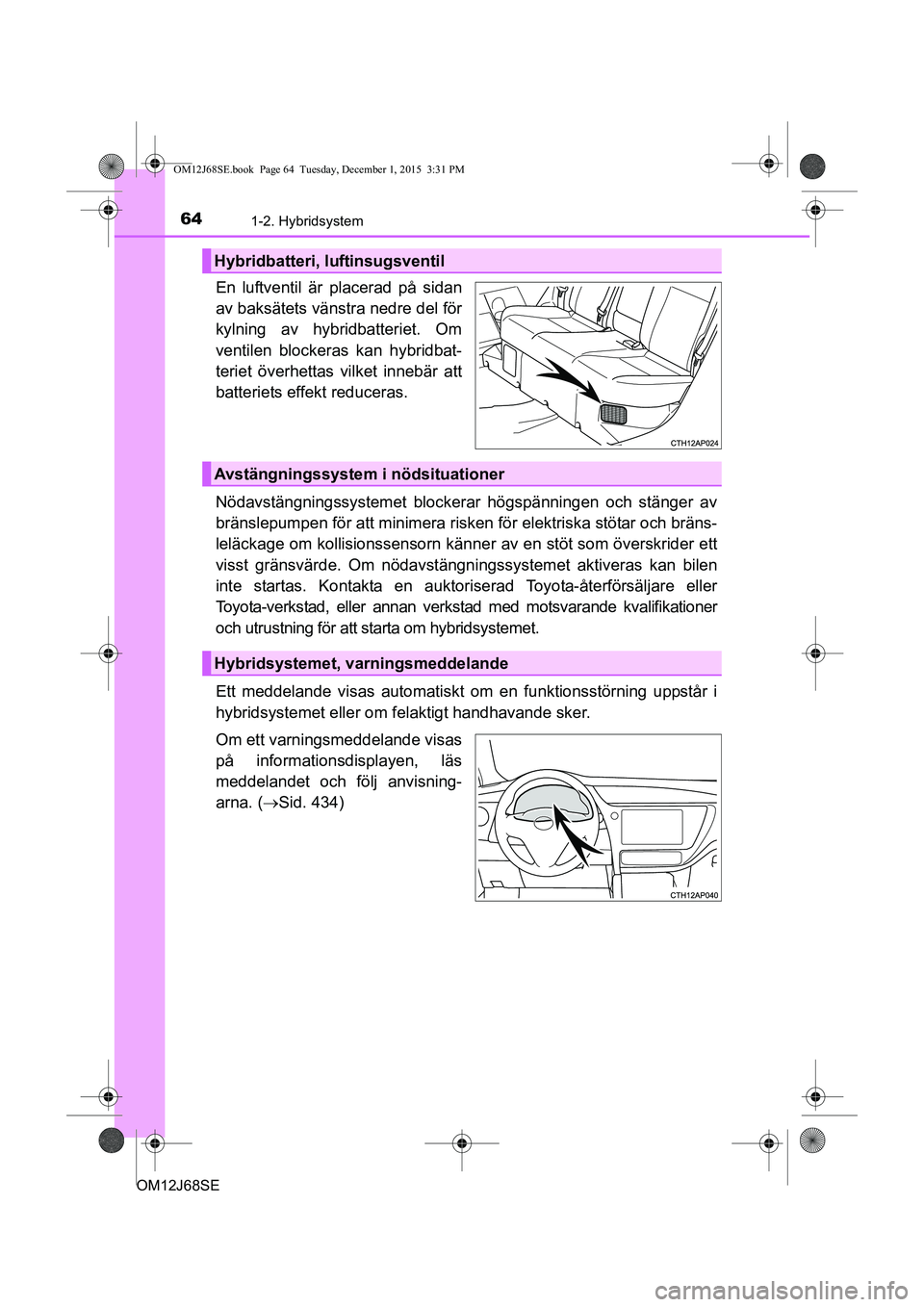

641-2. Hybridsystem
OM12J68SE
En luftventil är placerad på sidan
av baksätets vänstra nedre del för
kylning av hybridbatteriet. Om
ventilen blockeras kan hybridbat-
teriet överhettas vilket innebär att
batteriets effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisning-
arna. ( Sid. 434)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM12J68SE.book Page 64 Tuesday, December 1, 2015 3:31 PM

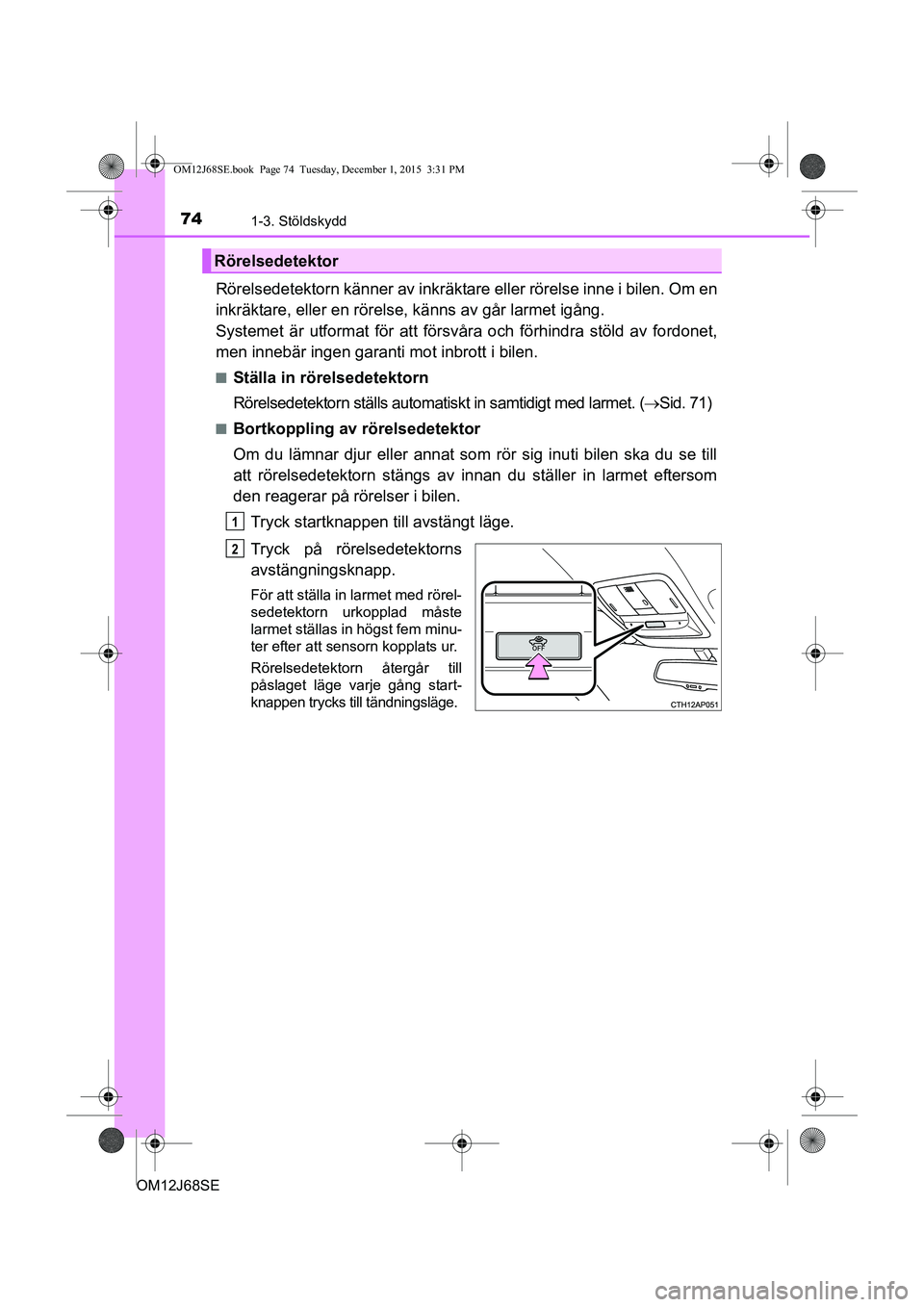

741-3. Stöldskydd
OM12J68SE
Rörelsedetektorn känner av inkräktare eller rörelse inne i bilen. Om en
inkräktare, eller en rörelse, känns av går larmet igång.
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
nStälla in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in samtidigt med larmet. (Sid. 71)
nBortkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn stängs av innan du ställer in larmet eftersom
den reagerar på rörelser i bilen.
Tryck startknappen till avstängt läge.
Tryck på rörelsedetektorns
avstängningsknapp.
För att ställa in larmet med rörel-
sedetektorn urkopplad måste
larmet ställas in högst fem minu-
ter efter att sensorn kopplats ur.
Rörelsedetektorn återgår till
påslaget läge varje gång start-
knappen trycks till tändningsläge.
Rörelsedetektor
1
2
OM12J68SE.book Page 74 Tuesday, December 1, 2015 3:31 PM

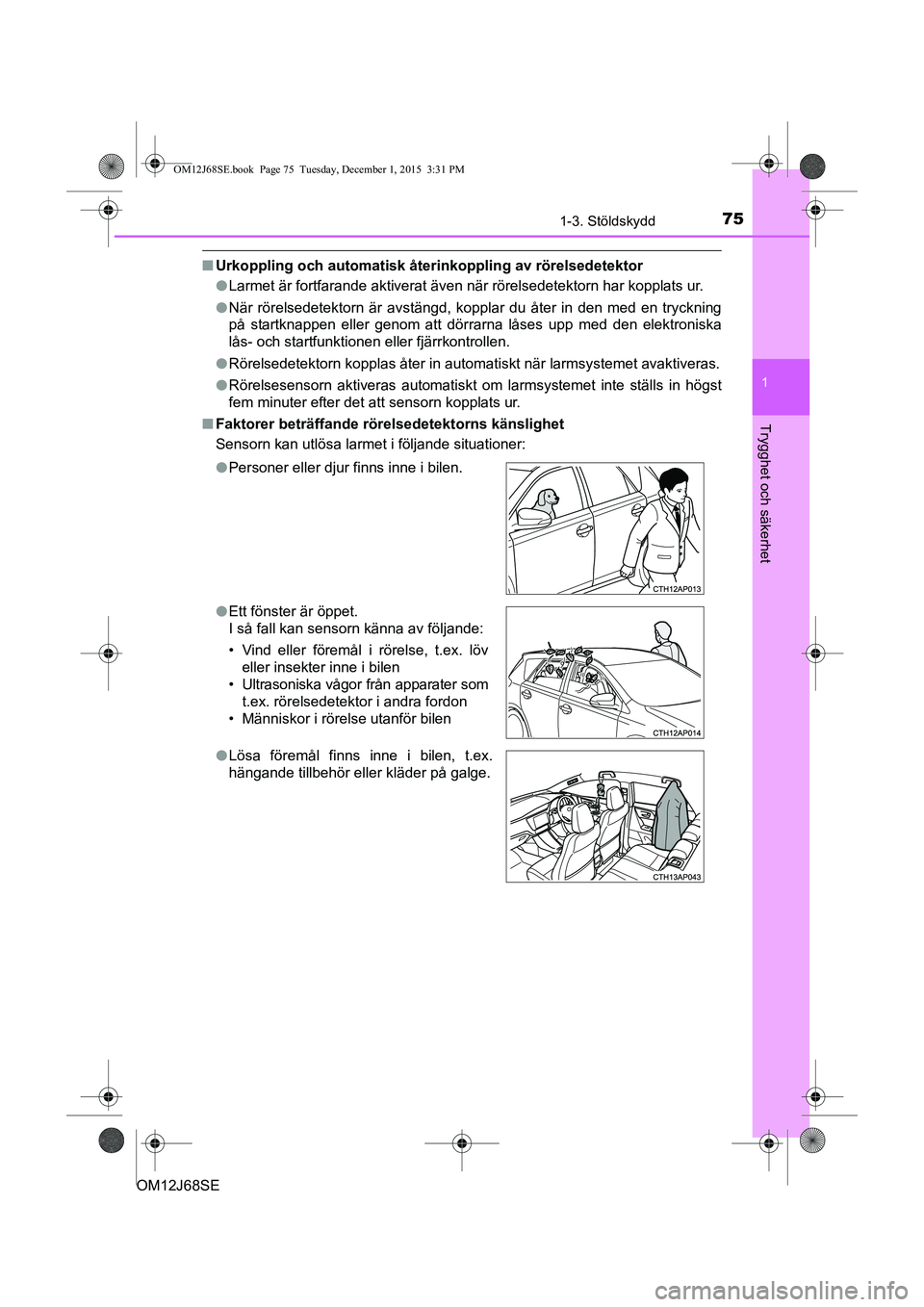

751-3. Stöldskydd
1
Trygghet och säkerhet
OM12J68SE
nUrkoppling och automatisk åter inkoppling av rörelsedetektor
l Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
l När rörelsedetektorn är avstängd, kopplar du åter in den \
med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen eller fjärrkontrollen.
l Rörelsedetektorn kopplas åter in automatiskt när larmsystemet avaktiveras.
l Rörelsesensorn aktiveras automatiskt om larmsystemet inte ställs in högst
fem minuter efter det att sensorn kopplats ur.
n Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
l Personer eller djur finns inne i bilen.
l Ett fönster är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater som
t.ex. rörelsedetektor i andra fordon
• Människor i rörelse utanför bilen
l Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.
OM12J68SE.book Page 75 Tuesday, December 1, 2015 3:31 PM

761-3. Stöldskydd
OM12J68SEl
Bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt.
l Bilen utsätts för stötar, t.ex. orsakade av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
l
Bilen är parkerad på en plats där starka
vibrationer eller starkt buller förekom-
mer, t.ex. i ett parkeringsgarage.
l Is eller snö tas bort från bilen vilket orsa-
kar upprepade stötar eller vibrationer.
OBSERVERA
nSäkerställa korrekt rö relsedetektorfunktion
l Montering av andra tillbehör än original Toyotadelar, eller om föremål lämnas
mellan förarsätet och framsätespassagerarsätet kan avkänningsförmågan
minskas.
lSensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
l Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM12J68SE.book Page 76 Tuesday, December 1, 2015 3:31 PM

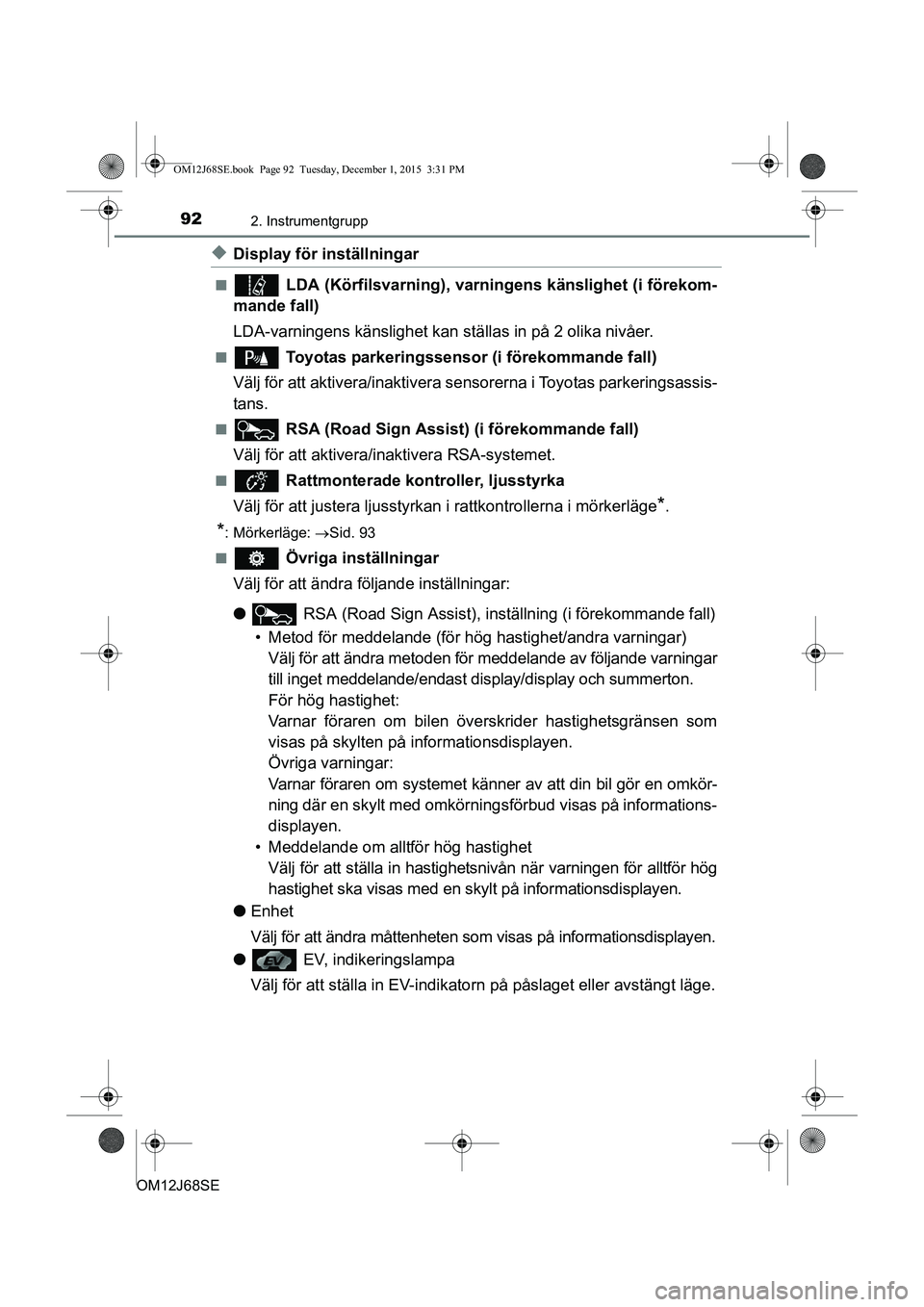

922. Instrumentgrupp
OM12J68SE
uDisplay för inställningar
n LDA (Körfilsvarning), varningens känslighet (i förekom-
mande fall)
LDA-varningens känslighet kan ställas in på 2 olika nivåer.
n Toyotas parkeringssensor (i förekommande fall)
Välj för att aktivera/inaktivera s ensorerna i Toyotas parkeringsassis-
tans.
n RSA (Road Sign Assist) (i förekommande fall)
Välj för att aktivera/inaktivera RSA-systemet.
n Rattmonterade kontroller, ljusstyrka
Välj för att justera lju sstyrkan i rattkontrollerna i mörkerläge
*.
*: Mörkerläge: Sid. 93
n
Övriga inställningar
Välj för att ändra följande inställningar:
l RSA (Road Sign Assist), inställning (i förekommande fall)
• Metod för meddelande (för hög hastighet/andra varningar) Välj för att ändra metoden för meddelande av följande varningar
till inget meddelande/endast di splay/display och summerton.
För hög hastighet:
Varnar föraren om bilen överskrider hastighetsgränsen som
visas på skylten på informationsdisplayen.
Övriga varningar:
Varnar föraren om systemet känner av att din bil gör en omkör-
ning där en skylt med omkörnings förbud visas på informations-
displayen.
• Meddelande om alltför hög hastighet Välj för att ställa in hastighetsnivån när varningen för alltför hög
hastighet ska visas med en sk ylt på informationsdisplayen.
l Enhet
Välj för att ändra måttenheten som visas på informationsdisplayen.
l EV, indikeringslampa
Välj för att ställa in EV-indikat orn på påslaget eller avstängt läge.
OM12J68SE.book Page 92 Tuesday, December 1, 2015 3:31 PM

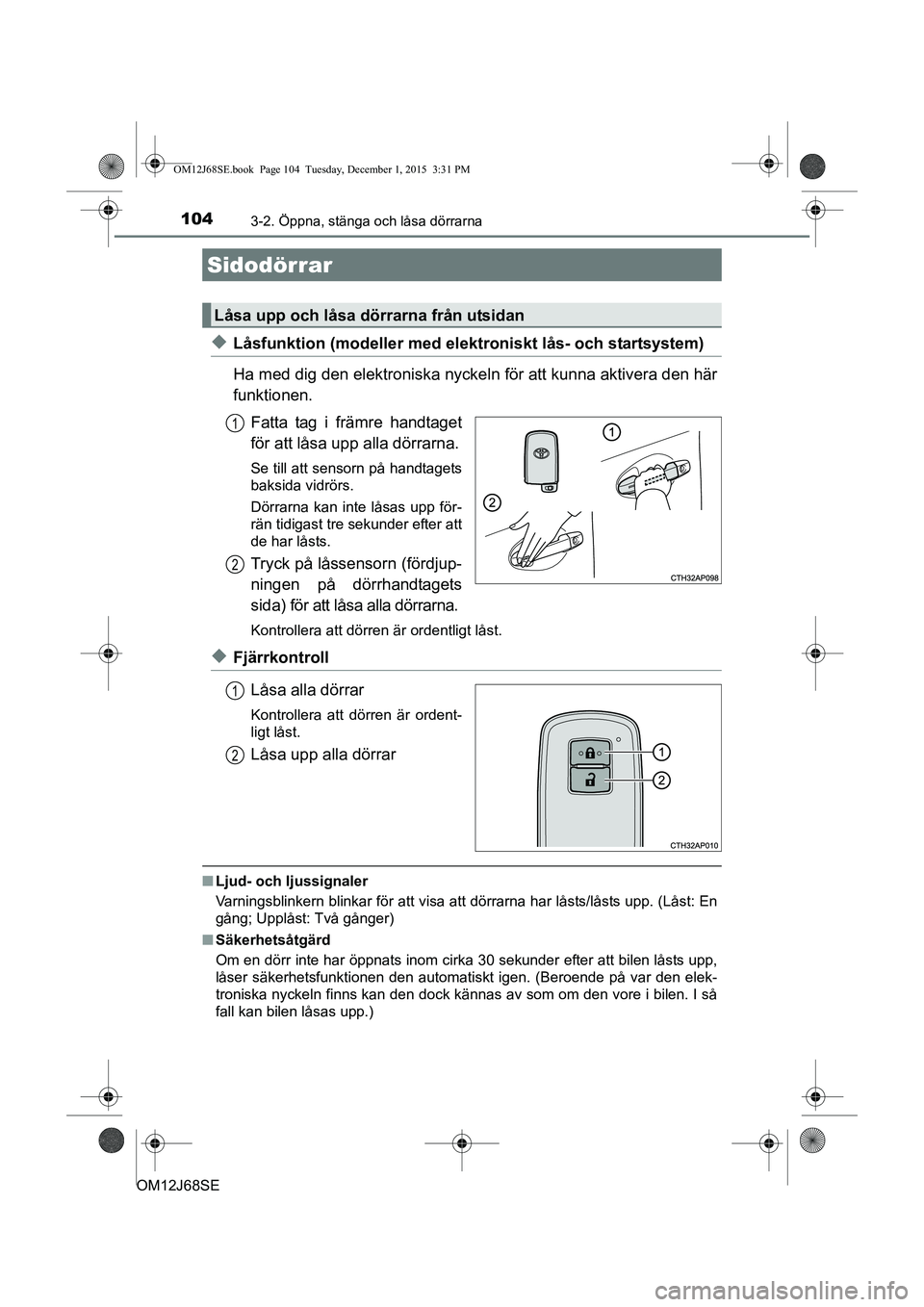

104
OM12J68SE
3-2. Öppna, stänga och låsa dörrarna
uLåsfunktion (modeller med elektroniskt lås- och startsystem)
Ha med dig den elektroniska nyckel n för att kunna aktivera den här
funktionen.
Fatta tag i främre handtaget
för att låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast tre sekunder efter att
de har låsts.
Tryck på låssensorn (fördjup-
ningen på dörrhandtagets
sida) för att låsa alla dörrarna.
Kontrollera att dörren är ordentligt låst.
uFjärrkontroll
Låsa alla dörrar
Kontrollera att dörren är ordent-
ligt låst.
Låsa upp alla dörrar
nLjud- och ljussignaler
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: En
gång; Upplåst: Två gånger)
n Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen. (Beroende på var den elek-
troniska nyckeln finns kan den dock kännas av som om den vore i bilen. I så
fall kan bilen låsas upp.)
Sidodörrar
Låsa upp och låsa dörrarna från utsidan
1
2
1
2
OM12J68SE.book Page 104 Tuesday, December 1, 2015 3:31 PM

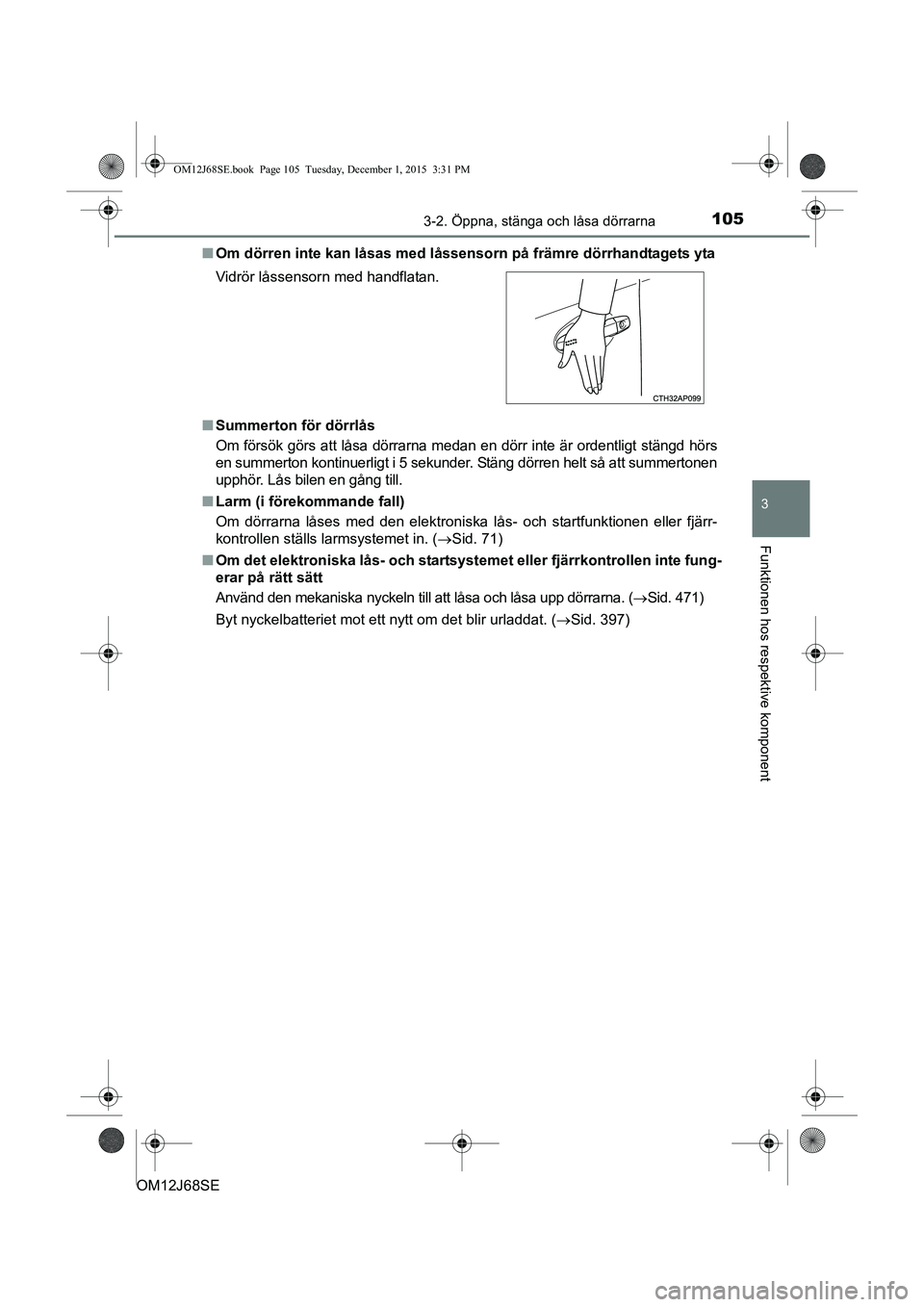

1053-2. Öppna, stänga och låsa dörrarna
OM12J68SE
3
Funktionen hos respektive komponent
nOm dörren inte kan låsas med låssenso rn på främre dörrhandtagets yta
n Summerton för dörrlås
Om försök görs att låsa dörrarna medan en dörr inte är ordentligt stängd hörs
en summerton kontinuerligt i 5 sekunder. Stäng dörren helt så att summertonen
upphör. Lås bilen en gång till.
n Larm (i förekommande fall)
Om dörrarna låses med den elektroniska lås- och startfunktionen eller fjärr-
kontrollen ställs larmsystemet in. ( Sid. 71)
n Om det elektroniska lås- och startsystemet eller fjärrkontrollen inte fung-
erar på rätt sätt
Använd den mekaniska nyckeln till att låsa och låsa upp dörrarna. ( Sid. 471)
Byt nyckelbatteriet mot ett nytt om det blir urladdat. ( Sid. 397)
Vidrör låssensorn med handflatan.
OM12J68SE.book Page 105 Tuesday, December 1, 2015 3:31 PM

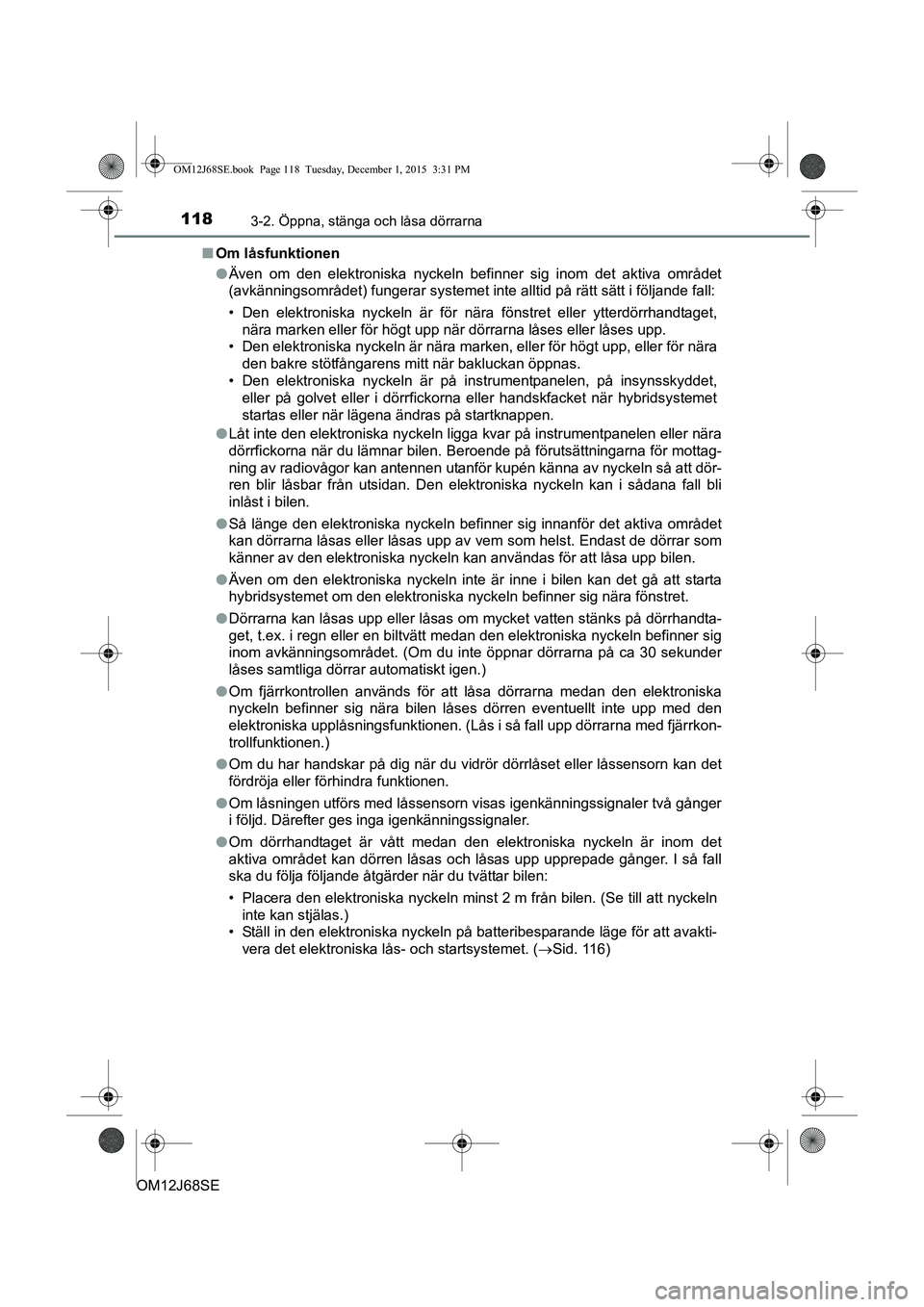

1183-2. Öppna, stänga och låsa dörrarna
OM12J68SEn
Om låsfunktionen
lÄven om den elektroniska nyckeln befinner sig inom det aktiva området
(avkänningsområdet) fungerar systemet inte alltid på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära
den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet, eller på golvet eller i dörrfickorna eller handskfacket när hybridsystemet
startas eller när lägena ändras på startknappen.
l Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
l Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan användas för att låsa upp bilen.
l Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
hybridsystemet om den elektroniska nyckeln befinner sig nära fönst\
ret.
l Dörrarna kan låsas upp eller låsas om mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
l Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
l Om du har handskar på dig när du vidrör dörrlåset eller låssensorn kan det
fördröja eller förhindra funktionen.
l Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att avakti- vera det elektroniska lås- och startsystemet. ( Sid. 116)
OM12J68SE.book Page 118 Tuesday, December 1, 2015 3:31 PM
