sensor TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

3
1
9 8
7 5 4
3
2
UK AURIS_HV_HB_EE (OM12J68E)
6
4-1. Voordat u gaat rijdenRijden met de auto.............174
Lading en bagage ..............184
Rijden met een aanhangwagen ................185
4-2. Rijprocedures Startknop ...........................195
EV-modus ..........................201
Hybridetransmissie ............203
Richtingaanwijzer-schakelaar .......................211
Parkeerrem ........................212
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ..................213
Schakelaar mistlampen .....219
Ruitenwissers en -sproeiers.........................221
Achterruitenwisser en -sproeier ..........................225
4-4. Tanken Openen van de tankdop ....227 4-5. Toyota Safety Sense
Toyota Safety Sense ......... 230
PCS (Pre-Crash Safety-systeem) ......................... 234
LDA (Lane Departure Alert) ............................... 242
Automatic High Beam- systeem........................... 248
RSA (Road Sign Assist) .... 252
4-6. Gebruik van de ondersteunende systemen
Cruise control .................... 258
Toyota Parking Assist- sensor ............................. 262
Simple-IPA (Simple-Intelligent Parking
Assist) ............................. 269
Ondersteunende systemen......................... 283
4-7. Rijtips Rijden met een hybrideauto ..................... 289
Rijden in de winter............. 292
4Rijden
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 3 Friday, April 24, 2015 10:36 AM

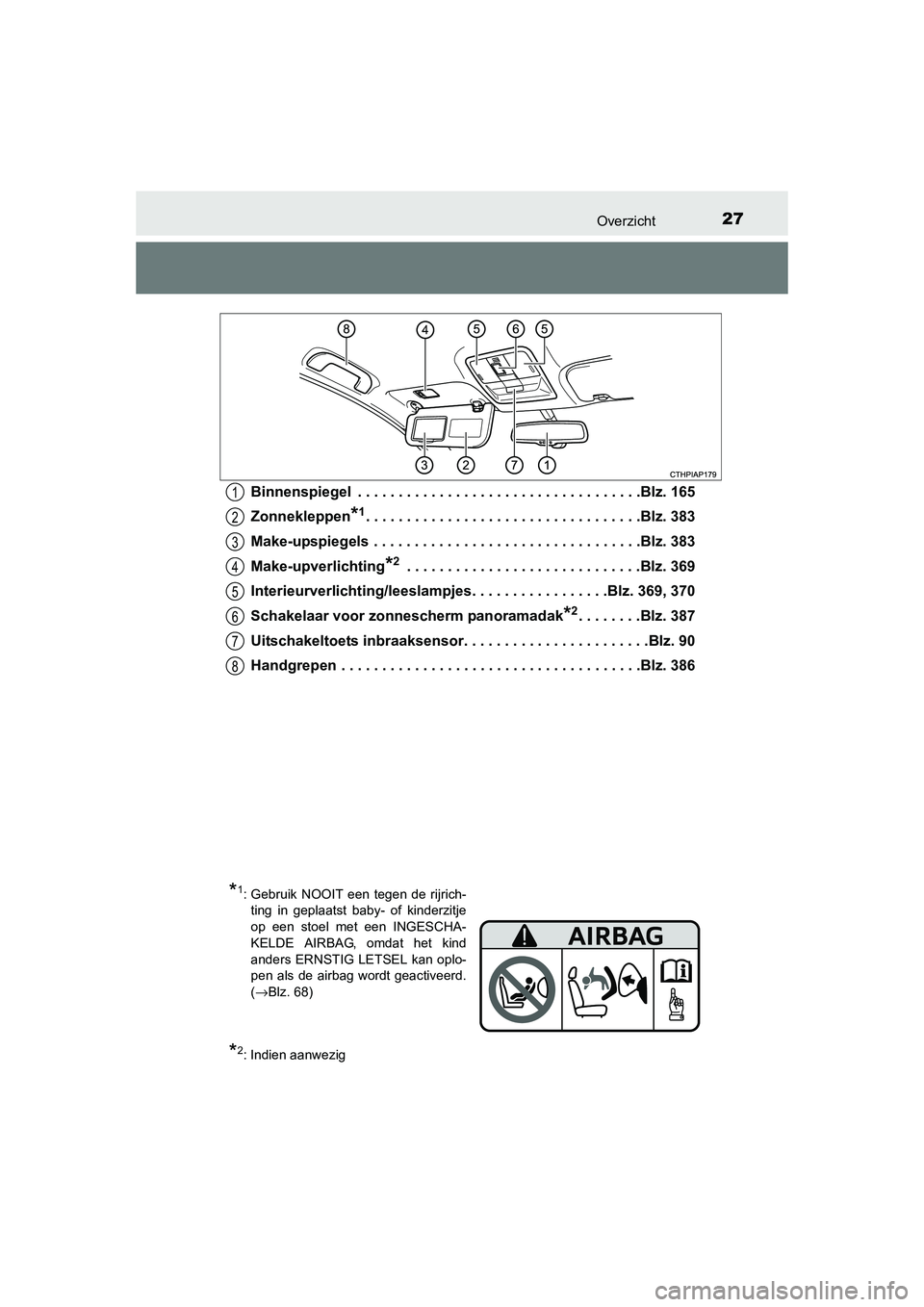

27Overzicht
UK AURIS_HV_HB_EE (OM12J68E)Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 165
Zonnekleppen
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 383
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 383
Make-upverlichting
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 369
Interieurverlichting/leeslampjes. . . . . . . . . . . . . . . . .Blz. 369, 370
Schakelaar voor zonn escherm panoramadak
*2. . . . . . . .Blz. 387
Uitschakeltoets inbraaksensor. . . . . . . . . . . . . . . . . . . . . . .Blz. 90
Handgrepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 386
1
2
3
4
5
6
7
8
*1: Gebruik NOOIT een tegen de rijrich- ting in geplaatst baby- of kinderzitje
op een stoel met een INGESCHA-
KELDE AIRBAG, omdat het kind
anders ERNSTIG LETSEL kan oplo-
pen als de airbag wordt geactiveerd.
(→ Blz. 68)
*2: Indien aanwezig
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 27 Friday, April 24, 2015 10:36 AM

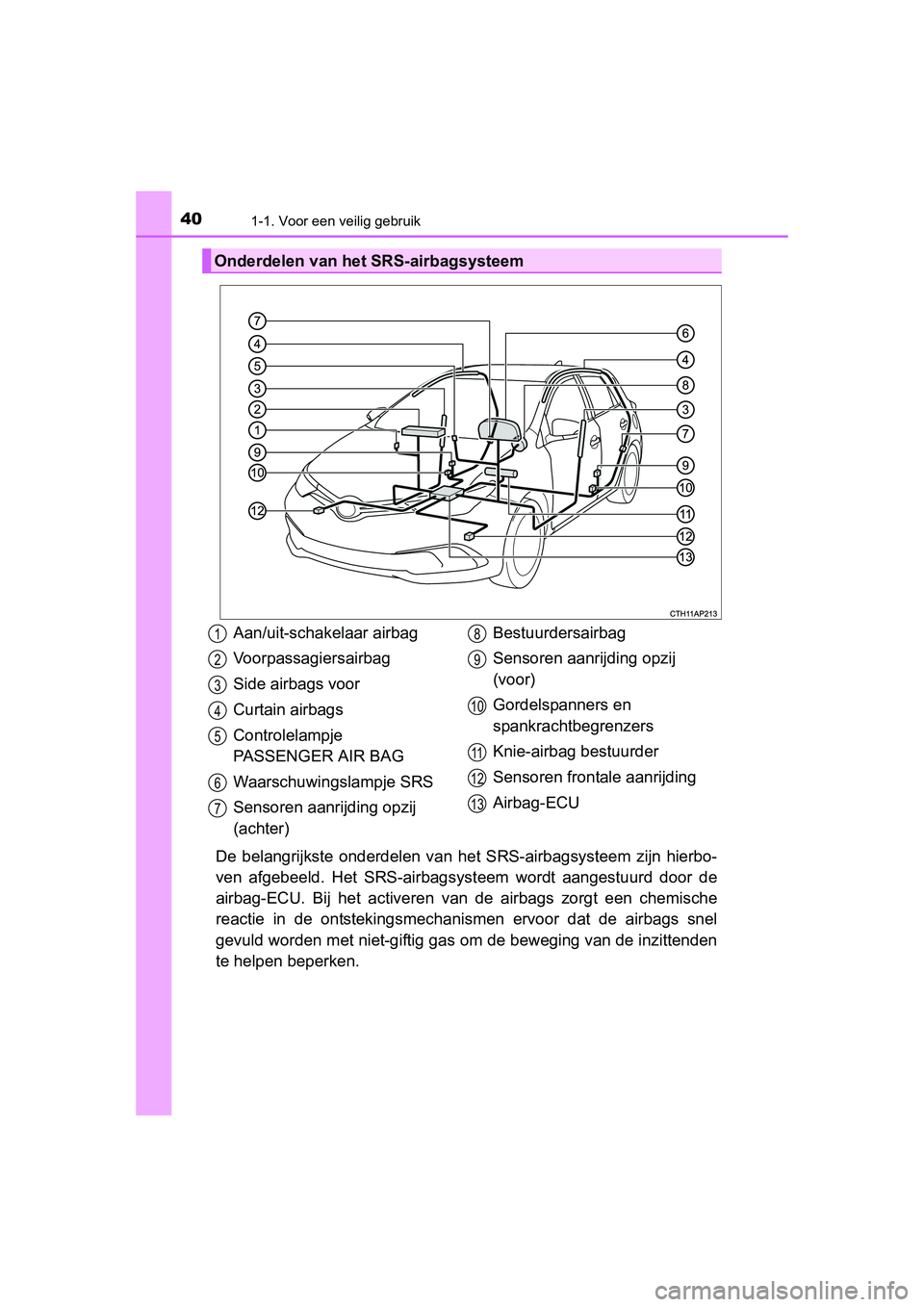

401-1. Voor een veilig gebruik
UK AURIS_HV_HB_EE (OM12J68E)
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemische
reactie in de ontstekingsmechanis men ervoor dat de airbags snel
gevuld worden met niet-giftig ga s om de beweging van de inzittenden
te helpen beperken.
Onderdelen van het SRS-airbagsysteem
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Side airbags voor
Curtain airbags
Controlelampje
PASSENGER AIR BAG
Waarschuwingslampje SRS
Sensoren aanrijding opzij
(achter) Bestuurdersairbag
Sensoren aanrijding opzij
(voor)
Gordelspanners en
spankrachtbegrenzers
Knie-airbag bestuurder
Sensoren frontale aanrijding
Airbag-ECU1
2
3
4
5
6
7
8
9
10
11
12
13
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 40 Friday, April 24, 2015 10:36 AM

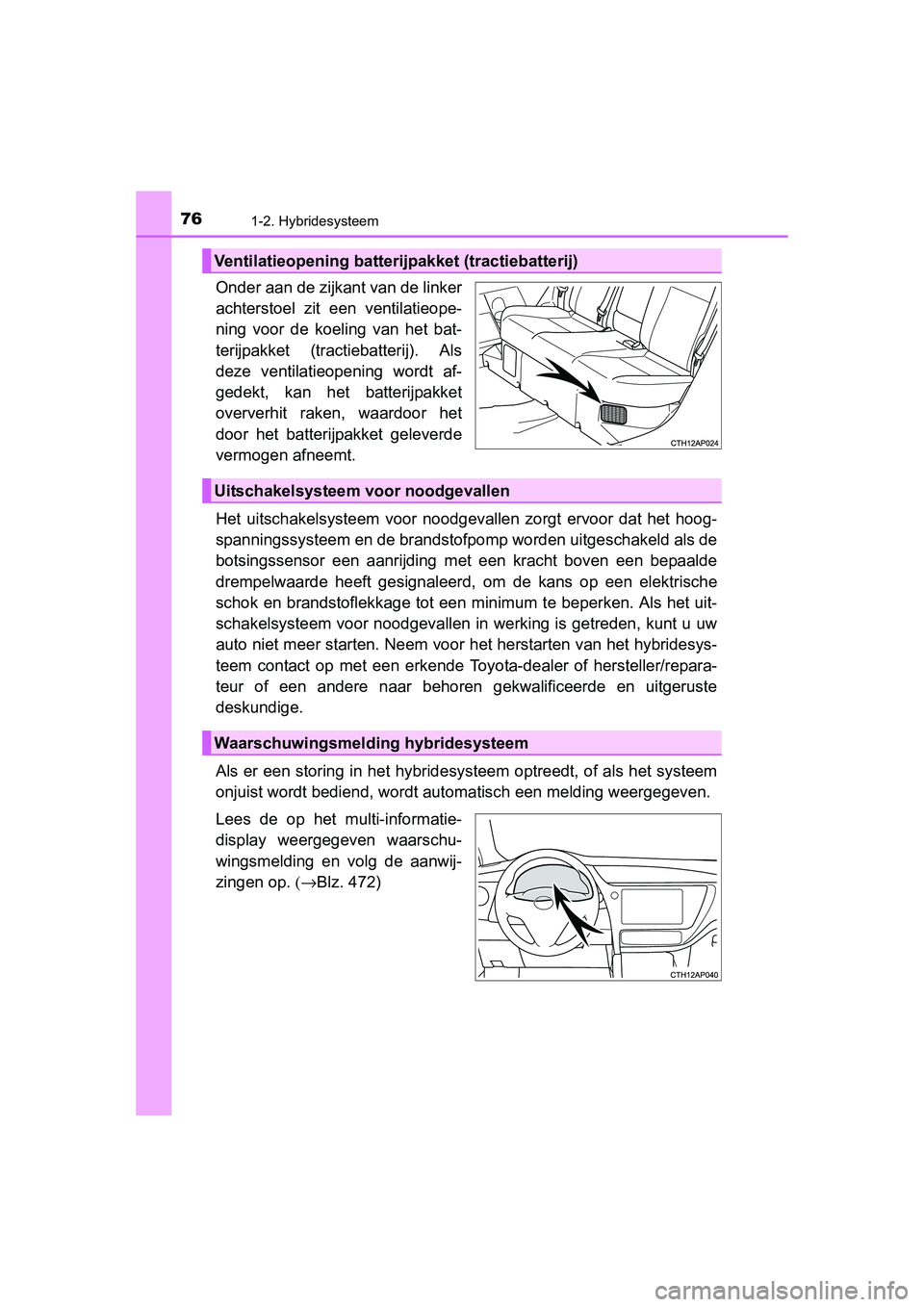

761-2. Hybridesysteem
UK AURIS_HV_HB_EE (OM12J68E)
Onder aan de zijkant van de linker
achterstoel zit een ventilatieope-
ning voor de koeling van het bat-
terijpakket (tractiebatterij). Als
deze ventilatieopening wordt af-
gedekt, kan het batterijpakket
oververhit raken, waardoor het
door het batterijpakket geleverde
vermogen afneemt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybridesys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybride systeem optreedt, of als het systeem
onjuist wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op. (→Blz. 472)
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmeld ing hybridesysteem
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 76 Friday, April 24, 2015 10:36 AM

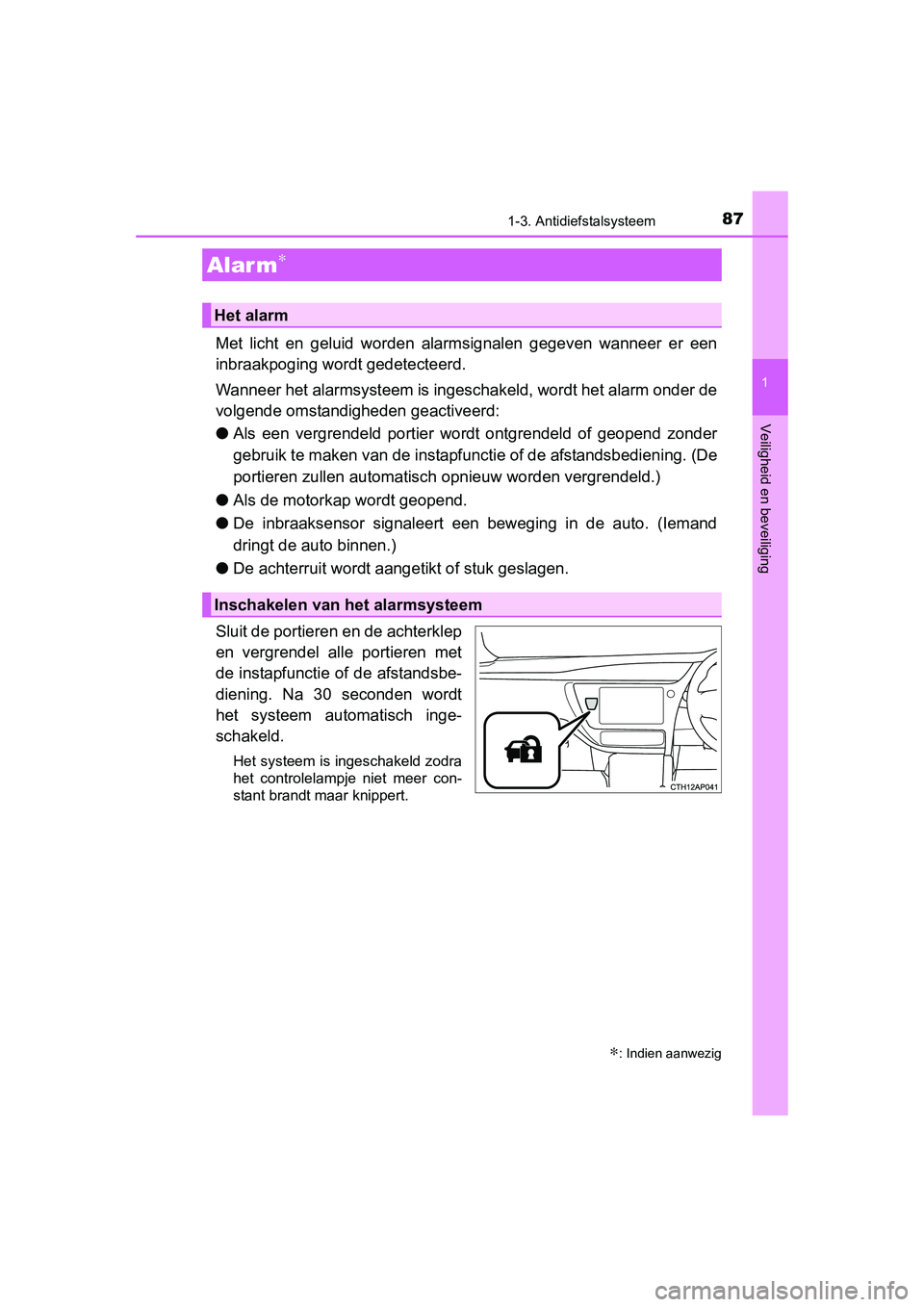

871-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12J68E)
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
●Als een vergrendeld portier wordt ontgrendeld of geopend zonder
gebruik te maken van de instapfunctie of de afstandsbediening. (De
portieren zullen automatisch opnieuw worden vergrendeld.)
● Als de motorkap wordt geopend.
● De inbraaksensor signaleert een beweging in de auto. (Iemand
dringt de auto binnen.)
● De achterruit wordt aang etikt of stuk geslagen.
Sluit de portieren en de achterklep
en vergrendel alle portieren met
de instapfunctie of de afstandsbe-
diening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
Alar m∗
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 87 Friday, April 24, 2015 10:36 AM

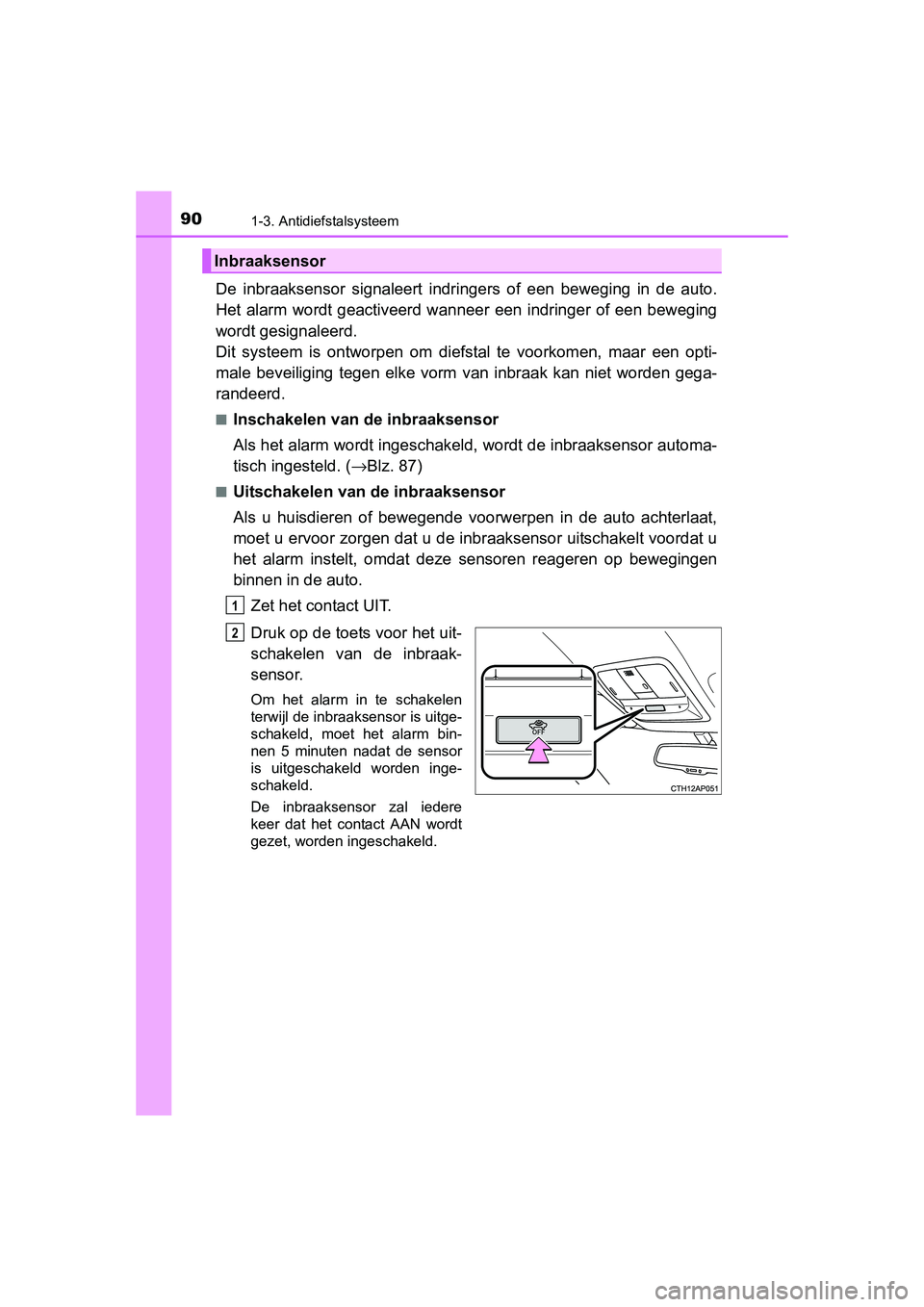

901-3. Antidiefstalsysteem
UK AURIS_HV_HB_EE (OM12J68E)
De inbraaksensor signaleert indringers of een beweging in de auto.
Het alarm wordt geactiveerd wanneer een indringer of een beweging
wordt gesignaleerd.
Dit systeem is ontworpen om diefstal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( →Blz. 87)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de i nbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren reageren op bewegingen
binnen in de auto.
Zet het contact UIT.
Druk op de toets voor het uit-
schakelen van de inbraak-
sensor.
Om het alarm in te schakelen
terwijl de inbraaksensor is uitge-
schakeld, moet het alarm bin-
nen 5 minuten nadat de sensor
is uitgeschakeld worden inge-
schakeld.
De inbraaksensor zal iedere
keer dat het contact AAN wordt
gezet, worden ingeschakeld.
Inbraaksensor
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 90 Friday, April 24, 2015 10:36 AM

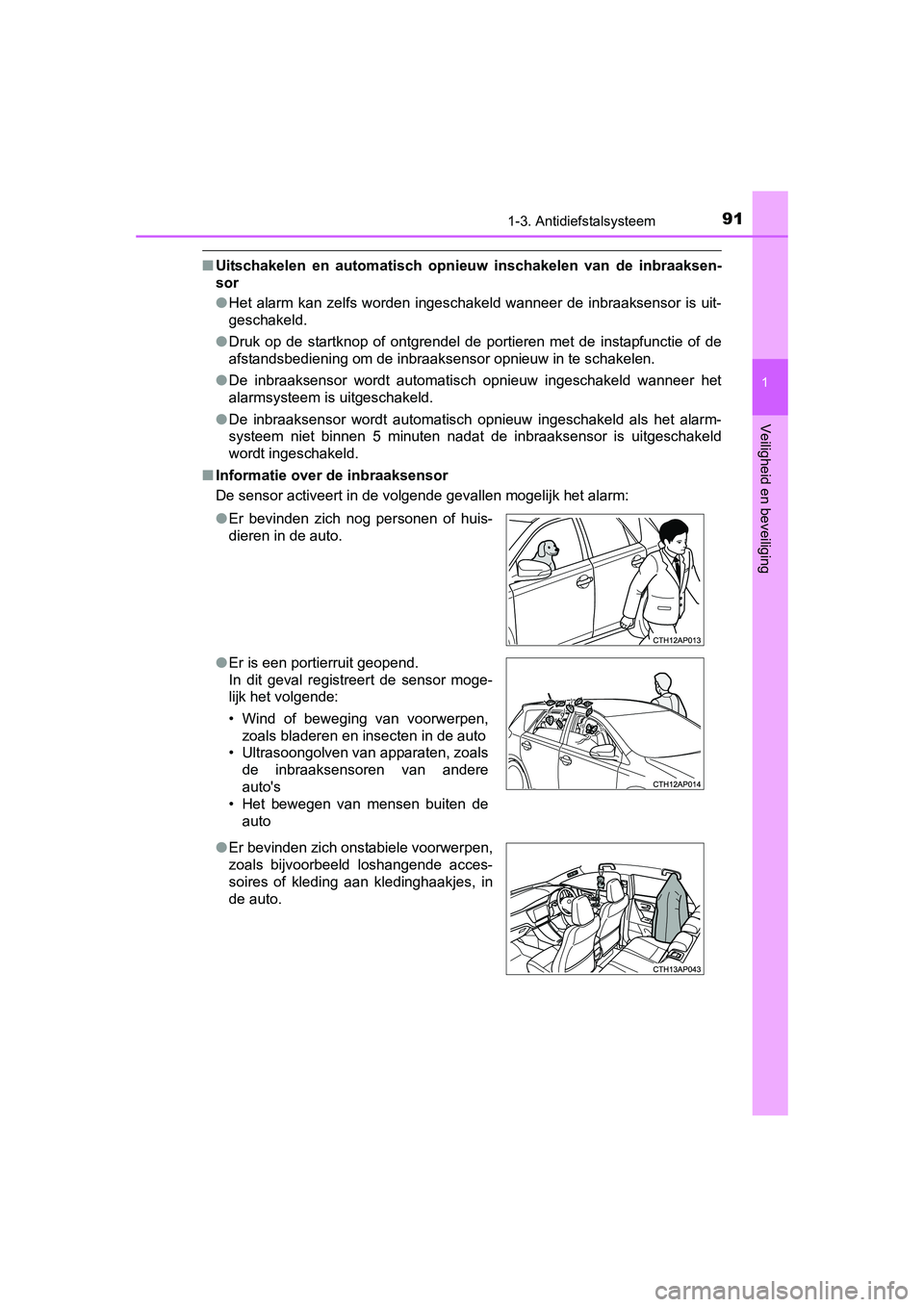

911-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12J68E)
■Uitschakelen en automatisch opni euw inschakelen van de inbraaksen-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Druk op de startknop of ontgrendel de portieren met de instapfunctie of de
afstandsbediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld als het alarm-
systeem niet binnen 5 minuten nadat de inbraaksensor is uitgeschakeld
wordt ingeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
●Er bevinden zich nog personen of huis-
dieren in de auto.
● Er is een portierruit geopend.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten in de auto
• Ultrasoongolven van apparaten, zoals
de inbraaksensoren van andere
auto's
• Het bewegen van mensen buiten de
auto
● Er bevinden zich onstabiele voorwerpen,
zoals bijvoorbeeld loshangende acces-
soires of kleding aan kledinghaakjes, in
de auto.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 91 Friday, April 24, 2015 10:36 AM

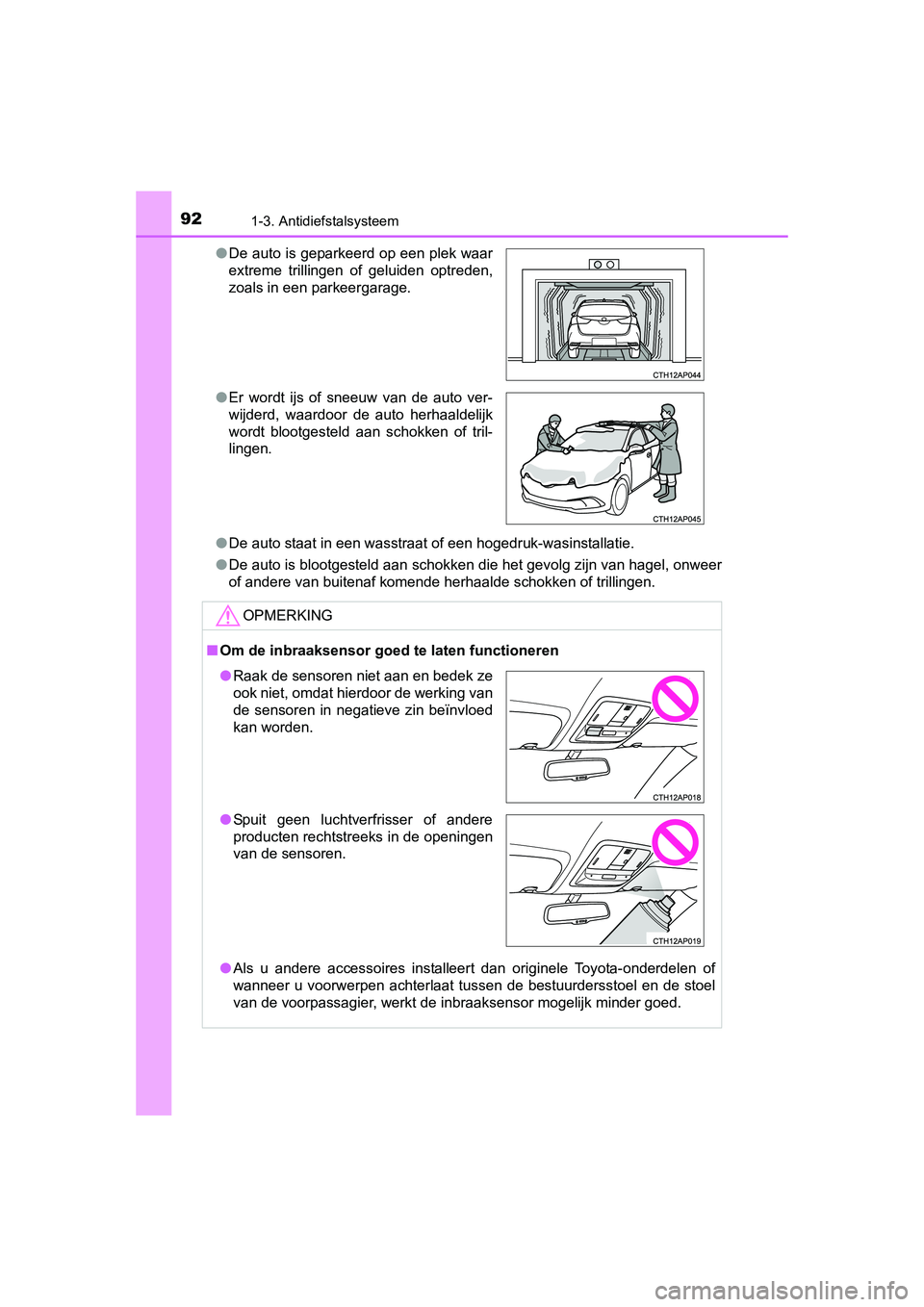

921-3. Antidiefstalsysteem
UK AURIS_HV_HB_EE (OM12J68E)●
De auto staat in een wasstraat of een hogedruk-wasinstallatie.
● De auto is blootgesteld aan schokken die het gevolg zijn van hagel, onweer
of andere van buitenaf komende herhaalde schokken of trillingen.
●
De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
● Er wordt ijs of sneeuw van de auto ver-
wijderd, waardoor de auto herhaaldelijk
wordt blootgesteld aan schokken of tril-
lingen.
OPMERKING
■Om de inbraaksensor goed te laten functioneren
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en de stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder goed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 92 Friday, April 24, 2015 10:36 AM

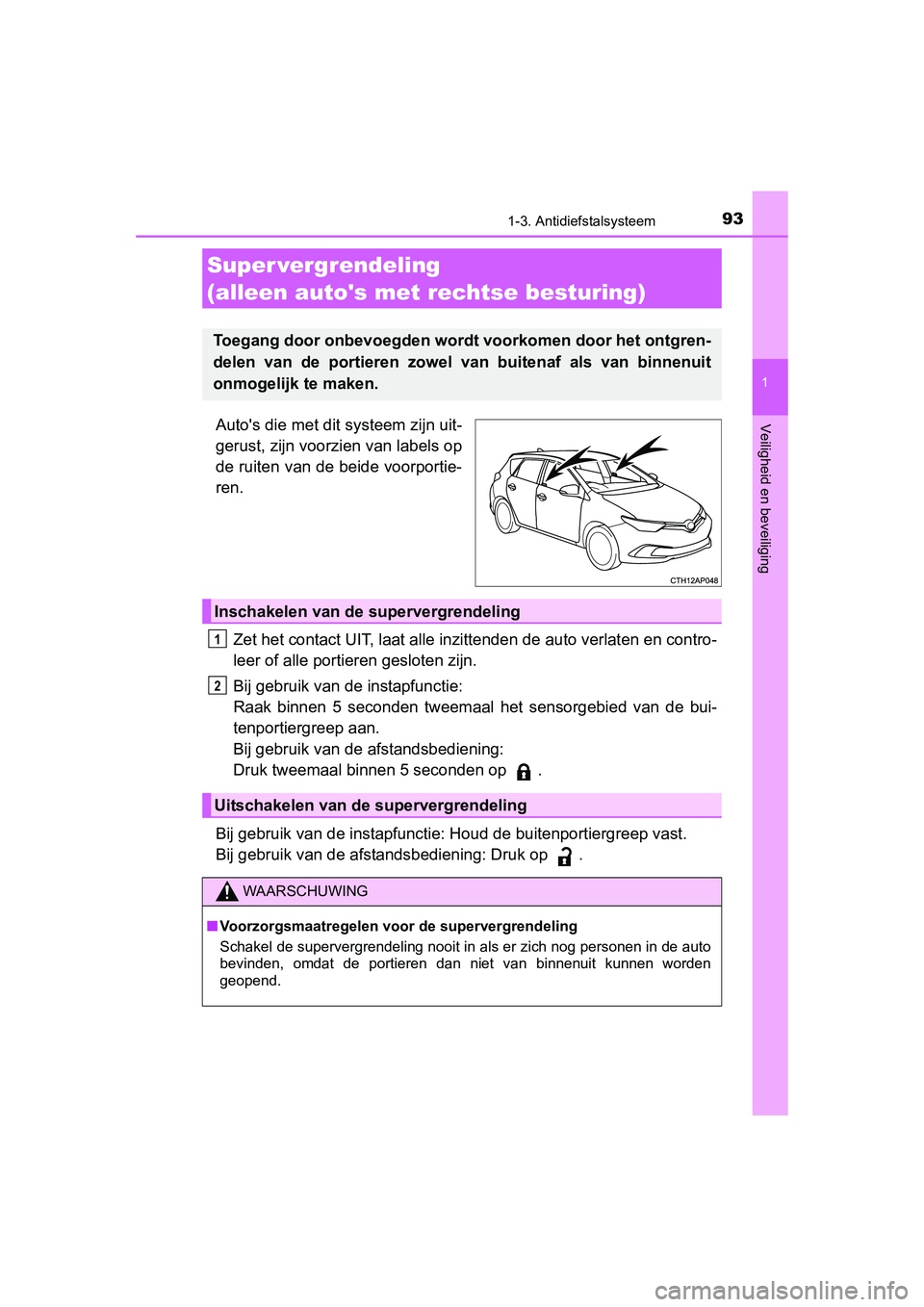

931-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12J68E)
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.Zet het contact UIT, laat alle inzittenden de auto verlaten en contro-
leer of alle portieren gesloten zijn.
Bij gebruik van de instapfunctie:
Raak binnen 5 seconden tweemaal het sensorgebied van de bui-
tenportiergreep aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
Bij gebruik van de instapfunctie: Houd de buitenportiergreep vast.
Bij gebruik van de afstandsbediening: Druk op .
Super vergrendeling
(alleen auto's met rechtse besturing)
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
1
2
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 93 Friday, April 24, 2015 10:36 AM

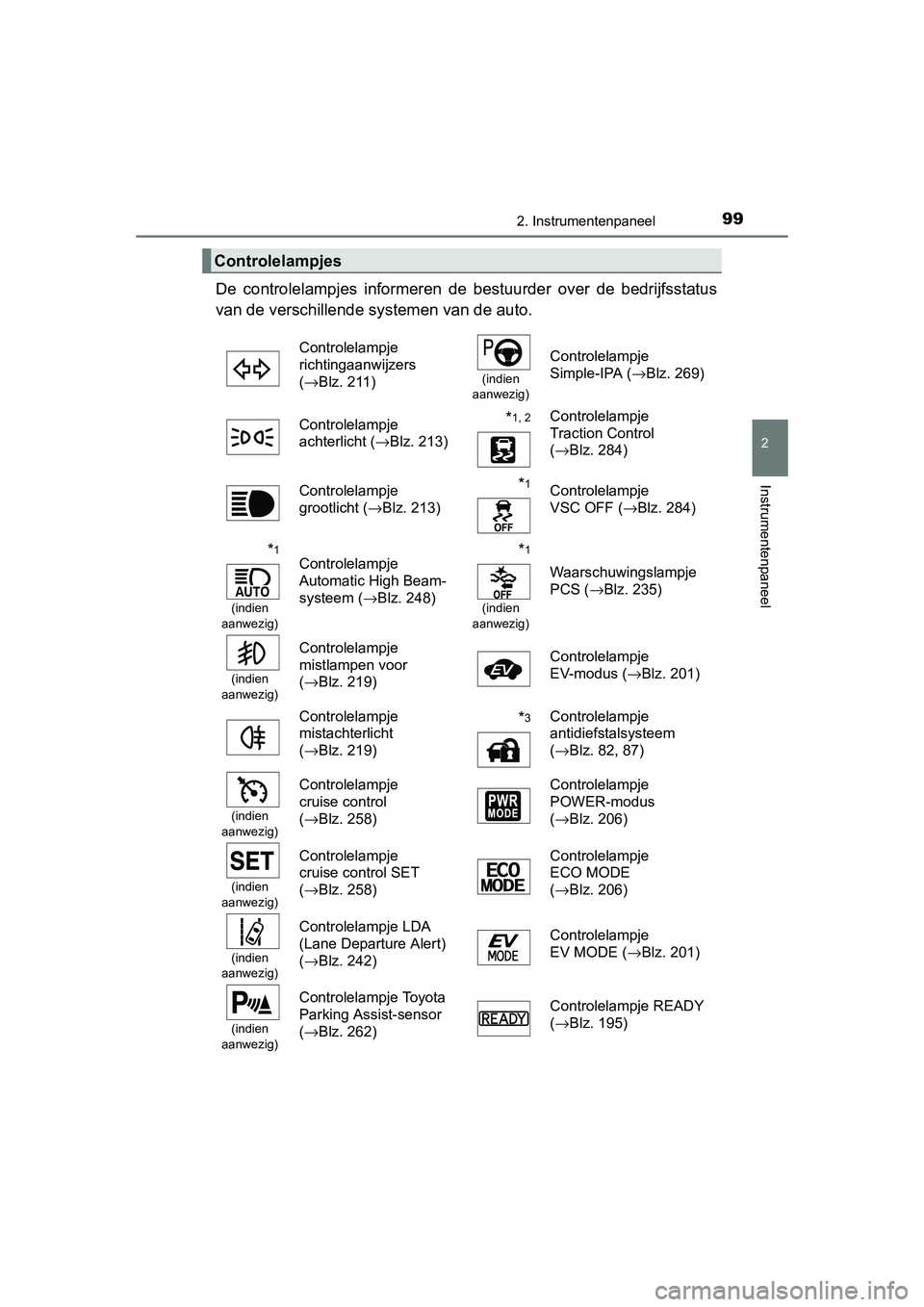

992. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
2
Instrumentenpaneel
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 211)
(indien
aanwezig)
Controlelampje
Simple-IPA ( →Blz. 269)
Controlelampje
achterlicht ( →Blz. 213)
*1, 2Controlelampje
Traction Control
(→Blz. 284)
Controlelampje
grootlicht ( →Blz. 213)
*1Controlelampje
VSC OFF ( →Blz. 284)
*1
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 248)*1
(indien
aanwezig)
Waarschuwingslampje
PCS ( →Blz. 235)
(indien
aanwezig)
Controlelampje
mistlampen voor
( →Blz. 219) Controlelampje
EV-modus (
→Blz. 201)
Controlelampje
mistachterlicht
( →Blz. 219)
*3Controlelampje
antidiefstalsysteem
(→Blz. 82, 87)
(indien
aanwezig)
Controlelampje
cruise control
( →Blz. 258) Controlelampje
POWER-modus
(
→Blz. 206)
(indien
aanwezig)
Controlelampje
cruise control SET
( →Blz. 258) Controlelampje
ECO MODE
(
→Blz. 206)
(indien
aanwezig)
Controlelampje LDA
(Lane Departure Alert)
( →Blz. 242) Controlelampje
EV MODE (
→Blz. 201)
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 262) Controlelampje READY
(
→Blz. 195)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 99 Friday, April 24, 2015 10:36 AM
