TOYOTA AURIS HYBRID 2015 Instruksjoner for bruk (in Norwegian)

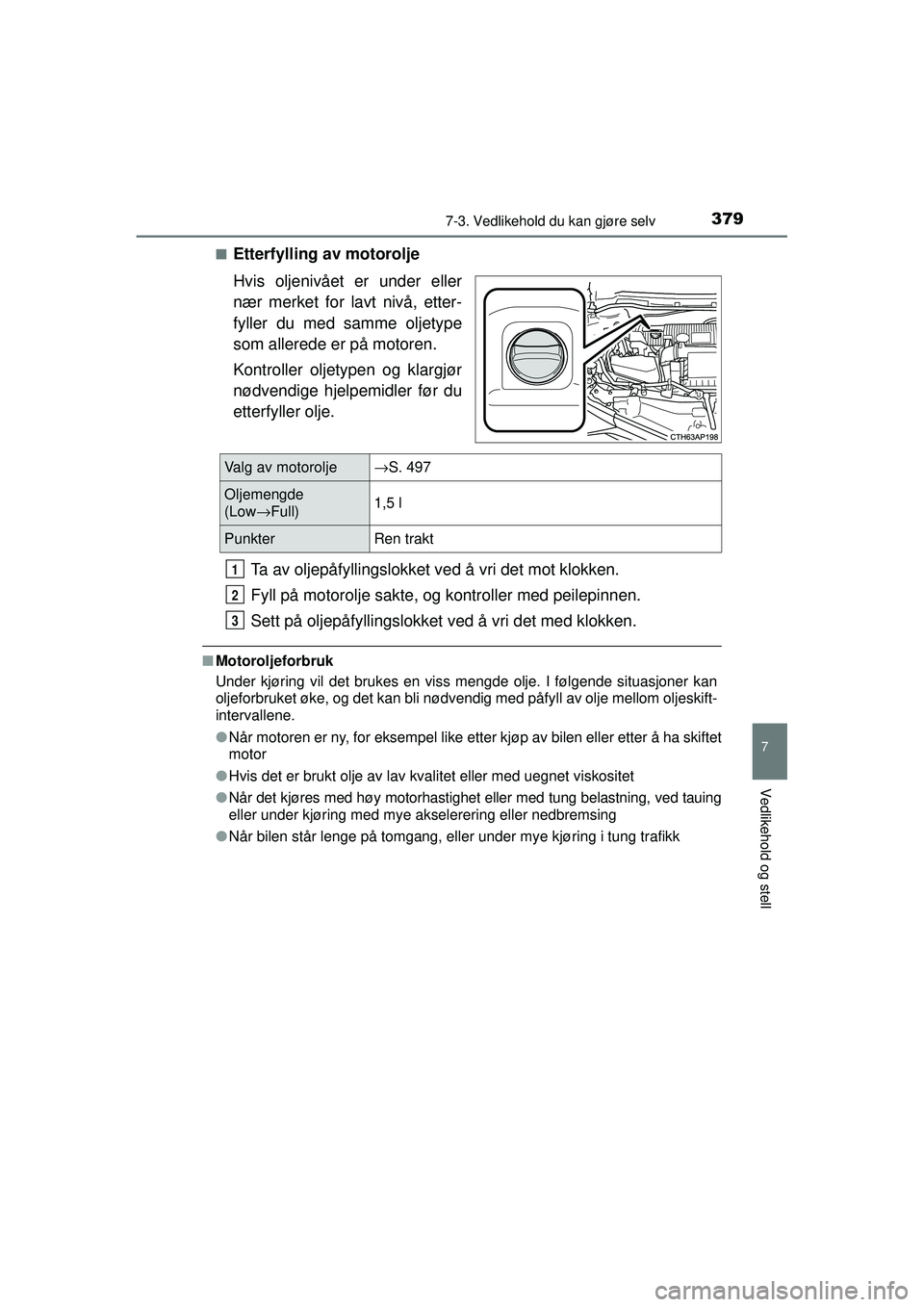

3797-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
■Etterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
■ Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskift-
intervallene.
●Når motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
● Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
● Når det kjøres med høy motorhastighet eller med tung belastning, ved tauing
eller under kjøring med mye akselerering eller nedbremsing
● Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
Valg av motorolje →S. 497
Oljemengde
(Low→Full) 1,5 l
Punkter
Ren trakt
1
2
3
OM12J68NO.book Page 379 Friday, May 22, 2015 3:18 PM

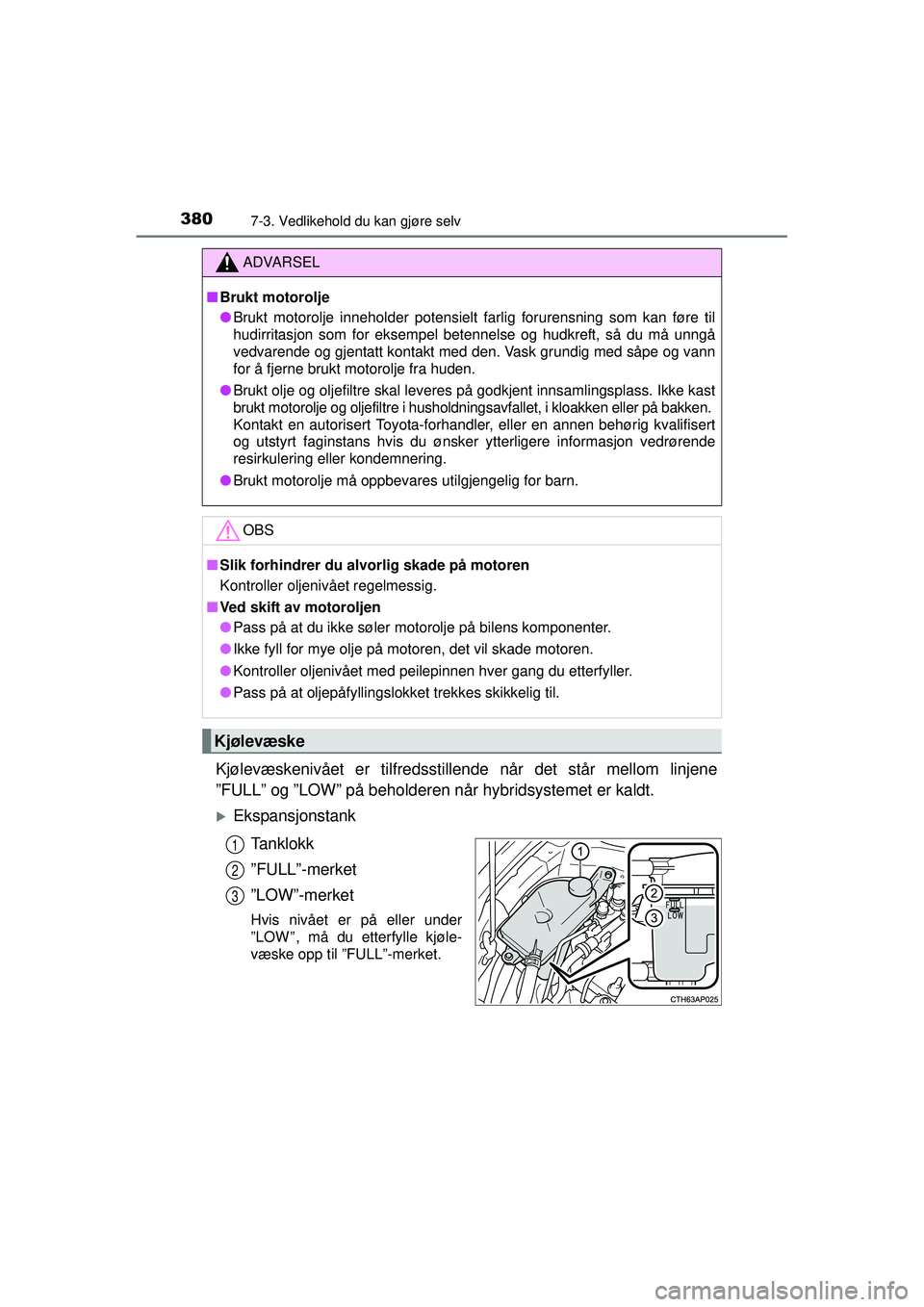

3807-3. Vedlikehold du kan gjøre selv
OM12J68NO
Kjølevæskenivået er tilfredsstillende når det står mellom linjene
”FULL” og ”LOW” på beholderen når hybridsystemet er kaldt.
XEkspansjonstank
Tanklokk
”FULL”-merket
”LOW”-merket
Hvis nivået er på eller under
”LOW” , må du etterfylle kjøle-
væske opp til ”FULL”-merket.
ADVARSEL
■ Brukt motorolje
● Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
● Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bakken.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans hvis du ønsker ytterligere informasjon vedrørende
resirkulering eller kondemnering.
● Brukt motorolje må oppbevares utilgjengelig for barn.
OBS
■ Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
■ Ved skift av motoroljen
● Pass på at du ikke søler motorolje på bilens komponenter.
● Ikke fyll for mye olje på motoren, det vil skade motoren.
● Kontroller oljenivået med peilepinnen hver gang du etterfyller.
● Pass på at oljepåfyllingslokket trekkes skikkelig til.
Kjølevæske
1
2
3
OM12J68NO.book Page 380 Friday, May 22, 2015 3:18 PM

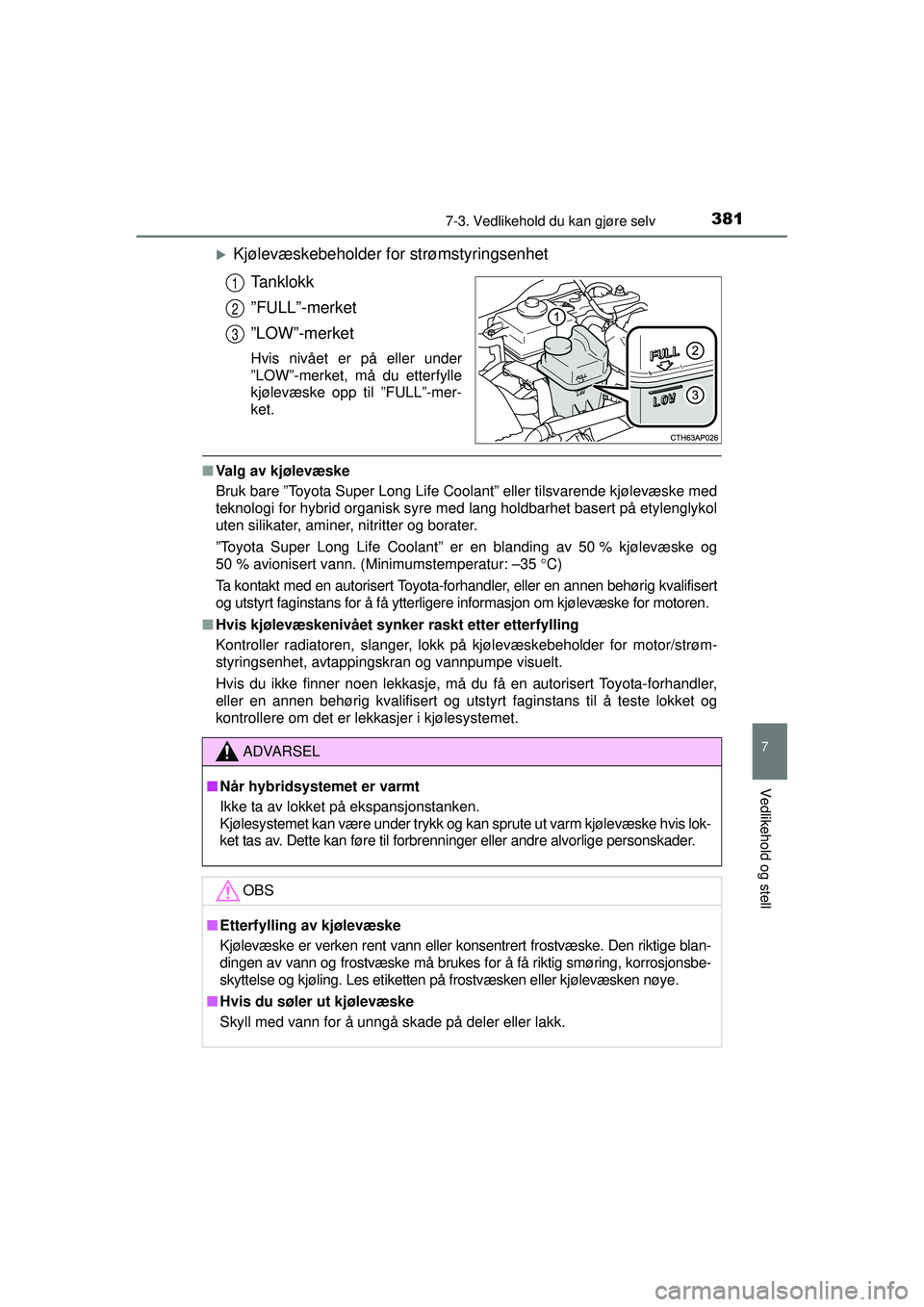

3817-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
XKjølevæskebeholder for strømstyringsenhetTanklokk
”FULL”-merket
”LOW”-merket
Hvis nivået er på eller under
”LOW”-merket, må du etterfylle
kjølevæske opp til ”FULL”-mer-
ket.
■Valg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 °C)
Ta kontakt med en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans for å få ytterligere informasjon om kjølevæske for motoren.
■ Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere om det er lekkasjer i kjølesystemet.
1
2
3
ADVARSEL
■ Når hybridsystemet er varmt
Ikke ta av lokket på ekspansjonstanken.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis lok-
ket tas av. Dette kan føre til forbrenninger eller andre alvorlige personskader.
OBS
■Etterfylling av kjølevæske
Kjølevæske er verken rent vann eller ko nsentrert frostvæske. Den riktige blan-
dingen av vann og frostvæske må brukes for å få riktig smøring, korrosjonsbe-
skyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken nøye.
■ Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM12J68NO.book Page 381 Friday, May 22, 2015 3:18 PM

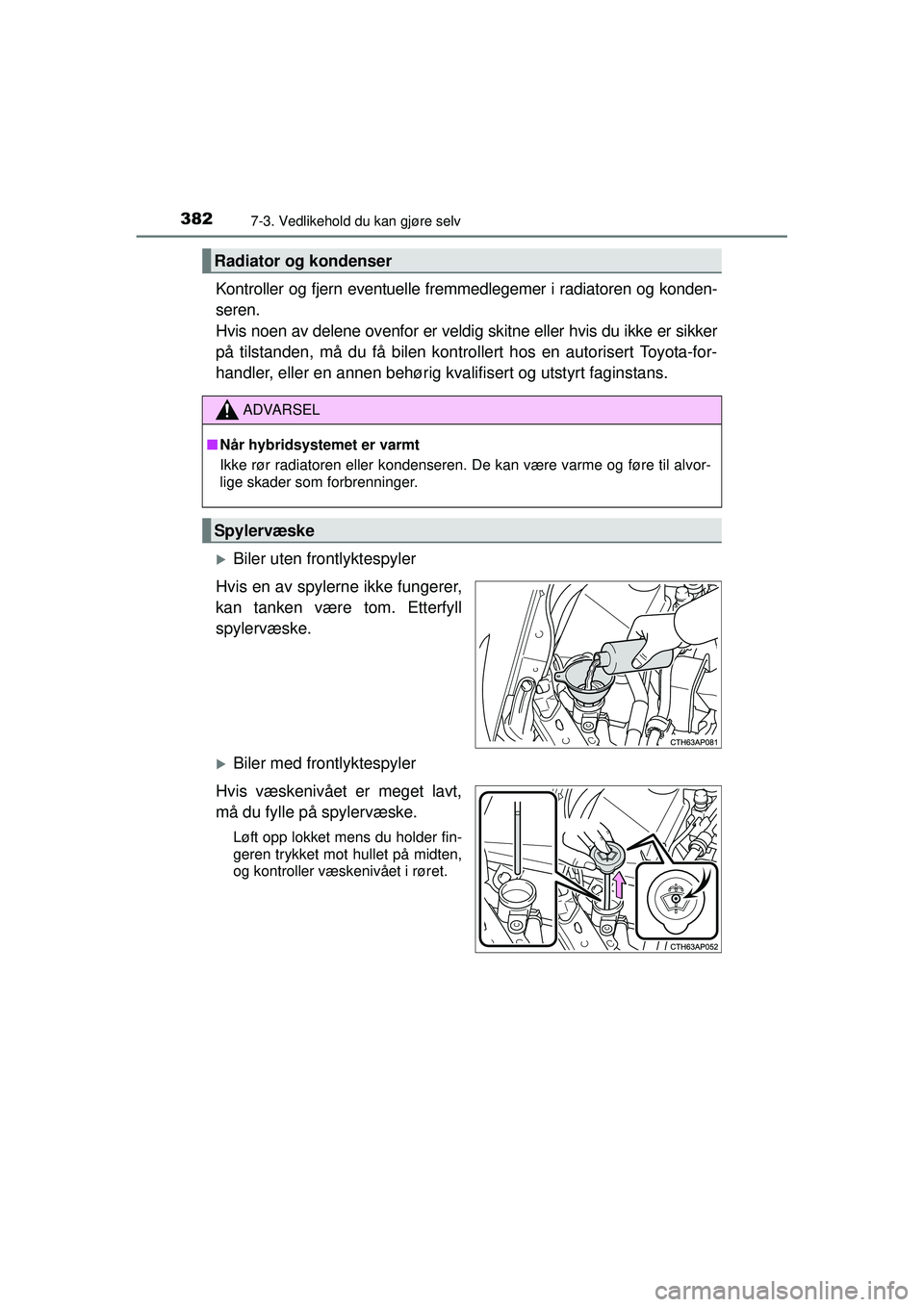

3827-3. Vedlikehold du kan gjøre selv
OM12J68NO
Kontroller og fjern eventuelle fremmedlegemer i radiatoren og konden-
seren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sikker
på tilstanden, må du få bilen kontrollert hos en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
XBiler uten frontlyktespyler
Hvis en av spylerne ikke fungerer,
kan tanken være tom. Etterfyll
spylervæske.
XBiler med frontlyktespyler
Hvis væskenivået er meget lavt,
må du fylle på spylervæske.
Løft opp lokket mens du holder fin-
geren trykket mot hullet på midten,
og kontroller væskenivået i røret.
Radiator og kondenser
ADVARSEL
■ Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvor-
lige skader som forbrenninger.
Spylervæske
OM12J68NO.book Page 382 Friday, May 22, 2015 3:18 PM

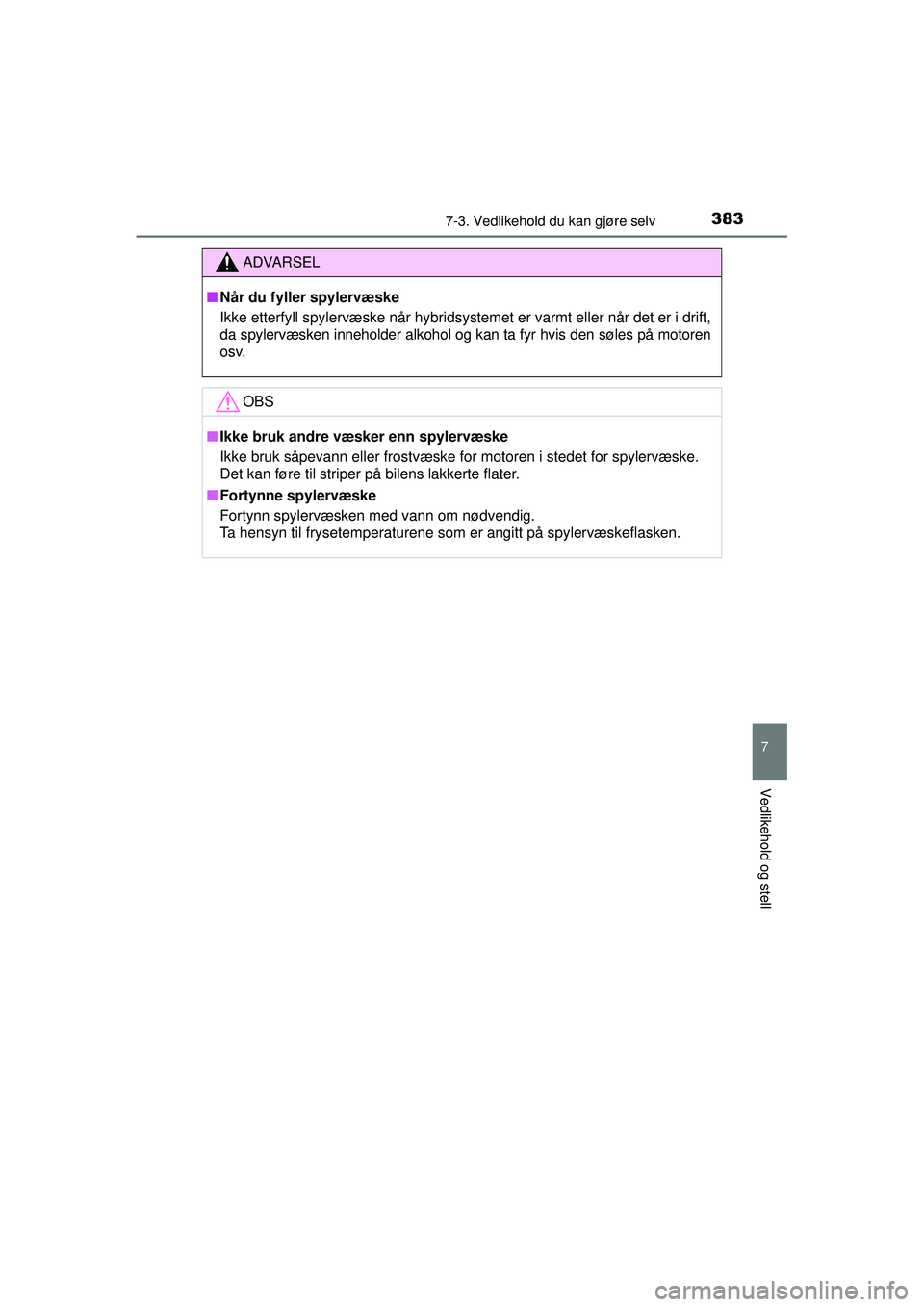

3837-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
ADVARSEL
■ Når du fyller spylervæske
Ikke etterfyll spylervæske når hybridsystemet er varmt eller når det er i drift,
da spylervæsken inneholder alkohol og kan ta fyr hvis den søles på motoren
osv.
OBS
■Ikke bruk andre væsker enn spylervæske
Ikke bruk såpevann eller frostvæske for motoren i stedet for spylervæske.
Det kan føre til striper på bilens lakkerte flater.
■ Fortynne spylervæske
Fortynn spylervæsken med vann om nødvendig.
Ta hensyn til frysetemperaturene som er angitt på spylervæskeflasken.
OM12J68NO.book Page 383 Friday, May 22, 2015 3:18 PM

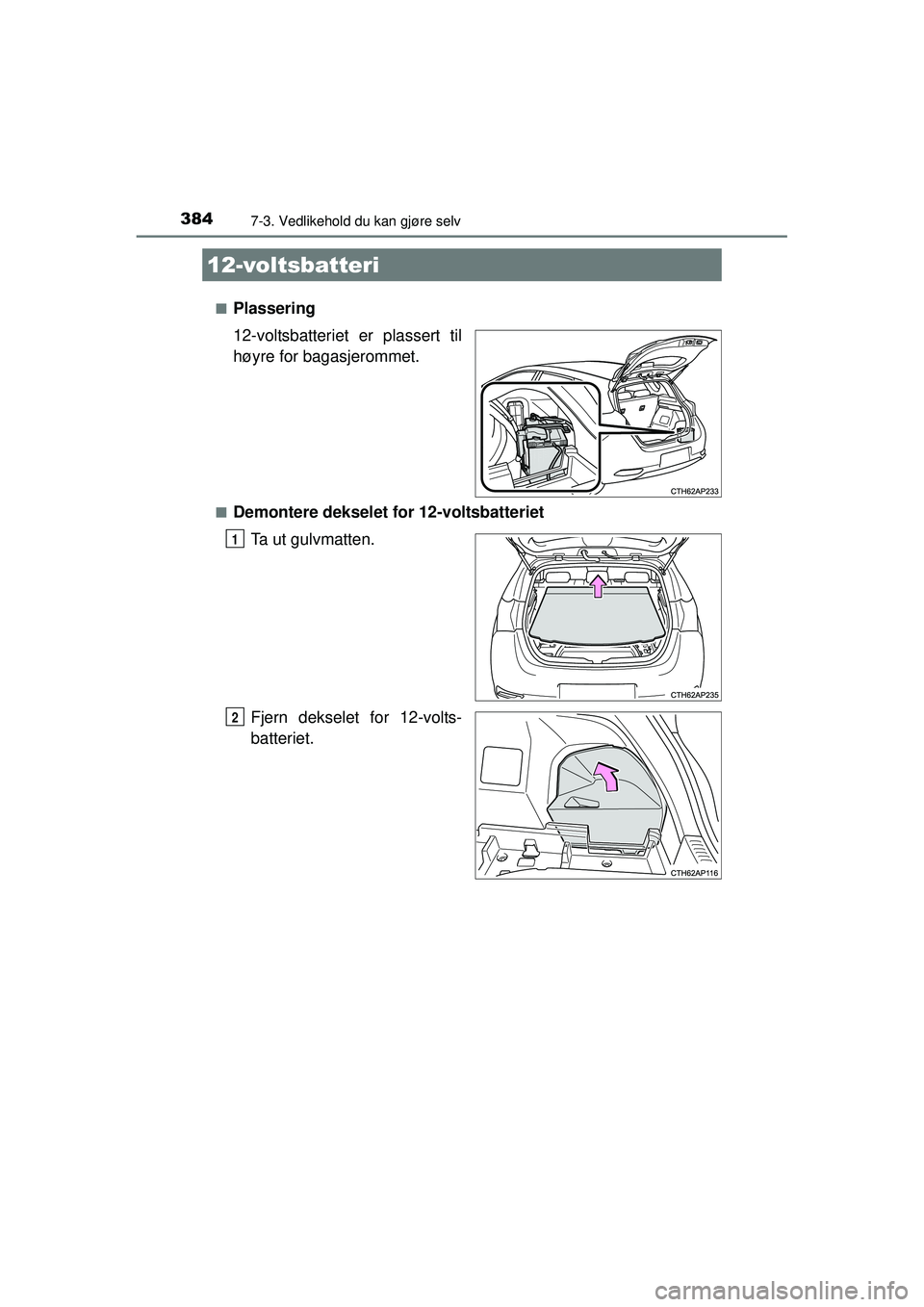

3847-3. Vedlikehold du kan gjøre selv
OM12J68NO■
Plassering
12-voltsbatteriet er plassert til
høyre for bagasjerommet.
■Demontere dekselet for 12-voltsbatteriet
Ta ut gulvmatten.
Fjern dekselet for 12-volts-
batteriet.
12-voltsbatteri
1
2
OM12J68NO.book Page 384 Friday, May 22, 2015 3:18 PM

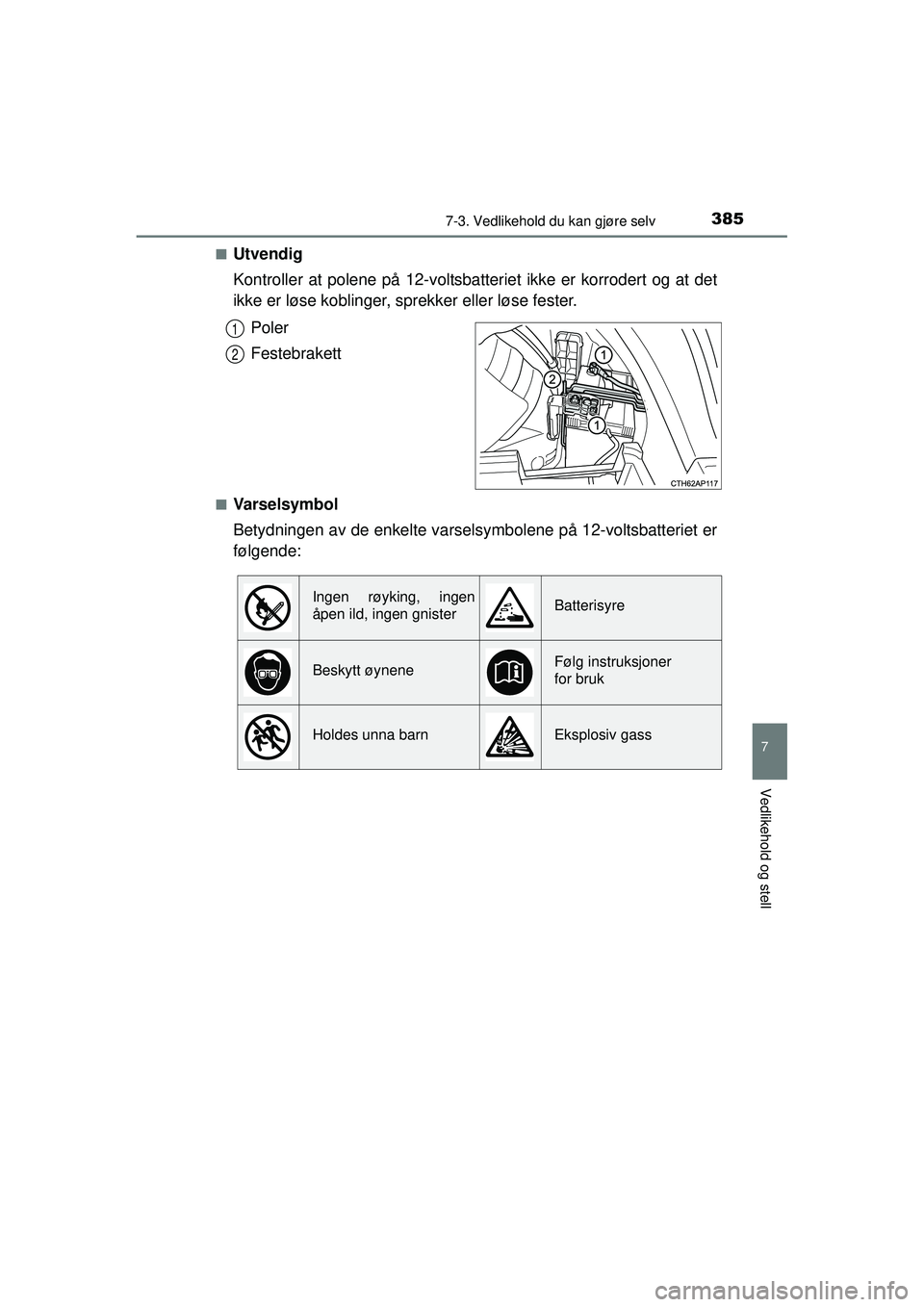

3857-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
■Utvendig
Kontroller at polene på 12-voltsbatteriet ikke er korrodert og at det
ikke er løse koblinger, sp rekker eller løse fester.
Poler
Festebrakett
■Varselsymbol
Betydningen av de enkelte varsel symbolene på 12-voltsbatteriet er
følgende:
1
2
Ingen røyking, ingen
åpen ild, ingen gnisterBatterisyre
Beskytt øyneneFølg instruksjoner
for bruk
Holdes unna barnEksplosiv gass
OM12J68NO.book Page 385 Friday, May 22, 2015 3:18 PM

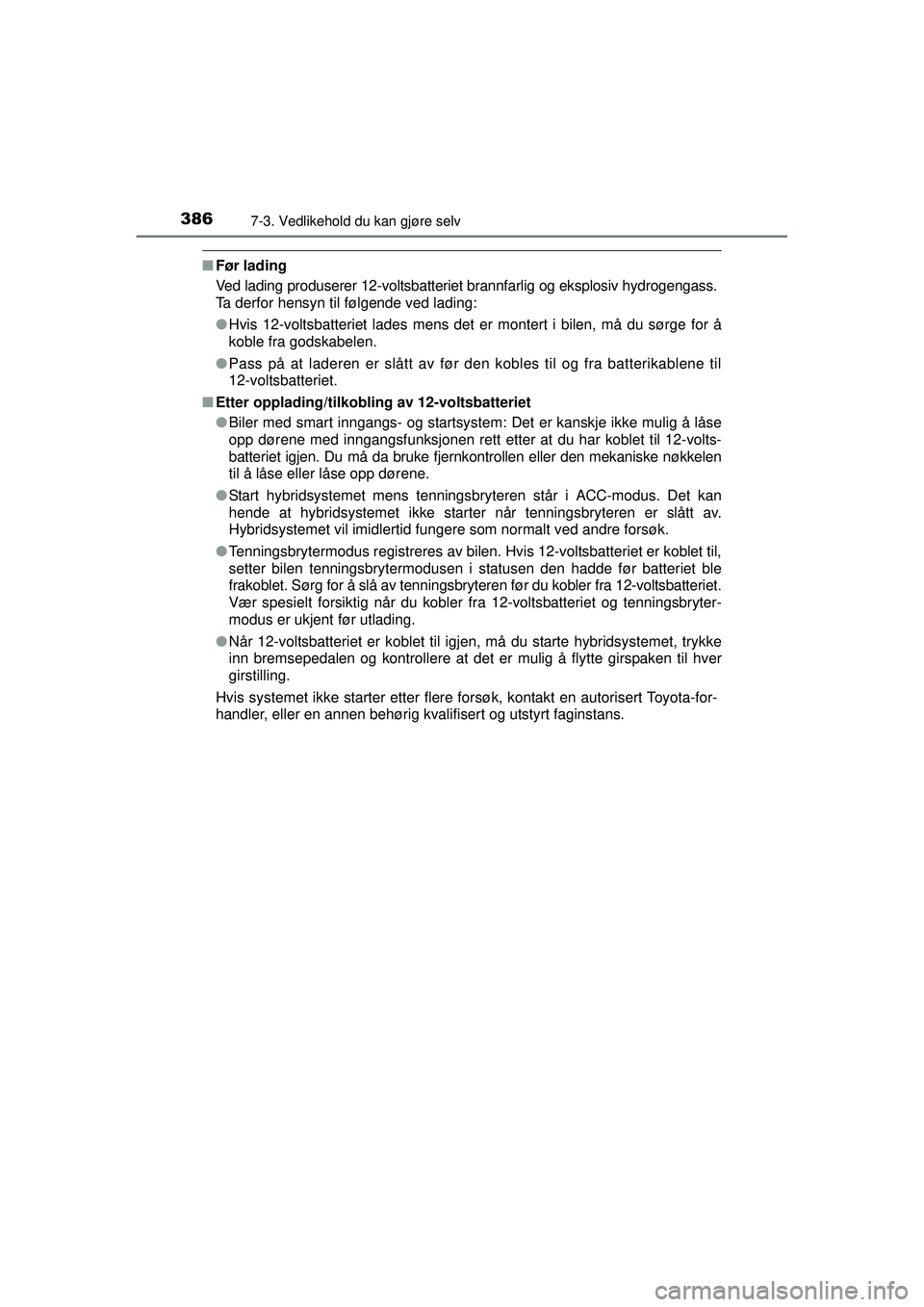

3867-3. Vedlikehold du kan gjøre selv
OM12J68NO
■Før lading
Ved lading produserer 12-voltsbatteriet brannfarlig og eksplosiv hydrogengass.
Ta derfor hensyn til følgende ved lading:
●Hvis 12-voltsbatteriet lades mens det er montert i bilen, må du sørge for å
koble fra godskabelen.
● Pass på at laderen er slått av før den kobles til og fra batterikablene til
12-voltsbatteriet.
■ Etter opplading/tilkobling av 12-voltsbatteriet
●Biler med smart inngangs- og startsystem: Det er kanskje ikke mulig å låse
opp dørene med inngangsfunksjonen rett etter at du har koblet til 12-volts-
batteriet igjen. Du må da bruke fjernkontrollen eller den mekaniske nøkkelen
til å låse eller låse opp dørene.
● Start hybridsystemet mens tenningsbryteren står i ACC-modus. Det kan
hende at hybridsystemet ikke starter når tenningsbryteren er slått av.
Hybridsystemet vil imidlertid fungere som normalt ved andre forsøk.
● Tenningsbrytermodus registreres av bilen. Hvis 12-voltsbatteriet er koblet til,
setter bilen tenningsbrytermodusen i statusen den hadde før batteriet ble
frakoblet. Sørg for å slå av tenningsbryteren før du kobler fra 12-voltsbatteriet.
Vær spesielt forsiktig når du kobler fra 12-voltsbatteriet og tenningsbryter-
modus er ukjent før utlading.
● Når 12-voltsbatteriet er koblet til igjen, må du starte hybridsystemet, trykke
inn bremsepedalen og kontrollere at det er mulig å flytte girspaken til hver
girstilling.
Hvis systemet ikke starter etter flere forsøk, kontakt en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
OM12J68NO.book Page 386 Friday, May 22, 2015 3:18 PM

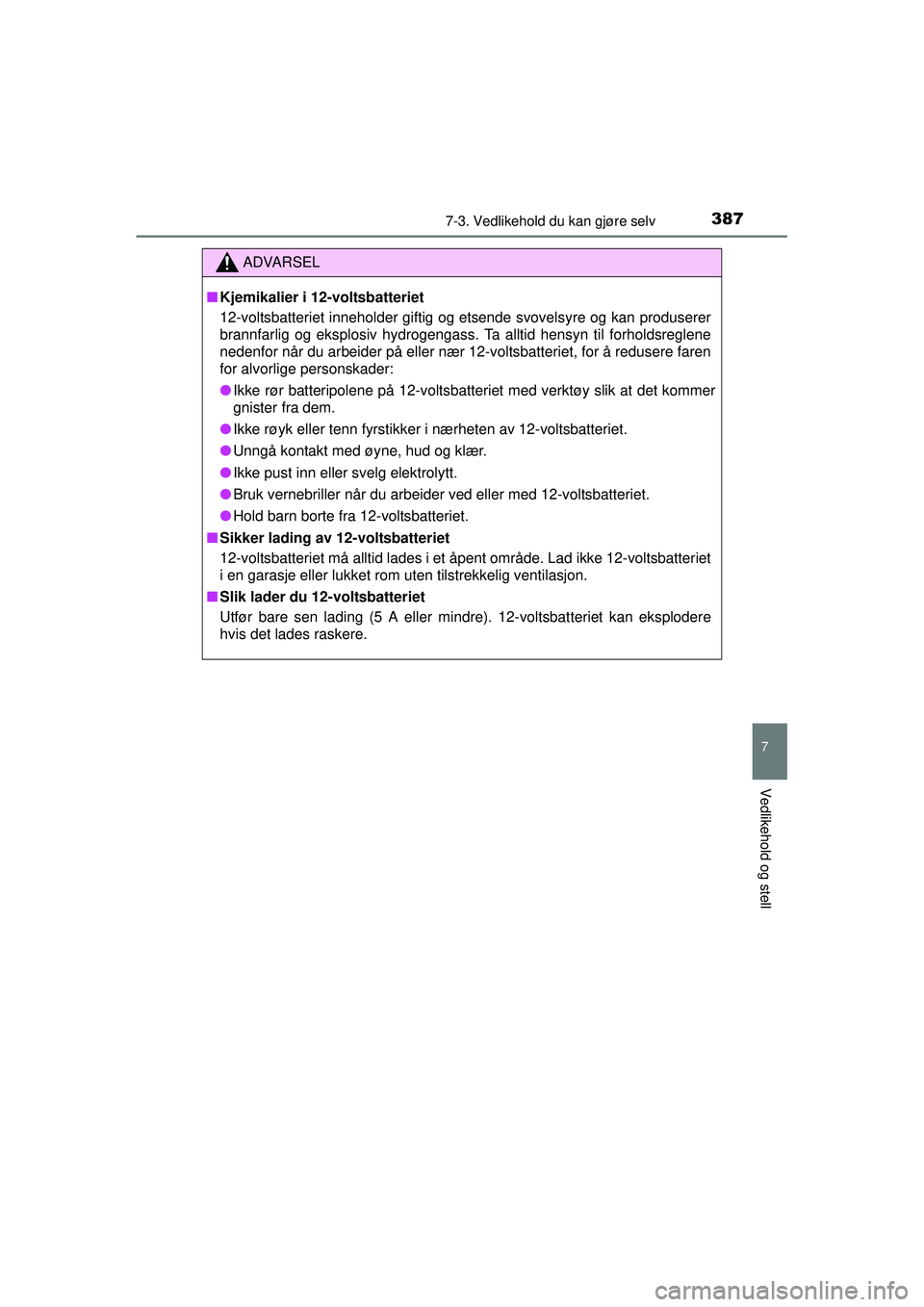

3877-3. Vedlikehold du kan gjøre selv
OM12J68NO
7
Vedlikehold og stell
ADVARSEL
■ Kjemikalier i 12-voltsbatteriet
12-voltsbatteriet inneholder giftig og etsende svovelsyre og kan produserer
brannfarlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene
nedenfor når du arbeider på eller nær 12-voltsbatteriet, for å redusere faren
for alvorlige personskader:
● Ikke rør batteripolene på 12-voltsbatteriet med verktøy slik at det kommer
gnister fra dem.
● Ikke røyk eller tenn fyrstikker i nærheten av 12-voltsbatteriet.
● Unngå kontakt med øyne, hud og klær.
● Ikke pust inn eller svelg elektrolytt.
● Bruk vernebriller når du arbeider v ed eller med 12-voltsbatteriet.
● Hold barn borte fra 12-voltsbatteriet.
■ Sikker lading av 12-voltsbatteriet
12-voltsbatteriet må alltid lades i et åpent område. Lad ikke 12-voltsbatteriet
i en garasje eller lukket rom uten tilstrekkelig ventilasjon.
■ Slik lader du 12-voltsbatteriet
Utfør bare sen lading (5 A eller mindre). 12-voltsbatteriet kan eksplodere
hvis det lades raskere.
OM12J68NO.book Page 387 Friday, May 22, 2015 3:18 PM

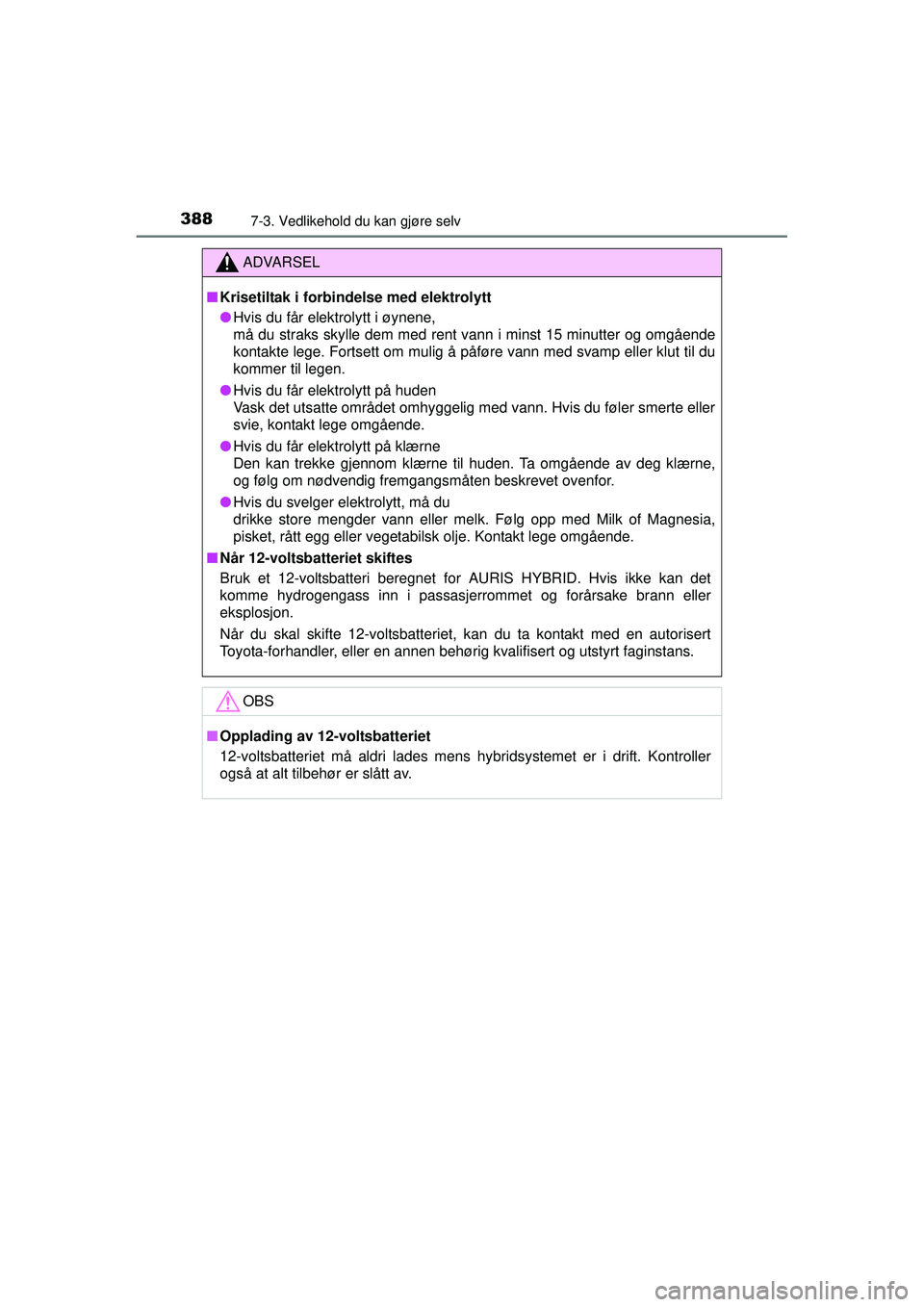

3887-3. Vedlikehold du kan gjøre selv
OM12J68NO
ADVARSEL
■ Krisetiltak i forbindelse med elektrolytt
● Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgåe\
nde
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
● Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, kontakt lege omgående.
● Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
● Hvis du svelger elektrolytt, må du
drikke store mengder vann eller melk. Følg opp med Milk of Magnesia,
pisket, rått egg eller vegetabilsk olje. Kontakt lege omgående.
■ Når 12-voltsbatteriet skiftes
Bruk et 12-voltsbatteri beregnet for AURIS HYBRID. Hvis ikke kan det
komme hydrogengass inn i passasjerrommet og forårsake brann eller
eksplosjon.
Når du skal skifte 12-voltsbatteriet, kan du ta kontakt med en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
OBS
■Opplading av 12-voltsbatteriet
12-voltsbatteriet må aldri lades mens hybridsystemet er i drift. Kontroller
også at alt tilbehør er slått av.
OM12J68NO.book Page 388 Friday, May 22, 2015 3:18 PM
