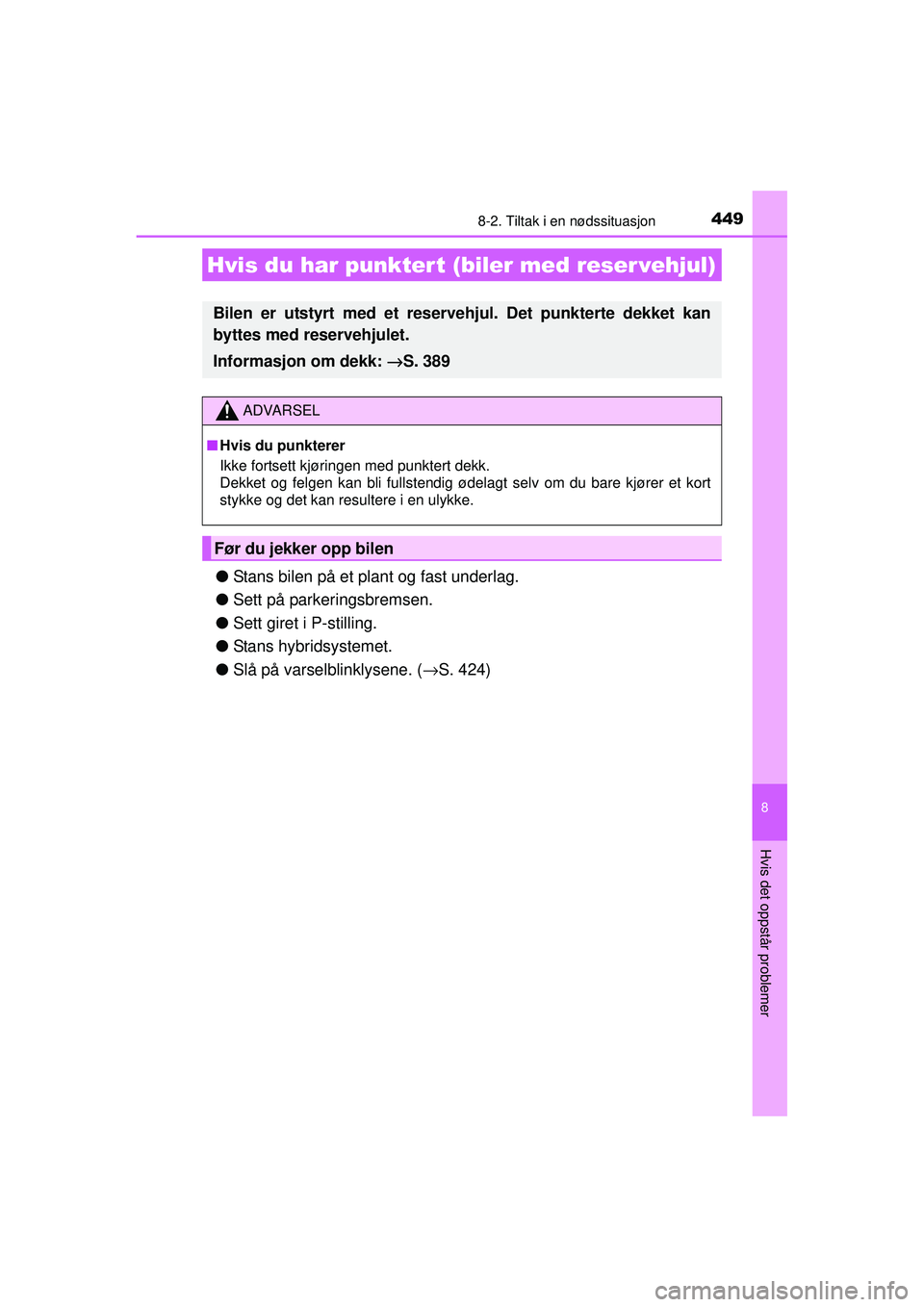

Page 451 of 538

4498-2. Tiltak i en nødssituasjon
OM12J68NO
8
Hvis det oppstår problemer
●Stans bilen på et plant og fast underlag.
● Sett på parkeringsbremsen.
● Sett giret i P-stilling.
● Stans hybridsystemet.
● Slå på varselblinklysene. ( →S. 424)
Hvis du har punkter t (biler med reser vehjul)
Bilen er utstyrt med et reservehjul. Det punkterte dekket kan
byttes med reservehjulet.
Informasjon om dekk: →S. 389
ADVARSEL
■ Hvis du punkterer
Ikke fortsett kjøringen med punktert dekk.
Dekket og felgen kan bli fullstendig ødelagt selv om du bare kjører et kort
stykke og det kan resultere i en ulykke.
Før du jekker opp bilen
OM12J68NO.book Page 449 Friday, May 22, 2015 3:18 PM

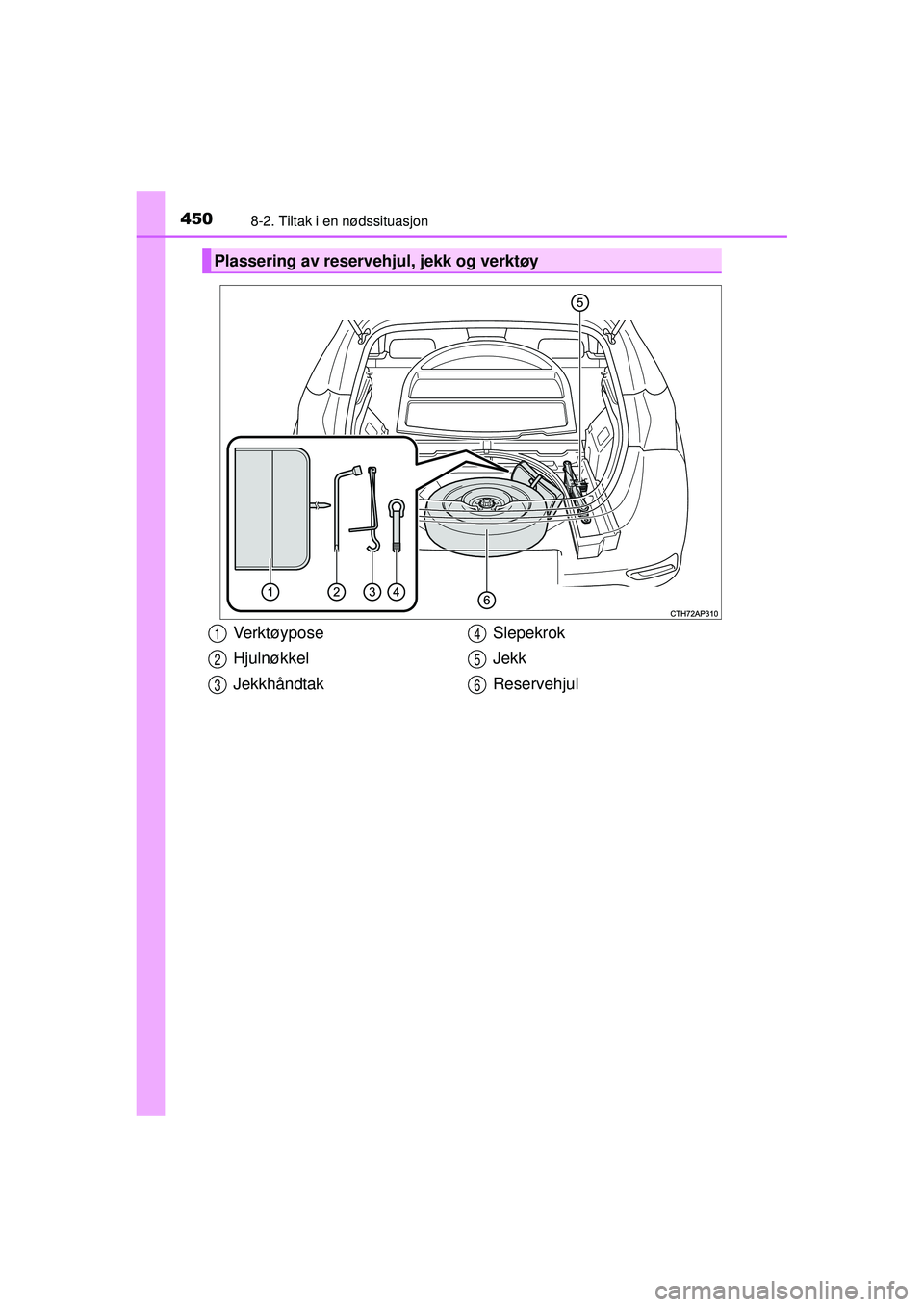

Page 452 of 538

4508-2. Tiltak i en nødssituasjon
OM12J68NO
Plassering av reservehjul, jekk og verktøy
Ve r k t ø y p o s e
Hjulnøkkel
JekkhåndtakSlepekrok
Jekk
Reservehjul1
2
3
4
5
6
OM12J68NO.book Page 450 Friday, May 22, 2015 3:18 PM

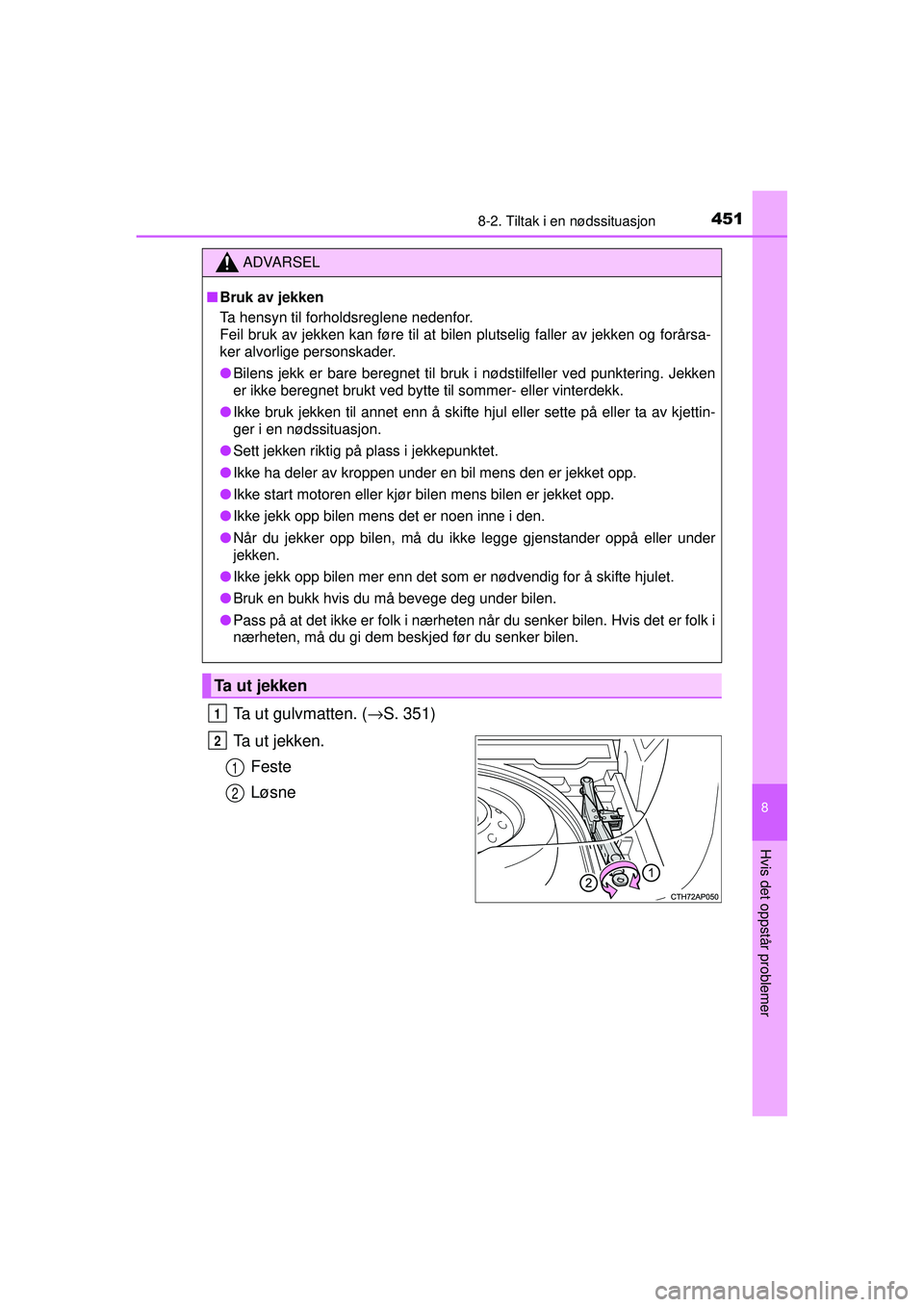

Page 453 of 538

4518-2. Tiltak i en nødssituasjon
OM12J68NO
8
Hvis det oppstår problemer
Ta ut gulvmatten. (→S. 351)
Ta u t j e k k e n . Feste
Løsne
ADVARSEL
■ Bruk av jekken
Ta hensyn til forholdsreglene nedenfor.
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og forårsa-
ker alvorlige personskader.
● Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken
er ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
● Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av kjettin-
ger i en nødssituasjon.
● Sett jekken riktig på plass i jekkepunktet.
● Ikke ha deler av kroppen under en bil mens den er jekket opp.
● Ikke start motoren eller kjør bilen mens bilen er jekket opp.
● Ikke jekk opp bilen mens det er noen inne i den.
● Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
● Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
● Bruk en bukk hvis du må bevege deg under bilen.
● Pass på at det ikke er folk i nærheten når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før du senker bilen.
Ta ut jekken
1
2
1
2
OM12J68NO.book Page 451 Friday, May 22, 2015 3:18 PM

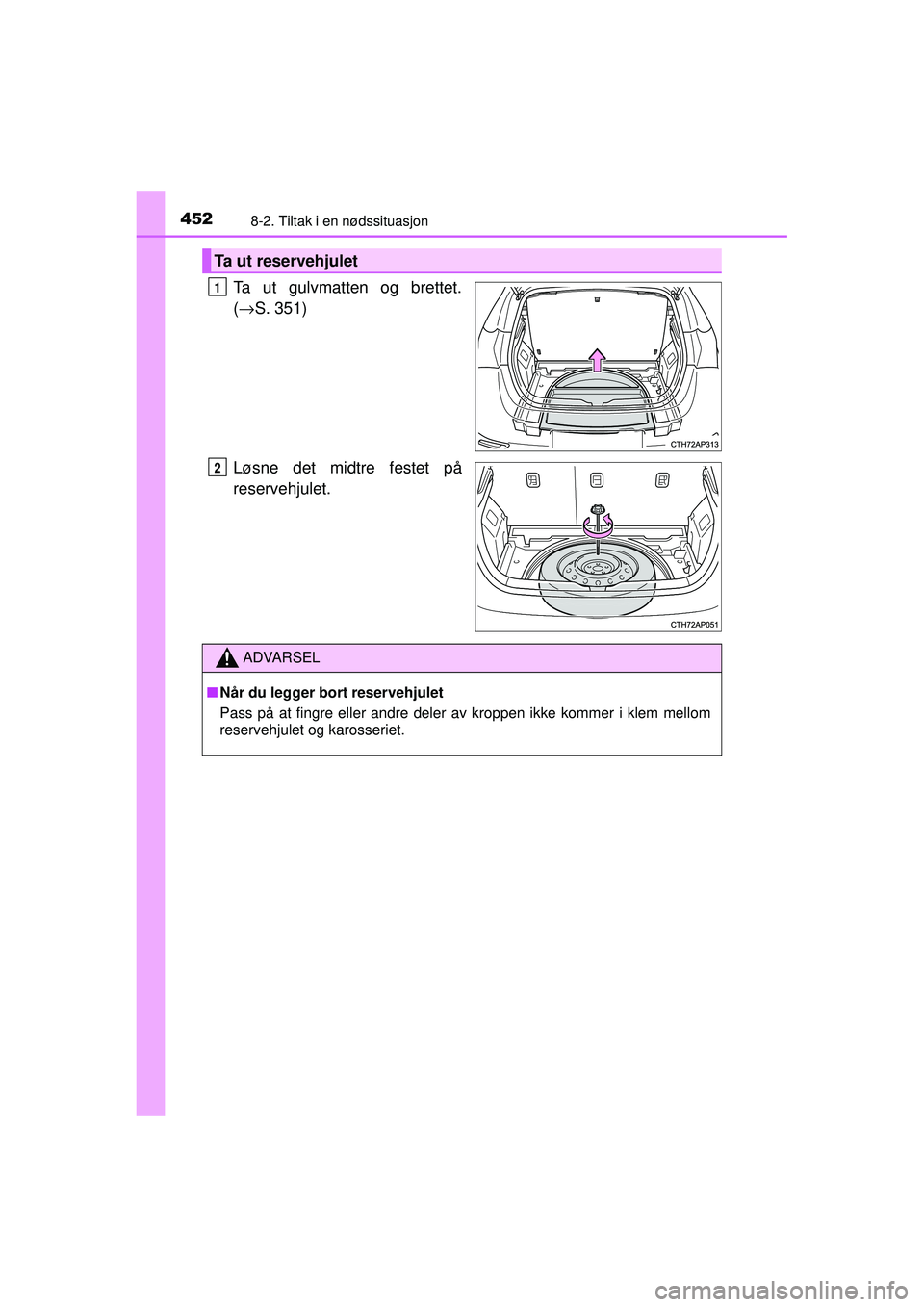

Page 454 of 538

4528-2. Tiltak i en nødssituasjon
OM12J68NO
Ta ut gulvmatten og brettet.
(→ S. 351)
Løsne det midtre festet på
reservehjulet.
Ta ut reservehjulet
1
2
ADVARSEL
■ Når du legger bort reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
reservehjulet og karosseriet.
OM12J68NO.book Page 452 Friday, May 22, 2015 3:18 PM

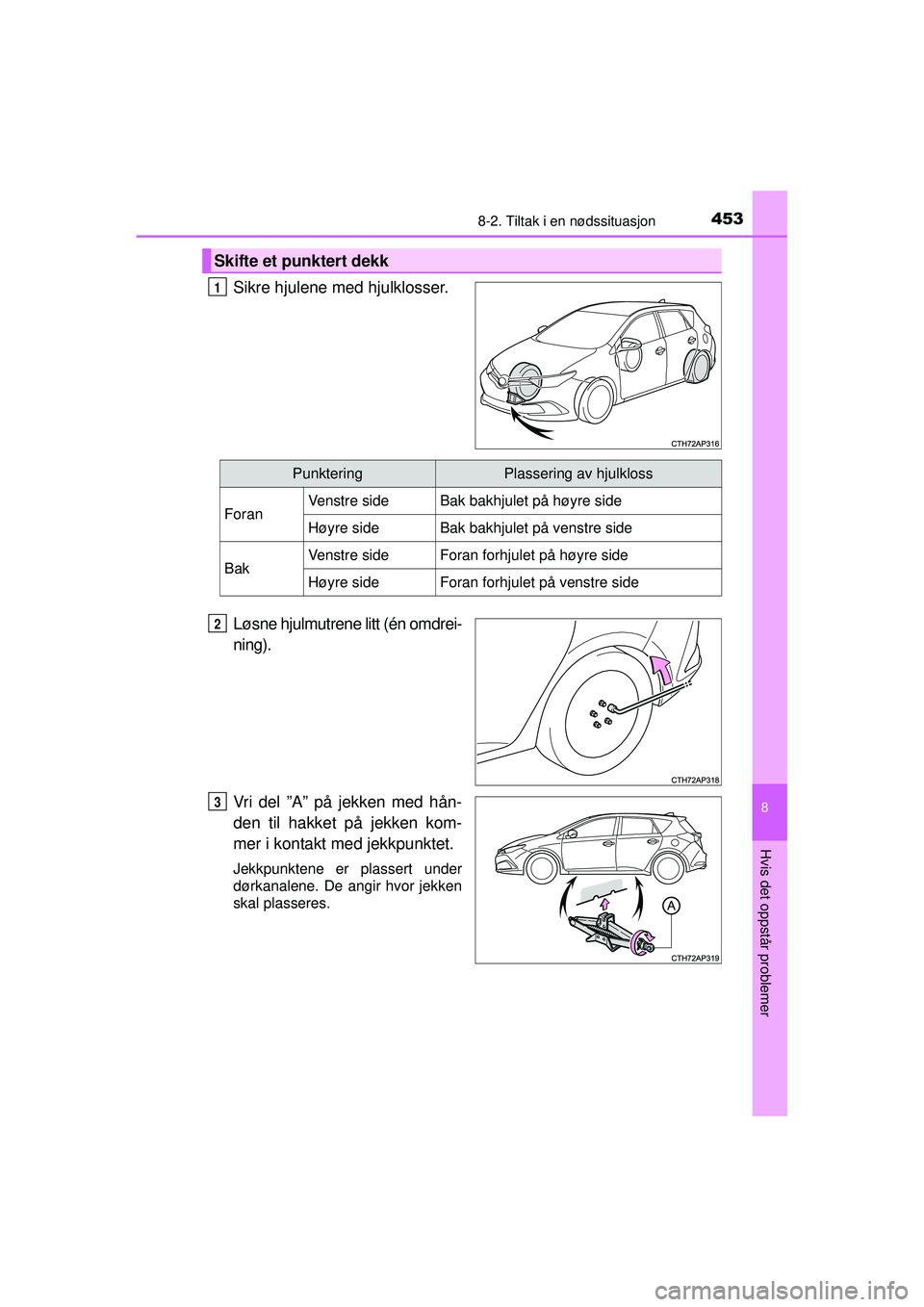

Page 455 of 538

4538-2. Tiltak i en nødssituasjon
OM12J68NO
8
Hvis det oppstår problemer
Sikre hjulene med hjulklosser.
Løsne hjulmutrene litt (én omdrei-
ning).
Vri del ”A” på jekken med hån-
den til hakket på jekken kom-
mer i kontakt med jekkpunktet.
Jekkpunktene er plassert under
dørkanalene. De angir hvor jekken
skal plasseres.
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3
OM12J68NO.book Page 453 Friday, May 22, 2015 3:18 PM

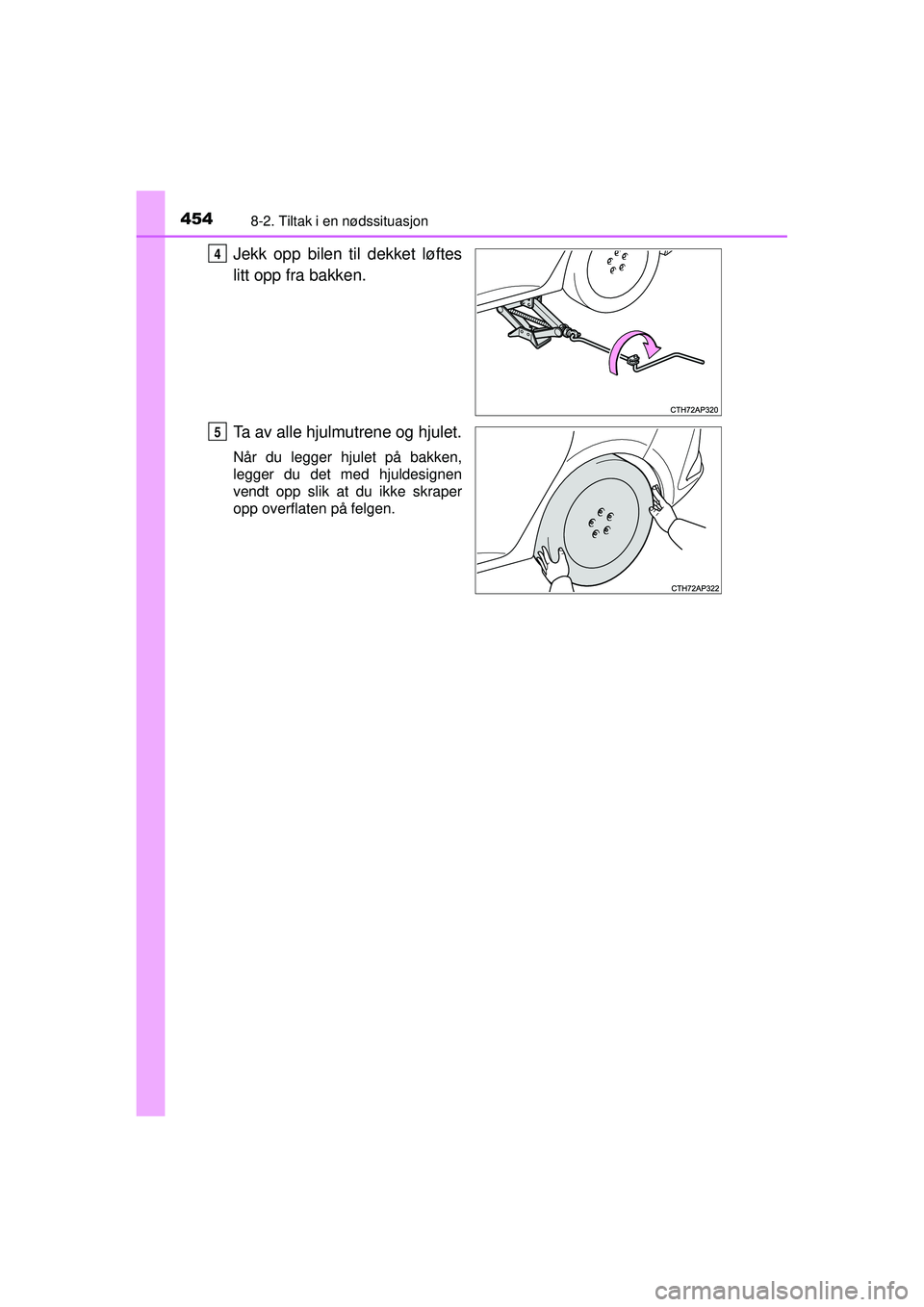

Page 456 of 538

4548-2. Tiltak i en nødssituasjon
OM12J68NO
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4
5
OM12J68NO.book Page 454 Friday, May 22, 2015 3:18 PM

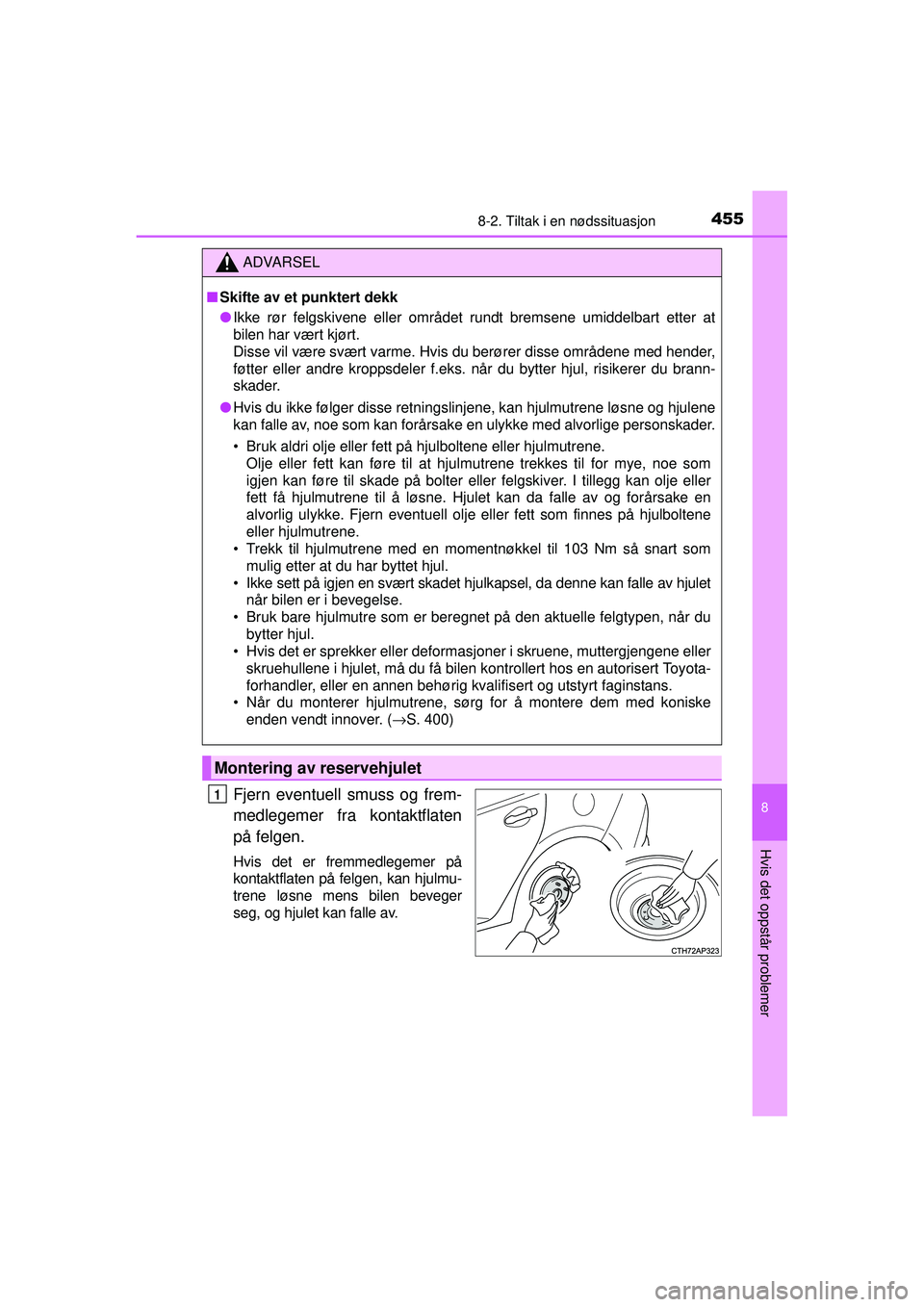

Page 457 of 538

4558-2. Tiltak i en nødssituasjon
OM12J68NO
8
Hvis det oppstår problemer
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjulmu-
trene løsne mens bilen beveger
seg, og hjulet kan falle av.
ADVARSEL
■ Skifte av et punktert dekk
● Ikke rør felgskivene eller området rundt bremsene umiddelbart etter at
bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hender,
føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du brann-
skader.
● Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Bruk aldri olje eller fett på hjulboltene eller hjulmutrene.
Olje eller fett kan føre til at hjulmutrene trekkes til for mye, noe som
igjen kan føre til skade på bolter eller felgskiver. I tillegg kan olje eller
fett få hjulmutrene til å løsne. Hjulet kan da falle av og forårsake en
alvorlig ulykke. Fjern eventuell olje eller fett som finnes på hjulboltene
eller hjulmutrene.
• Trekk til hjulmutrene med en momentnøkkel til 103 Nm så snart som mulig etter at du har byttet hjul.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hjulet når bilen er i bevegelse.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du
bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
• Når du monterer hjulmutrene, sørg for å montere dem med koniske
enden vendt innover. ( →S. 400)
Montering av reservehjulet
1
OM12J68NO.book Page 455 Friday, May 22, 2015 3:18 PM

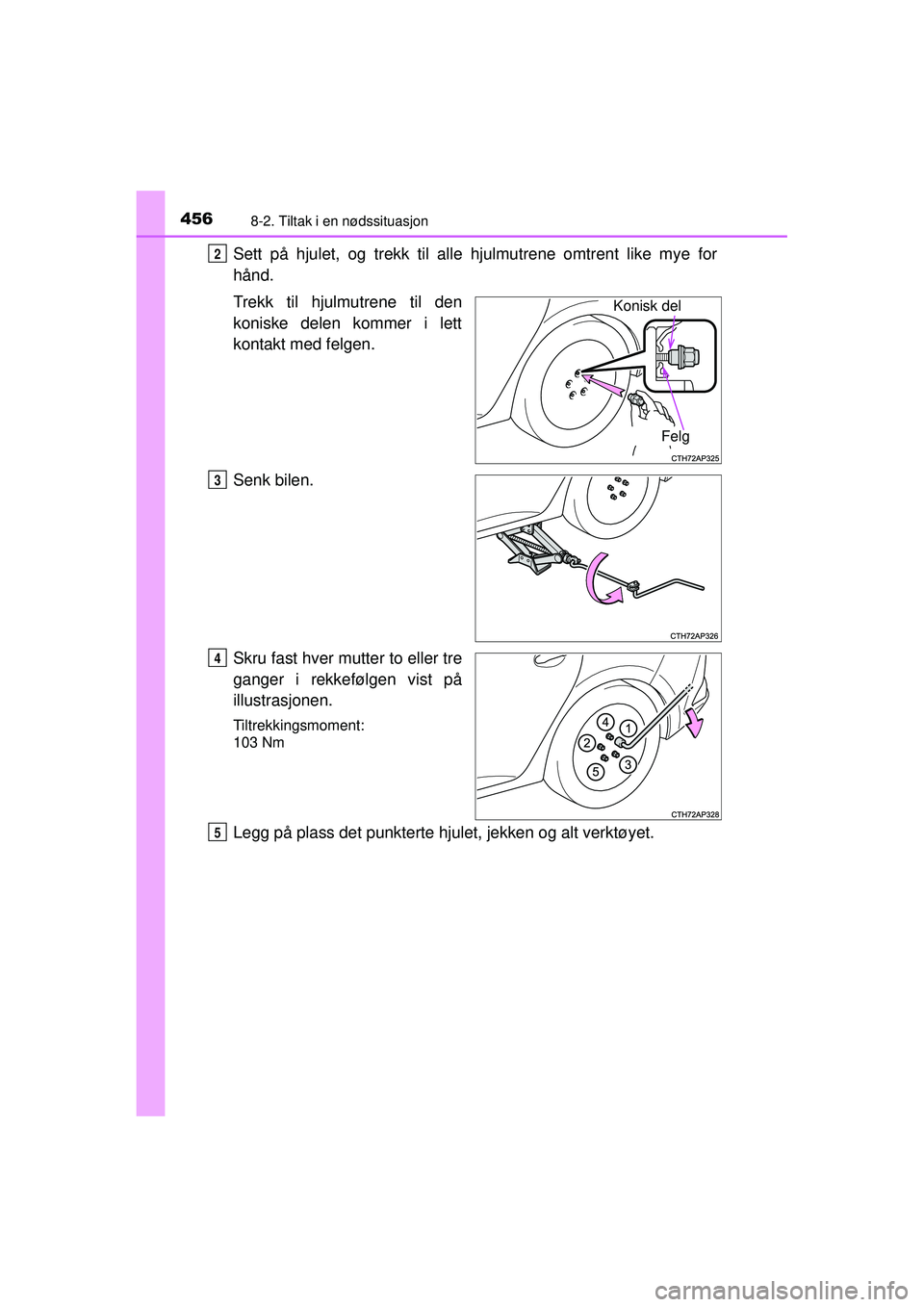

Page 458 of 538

4568-2. Tiltak i en nødssituasjon
OM12J68NO
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for
hånd.
Trekk til hjulmutrene til den
koniske delen kommer i lett
kontakt med felgen.
Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
2
Konisk delFelg
3
4
5
OM12J68NO.book Page 456 Friday, May 22, 2015 3:18 PM
Page 459 of 538

4578-2. Tiltak i en nødssituasjon
OM12J68NO
8
Hvis det oppstår problemer
■Det kompakte reservehjulet
●Det kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
● Kontroller dekktrykket i det kompakte reservehjulet.
(→S. 502)
■ Med det kompakte reservehjulet
Bilen blir lavere ved kjøring med det kompakte reservehjulet sammenlignet
med standardhjul.
■ Når du bruker reserveh julet (biler med varselsystem for dekktrykk)
Ettersom reservehjulet ikke er utstyrt med dekktrykksensorer, vil ikke varsel-
systemet for dekktrykk varsle om lavt dekktrykk i reservehjulet. Hvis du bytter
ut reservehjulet etter at varsellampen for dekktrykk slås på, vil lyset fortsatt
være på.
■ Punktert fordekk på vei dekket av snø og is
Sett på det kompakte reservehjulet på et av bilens bakhjul. Bruk fremgangs-
måten nedenfor, og sett på kjettinger på forhjulene:
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
1
2
3
OM12J68NO.book Page 457 Friday, May 22, 2015 3:18 PM

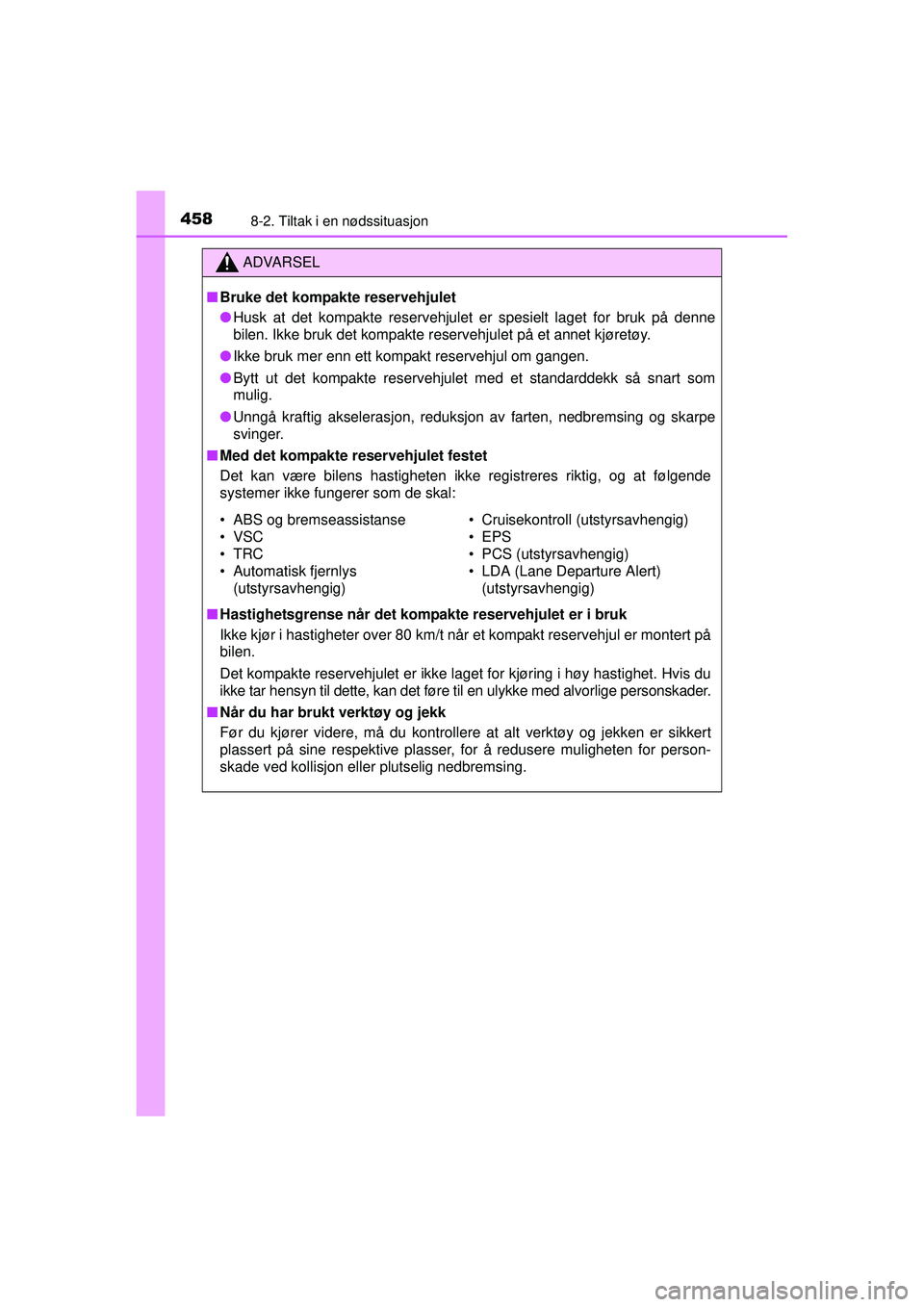

Page 460 of 538

4588-2. Tiltak i en nødssituasjon
OM12J68NO
ADVARSEL
■ Bruke det kompakte reservehjulet
● Husk at det kompakte reservehjulet er spesielt laget for bruk på denne
bilen. Ikke bruk det kompakte reservehjulet på et annet kjøretøy.
● Ikke bruk mer enn ett kompakt reservehjul om gangen.
● Bytt ut det kompakte reservehjulet med et standarddekk så snart som
mulig.
● Unngå kraftig akselerasjon, reduksjon av farten, nedbremsing og skarpe
svinger.
■ Med det kompakte reservehjulet festet
Det kan være bilens hastigheten ikke registreres riktig, og at føl\
gende
systemer ikke fungerer som de skal:
■ Hastighetsgrense når det komp akte reservehjulet er i bruk
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er montert på
bilen.
Det kompakte reservehjulet er ikke laget for kjøring i høy hastighet. Hvis du
ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige personskader.
■ Når du har brukt verktøy og jekk
Før du kjører videre, må du kontroller e at alt verktøy og jekken er sikkert
plassert på sine respektive plasser, for å redusere muligheten for person-
skade ved kollisjon eller plutselig nedbremsing.
• ABS og bremseassistanse
•VSC
•TRC
• Automatisk fjernlys
(utstyrsavhengig) • Cruisekontroll (utstyrsavhengig)
•EPS
• PCS (utstyrsavhengig)
• LDA (Lane Departure Alert)
(utstyrsavhengig)
