TOYOTA AURIS HYBRID 2016 Betriebsanleitungen (in German)

4917-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)■

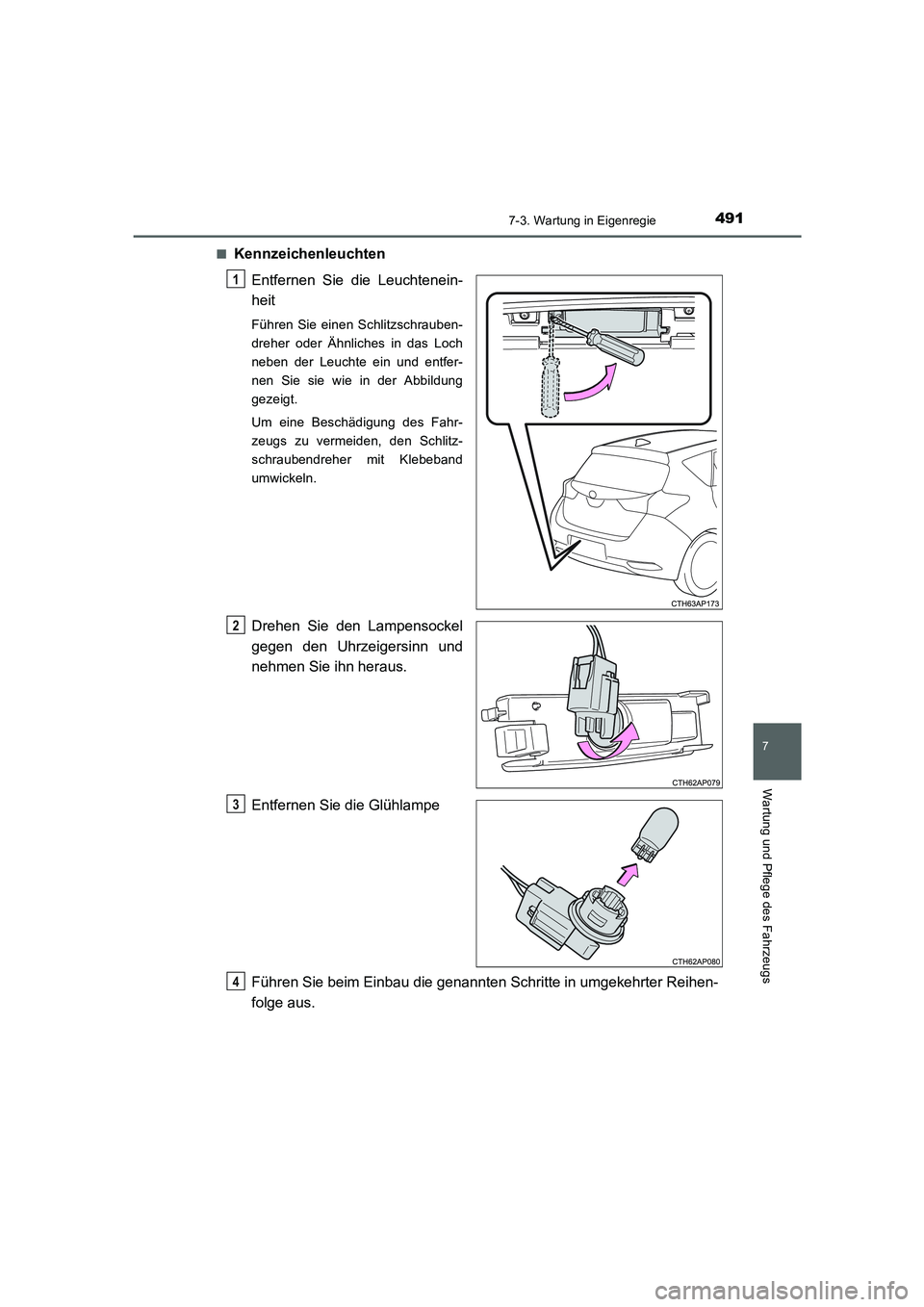

Kennzeichenleuchten
Entfernen Sie die Leuchtenein-
heit
Führen Sie einen Schlitzschrauben-
dreher oder Ähnliches in das Loch
neben der Leuchte ein und entfer-
nen Sie sie wie in der Abbildung
gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Entfernen Sie die Glühlampe
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
4
UK AURIS_HV_HB_OM_German_OM12K49M.book 491 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4927-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)■

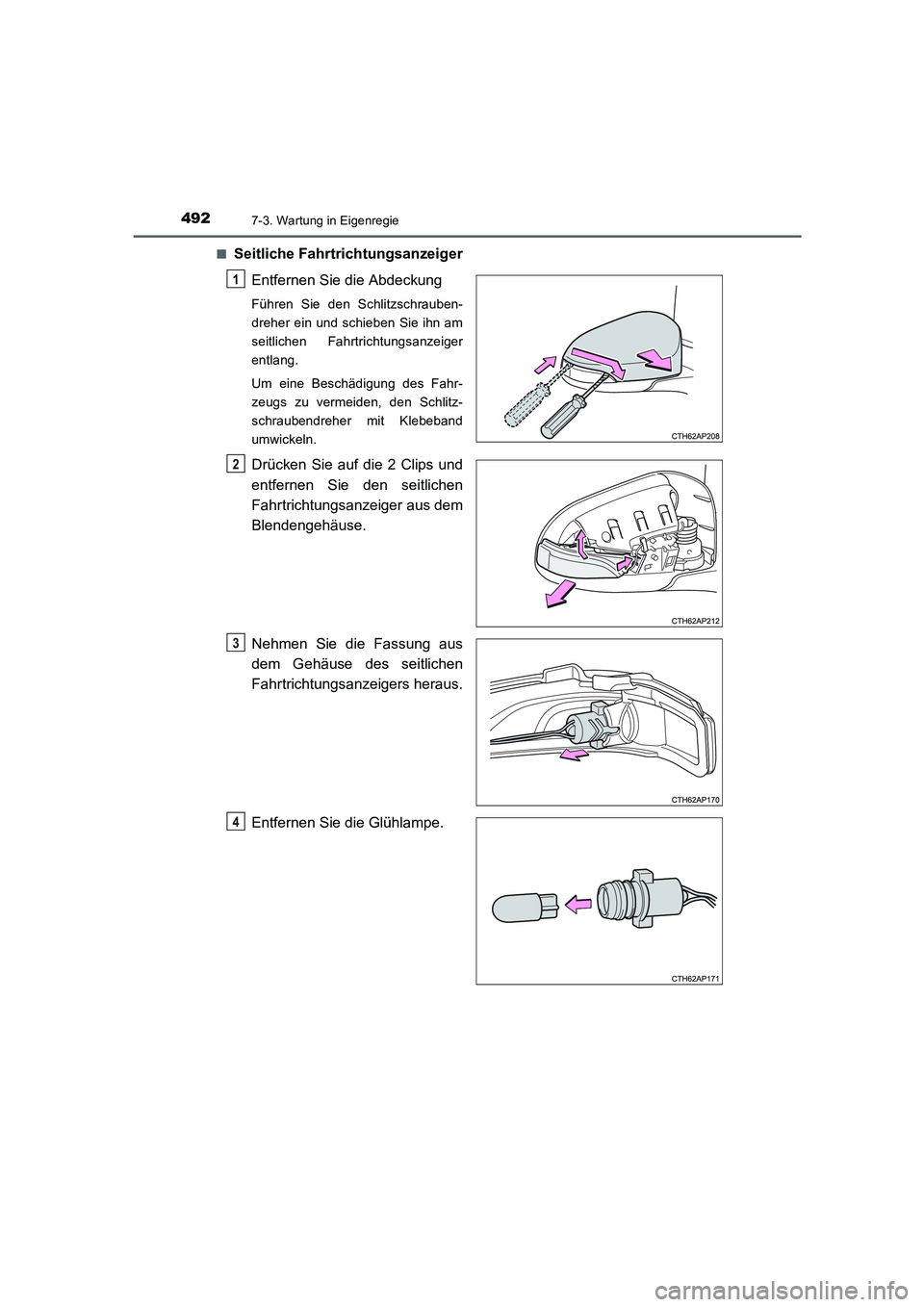

Seitliche Fahrtrichtungsanzeiger
Entfernen Sie die Abdeckung
Führen Sie den Schlitzschrauben-
dreher ein und schieben Sie ihn am
seitlichen Fahrtrichtungsanzeiger
entlang.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drücken Sie auf die 2 Clips und
entfernen Sie den seitlichen
Fahrtrichtungsanzeiger aus dem
Blendengehäuse.
Nehmen Sie die Fassung aus
dem Gehäuse des seitlichen
Fahrtrichtungsanzeigers heraus.
Entfernen Sie die Glühlampe.
1
2
3
4
UK AURIS_HV_HB_OM_German_OM12K49M.book 492 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4937-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)

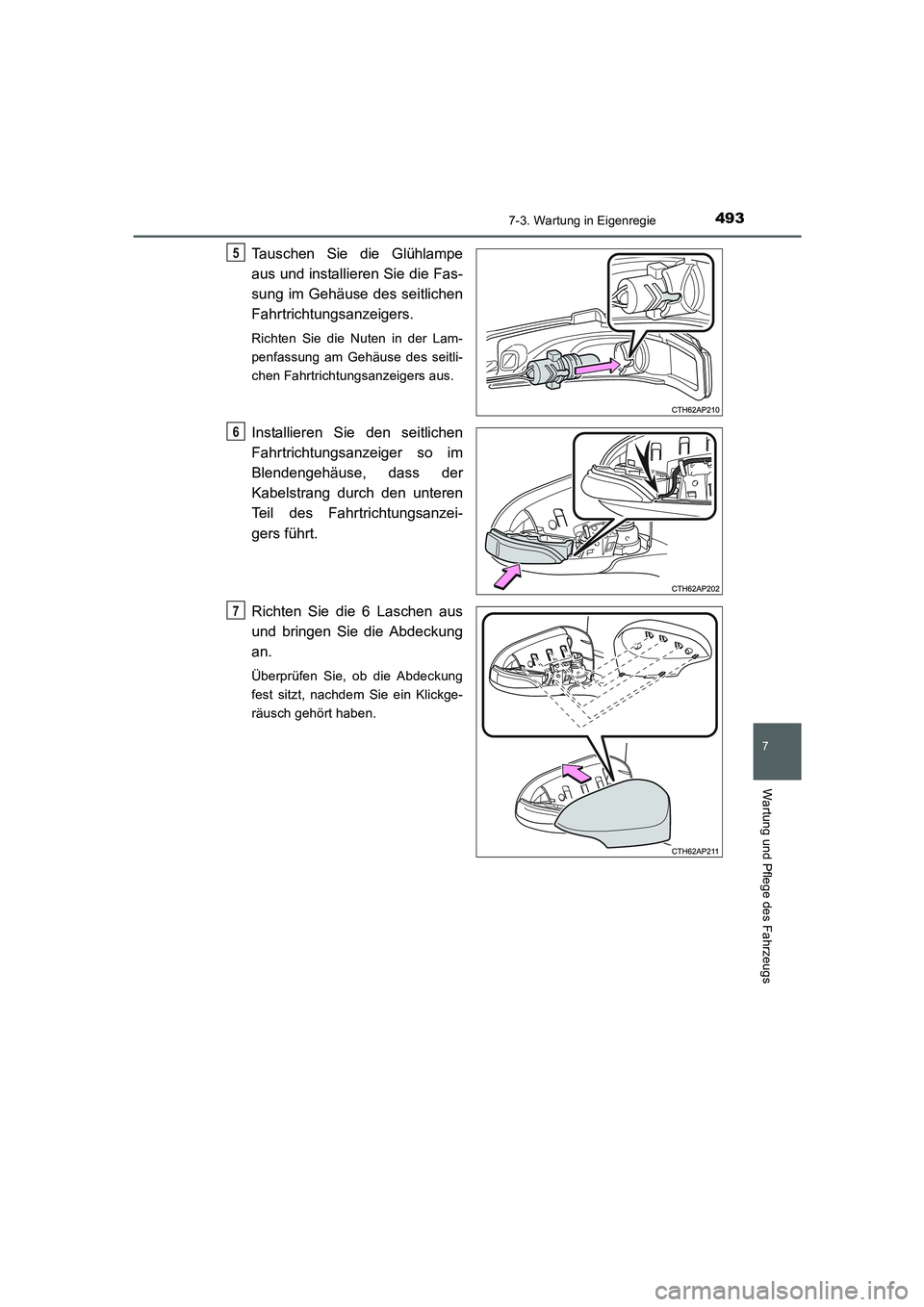

Tauschen Sie die Glühlampe
aus und installieren Sie die Fas-
sung im Gehäuse des seitlichen
Fahrtrichtungsanzeigers.
Richten Sie die Nuten in der Lam-
penfassung am Gehäuse des seitli-
chen Fahrtrichtungsanzeigers aus.
Installieren Sie den seitlichen
Fahrtrichtungsanzeiger so im
Blendengehäuse, dass der
Kabelstrang durch den unteren
Teil des Fahrtrichtungsanzei-
gers führt.
Richten Sie die 6 Laschen aus
und bringen Sie die Abdeckung
an.
Überprüfen Sie, ob die Abdeckung
fest sitzt, nachdem Sie ein Klickge-
räusch gehört haben.
5
6
7
UK AURIS_HV_HB_OM_German_OM12K49M.book 493 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4947-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)■

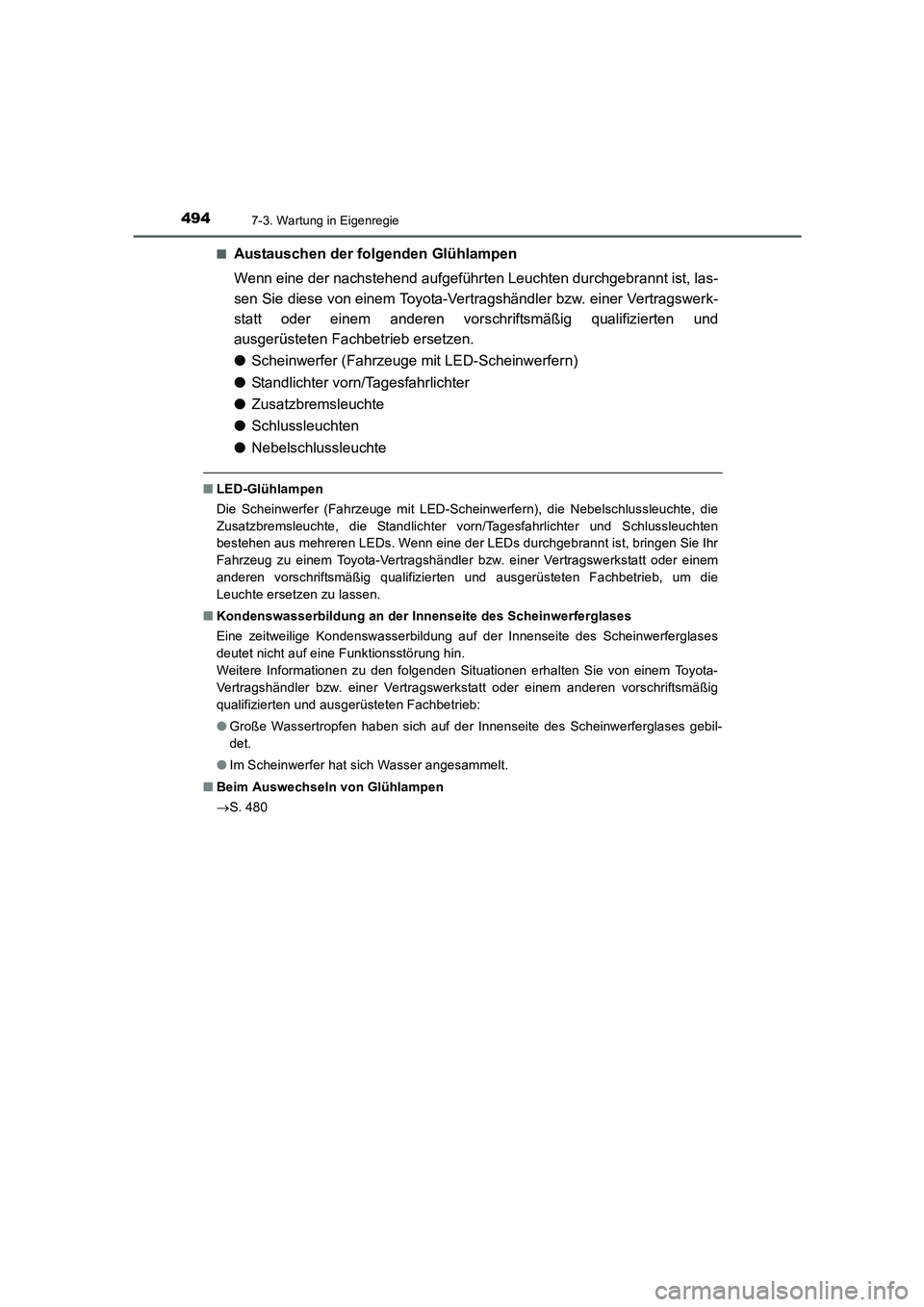

Austauschen der folgenden Glühlampen
Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb ersetzen.
●Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern)
●Standlichter vorn/Tagesfahrlichter
●Zusatzbremsleuchte
●Schlussleuchten
●Nebelschlussleuchte
■LED-Glühlampen
Die Scheinwerfer (Fahrzeuge mit LED-Scheinwerfern), die Nebelschlussleuchte, die
Zusatzbremsleuchte, die Standlichter vorn/Tagesfahrlichter und Schlussleuchten
bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um die
Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases
deutet nicht auf eine Funktionsstörung hin.
Weitere Informationen zu den folgenden Situationen erhalten Sie von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser angesammelt.
■Beim Auswechseln von Glühlampen
→S. 480
UK AURIS_HV_HB_OM_German_OM12K49M.book 494 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4957-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12K49M)

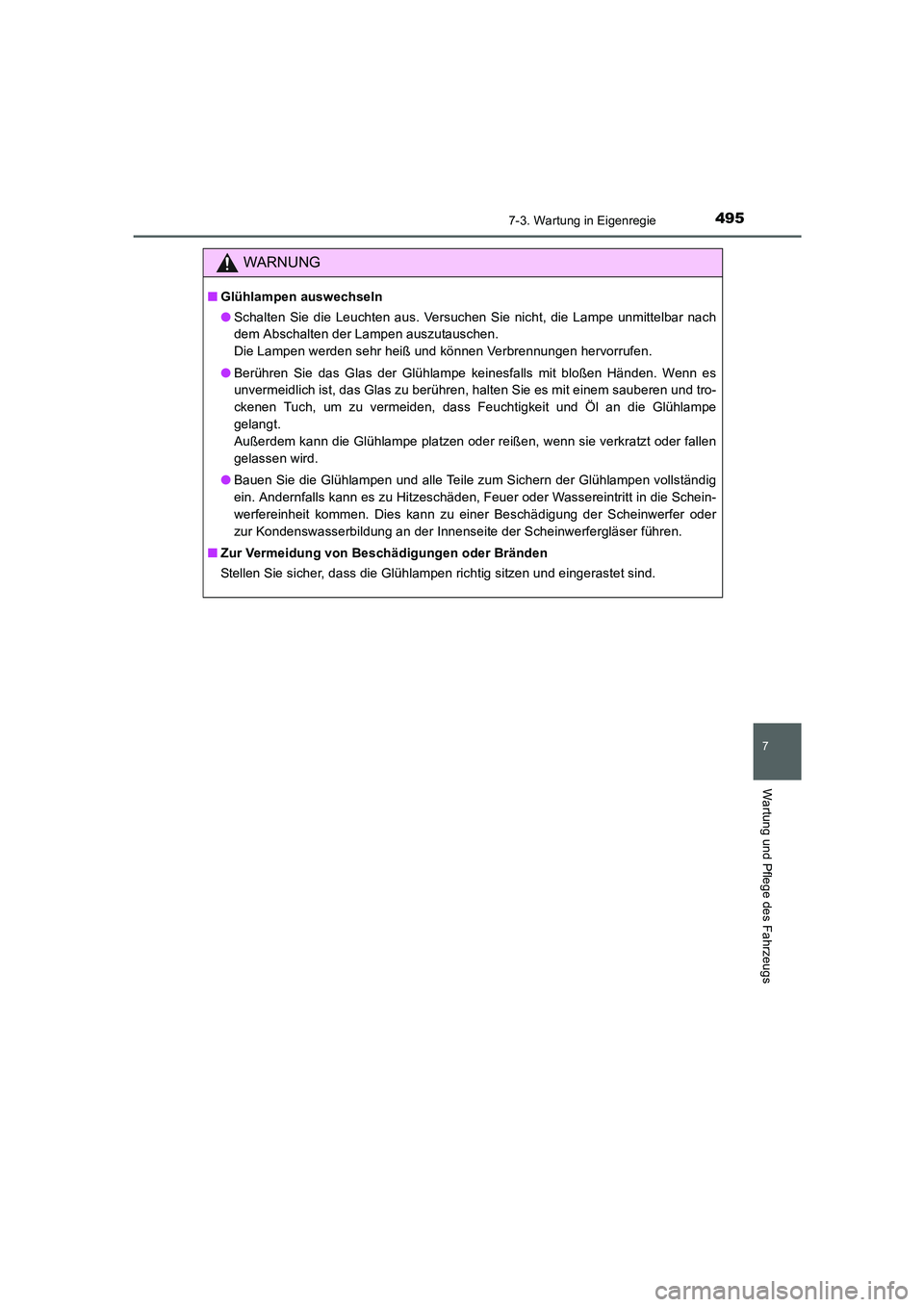

WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach
dem Abschalten der Lampen auszutauschen.
Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und tro-
ckenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt.
Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt oder fallen
gelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
zur Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
■Zur Vermeidung von Beschädigungen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
UK AURIS_HV_HB_OM_German_OM12K49M.book 495 ページ ２０１６年１月１８日　月曜日　午後３時５９分

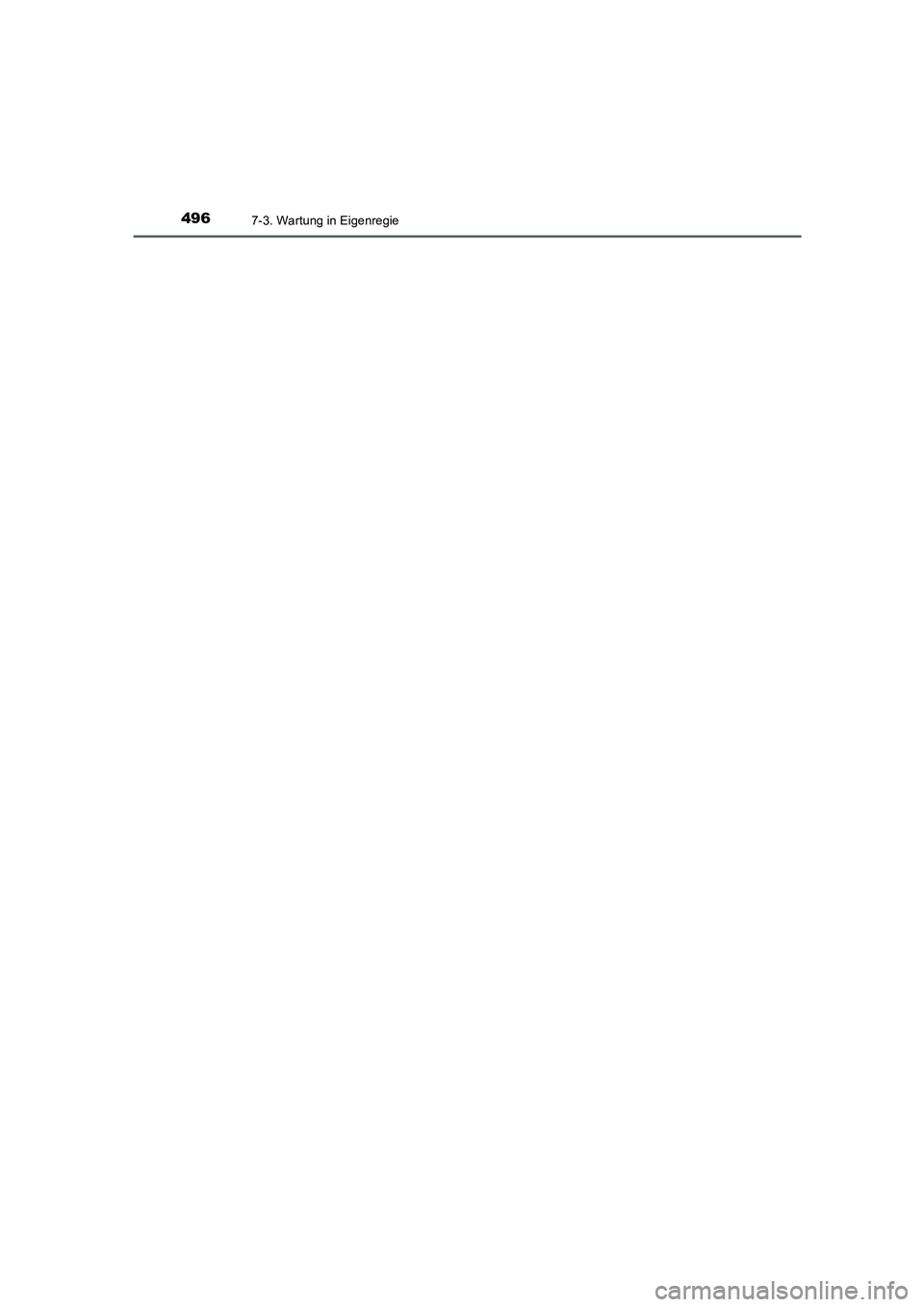

4967-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12K49M)
UK AURIS_HV_HB_OM_German_OM12K49M.book 496 ページ ２０１６年１月１８日　月曜日　午後３時５９分

497

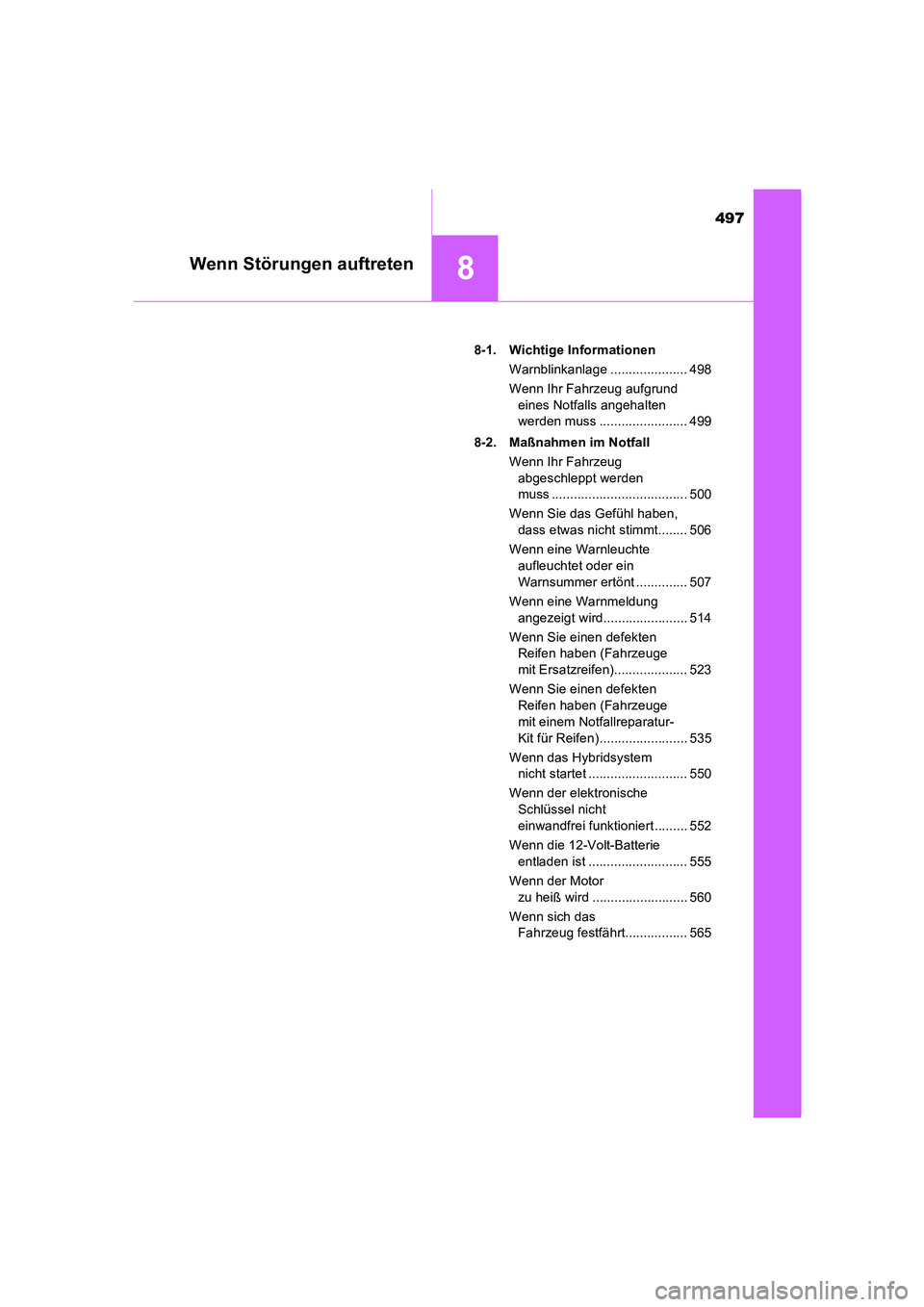

8Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)8-1. Wichtige Informationen
Warnblinkanlage ..................... 498
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss ........................ 499
8-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 500
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 506
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 507
Wenn eine Warnmeldung
angezeigt wird....................... 514
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Ersatzreifen).................... 523
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit einem Notfallreparatur-
Kit für Reifen)........................ 535
Wenn das Hybridsystem
nicht startet ........................... 550
Wenn der elektronische
Schlüssel nicht
einwandfrei funktioniert ......... 552
Wenn die 12-Volt-Batterie
entladen ist ........................... 555
Wenn der Motor
zu heiß wird .......................... 560
Wenn sich das
Fahrzeug festfährt................. 565
UK AURIS_HV_HB_OM_German_OM12K49M.book 497 ページ ２０１６年１月１８日　月曜日　午後３時５９分

498
UK_AURIS_HV_HB_EM (OM12K49M)
8-1. Wichtige Informationen

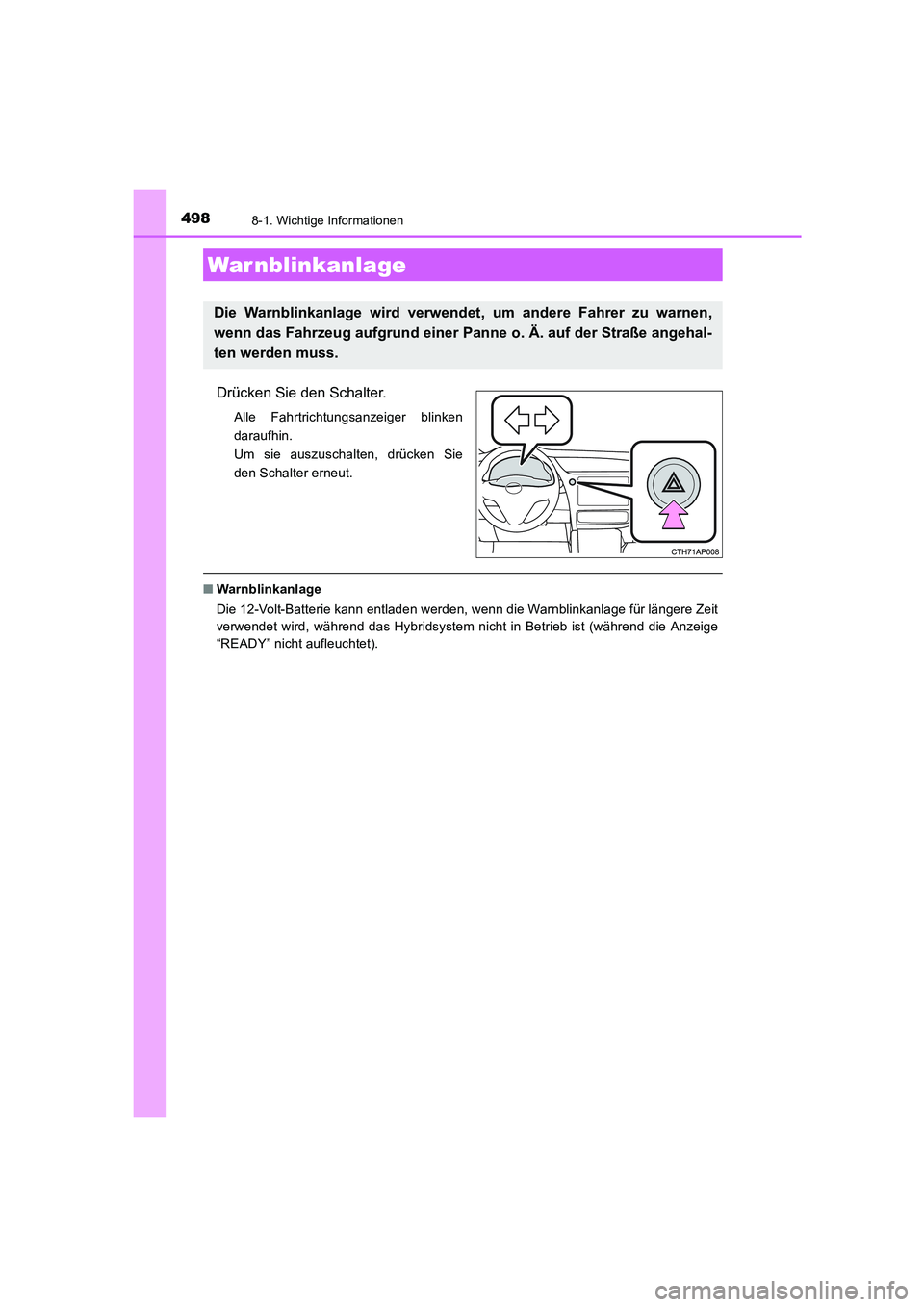

Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken
daraufhin.
Um sie auszuschalten, drücken Sie
den Schalter erneut.
■Warnblinkanlage
Die 12-Volt-Batterie kann entladen werden, wenn die Warnblinkanlage für längere Zeit
verwendet wird, während das Hybridsystem nicht in Betrieb ist (während die Anzeige
“READY” nicht aufleuchtet).
War nblinkanlage
Die Warnblinkanlage wird verwendet, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer Panne o. Ä. auf der Straße angehal-
ten werden muss.
UK AURIS_HV_HB_OM_German_OM12K49M.book 498 ページ ２０１６年１月１８日　月曜日　午後３時５９分

4998-1. Wichtige Informationen
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)
Treten Sie das Bremspedal ununterbrochen mit beiden Füßen fest herun-
ter.
Pumpen Sie das Bremspedal nicht wiederholt, da dies den erforderlichen Kraftauf-
wand zum Abbremsen des Fahrzeugs erhöht.
Ändern Sie die Schaltstellung zu N.
XWenn die Schaltstellung auf N gewechselt werden kann
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
XWenn die Schaltstellung nicht auf N geändert werden kann
Betätigen Sie das Bremspedal weiterhin mit beiden Füßen, um das Fahr-
zeug so stark wie möglich abzubremsen.
Halten Sie zum Stoppen des Hyb-
ridsystems die Starttaste mindes-
tens 2 Sekunden lang gedrückt
oder drücken Sie sie mindestens 3
Mal kurz nacheinander.
Halten Sie das Fahrzeug an einer sicheren Stelle am Straßenrand an.

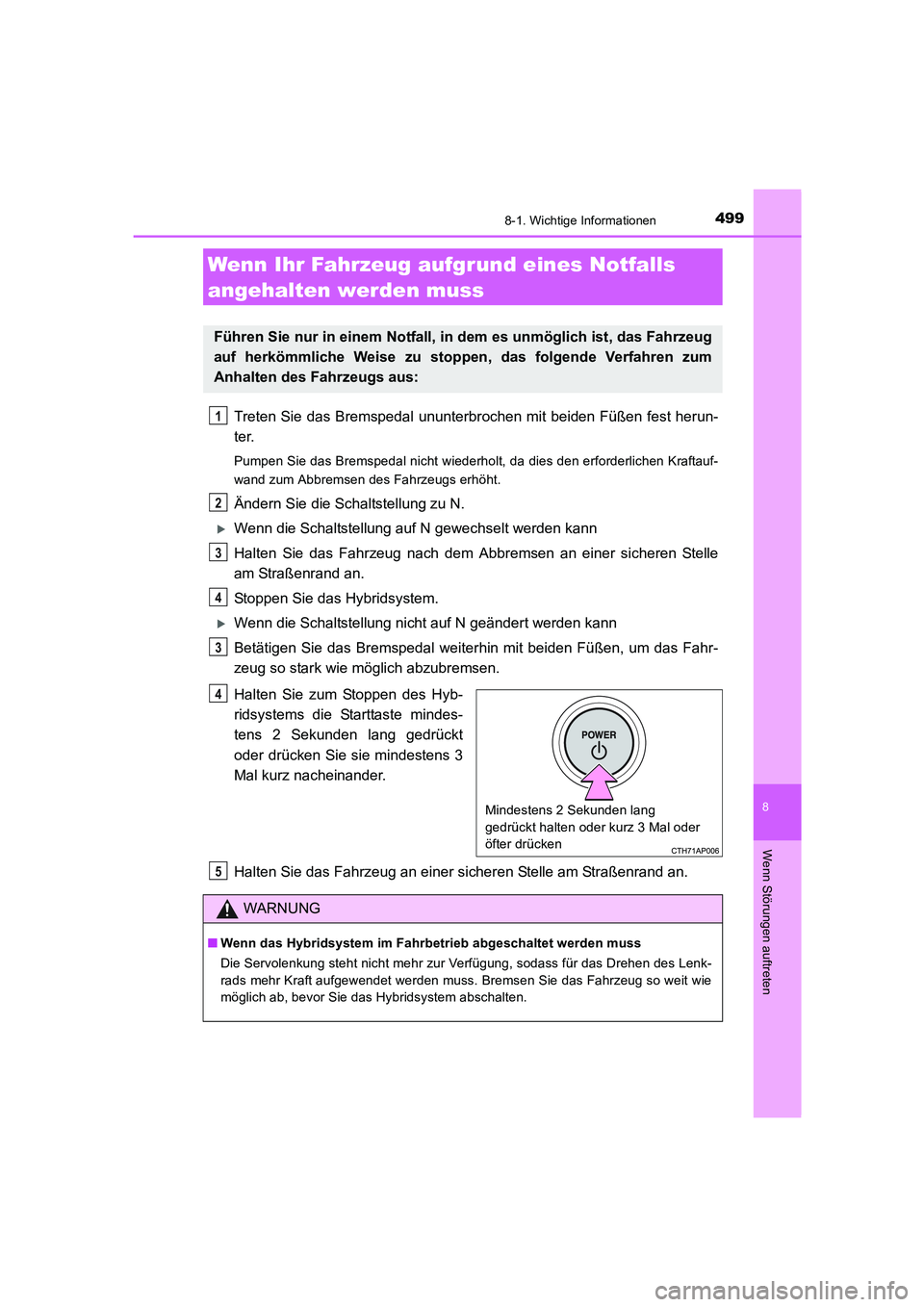

Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Führen Sie nur in einem Notfall, in dem es unmöglich ist, das Fahrzeug
auf herkömmliche Weise zu stoppen, das folgende Verfahren zum
Anhalten des Fahrzeugs aus:
1
2
3
4
3
Mindestens 2 Sekunden lang
gedrückt halten oder kurz 3 Mal oder
öfter drücken
4
WARNUNG
■Wenn das Hybridsystem im Fahrbetrieb abgeschaltet werden muss
Die Servolenkung steht nicht mehr zur Verfügung, sodass für das Drehen des Lenk-
rads mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug so weit wie
möglich ab, bevor Sie das Hybridsystem abschalten.
5
UK AURIS_HV_HB_OM_German_OM12K49M.book 499 ページ ２０１６年１月１８日　月曜日　午後３時５９分

500
UK_AURIS_HV_HB_EM (OM12K49M)
8-2. Maßnahmen im Notfall
In den folgenden Situationen ist es nicht möglich, von einem anderen Fahr-
zeug mit Seilen oder Ketten abgeschleppt zu werden, da die Vorderräder
möglicherweise durch die Parksperre blockiert werden. Wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einen
Abschleppdienst.
●Es liegt eine Funktionsstörung im Steuerungssystem der Stellung P vor.
(→S. 514)
●Es liegt eine Funktionsstörung in der Wegfahrsperre vor. (→S. 83)
●Es liegt eine Funktionsstörung im intelligenten Einstiegs- & Startsystem
vor. (→S. 552)
●Wenn die 12-Volt-Batterie entladen ist. (→S. 555)

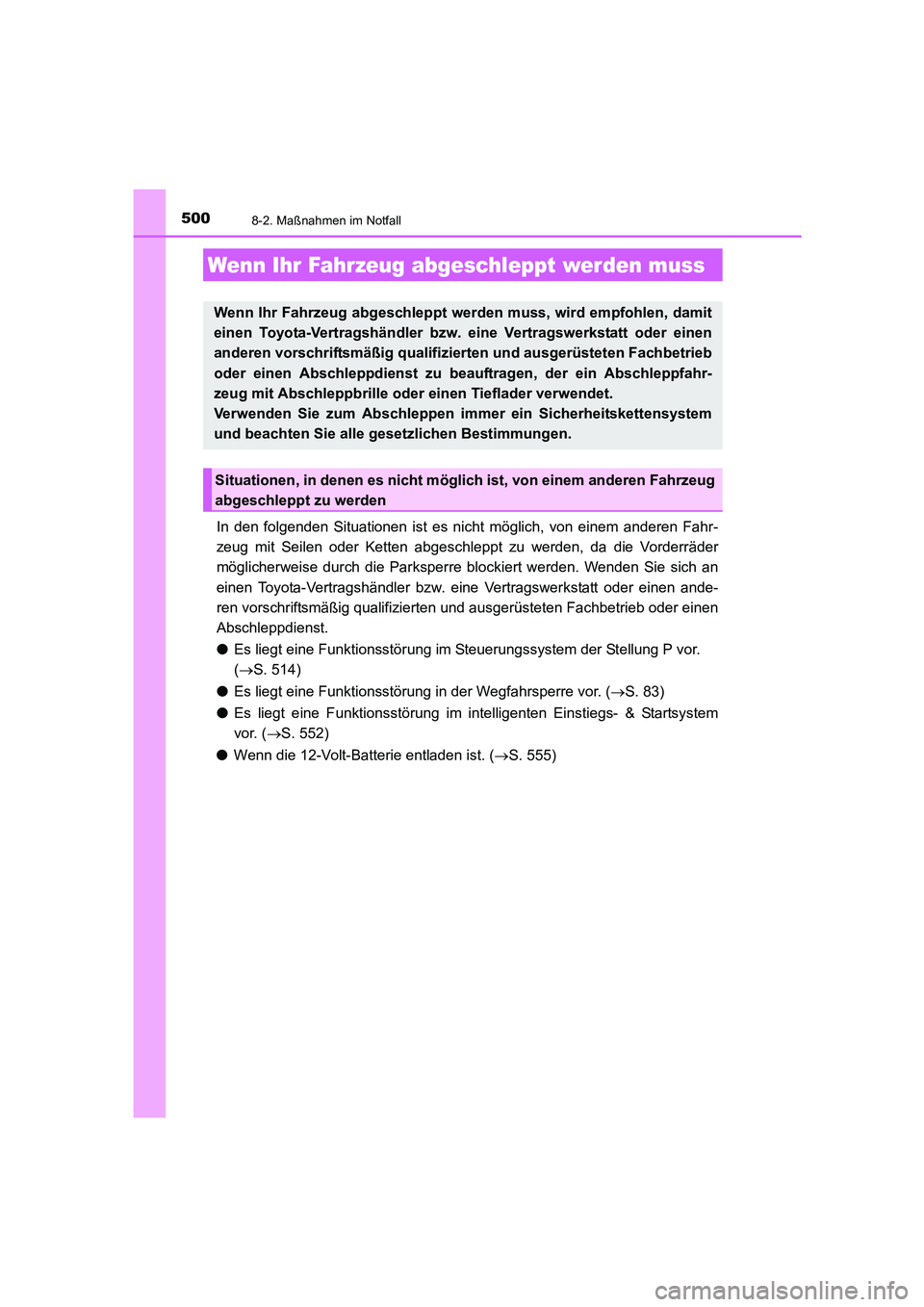

Wenn Ihr Fahrzeug abgeschleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt werden muss, wird empfohlen, damit
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
oder einen Abschleppdienst zu beauftragen, der ein Abschleppfahr-
zeug mit Abschleppbrille oder einen Tieflader verwendet.
Verwenden Sie zum Abschleppen immer ein Sicherheitskettensystem
und beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in denen es nicht möglich ist, von einem anderen Fahrzeug
abgeschleppt zu werden
