TOYOTA AURIS HYBRID 2016 Betriebsanleitungen (in German)

5018-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)

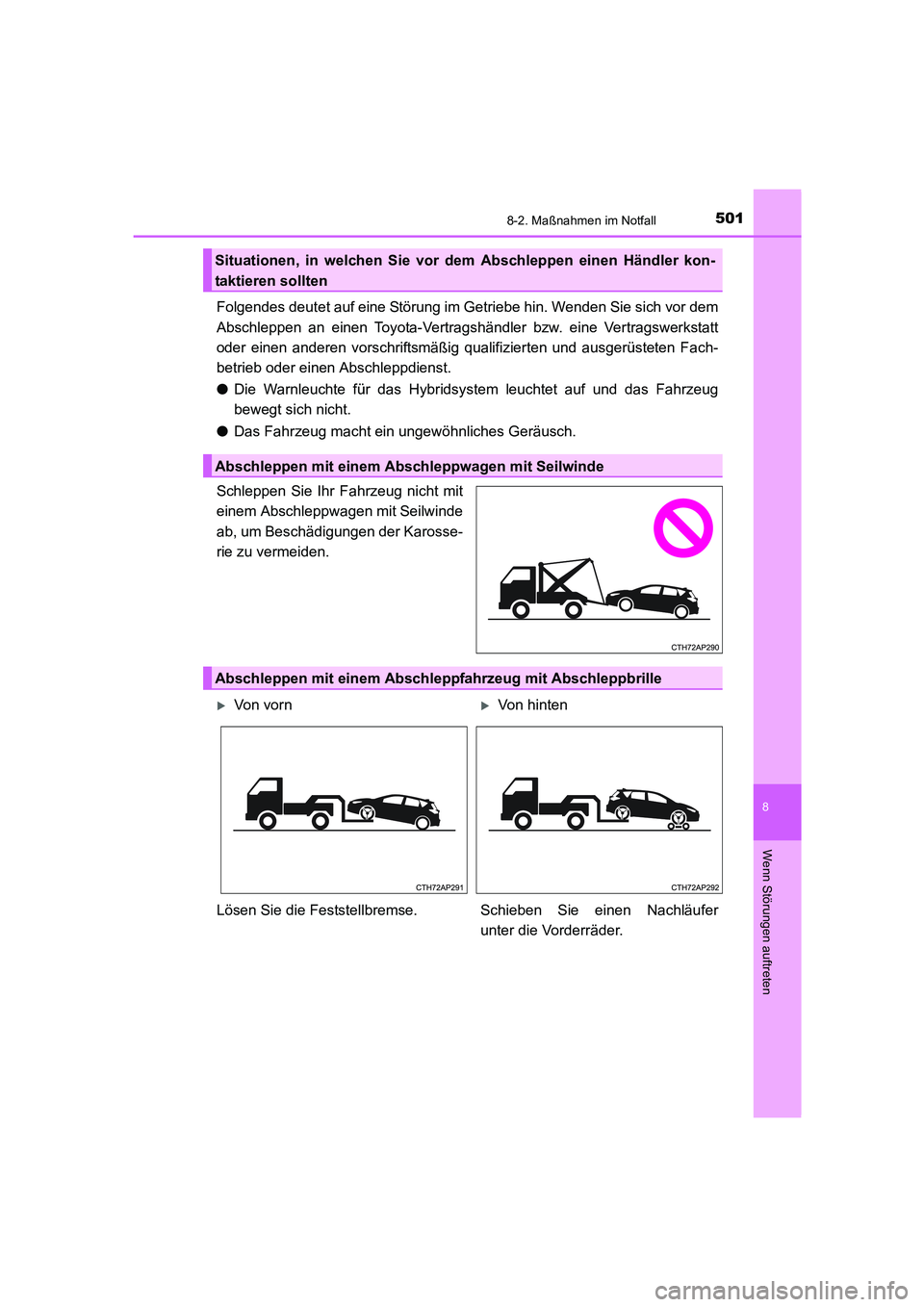

Folgendes deutet auf eine Störung im Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb oder einen Abschleppdienst.
●Die Warnleuchte für das Hybridsystem leuchtet auf und das Fahrzeug
bewegt sich nicht.
●Das Fahrzeug macht ein ungewöhnliches Geräusch.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Beschädigungen der Karosse-
rie zu vermeiden.
Situationen, in welchen Sie vor dem Abschleppen einen Händler kon-
taktieren sollten
Abschleppen mit einem Abschleppwagen mit Seilwinde
Abschleppen mit einem Abschleppfahrzeug mit Abschleppbrille
XVon vornXVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
UK AURIS_HV_HB_OM_German_OM12K49M.book 501 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5028-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)

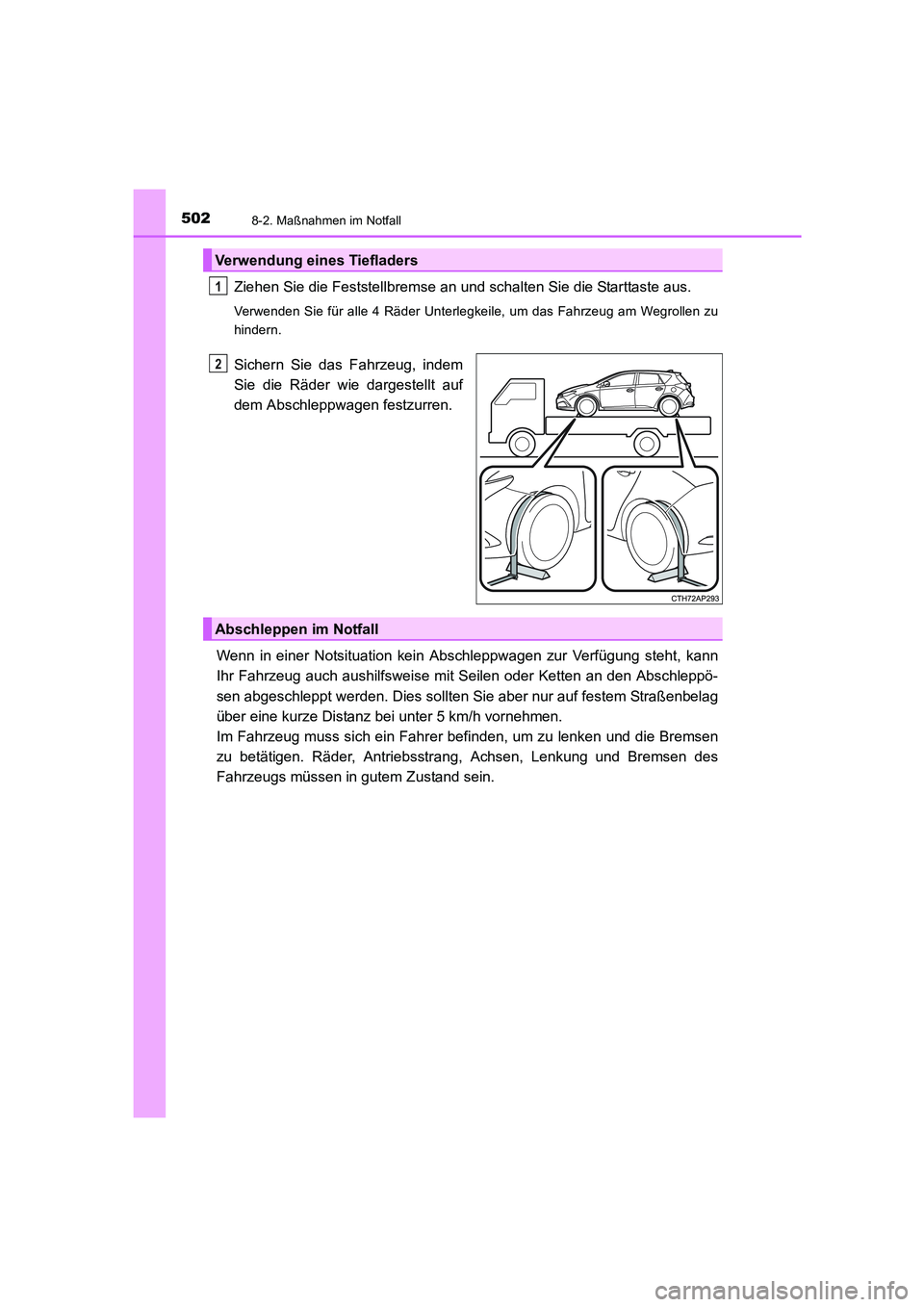

Ziehen Sie die Feststellbremse an und schalten Sie die Starttaste aus.
Verwenden Sie für alle 4 Räder Unterlegkeile, um das Fahrzeug am Wegrollen zu
hindern.
Sichern Sie das Fahrzeug, indem
Sie die Räder wie dargestellt auf
dem Abschleppwagen festzurren.
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch aushilfsweise mit Seilen oder Ketten an den Abschleppö-
sen abgeschleppt werden. Dies sollten Sie aber nur auf festem Straßenbelag
über eine kurze Distanz bei unter 5 km/h vornehmen.
Im Fahrzeug muss sich ein Fahrer befinden, um zu lenken und die Bremsen
zu betätigen. Räder, Antriebsstrang, Achsen, Lenkung und Bremsen des
Fahrzeugs müssen in gutem Zustand sein.
Verwendung eines Tiefladers
1
2
Abschleppen im Notfall
UK AURIS_HV_HB_OM_German_OM12K49M.book 502 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5038-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)

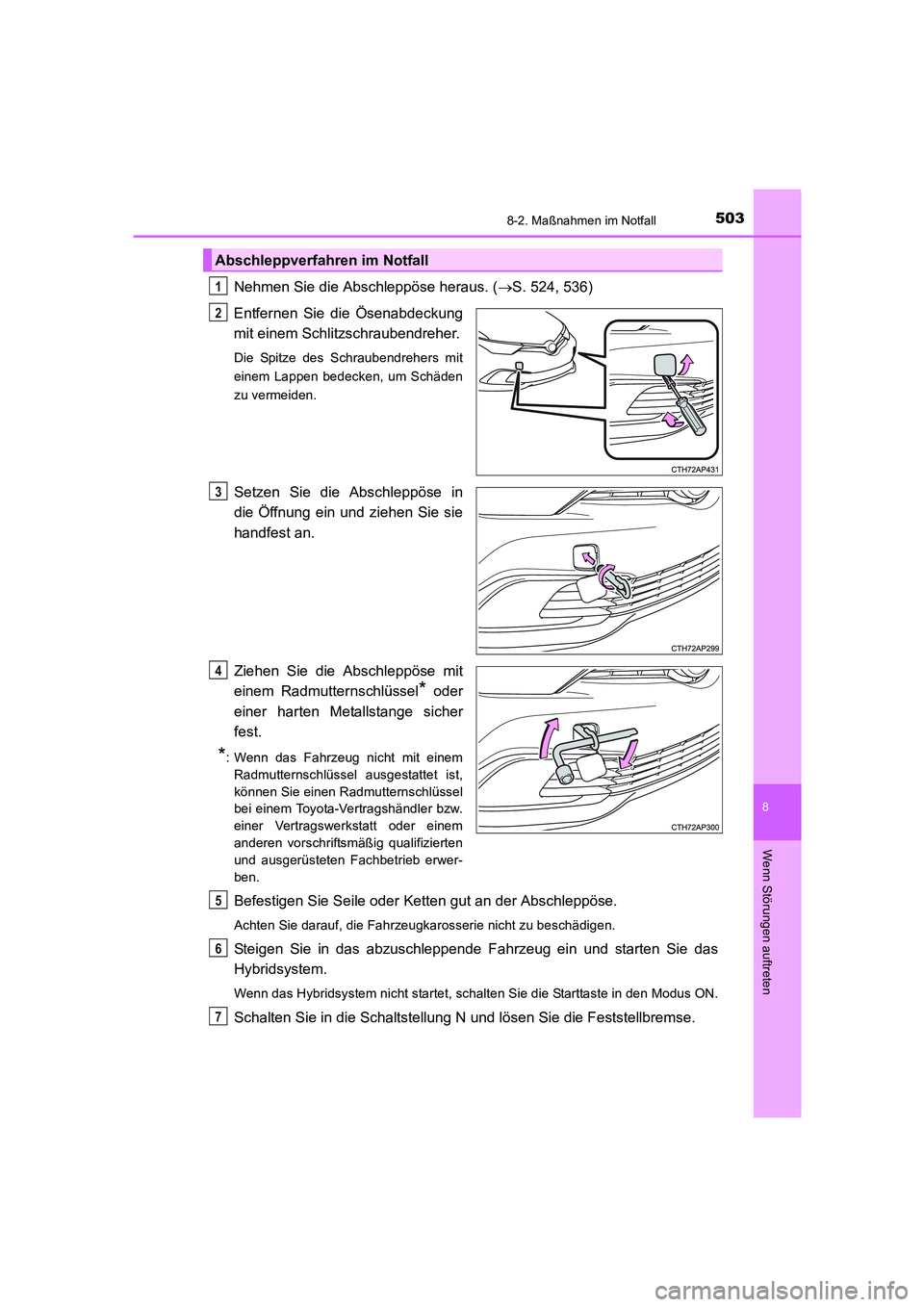

Nehmen Sie die Abschleppöse heraus. (→S. 524, 536)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um Schäden
zu vermeiden.
Setzen Sie die Abschleppöse in
die Öffnung ein und ziehen Sie sie
handfest an.
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel
* oder
einer harten Metallstange sicher
fest.
*: Wenn das Fahrzeug nicht mit einem
Radmutternschlüssel ausgestattet ist,
können Sie einen Radmutternschlüssel
bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb erwer-
ben.
Befestigen Sie Seile oder Ketten gut an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie die Starttaste in den Modus ON.
Schalten Sie in die Schaltstellung N und lösen Sie die Feststellbremse.
Abschleppverfahren im Notfall
1
2
3
4
5
6
7
UK AURIS_HV_HB_OM_German_OM12K49M.book 503 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5048-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)

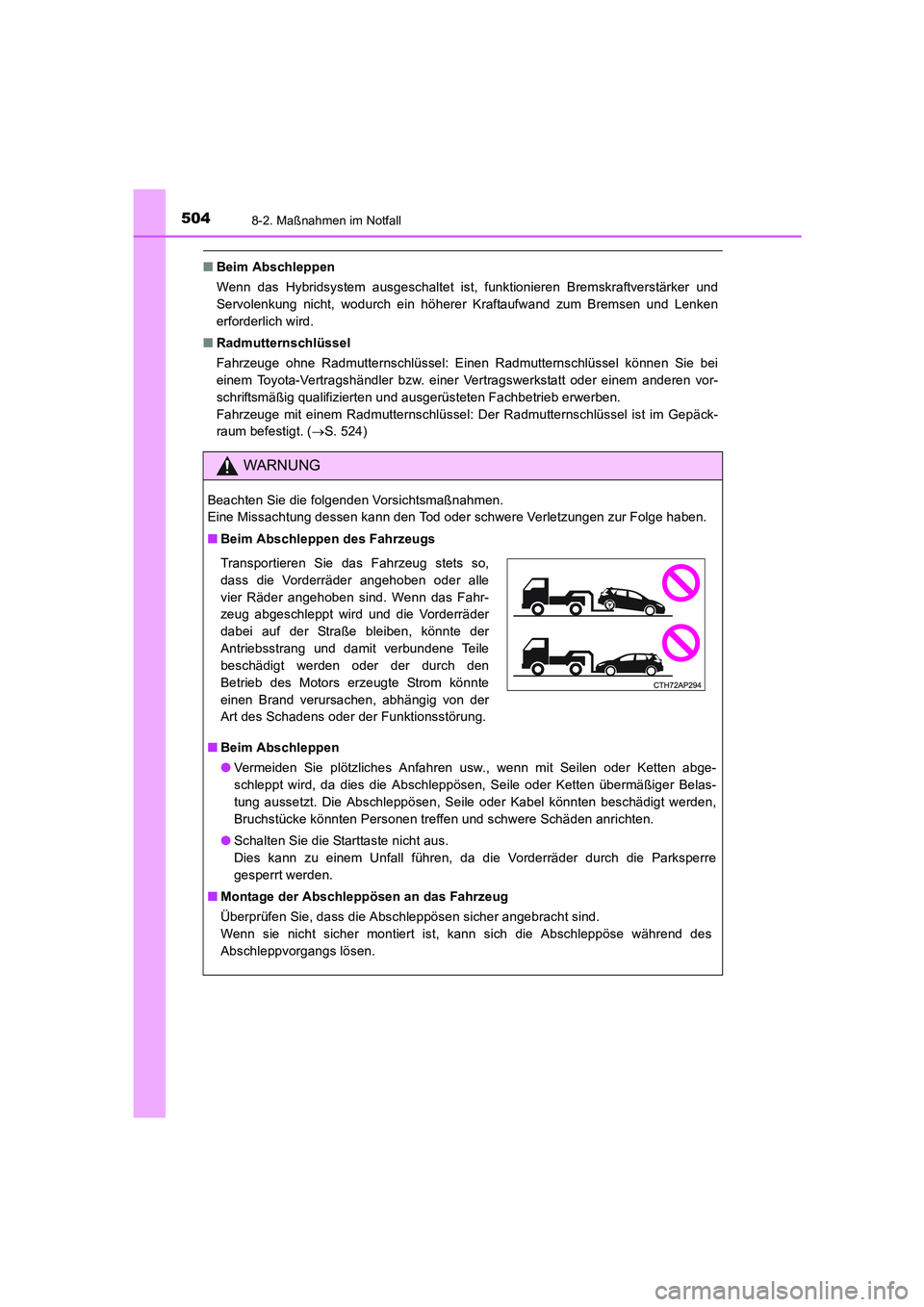

■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, funktionieren Bremskraftverstärker und
Servolenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken
erforderlich wird.
■Radmutternschlüssel
Fahrzeuge ohne Radmutternschlüssel: Einen Radmutternschlüssel können Sie bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum befestigt. (→S. 524)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppösen, Seile oder Ketten übermäßiger Belas-
tung aussetzt. Die Abschleppösen, Seile oder Kabel könnten beschädigt werden,
Bruchstücke könnten Personen treffen und schwere Schäden anrichten.
●Schalten Sie die Starttaste nicht aus.
Dies kann zu einem Unfall führen, da die Vorderräder durch die Parksperre
gesperrt werden.
■Montage der Abschleppösen an das Fahrzeug
Überprüfen Sie, dass die Abschleppösen sicher angebracht sind.
Wenn sie nicht sicher montiert ist, kann sich die Abschleppöse während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug stets so,
dass die Vorderräder angehoben oder alle
vier Räder angehoben sind. Wenn das Fahr-
zeug abgeschleppt wird und die Vorderräder
dabei auf der Straße bleiben, könnte der
Antriebsstrang und damit verbundene Teile
beschädigt werden oder der durch den
Betrieb des Motors erzeugte Strom könnte
einen Brand verursachen, abhängig von der
Art des Schadens oder der Funktionsstörung.
UK AURIS_HV_HB_OM_German_OM12K49M.book 504 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5058-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)

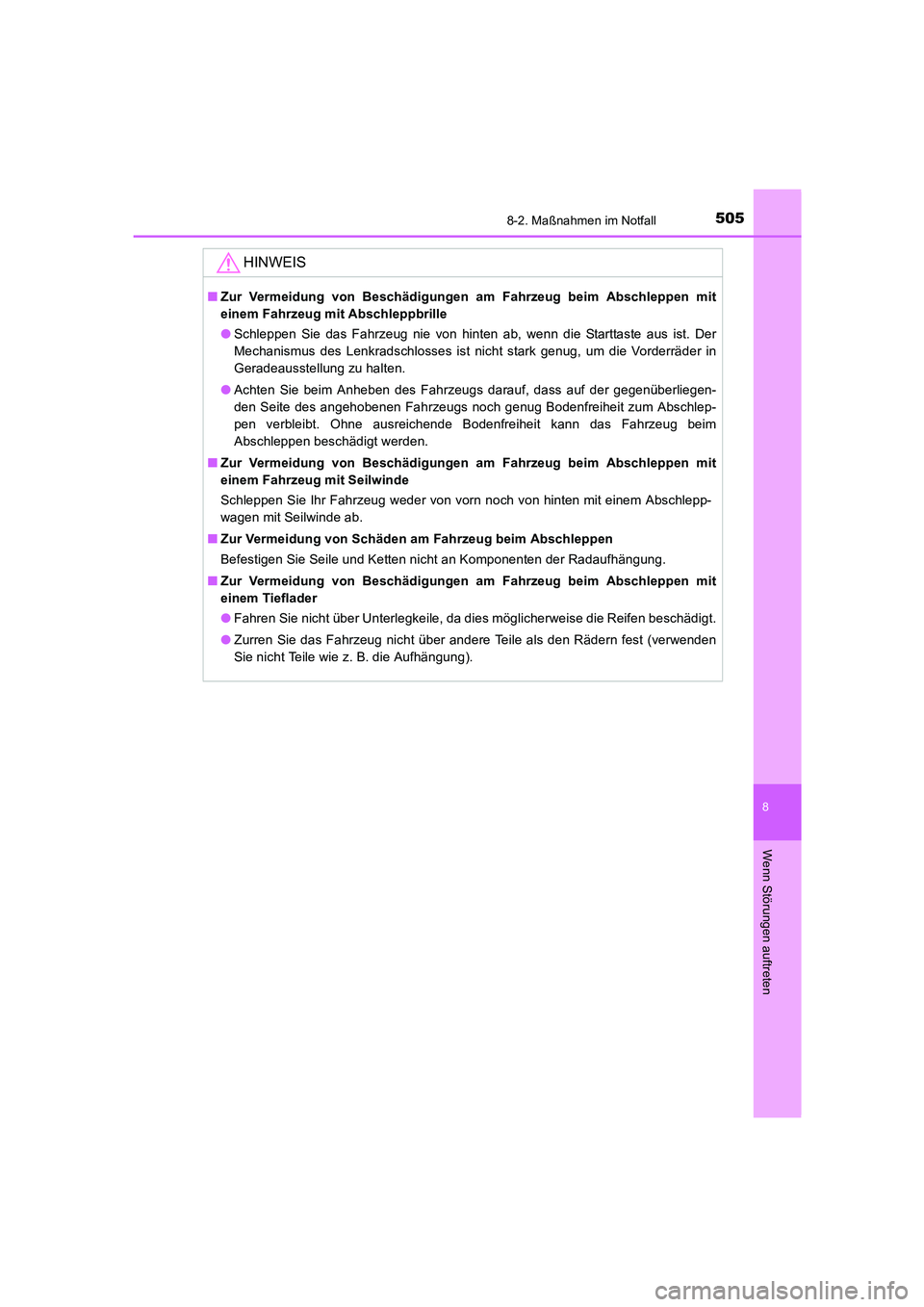

HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Abschleppbrille
●Schleppen Sie das Fahrzeug nie von hinten ab, wenn die Starttaste aus ist. Der
Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeausstellung zu halten.
●Achten Sie beim Anheben des Fahrzeugs darauf, dass auf der gegenüberliegen-
den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschlep-
pen verbleibt. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim
Abschleppen beschädigt werden.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem Abschlepp-
wagen mit Seilwinde ab.
■Zur Vermeidung von Schäden am Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an Komponenten der Radaufhängung.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Tieflader
●Fahren Sie nicht über Unterlegkeile, da dies möglicherweise die Reifen beschädigt.
●Zurren Sie das Fahrzeug nicht über andere Teile als den Rädern fest (verwenden
Sie nicht Teile wie z. B. die Aufhängung).
UK AURIS_HV_HB_OM_German_OM12K49M.book 505 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5068-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)

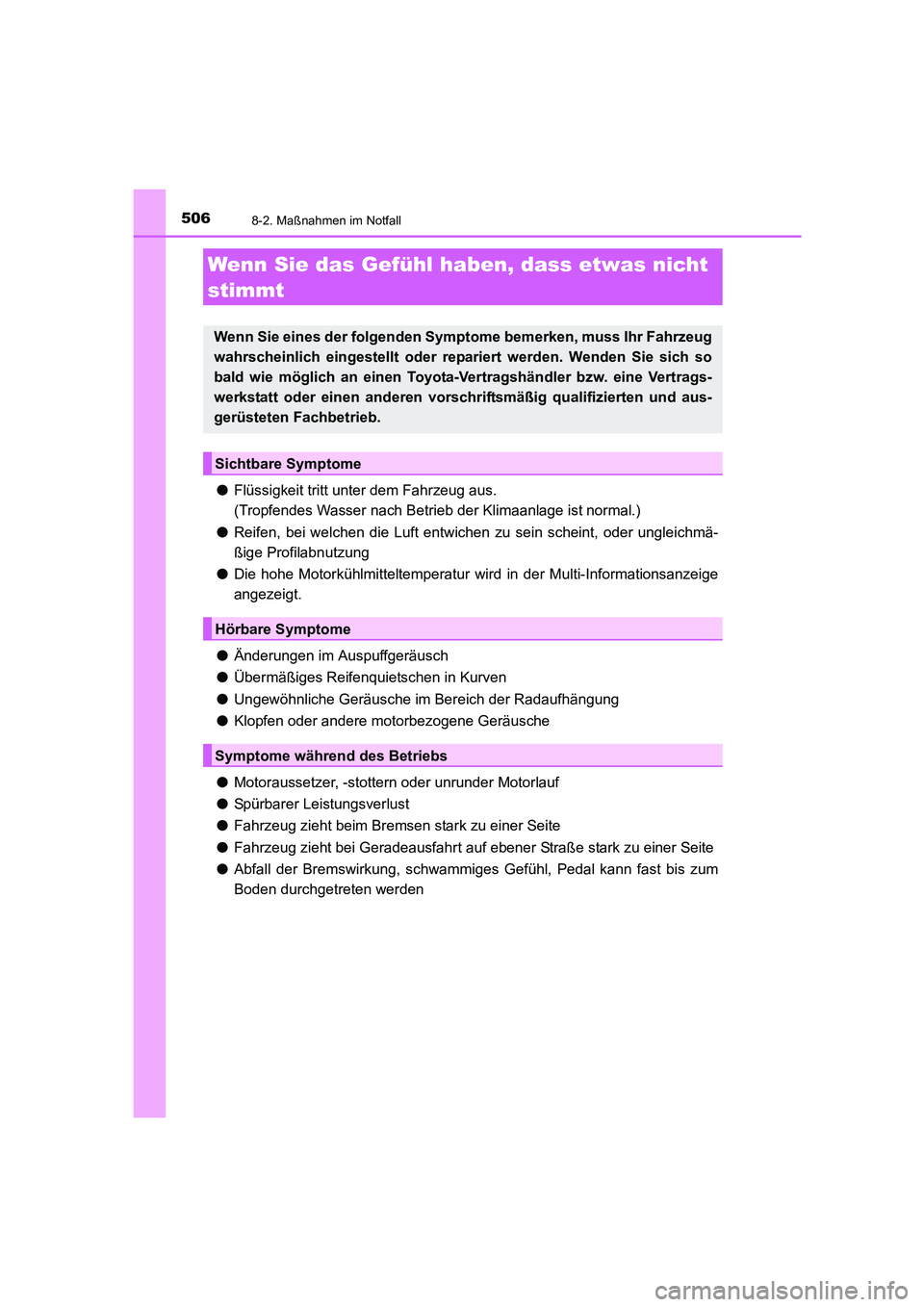

●Flüssigkeit tritt unter dem Fahrzeug aus.
(Tropfendes Wasser nach Betrieb der Klimaanlage ist normal.)
●Reifen, bei welchen die Luft entwichen zu sein scheint, oder ungleichmä-
ßige Profilabnutzung
●Die hohe Motorkühlmitteltemperatur wird in der Multi-Informationsanzeige
angezeigt.
●Änderungen im Auspuffgeräusch
●Übermäßiges Reifenquietschen in Kurven
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Klopfen oder andere motorbezogene Geräusche
●Motoraussetzer, -stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen stark zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
●Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repariert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs
UK AURIS_HV_HB_OM_German_OM12K49M.book 506 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5078-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)

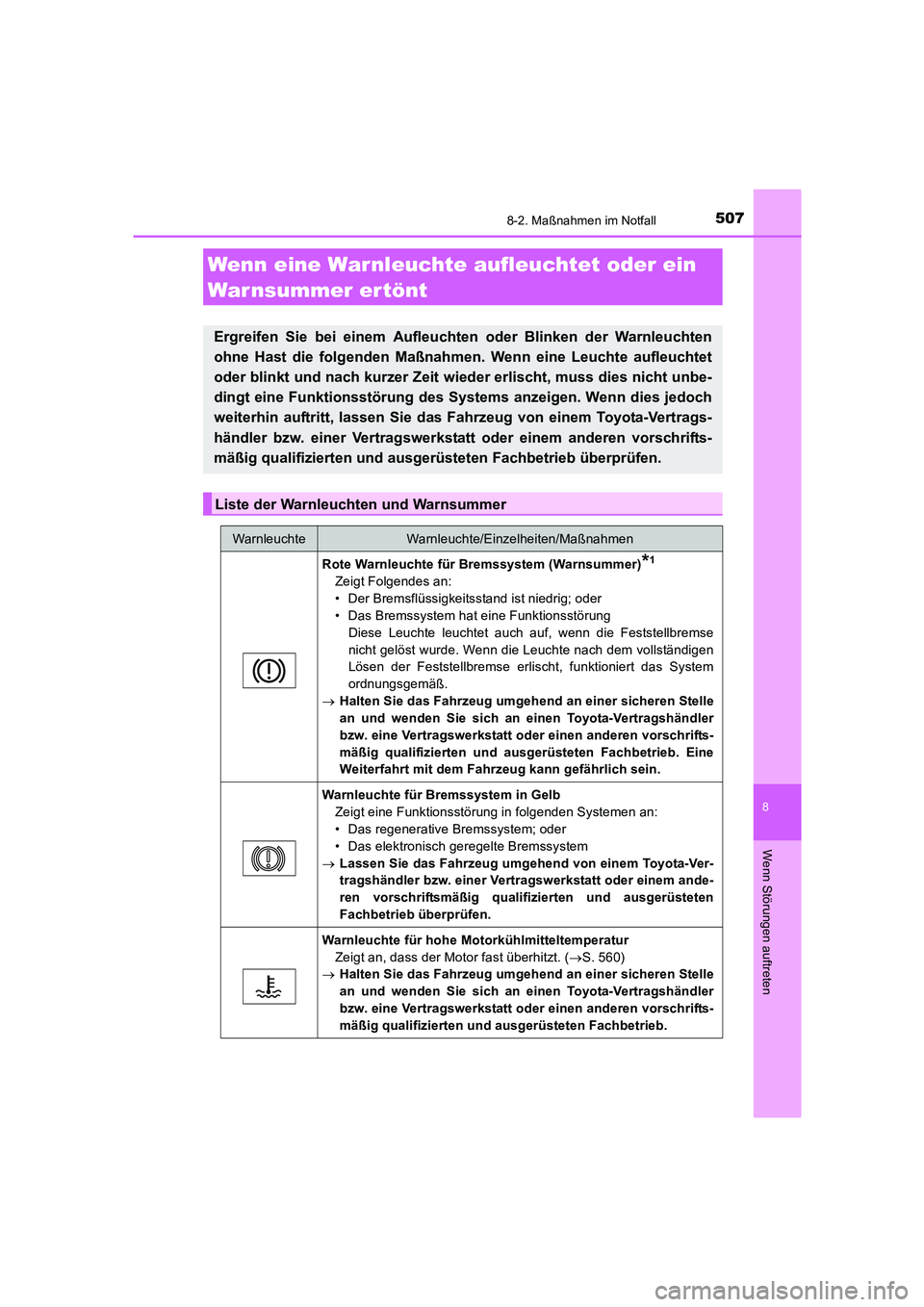

Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet
oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht unbe-
dingt eine Funktionsstörung des Systems anzeigen. Wenn dies jedoch
weiterhin auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Rote Warnleuchte für Bremssystem (Warnsummer)*1
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig; oder
• Das Bremssystem hat eine Funktionsstörung
Diese Leuchte leuchtet auch auf, wenn die Feststellbremse
nicht gelöst wurde. Wenn die Leuchte nach dem vollständigen
Lösen der Feststellbremse erlischt, funktioniert das System
ordnungsgemäß.
→Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb. Eine
Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
Warnleuchte für Bremssystem in Gelb
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das regenerative Bremssystem; oder
• Das elektronisch geregelte Bremssystem
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für hohe Motorkühlmitteltemperatur
Zeigt an, dass der Motor fast überhitzt. (→S. 560)
→Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
UK AURIS_HV_HB_OM_German_OM12K49M.book 507 ページ ２０１６年１月１８日　月曜日　午後３時５９分

5088-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)

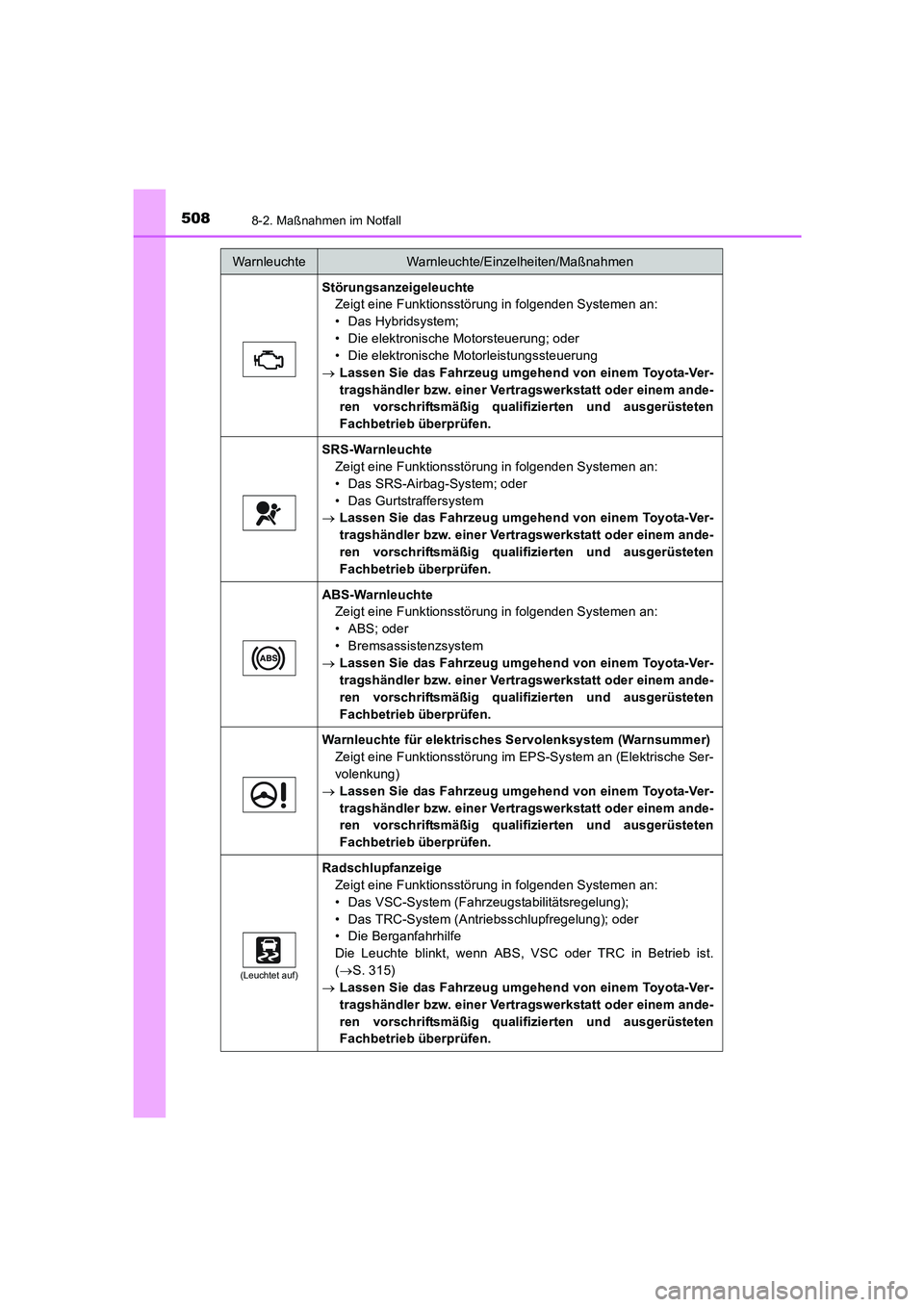

Störungsanzeigeleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das Hybridsystem;
• Die elektronische Motorsteuerung; oder
• Die elektronische Motorleistungssteuerung
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das SRS-Airbag-System; oder
• Das Gurtstraffersystem
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• ABS; oder
• Bremsassistenzsystem
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System an (Elektrische Ser-
volenkung)
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Leuchtet auf)
Radschlupfanzeige
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das VSC-System (Fahrzeugstabilitätsregelung);
• Das TRC-System (Antriebsschlupfregelung); oder
• Die Berganfahrhilfe
Die Leuchte blinkt, wenn ABS, VSC oder TRC in Betrieb ist.
(→S. 315)
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
UK AURIS_HV_HB_OM_German_OM12K49M.book 508 ページ ２０１６年１月１８日　月曜日　午後３時５９分

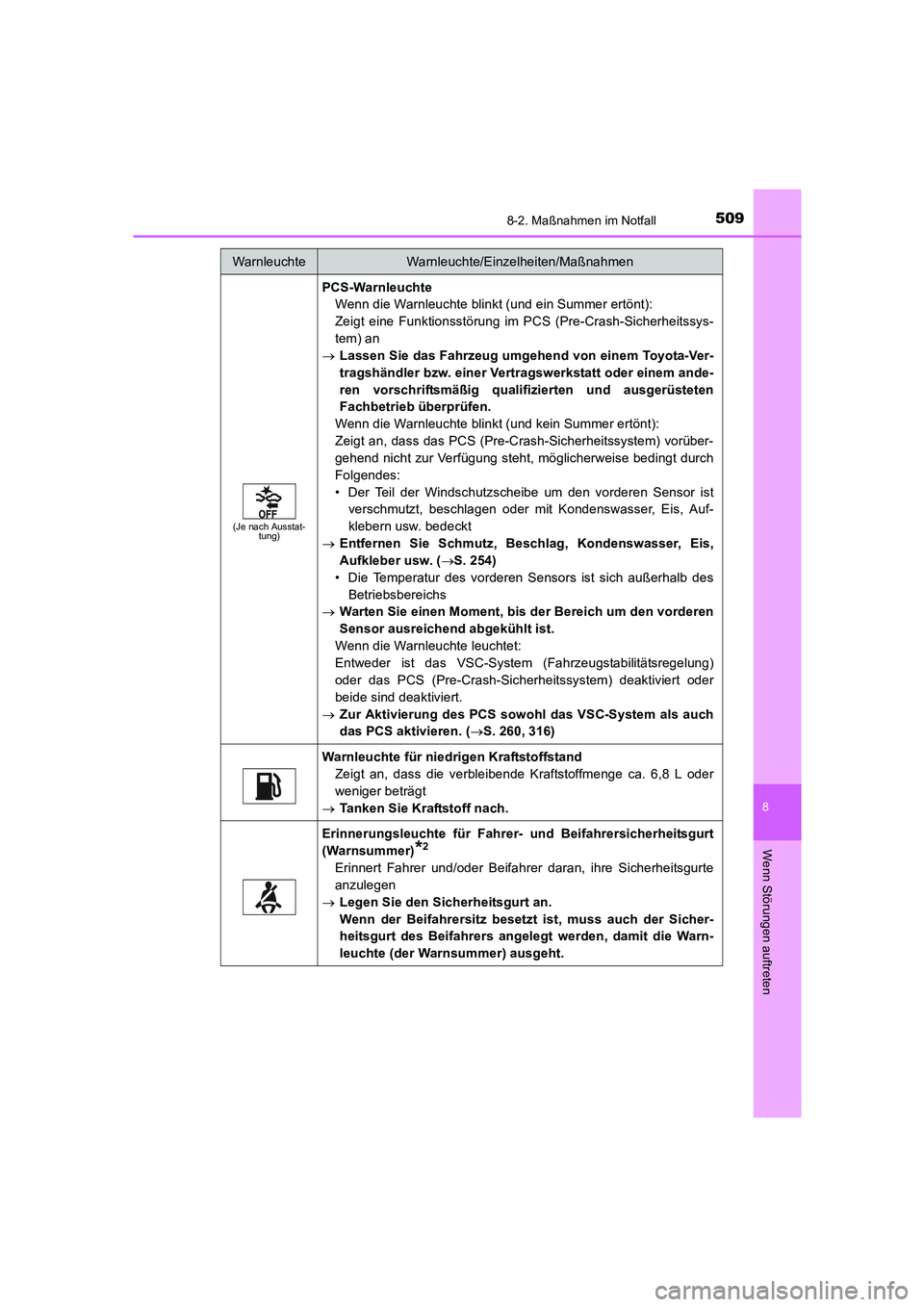

5098-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12K49M)
(Je nach Ausstat-
tung)
PCS-Warnleuchte
Wenn die Warnleuchte blinkt (und ein Summer ertönt):
Zeigt eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssys-
tem) an
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Wenn die Warnleuchte blinkt (und kein Summer ertönt):
Zeigt an, dass das PCS (Pre-Crash-Sicherheitssystem) vorüber-
gehend nicht zur Verfügung steht, möglicherweise bedingt durch
Folgendes:
• Der Teil der Windschutzscheibe um den vorderen Sensor ist
verschmutzt, beschlagen oder mit Kondenswasser, Eis, Auf-
klebern usw. bedeckt
→Entfernen Sie Schmutz, Beschlag, Kondenswasser, Eis,
Aufkleber usw. (→S. 254)
• Die Temperatur des vorderen Sensors ist sich außerhalb des
Betriebsbereichs
→Warten Sie einen Moment, bis der Bereich um den vorderen
Sensor ausreichend abgekühlt ist.
Wenn die Warnleuchte leuchtet:
Entweder ist das VSC-System (Fahrzeugstabilitätsregelung)
oder das PCS (Pre-Crash-Sicherheitssystem) deaktiviert oder
beide sind deaktiviert.
→Zur Aktivierung des PCS sowohl das VSC-System als auch
das PCS aktivieren. (→S. 260, 316)
Warnleuchte für niedrigen Kraftstoffstand
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 6,8 L oder
weniger beträgt
→Tanken Sie Kraftstoff nach.
Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt
(Warnsummer)
*2
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte
anzulegen
→Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicher-
heitsgurt des Beifahrers angelegt werden, damit die Warn-
leuchte (der Warnsummer) ausgeht.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
UK AURIS_HV_HB_OM_German_OM12K49M.book 509 ページ ２０１６年１月１８日　月曜日　午後３時５９分

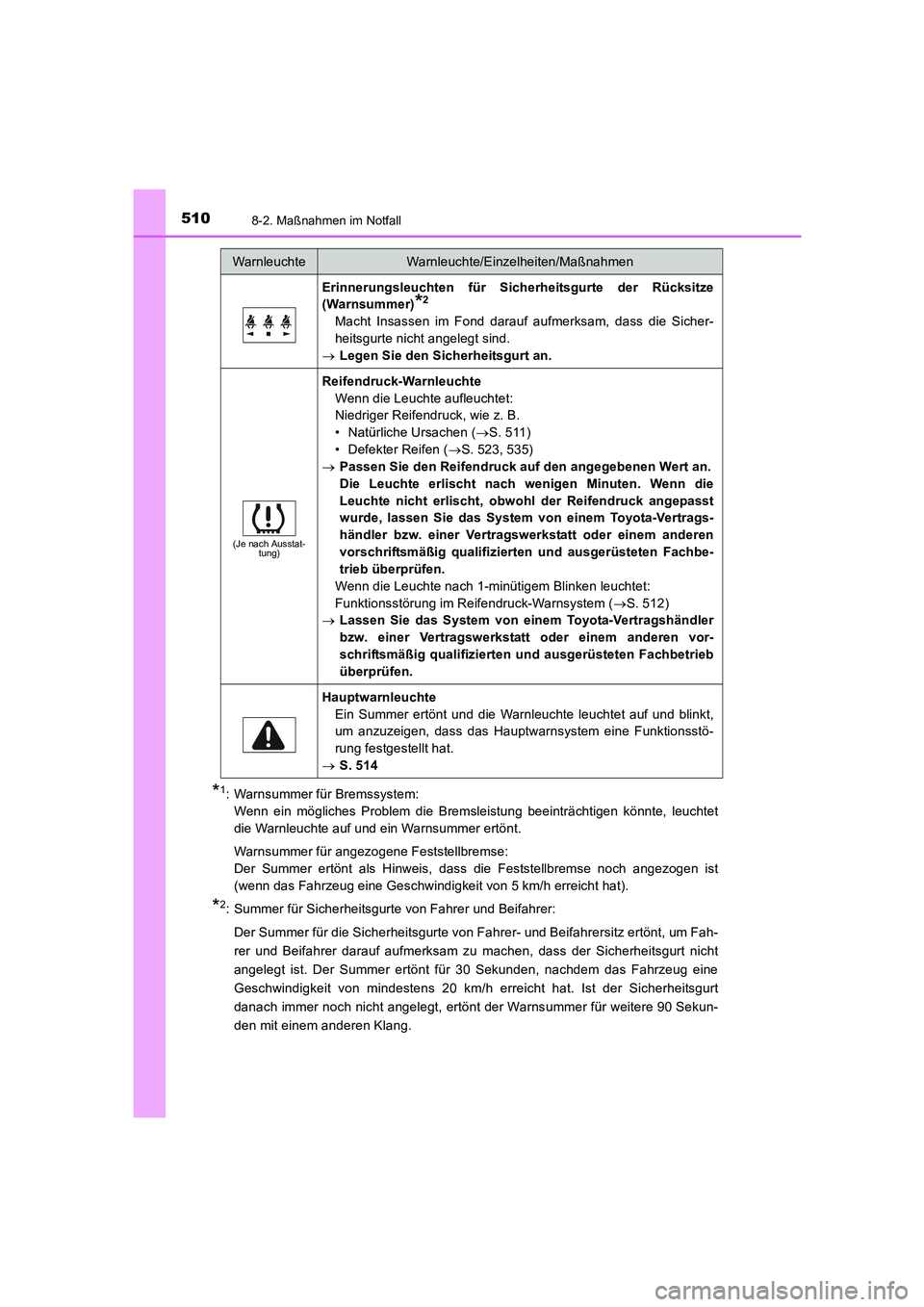

5108-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12K49M)
*1: Warnsummer für Bremssystem:
Wenn ein mögliches Problem die Bremsleistung beeinträchtigen könnte, leuchtet
die Warnleuchte auf und ein Warnsummer ertönt.
Warnsummer für angezogene Feststellbremse:
Der Summer ertönt als Hinweis, dass die Feststellbremse noch angezogen ist
(wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht hat).
*2: Summer für Sicherheitsgurte von Fahrer und Beifahrer:
Der Summer für die Sicherheitsgurte von Fahrer- und Beifahrersitz ertönt, um Fah-
rer und Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht
angelegt ist. Der Summer ertönt für 30 Sekunden, nachdem das Fahrzeug eine
Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt
danach immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
Erinnerungsleuchten für Sicherheitsgurte der Rücksitze
(Warnsummer)
*2
Macht Insassen im Fond darauf aufmerksam, dass die Sicher-
heitsgurte nicht angelegt sind.
→Legen Sie den Sicherheitsgurt an.
(Je nach Ausstat-
tung)
Reifendruck-Warnleuchte
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
• Natürliche Ursachen (→S. 511)
• Defekter Reifen (→S. 523, 535)
→Passen Sie den Reifendruck auf den angegebenen Wert an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte nicht erlischt, obwohl der Reifendruck angepasst
wurde, lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
Wenn die Leuchte nach 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem (→S. 512)
→Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
Hauptwarnleuchte
Ein Summer ertönt und die Warnleuchte leuchtet auf und blinkt,
um anzuzeigen, dass das Hauptwarnsystem eine Funktionsstö-
rung festgestellt hat.
→S. 514
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
UK AURIS_HV_HB_OM_German_OM12K49M.book 510 ページ ２０１６年１月１８日　月曜日　午後３時５９分
